M12 H402C - Vrtalnik MILWAUKEE - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski udarni vrtalnik
Znamka	Milwaukee
Model	M12 H402C
Nazivna napetost	12 V (izmenljiva Li-Ion baterija)
Hitrost brez obremenitve	0 - 800 min⁻¹
Udarno vrtanje (pod obremenitvijo)	0 - 5350 min⁻¹
Moč udarca (EPTA 05/2009)	0,9 J
Največji navor (baterija 1,5 Ah)	32 Nm
Največji navor (baterija 3,0 Ah)	40 Nm
Premer vrtanja v beton	13 mm
Premer vrtanja v jeklo	8 mm
Premer vrtanja v les	10 mm
Teža (z baterijo 1,5 Ah)	1,6 kg
Teža (z baterijo 3,0 Ah)	1,8 kg
Raven zvočnega tlaka (K=3 dB)	81,5 dB(A)
Raven zvočne moči (K=3 dB)	92,5 dB(A)
Vibracije (udarno vrtanje v beton)	6,7 m/s² (K=1,5 m/s²)
Napajanje	Izmenljiva Li-Ion baterija 12 V (serija M12)
Varnost	Dodatni izolirani ročaj, obvezna zaščita sluha, zaustavitev ob blokadi
Vzdrževanje	Očistite prezračevalne odprtine, zamenjajte ogljikove ščetke v pooblaščenem servisu Milwaukee
Nadomestni deli	Dodatna oprema Milwaukee, nadomestni deli Milwaukee, pooblaščeni servis
Standardi	EN 60745, EN 55014, direktiva 2011/65/EU, 2006/42/ES

Pogosto zastavljena vprašanja - M12 H402C MILWAUKEE

Kakšna je napetost vrtalnika Milwaukee M12 H402C?

Vrtalnik Milwaukee M12 H402C deluje z izmenljivo baterijo Li-Ion 12 V iz serije M12.

Katere materiale lahko vrtam s tem modelom?

Vrtate lahko beton (do 13 mm), jeklo (do 8 mm), les (do 10 mm) in plastične materiale.

Kako vzdržujem vrtalnik M12 H402C?

Prezračevalne odprtine naj bodo čiste. Zamenjavo ogljikovih ščetk mora opraviti pooblaščeni servis Milwaukee, da zagotovite življenjsko dobo orodja.

Kakšna je moč udarca tega udarnega vrtalnika?

Moč posameznega udarca je 0,9 J v skladu s postopkom EPTA 05/2009.

Kateri dodatki so na voljo za ta model?

Milwaukee ponuja vrsto dodatne opreme (svedri, nastavki itd.), ki so združljivi in navedeni v katalogu dodatkov. Uporabljajte samo nadomestne dele Milwaukee.

Kako napolnim baterijo M12?

Uporabljajte izključno polnilnik sistema M12. Ne polnite drugih baterij. Za optimalno življenjsko dobo baterijo po uporabi popolnoma napolnite in shranite na suhem mestu.

Ali lahko ta vrtalnik uporabljam za vijačenje?

Da, največji navor (do 40 Nm z baterijo 3,0 Ah) omogoča vijačenje v različne materiale. Uporabite ustrezen nastavek.

Katera varnostna navodila moram upoštevati?

Nosite zaščito sluha (raven hrupa > 81 dB), zaščitna očala in uporabite dodatni ročaj. Pred kakršnim koli posegom odstranite baterijo. Izogibajte se stiku s skritimi električnimi kabli.

Kaj storiti ob blokadi orodja?

Takoj izklopite orodje. Ne vklapljajte ga, dokler je orodje blokirano, saj bi to lahko povzročilo povratni udarec. Ugotovite in odpravite vzrok blokade (zagozditev, prebit material, preobremenitev).

Kako reciklirati baterijo ob koncu življenjske dobe?

Baterije ne mečite v ogenj ali med gospodinjske odpadke. Odložite jo na pooblaščenem zbirnem mestu ali pri specializiranem prodajalcu. Milwaukee ponuja sistem za ekološko odstranjevanje.

NAVODILA ZA UPORABO M12 H402C MILWAUKEE

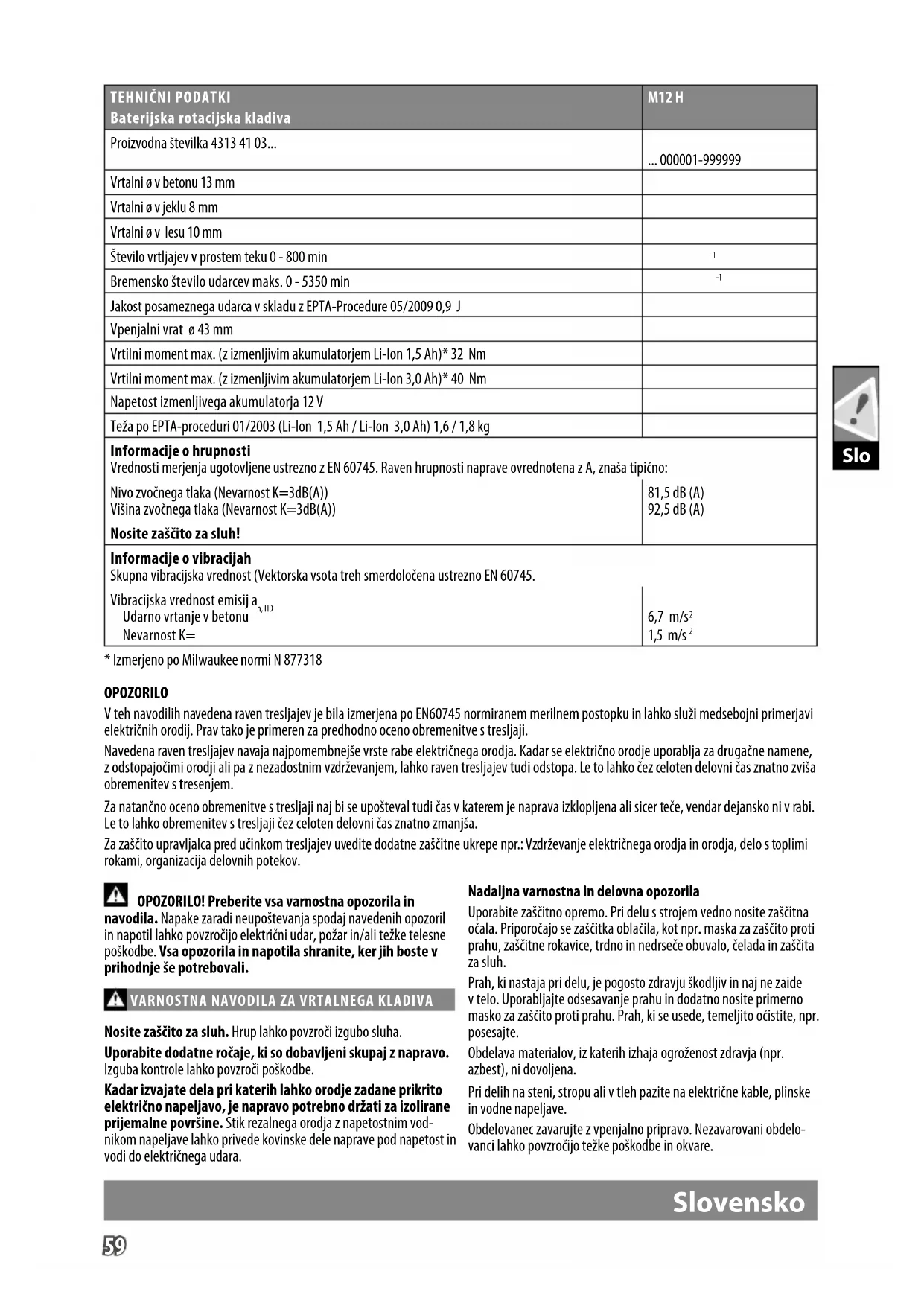

TEHNIČNI PODATKI Baterijska rotacijska kladiva	M12 H
Proizvodna številka 4313 41 03...	... 000001-999999
Vrtalni ø v betonu 13 mm
Vrtalni ø v jeklu 8 mm
Vrtalni ø v lesu 10 mm
Število vrtljajev v prostem teku 0 - 800 min	-1
Bremensko število udarcev maks. 0 - 5350 min	-1
Jakost posameznega udarca v skladu z EPTA-Procedure 05/2009 0,9 J
Vpenjalni vrat ø 43 mm
Vrtilni moment max. (z izmenljivim akumulatorjem Li-Ion 1,5 Ah)* 32 Nm
Vrtilni moment max. (z izmenljivim akumulatorjem Li-Ion 3,0 Ah)* 40 Nm
Napetost izmenljivega akumulatorja 12 V
Teža po EPTA-proceduri 01/2003 (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Informacije o hrupnosti Vrednosti merjenja ugotovljene ustrezno z EN 60745. Raven hrupnosti naprave ovrednotena z A, znaša tipično:
Nivo zvočnega tlaka (Nevarnost K=3dB(A))	81,5 dB (A)
Višina zvočnega tlaka (Nevarnost K=3dB(A))	92,5 dB (A)
Nosite zaščito za sluh!
Informacije o vibracijah Skupna vibracijska vrednost (Vektorska vsota treh smerdoločena ustrezno EN 60745.
Vibracijska vrednost emisij a_h,HD Udarno vrtanje v betonu Nevarnost K=	6,7 m/s ^2 1,5 m/s ^2

* Izmerjeno po Milwaukee normi N 877318

OPOZORILO

V teh navodilih navedena raven tresljajev je bila izmerjena po EN60745 normiranem merilnem postopku in lahko služi medsebojni primerjavi električnih orodij. Prav tako je primeren za predhodno oceno obremenitve s tresljaji.

Navedena raven tresljajev navaja najpomembnejše vrste rabe električnega orodja. Kadar se električno orodje uporablja za drugačne namene, z odstopajočimi orodji ali pa z nezadostnim vzdrževanjem, lahko raven tresljajev tudi odstopa. Le to lahko čez celoten delovni čas znatno zviša obremenitev s tresenjem.

Za natančno oceno obremenitve s tresljaji naj bi se upošteval tudi čas v katerem je naprava izklopljena ali sicer teče, vendar dejansko ni v rabi. Le to lahko obremenitev s tresljaji čez celoten delovni čas znatno zmanjša.

Za zaščito upravljalca pred učinkom tresljajev uvedite dodatne zaščitne ukrepe npr.: Vzdrževanje električnega orodja in orodja, delo s toplimi rokami, organizacija delovnih potekov.

OPOZORILO! Preberite vsa varnostna opozorila in

navodila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

VARNOSTNA NAVODILA ZA VRTALNEGA KLADIVA

Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.

Uporabite dodatne ročaje, ki so dobavljeni skupaj z napravo. Izguba kontrole lahko povzroči poškodbe.

Kadar izvajate dela pri katerih lahko orodje zadane prikrito električno napeljavo, je napravo potrebno držati za izolirane prijemalne površine. Stik rezalnega orodja z napetostnim vodnikom napeljave lahko privede kovinske dele naprave pod napetost in vodi do električnega udara.

Nadaljna varnostna in delovna opozorila

Uporabite zaščitno opremo. Pri delu s strojem vedno nosite zaščitna očala. Priporočajo se zaščitka oblačila, kot npr. maska za zaščito proti prahu, zaščitne rokavice, trdno in nedrseče obuvalo, čelada in zaščita za sluh.

Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne zaide v telo. Uporabljajte odsesavanje prahu in dodatno nosite primerno masko za zaščito proti prahu. Prah, ki se usede, temeljito očistite, npr. posesajte.

Obdelava materialov, iz katerih izhaja ogroženost zdravja (npr. azbest), ni dovoljena.

Pri delih na steni, stropu ali v tleh pazite na električne kable, plinske in vodne napeljave.

Obdelovanec zavarujte z vpenjalno pripravo. Nezavarovani obdelovanci lahko povzročijo težke poškodbe in okvare.

V primeru blokade orodja napravo takoj izklopite! Naprave ponovno ne vklapljajte dokler je orodje blokirano; pri tem bi lahko prišlo do povratnega udara z velikim reakcijskim momentom. Ugotovite in odpravite vzroke blokade orodja ob upoštevanju varnostnih navodil.

Možni vzroki so lahko:

• Zagozditev v obdelovancu
• Preboj obdelovanega materiala
- Preobremenitev električnega orodja

Ne segajte v stroj v teku.

Orodje lahko med uporabo postane vroče. OPOZORILO! Nevarnost opeklin

• pri menjavi orodja
• pri odlaganju naprave

Trske ali iveri se pri tekočem stroju ne smejo odstranjevati.

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

OPOZORILO! V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, orodja, izmenljivega akumulatorja ali polnilne naprave ne potapljajte v tekočine in poskrbite, da ne bo prihajalo do vdora tekočin v naprave in akumulatorje. Korozivne ali prevodne tekočine, kot so slana voda, določene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stik. Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugih sistemov.

Izmenljivih akumulatorjev in polnilnih aparatov ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite jih pred mokroto.

AKUMULATORJI

Izmenljive akumulatorje, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolnite.

Temperatura nad 50°C zmanjšuje zmogljivost izmenljivega akumulatorja. Izogibajte se daljšemu segrevanju zaradi sončnih žarkov ali gretja.

Pazite, da ostanejo priključni kontakti na polnilnem aparatu in izmenljivem akumulatorju čisti.

za optimalno življenjsko dobo je potrebno akumulatorje po uporabi do konca napolniti.

Za čim daljšo življensko dobo naj se akumulatorji po napolnitvi vzamejo ven iz naprave za polnjenje.

Pri skladiščenju akumulatorjev dalj kot 30 dni:

Izrabljenih izmenljivih akumulatorjev ne mečite v ogenj ali v gospodinjske odpadke. Milwaukee nudi okolju prijazno odlaganje starih izmenljivih akumulatorjev; prosimo povprašajte vašega strokovnega trgovca.

Izmenljivih akumulatorjev ne hranite skupaj s kovinskimi predmeti (nevarnost kratkega stika).

V odprtino za nameščanje izmenljivih akumulatorjev na polnilnih aparatih ne smejo zaiti nikakršni kovinski deli (nevarnost kratkega stika).

Pod ekstremno obremenitvijo ali ob ekstremni temperaturi iz poškodovanega izmenljivega akumulatorja lahko izteka akumulatorska tekočina. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj najmanj 10 minut dolgo temeljito izpirajte in nemudoma obiščite zdravnika.

TRANSPORT LITIJ-IONSKIH AKUMULATORJEV

Litij-ionski akumulatorji so podvrženi zakonskim določbam transporta nevarnih snovi.

Transport teh akumulatorjev se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in določbe.

Potrošniki lahko te akumulatorje še nadalje transportirajo po cesti.

Komercialni transport litij-ionskih akumulatorjev s strani špediterskih podjetij je podvržen določbam transporta nevarnih snovi. Priprava odpreme in transporta se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno spremljati.

Pri transportu akumulatorjev je potrebno upoštevati sledeče točke:

V izogib kratkim stikom zagotovite, da bodo kontakti zaščiteni in izolirani. Bodite pozorni na to, da paket akumulatorja v notranjosti embalaže ne bo mogel zdrsniti. Poškodovanih ali iztekajočih akumulatorjev ni dovoljeno transportirati. Za nadaljnja navodila se obrnite na vaše špeditersko podjetje.

Pazite na to, da so prezračevalne reže stroja vedno čiste.

Pri obrabljenih oglenih krtačkah naj se dodatno z zamenjavo oglenih krtačk izvede servisno vzdrževanje v delavnici servisne službe. To podaljša življenjsko dobo stroja in zagotavlja stalno pripravljenost za obratovanje.

Uporabljajte samo Milwaukee pribor in Milwaukee nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisni službi (upoštevajte brošuro Garancija aslovi servisnih služb).

Po potrebi se lahko pri vaši servisni službi ali direktno pri Techtronic Industries GmbH naroči eksplozijska risba naprave ob navedbi tipa stroja in številke s tipske ploščice Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Slovensko

CE-IZJAVA O KONFORMNOSTI

S polno odgovornostjo izjavljamo, da izdelek, opisan pod „Tehnični podatki“ izpolnjuje vse ustrezne določbe direktiv

2011/65/EU

2000/14/ES

2006/42/ES

2014/30/EU

ter da so bili uporabljeni naslednji harmonizirani standardi

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Pooblaščen za izdelavo spisov tehnične dokumentacije.

Techtronic Industries GmbH

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

Oprema – ni vsebovana v obsegu dobave, priporočeno dopolnilo iz programa opreme.

Električnih naprav, baterij/akumulatorjev ni dovoljeno odstranjevati skupaj z gospodinjskimi odpadki. Električne naprave in akumulatorje je potrebno zbirati ločeno in za okolju prijazno odstranitev, oddati podjetju za reciklažo. Pri krajevnem uradu ali vašem strokovnem prodajalcu se pozanimajte glede reciklažnih dvorišč in zbirnih mest.

CE-znak

UkrSEPRO oznaka o skladnosti.

EurAsian oznaka o skladnosti.

TEHNIČKI PODACIAkumulatorski bučaći čekić	M12 H
Broj proizvodnje 4313 41 03...	... 000001-999999
Bušenje-ø u beton 13 mm
Bušenje-ø u čelik 8 mm
Bušenje-ø u drvo 10 mm
Broj okretaja praznog hoda 0 - 800 min	-1
Broj udaraca pod opterećenjem max. 0 - 5350 min	-1
Jačina pojedinačnih udaraca prema EPTA-Procedure 05/2009	0,9 J
Stezno grlo-ø 43 mm
Okretni moment max. (sa baterijom za zamjenu Li-lon 1,5 Ah)* 32 Nm
Okretni moment max. (sa baterijom za zamjenu Li-lon 3,0 Ah)* 40 Nm
Napon baterije za zamjenu 12 V
Težina po EPTA-proceduri 01/2003 (Li-lon 1,5 Ah / Li-lon 3,0 Ah) 1,6 / 1,8 kg
Informacije o buciMjerne vrijednosti utvrdjene odgovarajuće EN 60745. A-ocijenjeni nivo buke aparata iznosi tipično:Nivo pritiska zvuka (Nesigurnost K=3dB(A))Nivo učinka zvuka (Nesigurnost K=3dB(A))Nositi zaštitu sluha!	81,5 dB (A)92,5 dB (A)
Informacije o vibracijamaUkupne vrijednosti vibracije (Vektor suma tri smjersu odmjerene odgovarajuće EN 60745Vrijednost emisije vibracije a_h, HD čekićno bušenje u betonNesigurnost K=	6,7 m/s ^2 1,5 m/s ^2

* Mjereno po Milwaukee normi N 877318

UPOZORENIE

Ova u ovim uputama navedena razina titranja je bila izmjerena odgovarajuće jednom u EN 60745 normiranom mjernom postupku i može se upotrijebiti za usporedbu električnog alata međusobno. Ona je prikladna i za privremenu procjenu titrajnog opterećenja.

Navedena razina titranja reprezentira glavne primjene električnog alata. Ukoliko se električni alat upotrebljava u druge svrhe sa odstupajućim primijenjenim alatima ili nedovoljnim održavanjem, onda razina titranja može odstupati. To može titrajno opterećenje kroz cijeli period rada bitno povisiti.

UkrSEPRO znak konformnosti.

EurAsian znak konformnosti.
