M12 H402C - Gręžtuvas MILWAUKEE - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis perforatorius
Prekės ženklas	Milwaukee
Modelis	M12 H402C
Vardinė įtampa	12 V (keičiamas Li-ion akumuliatorius)
Tuščiosios eigos greitis	0 - 800 min⁻¹
Smūginis gręžimas (esant apkrovai)	0 - 5350 min⁻¹
Smūgio jėga (EPTA 05/2009)	0,9 J
Maks. sukimo momentas (1,5 Ah akumuliatorius)	32 Nm
Maks. sukimo momentas (3,0 Ah akumuliatorius)	40 Nm
Gręžimo skersmuo betone	13 mm
Gręžimo skersmuo pliene	8 mm
Gręžimo skersmuo medyje	10 mm
Svoris (su 1,5 Ah akumuliatoriumi)	1,6 kg
Svoris (su 3,0 Ah akumuliatoriumi)	1,8 kg
Garso slėgio lygis (K=3 dB)	81,5 dB(A)
Garso intensyvumo lygis (K=3 dB)	92,5 dB(A)
Vibracija (smūginis gręžimas betone)	6,7 m/s² (K=1,5 m/s²)
Maitinimas	Keičiamas Li-ion 12 V akumuliatorius (M12 serija)
Sauga	Papildoma izoliuota rankena, privaloma klausos apsauga, stabdymas užsikimšimo atveju
Priežiūra	Išvalyti ventiliacijos angas, pakeisti šepečius Milwaukee servise
Atsarginės dalys	Milwaukee priedai, Milwaukee atsarginės dalys, įgaliotas servisas
Standartai	EN 60745, EN 55014, direktyva 2011/65/ES, 2006/42/EB

Dažnai užduodami klausimai - M12 H402C MILWAUKEE

Kokia yra Milwaukee M12 H402C gręžtuvo įtampa?

Milwaukee M12 H402C gręžtuvas veikia su keičiamu Li-Ion 12 V akumuliatoriumi iš M12 serijos.

Kokias medžiagas galiu gręžti šiuo modeliu?

Galite gręžti betoną (iki 13 mm), plieną (iki 8 mm), medieną (iki 10 mm) ir plastikines medžiagas.

Kaip prižiūrėti M12 H402C gręžtuvą?

Laikykite ventiliacijos angas švarias. Šepečių (anglies šepetėlių) keitimą turi atlikti Milwaukee serviso centras, kad būtų užtikrintas įrankio tarnavimo laikas.

Kokia yra šio perforatoriaus smūgio jėga?

Vieno smūgio jėga yra 0,9 J pagal EPTA 05/2009 procedūrą.

Kokie priedai yra prieinami šiam modeliui?

Milwaukee siūlo suderinamų priedų asortimentą (grąžtai, antgaliai ir kt.), išvardytų priedų kataloge. Naudokite tik Milwaukee atsargines dalis.

Kaip įkrauti M12 akumuliatorių?

Naudokite tik M12 sistemos įkroviklį. Nekraukite kitų akumuliatorių. Kad tarnavimo laikas būtų optimalus, po naudojimo visiškai įkraukite akumuliatorių ir laikykite sausoje vietoje.

Ar galiu naudoti šį gręžtuvą varžtams sukti?

Taip, maksimalus sukimo momentas (iki 40 Nm su 3,0 Ah akumuliatoriumi) leidžia sukti varžtus įvairiose medžiagose. Naudokite tinkamą antgalį.

Kokių saugos nurodymų reikia laikytis?

Dėvėkite klausos apsaugą (garso lygis > 81 dB), apsauginius akinius ir naudokite papildomą rankeną. Prieš bet kokią priežiūrą išimkite akumuliatorių. Venkite sąlyčio su paslėptais elektros laidais.

Ką daryti, jei įrankis užsikerta?

Nedelsdami išjunkite įrankį. Neįjunkite jo vėl, kol įrankis yra užsikimšęs, nes tai gali sukelti atmušimą. Nustatykite ir pašalinkite užsikimšimo priežastį (įstrigimas, perverta medžiaga, perkrova).

Kaip utilizuoti akumuliatorių pasibaigus jo tarnavimo laikui?

Nemeskite akumuliatoriaus į ugnį ar buitines atliekas. Atiduokite jį įgaliotame surinkimo punkte arba specializuotame prekybos centre. Milwaukee siūlo ekologiško šalinimo sistemą.

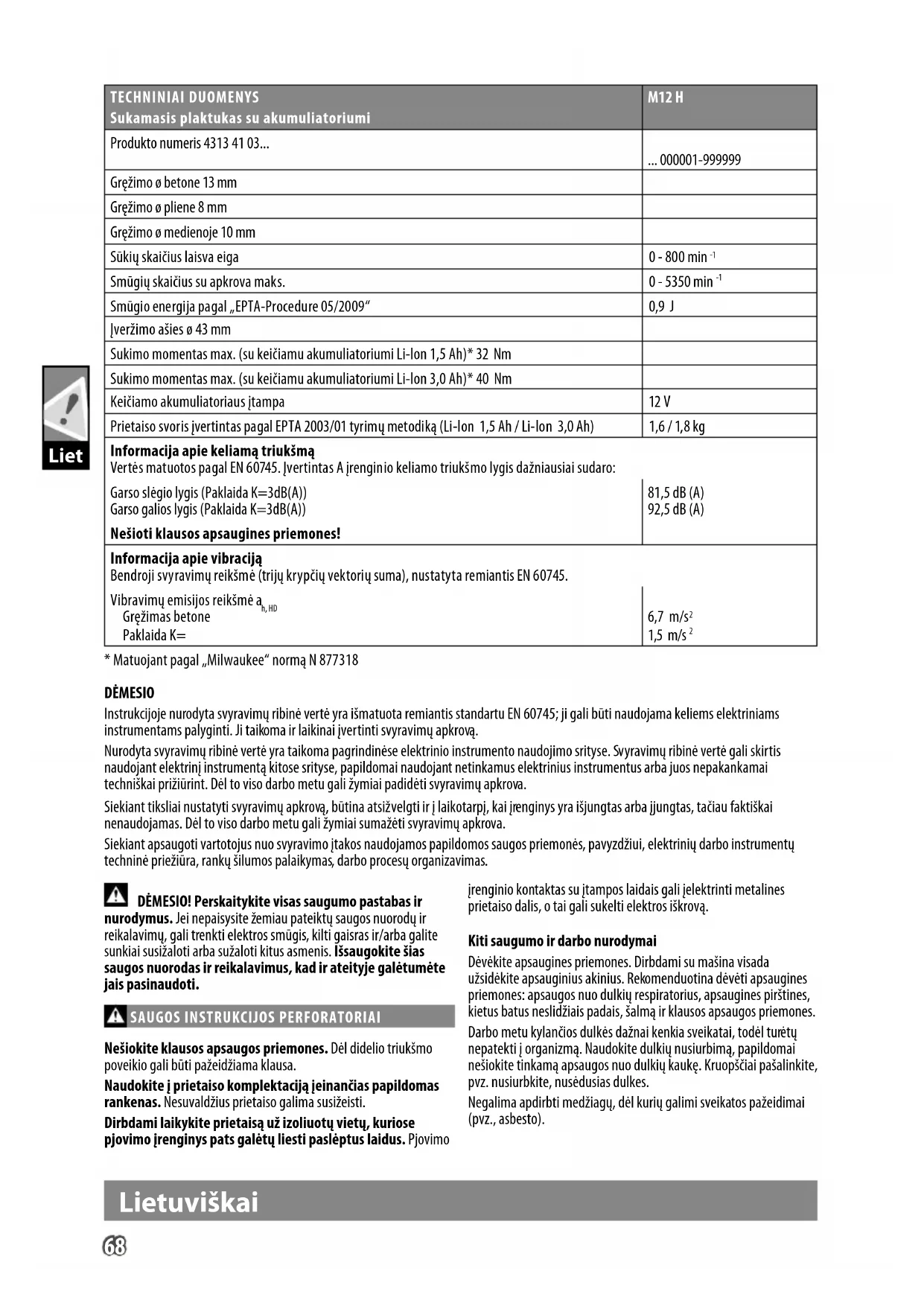

NAUDOJIMO INSTRUKCIJA M12 H402C MILWAUKEE

TECHNINIAI DUOMENYSSukamasis plaktukas su akumuliatoriumi	M12 H
Produkto numeris 4313 41 03...	... 000001-999999
Grężimo ø betone 13 mm
Grężimo ø pliene 8 mm
Grężimo ø medienoje 10 mm
Sūkių skaičius laisva eiga	0 - 800 min ^-1
Smūgių skaičius su apkrova maks.	0 - 5350 min ^-1
Smūgio energija pagal „EPTA-Procedure 05/2009“	0,9 J
Įveržimo ašies ø 43 mm
Sukimo momentas max. (su keičiamu akumuliatoriumi Li-Ion 1,5 Ah)* 32 Nm
Sukimo momentas max. (su keičiamu akumuliatoriumi Li-Ion 3,0 Ah)* 40 Nm
Keičiamo akumuliatoriaus įtampa	12 V
Prietaiso svoris įvertintas pagal EPTA 2003/01 tyrimų metodiką (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah)	1,6 / 1,8 kg
Informacija apie keliamą triukšmąVertės matuotos pagal EN 60745. Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai sudaro:Garso slėgio lygis (Paklaida K=3dB(A))Garso galios lygis (Paklaida K=3dB(A))Nešioti klausos apsaugines priemones!	81,5 dB (A)92,5 dB (A)
Informacija apie vibracijąBendroji svyravimų reikšmė (trijų krypčių vektorių suma), nustatyta remiantis EN 60745.Vibravimų emisijos reikšmė a_h, HD Grężimas betone Paklaida K=	6,7 m/s ^2 1,5 m/s ^2

* Matuojant pagal „Milwaukee“ normą N 877318

DÈMESIO

Instrukcijoje nurodyta svyravimų ribinė vertė yra išmatuota remiantis standartu EN 60745; ji gali būti naudojama keliems elektriniams instrumentams palyginti. Ji taikoma ir laikinai įvertinti svyravimų apkrova.

Nurodyta svyravimų ribinė vertė yra taikoma pagrindinėse elektrinio instrumento naudojimo srityse. Svyravimų ribinė vertė gali skirtis naudojant elektrinį instrumentą kitose srityse, papildomai naudojant netinkamus elektrinius instrumentus arba juos nepakankamai techniškai prižiūrint. Dėl to viso darbo metu gali žymiai padidėti svyravimų apkrova.

Siekiant tiksliai nustatyti svyravimų apkrova, būtina atsižvelgti ir į laikotarpį, kai įrenginys yra išjungtas arba jjungtas, tačiau faktiškai nenaudojamas. Dėl to viso darbo metu gali žymiai sumažėti svyravimų apkrova.

Siekiant apsaugoti vartotojus nuo svyravimo jtakos naudojamos papildomos saugos priemonės, pavyzdžiui, elektrinių darbo instrumentų techninė priežiūra, rankų šilumos palaikymas, darbo procesų organizavimas.

DÈMESIO! Perskaitykite visas saugumo pastabas ir

nurodymus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

SAUGOS INSTRUKCIJOS PERFORATORIAI

Nešiokite klausos apsaugos priemones. Dėl didelio triukšmo poveikio gali būti pažeidžiama klausa.

Naudokite i prietaiso komplektaciją jeinančias papildomas rankenas. Nesuvaldžius prietaiso galima susižeisti.

Dirbdami laikykite prietaisą uż izoliuotų vietų, kuriose pjovimo įrenginys pats galėtų liesti paslėptus laidus. Pjovimo

jrenginio kontaktas su įtampos laidais gali jelektrinti metalines prietaiso dalis, o tai gali sukelti elektros iškrovą.

Kiti saugumo ir darbo nurodymai

Dévékite apsaugines priemones. Dirbdami su mašina visada užsidékite apsauginius akinius. Rekomenduotina dévěti apsaugines priemones: apsaugos nuo dulkių respiratorius, apsaugines pirštines, kietus batus neslidžiais padais, šalmą ir klausos apsaugos priemones.

Darbo metu kylančios dulkės dažnai kenkia sveikatai, todėl turėtų nepatekti į organizmą. Naudokite dulkių nusiurbimą, papildomai nešiokite tinkamą apsaugos nuo dulkių kaukę. Kruopščiai pašalinkite, pvz. nusiurbkite, nusėdusias dulkes.

Negalima apdirbti medžiagų, dėl kurių galimi sveikatos pažeidimai (pvz., asbesto).

Lietuviškai

Dirbdami sienoje, lubose arba grindyse, atkreipkite dėmesį į elektros laidus, duju ir vandens vamzdžius.

Ruošinį užfiksuokite įtempimo įrenginiu. Neužfiksuoti ruošiniai gali sunkiai sužaloti ir būti pažeidimų priežastimi.

Blokuojant įstatomajį įrankį būtina išjungti prietaisą! Nejjunkite prietaiso, kol įstatomasis įrankis yra užblokuotas; galimas grįžtamasis smūgis su dideliu sukimo momentu. Atsižvelgdami į saugumo nurodymus, nustatykite ir pašalinkite įstatomojo įrankio blokavimo priežastį.

Galimos to priežastys:

• Susidariusios apdirbamo ruošinio briaunos
• Apdirbamos medžiagos lūžimas
  • Elektros jrankio perkrova

Nekiškite rankų į veikiančią mašiną.

Naudojamas įstatomasis įrankis gali įkaisti.

DÈMESIO! Pavojus nusideginti

• keičiant įrankį
• padedant prietaisą

Draudžiama išiminėti drožles ar nuopjovas, jrenginiui veikiant.

Prieš atlikdami bet kokius darbus jrenginyje, išimkite keičiamą akumuliatorių.

DÉMESIO! Siekdami išvengti trumpojo jungimo sukeliamą gaisro pavjoaus, sužalojimų arba produkto pažeidimų, nekiškite įrankio, keičiamo akumuliatoriaus arba įkroviklio į skysčius ir pasirūpinkite, kad į prietaisus arba akumuliatorius nepatektų jokių skysčių. Koroziją sukeliantys arba laidūs skysčiai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpajį jungimą. Keičiamus M18 sistemos akumuliatorius kraukite tik „M18“ sistemos įkrovikliais. Nekraukite kitų sistemų akumuliatorių.

Keičiamų akumuliatorių ir įkroviklių nelaikykite atvirai. Laikykite tik sausoje vietoje. Saugokite nuo drėgmės.

AKUMULIATORIAI

Ilgesnį laiką nenaudotus keičiamus akumuliatorius prieš naudojimą jkraukite.

Aukštesné nei 50°C temperatūra mažina keičiamų akumuliatorių galią. Venkite ilgesnio saulės ar šilumos šaltinių poveikio.

Ikroviklio ir keičiamo akumuliatoriaus jungiamieji kontaktai visada turi būti švarūs.

Kad prietaisas kuo ilgiau veiktų, pasinaudoję juo, iki galo įkraukite akumuliatorius.

Siekiant užtikrinti kuo ilgesnį baterijos tarnavimo laiką, reikėtų ją po atlikto jkrovimo iškart išimti iš jkroviklio.

Bateriją laikant ilgiau nei 30 dienu, būtina atkreipti dėmesį i šias nuorodas:

Sunaudotų keičiamų akumuliatorių nedeginkite ir nemeskite į buitines atliekas. „Milwaukee“ siūlo tausojantį aplinką sudėvėtų keičiamų akumuliatorių tvarkymą, apie tai prekybos atstovo.

Keičiamų akumuliatorių nelaikykite kartu su metaliniais daiktais (trumpojo jungimo pavojus).

I jkroviklių keičiamiems akumuliatoriams įstatymui skirtą vamzdį turi nepatekti jokios metalinės dalys (trumpojo jungimo pavojus).

Ekstremalių apkrovų arba ekstremalios temperatūros poveikyje iš keičiamų akumuliatorių gali ištekėti akumuliatoriaus skystis. Išsitepus akumuliatoriaus skysčiu, tuoj pat nuplaukite vandeniu su muilu. Patekus į akis, tuoj pat ne trumpiau kaip 10 minučių gausiai skalaukite vandeniu ir tuoj pat kreipkitės į gydytoją.

LIČIO JONŲ AKUMULIATORIŲ PERVEŽIMAS

Ličio jonų akumuliatoriams taikomos įstatyminės nuostatos dėl pavojingų krovinių pervežimų.

Šiuos akumuliatorius pervežti būtina laikantis vietinių, nacionalinių ir tarptautinių direktyvų ir nuostatų.

Naudotojai šiuos akumuliatorius gali naudoti savo transporte be jokių kitų sąlygų.

Už komercinį ličio jonų akumuliatorių pervežimą atsako ekspedicijos įmonė pagal nuostatas dėl pavojingų krovinių pervežimo.

Pasiruošimo išsiųsti ir pervežimo darbus gali atlikti tik atitinkamai išmokyti asmenys. Visas procesas privalo būti prižiūrimas.

Pervežant akumuliatorius būtina laikytis šių punktu:

Siekiant išvengti trumpuju jungimų, įsitikinkite, kad kontaktai yra apsaugoti ir izoliuoti. Atkreipkite dėmesį, kad akumuliatorius pakuotės viduje neslidinėtų. Draudžiama pervežti pažeistus arba tekančius akumuliatorius. Đėl detalesnių nurodymų kreipkitės į savo ekspedicijos įmonę.

NAUDOJIMAS PAGAL PASKIRTJ

Akumuliatorinį smūginį gręžtuvą galima universaliai naudoti smūginiam gręžimui uolienoje ir gręžimui medienoje, metale ir plastike nepriklausomai nuo elektros tinklo.

TECHNINIS APTARNAVIMAS

lrenginio védinimo angos visada turi būti švarios.

Keičiant susidėvėjusius anglinius šepetėlius, be šepetėlių keitimo aptarnavimo dirbtuvėse reikėtų atlikti techninį prietaiso aptarnavimą. Tai prailgina įrenginio tarnavimo laiką ir užtikrina nuolatinę parengtį darbui.

Naudokite tik „Milwaukee“ priedus ir „Milwaukee“ atsargines dalis. Dalis, kurių keitimas neaprašytas, leidžiama keisti tik „Milwaukee“ klientų aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo skyrių adresus brošiūroje).

Jei reikia, nurodant jrenginio tipą bei specifikacijų lentelėje esantį numerį, iš klientų aptarnavimo skyriaus arba tiesiai iš Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.

CE ATITIKTIES PAREIŠKIMAS

Prisiimdami visą atsakomybę pareiškiame, kad gaminys, aprašytas

„Techniniuose duomenyse“, atitinka taikomus reikalavimus, išdėstytus direktyvose

2011/65/ES

2000/14/EB

2006/42/EB

2014/30/ES

ir buvo taikyti šie darnieji standartai

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.

DĖMESIO! JSPĖJIMAS! PAVOJUS!

Prieš atlikdami bet kokius darbus jrenginyje, išimkite keičiamą akumuliatorių.

Priedas – nejeina j tiekimo komplektaciją, rekomenduojamas papildymas iš priedų asortimento.

Elektros prietaisų, baterijų/akumuliatorių šalinti kartu su buitinėmis atliekomis negalima. Elektros prietaisus ir akumuliatorius reikia surinkti atskirai ir atiduoti perdirbimo įmonei, kad būtų pašalinti aplinkai saugiu būdu. Vietos valdžios institucijose arba specializuotose prekybos vietose pasidomėkite apie perdirbimo ir surinkimo centrus.

CE ženklas

„UkrSEPRO“ atitikties ženklas.

„EurAsian“ atitikties ženklas.

Lietuviškai
