Ürün Tipi	Akülü Darbeli Matkap
Marka	Milwaukee
Model	M12 H402C
Nominal Gerilim	12 V (Değiştirilebilir Li-Ion akü)
Boşta Devir	0 - 800 dk⁻¹
Darbeli Delme (Yükte)	0 - 5350 dk⁻¹
Darbe Gücü (EPTA 05/2009)	0,9 J
Maks. Tork (1,5 Ah akü)	32 Nm
Maks. Tork (3,0 Ah akü)	40 Nm
Beton Delme Çapı	13 mm
Çelik Delme Çapı	8 mm
Ahşap Delme Çapı	10 mm
Ağırlık (1,5 Ah akü ile)	1,6 kg
Ağırlık (3,0 Ah akü ile)	1,8 kg
Ses Basıncı Seviyesi (K=3 dB)	81,5 dB(A)
Ses Yoğunluğu Seviyesi (K=3 dB)	92,5 dB(A)
Titreşim (Beton darbeli delme)	6,7 m/s² (K=1,5 m/s²)
Güç Kaynağı	Değiştirilebilir Li-Ion akü 12 V (M12 serisi)
Güvenlik	Ek yalıtımlı tutamak, zorunlu işitme koruması, sıkışma durumunda durma
Bakım	Havalandırma deliklerini temizleyin, fırçaları Milwaukee servisinde değiştirin
Yedek Parçalar	Milwaukee aksesuarları, Milwaukee yedek parçaları, yetkili servis
Standartlar	EN 60745, EN 55014, 2011/65/AB direktifi, 2006/42/AT

Sık sorulan sorular - M12 H402C MILWAUKEE

Milwaukee M12 H402C matkabın voltajı nedir?

Milwaukee M12 H402C matkap, M12 serisinden değiştirilebilir Li-Ion 12 V akü ile çalışır.

Bu modelle hangi malzemeleri delebilirim?

Beton (13 mm'ye kadar), çelik (8 mm'ye kadar), ahşap (10 mm'ye kadar) ve plastik malzemeleri delebilirsiniz.

M12 H402C matkabın bakımı nasıl yapılır?

Havalandırma deliklerini temiz tutun. Fırçaların (kömürler) değişimi, aletin ömrünü garanti altına almak için bir Milwaukee servis merkezi tarafından yapılmalıdır.

Bu darbeli matkabın darbe gücü nedir?

Tek darbe gücü, EPTA 05/2009 prosedürüne göre 0,9 J'dir.

Bu model için hangi aksesuarlar mevcuttur?

Milwaukee, aksesuar kataloğunda listelenen uyumlu aksesuarlar (matkap uçları, uçlar vb.) sunar. Yalnızca Milwaukee yedek parçaları kullanın.

M12 batarya nasıl şarj edilir?

Yalnızca M12 sistem şarj cihazını kullanın. Diğer aküleri şarj etmeyin. Optimum ömür için, kullanımdan sonra aküyü tamamen şarj edin ve kuru bir yerde saklayın.

Bu matkabı vida takmak için kullanabilir miyim?

Evet, maksimum tork (3,0 Ah akü ile 40 Nm'ye kadar) çeşitli malzemelere vida takmayı sağlar. Uygun ucu kullanın.

Hangi güvenlik talimatlarına uyulmalıdır?

İşitme koruması (ses seviyesi > 81 dB), koruyucu gözlük takın ve ek tutamağı kullanın. Herhangi bir müdahaleden önce aküyü çıkarın. Gizli elektrik kablolarıyla temastan kaçının.

Alet sıkışması durumunda ne yapmalıyım?

Aleti hemen kapatın. Alet sıkışmışken tekrar çalıştırmayın, aksi takdirde geri tepme meydana gelebilir. Sıkışmanın nedenini (sıkışma, delinen malzeme, aşırı yük) belirleyin ve giderin.

Kullanım ömrü sonunda batarya nasıl geri dönüştürülür?

Bataryayı ateşe veya evsel atıklara atmayın. Yetkili bir toplama noktasına veya özel bir satıcıya teslim edin. Milwaukee çevre dostu bir imha sistemi sunar.

KULLANIM KILAVUZU M12 H402C MILWAUKEE

Orijinal işletme talimatı

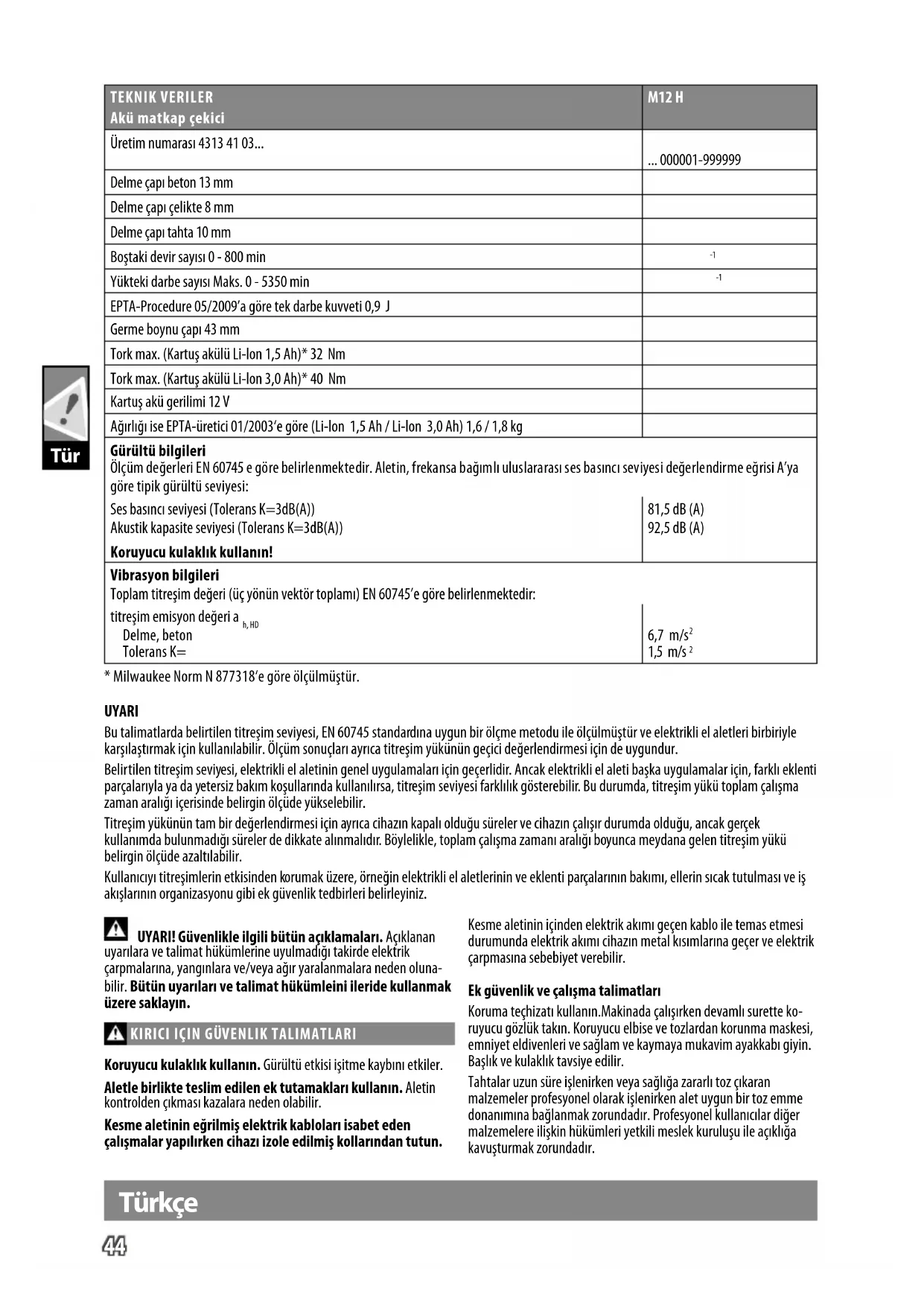

TEKNIK VERILERAkü matkap çekici	M12 H
Üretim numarası 4313 41 03...	... 000001-999999
Delme çapı beton 13 mm
Delme çapı çelikte 8 mm
Delme çapı tahta 10 mm
Boştaki devir sayısı 0 - 800 min	-1
Yükteki darbe sayısı Maks. 0 - 5350 min	-1
EPTA-Procedure 05/2009'a göre tek darbe kuvveti 0,9 J
Germe boynu çapı 43 mm
Tork max. (Kartuş akülü Li-lon 1,5 Ah)* 32 Nm
Tork max. (Kartuş akülü Li-lon 3,0 Ah)* 40 Nm
Kartuş akü gerilimi 12 V
Ağırlığı ise EPTA-üretici 01/2003'e göre (Li-lon 1,5 Ah / Li-lon 3,0 Ah) 1,6 / 1,8 kg
Gürültü bilgileriÖlçüm değerleri EN 60745 e göre belirlenmektedir. Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi:
Ses basıncı seviyesi (Tolerans K=3dB(A))	81,5 dB (A)
Akustik kapasite seviyesi (Tolerans K=3dB(A))	92,5 dB (A)
Koruyucu kulaklık kullanın!
Vibrasyon bilgileriToplam titreşim değeri (üç yönün vektör toplamı) EN 60745'e göre belirlenmektedir:
titreşim emisyon değeri ah,HDDelme, betonTolerans K=	6,7 m/s ^2 1,5 m/s ^2

* Milwaukee Norm N 877318'e göre ölçülmüştür.

UYARI

Bu talimatlarda belirtilen titreşim seviyesi, EN 60745 standardına uygun bir ölçme metodu ile ölçülmüştür ve elektrikli el aletleri birbiriyle karşılaştırmak için kullanılabilir. Ölçüm sonuçları ayrıca titreşim yükünün geçici değerlendirmesi için de uygundur.

Belirtilen titreşim seviyesi, elektrikli el aletinin genel uygulamaları için geçerlidir. Ancak elektrikli el aleti başka uygulamalar için, farklı eklenti parçalarıyla ya da yetersiz bakım koşullarında kullanılırsa, titreşim seviyesi farklılık gösterebilir. Bu durumda, titreşim yükü toplam çalışma zaman aralığı içerisinde belirgin ölçüde yükselebilir.

Titreşim yükünün tam bir değerlendirmesi için ayrıca cihazın kapalı olduğu süreler ve cihazın çalışır durumda olduğu, ancak gerçek kullanımda bulunmadığı süreler de dikkate alınmalıdır. Böylelikle, toplam çalışma zamanı aralığı boyunca meydana gelen titreşim yükü belirgin ölçüde azaltılabilir.

Kullanıcıyı titreşimlerin etkisinden korumak üzere, örneğin elektrikli el aletlerinin ve eklenti parçalarının bakımı, ellerin sıcak tutulması ve iş akışlarının organizasyonu gibi ek güvenlik tedbirleri belirleyiniz.

UYARI! Güvenlikle ilgili bütün açıklamaları. Açıklanan

uyarılara ve talimat hükümlerine uyulmadığı takirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

KIRICI IÇIN GÜVENLIK TALIMATLARI

Koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybını etkiler.

Aletle birlikte teslim edilen ek tutamakları kullanın. Aletin kontrolden çıkması kazalara neden olabilir.

Kesme aletinin eğrilmiş elektrik kabloları isabet eden çalışmalar yapılırken cihazı izole edilmiş kollarından tutun.

Kesme aletinin içinden elektrik akımı geçen kablo ile temas etmesi durumunda elektrik akımı cihazın metal kısımlarına geçer ve elektrik çarpmasına sebebiyet verebilir.

Ek güvenlik ve çalışma talimatları

Koruma teçhizatı kullanın. Makinada çalışırken devamlı surette koruyucu gözlük takın. Koruyucu elbise ve tozlardan korunma maskesi, emniyet eldivenleri ve sağlam ve kaymaya mukavim ayakkabı giyin. Başlık ve kulaklık tavsiye edilir.

Tahtalar uzun süre işlenirken veya sağlığa zararlı toz çıkaran malzemeler profesyonel olarak işlenirken alet uygun bir toz emme donanımına bağlanmak zorundadır. Profesyonel kullanıcılar diğer malzemelere ilişkin hükümleri yetkili meslek kuruluşu ile açıklığa kavuşturmak zorundadır.

Türkçe

Sağlık tehlikelerine neden olan malzemelerin işlenmesi yasaktır (örn. asbest).

Duvar, tavan ve zeminde delik açarken elektrik kablolarına, gaz ve su borularına dikkat edin.

İşlenen parçayı bir germe tertibatıyla emniyete alın. Emniyete alınmayan iş parçaları ağır yaralanmalar ve hasarlara neden olabilir.

Uca yerleştirilen takımın bloke olması halinde lütfen cihazı hemen kapatın! Uca yerleştirilen takım bloke olduğu sürece cihazı tekrar çalıştırmayın; bu sırada yüksek reaksiyon momentine sahip bir geri tepme meydana gelebilir. Uca yerleştirilen takımın neden bloke olduğuna bakın ve bu durumu güvenlik uyarılarına dikkat ederek giderin.

Olası nedenler şunlar olabilir:

- İşlenen parça içinde takılma

- İşlenen malzemenin kırılması

- Elektrikli alete aşırı yük binmesi

Ellerinizi çalışmakta olan makinenin içine uzatmayın.

Uca yerleştirilen takım kullanım sırasında isinabilir. UYARI! Yanma tehlikesi

- takım değiştirme sırasında

- aletin yere bırakılması sırasında

Alet çalışır durumda iken talaş ve kırpıntıları temizlemeye çalışmayın.

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

UYARI! Bir kısa devreden kaynaklanan yangın, yaralanma veya ürün hasarları tehlikesini önlemek için aleti, güç paketini veya şarj cihazını asla sıvıların içine daldırmayınız ve cihazların ve pillerin içine sıvı girmesini önleyiniz. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozif veya iletken sıvılar kısa devreye neden olabilir.M18 sistemli kartuş aküleri sadece M18 sistemli şarj cihazları ile şarj edin. Başka sistemli aküleri şarj etmeyin.

Kartuş aküleri ve şarj cihazını açmayın ve sadece kuru yerlerde saklayın. Neme ve ıslanmaya karşı koruyun.

AKÜ

Uzun süre kullanım dışı kalmış kartuş aküleri kullanmadan önce şarj edin.

50°C üzerindeki sıcaklıklar kartuş akünün performansını düşürür.

Akünün güneş ışığı veya mekân sıcaklığı altında uzun süre ısınmamasına dikkat edin.

Şarj cihazı ve kartuş aküdeki bağlantı kontaklarını temiz tutun.

Akünün ömrünün mükemmel bir şekilde uzun olması için kullandıktan sonra tamamen doldurulması gerekir.

Ömrünün mümkün olduğu kadar uzun olması için akülerin yükleme yapıldıktan sonra doldurma cihazından uzaklaştırılması gerekir.

Akünün 30 günden daha fazla depolanması halinde:

Kullanılmış kartuş aküleri ateşe veya ev çöplerine atmayın. Milwaukee, kartuş akülerin çevreye zarar vermeyecek biçimde tasfiye edilmesine olanak sağlayan hizmet sunar; lütfen bu konuda yetkili satıcınızdan bilgi alın.

Kartuş aküleri metal parça veya eşyalarla birlikte saklamayın (kısa devre tehlikesi).

Şarj cihazının kartuş akü yuvasına hiçbir şekilde metal parçalar kaçmamalıdır (kısa devre tehlikesi).

Aşırı zorlanma veya aşırı ısınma sonucu hasar gören kartuş akülerden batarya sıvısı dışarı akabilir. Batarya sıvısı ile temasa gelen yeri hemen bol su ve sabunla yıkayın. Batarya sıvısı gözünüze kaçacak olursa en azından 10 dakika yıkayın ve zaman geçirmeden bir hekime başvurun.

LITYUM IYON PILLERIN TAŞINMASI

Lityum iyon piller tehlikeli madde taşımacılığı hakkındaki yasal hükümler tabidir.

Bu piller, bölgesel, ulusal ve uluslararası yönetmeliklere ve hükümlere uyularak taşınmak zorundadır.

Tüketiciler bu pilleri herhangi bir özel şart aranmaksızın karayoluyla taşıyabilirler.

Lityum iyon pillerin nakliye şirketleri tarafından ticari taşımacılığı için tehlikeli madde taşımacılığının hükümleri geçerlidir. Sevk hazırlığı ve taşıma sadece ilgili eğitimi görmüş personel tarafından gerçekleştirilebilir. Bütün süreç uzmanca bir refakatçilik altında gerçekleştirilmek zorundadır.

Pillerin taşınması sırasında aşağıdaki hususlara dikkat edilmesi gerekmektedir:

Kısa devre oluşmasını önlemek için kontakların korunmuş ve izole edilmiş olmasını sağlayınız. Pil paketinin ambalajı içinde kaymamasına dikkat ediniz. Hasarlı veya akmış pillerin taşınması yasaktır. Ayrıca bilgiler için nakliye şirketinize başvurunuz.

KULLANIM

Bu akülü kırıcı-delici, taşıka kırma; tahta, metal ve plastikte delme işleri için çok yönlü kullanılabilir.

BAKIM

Aletin havalandırma aralıklarını daima temiz tutun.

Önemli açıklama! Yıpranan kömür fırçalar bir müşteri servisinde değiştirilmelidir. Bu sayede aletin kullanım ömrü uzar ve alet daima çalışmaya hazır olur.

Sadece Milwaukee aksesuarı ve yedek parçası kullanın. Nasıl değiştirileceği açıklanmamış olan yapı parçalarını bir Milwaukee müşteri servisinde değiştirin (Garanti ve servis adresi broşürüne dikkat edin).

Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin ve tip etiketi üzerindeki sayının bildirilmesi koşuluyla müşteri servisinden veya doğrudan Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany adresinden istenebilir.

CE UYGUNLUK BEYANI

"Teknik veriler" başlığı altında tanımlanan ürünün, sayılı direktiflerdeki tüm hükümleri

2011/65/EU

2000/14/EC

2006/42/EC

2014/30/EU

uyumlaştırılmış standartları

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Teknik evrakları hazırlamakla görevlendirilmiştir.

Techtronic Industries GmbH

Lütfen aleti çalıştırmadan önce kullanma kılavuzunu dikkatli biçimde okuyun.

DİKKAT! UYARI! TEHLİKE!

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Aksesuar - Teslimat kapsamında değildir, önerilen tamamlamalar aksesuar programında.

Elektrikli cihazların, pillerin/akülerin evsel atıklarla birlikte bertaraf edilmesi yasaktır. Elektrikli cihazlar ve aküler ayrılarak biriktirilmeli ve çevreye zarar vermeden bertaraf edilmeleri için bir atık değerlendirme tesisine götürülmelidirler. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

CE işareti

UkrSEPRO Uyumluluk işareti

EurAsian Uyumluluk işareti
