M12 H402C - Bormașină MILWAUKEE - Manual de utilizare gratuit

Tip produs	Perforator fără fir
Marcă	Milwaukee
Model	M12 H402C
Tensiune nominală	12 V (acumulator Li-Ion interschimbabil)
Viteză în gol	0 - 800 min⁻¹
Perforare prin percuție (sub sarcină)	0 - 5350 min⁻¹
Putere de lovire (EPTA 05/2009)	0,9 J
Cuplu max. (acumulator 1,5 Ah)	32 Nm
Cuplu max. (acumulator 3,0 Ah)	40 Nm
Diametru de găurire în beton	13 mm
Diametru de găurire în oțel	8 mm
Diametru de găurire în lemn	10 mm
Greutate (cu acumulator 1,5 Ah)	1,6 kg
Greutate (cu acumulator 3,0 Ah)	1,8 kg
Nivel de presiune acustică (K=3 dB)	81,5 dB(A)
Nivel de intensitate acustică (K=3 dB)	92,5 dB(A)
Vibrații (perforare prin percuție în beton)	6,7 m/s² (K=1,5 m/s²)
Alimentare	Acumulator Li-Ion interschimbabil 12 V (seria M12)
Siguranță	Mâner izolat suplimentar, protecție acustică obligatorie, oprire în caz de blocare
Întreținere	Curățați orificiile de ventilație, înlocuiți periile în service-ul Milwaukee
Piese de schimb	Accesorii Milwaukee, piese de schimb Milwaukee, service post-vânzare autorizat
Norme	EN 60745, EN 55014, directiva 2011/65/UE, 2006/42/CE

Întrebări frecvente - M12 H402C MILWAUKEE

Care este tensiunea bormașinii Milwaukee M12 H402C?

Bormașina Milwaukee M12 H402C funcționează cu un acumulator interschimbabil Li-Ion 12 V din seria M12.

Ce materiale pot găuri cu acest model?

Puteți găuri în beton (până la 13 mm), oțel (până la 8 mm) și lemn (până la 10 mm) și materiale plastice.

Cum se întreține bormașina M12 H402C?

Păstrați orificiile de ventilație curate. Înlocuirea periilor (cărbunilor) trebuie efectuată de un centru SAV Milwaukee pentru a garanta durata de viață a sculei.

Care este puterea de lovire a acestui perforator?

Puterea de lovire individuală este de 0,9 J conform procedurii EPTA 05/2009.

Ce accesorii sunt disponibile pentru acest model?

Milwaukee oferă o gamă de accesorii (burghii, vârfuri etc.) compatibile, listate în catalogul de accesorii. Utilizați numai piese de schimb Milwaukee.

Cum se încarcă acumulatorul M12?

Utilizați exclusiv încărcătorul sistemului M12. Nu încărcați alte acumulatoare. Pentru o durată de viață optimă, încărcați complet acumulatorul după utilizare și depozitați-l într-un loc uscat.

Pot folosi această bormașină pentru înșurubat?

Da, cuplul maxim (până la 40 Nm cu acumulator 3,0 Ah) permite înșurubarea în diverse materiale. Utilizați vârful adecvat.

Care sunt instrucțiunile de siguranță de respectat?

Purtați protecție acustică (nivel sonor > 81 dB), ochelari de protecție și utilizați mânerul suplimentar. Înainte de orice intervenție, scoateți acumulatorul. Evitați contactul cu cabluri electrice ascunse.

Ce fac în caz de blocare a sculei?

Dezactivați imediat scula. Nu o reactivați cât timp este blocată, deoarece ar putea provoca un contrarecoc. Identificați și eliminați cauza blocării (încastrare, material traversat, suprasarcină).

Cum reciclez acumulatorul la sfârșitul vieții?

Nu aruncați acumulatorul în foc sau la gunoiul menajer. Predați-l la un punct de colectare autorizat sau la un dealer specializat. Milwaukee oferă un sistem de eliminare ecologică.

MANUAL DE UTILIZARE M12 H402C MILWAUKEE

Instrucțiuni de folosire originale

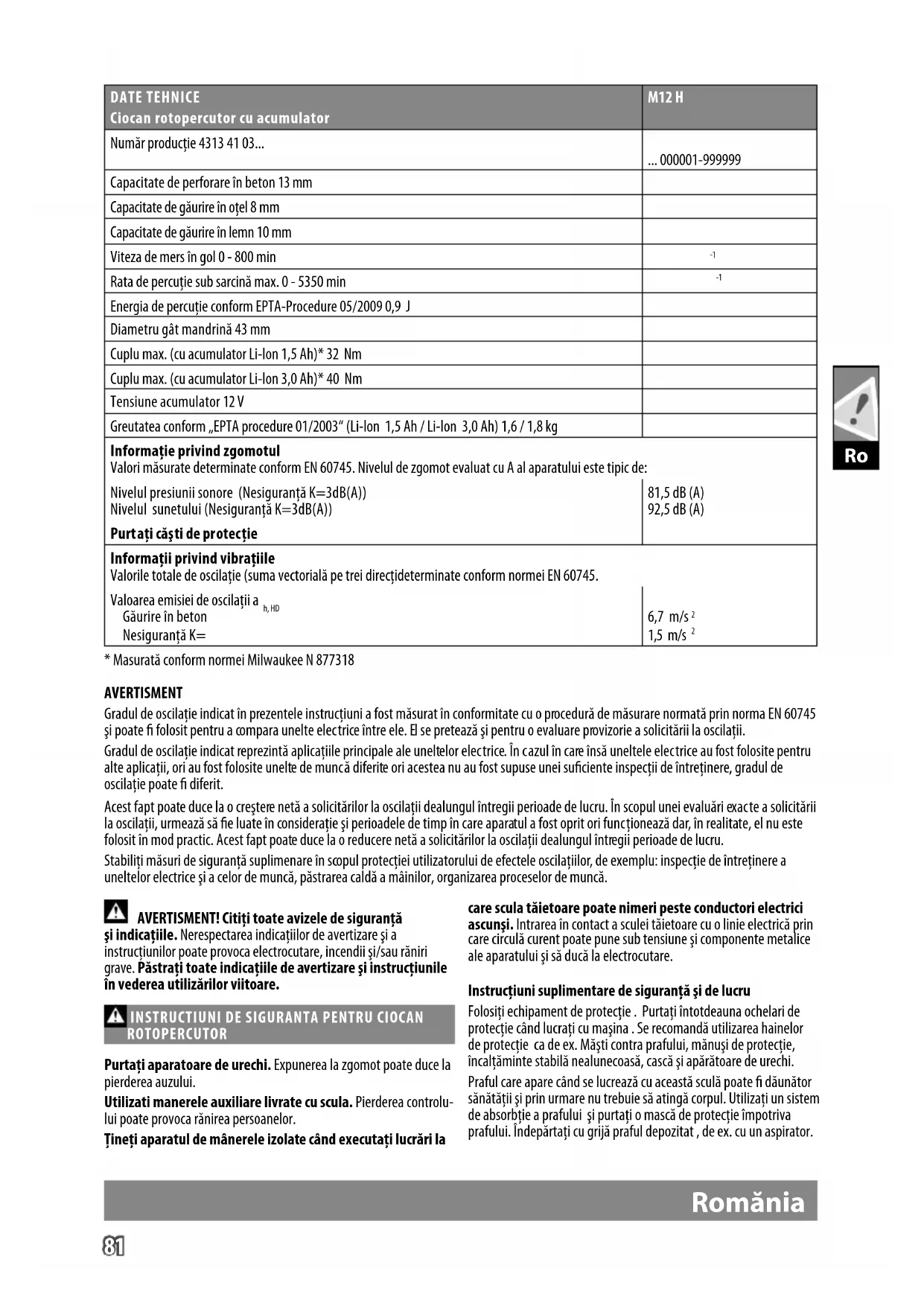

DATE TEHNICECiocan rotopercutor cu accumulator	M12 H
Număr producție 4313 41 03...	... 000001-999999
Capacitate de perforare în beton 13 mm
Capacitate de găurire în oțel 8 mm
Capacitate de găurire în lemn 10 mm
Viteza de mers în gol 0 - 800 min	-1
Rata de percuție sub sarcină max. 0 - 5350 min	-1
Energia de percuție conform EPTA-Procedure 05/2009 0,9 J
Diametru gât mandrină 43 mm
Cuplu max. (cu accumulator Li-Ion 1,5 Ah)* 32 Nm
Cuplu max. (cu accumulator Li-Ion 3,0 Ah)* 40 Nm
Tensiune accumulator 12 V
Greutatea conform „EPTA procedure 01/2003“ (Li-Ion 1,5 Ah / Li-Ion 3,0 Ah) 1,6 / 1,8 kg
Informație privind zgomotulValori măsurate determinate conform EN 60745. Nivelul de zgomot evaluat cu A al aparatului este tipic de:
Nivelul presiunii sonore (Nesiguranță K=3dB(A))	81,5 dB (A)
Nivelul sunetului (Nesiguranță K=3dB(A))	92,5 dB (A)
Purtați căști de protecție
Informații privind vibrațiileValorile totale de oscilație (suma vectorială pe trei direcțideterminate conform normei EN 60745.
Valoarea emisiei de oscilații a _h,HD Găurire în beton	6,7 m/s^2
Nesiguranță K=	1,5 m/s^2

* Masurată conform normei Milwaukee N 877318

AVERTISMENT

Gradul de oscilație indicat în prezentele instructiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 și poate fi folosit pentru a compara unelte electrice între ele. El se pretează și pentru o evaluare provizorie a solicitării la oscilații.

Gradul de oscilație indicat reprezintă aplicațiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicații, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecții de întreținere, gradul de oscilație poate fi diferit.

Acest fapt poate duce la o creștere netă a solicitărilor la oscilații dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilații, urmează să fie luate în considerație și perioadele de timp în care aparatul a fost oprit ori funcționează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilații dealungul întregii perioade de lucru.

Stabiliți măsuri de siguranță suplimenare în scopul protecției utilizatorului de efectele oscilațiilor, de exemplu: inspectie de întreținere a uneltelor electrice și a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.

AVERTISMENT! Citiți toate avizele de siguranță

și indicațiile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

INSTRUCTIUNI DE SIGURANTA PENTRU CIOCAN ROTOPERCUTOR

Purtați aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului.

Utilizati manerele auxiliare livrate cu scula. Pierderea controlului poate provoca rănirea persoanelor.

Tineți aparatul de mânerele izolate când executați lucrări la

care scula tăietoare poate nimeri peste conductori electrici ascunși. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune și componente metalice ale aparatului și să ducă la electrocutare.

Instrucțiuni suplimentare de siguranță și de lucru

Folosiți echipament de protecție . Purtați întotdeauna ochelari de protecție când lucrați cu mașina . Se recomandă utilizarea hainelor de protecție ca de ex. Măști contra prafului, mănuși de protecție, încaltăminte stabilă nealunecoasă, cască și apărătoare de urechi.

Praful care apare când se lucrează cu această sculă poate fi dăunător sănătății și prin urmare nu trebuie să atingă corpul. Utilizați un sistem de absorbție a prafului și purtați o mască de protecție împotriva prafului. Îndepărtați cu grijă praful depozitat, de ex. cu un aspirator.

Nu se admite prelucrarea unui material care poate pune în pericol sănătatea operatorului (de exemplu azbestul).

Când se lucrează pe pereți, tavan sau duşumea, aveți grijă să evitați cablurile electrice și țevile de gaz sau de apa.

Asigurați piesa de prelucrat cu un dispozitiv de fixare. Piesele neasigurate pot provoca accidentări grave și stricăciuni.

La blocarea sculei demontabile vă rugăm să deconectați imediat aparatul! Nu conectați aparatul atâta timp cât scula demontabilă este blocată; dacă o faceți, s-ar putea să se producă un recul cu un cuplu mare de reacție. Găsiți și remediați cauza de blocare a sculei demontabile respectând indicațiile pentru siguranță.

Cauze posibile pentru aceasta pot fi:

• Agățarea în piesa de prelucrat
• Penetrarea completă în materialul de prelucrat
• Suprasolicitarea sculei electrice

Nu atingeti părțile mașinii aflate în rotație.

Scula introdusă poate să devină fierbinte în timpul utilizării.

AVERTISMENT! Pericol de arsuri

• la schimbarea sculei
• la depunerea aparatului

Rumegușul și spanul nu trebuie îndepărtate în timpul funcționării mașinii.

Îndepărtați acumulatorul înainte de începerea lucrului pe mașina AVERTISMENT! Pentru a reduce pericolul unui incendiu și evitarea rănirilor sau deteriorarea produsului în urma unui scurtcircuit nu imersați scula, acumulatorul de schimb sau încărcătorul în lichide și asigurați-vă să nu pătrundă lichide în aparate și acumulatori. Lichidele corosive sau cu conductibilitate, precum apa sărată, anumite substanțe chimice și înălbitori sau produse ce conțin înălbitori, pot provoca un scurtcircuit.Folosiți numai încărcătoare System M18 pentru încărcarea acumulatorilor System M18. Nu folosiți acumulatori din alte sisteme.

Nu deschideți niciodată accumulatorii și încărcătoarele și pastrați-le numai în încăperi uscate. Pastrați-le întotdeauna uscate.

ACUMULATORI

Acumulatorii care nu au fost utilizați o perioadă de timp trebuie reîncărcați înainte de utilizare

Temperatura mai mare de 50°C (122°F) reduce performanța accumulatorului. Evitați expunerea prelungită la căldură sau radiație solară (risc de supraâncălzire)

Contactele încărcătoarelor și accumulatorilor trebuie păstrate curate. În scopul optimizării duratei de funcționare, bateriile trebuie reîncărcate complet după utilizare.

Pentru o durată de viață cât mai lungă, accumulatorii ar trebui scoși din încărcător după încărcare.

La depozitarea accumulatorilor mai mult de 30 zile:

Nu aruncați accumulatorii uzați la containerul de reziduri menajere și nu îi ardeți. Milwaukee Distributors se oferă să recupereze accumulatorii vechi pentru protecția mediului înconjurător.

Nu depozitați acumulatorul împreună cu obiecte metalice (risc de scurtcircuit)

Nu se permite introducerea nici unei piese metalice în locașul pentru acumulator al incarcatorului. (risc de scurtcircuit)

Acidul se poate scurge din accumulatorii deteriorați la încărcături sau temperaturi extreme. În caz de contact cu acidul din accumulator, spălați imediat cu apă și săpun. În caz de contact cu ochii, clătiți cu atenție timp de cel puțin 10 minute și apelați imediat la ingrijire medicală.

România

TRANSPORTUL ACUMULATORILOR CU IONI DE LITIU

Accumulatorii cu ioni de litiu cad sub incidenta prescripțiilor legale pentru transportul de mărfuri periculoase.

Transportul acestor accumulatori trebuie să se efectueze cu respectarea prescripțiilor și reglementărilor pe plan local, național și internațional.

Consumatorilor le este permis transportul rutier nerestricționat al acestui tip de acumulatori.

Transportul comercial al accumulatorilor cu ioni de litiu prin intermediul firmelor de expediție și transport este supus reglementărilor transportului de mărfuri periculoase. Pregătirile pentru expediție și transportul au voie să fie efectuate numai de către personal instruit corespunzător. Întregul proces trebuie asistat în mod competent.

Următoarele puncte trebuie avute în vedere la transportul acumulatorilor:

Pentru a se evita scurtcircuite, asigurați-vă de faptul că sunt protejate și izolate contactele. Aveți grijă ca pachetul de accumulatori să nu poată aluneca în altă poziție în interiorul ambalajului său. Este interzis transportarea unor accumulatori deteriorați sau care pierd lichid. Pentru indicații suplimentare adresați-vă firmei de expediție și transport cu care colaborați.

CONDIȚII DE UTILIZARE SPECIFICATE

Ciocanul rotopercutor cu accumulator poate fi folosit la perforări și găuriri în lemn, metal și plastic, pentru utilizare independentă departe de surse de alimentare.

INTRETINERE

Fantele de aerisire ale maşinii trebuie să fie menținute libere tot timpul

Nota importantă: dacă periile de carbon sunt uzate, în plus față de schimbarea periilor scula trebuie trimisă la service-ul post vânzare. Aceasta va asigura o viață lungă de lucru și performanțe de vârf.

Utilizați numai accesorii și piese de schimb Milwaukee. Dacă unele din componente care nu au fost descrise trebuie înlocuite, vă rugăm contactați unul din agenții de service Milwaukee (vezi lista noastră pentru service / garanti

Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menționați numărul art. Precum și tipul mașinii tipărit pe etichetă și comandați desenul la agenții de service locali sau direct la Techtronic Industries GmbH, Max-Éyth-Straße 10, 71364 Winnenden, Germany.

DECLARATIE DE CONFORMITATE

Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplinește toate cerințele relevante ale directivelor

2011/65/UE

2000/14/CE

2006/42/CE

2014/30/UE

și au fost utilizate următoarele standarde armonizate

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Împuternicit să elaboreze documentația tehnică.

Techtronic Industries GmbH

Va rugăm citiți cu atenție instrucțiunile înainte de pornirea mașinii

PERICOL! AVERTIZARE! ATENTIE!

Îndepărtați acumulatorul înainte de începerea lucrului pe mașina

Accesoriu - Nu este inclus în echipamentul standard, disponibil ca accesoriu

Aparatele electrice, bateriile/acumulatorii nu se elimină împreună cu deșeurile menajere. Aparatele electrice și acumulatorii se colectează separat și se preduu la un centru de reciclare, în vederea eliminării ecologice. Informați-vă de la autoritățile locale sau de la comercianții acreditați în legătură cu centrele de reciclare și de colectare.

Marcaj CE

Marcaj de conformitate UkrSEPRO.

Marcaj de conformitate EurAsian.
