ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DUTEST pro BENNING

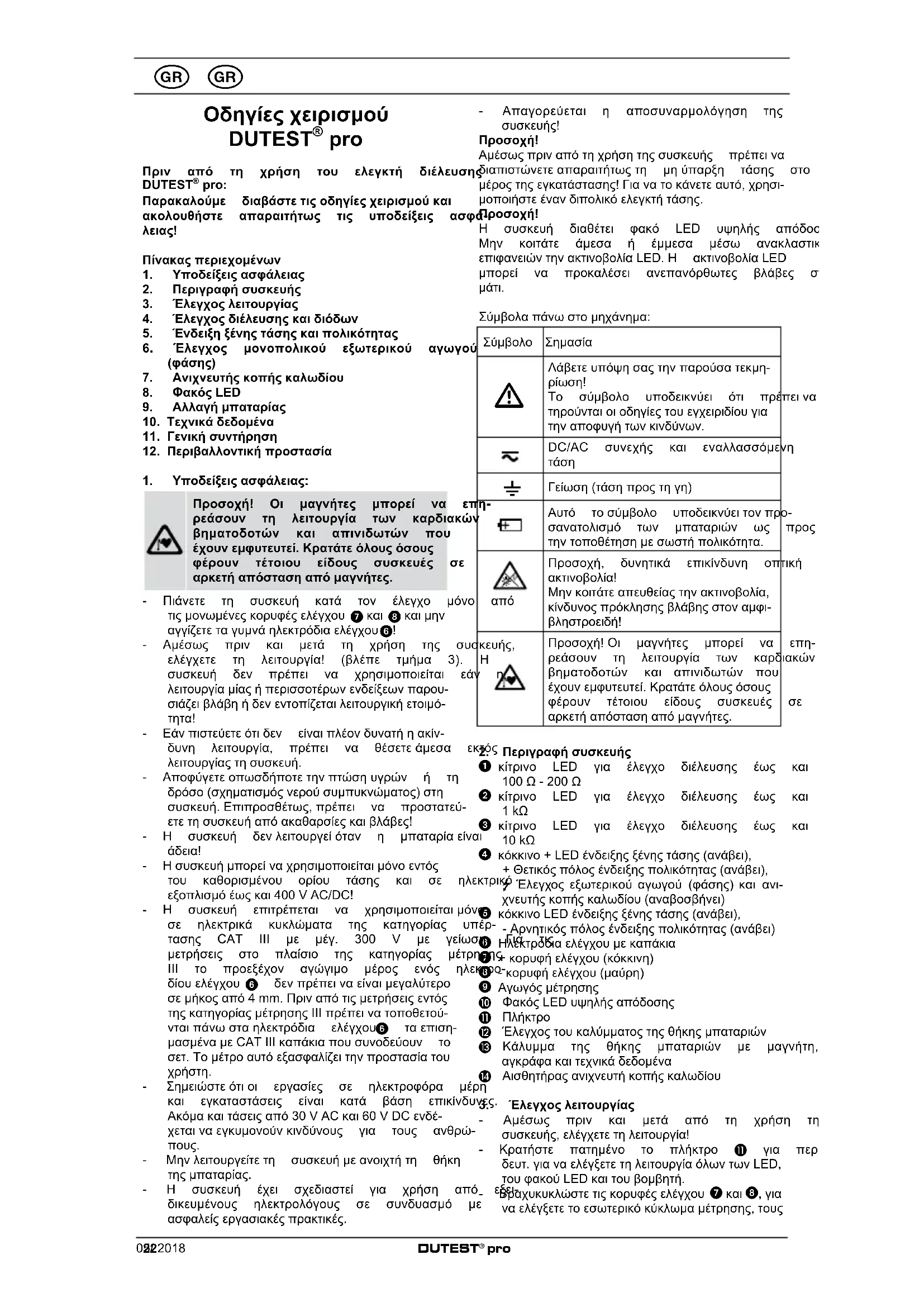

Οδηγίες χειρισμού DUTEST® pro

Πριν από τη χρήση του ελεγκτή διέλευση DUTEST® pro:

Παρακαλούμε διαβάστε τις οδηγίες χειρισμού και ακολουθήστε απαραιτήτως τις υποδείξεις ασφ λειας!

Πίνακας περιεχομένων

1. Υποδείξεις ασφάλειας
2. Περιγραφή συσκευής
3. Έλεγχος λειτουργίας
4. Έλεγχος διέλευσης και διόδων
5. Ένδειξη ξένης τάσης και πολικότητας
6. Έλεγχος μονοπολικού εξωτερικού αγωγού (φάσης)
7. Ανιχνευτής κοπής καλωδίου
8. Φακός LED
9. Αλλαγή μπαταρίας
10. Τεχνικά δεδομένα
11. Γενική συντήρηση
12. Περιβαλλοντική προστασία

1. Υποδείξεις ασφάλειας:

Προσοχή! Οι μαγνήτες μπορεί να επ ρεάσουν τη λειτουργία των καρδιακών βηματοδοτών και απινιδωτών που έχουν εμφυτευτεί. Κρατάτε όλους όσους φέρουν τέτοιου είδους συσκευές σε αρκετή απόσταση από μαγνήτες.

• Πιάνετε τη συσκευή κατά τον έλεγχο μόνο τις μονωμένες κορυφές ελέγχου ⑦ και ⑧ και μην αγγίζετε τα γυμνά ηλεκτρόδια ελέγχου ⑥!
• Αμέσως πριν και μετά τη χρήση της συσ ελέγχετε τη λειτουργία! (βλέπε τμήμα 3). συσκευή δεν πρέπει να χρησιμοποιείται εάν λειτουργία μίας ή περισσοτέρων ενδείξεων παρουσιάζει βλάβη ή δεν εντοπίζεται λειτουργική ετοιμότητα!
• Εάν πιστεύετε ότι δεν είναι πλέον δυνατή η ακίνδυνη λειτουργία, πρέπει να θέσετε άμεσα λειτουργίας τη συσκευή.
• Αποφύγετε οπωσδήποτε την πτώση υγρών ή τη δρόσο (σχηματισμός νερού συμπυκνώματος) στη συσκευή. Επιπροσθέτως, πρέπει να προστατεύετε τη συσκευή από ακαθαρσίες και βλάβες!
• Η συσκευή δεν λειτουργεί όταν η μπαταρία είναι άδεια!
• Η συσκευή μπορεί να χρησιμοποιείται μόνο εντός του καθορισμένου ορίου τάσης και σε εξοπλισμό έως και 400 V AC/DC!
• Η συσκευή επιτρέπεται να χρησιμοποιείται μόν σε ηλεκτρικά κυκλώματα της κατηγορίας υπέρ- τασης CAT III με μέγ. 300 V με γείωσ μετρήσεις στο πλαίσιο της κατηγορίας μέτρη III το προεξέχον αγώγιμο μέρος ενός ηλεκτρ δίου ελέγχου δεν πρέπει να είναι μεγαλύτερο σε μήκος από 4 mm. Πριν από τις μετρήσεις εντός της κατηγορίας μέτρησης III πρέπει να τοποθετού- νται πάνω στα ηλεκτρόδια ελέγχου τα επιση- μασμένα με CAT III καπάκια που συνοδεύουν το σετ. Το μέτρο αυτό εξασφαλίζει την προστασία του χρήστη.
• Σημειώστε ότι οι εργασίες σε ηλεκτροφόρα μέρη και εγκαταστάσεις είναι κατά βάση επικίνδυνες Ακόμα και τάσεις από 30 V AC και 60 V DC ενδέχεται να εγκυμονούν κινδύνους για τους ανθρώπους.
• Μην λειτουργείτε τη συσκευή με ανοιχτή τη θήκη της μπαταρίας.
• Η συσκευή έχει σχεδιαστεί για χρήση από δικευμένους ηλεκτρολόγους σε συνδυασμό με ασφαλείς εργασιακές πρακτικές.

- Απαγορεύεται η αποσυναρμολόγηση της συσκευής!

Προσοχή!

Αμέσως πριν από τη χρήση της συσκευής πρέπει να διαπιστώνετε απαραιτήτως τη μη ύπαρξη τάσης στο μέρος της εγκατάστασης! Για να το κάνετε αυτό, χρησιμοποιήστε έναν διπολικό ελεγκτή τάσης.

Δροσοχή!

Η συσκευή διαθέτει φακό LED υψηλής απόδος Μην κοιτάτε άμεσα ή έμμεσα μέσω ανακλαστικ επιφανειών την ακτινοβολία LED. Η ακτινοβολία LED μπορεί να προκαλέσει ανεπανόρθωτες βλάβες σ μάτι.

Σύμβολα πάνω στο μηχάνημα:

Σύμβολο	Σημασία
	Λάβετε υπόψη σας την παρούσα τεκμηρίωση!Το σύμβολο υποδεικνύει ότι πρέ τηρούνται οι οδηγίες του εγχειριδίου για την αποφυγή των κινδύνων.
[2076]	DC/AC συνεχής και εναλλασσόμε τάση
[4MCW]	Γείωση (τάση προς τη γη)
η-[8WET]	Αυτό το σύμβολο υποδεικνύει τον πρ σανατολισμό των μπαταριών ως την τοποθέτηση με σωστή πολικότητα.
από	Προσοχή, δυνητικά επικίνδυνη οπτ ακτινοβολία!Μην κοιτάτε απευθείας την ακτινοβολία, κίνδυνος πρόκλησης βλάβης στον αμφι-βληστροειδή!
κευής,H	Προσοχή! Οι μαγνήτες μπορεί να ρεάσουν τη λειτουργία των καρδ βηματοδοτών και απινιδωτών που έχουν εμφυτευτεί. Κρατάτε όλους όσους φέρουν τέτοιου είδους συσκευές αρκετή απόσταση από μαγνήτες.

από

εκτός Περιγραφή συσκευής

① κίτρινο LED για έλεγχο διέλευσης έως και 100 Ω - 200 Ω
② κίτρινο LED για έλεγχο διέλευσης έως και 1 kΩ
3 κίτρινο LED για έλεγχο διέλευσης έως και 10 kΩ
4 κόκκινο + LED ένδειξης ξένης τάσης (ανάβει), + Θετικός πόλος ένδειξης πολικότητας (ανάβει), κτρικό Έλεγχος εξωτερικού αγωγού (φάσης) και ανιχνευτής κοπής καλωδίου (αναβοσβήνει)
5 κόκκινο LED ένδειξης ξένης τάσης (ανάβει), τέρ- - Αρνητικός πόλος ένδειξης πολικότητας (ανάβει) 6 Ηλεκτροδία ελέγχου με καπάκια
79+ κορυφή ελέγχου (κόκκινη) 80-κορυφή ελέγχου (μαύρη)
⑨ Αγωγός μέτρησης
⑩ Φακός LED υψηλής απόδοσης
11 Πλήκτρο
⑫ Έλεγχος του καλύμματος της θήκης μπαταριών
13 Κάλυμμα της θήκης μπαταριών με μαγνήτη, αγκράφα και τεχνικά δεδομένα
14 Αισθητήρας ανιχνευτή κοπής καλωδίου

'Ελεγχος λειτουργίας

• Αμέσως πριν και μετά από τη χρήση τη συσκευής, ελέγχετε τη λειτουργία!
• Κρατήστε πατημένο το πλήκτρο ⑪ για περ δευτ. για να ελέγξετε τη λειτουργία όλων των LED, του φακού LED και του βομβητή.
• εξει Εραχυκυκλώστε τις κορυφές ελέγχου ⑦ και ⑧, για να ελέγξετε το εσωτερικό κύκλωμα μέτρησης, τους

αγωγούς μέτρησης και τις μπαταρίες. Ο βομβητής πρέπει να ηχήσει και τα LED ①, ② και ③ για τον έλεγχο διέλευσης πρέπει να ανάψουν.

• Η αλλαγή μπαταρίας είναι απαραίτητη όταν LED ①, ② και ③ αναβοσβήνουν κατά τον έλεγχο διέλευσης.
• Ελέγξτε τα LED ένδειξης ξένης ④τάσκη⁵ και τη λειτουργία του ελέγχου του μονοπο εξωτερικού αγωγού (φάσης) ④ σε γνωστές πηγές τάσης π.χ. σε μια πρίζα 230 V
• Μην χρησιμοποιείτε τη συσκευή εάν δεν λειτουργούν άψογα όλες οι λειτουργίες!

4. Έλεγχος διέλευσης και διόδων

• Ο έλεγχος διέλευσης και διόδων πρέπει να εκτελείται σε μέρη εγκατάστασης που δεν άγουν τάση, εν ανάγκη πρέπει να αποφορτιστούν οι πυκνωτές.
• Εφαρμόστε τις δύο κορυφές ελέγχου ⑦ και ⑧ στα μέρη εγκατάστασης που πρέπει να ελεγχθούν.
• Κατά τη διέλευση (τιμή αντίστασης R ≤ 100 Ω - 200 Ω) ηχεί ένας ηχητικός τόνος και ανάβουν κίτρινα LED ①, ② και ③.
• Με τη βοήθεια της ένδειξης βαθμίδας LED ①, ② και ③ μπορείτε να εκτιμήσετε το ύψος της αντίστασης κατά προσέγγιση.

Αντίσταση (R)	≤ 100 Ω-200 Ω	≤ 1 kΩ	≤ 10 kΩ	> 10 kΩ≤ 100 kΩ→+
Βομβητής
			3. ● ↓

• Για τον καθορισμό της κατεύθυνσης διέλευσης μιας διόδου, τοποθετήστε τη μαύρη κορυφή ελέγχου ⑧ στην κάθοδο και την κόκκινη κορ ελέγχου ⑦ στην άνοδο της διόδου. Η κθυνση διέλευσης καθορίζεται, όταν τα κίτρινα LED ①, ② και ③ ανάβουν.
• Εάν στο σημείο ελέγχου υπάρχει τάση, η συσκευή προειδοποιεί εφόσον ανάβει το κόκκιν ④ ή/και ⑤ πριν από την εφαρμογή ξένης τάσ έλεγχος πρέπει να διακοπεί άμεσα και πρέπει να διασφαλιστεί η μη ύπαρξη τάσης!

Ρύθμιση έντασης ήχου βομβητή

Η ένταση ήχου του βομβητή μπορεί να ρυθμιστείΟ εξεγχος μονοπολικου εξωτερικου αγωγου (φασης) τέσσερις βαθμίδες. Βαθμίδα 1 (χαμηλή), βαθμίδα ξίναρδυνατός σε γειωμένο δίκτυο από 230 V, 50 (μέτρια), βαθμίδα 3 (δυνατή) και βαθμίδα 4 (βομβητής: 60 Hz (φάση με γείωση). OFF, φακός LED: ON).

Για τη ρύθμιση της έντασης ήχου κλείστε για λίγο κορυφές ελέγχου ⑦ και ⑧ και κρατήστε πατημένο το πλήκτρο ⑪ έως ότου ρυθμιστεί η επιθυμητή έ ήχου. Η ρυθμισμένη ένταση ήχου παραμένει αποθηκευμένη έως την επόμενη αλλαγή.

5. Ένδειξη ξένης τάσης και πολικότητας

• Τοποθετήστε τις δύο κορυφές ελέγνυ κοβ και με τους δύο πόλους στα μέρη εγκατάστασης που πρέπει να ελεγχθούν.
• Τα LED ένδειξης ξένης τάσης ④ και ⑤ αναγνωρίζει τις συνεχείς ( —— ) και εναλλασσόμενες τάσεις (∼) σε όριο 6 V - 400 V.
• Οι εναλλασσόμενες τάσεις (∼) εμφανίζονται μέσω ταυτόχρονου ανάμματος των + LED ④ και - LED ⑤.
• Οι συνεχείς τάσεις (---) εμφανίζονται μέσω ανάμματος των + LED ^4 ή - LED ^5 . To + LED ④ ανάβει όταν ο θετικός πόλος της πηγής τάσης έχει τοποθετηθεί στην κόκκινη κορυφή ελέγχου + ⑦ και ο αρνητικός πόλος στη μαύρη κορυφή ελέγχου - ⑧.

Προσοχή!

Η ένδειξη εξωτερικής τάσης δεν αντικαθιστά τον ε. γκτή τάσης δύο πόλων για τον καθορισμό της ανυπαρξίας τάσης.

Πρόσθετη ένδειξη για αναγνώριση ξένης τάσι (δύο πόλων)

Εάν ο βομβητής ενεργοποιηθεί κατά τον έλεγχο δ λεκωής, ένας ηχητικός τόνος προειδοποιεί πριν α την εφαρμογή ξένης τάσης. Εάν ο βομβητής απενερ- γοποιηθεί κατά τον έλεγχο διέλευσης, ο φακός 10αναβοσβήνει κατά την εφαρμογή ξένης τάσης. πρόσθετη ένδειξη (παλλόμενος ηχητικός τόνος ή φακός LED που αναβοσβήνει 10) απενεργοποιείτ Για το σκοπό αυτό, τοποθετήστε και τις δύο κορυφές ελέγχου 7 και 8 στην πηγή τάσης (6 V - 400 V) και ενεργοποιήστε το πλήκτρο 11 για περ. 1 δευτ. Για την ενεργοποίηση της πρόσθετης ένδειξης (παλλόμενο- ηχητικός τόνος ή φακός LED που αναβοσβήνει επαναλάβετε τη διαδικασία.

6. Έλεγχος μονοπολικού εξωτερικού αγωγού (φάσης)

• Τοποθετήστε τη μαύρη - κορυφή ελέγχου ⑧ ή την ιμής κόκκινη + κορυφή ελέγχου μονοπολικά στο μέρος της εγκατάστασης που πρέπει να ελεγχθεί. Βεβαιωθείτε ότι κατά τον έλεγχο μονοπολικού εξω- τερικού αγωγού (φάσης), να μην υπάρχει επαφί' με το γυμνό ηλεκτρόδιο ελέγχουσης άλλης κορυφής ελέγχου και να συνεχίσει να μην υπάρχει επαφή.
• Εάν το κόκκινο LED ^4 αναβοσβήνει, σε αυτό το μέρος εγκατάστασης του εξωτερικού αγωγ (φάσης) υπάρχει εναλλασσόμενη τάση.

Πρόσθετη ένδειξη για έλεγχο εξωτερικού αγωγού

Εφόσον χρειαστεί, είναι δυνατή η ενεργοποίηση σθετης ένδειξης (παλλόμενος ηχητικός τόνος ή φ LED που αναβοσβήνει 10) για τον έλεγχο εξωτερικ ακφήνού. Για την ενεργοποίηση, φέρτε σε επαφή κυαφοπολική μαύρη κορυφή ελέγχου - ⑧ ή την κόκκινη κορυφή ελέγχου + ⑦ με τον εξωτερικό αγωγό (φάση) μιας πρίζας και ενεργοποιήστε το πλήκτρο ⑪ για περ.

1 δευτ. Για απενεργοποίηση της πρόσθετης ένδι φενεργοποιήστε εκ νέου το πλήκτρο ⑪. Η πρόσ ένδειξη (παλλόμενος ηχητικός τόνος ή φακός LED που αναβοσβήνει ⑩) εξαρτάται από την προρυθμισμέν ένταση ήχου του ελέγχου διέλευσης. (βλέπε κεφάλαιο 4).

Υπόδειξη:

iO έλεγχος μονοπολικού εξωτερικού αγωγού (φάσης) είναρδυνατός σε γειωμένο δίκτυο από 230 V, 50 60 Hz (φάση με γείωση).

71ς Ανιχνευτής κοπής καλωδίου

• Ο ανιχνευτής κοπής καλωδίου 14 εντοπίζει χωρίς ντασκα έρχεται σε επαφή τους ανοιχτούς αγωγούς και τους αγωγούς που βρίσκονται υπό τάση.
• Περάστε τον ανιχνευτή 14 πάνω από έναν αγωγό που δεν άγει τάση (π.χ. καλωδιοτύμπανο ή φωτάκια), από το σημείο τροφοδοσίας (φάση) προς το άλλο άκρο αγωγού.
• Εφόσον ο αγωγός δεν έχει κοπεί, αναβοσβήνει το κόκκινο LED ④.
• Το σημείο κοπής καλωδίου εντοπίζεται αμέσυ μόλις σβήσει το κόκκινο LED 4.

Πρόσθετη ένδειξη για ανιχνευτή κοπής καλωδίου

Μια ενεργοποιημένη πρόσθετη ένδειξη (παλλόμενο ηχητικός τόνος ή φακός LED που αναβοσβήνει 10) σε έλεγχο μονοπολικού εξωτερικού αγωγού (βλέπε κεφάλαιο 6) είναι επίσης ενεργή για τον ανιχνευτή καλωδίου.

Υπόδειξη:

Ο ανιχνευτής κοπής καλωδίου μπορεί να εφαρμοστεί σε γειωμένο δίκτυο από 230 V, 50 Hz/ 60 Hz με γείωση).

8. Φακός LED

Προσοχή!

Δυνητικά επικίνδυνη οπτική ακτινοβο- λία!

Μην κοιτάτε άμεσα ή έμμεσα μέσω ανακλαστικών επιφανειών την ακτινοβολία LED, κίνδυνος πρόκλησης βλάβης στον αμφιβληστροειδή!

• Η συσκευή διαθέτει φακό LED υψηλής απόδοσης και ακριβείας ⑩, ο οποίος μπορεί να ενεργοποιηθεί ή απενεργοποιηθεί μέσω του πλήκτρου ⑪.
• Η απενεργοποίηση λαμβάνει χώρα αυτόματα μετά από περ. 2 Min.

Ρύθμιση έντασης φωτεινότητας

Η ένταση φωτεινότητας του φακού LED ⑩ μπορεί να ρυθμιστεί σε τέσσερις βαθμίδες.

Βαθμίδα 1 (25 %), βαθμίδα 2 (50 %), βαθμίδα 3 (%) και βαθμίδα 4 (100 %). Για τη ρύθμιση πι σης φωτεινότητας πατήστε και κρατήστε πατημένο το πλήκτρο ⑪ έως ότου ρυθμιστεί η επιθυμητή έντασης φωτεινότητας. Η υψηλότερη βαθμίδα 4 (100 %) επιβε-

βαιώνεται μέσω ενός ηχητικού τόνου. Η ρυθμι ένταση φωτεινότητας παραμένει αποθηκευμένη την επόμενη αλλαγή.

9. Αλλαγή μπαταρίας

• Μην εφαρμόζετε τάση στη συσκευή όταν η θήκη μπαταριών είναι ανοιχτή!
• Η θήκη μπαταριών βρίσκεται στην πίσω πλευρά της συσκευής.
• Πατήστε με ένα κατσαβίδι ελαφρώς την ασφάλιση ⑫ και ωθήστε ταυτόχρονα το κάλυμμα της θήκης μπαταριών ⑬ προς τα κάτω.
• Αντικαταστήστε τις εξαντλημένες μπαταρίες μέτρεις νέες μπαταρίες τύπου ΑΑ (LR06/ΑΑ). Επιδείξτε προσοχή στην ορθή πολικότητα των νέων μπαταριών!
• Σύρετε το κάλυμμα της θήκης μπαταριών ⑬πάλι πάνω στο περίβλημα έως ότου ασφαλίσει η ασφάλιση ⑫.

Υπόδειξη:

Στο κάλύμμα της θήκης μπαταριών ⑬, έχει ενσωμα- τωθεί ένας μαγνήτης και μια αγκράφα για τη στερέωση της συσκευής.

10. Τεχνικά δεδομένα

• Κατασκευασμένο και ελεγμένο: DIN EN 61010-1 και -031, IEC 61010-1 και -031, DIN EN 62471
• Προστασία από ξένη τάση: μέγ. 400 V≈, 50 Hz/60 Hz
• Κατηγορία μέτρησης: CAT III 300 V με γείωση
• Έλεγχος διέλευσης: Ακουστικά μέσω βομβητή για αντιστάσεις μέτρησης R ≤ 100 Ω - 200 Ω

Οπτικά μέσω τριών βαθμίδων LED:

100 Ω LED για αντιστάσεις μέτρησης R ≤ 100 Ω - 200 Ω

1 kΩ LED για αντιστάσεις μέτρησης R ≤ 1 kΩ

10 kΩ LED για αντιστάσεις μέτρησης R ≤ 10 kΩ

• Όρια ανοχής: ± 20 % της μέγιστης τιμής της βαθμίδας LED
• Ένταση ήχου βομβητή: Βαθμίδα 1 (χαμηλά), βαθμίδα 2 (μέση), βαθμίδα 3 (δυνατά), βαθμίδα 4 (βομβητής: OFF, φακός LED: ON)
• Τάση ανοιχτού κυκλώματος: ≤ 4,5 V
• Ρεύμα ελέγχου: ≤ 30 μΑ
• Έλεγχος διόδου: \~ 1,5 V, μέγ. 30 μΑ
• Αναγνώριση ξένης τάσης: 6 V - 400 V AC/ DC, 50 Hz/ 60 Hz
• Εσωτερική αντίσταση: 166 kΩ
• Κατανάλωση ρεύματος: I _s < 3,5 mA (400 V)
• Ένδειξη πολικότητας: από ± 6 V

• Έλεγχος εξωτερικού αγωγού (φάσης): U _n ≥ 230 V, 50 Hz/ 60 Hz

• Ανιχνευτής κοπής καλωδίου: U _n ≥ 230 V, 50 I 60 Hz

• Βαθμός ρυπαρότητας: 2
• Βαθμός προστασίας: IP 40 (DIN VDE 0470-1 IEC/EN 60529)

4 - πρώτο ψηφίο: Προστασία ενάντια σε τ σβαση επικίνδυνων μερών και προστασία ατ στερεά ξένα σώματα > διάμετρος 1,0 mm

0 - δεύτερο ψηφίο: χωρίς προστασία από νερό

• Μπαταρίες: 3 x Mignon, LR06/ AA (1,5 V)
• Βάρος: περ. 130 g
• Αγωγός μέτρησης με λαβές ελέγχου: περ. 1000 mm
• Όρια θερμοκρασίας λειτουργίας: - 15 °C έυ + 55 °C
• Όρια θερμοκρασίας αποθήκευσης: - 15 °C + 55 °C
• Σχετική υγρασία: 20 % έως 80 %
• Ένταση φωτεινότητας φακού LED

εντα βαθμίδα 1 (25 %), βαθμίδα 2 (50 %), βαθμίδα 3 (75 %), βαθμίδα 4 (100 %)

11. Γενική συντήρηση

πέν Καθαρίστε το περίβλημα εξωτερικά με καθαρό, στεγνό έωχανί. Αν υπάρχουν ακαθαρσίες ή συγκεντρώσεις στο χώρο των μπαταριών ή του περιβλήματος μπαταριών. Καθαρίστε το και με ένα στεγνό πανί.

Σε περίπτωση παρατεταμένης αποθήκευσης αφαιρέστε τις μπαταρίες από τη συσκευή!

12. Περιβαλλοντική προστασία

Παραδώστε τις εξαντλημένες μπαταρίες και τη συσκευή στο τέλος της διάρκειας της ζωής της στις διαθέσιμες υπηρεσίες ανακύκλωσης και συλλογής.
