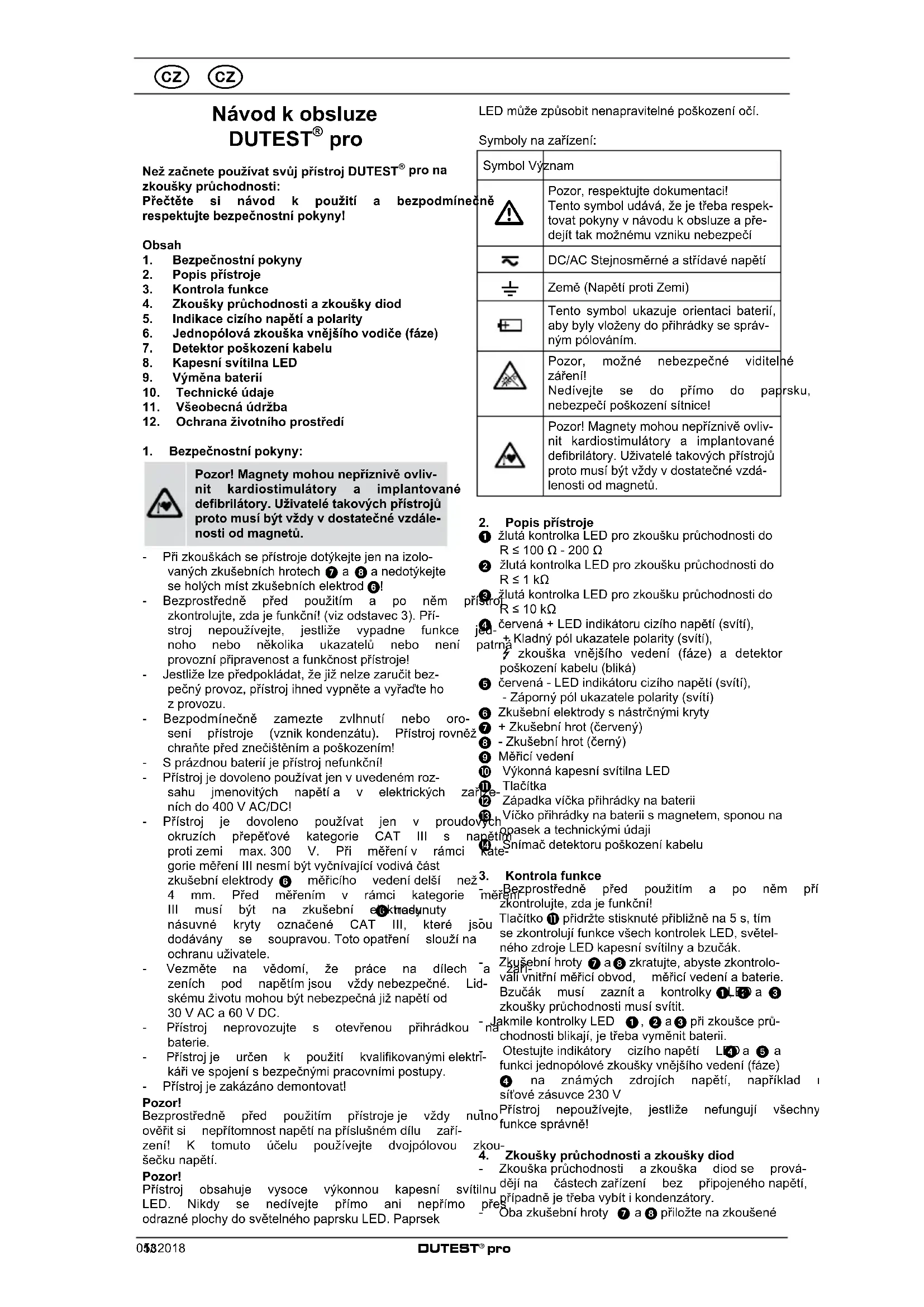

NÁVOD K OBSLUZE DUTEST pro BENNING

Než začnete používat svůj přístroj DUTEST® pro na zkoušky průchodnosti:

Přečtěte si návod k použití a bezpodmínečně respektujte bezpečnostní pokyny!

Obsah

1. Bezpečnostní pokyny
2. Popis prístroje
3. Kontrola funkce
4. Zkoušky průchodnosti a zkoušky diod
5. Indikace cizího napětí a polarity
6. Jednopólová zkouška vnějšího vodiče (fáze)
7. Detektor poškození kabelu
8. Kapesní svítilna LED
9. Výměna baterií
10. Technické údaje
11. Všeobecná údržba
12. Ochrana životního prostředí

1. Bezpečnostní pokyny:

Pozor! Magnety mohou nepříznivě ovlivnit kardiostimulátory a implantované defibrilátory. Uživatelé takových přístrojů proto musí být vždy v dostatečné vzdálenosti od magnetů.

• Při zkouškách se přístroje dotýkejte jen na izolovaných zkušebních hrotech ⑦ a ⑧ a nedotýkejte se holých míst zkušebních elektrod ⑥!
• Bezprostředně před použitím a po něm zkontrolujte, zda je funkční! (viz odstavec 3). Přístroj nepoužívejte, jestliže vypadne funkce noho nebo několika ukazatelů nebo není provozní připravenost a funkčnost přístroje!
• Jestliže lze předpokládat, že již nelze zaručit bezpečný provoz, přístroj ihned vypněte a vyřadťe ho z provozu.
• Bezpodmínečně zamezte zvlhnutí nebo oro- sení přístroje (vznik kondenzátu). Přístroj rovněž chraňte před znečištěním a poškozením!
• S prázdnou baterií je přístroj nefunkční!
• Přístroj je dovoleno používat jen v uvedeném rozsahu jmenovitých napětí a v elektrických ních do 400 V AC/DC!
• Přístroj je dovoleno používat jen v proudových okruzích přepěťové kategorie CAT III s napě proti zemi max. 300 V. Při měření v rámci kategorie měření III nesmí být vyčnívající vodivá část zkušební elektrody 6 měřicího vedení delší než 3.

4 mm. Před měřením v rámci kategorie me III musí být na zkušební ečkredynuty násuvné kryty označené CAT III, které jsůu dodávány se soupravou. Toto opatření slouží na ochranu uživatele.

• Vezměte na vědomí, že práce na dílech a zeních pod napětím jsou vždy nebezpečné. Lidskému životu mohou být nebezpečná již napětí od 30 V AC a 60 V DC.
• Přístroj neprovozujte s otevřenou přihrádkou n baterie.
• Přístroj je určen k použití kvalifikovanými elektríkáři ve spojení s bezpečnými pracovními postupy.
• Přístroj je zakázáno demontovat!

Pozor!

Bezprostředně před použitím přístroje je vždy ověřit si nepřítomnost napětí na příslušném dílu zařízení! K tomuto účelu používejte dvojpólovou šečku napětí.

Pozor!

Přístroj obsahuje vysoce výkonnou kapesní s LED. Nikdy se nedívejte přímo ani nepřímo odrazné plochy do světelného paprsku LED. Paprsek

LED může způsobit nenapravitelné poškození očí.

Symboly na zařízení:

Symbol Význam
ně	Pozor, respektujte dokumentaci!Tento symbol udává, že je třeba respek- tovat pokyny v návodu k obsluze a pře- dejít tak možnému vzniku nebezpečí
	DC/AC Stejnosměrné a střídavé napětí
[2T3Y]–	Země (Napětí proti Zemi)
	Tento symbol ukazuje orientaci baterií, aby byly vloženy do přihrádky se správ- ným pólováním.
	Pozor, možné nebezpečné viditel záření!Nedívejte se do přímo do pap nebezpečí poškození sítnice!
	Pozor! Magnety mohou nepříznivě ovliv- nit kardiostimulátory a implantované defibrilátory. Uživatelé takových přístrojů proto musí být vždy v dostatečné vzdá- lenosti od magnetů.

2. Popis prístroje

1 žlutá kontrolka LED pro zkoušku průchodnosti do R ≤ 100 Ω - 200 Ω
② žlutá kontrolka LED pro zkoušku průchodnosti do R ≤ 1 kΩ

1. žlutá kontrolka LED pro zkoušku průchodnosti do přístroj R ≤ 10 kΩ

4 červená + LED indikátoru cizího napětí (svítí), led- + Kladný pól ukazatele polarity (svítí), notrná
patrna ♦ zkouška vnějšího vedení (fáze) a detektor poškození kabelu (bliká)
5 červená - LED indikátoru cizího napětí (svítí), - Záporný pól ukazatele polarity (svítí)
6 Zkušební elektrody s nástrčnými kryty
⑦ + Zkušební hrot (červený)
8 - Zkušební hrot (černý)
9 Měřicí vedení
10 Výkonná kapesní svítilna LED
11 Tlačítka
12 Západka víčka přihrádky na baterii
13 Víčko přihrádky na baterii s magnetem, sponou na opasek a technickými údaji
14 Snímač detektoru poškození kabelu Kate-

Kontrola funkce

Bezprostředně před použitím a po něm pří zkontrolujte, zda je funkční!

Tlačítko ⑪ přidržte stisknuté přibližně na 5 s, tím se zkontrolují funkce všech kontrolek LED, světelného zdroje LED kapesní svítilny a bzučák.

Zkušební hroty ⑦ a ⑧ zkratujte, abyste zkontrolo- zani- vali vnitřní měřicí obvod, měřicí vedení a baterie.

Bzučák musí zaznít a kontrolky 1.4 a 3 zkoušky průchodnosti musí svítit.

- Jakmile kontrolky LED ①, ② a ③ pri zkoušce průchodnosti blikají, je třeba vyměnit baterii.

Otestujte indikátory cizího napětí L'4 a 5 a funkci jednopólové zkoušky vnějšího vedení (fáze)

④ na známých zdrojích napětí, například i sítové zásuvce 230 V

Přístroj nepoužívejte, jestliže nefungují všechny funkce správně!

zkou-

4. Zkoušky průchodnosti a zkoušky diod

- Zkouška průchodnosti a zkouška diod se prová- ilnu dějí na částech zařízení bez připojeného napětí, případně je třeba vybít i kondenzátory.

Oba zkušební hroty ⑦ a ⑧ přiložte na zkoušené

části zařízení.

• Při průchodu (hodnota odporu R ≤ 100 Ω - 200 Ω) zazní zvukový signál a rozsvítí se žluté kontrolky LED ①, ② a ③.
• Na základě stupňovité indikace pomocí ①LED ② a ③ lze zhruba odhadnout hodnotu odporu.

Odpor (R)	≤ 100 Ω-200 Ω	≤ 1 kΩ	≤ 10 kΩ	>10 kΩ≤ 100 kΩ→+

• Ke stanovení směru průchodnosti diody černý zkušební hrot - ⑧ ke katodě a červený zkušební hrot + ⑦ k anodě diody. Směr průchodnosti je určen, pokud žluté kontrolk⁴, ⑨ E D ③ svítí postupně.
• Pokud by bylo ke zkoušenému místu napětí, přístroj varuje rozsvícením červe kontrolek LED ④ nebo ⑤ před přivedeným cizím napětím. Zkoušku ihned přerušte a odpojte zkoušené zařízení od napětí!

Nastavení hlasitosti bzučáku

Hlasitost bzučáku lze nastavit ve čtyřech st Stupeň 1 (potichu), stupeň 2 (středně), stupeň 3 (nahlas) a stupeň 4 (bzučák: VYP, kapesní LED: SVÍTÍ).

K nastavení hlasitosti zkratujte zkušební hroty ⑦ a ⑧ a držte tlačítko ⑪ stisknuté až do nastavení požadované hlasitosti. Nastavená hlasitost bzučáku uložena až do další změny.

5. Indikace cizího napětí a polarity

• Oba zkušební hroty ⑦ a ⑧ přiložte jako dva póly na zkoušené části zařízení.
• Indikace cizího napětí LED ④ a ⑤ rozpozná stejnosměrné (===) i střídavé napětí (\~) v rozsahu 6 V - 400 V.
• Střídavá napětí (∼) se zobrazují současným rozsvícením kontrolek + LED ④ a - LED ⑤.
• Stejnosměrná napětí (——) se zobrazují rozsvícením kontrolky + LED ④ nebo - LED ⑤. Kontrolka + LED ④ svítí, pokud je kladný pól zdroje napětí přiložen k červenému zkušebnímu h7tua záporný pól zdroje napětí k černému zkušebnímu hrotu - ⑧.

Pozor!

Indikátor cizího napětí nenahrazuje dvojpólovou zkoušečku napětí ke stanovení nepřítomnosti napětí.

Doplňkové indikace rozpoznání cizího napětí (dvojpólově)

Je-li bzučák při zkoušce průchodnosti zapnutý, varuje pulzující signální tón před přiložením cizího je-li bzučák při zkoušce průchodnosti vypnutý, LED kapesní svítilny 10 při přiložení cizího napětí. Doplňkový indikátor (pulzující zvukový signál resp. blikající LED kapesní svítilny 10) lze deaktivovat. Přiložte oba zkušební hroty 7 a 8 ke zdroji napětí (6 V - 400 V) a stisknete tlačítko 11 přibližně na 1 s. K aktivaci doplňkové indikace (pulzující zvukový signál resp. blikající LED kapesní svítilny 10) postup zopakujte.

6. Jednopólová zkouška vnějšího vodiče (fáze)

- Přiložte černý zkušební hro 18 -nebo červený zkušební hrot 7 jednopólově na zkoušenou část zařízení. Bezpodmínečně dbejte, aby se při jednopólové zkoušce vnějšího vedení (fáze) holá část zkušební elektrody 6 nedotkla druhého zkušebního hrotu a aby druhý zkušební hrot

bez kontaktu.

- Pokud bliká červená LE4, je k dané část zařízení přiveden vnější vodič (fáze) střídavé napětí.

Doplňkové indikace při zkoušce vnějšího vodiče

V případě potřeby lze ke zkoušce vnějšího vodi aktivovat doplňkovou indikaci (pulzující zvukový s nál resp. blikající LED kapesní svítilny 10). K aktivaci přiložte jednopólově černý zkušební 3 rotebečervený zkušební hro7 +k vnějšímu vodiči (fáze zásuvky a stisknete tlačítko 11) přibližně na 1 deaktivaci doplňkové indikace znovu stiskněte tlačítko 11. Doplňkový indikátor (pulzující zvukový signál resp. blikající LED kapesní svítilny 10) závisí na nastavené hlasitosti bzučáku při zkoušce průchodnosti. (viz kapitola 4).

přiložte pozornění:

Jednopólová zkouška vnějšího vedení (fáze) je možná v uzemněné síti od 230 V, 50 Hz/ 60 Hz zemi).

přivedend Detektor poškození kabelu

Detektor poškození kabelu 14 lokalizuje bezdoty-kově přerušené kabely na otevřeně položený vedeních pod napětím.

• Ved'te detektor 14 nad kabelem pod napětím (například kabelový buben nebo řetěz světel), ve směru od místa napájení (fáze) ke druhému konci nichyedení.
• Dokud vedení není přerušené, červená kontrolka svítilhED 4 bliká.
• Místo přerušení kabelu je nalezeno, jakmile červená kontrolka LED 4 zhasne.

zůstavá Doplňkové indikace detektoru přerušení kabelu

Aktivovaný doplňkový indikátor (pulzující zvukový signál resp. blikající LED kapesní svítilny 10) u jednopólové zkoušky vnějšího vedení (viz kapitola 6) detektoru přerušení kabelu rovněž aktivní.

Upozornění:

Detektor prerušení kabelu lze používat v uzemi sítí od napětí 230 V, 50 Hz/ 60 Hz (fáze proti zemi).

8. Kapesní svítilna LED

Pozor!

Možné nebezpečné viditelné záření! Nedívejte se přímo ani nepřímo přes odrazné povrchy do paprsku, nebezpečí poškození sítnice!

• Přístroj je vybaven bodově přesnou, vysoce výkonnou kapesní svítilnou LED 10, kterou lze rozsvítit a zhasnout stiskem tlačítka 11.
• Vypnutí se provádí automaticky přibližně po 2 minutách.

Nastavení intenzity světla

Intenzitu světla kapesní svítilny LED 10 lze nastavit ve načtech stupních.

Sblípěň 1 (25 %), stupeň 2 (50 %), stupeň 3 (75 %) a stupeň 4 (100 %). K nastavení intenzity světla stiskněte tlačitko ⑪ až do nastavení požadované intenzity světla. Nejvyšší stupeň 4 (100 %) je potvrzen signálním tónem. Nastavená intenzita světla zůstává žena až do další změny.

9. Výměna baterií

• Přístroj s otevřenou přihrádkou na baterie nepřipo- jujte k síťovému napájení!
• Přihrádka s bateriemi se nachází na zadní straně přístroje.
  – Šroubovákem mírně stiskněte západku 12 směrem dolů a současně posuňte víčko přihrádky na baterii 13 směrem dolů.
• zůstálotřebované baterie vyměňte za tři nové baterie

- Víčko přihrádky na baterie 13 opět nasuňte na přístroj, až západka 12 hlasitě zaklapne.

Poznámka:

Ve víčku přihrádky na baterie 13 je integrován magnet a spona na opasek k upevnění přístroje.

10. Technické údaje

• Vyrobeno a kontrolováno: DIN EN 61010-1 a -031, IEC 61010-1 a -031, DIN EN 62471
• Ochrana před cizím napětím: max. 400 V≈, 50 Hz/ 60 Hz
• Kategorie měření: CAT III 300 V proti zemi

• Zkouška průchodnosti:
  Akusticky pomocí bzučáku pro měřicí odpory R ≤ 100 Ω - 200 Ω
  Opticky pomocí 3 stupňů kontrolek LED:
  100 Ω LED pro měřicí odpory R ≤ 100 Ω - 200 Ω
  1 kΩ LED pro měřicí odpory R ≤ 1 kΩ
  10 kΩ LED pro měřicí odpory R ≤ 10 kΩ

• Rozsah tolerance: ± 20 % maximální hodnoty stupně LED

• Hlasitost bzučáku: Stupeň 1 (potichu), stupeň 2 (středně), stupeň 3 (nahlas), stupeň 4 (bzučák: VYP, kapesní svítilna LED: SVÍTÍ).

- Napětí naprázdno: ≤ 4,5 V

- Zkušební proud: ≤ 30 μA

- Kontrola diod: \~ 1,5 V, max. 30 μA

- Rozpoznání cizího napětí: 6 V - 400 V AC/ DC, 50 Hz/ 60 Hz

- Vnitřní odpor: 166 kΩ

- Příkon proudu: I_s < 3,5 mA (400 V)

- Ukazatel polarity: od ± 6 V

- Zkouška vnějšího vodiče (fáze): U_n ≥ 230 V, 50 Hz/60 Hz

- Detektor přerušení kabelu: _nU ≥ 230 V, 50 Hz/60 Hz

- Stupeň znečištění: 2

- Stupeň krytí: IP 40 (DIN VDE 0470-1 IEC/ EN 60529)

4 - první číslice označení: ochrana proti přístupu k nebezpečným dílům a ochrana proti pevným cizím tělesům > průměr 1,0 mm

0 - druhá číslice označení: bez ochrany proti vodě

- Osazení baterií: 3 x Mignon, LR06/ AA (1,5 V)

- Hmotnost: cca 130 g

- Měřící vedení se zkušebními rukojeťmi: cca 1000 mm

- Rozsah provozních teplot: - 15 °C až + 55 °C

- Rozsah skladovacích teplot: - 15 °C až + 55 °C

- Relativní vlhkost vzduchu: 20 % do 80 %

- Intenzita světla LED kapesní svítilny: Stupeň 1 (25 %), stupeň 2 (50 %), stupeň 3 (75 %), stupeň 4 (100 %).

11. Všeobecná údržba

Vnější povrch krytu přístroje čistěte čistou, suchou utěrkou. Jestliže se dostanou nečistoty nebo usazeniny do oblasti baterie nebo přihrádky na baterie, i tyto části vyčistěte suchou utěrkou.

Jestliže nehodláte přístroj používat po delší dobu, vyjměte z něj baterie!

12. Ochrana životního prostředí

Vyčerpané baterie a přístroj na kondi jeho životnosti odevzdejte v příslušném systému vracení přístrojů a sběru elektrického a elektronického odpadu.
