ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IAN 384313 Livarno Lux

Οδηνίες συναρμολόγησης

IAN 409406_2207

IAN 409416_2207

IAN 409406_2207

IAN 409416_2207

DF AT CH GE IS HR BS NL PL CZ

SK H PK IT HU ■ HR RO RO OR

ΣΗΜΑΝΤΙΚΟ, ΦΥΛΑΞΕΤΕ ΩΣΤΕ ΝΑ ΜΠΟΡΕΙΤΕ ΝΑ ΑΝΑΤΡΕΞΕΤΕ ΑΝΑ ΠΑΣΑ ΣΤΙΓΜΗ: ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΝΑΓΝΩΣΗ ΤΩΝ ΟΔΗΓΙΩΝ ΧΕΙΡΙΣΜΟΥ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ.

DE AT CH

Lieferumfang 13

Technische Daten 13

Παραδοτέος εξοπλισμός 142

Τεχνικά χαρακτηριστικά 142

Προβλεπόμενη χρήση 143

Προειδοποιήσεις ασφαλείας 143

Κινδυνος για τη ζωή 143

Κίνδυνος τραυματισμού 143

Αποφυγή υλικών ζημιών 144

Σημαντικές πληροφορίες πριν από τη

συναρμολόγηση 144

Κατάλληλη επιφάνεια συναρμολόγησης .... 145

Κατάλληλα υλικά συναρμολόγησης ..... 145

Συναρμολόγηση 145

Συναρμολόγηση στηρίγματος οροφής 145

Συναρμολόγηση στηρίγματος δαπέδου 146

Συναρμολόγηση σωλήνα στήριξης ..... 146

Συναρμολόγηση σκελετού τέντας ...... 147

Στερέωση σκελετού τέντας στη βάση 147

Συναρμολόγηση βραχιόνων και σωλήνα πανιού τέντας 148

Χρήση 148

Αποθήκευση, καθαρισμός 148

Υποδείξεις ως προς την απόρριψη 148

Υποδείζεις σχετικά με την εγγύηση και τη διαδικασία σέρβις 149

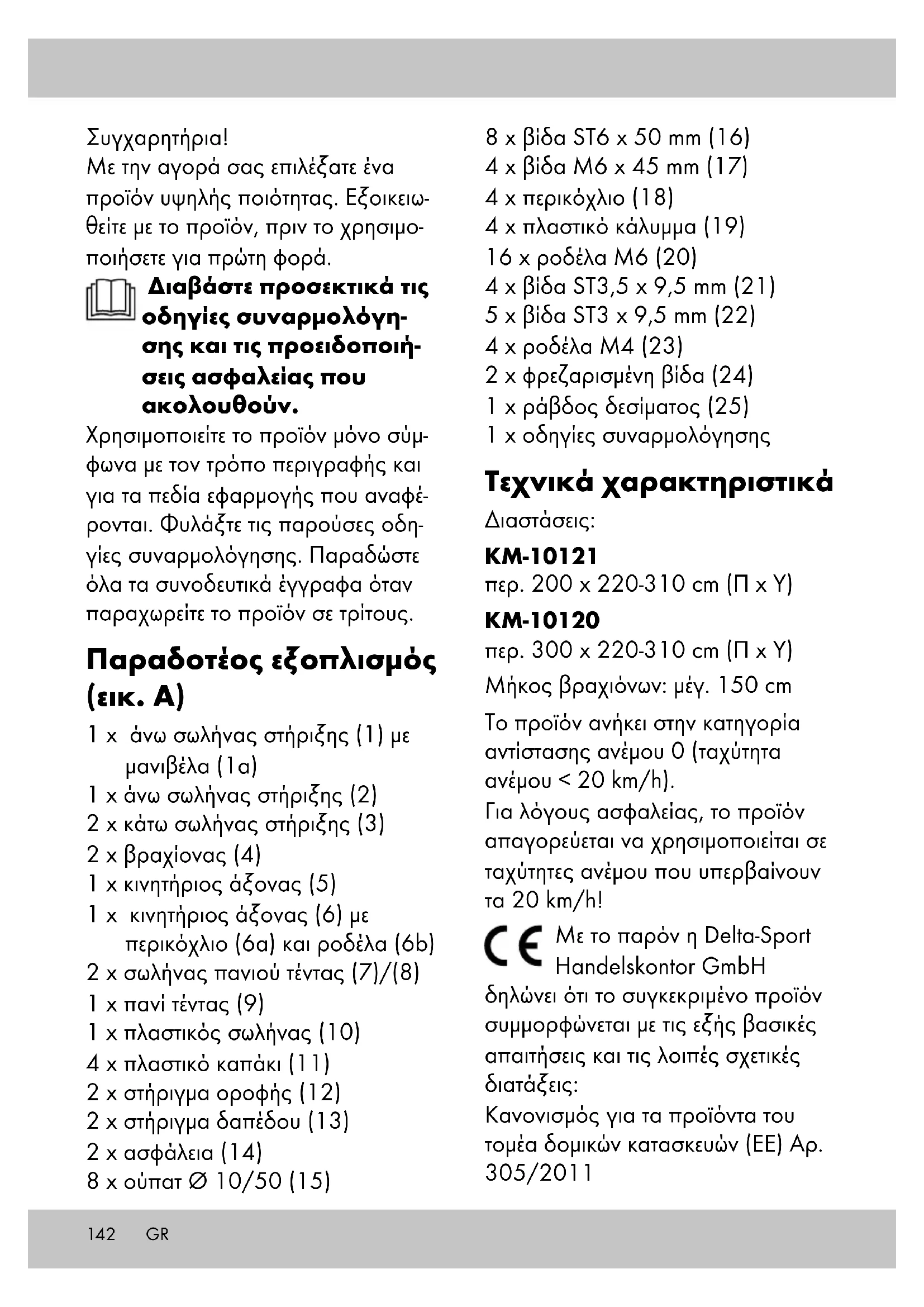

Με την αγορά σας επιλέξατε ένα προϊόν υψηλής ποιότητας. Εξοικειωθείτε με το προϊόν, πριν το χρησιμοποιήσετε για πρώτη φορά.

Διαβάστε προσεκτικά τις οδηγίες συναρμολόγη- σης και τις προειδοποιή- σεις ασφαλείας που ακολουθούν.

Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με τον τρόπο περιγραφής και για τα πεδία εφαρμογής που αναφέρονται. Φυλάξτε τις παρούσες οδηγίες συναρμολόγησης. Παραδώστε όλα τα συνοδευτικά έγγραφα όταν παραχωρείτε το προϊόν σε τρίτους.

Παραδοτέος εξοπλισμός (εικ. Α)

1 x ἀνω σωλήνας στήριξης (1) με μανιβέλα (1a)
1 x ἀνω σωλήνας στήριξης (2)
2 x κάτω σωλήνας στήριξης (3)
2 x βραχιονας (4)
1 x κινητήριος άξονας (5)
1 x κινητήριος άξονας (6) με περικόχλιο (6a) και ροδέλα (6b)
2 x σωλήνας πανιού τέντας (7)/(8)
1 x πανί τέντας (9)
1 x πλαστικός σωλήνας (10)
4 x πλαστικό καπάκι (11)
2 x στήριγμα οροφής (12)
2 x στήριγμα δαπέδου (13)
2 x ασφάλεια (14)
8 x ouπατ ∅ 10/50 (15)

8 × βiδα ST6 × 50 mm (16)
4 x βiδα M6 x 45 mm (17)
4 x περικόχλιο (18)
4 x πλαστικό κάλυμμα (19)
16 x ροδέλα Μ6 (20)
4 × βiδα ST3,5 × 9,5 mm (21)
5 × βiδα ST3 × 9,5 mm (22)
4 x ροδέλα Μ4 (23)
2 x φρεζαρισμένη βίδα (24)
1 x ράβδος δεσίματος (25)
1 x οδηγίες συναρμολόγησης

Τεχνικά χαρακτηριστικά

Διαστάσεις:

KM-10121

περ. 200 × 220-310 cm (Π × Y)

KM-10120

περ. 300 × 220-310 cm (Π × Y)

Μήκος βραχιόνων: μέγ. 150 cm

Το προϊόν ανήκει στην κατηγορία αντίστασης ανέμου 0 (ταχύτητα ανέμου < 20 km/h).

Για λόγους ασφαλείας, το προϊόν απαγορεύεται να χρησιμοποιείται σε ταχύτητες ανέμου που υπερβαίνουν τα 20 km/h!

CE Με το παρόν η Delta-Sport Handelskontor GmbH

δηλώνει ότι το συγκεκριμένο προϊόν συμμορφώνεται με τις εξής βασικές απαιτήσεις και τις λοιπές σχετικές διατάξεις:

Κανονισμός για τα προϊόντα του τομέα δομικών κατασκευών (ΕΕ) Αρ. 305/2011

Ημερομηνία κατασκευής

(μήνας/έτος): 12/2022

Προβλεπόμενη χρήση

Το προϊόν χρησιμεύει για την προστασία από τον ήλιο, π.χ. στο μπαλκόνι ή την ταράτσα, και προορίζεται για ιδιωτική χρήση σε εξωτερικούς χώρους. Το προϊόν δεν προορίζεται για εμπορική χρήση.

Προειδοποιήσεις ασφαλείας

⚠️ Κίνδυνος για τη ζωή!

• Μην αφήνετε τα παιδιά με τα υλικά συσκευασίας χωρίς επιτήρηση. Υπάρχει κίνδυνος ασφυξίας.
  • Το προϊόν δεν προορίζεται για σκαρφάλωμα και δεν είναι παιχνίδι! Βεβαιωθείτε ότι δεν κάθονται ή σκαρφαλώνουν πάνω στο προϊόν άτομα και, ιδιαίτερα, τα παιδιά. Το προϊόν μπορεί να πέσει.
  • Το μέγιστο φορτίο των μη πτυσσόμενων εξαρτημάτων απαγορεύεται να υπερβαίνει τα 15 kg!
• Ελέγχετε το προϊόν πριν από κάθε χρήση για βλάβες ή φθορές. Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο εφόσον βρίσκεται σε άριστη κατάσταση!

• Προσέξτε ώστε τα πλαστικά καπάκια να μην εμφανίζουν εξωτερικές βλάβες. Πρέπει να αντικαθιστάτε τα ελαπωματικά πλαστικά καπάκια.

• Κατά τη συναρμολόγηση σε μπαλκόνι ή σε μέρη που δεν βρίσκονται σε ισόγειο επίπεδο, πρέπει να βιδώσετε τα στηρίγματα του εδάφους και της οροφής με κατάλληλα υλικά συναρμολόγησης, για να αποτραπεί η πτώση του προϊόντος.

• Καθώς υπάρχει κίνδυνος πτώσης, πρέπει να διασφαλιστεί η επαρκής ασφάλεια με τη χρήση ιμάντα.

⚠️ Κίνδυνος τραυματισμού!

• Κατά το άνοιγμα και το κλείσιμο, προσέξτε ιδιαίτερα τα δάχτυλά σας. Υπάρχει κίνδυνος τραυματισμού αν τα μαγκώσετε.
  • Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο παρουσία ενηλίκων και δεν αποτελεί παιχνίδι.
• Πριν από τη χρήση του προϊόντος, βεβαιωθείτε ότι είναι σταθερό.
• Μην πλησιάζετε το προϊόν σε γυμνές φλόγες, ψησταριές ή σόμπες-μανιτάρι.
• Ελέγχετε πριν από κάθε χρήση ότι όλα τα εξαρτήματα έχουν συναρμολογηθεί σωστά.
• Η εσφαλμένη συναρμολόγηση μπορεί να επηρεάσει την ασφάλεια και τη λειτουργία.

• Απαγορεύεται η χρήση του προϊόντος σε αντίξοες καιρικές συνθήκες, όπως ισχυρό άνεμο, βροχή ή χιόνι.

• Άνοιγμα του προϊόντος σε ταχύτητες ανέμου που αναμένεται να ξεπεράσουν τα 20 km/h (απότομος άνεμος, τα μεγαλύτερα κλαδιά και τα δέντρα κινούνται και ο άνεμος ακούγεται καθαρά).

• Σε καμία περίπτωση μη χρησιμο- ποιείτε το προϊόν για την προστα- σία από την κακοκαιρία.
• Κλείνετε το προϊόν όταν πνέει ξαφνικός ισχυρός άνεμος ή υπάρχουν άλλες αντίξοες καιρικές συνθήκες.
• Πριν από το άνοιγμα και το κλείσι- μο του προϊόντος, βεβαιωθείτε ότι δεν βρίσκονται στον περιβάλλοντα χώρο άτομα ή αντικείμενα.
  • Το προϊόν σάς προστατεύει από την άμεση ηλιακή ακτινοβολία σε εξωτερικούς χώρους. Λόγω της αντανακλώμενης υπεριώδους ακτινοβολίας, πρέπει να χρησιμοποιείτε κατάλληλα μέσα προστασίας από τον ήλιο.
• Τοποθετήστε το προϊόν σε επίπεδο, οριζόντιο δάπεδο.
• Ελέγχετε τακτικά τη στερέωση όλων των βιδωτών συνδέσεων!
• Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα τα οποία προκλήθηκαν από τη μη τήρηση των παραπάνω προειδοποιήσεων ασφαλείας ή από μη ορθό χειρισμό.

⚠️ Αποφυγή υλικών ζημιών!

- Ασφαλίστε το προϊόν σε ακραίες καιρικές συνθήκες, όπως π.χ. ισχυρούς ανέμους. Αποθηκεύετε το προϊόν σε προστατευμένο χώρο.

Σημαντικές πληροφορί- ες πριν από τη συναρ- μολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για το ιδανικό κράτημα του προϊόντος, πρέπει να βιδώσετε σφιχτά τα στηρίγματα του εδάφους και της οροφής, ειδικά σε μπαλκόνι ή σε μέρη που δεν βρίσκονται σε ισόγειο επίπεδο. Εάν το προϊόν δεν είναι βιδωμένο στο δάπεδο και την οροφή, αίρεται κάθε ευθύνη του κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προτού ξεκινήσετε τη συναρμολόγηση του προϊόντος, μετρήστε το ύψος μεταξύ δαπέδου και οροφής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η συναρ- μολόγηση του προϊόντος πρέπει να πραγματοποιείται, λόγω του μεγέθους του, από τουλάχιστον δύο άτομα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Καθώς η χρήση εργαλείων/μηχανημάτων είναι αναγκαία, οι γνώσεις χειρωνακτικών εργασιών είναι απαραίτητες.

Κατάλληλη επιφάνεια συναρμολόγησης

Για συναρμολόγηση στην οροφή, ενδείκνυται ταβάνι από μπετόν ή φέρουσα ζύλινη κατασκευή με δοκάρι. Για συναρμολόγηση στο δάπεδο, ενδείκνυται θεμέλιο ή πλάκες από μπετόν ελάχιστων διαστάσεων 50 x 50 x 5 cm (Μ x Π x Β).

Υπόδειξη: Εὰν στερεώσετε το προ- їὸν σε ξύλινη κατασκευή με δοκάρι, πρέπει να βιδώσετε σφιχτὰ το προϊὸν πὰνω σε αυτὴν, διότι το ξύλο μετα- βάλλεται ανάλογα με τη θερμοκρα- σία και την υγρασία. Ενημερωθείτε σε ειδικὰ καταστήματα για τα κατάλληλα υλικὰ συναρμολόγησης.

Υπόδειξη: Άλλες κατασκευές συ- ναρμολόγησης πρέπει να ελέγχονται για την αντοχή και τη σταθερότητά τους από εξειδικευμένη εταιρεία.

Κατάλληλα υλικά συναρμολόγησης

Πριν από τη συναρμολόγηση του προϊόντος, πρέπει να αποφασίσετε για τα υλικά συναρμολόγησης. Εάν η επιφάνεια συναρμολόγησης είναι ανθεκτική, πρέπει να επιλέξετε τα κατάλληλα υλικά συναρμολόγησης για τη στερέωση.

Υλικά για τη στερέωση:

- Οὐπατ ∅ 10/50 (15) και βίδα ST6 x 50 mm (16) για μπετόν και φέροντες τοίχους.

- Bída ST6 x 50 mm (16) για φέρουσα ξύλινη κατασκευή.

Υπόδειξη: Ενημερωθείτε σε ειδικά καταστήματα σχετικά με τα κατάλληλα υλικά συναρμολόγησης για τα στηρίγματα δαπέδου και οροφής.

Συναρμολόγηση

Για τη συναρμολόγηση του προϊόντος, θα χρειαστείτε τα εξής εργαλεία που δεν περιλαμβάνονται στον πα-ραδοτέο εξοπλισμό: ένα κατάλληλο τρυπάνι, μια μετροταινία, ένα σταυ-ροκατσάβιδο, ένα ανοικτό κλειδί και ένα εξάγωνο κλειδί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Καθώς υπάρχει κίνδυνος πτώσης, πρέπει να διασφαλιστεί η επαρκής ασφάλεια με τη χρήση ιμάντα.

Υπόδειξη: Για το ιδανικό κράτημα του προϊόντος, πρέπει να βιδώσετε σφιχτά τα στηρίγματα του εδάφους και της οροφής, ειδικά σε μπαλκόνι ή σε μέρη που δεν βρίσκονται σε ισόγειο επίπεδο.

Συναρμολόγηση στηρίγματος οροφής

Σημαντικό: Τα δύο στηρίγματα οροφής πρέπει να βρίσκονται ακριβώς στην ευθεία και να έχουν απόσταση ακριβώς 190 cm (KM-10121) / 290 cm (KM-10120) μεταξύ τους (μετριέται μεταξύ των εσωτερικών τρυπών των δύο στηριγμάτων οροφής) (εικ. Ε).

Τοποθετήστε το στήριγμα οροφής (12) στην επιθυμητή θέση και σχεδιάστε 2 τρύπες αντικρυστά (εικ. Β).

1. Ανοίξτε 2 τρύπες με το αντίστοιχο εργαλείο στα προσχεδιασμένα σημεία. Βάλτε στις δύο τρύπες από 1 ούπατ (15) (εικ. C).

Υπόδειξη: Εὰν χρειάζεται λόγω της επιφάνειας συναρμολόγησης, χρησιμοποιήστε περισσότερα οὐπατ και βίδες.

1. Βάλτε ένα πλαστικό καπάκι (11) στο κάθε στήριγμα οροφής (12) και περάστε 2 βίδες (16) από κάθε ροδέλα (20) (εικ. D).

2. Συναρμολογήστε το στήριγμα οροφής στην οροφή.

3. Συναρμολογήστε το δεύτερο στήριγμα οροφής, όπως περιγράφεται στα βήματα 1 – 3.

Συναρμολόγηση στηρίγματος δαπέδου

1. Υπολογίστε την ακριβή θέση του στηρίγματος δαπέδου (13) με ένα σκοινί (δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό). Σημειώστε τα σχετικά σημεία και σχεδιάστε 2 τρύπες αντικριστά (εικ. F).

Υπόδειξη: Το στήριγμα δαπέδου (13) πρέπει να βρίσκεται κάθετα κάτω από το στήριγμα οροφής (12).

1. Ανοίξτε 2 τρύπες με το αντίστοιχο εργαλείο στα προσχεδιασμένα σημεία. Βάλτε στις δύο τρύπες από 1 ούπατ (15) (εικ. G).

Υπόδειξη: Εάν χρειάζεται λόγω της επιφάνειας συναρμολόγησης, χρησιμοποιήστε περισσότερα ούπατ και βίδες.

1. Βάλτε ένα πλαστικό καπάκι (11) σε κάθε στήριγμα δαπέδου (13) και περάστε 2 βίδες (16) από κάθε ροδέλα (20) (εικ. Η).

2. Συναρμολογήστε το στήριγμα δαπέδου στο δάπεδο.

3. Συναρμολογήστε το δεύτερο στή- ριγμα δαπέδου, όπως περιγράφε- ται στα βήματα 1 – 4.

Σημαντικό: Τα στηρίγματα δαπέδου πρέπει να βρίσκονται ακριβώς στην ευθεία και να έχουν απόσταση ακριβώς 190 cm (KM-10121) / 290 cm (KM-10120) μεταξύ τους (μετριέται μεταξύ των εσωτερικών τρυπών των δύο στηριγμάτων δαπέδου).

Συναρμολόγηση σωλήνων στήριξης (εικ. I)

Υπάρχουν 18 δυνατότητες ρύθμισης για να επιλέξετε το σωστό μήκος των σωλήνων στήριξης.

1. Συνδέστε καθέναν από τους άνω σωλήνες στήριξης (1)/(2) με τον κάτω σωλήνα στήριξης (3) στο σωστό μήκος.

2. Στερεώστε τους άνω σωλήνες στή- ριξης (1)/(2) και τον κάτω σωλήνα στήριξης (3) με 2 βίδες (17) και ροδέλες (20). Στερεώστε την κάθε βίδα (17) με ένα περικόχλιο (18) και μία ροδέλα (20). Στη συνέχεια, τοποθετήστε τα πλαστικά καλύμμα- τα (19) σε κάθε περικόχλιο.

Συναρμολόγηση σκελετού τέντας

1. Συνδέστε τους δύο σωλήνες του κινητήριου άξονα (5)/(6) μεταξύ τους (εικ. J).
2. Στερεώστε τον κινητήριο άξονα (5 + 6) με 4 βίδες (22).
3. Συνδέστε τους δύο σωλήνες πανιού τέντας (7)/(8) μεταξύ τους (εικ. J). Το κουμπί ασφάλισης πρέπει να φαίνεται ότι έχει κουμπώσει και να ακουστεί ένα κλικ.
4. Περάστε τον πλαστικό σωλήνα (10) στο πιο στενό τούνελ του πανιού τέντας (9).
5. Σπρώξτε το πανί τέντας με τον πλαστικό σωλήνα, όπως απεικονίζεται, μέσα στον κινητήριο άξονα (5 + 6).

Υπόδειξη: Προσέξτε η κάτω πτυχή του τούνελ (τούνελ σωλήνα πανιού τέντας) να δείχνει πάντα προς τα πάνω κατά τη συναρμολόγηση.

1. Περάστε τον σωλήνα πανιού τέντας (7 + 8) στο τούνελ του πανιού τέντας (9).

2. Βάλτε το άκρο του κινητήριου άξονα (5) στον οδηγό (2a) του σωλήνα στήριξης (2) (εικ. Κ).

Υπόδειξη: Ο οδηγός (2α) πρέπει να βρίσκεται ολόκληρος μέσα στον κινητήριο άξονα (5).

1. Αφαιρέστε το προσυναρμολογημένο περικόχλιο (6a) και τη ροδέλα (6b) από τον κινητήριο άξονα (6).

2. Βάλτε το άκρο του κινητήριου άξονα (6) στον σωλήνα στήριξης (1). Στερεώστε τον με το περικόχλιο (6a) και τη ροδέλα (6b) (εικ. K).

Υπόδειξη: Φροντίστε το μπουλόνι να είναι σωστά ευθυγραμμισμένο στον κινητήριο άξονα (6).

1. Στερεώστε τον κινητήριο άξονα (5) με 1 βίδα (22) (εικ. Κ).

Στερέωση σκελετού τέντας στη βάση

Σημαντικό: Η συναρμολόγηση του προϊόντος πρέπει να πραγμα- τοποιείται, λόγω του μεγέθους του, από τουλάχιστον δύο άτομα.

1. Αρχικά, τοποθετήστε τον σκελετό τέντας στα στηρίγματα οροφής (εικ. L).
2. Τοποθετήστε την ασφάλεια (14) στον βιδωτό ἀξονα (3α) (εικ. Μ).
3. Τοποθετήστε τη ράβδο δεσίματος (25) μέσα στην τρύπα του βιδω- τού άξονα (3a) και στρίψτε τη, για να αλλάξετε το ύψος του σωλήνα στήριξης (εικ. Μ).

Υπόδειξη: Λάβετε υπόψη το μέγιστο μήκος ανοίγματος (ἐως 5 cm) του βιδωτού άξονα (3a).

1. Στρίψτε την ασφάλεια (14) στο στήριγμα δαπέδου (13), για να στερεώσετε τον βιδωτό άξονα (εικ. Μ).

Υπόδειξη: Λάβετε υπόψη ότι μπο- ρείτε να περιστρέψετε προς τα έξω τον βιδωτό άξονα (3α) το πολύ έως 5 cm (εικ. Μ).

1. Στη συνέχεια, στερεώστε τους σωλήνες στήριξης σε κάθε στήριγμα οροφής με 2 βίδες (21) και ροδέλες (23) (εικ. Ν).

Υπόδειξη: Για πιο εὐκολη συναρ- μολόγηση, πριν από τη στερέωση των σωλήνων στήριξης, δημιουρ- γήστε δύο τρύπες στα στηρίγματα οροφής.

Συναρμολόγηση βραχιό- νων και σωλήνα πανιού τέντας

1. Βιδώστε τη φρεζαρισμένη βίδα (4a), το αντίστοιχο περικόχλιο (4b) και τη βάση του βραχίονα (4c) σε κάθε βραχίονα (4).
2. Βάλτε τη βάση βραχίονα (4c) σε έναν σωλήνα στήριξης (1/2) (εικ. Ο).

Υπόδειξη: Βεβαιωθείτε ότι στερεώσατε τις δύο βάσεις βραχιόνων (4c) στο ίδιο ύψος στους σωλήνες στήριξης (περ. 40 cm από την κάτω άκρη του άνω σωλήνα στήριξης μέχρι την κάτω άκρη της βάσης βραχίονα).

1. Βιδώστε τους βραχίονες σε κάθε βάση βραχίονα (4c) με τη φρεζαρισμένη βίδα (4a) και το αντίστοι-χο περικόχλιο (4b).

Υπόδειξη: Η φρεζαρισμένη βίδα (4a) δείχνει προς τα έξω.

1. Στερεώστε τους βραχίονες (4) σε κάθε σωλήνα πανιού τέντας (7 + 8) με τη φρεζαρισμένη βίδα (24) (εικ. P).

Χρήση (εικ. Κ)

1. Κρεμάστε τη μανιβέλα (1a) στην υποδοχή μανιβέλας (1b) του άνω σωλήνα στήριξης (1).
2. Γυρίστε τη μανιβέλα (1α), για να ανοίξετε και να κλείσετε το προϊόν.
3. Μετά από κάθε χρήση, απομακρύνετε τη μανιβέλα (1α) και φυλάξτε τη σε ασφαλές μέρος.

Αποθήκευση, καθαρισμός

Εάν δεν το χρησιμοποιείτε, αποθηκεύετε το προϊόν πάντα στεγνό και καθαρό σε θερμοκρασία δωματίου. Καθαρίστε μόνο με νερό και στη συνέχεια στεγνώστε το προϊόν με ένα πανί καθαρισμού. ΣΗΜΑΝΤΙΚΟ! Μην καθαρίζετε ποτέ το προϊόν με ισχυρά καθαριστικά. Αφήστε το προϊόν να στεγνώσει ανοιχτό.

Υποδείξεις ως προς την απόρριψη

Απορρίπτετε το προϊόν και τα υλικά συσκευασίας σύμφωνα με τις ισχύουσες τοπικές προδιαγραφές. Διατηρείτε τα υλικά συσκευασίας (όπως σακούλες μεμβράνης) μακριά από τα παιδιά. Για περαιτέρω πληροφορίες απόρριψης του χρησιμοποιημένου προϊόντος μπορείτε να ενημερώνεστε από την κοινότητα ή τη δημοτική διοίκηση.

Απορρίπτετε το προϊόν και τη συ- σκευασία με φιλικό προς το περιβάλ- λον τρόπο.

Ο κωδικός ανακύκλωσης χρησιμεύει στη σήμανση διαφόρων υλικών για την επαναχρησιμοποίηση στο κύκλωμα ανακύκλωσης. Ο κωδικός αποτελείται από ένα σύμβολο ανακύκλωσης για το κύκλωμα αξιοποίησης και έναν αριθμό, ο οποίος επισημαίνει το υλικό.

Υποδείζεις σχετικά με την εγγύηση και τη δια- δικασία σέρβις

Το προϊόν έχει κατασκευαστεί με μεγάλη προσοχή και υπό συ- νεχή έλεγχο. Η DELTA-SPORT HANDELSKONTOR GmbH παρέχει σε ιδιώτες τελικούς πελάτες τρία χρόνια εγγύηση για αυτό το προϊόν από την ημερομηνία αγοράς (διάρ- κεια εγγυήσεως), σύμφωνα με τους ακόλουθους όρους. Η εγγύηση ισχύει μόνο για σφάλματα υλικών και επεξεργασίας. Η εγγύηση δεν περιλαμβάνει εξαρτήματα, τα οποία υπόκεινται σε φυσιολογική φθορά και, συνεπώς, θεωρούνται φθειρό- μενα εξαρτήματα (π.χ. μπαταρίες), ούτε και εύθραυστα εξαρτήματα, π.χ. διακόπτες, συσσωρευτές ή εξαρτήμα- τα κατασκευασμένα από γυαλί.

Αξιώσεις από αυτή την εγγύηση αποκλείονται, σε περίπτωση που το προϊόν χρησιμοποιήθηκε εσφαλμένα ή καταχρηστικά ή δεν χρησιμοποιήθηκε στα πλαίσια των προβλεπόμενων όρων ή του προβλεπόμενου εύρους χρήσης ή δεν έχουν τηρηθεί προδιαγραφές των οδηγιών χρήσης, εκτός και εάν ο τελικός πελάτης αποδείξει ότι υφίσταται σφάλμα υλικού ή επεξεργασίας, το οποίο δεν οφείλεται σε μια από τις ως άνω καταστάσεις.

Οι αξιώσεις εγγυήσεως ισχύουν μόνο εντός του χρόνου εγγυήσεως και με την υποβολή της γνήσιας απόδειξης αγοράς. Παρακαλείσθε, λοιπόν, όπως φυλάξετε τη γνήσια απόδειξη αγοράς.

Σε περίπτωση παραπόνων, απευ- θυνθείτε αρχικά στην κάτωθι ανοιχτή γραμμή τηλεφωνικής εξυπηρέτησης ή επικοινωνήστε μαζί μας μέσω email. Εάν υφίσταται θέμα εγγυήσεως, θα επισκευάσουμε ή θα αντικαταστήσου- με δωρεάν το προϊόν ή θα επιστρέ- ψουμε το ποσό αγοράς – σύμφωνα με την κρίση μας. Λοιπά δικαιώματα εκ της εγγυήσεως δεν υφίστανται. Τα νόμιμα δικαιώματά σας, ειδικά οι αξιώσεις εγγυήσεως έναντι του εκάστοτε πωλητή, δεν περιορίζονται λόγω της παρούσας εγγύησης.

Με την αντικατάσταση της συ- σκευής, σύμφωνα με το ΝΟΜΟ 2251/1994, ξεκινάει εκ νέου η περίοδος της εγγύησης. Μετά την λήξη της εγγύησης προκύπτουσες επισκευές είναι με κόστος.

IAN: 409406_2207

IAN: 409416_2207

GR Σέρβις Ελλάδα

Tel.: [phone]

E-Mail: [e-mail]
