IAN 384313 - Jaluzea exterioară Livarno Lux - Manual de utilizare gratuit

Tip produs	Jaluzea exterioară
Marcă	Livarno Lux
Model	IAN 384313
Dimensiuni (lățime x înălțime)	aprox. 200 x 220-310 cm (KM-10121) / aprox. 300 x 220-310 cm (KM-10120)
Rază de acțiune a brațelor de ieșire	max. 150 cm
Clasă de rezistență la vânt	Clasa 0 (vânt < 20 km/h)
Utilizare conformă	Protecție solară exterioară pentru balcon sau terasă, uz privat
Materialul pânzei	Textil (nespecificat)
Materialul armăturii	Plastic și metal (oțel)
Sarcină maximă (părți neretractabile)	15 kg
Acționare	Manual prin manivelă
Reglarea înălțimii tuburilor verticale	18 poziții
Suprafață de montaj potrivită	Tavan din beton sau grindă de lemn; podea din beton sau dală ≥ 50x50x5 cm
Conținutul livrării	Tuburi verticale, brațe de ieșire, arbori de acționare, armătură din plastic, suporturi, dibluri, șuruburi, manivelă, etc.
Unelte necesare (nu sunt incluse)	Mașină de găurit, bandă de măsurat, șurubelniță cu cap în cruce, cheie, cheie hexagonală
Număr de persoane pentru montaj	Cel puțin 2 persoane
Întreținere și curățare	Curățați cu apă și cârpă; nu utilizați produse agresive; lăsați să se usuce deschis
Eliminare	Reciclabil; separați materialele; puncte de colectare
Garanție	3 ani, sub rezerva utilizării corecte și a prezentării bonului fiscal
Serviciu post-vânzare Franța	Tel. [phone]; Email: [e-mail]
Serviciu post-vânzare Belgia	Tel. [phone]; Email: [e-mail]
Precauții de siguranță	Nu utilizați când vântul >20 km/h; supravegheați copiii; sarcină max 15 kg; fixare sigură

Întrebări frecvente - IAN 384313 Livarno Lux

Cum se instalează storul exterior Livarno Lux?

Montajul necesită cel puțin două persoane și următoarele unelte: mașină de găurit, bandă de măsurat, șurubelniță cu cap în cruce, cheie și cheie hexagonală. Fixați mai întâi suporturile de tavan și podea, apoi montați tuburile verticale, armătura storului și, în final, brațele de ieșire. Urmați pașii detaliați din instrucțiuni, asigurându-vă că suporturile sunt bine aliniate (distanța exactă de 190 sau 290 cm în funcție de model).Purtați un ham de siguranță din cauza riscului de cădere.

Care este rezistența maximă la vânt?

Storul este clasificat în clasa de rezistență la vânt 0, ceea ce înseamnă că nu trebuie utilizat atunci când viteza vântului depășește 20 km/h. În caz de vânt puternic, închideți imperativ storul pentru a evita orice deteriorare sau accident.

Cum se curăță pânza storului?

Curățați pânza numai cu apă și o cârpă moale. Nu folosiți niciodată produse de curățare agresive sau abrazive. După curățare, lăsați storul să se usuce complet la aer în poziție deschisă înainte de a-l depozita.

Pot folosi acest stor pe timp de ploaie sau ninsoare?

Nu, storul este conceput numai pentru protecție solară și nu trebuie utilizat în caz de ploaie, ninsoare sau condiții meteorologice nefavorabile. Închideți storul pe vreme rea și depozitați-l într-un loc uscat și protejat.

Care este înălțimea reglabilă a tuburilor verticale?

Tuburile verticale oferă 18 poziții de reglare pentru a adapta înălțimea între 220 și 310 cm (în funcție de model: 200 cm sau 300 cm lățime). Folosiți șuruburile și piulițele furnizate pentru a fixa lungimea dorită.

Ce unelte sunt necesare pentru montaj?

Veți avea nevoie de o mașină de găurit potrivită, o bandă de măsurat, o șurubelniță cu cap în cruce, o cheie și o cheie hexagonală. Aceste unelte nu sunt incluse în livrare.

Care este sarcina maximă suportată de stor?

Sarcina maximă pe părțile neretractabile ale storului (de exemplu, dacă atârnați un obiect) nu trebuie să depășească 15 kg. Nu urcați niciodată pe stor.

Cum se acționează storul?

Storul se acționează manual cu ajutorul unei manivele (inclusă). Agățați manivela în inelul dedicat de pe tubul vertical superior, apoi rotiți pentru a deschide sau închide storul. După utilizare, scoateți manivela și depozitați-o într-un loc sigur.

Ce trebuie făcut în caz de vânt puternic?

De îndată ce viteza vântului depășește 20 km/h (crengi care se mișcă, vânt audibil), închideți imediat storul. În caz de furtună, nu îl utilizați pentru a vă proteja. Dacă este posibil, demontați și depozitați storul într-un loc adăpostit.

Care este durata garanției?

Storul beneficiază de o garanție de 3 ani de la data achiziției, care acoperă defectele de material și de fabricație. Păstrați bonul fiscal original ca dovadă. Garanția nu acoperă uzura normală sau utilizarea necorespunzătoare. Pentru orice reclamație, contactați serviciul post-vânzare la numerele indicate.

MANUAL DE UTILIZARE IAN 384313 Livarno Lux

Pericol de vătămare 122

Evitarea daunelor materiale ..... 123

Informații importante înainte de montare .... 123

Suprafața adecvată pentru montare 124

Material adecvat pentru montare 124

Montare 124

Montarea suportului de tavan ..... 125

Montarea suportului de podea .... 125

Montarea barelor de susținere .... 126

Montarea cadrului copertinei ..... 126

Fixarea cadrului copertinei în suport 127

Montarea brațelor de extindere și a tevii de cădere 127

Utilizaré 128

Depozitare și curățare 128

Instructiuni privind eliminarea 128

Indicații referitoare la garanție și operațiuni de service .... 128

GR

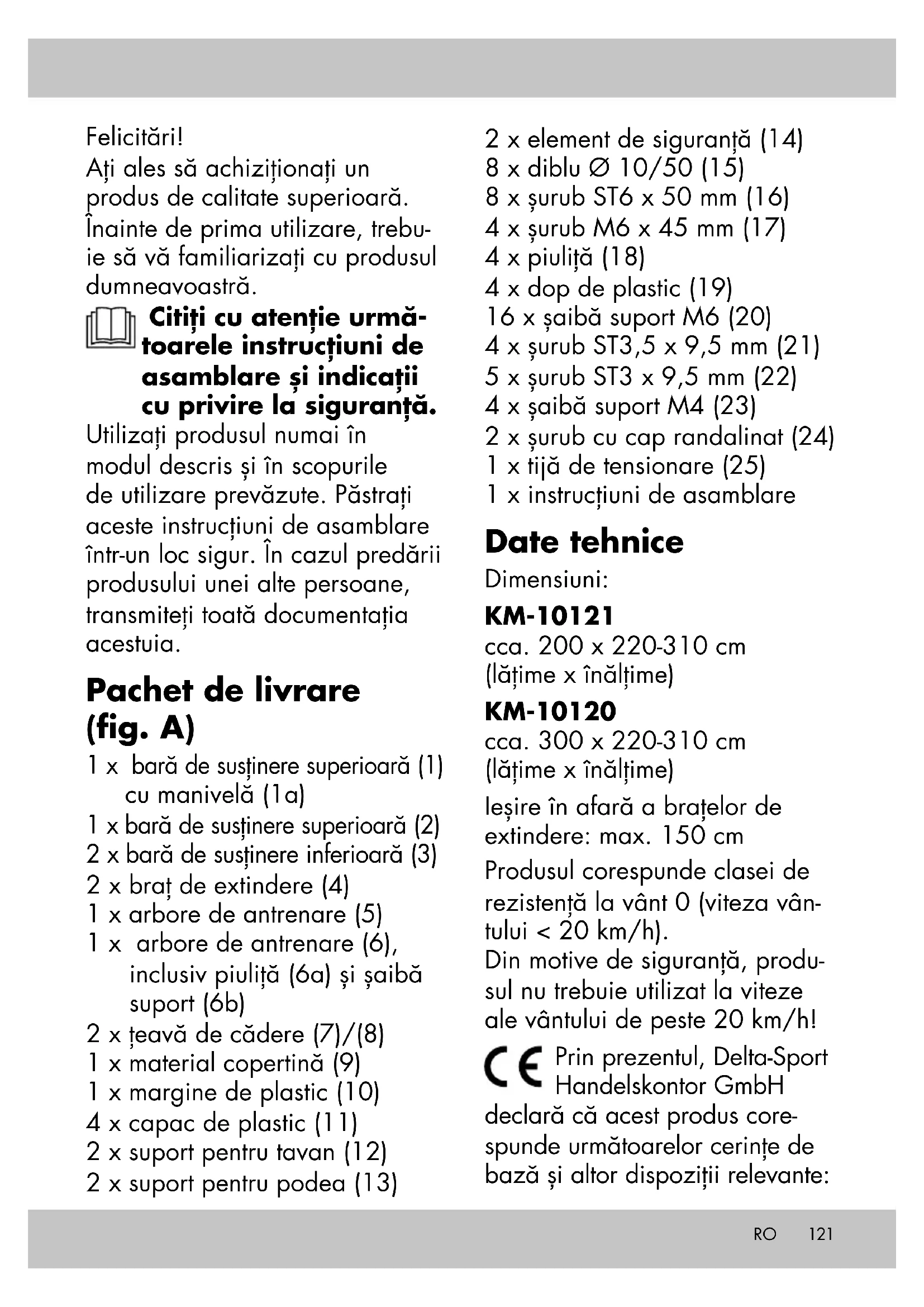

Ați ales să achiziționați un produs de calitate superioară. Înainte de prima utilizare, trebuie să vă familiarizați cu produsul dumneavoastră.

Citiți cu atenție urmă- toarele instrucțiuni de asamblare și indicații cu privire la siguranță.

Utilizați produsul numai în modul descris și în scopurile de utilizare prevăzute. Păstrați aceste instrucțiuni de asamblare într-un loc sigur. În cazul predării produsului unei alte persoane, transmiteți toată documentația acestuia.

Pachet de livrare (fig. A)

1 x bară de susținere superioară (1) cu manivelă (1a)
1 x bară de susținere superioară (2)
2 x bară de susținere inferioară (3)
2 x brat de extindere (4)
1 x arbore de antrenare (5)
1 x arbore de antrenare (6), inclusiv piuliță (6a) și șaibă suport (6b)
2 x teavă de cădere (7)/(8)
1 x material copertină (9)
1 x margine de plastic (10)
4 x capac de plastic (11)
2 x suport pentru tavan (12)
2 x suport pentru podea (13)

2 x element de siguranță (14)
8 x diblu ∅ 10/50 (15)
8 x şurub ST6 x 50 mm (16)
4 x şurub M6 x 45 mm (17)
4 x piuliţă (18)
4 x dop de plastic (19)
16 x șaibă suport M6 (20)
4 x şurub ST3,5 x 9,5 mm (21)
5 x şurub ST3 x 9,5 mm (22)
4 x șaibă suport M4 (23)
2 x şurub cu cap randalinat (24)
1 x tijă de tensionare (25)
1 x instrucțiuni de asamblare

Date tehnice

Dimensiuni:

KM-10121

cca. 200 x 220-310 cm

(lățime x înălțime)

KM-10120

cca. 300 x 220-310 cm (lățime x înălțime)

leşire în afară a brațelor de extindere: max. 150 cm

Produsul corespunde clasei de rezistență la vânt 0 (viteza vân- tului < 20 km/h).

Din motive de siguranță, produ- sul nu trebuie utilizat la viteze ale vântului de peste 20 km/h!

CE Prin prezentul, Delta-Sport Handelskontor GmbH declară că acest produs core-spunde următoarelor cerințe de bază și altor dispoziții relevante:

Regulament privind produse- le pentru construcții (UE) nr. 305/2011

Data de fabricatie (luna/anul): 12/2022

Destinatie de utilizare

Produsul este conceput pentru protecția împotriva soarelui în spații exterioare, de exemplu, balcon sau terasă, și este desti-nat uzului personal.

Produsul nu este destinat utilizării în scop comercial.

Indicații cu privire la siguranță

⚠️ Pericol de moarte!

- Nu lăsați niciodată copiii nesupravegheați în preajma materialului de ambalare. Există pericol de sufocare externă. - Produsul nu este un echipament pentru cățărat sau pentru joacă!

Asigurati-vă că nicio persoană, în special copii, nu se așa- ză pe produs sau nu se urcă pe acesta. Produsul se poate răsturna.

- Sarcina maximă a pieselor neretractabile ale copertinei nu trebuie să depășească 15 kg!

- Înainte de fiecare utilizare, verificați dacă produsul este deteriorat sau uzat.

Produsul trebuie utilizat numai în stare ireproşabilă!

• Asigurati-vă că nu există deteriorări la nivelul părții exterioare a capacelor de plastic. Capacele de plastic defecte trebuie înlocuite.
• În cazul montării în balcon sau în locuri de amplasare care nu se află la nivelul solului, suporturile de la nivelul podelei și al tavanului trebuie să fie înșurubate cu material de montare adecvat, pentru a evita căderea.
• Din cauza pericolului de căde-re existent, trebuie asigurată o fixare adecvată cu ajutorul unor chingi.

⚠️ Pericol de vătămare!

• Acordați o atenție deosebită la extindere și retractare pentru a nu vă răni degetele. Există pericol de vătămare prin strivire.
• Produsul trebuie utilizat numai sub supravegherea unui adult și nu trebuie utilizat ca jucărie.
• Înainte de utilizarea produsului, asigurati-vă că acesta este stabil.
• Asigurati-vă că nu există flăcări deschise, grătare sau încălzitoare de tip ciupercă în apropierea produsului.

• Înainte de fiecare utilizare, verificați dacă toate piesele sunt montate corespunzător.

• Montarea incorectă poate afecta siguranța și funcționarea.

• Produsul nu trebuie utilizat în cazul condițiilor meteorologice adverse, precum vânt puternic, ploaie sau ninsoare.
• Retractați produsul atunci când se anticipează viteze ale vân-tului de peste 20 km/h (vânt rece, crengile mari și copacii se mișcă și vântul poate fi auzit clar).
• Produsul nu trebuie utilizat în niciun caz pentru protectie împotriva condițiilor meteorologice adverse.
• Închideți produsul în cazul vân- tului excesiv de puternic sau în cazul altor condiții meteorolo- gice adverse.
• Înainte de deschiderea și închi-derea produsului, asigurați-vă că nu există persoane sau obiecte în zona de deschidere sau închidere.
• Produsul oferă protectie împotriva acțiunii directe a razelor soarelui în aer liber. Din cauza radiațiilor UV reflectate, nu este indicat să renunțați la utilizarea unui produs de protectie solară.
• Amplasați produsul pe o suprafață plană, orizontală.
• Verificați la intervale regulate dacă toate îmbinările înșu-rubate sunt fixe!

- Nu ne asumăm răspunderea pentru accidentele provocate de nerespectarea indicațiilor cu privire la siguranță de mai sus sau de utilizarea necores-punzătoare a produsului.

Evitarea daunelor materiale!

- Asigurati produsul în cazul unor condiții meteorologice extreme, de exemplu, în caz de vânt puternic. Depozitați produsul în spații protejate.

Informații importante înainte de montare

AVERTISMENT! Pentru o fixare optimă a produsului, suporturile de la nivelul podelei și tavanului trebuie să fie înșurubate corespunzător, în special pe balcoane sau în locuri de montare care nu se află la nivelul solului. Producătorul nu își asumă responsabilitatea pentru daunele rezultate în cazul omiterii înșurubării produsului la nivelul podelei și al tavanului.

AVERTISMENT! Înainte de a începe montarea produsului, măsurăți înălțimea dintre podea și tavan.

AVERTISMENT! Din cauza dimensiunilor, montarea produsu-lui trebuie realizată de cel puțin două persoane.

AVERTISMENT! Persoana/persoanele care montează produsul trebuie să dețină abilități prac-tice, deoarece este necesară utilizarea sculelor/mașinilor.

Suprafața adecvată pentru montare

Pentru montarea la nivelul tavanului este nevoie de un tavan din beton sau de o structură portantă din grinzi de lemn. Pentru montarea la nivelul podelei este nevoie de o fundație de beton sau de plăci de beton de min. 50 x 50 x 5 cm (L x l x A).

Indicatie: dacă fixați produsul la nivelul unei structuri din grinzi de lemn, produsul trebuie să fie strâns înșurubat, întrucât lemnul își schimbă forma în funcție de temperatură și umiditate. Consultați un furnizor de specialitate pentru a vă informa cu privire la materialele de montare adecvate.

Indicatie: condițiile de montare diferite de cele recomandate trebuie să fie verificate cu privire la capacitatea portantă și stabilitate de către o întreprindere de specialitate.

Material adecvat pentru montare

Înainte de montarea produsului este necesară determinarea materialului de montare.

Dacă suprafața de montare prezintă capacitatea portantă necesară, trebuie ales materialul de montare adecvat pentru fixare.

Material de fixare:

• Diblu ∅ 10/50 (15) și şurub ST6 x 50 mm (16) pentru beton și zidărie portantă.
• Šurub ST6 x 50 mm (16) pentru structuri portante din grinzi de lemn.

Indicatie: consultați un furnizor de specialitate pentru a vă informa cu privire la materialele de montare adecvate pentru suporturile de podea și tavan.

Montare

Pentru montarea produsului aveți nevoie de următoarele scule, care nu sunt incluse în pachetul de livrare: o bormașină adecva-tă, o ruletă, o șurubelniță cu cap în cruce, o cheie fixă, precum și o cheie hexagonală.

AVERTISMENT! Din cauza pericolului de cădere existent, trebuie asigurată o fixare adecvată cu ajutorul unor chingi.

Indicație: pentru o fixare optimă a produsului, suporturile de la nivelul podelei și tavanului trebuie să fie înșurubate cores-punzător.

Montarea suportului de tavan

Important: cele două suporturi de tavan trebuie să fie aliniate, la o distanță de 190 cm (KM-10121) / 290 cm (KM-10120) unul față de celălalt (distanță măsurată între orificiile interioare ale ambelor suporturi de tavan) (fig. E).

Aşezati suportul de tavan (12) în poziția dorită și marcați 2 orificii alăturate (fig. B).

1. Realizați 2 orificii la nivelul locurilor marcate, cu ajutorul unei scule corespunzătoare. Introduceți câte 1 diblu (15) în ambele orificii (fig. C).

Indicatie: utilizați dibluri și şuruburi diferite, dacă suprafața de montare necesită acest lucru.

1. Aşezati un capac de plastic (11) pe suportul de tavan (12) respectiv și introduceți 2 şu-ruburi (16) prin fiecare şaibă suport (20) (fig. D).

2. Montați suportul de tavan la nivelul tavanului.

3. Montați al doilea suport de tavan conform descrierii din pașii 1–3.

Montarea suportului de podea

1. Utilizați un fir cu plumb (nu este inclus în pachetul de livra-re) pentru a determina poziția exactă a suportului de podea (13). Marcați locurile cores-punzătoare și realizați mar- caje pentru 2 orificii alăturate (fig. F).

Indicatie: suportul de podea (13) trebuie să se afle exact perpendicular sub suportul de tavan (12).

1. Realizați 2 orificii la nivelul locurilor marcate, cu ajutorul unei scule corespunzătoare. Introduceți câte 1 diblu în ambele orificii (15) (fig. G).

Indicatie: utilizati dibluri și şuruburi diferite, în cazul în care suprafața de montare necesită acest lucru.

1. Aşezati un capac de plastic (11) pe suportul de podea (13) respectiv și introduceți 2 şuruburi (16) prin fiecare şaibă suport (20) (fig. H).

2. Montați suportul de podea la nivelul podelei.

3. Montați al doilea suport de podea conform descrierii din pașii 1–4.

Important: cele două suporturi de podea trebuie se fie aliniate, la o distanță de 190 cm (KM-10121) / 290 cm (KM-10120) unul față de celălalt (distanță măsurată între orificiile interioare ale ambelor suporturi de podea).

Montarea barelor de susținere (fig. I)

Aveți 18 posibilități de ajustare pentru a regla lungimea corectă a barelor de susținere.

1. După reglarea lungimii, îmbinați bara de susținere superioară (1)/(2) și bara de susținere inferioară (3).
2. Fixați bara de susținere superioară (1)/(2) și bara de susținere inferioară (3) cu 2 şuruburi (17) și şaibe suport (20). Fixați fiecare şurub (17) cu o piulită (18) și o şaibă suport (20). Apoi, aşezatii dopurile de plastic (19) pe piulițele respective.

Montarea cadrului copertinei

1. Conectați ambele bare ale arborelui de antrenare (5)/(6) una cu cealaltă (fig. J).

2. Fixați arborele de antrenare (5 + 6) cu 4 şuruburi (22).

3. Conectați ambele țevi de cădere (7)/(8) una cu cealaltă (fig. J). Butonul de blocare trebuie să fie vizibil și să emită un sunet la fixare.

4. Introduceți marginea de plastic (10) în tunelul îngust al materialului copertinei (9).
5. Împingeți materialul copertinei cu marginea de plastic, conform imaginii, la nivelul arbo- relui de antrenare (5 + 6).

Indicație: asigurați-vă că faldul inferior al tunelului (tunelul pentru țeava de cădere) este îndrep-tat întotdeauna în sus în timpul montajului.

1. Introduceți teava de cădere (7 + 8) în tunelul din materialul copertinei (9).

2. Introduceți capătul arborelui de antrenare (5) pe mecanismul de antrenare (2a) al barei de susținere (2) (fig. K).

Indicatie: mecanismul de antrenare (2a) trebuie să fie introdus complet în arborele de antrenare (5).

1. Îndepărtați piulița montată în prealabil (6a) și șaiba suport (6b) de la nivelul arborelui de antrenare (6).

2. Introduceți capătul arborelui de antrenare (6) în bara de susținere (1). Fixați-l cu ajutorul piuliței (6a) și al șaibei suport (6b) (fig. K).

Indicatie: asigurati-vă că bolțul de la nivelul arborelui de antrenare (6) este orientat corect.

1. Fixați arborele de antrenare (5) cu 1 şurub (22) (fig. K).

Fixarea cadrului copertinei în suport

Important: din cauza dimensiunilor, montarea produsului trebuie realizată de cel puțin două persoane.

1. Aşezati cadrul copertinei mai întâi în suporturile de tavan (fig. L).
2. Aşezati elementul de siguran-ță (14) pe fusul filetat (3a) (fig. M).
3. Introduceți tija de tensionare (25) prin orificiul din fusul filetat (3a) și rotiți-o pentru a modifica înălțimea barei de susținere (fig. M).

Indicatie: respectați lungi- mea maximă de ieșire în afară (max. 5 cm) a fusului filetat (3a). 4. Rotiți elementul de siguranță (14) pe suportul de podea (13) pentru a fixa fusul filetat (fig. M).

Indicație: asigurați-vă că fusul filetat (3a) este scos în afară max. 5 cm (fig. M).

1. Apoi, fixați barele de susținere la nivelul fiecărui suport de tavan cu 2 şuruburi (21) și șaibe suport (23) (fig. N).

Indicatie: pentru o montare mai simplă, realizați câte două orificii la nivelul suporturilor de tavan înainte de fixarea barelor de susținere.

Montarea brațelor de extindere și a țevii de cădere

1. La nivelul fiecărui braț de extindere (4), deșurubați șurubul randalinat (4a), piulița cores-punzătoare (4b) și suportul pentru brațul de extindere (4c).
2. Introduceți suportul pentru bra- țul de extindere (4c) la nivelul unei bare de susținere (1/2) (fig. O).

Indicație: asigurați-vă că ambele suporturi pentru brațele de extindere (4c) sunt fixate la aceeași înălțime pe barele de susținere (aprox. 40 cm de la muchia inferioară a barei de susținere superioare până la muchia inferioară a suportului pentru brațul de extindere).

1. Fixați brațele de extindere în suporturile pentru brațele de extindere (4c) cu șurubul randalinat (4a) și piulița cores-punzătoare (4b).

Indicatie: şurubul randalinat (4a) trebuie să fie îndreptat către exterior.

1. Fixați brațele de extindere (4) la nivelul țevii de cădere (7 + 8) cu șurubul randalinat (24) (fig. P).

Utilizare (fig. Q)

1. Atașați manivela (1a) la nivelul inelului pentru manivelă (1b) al barei de susținere superioare (1).
2. Rotiți manivela (1a) pentru a deschide sau a închide produsul.
3. Îndepărtați manivela (1a) după fiecare utilizare și depozitați-o într-un loc sigur.

Depozitare și curățare

În cazul în care nu îl folosiți, depozitați întotdeauna produ- sul în stare uscată și curată, la temperatura camerei. Curățați numai cu apă și apoi ștergeți cu o lavetă uscată. IMPORTANT! Nu curățați nicioda tă produsul cu detergenți agresivi. Lăsați produsul deschis pentru a se usca.

Instrucțiuni privind eliminarea

Eliminați produsul și materialele de ambalare în conformitate cu reglementările locale în vigoare. Nu lăsați materialele de ambalare (cum ar fi pungi din folie) la îndemâna copiilor. Puteți afla mai multe informații despre alte opțiuni de eliminare a articolului uzat de la municipalitatea sau administrația orașului. Eliminați articolul și ambalajul în mod ecologic.

Codul de reciclare este folosit pentru a identifica diferite materiale în vede-eturnării acestora în ciclul eciclare (Recycling). Codul format din simbolul de lare destinat să reflecte l de valorificare și un număr identifică materialul.

Indicații referitoare la garanție și operațiuni de service

Articolul a fost fabricat cu mare atenție și supus unui control permanent. DELTA-SPORT HAN-DELSKONTOR GmbH acordă clientilor finali privați o garanție de trei ani pentru acest articol de la data achiziției (perioada de garanție) în conformitate cu

următoarele dispoziții. Garanția se aplică doar pentru defectele de material și de prelucrare.

Garantia nu se extinde asupra părților supuse unei uzuri nor- male, fapt pentru care trebuie considerate piese consumabile (de ex. baterii), nici asupra pieselor fragile, de ex. butoane, accumulatori sau piese care sunt fabricate din sticlă.

Se exclude orice drept legal în legătură cu această garanție dacă articolul a fost utilizat necorespunzător sau abuziv, fără respectarea prevederilor stabilite sau al scopului de utilizare prevăzut sau dacă specificațiile din instrucțiunile de utilizare nu au fost respectate, cu excepția cazului în care clientul final poate dovedi că există defecte de material sau de prelucrare care nu se datorează uneia dintre circumstanțele menționate anterior.

Drepturile din garanție pot fi revendicate doar cu respectarea termenului de garanție și prin prezentarea bonului de casă în original. Vă rugăm astfel să păstrați bonul de casă în original. Durata garanției nu se va prelungi prin eventuale reparații realizate în baza garanției, ca urmare a garanției legale sau prin service-ul acordat după expirarea garanției. Acest lucru se aplică și în cazul pieselor înlocuite sau reparate. În cazul lipsei de conformitate survenite în peri- oada de garanție, termenul de garanție legală de conformitate și termenul garanției comercia- le se prelungesc cu durata de nefunctionare a produsului.

Pentru produsele de folosință îndelungată, înlocuite în peri-oada de garanție, va curge un nou termen de la data înlocuirii acestora.

Pentru reclamații, vă rugăm să vă adresați întâi liniei telefonice de service indicată mai jos sau să luați legătura cu noi prin e-mail. Dacă este un caz de garanție, articolul va fi reparat, înlocuit gratuit sau vi se va restitui prețul de achiziție – la alegerea noastră. Nu se acordă alte drepturi prin prezenta garanție. Drepturile dvs. legale, în special cererile de garanție față de vânzătorul respectiv, nu sunt restricționate de această garanție.

IAN: 409406_2207

IAN: 409416_2207

RO Service România

Tel.: [phone]

E-Mail: [e-mail]

Поздравления!
