Producttype	Buitenzonwering
Merk	Livarno Lux
Model	IAN 384313
Afmetingen (breedte x hoogte)	ca. 200 x 220-310 cm (KM-10121) / ca. 300 x 220-310 cm (KM-10120)
Uitval van de uitschuifarmen	max. 150 cm
Windweerstandsklasse	Klasse 0 (wind < 20 km/h)
Conform gebruik	Buitenzonwering voor balkon of terras, privégebruik
Materiaal van het doek	Textiel (niet gespecificeerd)
Materiaal van het frame	Kunststof en metaal (staal)
Maximale belasting (niet uitschuifbare delen)	15 kg
Bediening	Handmatig met zwengel
Hoogteverstelling van de verticale buizen	18 standen
Geschikt montageoppervlak	Betonnen plafond of houten balk; betonnen vloer of tegel ≥ 50x50x5 cm
Leveromvang	Verticale buizen, uitschuifarmen, aandrijfassen, kunststofframe, beugels, pluggen, schroeven, zwengel, enz.
Benodigde gereedschappen (niet meegeleverd)	Boormachine, meetlint, kruiskopschroevendraaier, sleutel, inbussleutel
Aantal personen voor montage	Minimaal 2 personen
Onderhoud en reiniging	Reinigen met water en doek; geen agressieve middelen gebruiken; laten drogen in geopende toestand
Afvoeren	Recyclebaar; materialen scheiden; inzamelpunten
Garantie	3 jaar, mits correct gebruik en overlegging van kassabon
Klantenservice Frankrijk	Tel. [phone] ; E-mail: [e-mail]
Klantenservice België	Tel. [phone] ; E-mail: [e-mail]
Veiligheidsmaatregelen	Niet gebruiken bij wind >20 km/h; toezicht op kinderen; max. belasting 15 kg; veilige bevestiging

Veelgestelde vragen - IAN 384313 Livarno Lux

Hoe installeer ik de buitenzonwering Livarno Lux?

De montage vereist minimaal twee personen en de volgende gereedschappen: boormachine, meetlint, kruiskopschroevendraaier, sleutel en inbussleutel. Bevestig eerst de plafond- en vloerbeugels, monteer vervolgens de verticale buizen en het frame van de zonwering, en tenslotte de uitschuifarmen. Volg de gedetailleerde stappen in de handleiding en zorg dat de beugels goed zijn uitgelijnd (exacte afstand van 190 of 290 cm, afhankelijk van het model).Draag een veiligheidsharnas vanwege het valrisico.

Wat is de maximale windweerstand?

De zonwering is geclassificeerd als windweerstandsklasse 0, wat betekent dat hij niet mag worden gebruikt wanneer de windsnelheid hoger is dan 20 km/h. Bij harde wind moet u de zonwering beslist sluiten om schade of ongelukken te voorkomen.

Hoe reinig ik het doek van de zonwering?

Reinig het doek alleen met water en een zachte doek. Gebruik nooit agressieve of schurende reinigingsmiddelen. Laat de zonwering na het reinigen volledig aan de lucht drogen in geopende stand voordat u hem opbergt.

Kan ik deze zonwering gebruiken bij regen of sneeuw?

Nee, de zonwering is uitsluitend ontworpen voor zonbescherming en mag niet worden gebruikt bij regen, sneeuw of ongunstige weersomstandigheden. Sluit de zonwering bij slecht weer en bewaar hem op een droge, beschermde plaats.

Wat is de instelbare hoogte van de verticale buizen?

De verticale buizen hebben 18 verstelbare standen om de hoogte aan te passen tussen 220 en 310 cm (afhankelijk van het model: 200 cm of 300 cm breedte). Gebruik de meegeleverde schroeven en moeren om de gewenste lengte vast te zetten.

Welke gereedschappen zijn nodig voor de montage?

U hebt een geschikte boormachine, een meetlint, een kruiskopschroevendraaier, een sleutel en een inbussleutel nodig. Deze gereedschappen worden niet meegeleverd.

Wat is de maximale belasting die de zonwering kan dragen?

De maximale belasting op de niet uitschuifbare delen van de zonwering (bijvoorbeeld als u een object ophangt) mag niet hoger zijn dan 15 kg. Klim nooit op de zonwering.

Hoe bedien ik de zonwering?

De zonwering wordt handmatig bediend met een zwengel (meegeleverd). Haak de zwengel in de daarvoor bestemde ring op de bovenste verticale buis en draai om de zonwering te openen of te sluiten. Verwijder de zwengel na gebruik en berg hem veilig op.

Wat te doen bij harde wind?

Zodra de windsnelheid hoger is dan 20 km/h (takken bewegen, wind hoorbaar), sluit de zonwering onmiddellijk. Gebruik hem bij storm niet als bescherming. Demonteer de zonwering indien mogelijk en berg hem op een beschutte plaats op.

Wat is de garantietermijn?

De zonwering heeft een garantie van 3 jaar vanaf de aankoopdatum, die materiaal- en fabricagefouten dekt. Bewaar de originele kassabon als bewijs. De garantie dekt geen normale slijtage of oneigenlijk gebruik. Neem voor klachten contact op met de klantenservice op de vermelde nummers.

GEBRUIKSAANWIJZING IAN 384313 Livarno Lux

Kans op lichamelijk letsel 41

Voorkomen van materiële schade ..... 42

Belangrijke informatie voor

de montage 42

Geschikt montageoppervlak 42

Geschikt montagemateriaal 43

Montage 43

Plafondsteun monteren 43

Bodemsteun monteren 44

Standbuizen monteren 44

Zonneschermconstructie monteren 44

Zonneschermconstructie in de steun vastzetten 45

Uitvalarmen en valbuis monteren 45

Gebruik 46

Opslag, reiniging 46

Afvalverwerking 46

Opmerkingen over garantie en

serviceafhandeling 46

PL

Zakres dostawy 48

Dane techniczne 48

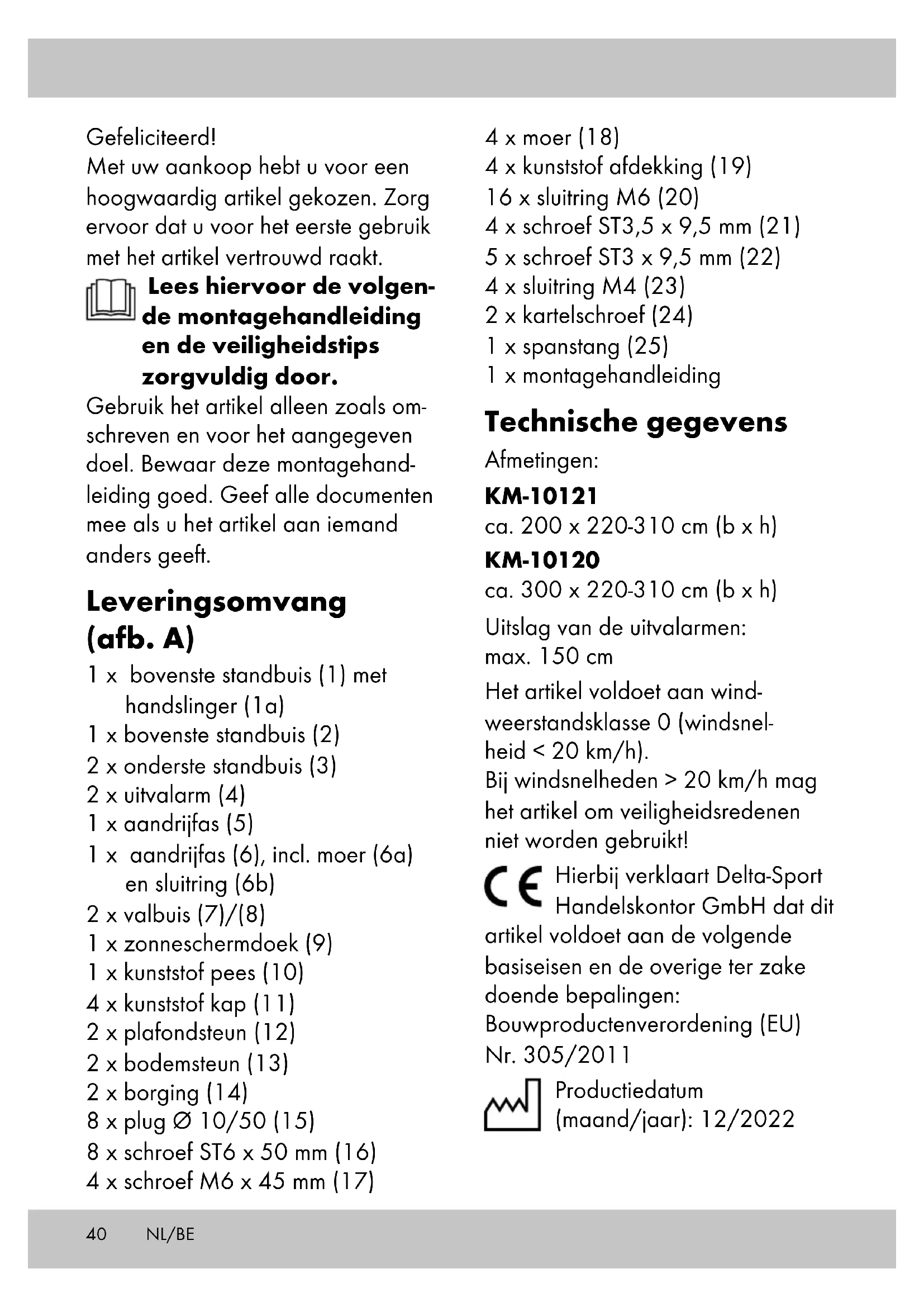

Met uw aankoop hebt u voor een hoogwaardig artikel gekozen. Zorg ervoor dat u voor het eerste gebruik met het artikel vertrouwd raakt.

Lees hiervoor de volgen- de montagehandleiding en de veiligheidstips zorgvuldig door.

Gebruik het artikel alleen zoals omschreven en voor het aangegeven doel. Bewaar deze montagehandleiding goed. Geef alle documenten mee als u het artikel aan iemand anders geeft.

1 x bovenste standbuis (1) met handslinger (1a)
1 x bovenste standbuis (2)
2 x onderste standbuis (3)
2 x uitvalarm (4)
1 x aandrijfas (5)
1 x aandrijfas (6), incl. moer (6a) en sluitring (6b)
2 x valbuis (7)/(8)
1 x zonneschermdoek (9)
1 x kunststof pees (10)
4 x kunststof kap (11)
2 x plafondsteun (12)
2 x bodemsteun (13)
2 x borging (14)
8 x plug ∅ 10/50 (15)
8 x schroef ST6 x 50 mm (16)
4 x schroef M6 x 45 mm (17)

4 x moer (18)
4 x kunststof afdekking (19)
16 x sluitring M6 (20)
4 x schroef ST3,5 x 9,5 mm (21)
5 x schroef ST3 x 9,5 mm (22)
4 x sluitring M4 (23)
2 x kartelschroef (24)
1 x spanstang (25)
1 x montagehandleiding

Technische gegevens

Afmetingen:

KM-10121

ca. 200 x 220-310 cm (b x h)

KM-10120

ca. 300 × 220 - 310 cm (b x h)

Uitslag van de uitvalarmen:

max. 150 cm

Het artikel voldoet aan wind- weerstandsklasse 0 (windsnel- heid < 20 km/h).

Bij windsnelheden > 20 km/h mag het artikel om veiligheidsredenen niet worden gebruikt!

CE Hierbij verklaart Delta-Sport Handelskontor GmbH dat dit artikel voldoet aan de volgende basiseisen en de overige ter zake doende bepalingen:

Bouwproductenverordening (EU)

Nr. 305/2011

Productiedatum

(maand/jaar): 12/2022

Beoogd gebruik

Dit artikel is ontwikkeld als zonweering voor buiten, bijv. op het balkon of terras, en gemaakt voor particulier gebruik.

Het artikel is niet bestemd voor zakelijk gebruik.

Veiligheidstips

⚠️ Levensgevaar!

• Laat kinderen nooit zonder toezicht alleen met het verpakkingsmateriaal. Er bestaat verstikkingsgevaar.
• Het artikel is geen klim- of speel-toestel! Zorg ervoor dat niemand, in het bijzonder kinderen, op het artikel gaat staan of zich eraan omhoogtrekt. Het artikel kan omvallen.
• De maximale belasting van de niet-inschuifbare onderdelen van het zonnescherm mag niet hoger zijn dan 15 kg!
• Controleer het artikel voor elk gebruik op beschadigingen of slijtage. Het artikel mag alleen in goede staat worden gebruikt!

• Let erop dat de kunststof kappen geen uitwendige beschadigingen vertonen. Defecte kunststof kappen moeten worden vervangen.

• Bij de montage op balkons of niet gelijkvloers gelegen montageplaatsen moeten de bodem- en plafondsteunen met geschikt montagemateriaal worden vastgeschroefd om een val te voorkomen.

• Vanwege het bestaande valgevaar moet u ervoor zorgen dat u met een gordel voldoende bent gezekerd.

⚠️ Kans op lichamelijk letsel!

• Let bij het in- en uitschuiven met name op uw vingers. Er bestaat een kans op lichamelijk letsel door beknelling.
• Het artikel mag alleen worden gebruikt onder toezicht van volwassenen en mag niet worden gebruikt als speelobject.
• Let er voordat u het artikel gebruikt op of dit voldoende stabiliteit biedt.
• Gebruik geen open vuur, barbecues of terrasverwarmers in de buurt van het artikel.
• Controleer voor elk gebruik of alle onderdelen juist zijn gemonteerd.
• Een onjuist uitgevoerde montage kan de veiligheid en werking beïnvloeden.

• Het artikel mag niet in ongunstige weersomstandigheden zoals harde wind, regen of sneeuw worden gebruikt.

• Schuif het artikel in wanneer er windsnelheden van meer dan 20 km/h worden verwacht (frisse wind, grotere takken en bomen bewegen en wind is duidelijk hoorbaar).

• Gebruik het artikel in geen geval als bescherming bij noodweer.
• Sluit het artikel bij toenemende wind of andere ongunstige weersomstandigheden.
• Verzeker u er voordat u het artikel opent en sluit van dat zich geen personen of voorwerpen in het openings- of sluitgebied bevinden.
• Het artikel biedt bescherming te-gen directe zonnestraling buitens-huis. In verband met reflecterende uv-straling moet een passend zonnebrandmiddel worden gebruikt.
• Plaats het artikel op een vlakke ondergrond die waterpas is.
• Controleer regelmatig of alle schroeven goed zijn aangedraaid!
• Voor ongelukken die worden veroorzaakt door het negeren van de bovenstaande veiligheidstips of ondeskundig gebruik kan geen aansprakelijkheid worden genomen.

⚠️ Voorkomen van materiële schade!

- Zet het artikel vast bij extreme weersomstandigheden, zoals harde wind. Berg het artikel op in een beschutte ruimte.

Belangrijke informatie voor de montage

WAARSCHUWING! Voor een optimale bevestiging van het artikel moeten de bodem- en plafondsteunen stevig worden vastgeschroefd, in het bijzonder op balkons of niet gelijkvloers gelegen montageplaatsen.

Als u het artikel niet aan bodem en plafond vastschroeft, vervalt elke aansprakelijkheid van de fabrikant.

WAARSCHUWING! Voordat u aan de montage van het artikel begint, meet u de hoogte tussen bodem en plafond op.

WAARSCHUWING! De montage van het artikel moet vanwege de grootte door ten minste twee personen worden uitgevoerd.

WAARSCHUWING! Omdat er met gereedschap/machines moet worden gewerkt, is ambachtelijke kennis onontbeerlijk.

Geschikt montageoppervlak

Voor de plafondmontage is een betonnen plafond of een dragende houten balkconstructie geschikt. Voor de bodemmontage is een betonfundering of zijn betonplaten van min. 50 x 50 x 5 cm (l x b x d) geschikt.

Aanwijzing: als u het artikel aan een houten balkconstructie bevestigt, moet u het artikel goed eraan vastschroeven, omdat hout onder invloed van de temperatuur en vocht van vorm verandert. Informeer in een vakhandel welke montagematerialen geschikt zijn.

Aanwijzing: andere montageondergronden moeten door een gespecialiseerd bedrijf op draagkracht en vastheid worden gecontroleerd.

Geschikt montagemateriaal

Voordat het artikel wordt gemon- teerd, moet worden bepaald welk montagemateriaal vereist is.

Als het montageoppervlak draagkrachtig is, moet het hierbij passende montagemateriaal voor de bevestiging worden uitgekozen.

Bevestigingsmateriaal:

• Plug ∅ 10/50 (15) en schroef ST6 x 50 mm (16) voor beton en dragend metselwerk.
• Schroef ST6 x 50 mm (16) voor dragende houten balkconstructie.

Aanwijzing: informeer in een vakhandel welke montagemateria- len voor de bodem- en plafondsteun geschikt zijn.

Montage

Voor de montage van het artikel hebt u het volgende, niet meegeleverde gereedschap nodig: een geschikte boormachine, een meetlint, een kruiskopschroevendraaier, een moersleutel en een binnenzeskantsleutel.

WAARSCHUWING! Vanwege het bestaande valgevaar moet u ervoor zorgen dat u met een gordel voldoende bent gezekerd.

Aanwijzing: voor een optimale bevestiging van het artikel moeten de bodem- en plafondsteunen stevig worden vastgeschroefd.

Plafondsteun monteren

Belangrijk: beide plafondsteunen moeten precies op een lijn liggen en op een afstand van exact 190 cm (KM-10121) / 290 cm (KM-10120) van elkaar liggen (gemeten tussen de boorgaten aan de binnenkant van beide plafondsteunen) (afb. E). Breng de plafondsteun (12) op de gewenste plaats aan en teken 2 tegenover elkaar liggende gaten af (afb. B).

1. Boor op de afgetekende plaatsen 2 gaten met adequaat gereedschap. Steek in beide gaten 1 plug (15) (afb. C).

Aanwijzing: gebruik zo nodig andere pluggen en schroeven, als het montageoppervlak dit vereist.

1. Plaats een kunststof kap (11) op de betreffende plafondsteun (12) en voer 2 schroeven (16) door de betreffende sluitring (20) (afb. D).

2. Monteer de plafondsteun aan het plafond.

3. Monteer de tweede plafondsteun zoals beschreven in stap 1 - 3.

Bodemsteun monteren

1. Lijn met een touw de precieze positie van de bodemsteun (13) (niet meegeleverd) loodrecht uit. Markeer de betreffende plaatsen en teken 2 tegenover elkaar liggende gaten af (afb. F).

Aanwijzing: de bodemsteun (13) moet zich loodrecht onder de plafondsteun (12) bevinden.

1. Boor op de afgetekende plaatsen 2 gaten met adequaat gereedschap. Steek in beide gaten 1 plug (15) (afb. G).

Aanwijzing: gebruik zo nodig andere pluggen en schroeven, als het montageoppervlak dit vereist.

1. Plaats een kunststof kap (11) op de betreffende bodemsteun (13) en voer 2 schroeven (16) door de betreffende sluitring (20) (afb. H).

2. Monteer de bodemsteun aan de bodem.

3. Monteer de tweede bodemsteun zoals beschreven in stap 1 - 4.

Belangrijk: de bodemsteunen moeten precies op een lijn liggen en op een afstand van exact 190 cm (KM-10121) / 290 cm (KM-10120) van elkaar liggen (gemeten tussen de boorgaten aan de binnenkant van beide bodemsteunen).

Standbuizen monteren (afb. I)

U hebt 18 instelmogelijkheden om de juiste lengte van de standbuizen te bepalen.

1. Koppel telkens de bovenste standbuis (1)/(2) en de onderste standbuis (3) op de passende lengte aan elkaar.

2. Maak telkens de bovenste standbuis (1)/(2) en de onderste standbuis (3) vast met 2 schroeven (17) en sluitringen (20). Maak de betreffende schroef (17) vast met een moer (18) en sluitring (20). Plaats ten slotte de kunststof afdekkingen (19) op de moeren.

Zonneschermconstructie monteren

1. Schuif de beide aandrijfasbuizen (5)/(6) in elkaar (afb. J).
2. Maak de aandrijfas (5 + 6) vast met 4 schroeven (22).
3. Schuif de beide valbuizen (7)/(8) in elkaar (afb. J). De vergrendelingsknop moet hierbij zichtbaar en hoorbaar vastklikken.
4. Voer de kunststof pees (10) in de smallere tunnel van het zonne-schermdoek (9).
5. Schuif het zonneschermdoek met de kunststof pees zoals afgebeeld in de aandrijfas (5 + 6).

Aanwijzing: zorg ervoor dat de tunnelplooi aan de onderkant (valbuistunnel) tijdens de montage altijd naar boven wijst.

1. Voer de valbuis (7 + 8) in de valbuistunnel van het zonnescherm-doek (9).
2. Schuif het uiteinde van de aan-drijfas (5) op de meenemer (2a) van de standbuis (2) (afb. K).

Aanwijzing: de meenemer (2a) moet zich helemaal in de aandrijfas (5) bevinden.

1. Verwijder de voorgemonteerde moer (6a) en sluitring (6b) van de aandrijfas (6).
2. Schuif het uiteinde van de aandrijf-as (6) in de standbuis (1). Bevestig deze met behulp van de moer (6a) en sluitring (6b) (afb. K).

Aanwijzing: let erop dat u de pen van de aandrijfas (6) goed uitlijnt.

1. Maak de aandrijfas (5) vast met 1 schroef (22) (afb. K).

Zonneschermconstructie in de steun vastzetten

Belangrijk: de montage van het artikel moet vanwege de grootte door ten minste twee personen worden uitgevoerd.

1. Plaats de zonneschermconstructie eerst in de plafondsteunen (afb. L).

2. Plaats de borging (14) op de schroefdraadspil (3a) (afb. M).

3. Steek de spanstang (25) door de boring van de schroefdraadspil (3a) en draai eraan om de hoogte van de standbuis te veranderen (afb. M).

Aanwijzing: houd rekening met de maximale uitschuiflengte (max.

5 cm) van de schroefdraadspil (3a).
4. Draai de borging (14) op de bodemsteun (13) om de schroefdraadspil vast te maken (afb. M).

Aanwijzing: houd er rekening mee dat de schroefdraadspil (3a) max. 5 cm mag worden uitgedraaid (afb. M).

1. Maak ten slotte de standbyizen aan de betreffende plafondsteun vast met 2 schroeven (21) en sluitringen (23) (afb. N).

Aanwijzing: boor voor een eenvoudigere montage telkens twee gaten in de plafondsteunen voor, voordat u de standbuizen vastmaakt.

Uitvalarmen en valbuis monteren

1. Neem telkens een uitvalarm (4) en schroef de kartelschroef (4a), de bijbehorende moer (4b) en de uitvalarmsteun (4c) los.
2. Schuif de uitvalarmsteun (4c) op een standbuis (1/2) (afb. O).

Aanwijzing: zorg ervoor dat beide uitvalarmsteunen (4c) op dezelfde hoogte aan de standbuizen zijn bevestigd (houd daarbij een afstand van ca. 40 cm van de onderkant van de bovenste standbuis tot de onderkant van de uitvalarmsteun aan).

1. Schroef de uitvalarmen met de kartelschroef (4a) en de bijbehorende moer (4b) vast in de betreffende uitvalarmsteun (4c).

Aanwijzing: de kartelschroef (4a) wijst hierbij naar buiten.

1. Bevestig de beide uitvalarmen (4) aan de valbuis (7 + 8) met de kartelschroef (24) (afb. P).

Gebruik (afb. Q)

1. Steek de handslinger (1a) in het slingeroog (1b) van de bovenste standbuis (1).
2. Draai aan de handslinger (1a) om het artikel te openen of te sluiten.
3. Verwijder de handslinger (1a) na elk gebruik en bewaar deze op een veilige plaats.

Opslag, reiniging

Bewaar het artikel wanneer u dit niet gebruikt altijd droog en schoon op kamertemperatuur.

Reinig alleen met water en veeg vervolgens droog met een schoonmaakdoek.

BELANGRIJK! Reinig nooit met agressieve reinigingsmiddelen. Laat het artikel in geopende staat drogen.

Afvalverwerking

Voer het artikel en de verpak- kingsmaterialen af in overeen- stemming met de actuele lokale voorschriften. Berg verpakkingsmaterialen (zoals bv. foliezakjes) op buiten het bereik van kinderen. Bijkomende informatie over de afvoer van het onbruikbaar geworden artikel krijgt u bij uw gemeente- of stadsbestuur. Voer het artikel en de verpakking milieuvriendelijk af.

De recyclingcode dient om verschillende materialen voor recyclingdoeleinden te kelen. De code bestaat uit eeningsymbool voor de recycling- en een nummer dat het riaal kenmerkt.

Opmerkingen over garantie en serviceafhandeling

Het artikel werd met de grootste zorgvuldigheid en onder permanent toezicht geproduceerd. De firma DELTA-SPORT HANDELSKONT-OR GmbH verleent particuliere eindklanten op dit artikel drie jaar garantie, te rekenen vanaf de datum

van aankoop (garantietermijn) en dit op grond van de volgende bepalingen. De garantie geldt alleen voor materiaal- en verwerkingsfouten.

De garantie is niet van toepassing op onderdelen die aan een normale slijtage onderhevig zijn en daarom als niet-slijtvaste onderdelen te beschouwen zijn (bv. batterijen) en evenmin op breekbare onderdelen, bv. schakelaars, accu's of onderdelen die van glas gemaakt zijn.

Uit de garantie voortvloeiende claims zijn uitgesloten als het artikel onvakkundig, verkeerd of niet in het kader van de voorziene bepaling of in het kader van het voorziene gebruiksdoeleinde gebruikt werd of indien richtlijnen in de gebruiks-aanwijzing niet in acht genomen werden, tenzij de eindklant aantoont dat er sprake is van een materiaal- of verwerkingsfout die niet op één van de hoger vermelde omstandig-heden gebaseerd is.

Uit de garantie voortvloeiende claims kunnen alleen tijdens de garantieperiode op vertoon van de originele kassabon ingediend worden. Gelieve daarom de originele kassabon te bewaren. De garantieperiode wordt door eventuele reparaties op grond van de garantie, wettelijke waarborg of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Gelieve u bij klachten in eerste instantie tot de hieronder vermelde servicehotline te richten of met ons per e-mail contact op te nemen. Is er sprake van een garantiegeval, dan wordt het artikel door ons - naar onze keuze - voor u gratis gerepareerd, wordt het vervangen of wordt de aankoopsom terugbetaald. Verdere rechten op grond van de garantie bestaan niet.

Uw wettelijke rechten, in het bijzonder rechten op garantie tegenover de betreffende verkoper, worden door deze garantie niet beperkt.

IAN: 409406_2207

IAN: 409416_2207

BE Service België

Tel.: [phone]

E-Mail: [e-mail]

NL Service Nederland

Tel.: [phone]

E-Mail: [e-mail]

Gratulujemy!
