ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 110 R Bp Pack Kärcher

Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 1.9.2021 Περιεχόμενα Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο

Αυτή η ηλεκτρική σκούπα στίλβωσης και αναρρόφησης χρησιμοποιείται για τον υγρό καθαρισμό ή το γυάλισμα επίπεδων

Με τη ρύθμιση της ποσότητας νερού και απορρυπαντικού, η συσκευή μπορεί να προσαρμοστεί στην εκάστοτε εργασία καθαρισμού. Η δοσολογία του απορρυπαντικού προσαρμόζεται μέσω της προσθήκης στο δοχείο ή μέσω συσκευής δοσολογίας (επιλογή δόσης).

πότισμα με βούρτσα είτε εξαρτάται από την ταχύτητα είτε είναι σταθερό. Το πλάτος εργασίας και η χωρητικότητα των δοχείων καθαρού και βρόμικου νερού (βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά") επιτρέπουν έναν αποτελεσματικό καθαρισμό με μεγάλη διάρκεια ζωής. Η συσκευή διαθέτει μηχανισμό κίνησης.

Ανάλογα με την εκάστοτε εργασία καθαρισμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.kaercher.com. Προβλεπόμενη χρήση Η συσκευή αυτή προορίζεται για επαγγελματική και βιομηχανική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεων. Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία στις παρούσες οδηγίες χρήσης. ●Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον καθαρισμό λείων δαπέδων που δεν είναι ευαίσθητα στην υγρασία ή στο γυάλισμα. ●Αυτή η συσκευή προορίζεται για χρήση σε εσωτερικούς χώρους. ●Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται μεταξύ +5°C και +40°C. ●Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ.

είναι κατάλληλη για μέγιστο ύψος νερού 1 cm. Μην τη χρησιμοποιείτε σε μια περιοχή εάν υπάρχει κίνδυνος υπέρβασης της μέγιστης στάθμης νερού. ●Κατά τη χρήση φορτιστών ή μπαταριών επιτρέπεται να χρησιμοποιούνται μόνο τα εγκεκριμένα εξαρτήματα που παρατίθενται στο εγχειρίδιο λειτουργίας. Κάποιος διαφορετικός συνδυασμός θα πρέπει να επιβεβαιωθεί από τον προμηθευτή του τροφοδοτικού

●Η συσκευή δεν προορίζεται για τον καθαρισμό δρόμων δημόσιας κυκλοφορίας. ●Η συσκευή δεν πρέπει να χρησιμοποιείται σε δάπεδα ευαίσθητα στην πίεση. Λάβετε υπόψη το επιτρεπόμενο επιφανειακό φορτίο του δαπέδου. Το επιφανειακό φορτίο που προκαλείται από τη συσκευή καθορίζεται στα τεχνικά δεδομένα. ●Η συσκευή δεν είναι κατάλληλη για

σε χώρους όπου υφίσταται κίνδυνος έκρηξης. ●Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με τη μέγιστη ανωφέρεια (βλ. Κεφάλαιο «Τεχνικά Δεδομένα»). Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό

• Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH Γενικές υποδείξεις p. 164

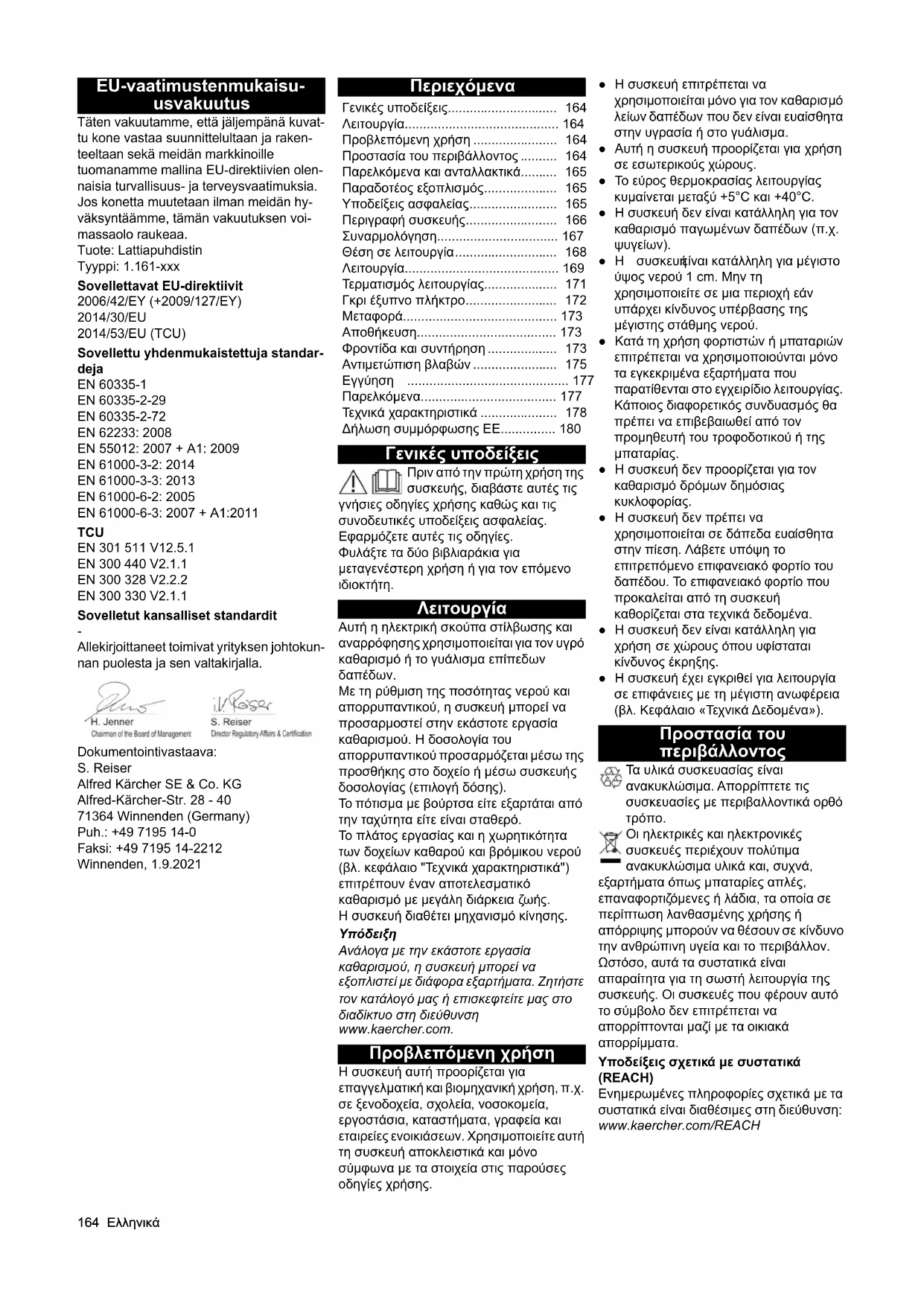

• Λειτουργία p. 164
• Προβλεπόμενη χρήση p. 164
• Προστασία του περιβάλλοντος p. 164
• Παρελκόμενα και ανταλλακτικά p. 165
• Παραδοτέος εξοπλισμός p. 165
• Υποδείξεις ασφαλείας p. 165
• Περιγραφή συσκευής p. 166
• Συναρμολόγηση p. 167
• Θέση σε λειτουργία p. 168
• Λειτουργία p. 169
• Τερματισμός λειτουργίας p. 171
• Γκρι έξυπνο πλήκτρο p. 172
• Μεταφορά p. 173
• Αποθήκευση p. 173
• Φροντίδα και συντήρηση p. 173
• Αντιμετώπιση βλαβών p. 175
• Εγγύηση p. 177
• Παρελκόμενα p. 177
• Τεχνικά χαρακτηριστικά p. 178
• Δήλωση συμμόρφωσης E Ε Ελληνικά 165 Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Υποδείξεις ασφαλείας Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες οδηγίες χρήσης και το συνοδευτικό έντυπο υποδείξεων ασφαλείας για συσκευές καθαρισμού με βούρτσες, αριθ. 5.956- p. 180

251.0 και ενεργήστε ανάλογα.

Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με περιορισμένη ανωφέρεια (βλ. Κεφάλαιο «Τεχνικά Δεδομένα»). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή μπορεί να ανατραπεί Κίνδυνος τραυματισμού Χρησιμοποιήστε τη συσκευή μόνο σε επιφάνειες που δεν υπερβαίνουν την επιτρεπόμενη κλίση (βλέπε κεφάλαιο «Τεχνικά Δεδομένα»). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχήματος λόγω εσφαλμένης λειτουργίας Ενδεχόμενος τραυματισμός ατόμων. Οι χειριστές πρέπει να εκπαιδευτούν κατάλληλα στη χρήση αυτής της συσκευής. Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καπάκια και τα

Ελλιπή ή τροποποιημένα συστήματα

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας. Διακόπτης ασφαλείας Για άμεση διακοπή όλων των λειτουργιών: Ρυθμίστε το διακόπτη ασφαλείας στο «0». ●Η συσκευή φρενάρει απότομα, όταν ο διακόπτης ασφαλείας είναι απενεργοποιημένος. ●Ο διακόπτης ασφαλείας λειτουργεί απευθείας σε όλες τις λειτουργίες της

Διακόπτης καθίσματος Εάν ο χειριστής εγκαταλείψει το κάθισμα κατά τη διάρκεια της εργασίας ή κατά την οδήγηση, ο διακόπτης καθίσματος απενεργοποιεί τον κινητήρα μετά από μικρή καθυστέρηση. Σύμβολα επάνω στη συσκευή

Κίνδυνος πρόκλησης ζημιάς Το νερό θα προκαλέσει βλάβη στην τουρμπίνα αναρρόφησης. Μη γεμίζετε ή ρίχνετε νερό σε αυτό το άνοιγμα.

Κίνδυνος εγκαυμάτων Τα στοιχεία που σημειώνονται με αυτήν τη σημείωση ζεσταίνονται κατά τη λειτουργία. Μην αγγίζετε εξαρτήματα που επισημαίνονται με αυτόν τον τρόπο. Αφήστε αυτά τα εξαρτήματα να κρυώσουν πριν εργαστείτε στη

Κίνδυνος ατυχήματος Σε κλίσεις, υπάρχει αυξημένος κίνδυνος ανατροπής σε υψηλές

Οδηγήστε αργά προς τα κάτω. Μην την ενεργοποιήσετε προς την

Όταν οδηγείτε γρήγορα, αποφεύγετε στροφές με μεγάλη γωνία διεύθυνσης. Σύμβολα προειδοποιήσεων Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες προειδοποιητικές υποδείξεις: Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς και σε αυτό εδώ το εγχειρίδιο. Να φοράτε προστατευτικά

Κρατάτε τα παιδιά μακριά από οξέα και μπαταρίες. Κίνδυνος έκρηξης Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα. Κίνδυνος εγκαύματος από οξέα Πρώτες βοήθειες. Προειδοποίηση

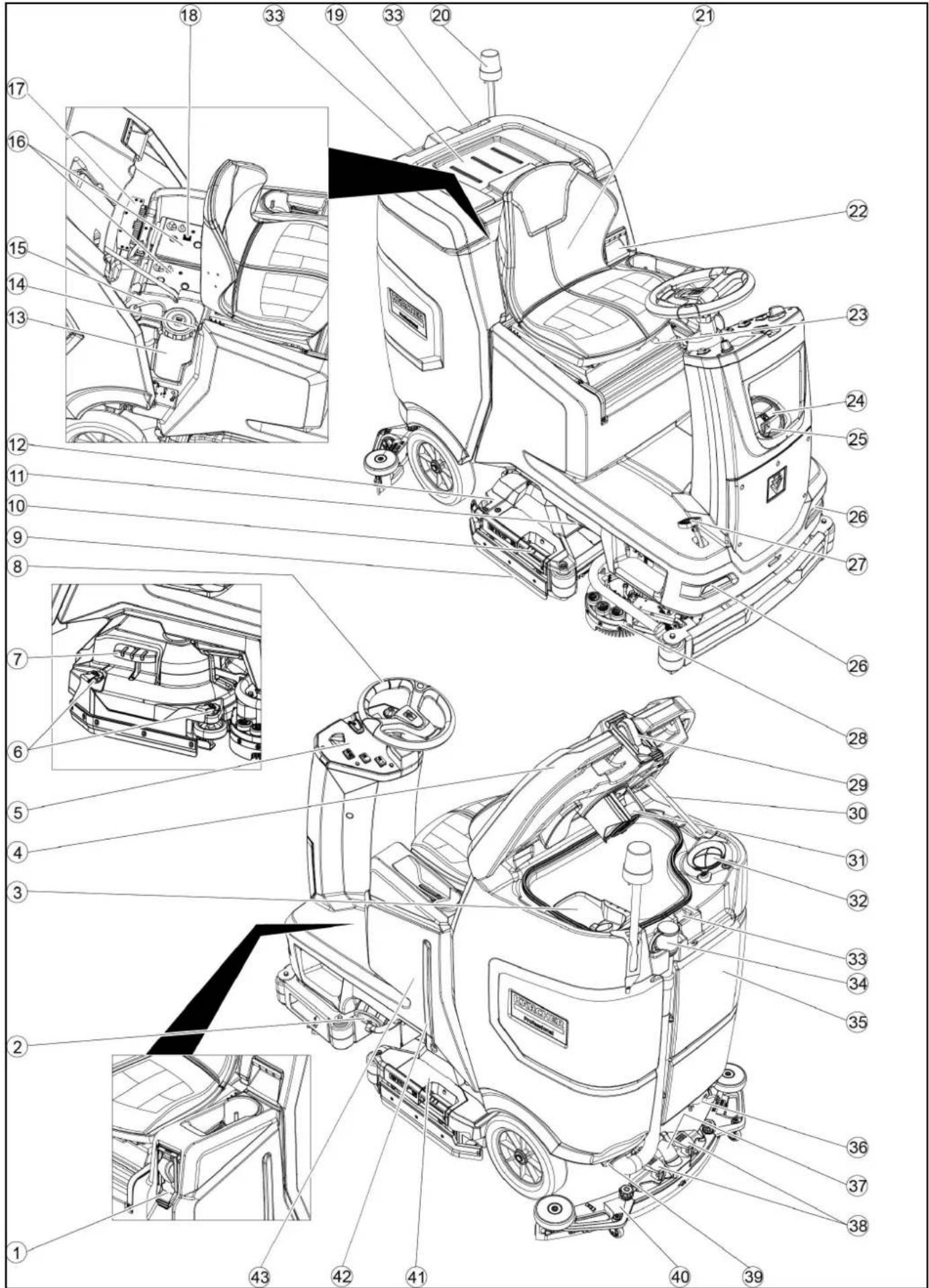

Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.166 Ελληνικά Περιγραφή συσκευής Επισκόπηση συσκευήςΕλληνικά 167 1 * Σύστημα πλήρωσης 2 Πώμα δεξαμενής καθαρού νερού με φίλτρο καθαρού νερού 3 Φίλτρο ογκωδών ρύπων 4 Καπάκι δεξαμενής ακάθαρτου νερού 5 Πίνακας χειρισμού 6 Καντράν υαλοκαθαριστήρα (μόνο κεφαλή καθαρισμού D) 7 Πεντάλ αλλαγής βούρτσας (μόνο κεφαλή καθαρισμού D) 8 Τιμόνι 9 Υαλοκαθαριστήρας 10 Λαβή αλλαγής βούρτσας (μόνο κεφαλή καθαρισμού R) 11 Πλαϊνό φως 12 Κάδος απορριμάτων (μόνο κεφαλή καθαρισμού R) 13 Δοχείο απορρυπαντικού 14 Πινακίδα τύπου 15 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού 16 Μπαταρία 17 * Εσωτερικός φορτιστής 18 Υποδοχή μπαταρίας (με εξωτερικό

Φορτιστής καλωδίου δικτύου (με εσωτερικό φορτιστή) 19 Χώρος αποθήκευσης για σετ καθαρισμού «Homebase Box» 20 * Προειδοποιητική λυχνία 21 Κάθισμα 22 Ξεκλείδωμα δοχείου βρώμικου νερού 23 Μοχλός ρύθμισης καθίσματος 24 Άνοιγμα πλήρωσης της δεξαμενής καθαρού νερού 25 Στήριγμα σωλήνα 26 Φως πορείας ημέρας 27 Πεντάλ γκαζιού 28 * Πλαϊνή πλύση-στέγνωμα 29 * Σύνδεση νερού για σύστημα έκπλυσης δοχείου βρώμικου νερού 30 Υποστήριξη καπακιού δοχείου βρώμικου νερού 31 Φλοτέρ 32 Φίλτρο χνουδιών 33 Αποθήκευση για μπάρα αναρρόφησης 34 Εύκαμπτος σωλήνας απορροής ακάθαρτου νερού με διάταξη δοσολόγησης 35 Δοχείο ακάθαρτου νερού 36 * Βάση σφουγγαρόπανου 37 Ελαστικός σωλήνας αναρρόφησης 38 Μοχλός σύσφιξης για μπάρα αναρρόφησης 39 Πώμα δοχείου βρώμικου νερού 40 Μπάρα αναρρόφησης 41 Κεφαλή καθαρισμού 42 Ένδειξη στάθμης πλήρωσης καθαρού

43 Δοχείο καθαρού νερού

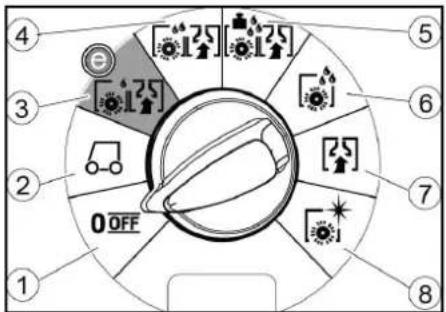

• Προαιρετικά Χρωματική σήμανση ●Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα. ●Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι. Πίνακας χειρισμού 1 *Διακόπτης για πλαϊνή πλύση-

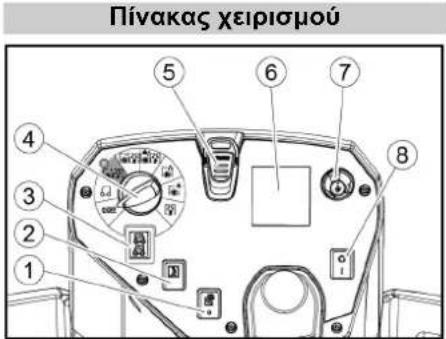

2 Κόρνα 3 Διακόπτης κατεύθυνσης 4 Διακόπτης προγράμματος 5 Έξυπνο πλήκτρο 6 Οθόνη 7 Κουμπί πληροφοριών 8 Διακόπτης ασφαλείας Διακόπτης προγράμματος 1 OFF Η συσκευή είναι απενεργοποιημένη. 2 Μεταφορά Οδηγήστε στην τοποθεσία λειτουργίας. 3 Τρίψιμο/αναρρ: Eco Στεγνώστε το πάτωμα (με μειωμένη ποσότητα νερού και μειωμένη ταχύτητα βούρτσας) και καθαρίστε το ακάθαρτο νερό (με μειωμένη ισχύ αναρρόφησης). 4 Τρίψιμο/αναρρόφηση Στεγνώστε το πάτωμα και καθαρίστε το ακάθαρτο νερό. 5 Τρίψιμο/αναρρ: Heavy Στεγνώστε το πάτωμα (με αυξημένη πίεση βούρτσας) και καθαρίστε το ακάθαρτο νερό. 6 Μόνο τρίψιμο Τοποθέτηση χωρίς καθάρισμα Στεγνώστε το πάτωμα και αφήστε το απορρυπαντικό να δράσει. 7 Μόνο αναρρόφηση Απορροφήστε τις βρομιές. 8 Στίλβωση Γυαλίστε το πάτωμα με υψηλή ταχύτητα βούρτσας χωρίς εφαρμογή υγρού. Στήριγμα μπάρας αναρρόφησης ●Όταν οδηγείτε μέσα από στενούς χώρους, η μπάρα αναρρόφησης μπορεί να αφαιρεθεί και να κρεμαστεί σε ένα από τα ανοίγματα στο καπάκι της δεξαμενής ακάθαρτου νερού.

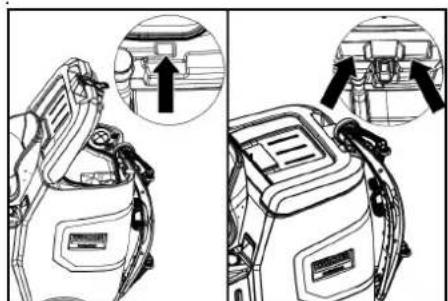

Η μπάρα αναρρόφησης μπορεί να κρεμαστεί στην εσοχή στη δεξαμενή ακάθαρτου νερού για αποθήκευση. Σύμβολα επάνω στη συσκευή

• Προαιρετικά Συναρμολόγηση

1. Αφαιρέστε τις μεμβράνες συσκευασίας.

2. Αφαιρέστε τους ιμάντες.

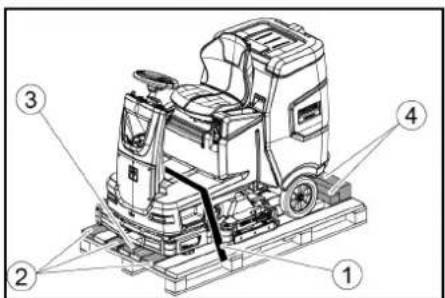

1 Ιμάντας 2 Σανίδα 3 Τάκος 4 Καδρόνι

3. Αφαιρέστε τάκο, καδρόνια και σανίδες.

Τα εξαρτήματα που πρέπει να αφαιρεθούν επισημαίνονται με γκρι χρώμα στην εικόνα.

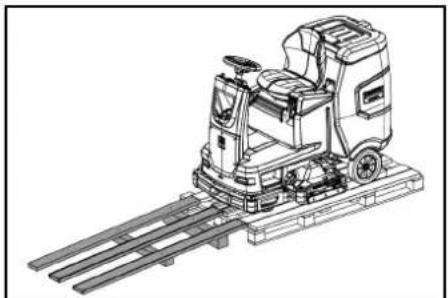

4. Αφού αφαιρέσετε σανίδα και καδρόνια,

τοποθετήστε μια ράμπα μπροστά από την παλέτα και στερεώστε με τους κοχλίες για πλάκες υποστήριξης. Άνοιγμα εκροής δεξαμενής καθαρού νερού Άνοιγμα εκροής δεξαμενής ακάθαρτου νερού Στάθμη πλήρωσης δεξαμενής καθαρού νερού (50%) Σημείο πρόσδεσης *Βάση σφουγγαρόπανου Σύστημα πλήρωσης σύνδεσης

Σύνδεση νερού συστήματος έκπλυσης δεξαμενής ακάθαρτου

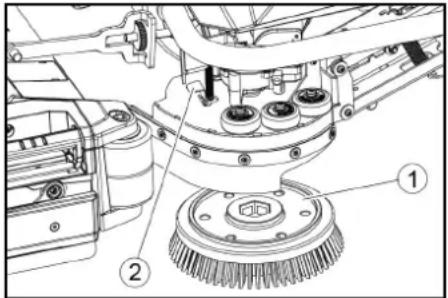

Αλλαγή βούρτσας168 Ελληνικά

5. Τοποθετήστε τις μπαταρίες εάν η

συσκευή παραδόθηκε χωρίς μπαταρίες (βλ. Κεφάλαιο «Πριν από τη θέση σε λειτουργία/μπαταρίες»).

6. Προώθηση της συσκευής μπροστά από

την παλέτα (βλ. Κεφάλαιο «Λειτουργία/

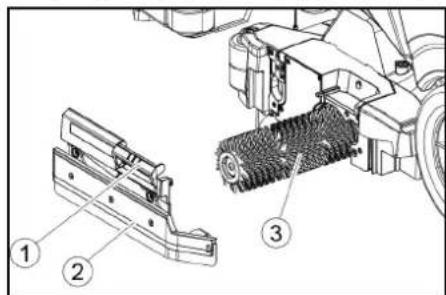

Τοποθέτηση των βουρτσών

1. Η τοποθέτηση των βουρτσών

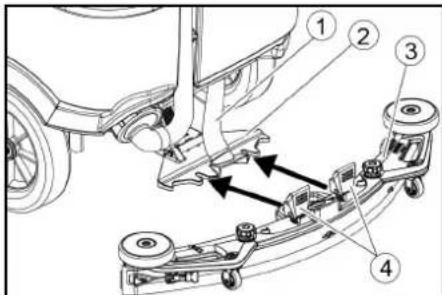

περιγράφεται στο κεφάλαιο «Εργασίες συντήρησης». Συναρμολόγηση μπάρας αναρρόφησης

1. Περιστρέψτε και τους δύο μοχλούς

σύσφιξης προς τα πάνω. 1 Ελαστικός σωλήνας αναρρόφησης 2 Ανάρτηση μπάρας αναρρόφησης 3 Μπάρα αναρρόφησης 4 Μοχλός σύσφιξης

2. Τοποθετήστε την μπάρα αναρρόφησης

στην ανάρτηση μπάρας αναρρόφησης.

3. Περιστρέψτε και τους δύο μοχλούς

σύσφιξης κάτω τα πάνω.

Συνιστώμενες μπαταρίες

• Ελάχιστος όγκος του χώρου φόρτισης

** Ελάχιστη ροή αέρα μεταξύ του χώρου φόρτισης μπαταριών και του περιβάλλοντος Τοποθέτηση και σύνδεση μπαταριών

Αφαίρεση και τοποθέτηση των

Ασταθής θέση του μηχανήματος Προσέξτε την ασφαλή θέση του μηχανήματος κατά την αφαίρεση και τοποθέτηση των μπαταριών.

Αντιμετάθεση της πολικότητας Καταστροφή του ηλεκτρονικού συστήματος

Κατά τη σύνδεση της μπαταρίας προσέξτε τη σωστή πολικότητα.

Πλήρης εκφόρτιση Κίνδυνος πρόκλησης ζημιάς Φορτίστε τις μπαταρίες πριν την έναρξη χρήσης της συσκευής.

1. Αδειάστε το ακάθαρτο νερό.

2. Ξεκλειδώστε το δοχείο ακάθαρτου νερού

και στρέψτε το προς τα πίσω.

3. Τοποθετήστε τις μπαταρίες στη

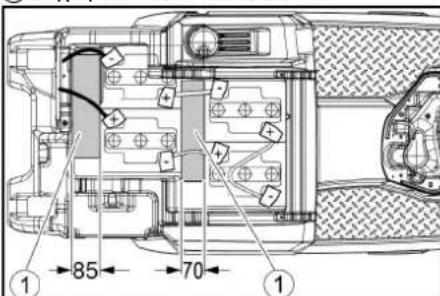

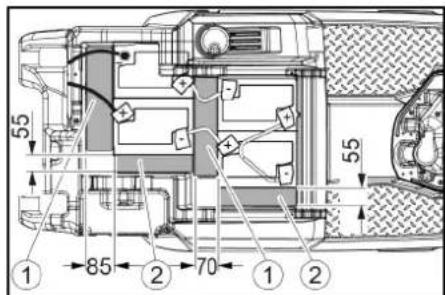

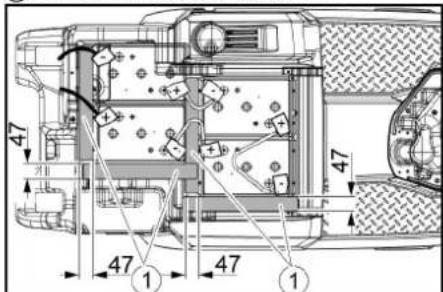

170 Ah, 4.039-352.7 1 Διαχωριστικά 310x85x70 mm 2 Διαχωριστικά 240x55x30 mm 180 Ah, 4.039-354.7 1 Διαχωριστικά 310x85x70 mm 285 Ah, 4.039-353.7 1 Διαχωριστικά 345x60x47

4. Τοποθετήστε τα διαχωριστικά στις

θέσεις που εμφανίζονται στην εικόνα μεταξύ της μπαταρίας και της συσκευής.

5. Συνδέστε τους πόλους με τα καλώδια

6. Στερεώστε το καλώδιο σύνδεσης στους

ακόμα ελεύθερους πόλους μπαταρίας (+) και (-).

Για το σετ μπαταριών 170 Ah 4.039-352.7, συνδέστε το καλώδιο σύνδεσης στον αρνητικό πόλο με τη μονωμένη βίδα πόλου.

7. Συνδέστε το βύσμα μπαταρίας της

πλευράς συσκευής με το βύσμα της πλευράς μπαταρίας.

8. Περιστρέψτε το δοχείο ακάθαρτου νερού

προς τα εμπρός και κλείστε το. Αφαίρεση της μπαταρίας

Αφαίρεση και τοποθέτηση των

Ασταθής θέση του μηχανήματος Προσέξτε την ασφαλή θέση του μηχανήματος κατά την αφαίρεση και τοποθέτηση των μπαταριών.

1. Ρυθμίστε τον διακόπτη ασφαλείας στο «0».

2. Αδειάστε το ακάθαρτο νερό.

3. Ξεκλειδώστε το δοχείο ακάθαρτου νερού

και στρέψτε το προς τα πίσω.

4. Τραβήξτε το βύσμα της μπαταρίας.

το καλώδιο από τον αρνητικό πόλο της μπαταρίας.

6. Αποσυνδέστε τα υπόλοιπα καλώδια από

7. Αφαιρέστε τις μπαταρίες.

8. Απορρίψτε τις χρησιμοποιημένες

μπαταρίες σύμφωνα με τους ισχύοντες κανονισμούς. Θέση σε λειτουργία Φόρτιση μπαταρίας

Λανθασμένη χρήση του φορτιστή Ηλεκτροπληξία Προσέξτε την τάση δικτύου και την ασφάλεια στην πινακίδα τύπου της

Χρησιμοποιείτε το φορτιστή μόνο σε στεγνούς χώρους με επαρκή αερισμό. Εύφλεκτα αέρια παράγονται, όταν φορτίζεται η μπαταρία Κίνδυνος έκρηξης Φορτίζετε τις μπαταρίες μόνο σε κατάλληλο χώρο. Ο χώρος πρέπει να έχει έναν ελάχιστο όγκο ανάλογα με τον τύπο της μπαταρίας και μια αλλαγή αέρα με την ελάχιστη ροή αέρα (βλ. «Προτεινόμενες μπαταρίες»).

Αποφυγή συσσώρευσης επικίνδυνων αερίων κατά τη διαδικασία φόρτισης κάτω από τη δεξαμενή Κίνδυνος έκρηξης Γυρίστε τη δεξαμενή ακάθαρτου νερού προς τα επάνω πριν από τη φόρτιση μπαταριών ελάχιστης συντήρησης. Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο περίπου σε 10-15 ώρες. Η συσκευή δεν μπορεί να χρησιμοποιηθεί κατά τη διαδικασία φόρτισης.

Η συσκευή διαθέτει προστασία από πλήρη εκφόρτιση, δηλ. σε περίπτωση που επιτευχθεί η ελάχιστη επιτρεπτή στάθμη της μπαταρίας, ο κινητήρας των βουρτσών και ο στρόβιλος τίθενται εκτός λειτουργίας.

1. Οδηγήστε τη συσκευή κατευθείαν στο

φορτιστή, αποφεύγοντας τις ανωφέρειες. Εξωτερικός φορτιστής

Χρήση ακατάλληλου φορτιστή Κίνδυνος πρόκλησης ζημιάς Μην συνδέετε το φορτιστή με το βύσμα της μπαταρίας στην πλευρά της συσκευής. Χρησιμοποιείτε μόνο φορτιστή που ταιριάζει στον τοποθετημένο τύπο μπαταρίας. Μελετήστε της οδηγίες χρήσης του κατασκευαστή του φορτιστή και προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας.

1. Ξεκλειδώστε το δοχείο ακάθαρτου νερού

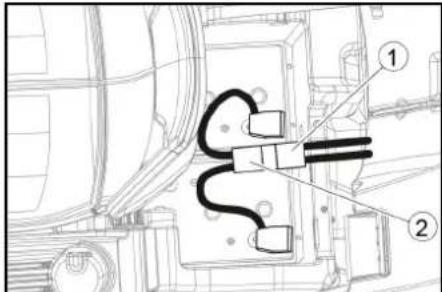

2. Αφαιρέστε το βύσμα της μπαταρίας στην

πλευρά της συσκευής. 1 Βύσμα μπαταρίας, πλευρά συσκευής 2 Βύσμα μπαταρίας, πλευρά μπαταρίας

3. Συνδέστε το βύσμα μπαταρίας στην

πλευρά της μπαταρίας με το φορτιστή.

4. Συνδέστε το βύσμα δικτύου του

φορτιστή στην πρίζα.

5. Εκτελέστε τη διαδικασία φόρτισης

σύμφωνα με τα στοιχεία των οδηγιών χρήσης του φορτιστή.

6. Συνδέστε το βύσμα μπαταρίας της

πλευράς συσκευής με το βύσμα της πλευράς μπαταρίας.

7. Περιστρέψτε το δοχείο ακάθαρτου νερού

προς τα εμπρός και κλείστε το. Εσωτερικός φορτιστής

1. Ξεκλειδώστε το δοχείο ακάθαρτου νερού

και στρέψτε το προς τα πίσω.

2. Συνδέστε το φις ρεύματος του

εσωτερικού φορτιστή στην πρίζα. Η κατάσταση φόρτισης της μπαταρίας εμφανίζεται στον πίνακα χειρισμού.

3. Για το τέλος της φόρτισης, αποσυνδέστε

φις του φορτιστή από την πρίζα.

4. Γυρίστε προς τα εμπρός το δοχείο

ακάθαρτου νερού. Μπαταρίες ελάχιστης συντήρησης (μπαταρίες με υγρά)

Συμπλήρωση νερού όταν η μπαταρία είναι εκφορτισμένη Κίνδυνος χημικών εγκαυμάτων λόγω διαρροής οξέων, καταστροφή ρουχισμού Να φοράτε προστατευτικά γυαλιά, γάντια και ρουχισμό, όταν χειρίζεστε οξέα

Τηρείτε τους κανονισμούς. Ξεπλένετε αμέσως τυχόν σταγονίδια οξέων στο δέρμα ή στο ρουχισμό με άφθονο νερό.

Χρήση νερού με πρόσθετα Ελαττωματικές μπαταρίες, απώλεια αξίωσης εγγύησης Για την αναπλήρωση των μπαταριών να χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (EN 50272-T3). Μην χρησιμοποιείτε ξένα πρόσθετα, τα λεγόμενα βελτιωτικά, διότι διαφορετικά παύει να ισχύει η εγγύηση.

1. Μία ώρα πριν από τη λήξη της

διαδικασίας φόρτισης προσθέστε αποσταγμένο νερό. Προσέξτε εδώ τη

στάθμη του οξέος σύμφωνα με τη σήμανση της μπαταρίας. Στο τέλος της διαδικασίας φόρτισης πρέπει να εκφεύγουν αέρια σε όλα τα

2. Αφαιρέστε το χυμένο νερό. Για να το

κάνετε αυτό, προχωρήστε όπως περιγράφεται στο κεφάλαιο Φροντίδα και συντήρηση στην ενότητα «Καθαρισμός των μπαταριών».

Αντικείμενα που πέφτουν Κίνδυνος τραυματισμού Μην οδηγείτε τη συσκευή σε περιοχές όπου υπάρχει πιθανότητα να τραυματισθούν οι χειριστές από αντικείμενα που πέφτουν.

Κατάσταση κινδύνου στη λειτουργία Κίνδυνος τραυματισμού Σε περίπτωση κινδύνου, ρυθμίστε τον διακόπτη ασφαλείας στο «0». Σπρώξτε τη συσκευή Για τη μετακίνηση της συσκευής πρέπει τα φρένα να είναι απασφαλισμένα.

Κίνδυνος ατυχήματος Όταν το φρένο είναι απασφαλισμένο, η λειτουργία του φρένου είναι μόνιμα εκτός λειτουργίας. Φροντίστε να αφαιρέσετε τα κέρματα για απασφάλιση αμέσως μετά τη λήξη της διαδικασίας ολίσθησης.

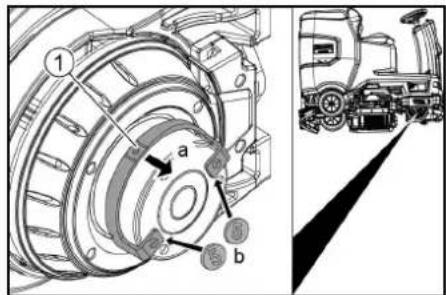

1. Περιστρέψτε τον μοχλό απελευθέρωσης

μακριά από τον τροχό και κρατήστε το

2. Τοποθετήστε ένα κέρμα μεταξύ του

περιβλήματος και του μοχλού, και στα δύο άκρα του μοχλού.

3. Αφήστε τον μοχλό απελευθέρωσης.

4. Σπρώξτε τη συσκευή.

5. Αφαιρέστε και τα δύο νομίσματα αμέσως

μετά την ολίσθηση. Ρύθμιση του καθίσματος Ρύθμιση ύψους

1. Σταθείτε δίπλα στη συσκευή.

2. Σηκώστε το κάθισμα προς τα πίσω.

3. Ευθυγραμμίστε την μπροστά έδραση

καθίσματος με το επιθυμητό ύψος της

4. Χαμηλώστε το κάθισμα προς τα πίσω.

1. Χρησιμοποιήστε τον μοχλό ρύθμισης

καθίσματος και μετακινήστε το κάθισμα στην επιθυμητή θέση.

2. Αφήστε τον μοχλό ρύθμισης καθίσματος

ασφαλίστε το κάθισμα. Ενεργοποίηση συσκευής

1. Καθίστε στο κάθισμα του οδηγού.

2. Εισαγάγετε το έξυπνο πλήκτρο.

3. Ρυθμίστε τον διακόπτη ασφαλείας στο

4. Γυρίστε τον διακόπτη προγράμματος

στην επιθυμητή λειτουργία.

5. Εάν εμφανιστεί μία από τις παρακάτω

ενδείξεις στην οθόνη,πάρτε το πόδι σας από το πεντάλ γκαζιού, ρυθμίστε τον διακόπτη ασφαλείας στο «0» και εκτελέστε τις απαραίτητες εργασίες συντήρησης.

6. Πατήστε το κουμπί πληροφοριών.

7. Επαναφέρετε τον μετρητή για την

αντίστοιχη συντήρηση (βλέπε «Γκρι έξυπνο πλήκτρο/επαναφορά μετρητή συντήρησης»). Μπαταρία Χωρητικό

Καθαρίστε την μπάρα αναρρόφησης.

Ελέγξτε τις βούρτσες για φθορά και καθαρίστε.

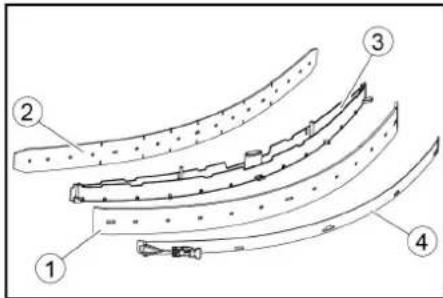

Ελέγξτε τα χείλη αναρρόφησης για φθορά και ρύθμιση.

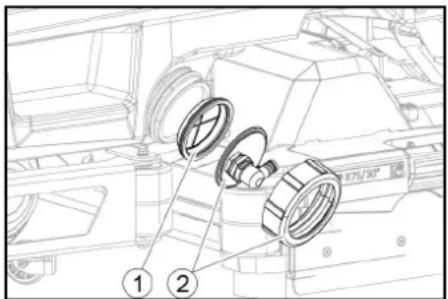

Καθαρίστε το φίλτρο καθαρού νερού.170 Ελληνικά

Εάν δεν γίνει επαναφορά του μετρητή, η οθόνη συντήρησης εμφανίζεται ξανά κάθε φορά που ενεργοποιείται η συσκευή. Ενεργοποίηση φωτός Φως πορείας ημέρας Το φως πορείας ημέρας είναι σε λειτουργία, όταν η συσκευή είναι ενεργοποιημένη.

Το πλαϊνό φως ανάβει μόλις ο διακόπτης προγράμματος ρυθμιστεί σε πρόγραμμα καθαρισμού. Έλεγχος χειρόφρενου

Ελαττωματικό χειρόφρενο Κίνδυνος ατυχήματος Πριν από κάθε λειτουργία, ελέγξτε τη λειτουργία του χειρόφρενου στο επίπεδο.

1. Ενεργοποιήστε τη συσκευή.

2. Ρυθμίστε τον διακόπτη κατεύθυνσης

κίνησης στη θέση «εμπρός».

3. Ρυθμίστε τον διακόπτη προγράμματος

4. Πιέστε ελαφρά το πεντάλ γκαζιού.

Το φρένο πρέπει να ξεκλειδώσει ακουστικά. Η συσκευή πρέπει να αρχίσει να κυλά ελαφρά στο επίπεδο.

5. Αφήστε το πεντάλ γκαζιού.

Το φρένο πρέπει να εφαρμόσει

Εάν δεν συμβαίνει αυτό, αφήστε τη συσκευή εκτός λειτουργίας και καλέστε την εξυπηρέτηση πελατών.

Έλλειψη φρεναρίσματος Κίνδυνος ατυχήματος Πριν χρησιμοποιήσετε τη συσκευή, είναι απαραίτητο να ελέγξετε τη λειτουργία του χειρόφρενου. Μη χρησιμοποιείτε ποτέ τη συσκευή εάν το χειρόφρενο δεν λειτουργεί.

Απρόσεκτη οδήγηση Κίνδυνος ανατροπής Οδηγήστε μόνο προς την κατεύθυνση διαδρομής και κάθετα σε αυτή, με κλίση μέχρι 10%. Μην στρίβετε σε ανηφόρες ή κλίσεις. Οδηγήστε αργά στις γωνίες και σε βρεγμένο

Χρησιμοποιείτε το μηχάνημα αποκλειστικά πάνω σε σταθερό έδαφος.

Η κατεύθυνση κίνησης μπορεί να αλλάξει κατά τη διάρκεια της διαδρομής. Αυτό σημαίνει ότι τα πολύ θαμπά σημεία μπορούν να στιλβωθούν με μετακίνηση μπρος και πίσω πολλές φορές.

1. Πάρτε θέση καθίσματος.

2. Εισαγάγετε το έξυπνο πλήκτρο.

3. Θέστε τον διακόπτη ασφαλείας στη θέση

4. Ρυθμίστε τον διακόπτη προγράμματος

5. Ρυθμίστε την κατεύθυνση της διαδρομής

χρησιμοποιώντας τον διακόπτη κατεύθυνσης στον πίνακα ελέγχου.

6. Προσδιορίστε την ταχύτητα οδήγησης

πατώντας το πεντάλ γκαζιού.

7. Αφήστε το πεντάλ γκαζιού.

Η συσκευή σταματά. Σε περίπτωση υπερφόρτωσης ο κινητήρας απενεργοποιείται. Στην οθόνη εμφανίζεται ένα μήνυμα σφάλματος. Εάν το χειριστήριο υπερθερμανθεί, η επηρεαζόμενη μονάδα απενεργοποιείται.

8. Αφήστε τη συσκευή να κρυώσει για

τουλάχιστον 15 λεπτά.

9. Ρυθμίστε τον διακόπτη προγράμματος

στο «OFF», περιμένετε για λίγο και ρυθμίστε στο επιθυμητό πρόγραμμα. Πλήρωση με καθαρό νερό Γεμίστε με καθαρό νερό το σύστημα

1. Συνδέστε τον εύκαμπτο σωλήνα νερού

στην υποδοχή σύνδεσης του συστήματος πλήρωσης (μέγιστη θερμοκρασία νερού 50°C).

2. Ανοίξτε την παροχή νερού.

3. Παρακολουθήστε τη συσκευή, το

αυτόματο σύστημα πλήρωσης διακόπτει την παροχή νερού όταν η δεξαμενή καθαρού νερού είναι γεμάτη.

4. Κλείστε την παροχή νερού.

εύκαμπτο σωλήνα νερού. Πλήρωση με καθαρό νερό

1. Ανοίξτε το πώμα της δεξαμενής

2. Γεμίστε με καθαρό νερό (το πολύ 50 °C)

μέχρι την κάτω άκρη του στομίου

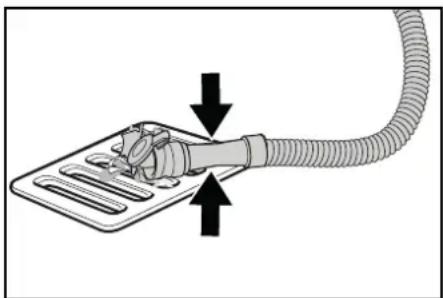

Υπόδειξη: Ο εύκαμπτος σωλήνας καθαρού νερού μπορεί να ασφαλιστεί με το στήριγμα σωλήνα κατά τη διάρκεια της πλήρωσης.

3. Κλείστε το πώμα της

καθαρού νερού. Προσθήκη απορρυπαντικού Υποδείξεις για απορρυπαντικά 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλο απορρυπαντικό Κίνδυνος για την υγεία, πρόκληση ζημιάς στη συσκευή Χρησιμοποιείτε μόνο προτεινόμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά χωρίς διαλύτες, χλώριο, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λαμβάνετε υπόψη τις υποδείξεις ασφαλείας επάνω στα απορρυπαντικά

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

Προτεινόμενα απορρυπαντικά Συμπληρώστε απορρυπαντικό με συσκευή δοσολογίας Μόνο έκδοση DOSE: Προστίθεται απορρυπαντικό στο καθαρό νερό στη διαδρομή προς την κεφαλή καθαρισμού με μια διάταξη δοσολογίας.

1. Ξεκλειδώστε το δοχείο ακάθαρτου νερού

και στρέψτε το προς τα πίσω.

2. Γεμίστε το δοχείο απορρυπαντικού με

3. Γυρίστε προς τα εμπρός το δοχείο

Με τη συσκευή δοσολογίας μπορεί να προστεθεί έως 3% απορρυπαντικό. Εάν η δοσολογία είναι υψηλότερη, το απορρυπαντικό πρέπει να προστεθεί στο δοχείο καθαρού νερού. Γεμίστε απορρυπαντικό τη δεξαμενή καθαρού νερού

1. Προσθέστε το απορρυπαντικό στη

δεξαμενή καθαρού νερού. Υπόδειξη: Το καπάκι για το άνοιγμα πλήρωσης της δεξαμενής καθαρού νερού μπορεί να χρησιμοποιηθεί

μέτρηση του απορρυπαντικού. Διαθέτει μια βαθμίδα στην εσωτερική πλευρά. Ορισμός παραμέτρων

1. Ρυθμίστε τον διακόπτη προγράμματος

στο επιθυμητό πρόγραμμα καθαρισμού.

2. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί η επιθυμητή παράμετρος.

3. Πατήστε το κουμπί πληροφοριών.

Η καθορισμένη τιμή αναβοσβήνει.

4. Ορίστε την επιθυμητή τιμή γυρίζοντας το

5. Επιβεβαιώστε την τροποποιημένη

ρύθμιση πατώντας το κουμπί πληροφοριών ή περιμένετε έως ότου η καθορισμένη τιμή υιοθετηθεί αυτόματα μετά από 10 δευτερόλεπτα. Χρήση Απορρυπαν

Καθαρισμός συντήρησης όλων των δαπέδων με αντοχή στο νερό RM 746 RM 756 RM 780 Καθαρισμός συντήρησης γυαλιστερών επιφανειών (π.χ. γρανίτης) RM 755 es Καθαρισμός συντήρησης, ενδιάμεσος καθαρισμός και βασικός καθαρισμός βιομηχανικών δαπέδων RM 69 ASF Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς

RM 753 Καθαρισμός συντήρησης πλακιδίων σε χώρους

RM 751 Αφαίρεση επίστρωσης για δάπεδα ανθεκτικά στα αλκάλια (π. χ. PVC) RM 752 Αφαίρεση επίστρωσης δαπέδων λινέλαιου RM 754Ελληνικά 171 Κίτρινο έξυπνο πλήκτρο Το κίτρινο έξυπνο πλήκτρο επιτρέπει τις λειτουργίες που απαιτούνται για την εργασία καθαρισμού. Οι παράμετροι για τα διάφορα προγράμματα καθαρισμού είναι προκαθορισμένες στη συσκευή. Ανάλογα με την εξουσιοδότηση του κίτρινου έξυπνου πλήκτρου, μεμονωμένες παράμετροι μπορούν να αλλάξουν. Τα κείμενα οθόνης για τη ρύθμιση παραμέτρων είναι σε μεγάλο βαθμό

Παράμετρος "FACT" (διατίθεται μόνο με κεφαλή καθαρισμού R): ● "Fine Clean": Χαμηλή ταχύτητα βούρτσας για την αφαίρεση γκρίζων στοιχείων από ημιπορσελάνη. ● "Whisper Clean": Μέση ταχύτητα βούρτσας για καθαρισμό συντήρησης με μειωμένο επίπεδο θορύβου. ● "Power Clean": Υψηλή ταχύτητα βούρτσας για γυάλισμα, κρυστάλλωση και σάρωση. Ρύθμιση μπάρας αναρρόφησης Ρύθμιση κλίσης Η κλίση πρέπει να ρυθμιστεί με τέτοιον τρόπο, ώστε τα χείλη αναρρόφησης της μπάρας αναρρόφησης να πιέζονται σε όλο το μήκος ομοιόμορφα πάνω στο δάπεδο.

1. Τοποθετήστε τη συσκευή σε επιφάνεια

2. Γυρίστε τον διακόπτη προγράμματος

στη θέση «Αναρρόφηση».

3. Σπρώξτε λίγο τη συσκευή προς τα

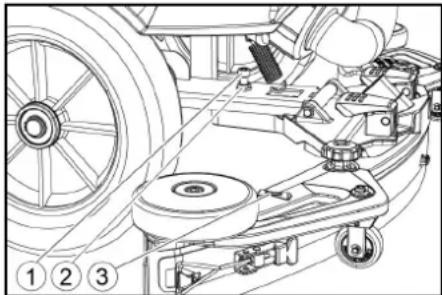

τη στάθμη νερού. 1 Βίδα 2 Παξιμάδι 3 Στάθμη νερού

5. Λύστε το παξιμάδι.

6. Ρυθμίστε τη βίδα έτσι ώστε η ένδειξη

στάθμης να βρίσκεται μεταξύ των δύο

7. Σφίξτε το παξιμάδι.

8. Για να ελέγξετε τη νέα ρύθμιση,

μετακινήστε ξανά τη συσκευή προς τα εμπρός. Επαναλάβετε τη διαδικασία ρύθμισης, εάν είναι απαραίτητο.

9. Γυρίστε τον διακόπτη προγράμματος

στη θέση «OFF». Ρύθμιση ύψους Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλέων αναρρόφησης κατά την επαφή με

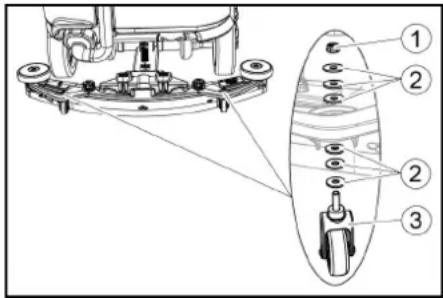

Βασική ρύθμιση: 3 ροδέλες στο επάνω μέρος, 3 ροδέλες στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης. Ανώμαλο δάπεδο: 5 ροδέλες στο επάνω μέρος, 1 ροδέλα στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης. Πολύ λείο δάπεδο: 1 ροδέλα στο επάνω μέρος, 5 ροδέλες στο κάτω μέρος, κάτω από την μπάρα αναρρόφησης.

3 Αποστατικός κύλινδρος με στήριγμα

2. Τοποθετήστε τον επιθυμητό αριθμό

ροδελών μεταξύ της μπάρας αναρρόφησης και του αποστατικού

3. Τοποθετήστε τις υπόλοιπες ροδέλες στο

επάνω μέρος του αποστατικού

4. Βιδώστε και σφίξτε το παξιμάδι.

5. Επαναλάβετε τη διαδικασία στον

δεύτερο αποστατικό κύλινδρο.

Ρυθμίστε και τους δύο αποστατικούς κυλίνδρους στο ίδιο ύψος. Ρύθμιση υαλοκαθαριστήρα Οι υαλοκαθαριστήρες πρέπει να ρυθμίζονται μόνο στην κεφαλή καθαρισμού

1. Ρυθμίστε τους υαλοκαθαριστήρες

γυρίζοντας τον τροχό ρύθμισης έτσι ώστε το χείλος του υαλοκαθαριστήρα να αγγίζει το έδαφος.

2. Γυρίστε τον τροχό ρύθμισης επιπλέον 1

στροφή προς τα κάτω.

1. Καθίστε στο κάθισμα.

2. Εισαγάγετε το έξυπνο πλήκτρο.

3. Ρυθμίστε τον διακόπτη ασφαλείας στο

4. Ρυθμίστε τον διακόπτη κατεύθυνσης

διαδρομής σε φορά μετακίνησης.

5. Ρυθμίστε τον διακόπτη προγράμματος

στο επιθυμητό πρόγραμμα καθαρισμού.

6. Προσδιορίστε την ταχύτητα με το πεντάλ

7. Ορίστε την κατεύθυνση οδήγησης με το

8. Οδηγήστε προς την επιφάνεια

καθαρισμού. Πλαϊνή πλύση-στέγνωμα (επιλογή) Η πλαϊνή πλύση-στέγνωμα διευκολύνει την εργασία κοντά στην άκρη.

Η πλαϊνή πλύση-στέγνωμα δεν είναι ενεργή στα προγράμματα καθαρισμού γυαλίσματος και αναρρόφησης.

1. Χρησιμοποιήστε τον διακόπτη για

πλαϊνή πλύση-στέγνωμα. Η πλαϊνή πλύση-στέγνωμα είναι ενεργοποιημένη.

2. Για να ολοκληρώσετε την εργασία με την

πλαϊνή πλύση-στέγνωμα, ρυθμίστε τον διακόπτη για πλαϊνή πλύση-στέγνωμα στο «0». Τερματισμός λειτουργίας Ολοκλήρωση καθαρισμού

1. Ρυθμίστε τον διακόπτη προγράμματος

2. Συνεχίστε την κίνηση για μια μικρή

Αναρροφούνται τα κατάλοιπα νερού.

3. Γυρίστε τον διακόπτη προγράμματος

4. Αφαιρέστε το έξυπνο πλήκτρο.

5. Ενδεχομένως φορτίστε την μπαταρία.

Εκκένωση ακάθαρτου νερού 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένη απόρριψη υγρών

Μόλυνση του περιβάλλοντος Τηρείτε τους τοπικούς κανονισμούς επεξεργασίας υγρών αποβλήτων.

Όταν η δεξαμενή ακάθαρτου νερού είναι γεμάτη, η ροή αναρρόφησης διακόπτεται από ένα φλότερ για να αποφευχθεί η υπερχείλιση της δεξαμενής ακάθαρτου νερού. Σε αυτήν την περίπτωση, αδειάστε το ακάθαρτο νερό.

1. Αφαιρέστε τον εύκαμπτο σωλήνα

απορροής ακάθαρτου νερού από τη βάση και ανοίξτε το κάλυμμα του εύκαμπτου σωλήνα απορροής.

Πιέστε το άκρο του εύκαμπτου σωλήνα και κατεβάστε το πάνω από την εγκατάσταση απόρριψης.

3. Ρυθμίστε την αντοχή του πίδακα

ακάθαρτου νερού πιέζοντας το άκρο του εύκαμπτου σωλήνα.

4. Ξεπλύνετε τη δεξαμενή ακάθαρτου

νερού με καθαρό νερό.

5. Κλείστε το καπάκι στον εύκαμπτο

6. Πιέστε τον εύκαμπτο σωλήνα

συσκευής.172 Ελληνικά Σύστημα έκπλυσης δεξαμενής ακάθαρτου νερού (επιλογή)

1. Αφαιρέστε τον εύκαμπτο σωλήνα

απορροής ακάθαρτου νερού από τη βάση και ανοίξτε το κάλυμμα του εύκαμπτου σωλήνα απορροής.

2. Κλείστε το καπάκι του δοχείου βρώμικου

3. Συνδέστε έναν εύκαμπτο σωλήνα

εισόδου νερού στη σύνδεση νερού του συστήματος έκπλυσης δεξαμενής ακάθαρτου νερού.

4. Ανοίξτε την είσοδο νερού και ξεπλύνετε

τη δεξαμενή ακάθαρτου

περίπου 30 δευτερόλεπτα.

5. Επαναλάβετε τη διαδικασία έκπλυσης 2

έως 3 φορές, εάν είναι απαραίτητο.

6. Κλείστε την παροχή νερού.

7. Διαχωρίστε τον εύκαμπτο σωλήνα νερού

8. Κλείστε τον εύκαμπτο σωλήνα

απορροής ακάθαρτου νερού και πιέστε τον στη θήκη. Άδειασμα του κάδου απορριμμάτων

1. Σηκώστε τον κάδο απορριμμάτων και

2. Αδειάστε τον κάδο απορριμμάτων.

3. Τοποθετήστε ξανά τον κάδο

απορριμμάτων. Άδειασμα καθαρού νερού

1. Ανοίξτε το πώμα της δεξαμενής

2. Αδειάστε το καθαρό νερό.

3. Καθαρίστε το φίλτρο.

4. Συνδέστε το πώμα της δεξαμενής

καθαρού νερού. Απενεργοποίηση συσκευής

1. Γυρίστε τον διακόπτη προγράμματος

2. Αφαιρέστε το έξυπνο πλήκτρο.

3. Ασφαλίστε τη συσκευή έναντι

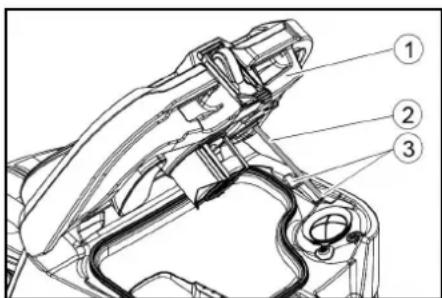

4. Ανοίξτε το καπάκι της δεξαμενής

ακάθαρτου νερού και ασφαλίστε το με το στήριγμα έτσι ώστε η δεξαμενή ακάθαρτου νερού να στεγνώσει. Για να το κάνετε αυτό, στρέψτε το στήριγμα προς τα κάτω και τοποθετήστε

άκρο στο επιθυμητό επίπεδο κατά την ταλάντευση του καπακιού. 1 Καπάκι δεξαμενής ακάθαρτου νερού 2 Στόμιο 3 Βαθμίδα

5. Ενδεχομένως φορτίστε την μπαταρία.

Γκρι έξυπνο πλήκτρο Το γκρι έξυπνο πλήκτρο παρέχει στο εποπτικό προσωπικό εκτεταμένες εξουσιοδοτήσεις και επιλογές επιλογής.

1. Εισαγάγετε το έξυπνο πλήκτρο.

2. Επιλέξτε την επιθυμητή λειτουργία

γυρίζοντας το κουμπί πληροφοριών. Διαδρομή μεταφοράς

1. Ρυθμίστε τον διακόπτη προγράμματος

2. Πατήστε το κουμπί πληροφοριών.

Οι ακόλουθες λειτουργίες μπορούν να πραγματοποιηθούν στο μενού Μεταφορά: ● Ορίστε τη μέγιστη ταχύτητα ●Εμφάνιση μετρητή ωρών λειτουργίας ● Εκκαθάριση μετρητή συντήρησης ●Εμφάνιση εκδόσεων λογισμικού ●Ρύθμιση της κεφαλής καθαρισμού R ή D ●Ενεργοποιήστε/απενεργοποιήστε τη δοσολογία νερού που εξαρτάται από την

● Ορισμός κύκλου επανεκκίνησης

● Διαχείριση κλειδιών ● Ενεργοποίηση/απενεργοποίηση κιτ τοποθέτησης ● Ενεργοποίηση εργοστασιακής ρύθμισης Μέγιστη ταχύτητα Η μέγιστη ταχύτητα μπορεί να περιοριστεί στο μενού Μέγιστη ταχύτητα.

1. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί στην οθόνη το «Μέγιστη

2. Πατήστε το κουμπί πληροφοριών.

3. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί η επιθυμητή μέγιστη

Η ταχύτητα εργασίας δεν μπορεί να υπερβαίνει την καθορισμένη μέγιστη

Επαναφορά μετρητή συντήρησης Εάν έχουν πραγματοποιηθεί εργασίες συντήρησης που εμφανίζονται στην οθόνη, τότε πρέπει να γίνει επαναφορά του αντίστοιχου μετρητή συντήρησης.

1. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί ο «Μετρητέςσυντήρησης».

2. Πατήστε το κουμπί πληροφοριών.

Εμφανίζονται οι μετρήσεις μετρητή.

3. Γυρίστε το κουμπί πληροφοριών έως

ότου επισημανθεί ο μετρητής προς

4. Πατήστε το κουμπί πληροφοριών.

5. Επιλέξτε «Ναι» γυρίζοντας το κουμπί

6. Πατήστε το κουμπί πληροφοριών.

Ο μετρητής διαγράφεται. Ρύθμιση κεφαλής καθαρισμού

1. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί στο μενού το «Βούρτσα».

2. Πατήστε το κουμπί πληροφοριών.

3. Γυρίστε το κουμπί πληροφοριών έως

ότου επισημανθεί ο τύπος της ενσωματωμένης κεφαλής καθαρισμού. «Roll» = κεφαλή καθαρισμού R «Disc» = κεφαλή καθαρισμού D

4. Πατήστε το κουμπί πληροφοριών.

Δοσολογία νερού που εξαρτάται από την ταχύτητα Εάν η μέτρηση νερού εξαρτάται από την ταχύτητα, το πότισμα με βούρτσα αλλάζει ανάλογα με την ταχύτητα. Η δοσολογία του νερού επηρεάζεται επίσης από τη ρύθμιση του αντίστοιχου προγράμματος καθαρισμού (0...100%). Ρυθμίστε την ταχύτητα ή τη σταθερή δοσολογία νερού:

1. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί στην οθόνη το «Δοσολογία νερού».

3. Στρέψτε το κουμπί πληροφοριών μέχρι

να επιλέξετε τη λειτουργία που θέλετε.

4. Πατήστε το κουμπί πληροφοριών.

Κύκλοι επανεκκίνησης

1. Γυρίστε το κουμπί πληροφοριών έως

ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Χρόνοιεπιβράδυνσης».

2. Πατήστε το κουμπί πληροφοριών.

3. Στρέψτε το κουμπί πληροφοριών μέχρι

να επιλέξετε τη δομική ομάδα που

4. Πατήστε το κουμπί πληροφοριών.

5. Στρέψτε το κουμπί πληροφοριών μέχρι

να εμφανιστεί ο επιθυμητός χρόνος επιβράδυνσης.

6. Πατήστε το κουμπί πληροφοριών.

1. Γυρίστε το κουμπί πληροφοριών έως

ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Γλώσσα».

2. Πατήστε το κουμπί πληροφοριών.

3. Στρέψτε το κουμπί πληροφοριών μέχρι

να επιλέξετε τη γλώσσα που

4. Πατήστε το κουμπί πληροφοριών.

] OFF[l/min] 0% 0 0 10% 7,5 0,6 20% 15 1,1 30% 22,5 1,7 40% 30 2,3 50% 37,5 2,8 60% 45 3,4 70% 52,5 3,9 80% 60 4,5 90% 67,5 5,1 100% 75 5,7Ελληνικά 173 Διαχείριση κλειδιών Στο στοιχείο μενού «KIKs» απελευθερώνονται οι εξουσιοδοτήσεις για κίτρινα έξυπνα πλήκτρα και τη γλώσσα της

1. Εισαγάγετε το γκρι έξυπνο πλήκτρο.

2. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί στην οθόνη το στοιχείο μενού «KIKs».

3. Πατήστε το κουμπί πληροφοριών.

4. Αφαιρέστε το γκρι έξυπνο πλήκτρο και

ρυθμίστε το κίτρινο έξυπνο πλήκτρο

5. Επιλέξτε το στοιχείο μενού που θέλετε

να αλλάξετε περιστρέφοντας το κουμπί πληροφοριών.

6. Πατήστε το κουμπί πληροφοριών.

7. Επιλέξτε τη ρύθμιση του στοιχείου μενού

περιστρέφοντας το κουμπί πληροφοριών.

8. Επιβεβαιώστε τη ρύθμιση πατώντας το

9. Επιλέξτε το στοιχείο μενού που θέλετε

να αλλάξετε στη συνέχεια, περιστρέφοντας το κουμπί πληροφοριών. 10.Αφού έχουν γίνει όλες οι ρυθμίσεις, εμφανίστε μενού «Επιβεβαίωση» περιστρέφοντας το κουμπί πληροφοριών. 11.Πατήστε το κουμπί πληροφοριών. Οι εξουσιοδοτήσεις αποθηκεύονται. Ενεργοποίηση/απενεργοποίηση κιτ τοποθέτησης

1. Γυρίστε το κουμπί πληροφοριών μέχρι

να εμφανιστεί στην οθόνη το επιθυμητό κιτ τοποθέτησης.

2. Πατήστε το κουμπί πληροφοριών.

3. Γυρίστε το κουμπί πληροφοριών μέχρι

να επισημανθεί η επιθυμητή λειτουργία του κιτ τοποθέτησης.

4. Πατήστε το κουμπί πληροφοριών.

Εργοστασιακές ρυθμίσεις Επαναφέρεται η εργοστασιακή ρύθμιση όλων των παραμέτρων καθαρισμού.

1. Γυρίστε το κουμπί πληροφοριών έως

ότου εμφανιστεί το στοιχείο μενού «Εργοστασ ρυθμίσεις».

2. Πατήστε το κουμπί πληροφοριών.

3. Γυρίστε το κουμπί πληροφοριών έως

ότου επισημανθεί το «Ναι».

4. Πατήστε το κουμπί

πληροφοριών. Ορίστε παραμέτρους για προγράμματα καθαρισμού Όλες οι παράμετροι για προγράμματα καθαρισμού διατηρούνται μέχρι να επιλεγεί άλλη ρύθμιση.

1. Ρυθμίστε τον διακόπτη προγράμματος

στο επιθυμητό πρόγραμμα καθαρισμού.

2. Πατήστε το κουμπί πληροφοριών.

Εμφανίζεται η πρώτη ρυθμιζόμενη παράμετρος.

3. Πατήστε το κουμπί πληροφοριών

Η καθορισμένη τιμή αναβοσβήνει.

4. Ορίστε την επιθυμητή τιμή γυρίζοντας το

5. Επιβεβαιώστε την τροποποιημένη

ρύθμιση πατώντας το κουμπί πληροφοριών ή περιμένετε έως ότου η καθορισμένη τιμή υιοθετηθεί αυτόματα μετά από 10 δευτερόλεπτα.

6. Επιλέξτε την επόμενη παράμετρο

γυρίζοντας το κουμπί πληροφοριών.

7. Αφού αλλάξετε όλες τις επιθυμητές

παραμέτρους, γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί το στοιχείο μενού «Έξοδος».

8. Πατήστε το κουμπί πληροφοριών

Το μενού έχει κλείσει.

Κίνηση σε ανωφέρειες Κίνδυνος τραυματισμού Χρησιμοποιείτε τη συσκευή για φόρτωση και εκφόρτωση μόνο σε ανωφέρειες έως και τη μέγιστη τιμή (βλ. κεφάλαιο «Τεχνικά χαρακτηριστικά»). Κινηθείτε αργά.

Μη τήρηση των οδηγιών σχετικά με το

Κίνδυνος τραυματισμού και πρόκλησης

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

1. Κατά την τοποθέτηση της κεφαλής

καθαρισμού D, αφαιρέστε τις δισκοειδείς βούρτσες από την κεφαλή της

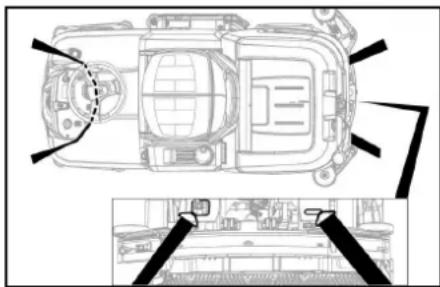

2. Κατά τη μεταφορά σε οχήματα

ασφαλίστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και

Μη τήρηση των οδηγιών σχετικά με το

Κίνδυνος τραυματισμού και πρόκλησης

Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

Καταστροφή της συσκευής από παγωμένο

Εκκενώστε τελείως τη συσκευή από νερό. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς

●Η συσκευή αυτή επιτρέπεται να αποθηκεύεται μόνο σε εσωτερικούς

●Φορτίστε πλήρως τις μπαταρίες πριν τις αποθηκεύσετε για μεγάλο χρονικό

●Φορτίστε πλήρως τις μπαταρίες τουλάχιστον μία φορά τον μήνα κατά την αποθήκευση. Φροντίδα και συντήρηση

Ακούσια ενεργοποίηση της συσκευής Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Γυρίστε τον διακόπτη προγράμματος στη θέση «OFF». Πριν από κάθε εργασία στη συσκευή αποσυνδέετε το έξυπνο πλήκτρο. Τραβήξτε το βύσμα δικτύου του φορτιστή. Αποσυνδέστε το βύσμα της μπαταρίας. Αδειάστε και απορρίψτε το ακάθαρτο νερό και το καθαρό νερό. Προθεσμίες συντήρησης Έπειτα από κάθε λειτουργία

Λανθασμένος καθαρισμός Κίνδυνος πρόκλησης ζημιάς. Μην ψεκάζετε τη συσκευή με νερό. Μην χρησιμοποιείτε επιθετικά απορρυπαντικά. Για την πιο λεπτομερή περιγραφή των μεμονωμένων εργασιών συντήρησης βλ. κεφάλαιο «Εργασίες συντήρησης». Αδειάστε το ακάθαρτο νερό. Ξεπλύνετε το δοχείο ακάθαρτου νερού με καθαρό νερό. Καθαρίστε το φίλτρο ογκωδών ρύπων. Μόνο κεφαλή καθαρισμού R: Βγάλτε

κάδο απορριμμάτων και αδειάστε τον. Καθαρίστε το εξωτερικό τμήμα της μηχανής με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού. Καθαρίστε τα χείλη αναρρόφησης, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τα. Καθαρίστε τον υαλοκαθαριστήρα, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τον. Καθαρίστε τις βούρτσες, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε

Φορτίστε την μπαταρία. Εάν η φόρτιση της μπαταρίας είναι κάτω από 50%, φορτίστε την πλήρως και χωρίς διακοπές. Εάν η φόρτιση της μπαταρίας είναι πάνω από 50%, φορτίστε τη μόνο εφόσον απαιτείται η πλήρης διάρκεια λειτουργίας για την επόμενη χρήση. Κάθε εβδομάδα Όταν χρησιμοποιείτε την

τακτικά, φορτίζετέ την πλήρως και χωρίς διακοπές τουλάχιστον μία φορά τη βδομάδα.174 Ελληνικά

Για την πιο λεπτομερή περιγραφή των μεμονωμένων εργασιών συντήρησης βλ. κεφάλαιο «Εργασίες συντήρησης». Εάν η συσκευή παύσει να λειτουργεί προσωρινά: Εκτελέστε τη φόρτιση εξισορρόπησης της μπαταρίας. Ελέγξτε τους πόλους της μπαταρίας για οξείδωση και, αν χρειάζεται, βουρτσίστε τους. Προσέξτε τη σταθερή στερέωση των καλωδίων σύνδεσης. Καθαρίστε τα στεγανοποιητικά μεταξύ της δεξαμενής ακάθαρτου νερού και του καπακιού, ελέγξτε τη στεγανότητά τους και, αν χρειάζεται, αντικαταστήστε τα. Αδειάστε τη δεξαμενή καθαρού νερού και ξεπλύνετε τις εναποθέσεις. Καθαρίστε το φίλτρο καθαρού νερού. Σε μπαταρίες που χρειάζονται συντήρηση ελέγχετε την πυκνότητα οξέος των στοιχείων. Μόνο κεφαλή καθαρισμού R: Καθαρίστε τη σήραγγα της

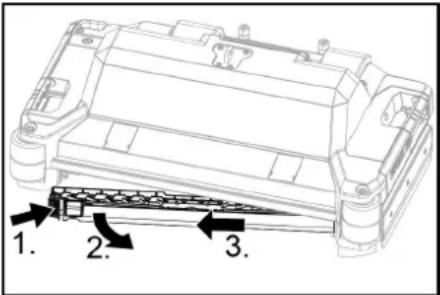

Μόνο κεφαλή καθαρισμού R: Καθαρίστε τη γραμμή διανομής νερού στην κεφαλή καθαρισμού. Εάν η συσκευή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο διάστημα ακινητοποιήστε την με πλήρως φορτισμένες μπαταρίες. Φορτίζετε πλήρως την μπαταρία τουλάχιστον μία φορά το μήνα.

Αναθέστε τον προδιαγραφόμενο έλεγχο στην εξυπηρέτηση πελατών. Έλεγχος ασφαλείας / συμβόλαιο

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση. Εργασίες συντήρησης Γύρισμα ή αντικατάσταση των χειλέων αναρρόφησης Αν τα χείλη αναρρόφησης έχουν φθαρεί, πρέπει να τα γυρίσετε από την άλλη ή να τα αντικαταστήσετε. Τα χείλη αναρρόφησης μπορούν να περιστραφούν 3 φορές μέχρι να φορεθούν και οι 4 άκρες.

1. Αφαιρέστε την μπάρα αναρρόφησης.

2. Ξεβιδώστε τις αστεροειδείς λαβές.

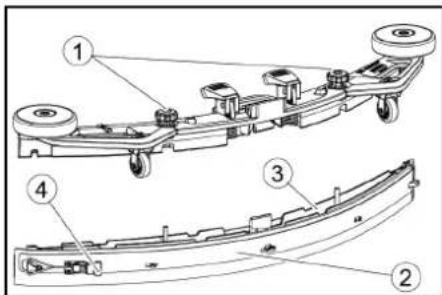

1 Αστεροειδής λαβή 2 Ιμάντας 3 Εσωτερικό μέρος της μπάρας αναρρόφησης 4 Διάταξη κλεισίματος με τέντωμα

3. Τραβήξτε έξω το εσωτερικό μέρος της

4. Ανοίξτε τη διάταξη κλεισίματος με

5. Αφαιρέστε τον ιμάντα.

6. Λύστε τα χείλη αναρρόφησης από το

εσωτερικό μέρος. 1 Υαλοκαθαριστήρας 2 Χείλη υποστήριξης 3 Εσωτερικό μέρος της μπάρας αναρρόφησης 4 Ιμάντας

7. Πιέστε τα περιστρεφόμενα ή νέα χείλη

αναρρόφησης στα κουμπιά του εσωτερικού τμήματος της μπάρας αναρρόφησης.

8. Συνδέστε τον ιμάντα.

9. Σπρώξτε το εσωτερικό μέρος της μπάρας

αναρρόφησης στο πάνω μέρος. 10.Βιδώστε και σφίξτε τις σταυροειδείς λαβές. Καθαρισμός φίλτρου ογκωδών ρύπων

1. Ανοίξτε το καπάκι της δεξαμενής

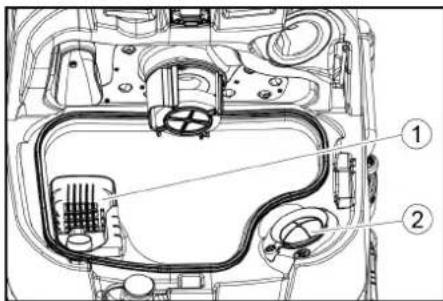

ακάθαρτου νερού. 1 Φίλτρο ογκωδών ρύπων 2 Φίλτρο χνουδιών

2. Τραβήξτε το φίλτρο ογκωδών ρύπων

3. Ξεπλύνετε το φίλτρο ογκωδών ρύπων

4. Τοποθετήστε το φίλτρο ογκωδών ρύπων

στη δεξαμενή ακάθαρτου νερού. Καθαρισμός φλοτέρ και φίλτρου

1. Ανοίξτε το καπάκι της δεξαμενής

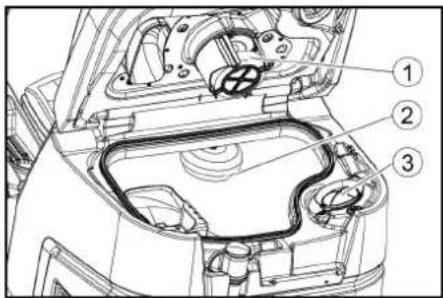

ακάθαρτου νερού. 1 Φλοτέρ 2 Διακόπτης φλότερ 3 Φίλτρο χνουδιών

2. Ξεπλύνετε το φλότερ με καθαρό νερό.

3. Ξεπλύνετε τον διακόπτη φλότερ με

4. Αφαιρέστε το φίλτρο για τα χνούδια και

καθαρίστε το. Αντικατάσταση δισκοειδών βουρτσών

Αντικαταστήστε τις δισκοειδείς βούρτσες, όταν το μήκος των τριχών φτάσει τα 10 mm.

1. Σηκώστε την κεφαλή καθαρισμού.

2. Πιέστε προς τα κάτω το πεντάλ αλλαγής

3. Τραβήξτε τη δισκοειδή βούρτσα

πλευρικά προς τα έξω κάτω από την κεφαλή καθαρισμού.

4. Κρατήστε την καινούργια δισκοειδή

βούρτσα κάτω από την κεφαλή καθαρισμού, πιέστε την προς τα επάνω και ασφαλίστε την. Αντικατάσταση κυλινδρικών βουρτσών

Αντικαταστήστε τις κυλινδρικές βούρτσες, όταν το μήκος των τριχών φτάσει τα 10 mm.

1. Ανεβάστε την κεφαλή καθαρισμού.

2. Τραβήξτε τη λαβή αλλαγής βούρτσας.

1 Λαβή αλλαγής βούρτσας 2 Κάλυμμα εδράνου με υαλοκαθαριστήρα 3 Κυλινδρική βούρτσα

3. Αφαιρέστε το κάλυμμα εδράνου,

συμπεριλαμβανομένου του υαλοκαθαριστήρα.

4. Βγάλτε την κυλινδρική βούρτσα.

5. Τοποθετήστε τη νέα κυλινδρική βούρτσα

και κεντράρετε την στον οδηγό. 1 Υποδοχέας 2 Μαντρέλι

6. Τοποθετήστε το κάλυμμα εδράνου με

Βεβαιωθείτε ότι η κυλινδρική βούρτσα βρίσκεται στο μαντρέλι και όχι κάτω.

7. Περιστρέψτε τη λαβή αλλαγής βούρτσας

προς τα πάνω και ασφαλίστε τη στη

8. Επαναλάβετε τη διαδικασία στην

αντίθετη πλευρά.Ελληνικά 175 Αντικατάσταση βούρτσας πλαϊνής πλύσης-στεγνώματος (επιλογή)

1. Πιέστε τον μοχλό αλλαγής βούρτσας

προς τα κάτω. 1 Βούρτσα πλαϊνής πλύσης-στεγνώματος 2 Μοχλός αλλαγής βούρτσας Η βούρτσα πέφτει έξω από τη βάση.

2. Κρατήστε την καινούργια βούρτσα κάτω

από την πλαϊνή πλύση-στέγνωμα, πιέστε την προς τα επάνω και ασφαλίστε την Καθαρισμός του φίλτρου καθαρού

1. Αδειάστε το καθαρό νερό (βλ. Κεφάλαιο

«Άδειασμα καθαρού νερού»).

2. Ξεβιδώστε το πώμα δεξαμενής καθαρού

1 Φίλτρο καθαρού νερού 2 Πώμα δεξαμενής καθαρού νερού

3. Τραβήξτε το φίλτρο καθαρού νερού και

ξεπλύνετε με καθαρό νερό.

4. Τοποθετήστε το φίλτρο καθαρού νερού.

5. Τοποθετήστε το πώμα της δεξαμενής

καθαρού νερού. Υπόδειξη: Προσέξτε η σύνδεση εύκαμπτου σωλήνα στο πώμα δεξαμενής καθαρού νερού να βρίσκεται στο πιο βαθύ σημείο μετά το σφίξιμο. Καθαρισμός γραμμής διανομής νερού

1. Πατήστε το κουμπί απασφάλισης προς

την κατεύθυνση του βέλους και κρατήστε

2. Περιστρέψτε τη γραμμή διανομής νερού

3. Τραβήξτε έξω τη γραμμή διανομής

4. Καθαρίστε τη γραμμή διανομής νερού.

5. Τοποθετήστε τη γραμμή διανομής νερού

πίσω στην κεφαλή καθαρισμού και ασφαλίστε το κλείδωμα στη θέση του. Καθαρισμός μπαταριών

1. Φοράτε προστατευτικά γυαλιά, γάντια

2. Κρατήστε κλειστά τα πώματα της

3. Αφαιρέστε τις μπαταρίες

4. Καθαρίστε μόνο τα πλαστικά μέρη των

μπαταριών και του διαμερίσματος μπαταριών με πανιά καθαρισμού με νερό ή νερό χωρίς πρόσθετα.

5. Στεγνώστε τις επιφάνειες μετά τον

6. Τοποθετήστε ξανά τις μπαταρίες.

Επαναφορά μετρητή συντήρησης Εάν έχουν πραγματοποιηθεί εργασίες συντήρησης που εμφανίζονται στην οθόνη, τότε πρέπει να γίνει επαναφορά του αντίστοιχου μετρητή συντήρησης.

Η επαναφορά των μετρητών συντήρησης περιγράφεται στο κεφάλαιο «Γκρι έξυπνο

Η συσκευή μπορεί να ξεκινήσει ακούσια Τα άτομα που εργάζονται στη συσκευή μπορεί να τραυματιστούν. Πριν από κάθε εργασία στη συσκευή αποσυνδέετε το έξυπνο πλήκτρο. Πριν εκτελέσετε οποιαδήποτε εργασία, βγάλτε το φις του εσωτερικού φορτιστή από

Αποσυνδέστε το βύσμα της μπαταρίας πριν κάνετε οποιαδήποτε εργασία.

1. Αδειάστε το ακάθαρτο

2. Αδειάστε το υπόλοιπο καθαρό νερό.

Εάν το σφάλμα δεν μπορεί να αποκατασταθεί με τις παρακάτω οδηγίες, επικοινωνήστε με την εξυπηρέτηση

Βλάβες με ένδειξη Εάν το σφάλμα που εμφανίζεται δεν περιλαμβάνεται στην ακόλουθη λίστα, κάντε τα εξής:

1. Γυρίστε τον διακόπτη προγράμματος

2. Περιμένετε 10 δευτερόλεπτα.

3. Ρυθμίστε τον διακόπτη προγράμματος

στην προηγούμενη λειτουργία.

4. Εάν το σφάλμα εμφανιστεί ξανά,

καλέστε την υπηρεσία εξυπηρέτησης

Βλάβη Αντιμετώπιση Άδειο δοχείο καθνερού 1. Γεμίστε ξανά τη δεξαμενή καθαρού νερού Μπλοκ βαλβίδα νερού 1. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

2. Περιμένετε 10 δευτερόλεπτα.

3. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

Υπερφορ κύρια βούρτσα 1. Μειώστε την πίεση επαφής των βουρτσών. Μπλοκαρ κύρια βούρτσα 1. Ελέγξτε αν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, ενδεχ. αφαιρέστε το ξένο

2. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

3. Περιμένετε 10 δευτερόλεπτα.

4. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

Υπερφορπλαϊνή βούρτσα 1. Μειώστε την πίεση επαφής της βούρτσας πλαϊνής πλύσης-στεγνώματος. Μπλοκαρπλαϊνή βούρτσα 1. Ελέγξτε αν κάποιο ξένο σώμα μπλοκάρει τη βούρτσα, ενδεχ. αφαιρέστε το ξένο σώμα.

2. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

3. Περιμένετε 10 δευτερόλεπτα

4. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

Γεμ δοχείο βρόμ νερού 1. Αδειάστε τη δεξαμενή ακάθαρτου νερού. Υπερφορτωμένο μοτέρ! 1. Η κλίση είναι πολύ υψηλή. a Κατά τη λειτουργία καθαρισμού: Ακυρώστε τον καθαρισμό. b Κατά τη μεταφορά: Βρείτε μια διαδρομή με χαμηλότερη κλίση.176 Ελληνικά Βλάβες χωρίς ένδειξη στην οθόνη Μπλοκαρισμένο μοτέρ! 1. Ελέγξτε τους τροχούς για απόφραξη, αφαιρέστε ξένα σώματα.

2. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

3. Εάν ο κινητήρας έχει υπερθερμανθεί, αφήστε τον να κρυώσει για τουλάχιστον 15 λεπτά,

διαφορετικά περιμένετε 10 δευτερόλεπτα.

4. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

Χαμηλστάθμη μπαταρίας 1. Ρυθμίστε τον διακόπτη επιλογής προγράμματος στη θέση Μεταφορά.

τη συσκευή απευθείας στον φορτιστή (ή με εσωτερικό φορτιστή στην πρίζα). Αποφύγετε τις κλίσεις.

3. Φορτίστε τις μπαταρίες.

Άδεια μπαταρία! 1. Ρυθμίστε τον διακόπτη επιλογής προγράμματος στη θέση Μεταφορά.

2. Οδηγήστε τη συσκευή μέσω της συντομότερης διαδρομής στον φορτιστή (ή με εσωτερικό φορτιστή

στην πρίζα). Αποφύγετε τις κλίσεις.

3. Φορτίστε τις μπαταρίες.

επαφής καθίσ 1. Ανακουφίστε για λίγο το κάθισμα του οδηγού, ώστε το χειριστήριο να ελέγξει τη λειτουργία του διακόπτη επαφής καθίσματος. Ενεργοποίηση! 1. Φέρτε τον διακόπτη ασφαλείας στο «1». Επανεκίνηση μηχανήματ 1. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

2. Περιμένετε 10 δευτερόλεπτα.

3. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

Λύσιμο γκαζιού! 1. Αφήστε το πεντάλ γκαζιού. Βλάβη Αντιμετώπιση Βλάβη Αντιμετώπιση Η συσκευή δεν εκκινείται 1. Καθίστε στο κάθισμα.

2. Πριν ενεργοποιήσετε τον διακόπτη ασφαλείας, πάρτε το πόδι σας από το πεντάλ γκαζιού.

3. Θέστε τον διακόπτη ασφαλείας στη θέση «1».

4. Ελέγξτε τις μπαταρίες, ενδεχ. φορτίστε τις.

5. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

6. Περιμένετε 10 δευτερόλεπτα.

7. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα.

είναι δυνατόν, οδηγήστε τη συσκευή μόνο σε επίπεδη επιφάνεια.

9. Ελέγξτε το χειρόφρενο, εάν είναι απαραίτητο.

Εάν το σφάλμα εμφανιστεί ξανά, καλέστε την υπηρεσία εξυπηρέτησης πελατών. Η συσκευή δεν λειτουργεί πλέον, η οθόνη δείχνει "Άδεια

1. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

2. Περιμένετε 10 δευτερόλεπτα.

3. Ρυθμίστε τον διακόπτη προγράμματος στη θέση

4. Οδηγήστε στον σταθμό φόρτισης.

5. Εάν η συσκευή εξακολουθεί να μην λειτουργεί, φορτίστε την μπαταρία επί τόπου ή ξεκλειδώστε το

φρένο (βλ. «Λειτουργία/ώθηση της συσκευής) και ωθήστε τη συσκευή στον σταθμό φόρτισης Η συσκευή κινείται ασύμμετρα (τραντάγματα) κατά την εκκίνηση και τη

1. Αναιρέστε την απελευθέρωση του φρένου (βλ

. «Λειτουργία/ώθηση συσκευής»). Η ποσότητα νερού δεν

1. Ελέγξτε τη στάθμη του καθαρού νερού, εάν χρειάζεται, γεμίστε εντελώς τη δεξαμενή έτσι ώστε ο

αέρας να πιέζεται προς τα έξω.

2. Αφαιρέστε και καθαρίστε το φίλτρο καθαρού νερού.

3. Τοποθετήστε το φίλτρο και βιδώστε το καπάκι.

4. Μόνο κεφαλή καθαρισμού R: Αφαιρέστε τη γραμμή

διανομής νερού στην κεφαλή καθαρισμού.

5. Μόνο κεφαλή καθαρισμού R: Καθαρίστε το κανάλι νερού.

6. Ελέγξτε τους εύκαμπτους σωλήνες για έμφραξη, ενδεχ. καθαρίστε τους.

Η οθόνη καθαρού νερού δείχνει το λάθος επίπεδο μετά τη χειροκίνητη αποστράγγιση δεξαμενής

1. Χρησιμοποιήστε τη συσκευή. Κατά τη λειτουργία, το σύστημα εύκαμπτων σωλήνων εξαερίζεται και

διορθώνεται η ένδειξη στάθμης πλήρωσης. Η μπάρα της ένδειξης στάθμης πλήρωσης αναβοσβήνει, εμφανίζει "Άδειο δοχείο καθνερού"

1. Γεμίστε ξανά το δοχείο καθαρού νερού.Ελληνικά 177

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών , προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

Παρελκόμενα Αξεσουάρ κεφαλής καθαρισμού με κυλινδρικές βούρτσες A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Η αναρροφητική ισχύς είναι

1. Καθαρίστε τα στεγανοποιητικά μεταξύ της δεξαμενής ακάθαρτου νερού και του καπακιού και

ελέγξτε τη στεγανότητά τους, ενδεχ. αντικαταστήστε τα.

2. Ελέγξτε το φίλτρο χνουδιών για ρύπανση, ενδεχ. καθαρίστε το.

3. Καθαρίστε τα χείλη αναρρόφησης στην μπάρα αναρρόφησης

, ενδεχ. γυρίστε τα από την άλλη ή αντικαταστήστε τα.

4. Κλείστε το καπάκι στον εύκαμπτο σωλήνα απορροής ακάθαρτου νερού.

5. Κλείστε το καπάκι του συστήματος ξεπλύματος ακάθαρτου νερού.

6. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για έμφραξη, ενδεχ. καθαρίστε τον.

7. Ελέγξτε τη στεγανότητα του εύκαμπτου σωλήνα αναρρόφησης, ενδεχ. αντικαταστήστε τον.

ρύθμιση της μπάρας αναρρόφησης. Το αποτέλεσμα καθαρισμού είναι ανεπαρκές

1. Ορίστε το κατάλληλο πρόγραμμα καθαρισμού για την εργασία καθαρισμού.

2. Χρησιμοποιήστε κατάλληλες βούρτσες για τον καθαρισμό.

3. Χρησιμοποιήστε ένα κατάλληλο καθαριστικό για την εργασία καθαρισμού.

4. Μειώστε την ταχύτητα.

5. Ρυθμίστε την πίεση επαφής.

6. Ρυθμίστε τον υαλοκαθαριστήρα.

7. Ελέγξτε τη βούρτσα για φθορά,

ενδεχ. αντικαταστήστε τη.

8. Ελέγξτε τη διάθεση νερού.

Οι βούρτσες δεν γυρίζουν 1. Μειώστε την πίεση επαφής.

2. Ελέγξτε αν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, ενδεχ. αφαιρέστε το ξένο σώμα.

3. Εάν ο κινητήρας είναι υπερφορτωμένος, αφήστε τον κινητήρα να κρυώσει.

4. Ρυθμίστε τον διακόπτη προγράμματος στο «OFF».

5. Περιμένετε 10 δευτερόλεπτα.

6. Ρυθμίστε τον διακόπτη

προγράμματος στο επιθυμητό πρόγραμμα.

7. Ελέγξτε εάν το βύσμα της συσκευής είναι συνδεδεμένο στην κεφαλή καθαρισμού.

Η συσκευή δεν φρενάρει 1. Αναιρέστε την απελευθέρωση του φρένου (βλ. «Λειτουργία/ώθηση συσκευής»). Ο εύκαμπτος σωλήνας απορροής ακάθαρτου νερού είναι φραγμένος

1. Ανοίξτε το καπάκι της διάταξης δοσολόγησης στον εύκαμπτο σωλήνα απορροής.

2. Τραβήξτε το σωλήνα

αναρρόφησης από την μπάρα αναρρόφησης και κλείστε με το χέρι.

3. Ρυθμίστε τον διακόπτη προγράμματος στην «Αναρρόφηση».

Η έμφραξη απορροφάται από τον εύκαμπτο σωλήνα απορροής στη δεξαμενή ακάθαρτου νερού. Η δοσολογία απορρυπαντικού δεν μπορεί να λειτουργήσει

1. Μόνο δόση έκδοση: Καλέστε την εξυπηρέτηση πελατών.

Βλάβη Αντιμετώπιση Ονομασία R 65

εξαρτήματος Περιγραφή A B Κυλινδρική βούρτσα, κόκκινη (μέτρια, στάνταρ) 4.035-604.0 4.035-605.0 Για καθαρισμό συντήρησης πολύ λερωμένων δαπέδων.1 2 Κυλινδρική βούρτσα, λευκή

6.907-770.0 6.907-771.0 Για γυάλισμα και καθαρισμό συντήρησης ευαίσθητων

Κυλινδρική βούρτσα, πορτοκαλί (υψηλή/χαμηλή) 6.907-726.0 6.907-730.0 Για τρίψιμο δομικών δαπέδων (πλακίδια ασφαλείας

Κυλινδρική βούρτσα, πράσινη

6.907-727.0 6.907-731.0 Για βασικό καθαρισμό πολύ λερωμένων δαπέδων

για αφαίρεση επίστρωσης (π.χ. κεριά, ακρυλικά).

Κυλινδρική βούρτσα, μαύρη (πολύ

6.907-728.0 6.907-732.0 1 2 Μικροΐνες 4.114-054.0 4.114-007.0 Για τον καθαρισμό συντήρησης λείων δαπέδων.12 Άξονας κυλίνδρου 4.762-626.0 4.762-627.0 Για συγκράτηση κυλίνδρων.12 Κύλινδρος, κίτρινος (μαλακός) 6.369-454.0 6.369-454.0 Για γυάλισμα δαπέδων 20 96, 106 Κύλινδρος, κόκκινος (μεσαίος) 6.369-456.0 6.369-456.0 Για καθαρισμό ελαφρώς λερωμένων δαπέδων. 20 96, 106 Κύλινδρος, πράσινος (σκληρός) 6.369-455.0 6.369-455.0 Για καθαρισμό κανονικά έως πολύ λερωμένων δαπέδων. 20 96, 106178 Ελληνικά Αξεσουάρ κεφαλής καθαρισμού με δισκοειδείς βούρτσες A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Αξεσουάρ μπάρας αναρρόφησης A: Μονάδα συσκευασίας, Β: Αριθμός που απαιτείται από τη συσκευή Τεχνικά χαρακτηριστικά Ονομασία D 65

εξαρτήματος Περιγραφή A B Δισκοειδής βούρτσα, σε φυσικό χρώμα (μαλακή) 4.905-012.0 4.905-020.0 Για γυάλισμα δαπέδων.12 Δισκοειδής βούρτσα, λευκή 4.905-011.0 4.905-019.0 Για γυάλισμα και καθαρισμό συντήρησης ευαίσθητων

Δισκοειδής βούρτσα, κόκκινη (μέτρια,

4.905-010.0 4.905-018.0 Για καθαρισμό ελαφρά λερωμένων ή ευαίσθητων

Δισκοειδής βούρτσα, μαύρη (σκληρή) 4.905-013.0 4.905-021.0 Για καθαρισμό πολύ λερωμένων δαπέδων.12 Δίσκος διαμαντιού, λεπτός, πράσινος 6.371-235.0 6.371-236.0 Για φρεσκάρισμα ασβεστολιθικών επιστρώσεων

δαπέδων εποξειδικής ρητίνης.

Δίσκος διαμαντιού, χοντρός, λευκός 6.371-250.0 6.371-252.0 5 2 Δίσκος διαμαντιού, μεσαίος, κίτρινος 6.371-251.0 6.371-253.0 5 2 Επενδεδυμένος δίσκος 4.762-446.0 4.762-447.0 Για συγκράτηση επιθεμάτων.12 Ονομασία Κωδικός εξαρτήματος Περιγραφή A B Χείλος αναρρόφησης, εμπρός PU (κόκκινο), πίσω Linatex 4.039-366.0 Στάνταρ Ζεύγος 1 ζεύγος Σετ χείλους αναρρόφησης, Linatex 4.039-356.0 άθραυστο Ζεύγος 1 ζεύγος Σετ χείλους αναρρόφησης, PU 4.039-357.0 αδιάβροχο Ζεύγος 1 ζεύγος B 110 R 65 B 110 D 65 B 110 R 75 B 110 D 75

Ταχύτητα οδήγησης / καθαρισμού km/h6666 Ταχύτητα μεταφοράς km/h6666 Ταχύτητα πορείας, όπισθεν km/h4444 Θεωρητική επιφανειακή απόδοση m2/h 3900 3900 4500 4500 Θεωρητική απόδοση επιφάνειας με πλαϊνή πλύση-

• m2/h - - 5100 5100 Πρακτική απόδοση επιφάνειας m2/h 2730 2730 3150 3150 Όγκος δεξαμενής καθαρού νερού l 110 110 110 110 Όγκος δεξαμενής ακάθαρτου νερού l 110 110 110 110 Όγκος δοχείου ογκωδών ρύπων l 1,6 - 1,8 - Όγκος δεξαμενής απορρυπαντικού (επιλογή δόσης)l5555 Δοσολογία απορρυπαντικού % 0,25 p. 3
• 0,25 p. 3
• 0,25 p. 3
• 0,25 p. 3
• Δοσολογία νερού l/min 0,15 p. 5
• ,7 0,15 p. 5
• ,7 0,15 p. 5
• ,7 0,15 ,7 Επιβάρυνση επιφανείας (με οδηγό και γεμάτη δεξαμενή καθαρού νερού) Επιφανειακή πίεση N/mm p. 5

• 0,62 p. 0
• ,66 0,62 p. 0
• ,66 0,62 p. 0
• ,66 0,62 ,66 Φορτίο επιφάνειας (βάρος/επιφάνεια στάθμευσης)kg/m p. 0

Μήκος mm 1640 1640 1640 1640 Πλάτος mm 740 740 740 740 Ευρεία μπάρα αναρρόφησης mm 950 950 950 950 Ύψος mm 1310 1310 1310 1310 Πλάτος εργασίας mm 650 650 750 750 Πλάτος εργασίας με πλαϊνή πλύση-στέγνωμα mm - - 850 850 Διαστάσεις συσκευασίας lxwxh mm 1750x990x1475 1750x990x1475 1750x990x1475 1750x990x1475 Ακτίνα στροφής mm 1750 1750 1750 1750 Διαστάσεις της συστοιχίας μπαταριών lxwxh mm 2x(315x386x375) 2x(315x386x375) 2x(315x386x375) 2x(315x386x375)

Μπροστινός τροχός, πλάτος mm 90 90 90 90 Μπροστινός τροχός, διάμετρος mm 250 250 250 250 Πίσω τροχός, πλάτος mm 75 75 75 75 Πίσω τροχός, διάμετρος mm 290 290 290 290

Επιτρεπόμενο συνολικό βάρος kg 650 650 650 650 Απόβαρο (βάρος μεταφοράς) kg 480 480 480 480 Τυπικό βάρος λειτουργίας kg 540 540 540 540 Δύναμη επαφής βουρτσών, μέγ. N (kg) 736 (75) 736 (75) 736 (75) 736 (75) Πίεση επαφής βουρτσών, μέγ.N/m

581 (570) 51 (50) 510 (500) 41 (40)Ελληνικά 179 Με την επιφύλαξη τεχνικών αλλαγών. Στοιχεία ισχύος συσκευής Ονομαστική τάση V24242424 Χωρητικότητα μπαταρίας Ah (5 h) 170 / 285 170 / 285 170 / 285 170 / 285 Μέση κατανάλωση ισχύος W 2350 2350 2350 2350 Ονομαστική ισχύς W 2500 2500 2500 2500 Ισχύς κινητήρα κίνησης W 600 600 600 600 Ισχύς στροβίλου αναρρόφησης W 600 600 600 600 Ισχύς συστήματος κίνησης των βουρτσών W 2 x 600 2 x 600 2 x 600 2 x 600 Τύπος προστασίας IPX3 IPX3 IPX3 IPX3

• Απόδοση αναρρόφησης, ποσότητα αέρα l/s ~25 ~25 ~25 ~25 Υποπίεση (μέγ.) kPa (mbar) ~17 (~170) ~17 (~170) ~17 (~170) ~17 (~170) Υποπίεση (σε λειτουργία)kPa (mbar) ~5 (~50) ~5 (~50) ~5 (~50) ~5 (~50) Βούρτσες καθαρισμού Διάμετρος βούρτσας mm 100 355 100 385 Μήκος βούρτσας mm 605 - 705 - Περιστροφές βούρτσας 1/min 1200 180 1200 180 Διάμετρος βούρτσας με πλαϊνή πλύση-στέγνωμα mm - - 220 220 Ταχύτητα βούρτσας με πλαϊνή πλύση-στέγνωμα 1/min - - 220 220 Εσωτερικός φορτιστής Μήκος καλωδίου m2222 Ονομαστική τάση V 100 p. 240
• 100 p. 240
• 100 p. 240
• 100 p. 240
• Συχνότητα Hz 50-60 50-60 50-60 50-60 Κατανάλωση ισχύος W 750 750 750 750 Ρεύμα φόρτισης A28282828 Απόδοση %92929292 Περιβαλλοντικές συνθήκες Επιτρεπόμενο εύρος θερμοκρασίας °C 5 p. 40
• Θερμοκρασία νερού μέγ. °C50505050 Πίεση νερού συστήματος πλήρωσης (προαιρετικά) MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) Πίεση νερού συστήματος έκπλυσης δεξαμενής ακάθαρτου νερού (προαιρετικά) MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) Σχετική ατμοσφαιρική υγρασία % 20 p. 90
• 20 p. 90
• 20 p. 90
• 20 p. 90

Ανωφέρεια χώρου εργασίας μέγ. % 10 10 10 10 Ανωφέρεια μικρής διαδρομής (μέγιστο 10 m), μεταφορά, φόρτωση %22222222 Μετρημένες τιμές κατά EN 60335-2-72 Τιμή δονήσεων χεριού-βραχίονα m/s2 <2,5 <2,5 <2,5 <2,5 Τιμή δονήσεων καθίσματος m/s2 <2,5 <2,5 <2,5 <2,5 Αβεβαιότητα Κ dB(A) 0,2 0,2 0,2 0,2 Επίπεδο ηχητικής πίεσης L

Οικολογική λειτουργία dB(A) 59,2 59,2 59,2 59,2 Επίπεδο ηχητικής πίεσης L

Κανονική λειτουργία dB(A) 63,6 63,6 63,6 63,6 Αβεβαιότητα ΚpA dB(A) 1,6 1,6 1,6 1,6 Επίπεδο ηχητικής ισχύος LWA + Αβεβαιότητα ΚWA Οικολογική λειτουργία dB(A) 74,1 74,1 74,1 74,1 Επίπεδο ηχητικής ισχύος LWA + Αβεβαιότητα ΚWA Κανονική λειτουργία dB(A) 78,7 78,7 78,7 78,7 Πλαϊνή πλύση-στέγνωμα Ισχύς W - - 140 140 Δύναμη επαφής βουρτσών, μέγ. N (kg) - - 88 (9) 88 (9) Πίεση επαφής βουρτσών, μέγ.N/m

- - 30,6 (30) 30,6 (30) B 110 R 65 B 110 D 65 B 110 R 75 B 110 D 75180 Türkçe Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς , αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού δαπέδων Τύπος: 1.161-xxx Σχετικές Οδηγίες ΕΕ 2006/42/EΚ (+2009/127/EΚ) 2014/30/EΕ 2014/53/ΕΕ (TCU) Εφαρμοσμένα εναρμονισμένα πρότυπα EN 60335-1 EN 60335-2-29 EN 60335-2-72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 61000-6-2: 2005 EN 61000-6-3: 2007 + A1:2011 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό
