ASP50ES - Ηλεκτρική σκούπα SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρική σκούπα νερού και σκόνης
Μάρκα	Scheppach
Μοντέλο	ASP50ES
Χωρητικότητα δοχείου	50 L
Ονομαστική ισχύς	1400 W
Μέγ. ισχύς ενσωματωμένης πρίζας	2000 W
Μέγιστη συνολική ισχύς	3400 W
Μέγιστη υποπίεση	19 kPa
Τάση τροφοδοσίας	220-240 V~, 50/60 Hz
Δείκτης προστασίας	IPX4
Κατηγορία προστασίας	I
Υλικό δοχείου	Ανοξείδωτο ατσάλι
Κύριες λειτουργίες	Στεγνή αναρρόφηση, υγρή αναρρόφηση, φύσημα, αυτόματη λειτουργία με ενσωματωμένη πρίζα
Περιλαμβανόμενα αξεσουάρ	Σωλήνας αναρρόφησης 3 m, φίλτρο αφρού, χάρτινη σακούλα σκόνης, πτυχωτό φίλτρο, ακροφύσιο δαπέδου, στομιο, μεταλλικός σωλήνας προέκτασης, τροχοί, ροδάκια, λαβή, σωλήνας εκκένωσης
Ασφάλεια	Βαλβίδα πλωτήρα αυτόματης διακοπής σε περίπτωση υγρού πλήρωσης, προστασία από πιτσιλιές νερού IPX4
Συντήρηση και καθαρισμός	Φίλτρο αφρού πλενόμενο με σαπουνόνερο, πτυχωτό φίλτρο και σακούλα σκόνης αντικαταστάσιμα· δοχείο καθαρισμού με υγρό πανί
Αναλώσιμα μέρη	Φίλτρο αφρού, χάρτινη σακούλα σκόνης, πτυχωτό φίλτρο
Συνιστώμενη θερμοκρασία αποθήκευσης	5 °C έως 30 °C
Σύμφωνη χρήση	Αναρρόφηση μη εύφλεκτων, μη εκρηκτικών, μη επιβλαβών σκονών και υγρών

Συχνές ερωτήσεις - ASP50ES SCHEPPACH

Πώς να χρησιμοποιήσετε την ηλεκτρική σκούπα σε αυτόματη λειτουργία;

Συνδέστε το ηλεκτρικό εργαλείο στην ενσωματωμένη πρίζα (εικ. 19) και ρυθμίστε τον διακόπτη στη θέση I. Η ηλεκτρική σκούπα θα ξεκινήσει και θα σταματήσει αυτόματα με το εργαλείο.

Ποια φίλτρα να χρησιμοποιήσετε για στεγνή και υγρή αναρρόφηση;

Για στεγνή αναρρόφηση, χρησιμοποιήστε το πτυχωτό φίλτρο (24) και προαιρετικά τη χάρτινη σακούλα σκόνης (23). Για υγρή αναρρόφηση, αντικαταστήστε με το φίλτρο αφρού (22). Μη χρησιμοποιείτε ποτέ το πτυχωτό φίλτρο για υγρή αναρρόφηση.

Πώς να αδειάσετε το δοχείο μετά από υγρή αναρρόφηση;

Χρησιμοποιήστε τον σωλήνα εκκένωσης (11) αφαιρώντας το καπάκι (7) για να αποστραγγίσετε το υγρό. Για το υπόλοιπο υγρό, ανοίξτε τους γάντζους (5), αφαιρέστε την κεφαλή και ρίξτε το υπόλοιπο.

Τι να κάνετε σε περίπτωση μείωσης της ισχύος αναρρόφησης;

Ελέγξτε αν η σακούλα σκόνης είναι γεμάτη, αν το φίλτρο είναι φραγμένο, και αν ο σωλήνας ή το ακροφύσιο είναι βουλωμένα. Καθαρίστε ή αντικαταστήστε τα στοιχεία αν χρειαστεί.

Μπορώ να αναρροφήσω στάχτες ή εύφλεκτες ουσίες;

Όχι, η συσκευή δεν είναι σχεδιασμένη για αναρρόφηση εύφλεκτων, εκρηκτικών ή επιβλαβών ουσιών. Αυτό ενέχει κίνδυνο πυρκαγιάς ή έκρηξης.

Πώς να καθαρίσετε το φίλτρο αφρού;

Πλύνετε το φίλτρο αφρού (22) με λίγο σαπούνι κάτω από τρεχούμενο νερό, στη συνέχεια αφήστε το να στεγνώσει τελείως στον αέρα πριν το τοποθετήσετε ξανά.

Πώς να τοποθετήσετε τους τροχούς και τον ωστήρα;

Τοποθετήστε τους τροχούς με τον άξονα (9) στις εγκοπές της πλάκας στήριξης (10) και στερεώστε τους με τις παρεχόμενες βίδες. Πιέστε τα ροδάκια (12) στις τρύπες. Σπρώξτε τον ωστήρα (4) στη θέση του (6) μέχρι να ασφαλίσει.

Ποια είναι η μέγιστη συνολική ισχύς της συσκευής;

Η ισχύς της ηλεκτρικής σκούπας είναι 1400 W, και η ενσωματωμένη πρίζα μπορεί να παρέχει έως 2000 W, για συνολική μέγιστη ισχύ 3400 W.

Πώς να αποθηκεύσετε την ηλεκτρική σκούπα και τα αξεσουάρ της;

Αποθηκεύστε τη συσκευή σε σκοτεινό, ξηρό μέρος προστατευμένο από τον παγετό (5-30 °C). Τυλίξτε το καλώδιο γύρω από τον ωστήρα (εικ. 21). Τα ακροφύσια και ο σωλήνας προέκτασης μπορούν να στερεωθούν στις εσοχές στο πίσω μέρος της μηχανής.

Τι να κάνετε αν η ηλεκτρική σκούπα δεν ξεκινά;

Ελέγξτε ότι το φις είναι σωστά συνδεδεμένο, ότι η πρίζα έχει τάση και ότι ο διακόπτης On/Off (18) βρίσκεται στη θέση II (λειτουργία) ή I (αυτόματο). Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν ηλεκτρολόγο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASP50ES SCHEPPACH

Εξήγηση των συμβόλων στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση! Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης!
	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 188
2. Περιγραφή της συσκευής (Εικ. 1)...... 188
3. Παραδοτέο υλικό 189
4. Ενδεδειγμένη χρήση.... 189
5. Υποδείξεις ασφαλείας 189
6. Τεχνικά χαρακτηριστικά 190
7. Συναρμολόγηση...... 190
8. Χειρισμός....192
9. Καθαρισμός και συντήρηση 192
10. Αποθήκευση 193
11. Ηλεκτρική σύνδεση.... 193
12. Απόρριψη και ανακύκλωση.... 193
13. Αντιμετώπιση προβλημάτων 194
14. Δήλωση συμμόρφωσης 224

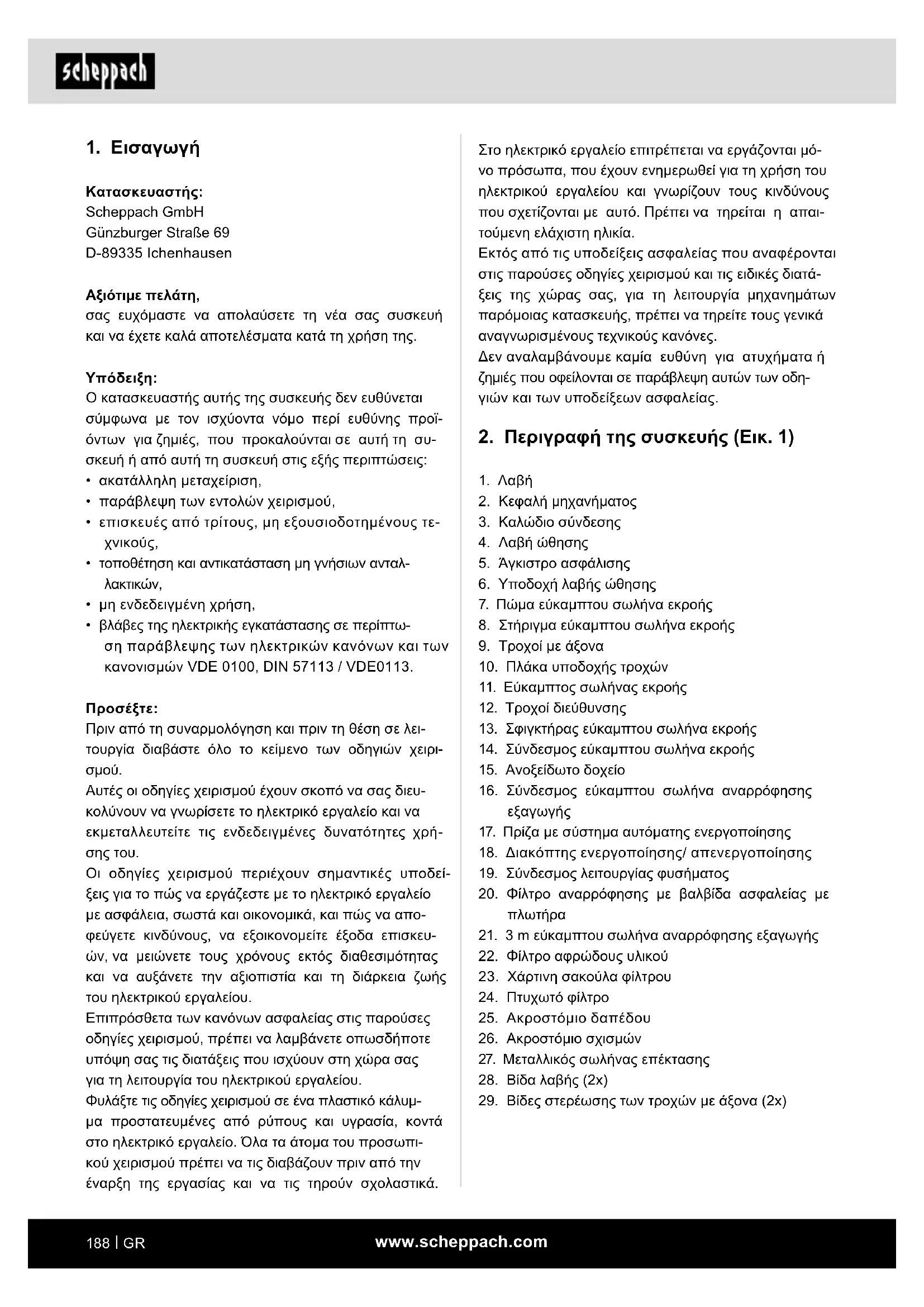

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των εντολών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι- σμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε το ηλεκτρικό εργαλείο και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης του.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για το πώς να εργάζεστε με το ηλεκτρικό εργαλείο με ασφάλεια, σωστά και οικονομικά, και πώς να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευών, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.

Επιπρόσθετα των κανόνων ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του ηλεκτρικού εργαλείου.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμμα προστατευμένες από ρύπους και υγρασία, κοντά στο ηλεκτρικό εργαλείο. Όλα τα άτομα του προσωπικού χειρισμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στο ηλεκτρικό εργαλείο επιτρέπεται να εργάζονται μό- νο πρόσωπα, που έχουν ενημερωθεί για τη χρήση του ηλεκτρικού εργαλείου και γνωρίζουν τους κινδύνους που σχετίζονται με αυτό. Πρέπει να τηρείται η απαι- τούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1)

1. Λαβή
2. Κεφαλή μηχανήματος
3. Καλώδιο σύνδεσης
4. Λαβή ώθησης
5. Άγκιστρο ασφάλισης
6. Υποδοχή λαβής ώθησης
7. Πώμα εύκαμπτου σωλήνα εκροής

8. Στήριγμα εύκαμπτου σωλήνα εκροής

9. Τροχοί με άξονα

10. Πλάκα υποδοχής τροχών

11. Εύκαμπτος σωλήνας εκροής

12. Τροχοί διεύθυνσης

13. Σφιγκτήρας εύκαμπτου σωλήνα εκροής

14. Σύνδεσμος εύκαμπτου σωλήνα εκροής

15. Ανοξείδωτο δοχείο

16. Σύνδεσμος εύκαμπτου σωλήνα αναρρόφησης εξαγωγής

17. Πρίζα με σύστημα αυτόματης ενεργοποίησης

18. Διακόπτης ενεργοποίησης/ απενεργοποίησης

19. Σύνδεσμος λειτουργίας φυσήματος

20. Φίλτρο αναρρόφησης με βαλβίδα ασφαλείας με πλωτήρα

21. 3 m εύκαμπτου σωλήνα αναρρόφησης εξαγωγής

22. Φίλτρο αφρώδους υλικού

23. Χάρτινη σακούλα φίλτρου

24. Πτυχωτό φίλτρο

25. Ακροστόμιο δαπέδου

26. Ακροστόμιο σχισμών

27. Μεταλλικός σωλήνας επέκτασης

28. Βίδα λαβής (2x)

29. Βίδες στερέωσης των τροχών με άξονα (2x)

3. Παραδοτέο υλικό

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

Ηλεκτρική σκούπα υγρής και ξηρής (1x) λειτουργίας 50 l

3 m εύκαμπτου σωλήνα αναρρόφησης (1x) εξαγωγής

Φίλτρο αφρώδους υλικού (1x)

Χάρτινη σακούλα φίλτρου (1x)

Πτυχωτό φίλτρο για ξηρό σκούπισμα (1x)

Τροχοί διεύθυνσης (2x)

Λαβή (1x)

Τροχοί (2x) με άξονα (1x)

Λαβή ώθησης (1x)

Βίδα για λαβή (2x)

Βίδα στερέωσης άξονα των τροχών (2x)

Εύκαμπτος σωλήνας εκροής με πώμα (1x)

Σφιγκτήρας (1x)

Ακροστόμιο δαπέδου (1x)

Ακροστόμιο σχισμών (1x)

Σωλήνας επέκτασης από μέταλλο (1x)

Οδηγίες χειρισμού (1x)

4. Ενδεδειγμένη χρήση

Η ηλεκτρική σκούπα υγρής και ξηρής λειτουργίας ενδείκνυται για υγρό και ξηρό σκούπισμα υπό τον όρο χρήσης του αντίστοιχου φίλτρου. Η συσκευή δεν προορίζεται για την αναρρόφηση καύσιμων, εκρήξιμων ή επιβλαβών για την υγεία ουσιών.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση.

Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

⚠️ KINΔΥΝΟΣ!

• Μη συνδέετε τη συσκευή σε εναλλασσόμενο ρεύμα. Η τάση πρέπει να συμφωνεί με τα στοιχεία στην πινακίδα τύπου της συσκευής. Ποτέ μην αγγίζετε το φις ρευματοληψίας και την πρίζα με υγρά χέρια.
• Μην αποσυνδέετε το φις ρευματοληψίας από την πρίζα τραβώντας το καλώδιο σύνδεσης.
  • Πριν από κάθε λειτουργία ελέγχετε για ζημιές το κα- λώδιο σύνδεσης με το φις ρευματοληψίας. Αν το κα- λώδιο σύνδεσης έχει υποστεί ζημιά, αναθέστε άμεσα την αντικατάστασή του σε εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών/σε ειδικευμένο ηλεκτρολόγο για την αποφυγή επικίνδυνων καταστάσεων.
  • Για την αποφυγή ατυχημάτων με το ηλεκτρικό ρεύμα, συνιστούμε να χρησιμοποιείτε πρίζες των οποίων το κύκλωμα προστατεύεται με διακόπτη προστασίας από ρεύμα διαρροής (μέγ. 30 mA ονομαστική ένταση ρεύματος ενεργοποίησης).
• Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης πρέπει να απενεργοποιείτε τη συσκευή και να αποσυνδέετε το φις ρευματοληψίας από την πρίζα.
• Εργασίες επισκευής και εργασίες σε ηλεκτρικά εξαρτήματα επιτρέπεται να πραγματοποιούνται μόνο από το εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

- Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και/ή έλλειψη γνώσεων, εκτός εάν αυτά τα άτομα επιβλέπονται από πρόσωπο αρμόδιο για την ασφάλειά τους ή έχουν λάβει από αυτό οδηγίες, πως πρέπτει να χρησιμοποιείται η συσκευή και έχουν κατανοήσει τους κινδύνους που προκύπτουν από αυτή.

• Τα παιδιά επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο αν είναι άνω των 8 ετών και επιβλέπονται από πρόσωπο αρμόδιο για την ασφάλειά τους ή έχουν λάβει από αυτό οδηγίες, πως πρέπει να χρησιμοποιείται η συσκευή και έχουν κατανοήσει τους κινδύνους που προκύπτουν από αυτή.
• Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.
- Επιβλέπετε τα παιδιά για να διασφαλίζετε ότι δεν παίζουν με τη συσκευή.
- Ο καθαρισμός και η συντήρηση από τον χρήστη δεν επιτρέπεται να γίνεται από παιδιά χωρίς επίβλεψη.
- Κρατάτε τις μεμβράνες συσκευασίας μακριά από παιδιά, υπάρχει κίνδυνος πρόκλησης ασφυξίας!
- Απενεργοποιείτε τη συσκευή μετά από κάθε χρήση και πριν από οποιαδήποτε εργασία καθαρισμού/ συντήρησης.
- Κίνδυνος πυρκαγιάς. Μην αναρροφάτε αναμμένα ή πυρωμένα αντικείμενα ή υλικά.
- Απαγορεύεται η λειτουργία σε εκρήξιμες ατμόσφαι- ρες.
- Σε περίπτωση που παράγεται αφρός ή εξέρχεται υγρό, άμεσα απενεργοποιήστε τη συσκευή ή αποσυνδέστε το φις ρευματοληψίας από την πρίζα!
- Μη χρησιμοποιείτε κανενός είδους λειαντικά μέσα, καθαριστικά τζαμιών ή καθαριστικά γενικής χρήσης! Σε καμία περίπτωση μη βυθίσετε τη συσκευή σε γερό.

Ορισμένες ουσίες μπορεί να σχηματίσουν εκρηκτικές αναθυμιάσεις ή εκρηκτικά μίγματα από τον στροβιλισμό με τον αναρροφούμενο αέρα! Ποτέ μην αναρροφήσετε τις εξής ουσίες:

• Εκρηκτικά ή καύσιμα αέρια, υγρά και σκόνες (χημικά δραστικές σκόνες)
• Χημικά δραστικές σκόνες μετάλλων (π.χ. αλουμι- νίου, μαγνησίου, ψευδαργύρου) σε συνδυασμό με ισχυρά αλκαλικά και όξινα καθαριστικά
  • Μη αραιωμένα οξέα και βάσεις
• Οργανικούς διαλύτες (π.χ. βενζίνη, αραιωτικά χρωμάτων, ασετόν, πετρέλαιο θέρμανσης).

Επιπλέον αυτές οι ουσίες μπορεί να προσβάλουν τα υλικά που χρησιμοποιούνται στη συσκευή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα.

Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφό- ρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

6. Τεχνικά χαρακτηριστικά

Τάση δικτύου ρεύματος 220-240 V\~ 50/60 Hz

Δυναμικότητα 1400 W
Μέγιστη ισχύς πρίζας συσκευής	2000 W
Συνολική ισχύς 3400 W
Χωρητικότητα του δοχείου νερού	50 l
Ισχύς αναρρόφησης 19 kPa
Βαθμός προστασίας IPX4
Κατηγορία προστασίας I

Με την επιφύλαξη τεχνικών τροποποιήσεων!

7. Συναρμολόγηση

⚠️ ΠΡΟΣΟΧΗ!

Πριν τη χρήση βεβαιωθείτε ότι η συσκευή έχει συ- ναρμολογηθεί σωστά και πλήρως.

Αποσυσκευασία (Εικ. 1, 2, 3)

- Απασφαλίστε τα άγκιστρα ασφάλισης (5) και αφαι- ρέστε την κεφαλή του μηχανήματος (2). Τα αξε- σουάρ βρίσκονται μέσα στο ανοξείδωτο δοχείο (15). Μόνο ο μεταλλικός σωλήνας επέκτασης (27) βρίσκεται έξω από το ανοξείδωτο δοχείο (15) στη συσκευασία. Αφαιρέστε όλα τα αξεσουάρ από το ανοξείδωτο δοχείο (15).

Εγκατάσταση των τροχών με άξονα (9) και των τρο- χών διεύθυνσης (12) (Εικ. 4, 5).

• Τοποθετήστε τους τροχούς με άξονα (9) στα προβλεπόμενα για τον σκοπό αυτό ανοίγματα στην πλάκα υποδοχής τροχών (10). Στερεώστε τους τροχούς με άξονα (9) με τις βίδες για στερέωση άξονα των τροχών (29) χρησιμοποιώντας ένα κατσαβίδι (δεν περιλαμβάνεται στο παραδοτέο υλικό).

• Πιέστε τους δύο τροχούς διεύθυνσης (12) μέσα στις οπές της πλάκας υποδοχής τροχών (10).

Εγκατάσταση της λαβής ώθησης (4) (Εικ. 6)

- Ωθήστε τη λαβή ώθησης (4) μέσα στην υποδοχή λαβής ώθησης (6) στο ανοξείδωτο δοχείο. Προσέξτε να ασφαλίσει η λαβή ώθησης (4).

Εγκατάσταση της κεφαλής του μηχανήματος (2) και της λαβής (1) (Εικ. 7)

- Τοποθετήστε την κεφαλή μηχανήματος (2) πάνω στο ανοξείδωτο δοχείο (15). Ασφαλίστε την κεφαλή μηχανήματος (2) με τα άγκιστρα ασφάλισης (5). Κατά την εγκατάσταση της κεφαλής μηχανήματος (2) προσέχετε ότι τα άγκιστρα ασφάλισης (5) κουμπώνουν σωστά. - Τοποθετήστε τη λαβή (1) πάνω στην κεφαλή του μηχανήματος (2) και στερεώστε τη με δύο βίδες (28) χρησιμοποιώντας ένα κατσαβίδι (δεν περιλαμβάνεται στο παραδοτέο υλικό).

Εγκατάσταση του εύκαμπτου σωλήνα εκροής (11) (Εικ. 8, 9, 10)

• Περάστε τον σφιγκτήρα (13) πάνω στον εύκαμπτο σωλήνα εκροής (11). (Εικ. 8)
• Συνδέστε τον εύκαμπτο εκροής (11) στον σύνδεσμο για εύκαμπτο σωλήνα εκροής (14). Τοποθετήστε τον σφιγκτήρα (13) έτσι ώστε αυτός να στερεώνει τον εύκαμπτο σωλήνα εκροής (11) στον σύνδεσμο για εύκαμπτο σωλήνα εκροής (14). Σφίξτε τον σφιγκτήρα (13) με ένα κατσαβίδι (δεν περιλαμβάνεται στο παραδοτέο υλικό). (Εικ. 9)
• Στο άλλο άκρο του εύκαμπτου σωλήνα εκροής (11) βρίσκεται ένα πώμα (7) το οποίο πρέπει να είναι κλειστό κατά τη διαδικασία σκουπίσματος. Ο εύκαμπτος σωλήνας εκροής μπορεί επιπλέον να στερεωθεί στο στήριγμα εύκαμπτου σωλήνα εκροής (8). (Εικ. 10)

Εγκατάσταση του φίλτρου αφρώδους υλικού (22) (Εικ. 3, 11)

Σε καμία περίπτωση μη χρησιμοποιήσετε τη συσκευή χωρίς φίλτρο! Διασφαλίζετε πάντα ότι το φίλτρο έχει εγκατασταθεί σωστά.

- Εγκατάσταση του φίλτρου αφρώδους υλικού (22): Για το υγρό σκούπισμα σπρώξτε το φίλτρο αφρώδους υλικού (22) πάνω από το φίλτρο αναρρόφησης με βαλβίδα ασφαλείας με πλωτήρα (20).

Εγκατάσταση του πτυχωτού φίλτρου (24) (Εικ. 3, 12)

Για το ξηρό σκούπισμα, ωθήστε το πτυχωτό φίλτρο (24) πάνω από στο φίλτρο αναρρόφησης με βαλβίδα ασφαλείας με πλωτήρα (20). Το πτυχωτό φίλτρο (24) είναι κατάλληλο μόνο για ξηρό σκούπισμα!

Εγκατάσταση της χάρτινης σακούλας φίλτρου (23) (Εικ. 3, 13)

Για την αναρρόφηση λεπτών, ξηρών ακαθαρσιών συνιστάται να χρησιμοποιείτε επιπλέον μια χάρτινη σακούλα φίλτρου (23).

- Περάστε τη χάρτινη σακούλα φίλτρου (23) από το άνοιγμα αναρρόφησης μέσα στο ανοξείδωτο δοχείο (15). Η χάρτινη σακούλα φίλτρου (23) είναι κατάλληλη μόνο για ξηρό σκούπισμα. Η χάρτινη σακούλα φίλτρου (23) διευκολύνει την απόρριψη της σκόνης που έχει συλλεχθεί με αναρρόφηση.

Εγκατάσταση του εύκαμπτου σωλήνα αναρρόφη- σης εξαγωγής (21) (Εικ. 3, 14, 15)

Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης εξαγωγής (21) στην ηλεκτρική σκούπα υγρής και ξηρής λειτουργίας ανάλογα με την απαιτούμενη εφαρμογή.

Αναρρόφηση σκόνης:

Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης εξαγωγής (21) στον σύνδεσμο εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (16). Για να το επιτύχετε αυτό, ωθήστε το άκρο του εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (21) με τις δύο θηλές μέσα στον σύνδεσμο εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (16) (A). Τοποθετήστε και τις δύο θηλές μέσα στις εσοχές. Στην τελική θέση, περιστρέψτε τον εύκαμπτο σωλήνα αναρρόφησης εξαγωγής δεξιόστροφα (B).

Φύσημα:

Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης εξαγωγής (21) στον σύνδεσμο που διαθέτει λειτουργία φυσήματος (19). Σπρώξτε το άκρο του εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (21) με τις δύο θηλές μέσα στον σύνδεσμο που διαθέτει λειτουργία φυσήματος (19). Τοποθετήστε και τις δύο θηλές μέσα στις εσοχές. Δεν απαιτείται περιστροφή.

Εγκατάσταση μεταλλικού σωλήνα επέκτασης (27), εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (21) και ακροστομίων (25/26) (Εικ. 16, 17)

• Συνδέστε τον μεταλλικό σωλήνα επέκτασης (27) με το κυρτωμένο άκρο του εύκαμπτου σωλήνα αναρρόφησης εξαγωγής (21).
• Εγκαταστήστε το ακροστόμιο δαπέδου (25) ή το ακροστόμιο σχισμών (26) στο άλλο άκρο του συνδεδεμένου μεταλλικού σωλήνα επέκτασης (27).
  • Για να ρυθμίσετε το μεμονωμένο μήκος του μεταλλικού σωλήνα επέκτασης (27), ωθήστε τον συρόμενο ρυθμιστή προς τα εμπρός (A). (Εικ. 17)
  • Τραβήξτε τον σωλήνα στο απαιτούμενο μήκος (Β).

Βεβαιωθείτε ότι έχει ασφαλίσει ο συρόμενος ρυθμιστής. (Εικ. 17)

8. Χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Απενεργοποιήστε τη συσκευή αν κατά το υγρό σκούπισμα εξέρχεται υγρό ή αφρός μαζί με τον αέρα.

Ενεργοποίηση / απενεργοποίηση / Αυτόματη λει- τουργία (Εικ. 18, 19)

Ο διακόπτης ενεργοποίησης/ απενεργοποίησης (18) έχει τρεις ρυθμίσεις:

1 Θέση διακόπτη 0: Απενεργοποίηση
2 Θέση διακόπτη II: Ενεργοποίηση
• Για την ενεργοποίηση πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (18).
• Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (18) για να απενεργοποιήσετε τη συσκευή.
3 Θέση διακόπτη 1: Αυτόματη λειτουργία (η ηλεκτρική σκούπα θα ενεργοποιείται μέσω ενός ηλεκτρικού εργαλείου).
- Συνδέστε το καλώδιο ρεύματος δικτύου του ηλεκτρικού εργαλείου στην αυτόματη πρίζα (Εικ. 19).
- Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης εξαγωγής στον σύνδεσμο αναρρόφησης σκόνης του ηλεκτρικού εργαλείου σας.
- Ελέγξτε ότι η σύνδεση είναι ασφαλής και αεροστεγής.
- Θέστε τον διακόπτη στο σύστημα αναρρόφησης στη θέση "I" = Αυτόματη λειτουργία.

Ξηρό σκούπισμα (Εικ. 3, 12, 13)

Για το ξηρό σκούπισμα χρησιμοποιείτε το πτυχωτό φίλτρο (24). Επιπλέον μπορεί να χρησιμοποιείται η χάρτινη σακούλα φίλτρου (23). Με αυτόν τον τρόπο, το πτυχωτό φίλτρο (24) παραμένει για περισσότερο καιρό καθαρό από σκόνη και η απόδοση αναρρόφησης διατηρείται για μεγαλύτερο διάστημα.

Επιπλέον διευκολύνεται η απόρριψη της σκόνης. Διασφαλίζετε πάντα ότι το φίλτρο έχει εγκατασταθεί σωστά.

Υγρό σκούπισμα (Εικ. 3, 11)

Για το υγρό σκούπισμα χρησιμοποιείτε το φίλτρο αφρώδους υλικού (22). Βεβαιωθείτε ότι το φίλτρο αφρώδους υλικού (22) έχει εγκατασταθεί σωστά. Αν το ανοξείδωτο δοχείο (15) είναι γεμάτο, η βαλβίδα ασφαλείας με πλωτήρα (20) κλείνει το άνοιγμα αναρρόφησης και η διαδικασία αναρρόφησης διακόπτεται.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή δεν προορίζεται για την αναρρόφηση καύσιμων υγρών. Για το υγρό σκούπισμα χρησιμοποιείτε μόνο το παρεχόμενο φίλτρο αφρώδους υλικού (22).

Εύκαμπτος σωλήνας εκροής (11) (Εικ. 20)

Για την απλή εκκένωση του ανοξείδωτου δοχείου (15) κατά το υγρό σκούπισμα, το ανοξείδωτο δοχείο είναι εξοπλισμένο με έναν εύκαμπτο σωλήνα εκροής (11). Για να το επιτύχετε αυτό, τραβήξτε το πώμα εύκαμπτου σωλήνα εκροής (7) από τον εύκαμπτο σωλήνα εκροής (11) και εκκενώστε το υγρό. Κατόπιν τοποθετήστε πάλι το πώμα εύκαμπτου σωλήνα εκροής (7).

9. Καθαρισμός και συντήρηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις ρευματοληψίας από την πρίζα!

Καθαρισμός

Συνιστάται να καθαρίζετε τη συσκευή μετά από κάθε χρήση. Μην ψεκάζετε τη συσκευή με νερό και μην τη καθαρίζετε σε τρεχούμενο νερό. Αυτό θα μπορούσε να οδηγήσει σε ηλεκτροπληξίες και σε ζημιά στη συσκευή.

Εκκενώνετε το ανοξείδωτο δοχείο (15) μετά από κάθε λειτουργία: Μετά το άνοιγμα του πώματος εύκαμπτου σωλήνα εκροής (7) μπορείτε να εκκενώσετε το υγρό που έχει συλλεχθεί. Μέσα στο ανοξείδωτο δοχείο (15) παραμένει ένα υπόλειμμα υγρού. Για να απομακρύνετε το υπόλοιπο υγρό, αφαιρέστε την κεφαλή μηχανήματος (2) από το ανοξείδωτο δοχείο (15) ανοίγοντας τα άγκιστρα ασφάλισης (5). Αδειάστε το υπόλειμμα υγρού.

Καθαρίστε το δοχείο με ένα ελαφρά υγρό πανί.

• Αντικαθιστάτε τη χάρτινη σακούλα φίλτρου όταν γεμίζει.
• Διατηρείτε τη συσκευή πάντα καθαρή. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά.
• Διατηρείτε τις σχισμές αερισμού πάντα καθαρές και απαλλαγμένες από ακαθαρσίες και σκόνη.
• Καθαρίζετε τη συσκευή μόνο με μια μαλακή βούρτσα ή ένα ελαφρά υγρό πανί.
• Καθαρίζετε το φίλτρο αφρώδους υλικού (22) με λίγο μαλακό σαπούνι σε τρεχούμενο νερό και αφήνετέ το να στεγνώσει στον αέρα.

Συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: φίλτρο αφρώδους υλικού, χάρτινη σακούλα φίλτρου, πτυχωτό φίλτρο

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

10. Αποθήκευση

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκο- τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρί- σκεται μεταξύ 5 και 30°C.

Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία.

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία.

Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό εργαλείο.

- Στην πίσω πλευρά του μηχανήματος στην πλάκα υποδοχής τροχών (10) και στην κεφαλή μηχανήματος (2) βρίσκονται εσοχές στις οποίες μπορούν να τοποθετηθούν το ακροστόμιο δαπέδου (25) και το ακροστόμιο σχισμών (26) καθώς και ο μεταλλικός σωλήνας επέκτασης (27) για φύλαξη.

• Το καλώδιο σύνδεσης (3) μπορείτε να το τυλίξετε γύρω από τη λαβή ώθησης (4). (Εικ. 21)

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05VV-F. Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V\~.
• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Τύπος σύνδεσης Υ

Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος, τότε αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους.

12. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

13. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης

Ο κινητήρας δεν λειτουργεί.	Ελέγξτε εάν έχει συνδεθεί το φις ρευματοληψίας στην πρίζα.	Συνδέστε πάλι το φις ρευματοληψίας στην πρίζα.
	Ελέγξτε αν η πρίζα έχει ρεύμα. Καλέστε έναν ηλεκτρολόγο.
	Ελέγξτε αν στην ηλεκτρική σκούπα έχει ενεργοποιηθεί ο διακόπτης ενεργοποίησης/ απενεργοποίησης.	Ενεργοποιήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης.
Μειωμένη ισχύς αναρρόφησης εξαγωγής.	Έχει μπλοκάρει η βούρτσα.	Απενεργοποιήστε την ηλεκτρική σκούπα, για να εξαλείψετε προβλήματα έμφραξης.
	Η σακούλα συλλογής σκόνης είναι γεμάτη με σκόνη.	Αφαιρέστε και αδειάστε τη σακούλα συλλογής σκόνης.
	Το φίλτρο έχει γεμίσει με σκόνη.	Αφαιρέστε και αδειάστε το φίλτρο.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
