ASP50ES - Dulkių siurblys SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Vandens ir dulkių siurblys
Prekės ženklas	Scheppach
Modelis	ASP50ES
Bako talpa	50 L
Vardinė galia	1400 W
Maksimali įmontuoto lizdo galia	2000 W
Maksimali bendra galia	3400 W
Maksimalus vakuumas	19 kPa
Maitinimo įtampa	220-240 V~, 50/60 Hz
Apsaugos laipsnis	IPX4
Apsaugos klasė	I
Bako medžiaga	Nerūdijantis plienas
Pagrindinės funkcijos	Sausas siurbimas, šlapias siurbimas, pūtimas, automatinis režimas su įmontuotu lizdu
Priedai	3 m siurbimo žarna, putų filtras, popierinis dulkių maišelis, sulankstytas filtras, grindų antgalis, siurbimo antgalis, metalinis prailginimo vamzdis, ratai, ratukai, rankena, išleidimo žarna
Saugumas	Automatinis plūdinis vožtuvas sustojimui pripildžius skysčio, apsauga nuo vandens purslų IPX4
Priežiūra ir valymas	Putų filtrą galima plauti muiluotu vandeniu, sulankstytas filtras ir dulkių maišelis yra keičiami; baką valykite drėgna šluoste
Eksploatacinės dalys	Putų filtras, popierinis dulkių maišelis, sulankstytas filtras
Rekomenduojama laikymo temperatūra	5 °C iki 30 °C
Tinkamas naudojimas	Nedegių, nesprogstamų, nepavojingų dulkių ir skysčių siurbimas

Dažnai užduodami klausimai - ASP50ES SCHEPPACH

Kaip naudoti siurblį automatiniu režimu?

Prijunkite elektrinį įrankį prie įmontuoto lizdo (19 pav.) ir nustatykite jungiklį į padėtį I. Siurblys įsijungs ir sustos automatiškai su įrankiu.

Kokius filtrus naudoti sausam ir šlapiam siurbimui?

Sausam siurbimui naudokite sulankstytą filtrą (24) ir, jei reikia, popierinį dulkių maišelį (23). Šlapiam siurbimui pakeiskite putų filtru (22). Niekada nenaudokite sulankstyto filtro šlapiam siurbimui.

Kaip ištuštinti baką po šlapio siurbimo?

Naudokite išleidimo žarną (11) nuėmę dangtelį (7) skysčiui išpilti. Likusiam skysčiui atidarykite kabliukus (5), nuimkite viršutinę dalį ir išpilkite likučius.

Ką daryti, jei sumažėjo siurbimo galia?

Patikrinkite, ar dulkių maišelis nėra pilnas, filtras neužsikimšęs, o žarna ar antgalis neužkimšti. Jei reikia, išvalykite arba pakeiskite elementus.

Ar galiu siurbti pelenus ar degias medžiagas?

Ne, prietaisas nėra skirtas siurbti degias, sprogstamąsias ar kenksmingas medžiagas. Tai kelia gaisro ar sprogimo pavojų.

Kaip išvalyti putų filtrą?

Nuplaukite putų filtrą (22) su šiek tiek muilo po tekančiu vandeniu, tada leiskite visiškai išdžiūti ore prieš sumontuodami.

Kaip sumontuoti ratus ir stūmliklį?

Įstatykite ratus su ašimi (9) į atraminės plokštės (10) įdubas ir pritvirtinkite pateiktais varžtais. Įspaudžkite ratukus (12) į skyles. Įstumkite stūmliklį (4) į jo angą (6), kol užsifiksuos.

Kokia yra maksimali bendra prietaiso galia?

Siurblio galia yra 1400 W, o įmontuotas lizdas gali tiekti iki 2000 W, todėl maksimali bendra galia yra 3400 W.

Kaip laikyti siurblį ir jo priedus?

Laikykite prietaisą tamsioje, sausoje ir nuo šalčio apsaugotoje vietoje (5-30 °C). Apvyniokite laidą aplink stūmliklį (21 pav.). Antgaliai ir prailginimo vamzdis gali būti pritvirtinti užpakalinėje mašinos dalyje esančiose įdubose.

Ką daryti, jei siurblys neužsiveda?

Patikrinkite, ar kištukas gerai įjungtas į lizdą, ar lizdas turi įtampą ir ar įjungimo/išjungimo jungiklis (18) yra padėtyje II (įjungta) arba I (automatinis). Jei problema išlieka, kreipkitės į elektriką.

NAUDOJIMO INSTRUKCIJA ASP50ES SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas! nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadinti įrankį!
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys:

Puslapis:

1. lvadas.... 131
2. Irenginio aprašymas (1 pav.).... 131
3. Komplektacija 131
4. Naudojimas pagal paskirtį 132
5. Saugos nurodymai....132
6. Techniniai duomenys 133
7. Montavimas.... 133
8. Valdymas 134
9. Valymas ir techninė priežiūra 135
10. Laikymas.... 135
11. Elektros prijungimas 135
12. Utilizavimas ir pakartotinis atgavimas 136
13. Sutrikimų šalinimas.... 136
14. Atitikties deklaracija....223

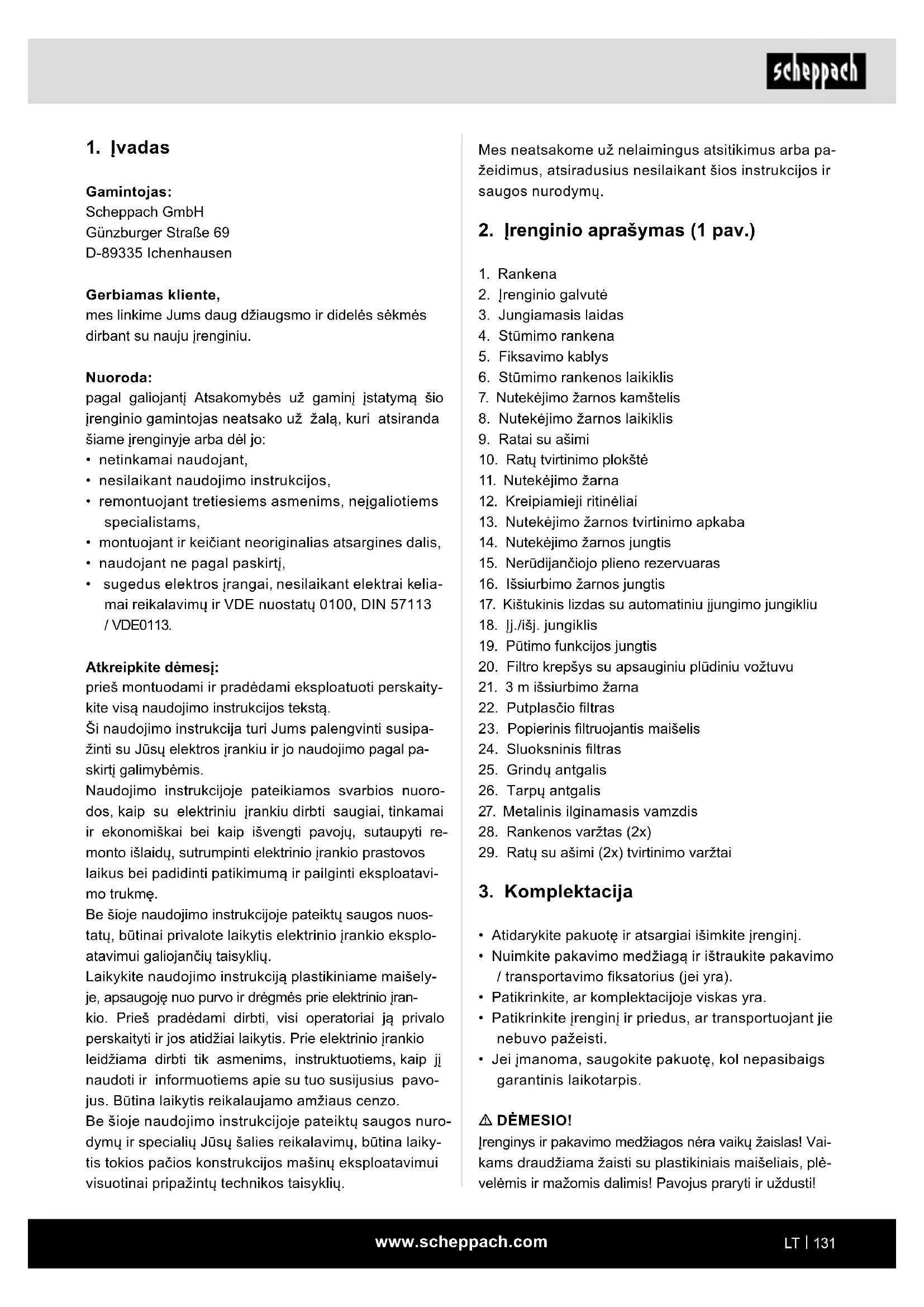

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj,
- sugedus elektros jrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal pa-skirtį galimybėmis.

Naudojimo instrukcijoje pateikiamos svarbios nuorodos, kaip su elektriniu įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektrinio įrankio eksplo-atavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektrinio įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektrinio įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 pav.)

1. Rankena
2. Irenginio galvutė
3. Jungiamasis laidas
4. Stūmimo rankena
5. Fiksavimo kablys
6. Stūmimo rankenos laikiklis
7. Nutekėjimo žarnos kamštelis
8. Nutekėjimo žarnos laikiklis
9. Ratai su ašimi
10. Ratų tvirtinimo plokštė
11. Nutekėjimo žarna
12. Kreipiamieji ritinéliai
13. Nutekėjimo žarnos tvirtinimo apkaba
14. Nutekėjimo žarnos jungtis
15. Nerūdijančiojo plieno rezervuaras
16. Išsiurbimo žarnos jungtis
17. Kištukinis lizdas su automatiniu jungimo jungikliu
18. lj./išj. jungiklis
19. Pūtimo funkcijos jungtis
20. Filtro krepšys su apsauginiu plūdiniu vožtuvu
21. 3 m išsiurbimo žarna
22. Putplasčio filtras
23. Popierinis filtruojantis maišelis
24. Sluoksninis filtras
25. Grindų antgalis
26. Tarpų antgalis
27. Metalinis ilginamasis vamzdis
28. Rankenos varžtas (2x)
29. Ratų su ašimi (2x) tvirtinimo varžtai

3. Komplektacija

• Atidarykite pakuotę ir atsargiai išimkite jrenginj.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÉMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vai-kams draudžiama žaisti su plastikiniais maišeliais, plė-velėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

50 l šlapio / sauso valymo siurblys (1x)

3 m išsiurbimo žarna (1x)

Ratų ašies tvirtinimo varžtas (2x)

Nutekėjimo žarna su kamšteliu (1x)

Tvirtinimo apkaba (1x)

Grindų antgalis (1x)

Tarpu antgalis (1x)

Metalinis ilginamasis vamzdis (1x)

Naudojimo instrukcija (1x)

4. Naudojimas pagal paskirti

Šlapio / sauso valymo siurblys skirtas šlapiajam arba sausajam siurbimui, naudojant atitinkamą filtrą. Jrenginys neskirtas degioms, sprogioms arba sveikatai pavojingoms medžiagoms siurbti.

Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią żalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesj i tai, kad mūsų jrenginiai néra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams.

Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠ PAVOJUS!

- Junkite jrenginj tik prie kintamosios srovės. Įtampa turi sutapti su nurodytaja jrenginio specifikacijų lentelėje. Niekada nelieskite tinklo kištuko ir kištukinio lizdo drėgnomis rankomis.

- Netraukite tinklo kištuko iš kištukinio lizdo už jungiamojo laido.

• Prieš eksploatuodami kaskart patikrinkite jungiamąj laidą su tinklo kištuku, ar jis nepažeistas. Pažeistą jungiamajj laidą nedelsdami paveskite pakeisti įgaliotai klientų aptarnavimo tarnybai / kvalifikuotam elektrikui, kad išvengtumėte pavojų.
• Norint išvengti nelaimingų atsitikimų dėl elektros, rekomenduojame naudoti priekyje prijungtą nebalanso srovės apsauginį jungiklj (maks. su 30 mA vardinio stiprio grįžimo srove).
• Prieš atlikdami bet kokius priežiūros ir techninės priežiūros darbus, išjunkite įrenginį ir ištraukite tinklo kištuką.
• Remonto darbus ir darbus prie elektrinių konstrukcinių dalių leidžiama atlikti tik kvalifikuotai klientų aptarnavimo tarnybai.

⚠️ ISPÉJIMAS!

• Šis jrenginys neskirtas naudoti asmenims, turintiems ribotus fizinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti jrenginį, ir suprantantiems su tuo susijusius pavojus.
• Vaikams leidžiama naudoti jrenginj tik tuo atveju, jei yra vyresni nei 8 metų ir juos prižiūri už jų saugą atsakingas asmuo arba jei jie gavo iš jo nurodymus, kaip naudoti jrenginj, ir suprato su tuo susijusius pavojus.
  • Vaikams žaisti su jrenginiu draudžiama.
• Vaikus reikia prižiūrėti, norint įsitikinti, kad jie nežais su įrenginiu.
• Valymo ir naudotojo atliekamus techninės priežiūros darbus neprižiūrimiems vaikams atlikti draudžiama.
• Pakavimo plèveles laikykite toliau nuo vaikų. Kyla pavojus uždusti!
• Po kiekvieno naudojimo ir prieš valymą / techninę priežiūrą jrenginį reikia išjungti.
• Gaisro pavojus. Nesiurbkite degančių arba ruse-nančių daiktų.
• Eksploatuoti potencialiai sprogiose srityse draudžiama.
• Susidarius putų arba išbėgus skysčio, įrenginį iš karto išjunkite arba ištraukite tinklo kištuką!
• Nenaudokite šveitiklių, stiklo arba universalių valiklių! Niekada nemerkite įrenginio į vandenį.

Sūkuriuojančios tam tikros medžiagos su įsiurbtu oru gali sudaryti sprogius garus arba mišinius! Niekada nesiurbkite toliau nurodytų medžiagų:

- sprogių arba degių dujų, skysčių ir dulkių (reaktyviųjų dulkių),

• reaktyviujų metalo dulkių (pvz., aliuminio, magnio, cinko) kartu su stipriai šarminėmis ir rūgščiomis valymo priemonėmis,
• neskiestų stiprių rūgščių ir šarmų,
• organinių tirpiklių (pvz., benzino, dažų skiediklių, acetono, mazuto).

Be to, šios medžiagos gali pažeisti ant jrenginio naudojamas medžiagas.

⚠️ ISPĖJIMAS!

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Tinklo jtampa 220–240 V\~ 50/60 Hz

Galia 1400 W
Maks. jrenginio kištukinio lizdo galia	2000 W
Bendroji galia 3400 W
Vandens talpyklos tūris 50 I
Siurbiamoji galia 19 kPA
Apsaugos laipsnis	IPX4
Apsaugos klasė	I

Pasiliekame teisę atlikti techninius pakeitimus!

7. Montavimas

⚠ DÉMESIO!

Prieš naudodami įsitikinkite, kad prietaisas tinkamai ir iki galo sumontuotas.

Išpakavimas (1, 2, 3 pav.)

- Atfiksuokite fiksavimo kablj (5) ir išmontuokite mašinos galvutę (2). Priedai yra nerūdijančiojo plieno rezervuare (15). Tik metalinis ilginamasis vamzdis (27) yra už nerūdijančiojo plieno rezervuaro ribų (15) pakuotėje. Išmontuokite visus priedus iš nerūdijančiojo plieno rezervuaro (15).

Ratų su ašimi (9) ir kreipiamųjų ritinėlių (12) montavimas (4, 5 pav.).

• Istatykite ratus su ašimi (9) i tam skirtas angas ratų tvirtinimo plokštėje (10). Pritvirtinkite ratus su ašimi (9) ratų ašių tvirtinimo varžtais (29), naudodami at-suktuvą (nejeina j komplektacija).
• Ispauskite abu kreipiamuosius ritinėlius (12) j ratų tvirtinimo plokštės (10) skyles.

Stūmimo rankenos (4) montavimas (6 pav.)

- Istumkite stūmimo rankeną (4) i stūmimo rankenos laikiklj (6) nerūdijančiojo plieno rezervuare. Tuo metu atkreipkite dėmesį i tai, kad stūmimo rankena (4) užsifiksuotų.

Mašinos galvutės (2) ir rankenos (1) montavimas (7 pav.)

• Uždėkite įrenginio galvutę (2) ant nerūdijančiojo plieno rezervuaro (15). Užfiksuokite įrenginio galvutę (2) fiksavimo kabliu (5). Montuodami įrenginio galvutę (2) atkreipkite dėmesį į tai, kad fiksavimo kabliai (5) tinkamai užsifiksuoty.
• Uždėkite rankenėlę (1) ant mašinos galvutės (2) ir pritvirtinkite ją dviem varžtais (28) atsuktuvu (nejei-na j komplektaciją).

Nutekėjimo žarnos (11) montavimas (8, 9, 10 pav.)

• Uždėkite tvirtinimo apkabą (13) ant nutekėjimo žarnos (11). (8 pav.)
• Užmaukite nutekėjimo žarną (11) ant nutekėjimo žarnos jungties (14). Uždėkite tvirtinimo apkabą (13) taip, kad ji nutekėjimo žarną (11) užfiksuotų prie nutekėjimo žarnos (14) jungties. Priveržkite tvirtinimo apkabą (13) atsuktuvu (nejeina j komplektaciją). (9 pav.)
• Kitame nutekėjimo žarnos (11) gale yra kamštelis (7), kurį reikia uždaryti siurbimo proceso metu. Nutekėjimo žarną papildomai galima pritvirtinti nutekėjimo žarnos laikiklyje (8). (10 pav.)

Putplasčio filtro (22) montavimas (3, 11 pav.)

Niekada nenaudokite prietaiso be filtrų! Visada užti- krinkite, kad filtrai būtų tinkamai sumontuoti.

- Sumontuokite putplasčio filtrą (22): Norėdami siurbti šlapiuoju būdu, komplektacijoje esantį pultplasčio filtrą (22) užmaukite ant filtro krepšio su apsauginiu plūdiniu vožtuvu (20).

Sluoksninio filtro (24) montavimas (3, 12 pav.)

Sausajam siurbimui užmaukite sluoksninj filtrą (24) ant filtro krepšio su apsauginiu plūdiniu vožtuvu (20). Sluoksninis filtras (24) skirtas tik sausajam siurbimui!

Popierinio filtruojančio maišelio (23) montavimas (3, 13 pav.)

Smulkiems, sausiems nešvarumams siurbti rekomenduojame papildomai naudoti popierinj filtruojantj maišelj (23).

- Popierinj filtruojantj maišelj (23) užmaukite ant siurbimo angos nerūdijančiojo plieno rezervuare (15). Popierinis filtruojantis maišelis (23) skirtas tik sausajam siurbimui. Naudojant popierinj filtruojantj maišelj (23), lengviau pašalinti susiurbtas dulkes.

Išsiurbimo žarnos (21) montavimas (3, 14, 15 pav.)

Atsižvelgdami j norimą naudojimą, prijunkite išsiurbimo žarną (21) prie atitinkamos plaunančio / sauso valymo siurblio jungties.

Dulkių siurbimas:

Prijunkite išsiurbimo žarną (21) prie išsiurbimo žarnos jungties (16). Tam išsiurbimo žarnos (21) galą su abiem įmovomis įstumkite į išsiurbimo žarnos jungti (16) (A). Įstatykite abi įmovas į jdubas.

Galinėje padėtyje pasukite išsiurbimo žarną pagal laikrodžio rodyklę (B).

Pūtimas:

Prijunkite išsiurbimo žarną (21) prie jungties su pūtimo funkcija (19). Išsiurbimo žamos (21) galą su abiem jmovomis įstumkite i jungti su pūtimo funkcija (19). Istatyki-te abi jmovas i įdubas. Sukti čia nereikia.

Metalinio ilginamojo vamzdžio (27), išsiurbimo žarnos (21) ir purkštukų (25/26) montavimas (16, 17 pav.)

• Sujunkite metalinį ilginamajį vamzdį (27) su užlenktu išsiurbimo žarnos (21) galu.
• Pritvirtinkite grindu (25) arba tarpu antgalj (26) prie kito sumontuoto metalinio ilginamojo vamzdžio (27) galo.
• Norėdami nustatyti individualų metalinio ilginamojo vamzdžio (27) ilgį, nustumkite slankiklį į priekį (A). (17 pav.)
• Ištraukite vamzdį į atitinkamą ilgį (B). Įsitikinkite, kad slankusis reguliatorius užsifiksuos. (17 pav.)

8. Valdymas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

⚠️ ISPĖJIMAS!

Išjunkite prietaisą, kai siurbiant šlapiuoju būdu su iš-trauktu oru pasklis skystis arba putos.

ljungimas / išjungimas / automatinis (18, 19 pav.)

ljungimo / išjungimo jungiklis (18) turi tris padėtis.

1 0 jungiklio padėtis: išj.
2 Il jungiklio padëtis: jj.
- Norėdami jjungti, paspauskite jjungimo / išjungimo jungiklj (18).
- Norėdami išjungti prietaisą, aktyvinkite jj./išj. jungiklj (18) iš naujo.

3 I jungiklio padėtis: Automatinis režimas (dulkių siurblys jungiamas elektriniu įrankiu).

- Prijunkite savo elektrinio jrankio tinklo kabelj prie automatinio kištukinio lizdo (19 pav.).

- Prijunkite išsiurbimo žarną prie savo elektrinio įrankio dulkių išsiurbimo jungties.

- Patikrinkite, kad jungtis būtų patikima ir nelaidi orui.

- Nustatykite išsiurbimo sistemos jungiklj i padėtį „I“ = automatinis režimas.

Sausasis siurbimas (3, 12, 13 pav.)

Naudokite sluoksninj filtrą (24) sausajam siurbimui. Papildomai galima naudoti popierinj filtruojantj maišelį (23). Taip sluoksniniame filtre (24) ilgiau nebus dulkių ir ilgiau išliks siurbiamoji galia.

Be to, bus lengviau utilizuoti dulkes.

Visada užtikrinkite, kad filtrai būtų tinkamai sumontuoti.

Siurbimas šlapiuoju būdu (3, 11 pav.)

Šlapiam siurbimui naudokite putplasčio filtrą (22). Įsiti-kinkite, kad putplasčio filtras (22) tinkamai sumontuotas.

Jei nerūdijančio plieno rezervuaras (15) pilnas, apsauginis plūdinis vožtuvas (20) uždaro siurbimo angą ir siurbimo procesas nutraukiamas.

⚠ DÈMESIO!

Prietaisas neskirtas degiems skysčiams siurbti. Šlapiajam siurbimui naudokite komplektacijoje esantj putplasčio filtrą (22).

Nutekėjimo žarna (11) (20 pav.)

Kad būtų paprasčiau ištuštinti nerūdijančiojo plieno rezervuarą (15) siurbiant šlapiuoju būdu, jis yra su nutekėjimo žarna (11). Tam nutekėjimo žarnos (7) kamštelį ištraukite iš nutekėjimo žarnos (11) ir išleiskite skystį.

Po to vėl įstatykite nutekėjimo žarnos (7) kamštelį.

9. Valymas ir techninė priežiūra

⚠️ ISPĖJIMAS!

Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Valymas

Po kiekvieno naudojimo rekomenduojame prietaisą išvalyti. Nepurkškite ant prietaiso vandens ir nevalykite jo po tekančiu vandeniu. Dėl to galimi elektros smūgiai ir gali būti apgadintas prietaisas.

Po kiekvieno eksploatavimo ištuštinkite nerūdijančiojo plieno rezervuarą (15): Atidarius nutekėjimo žarnos (7) kamštelį, surinktą skystį galima išleisti. Nerūdijančiojo plieno rezervuare (15) lieka skysčio likučių. Norėdami pašalinti likusį skystį, nuimkite mašinos galvutę (2) nuo nerūdijančiojo plieno rezervuaro (15), atidarydami fik-savimo kablj (5). Išpilkite skystus likučius.

Išvalykite rezervuarą drėgna šluoste.

• Pakeiskite pilna popierinj filtruojanti maišelj.
• Prietaisas visada turi būti švarus. Nenaudokite valymo priemonių arba tirpiklių.
• Vėdinimo plyšiai visada turi būti švarūs ir juose netu- ri būti nešvarumų bei dulkių.
• Visada valykite prietaisą minkštu šepečiu arba šiek tiek sudrėkinta šluoste.
• Išvalykite putplasčio filtrą (22) su šiek tiek skystojo muilo po tekančiu vandeniu ir palikite ji išdžiūti lauke.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: Putplasčio filtras, popierinis filtruojantis maišelis, sluoksninis filtras

* j komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

10. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite elektrinj įrankį originalioje pakuotėje.

Uždenkite elektrini įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.

Laikykite naudojimo instrukciją prie elektrinio įrankio.

• Galinėje mašinos pusėje ratų tvirtinimo plokštėje (10) ir mašinos galvutėje (2) yra įdubimai, kuriuose laikymui galime sumontuoti dugno purkštuką (25) ir tarpų antgalį (26) bei metalinį ilginamajį vamzdį (27).
• Jungiamasis laidas (3) gali apsivynioti aplink stūmimo rankeną (4). (21 pav.)

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas jungiamasis elektros laidas

Dažnai pažeidžiama jungiamuju elektros laidų izolia- cija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekil-tų pavjoaus saugai.

12. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos del Elektros ir elektronikos prietaisų jstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.

• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą igaliota surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

13. Sutrikimų šalinimas

Sutrikimas	Galima priežastis	Ką daryti
Variklis neveikia.	Patikrinkite, ar jkištas tinklo kištukas.	Vėl jkiškite tinklo kištuką į kištukinį lizdą.
	Patikrinkite, ar kištukiniame lizde yra elektros srovė.	Iškvieskite elektriką.
	Patikrinkite, ar jjungtas dulkių siurblio jjungimo / išjungimo jungiklis.	Jjunkite jjungimo / išjungimo jungiklj.
Sumažėjo siurbimo našumas.	Šepetys neužblokuotas.	Išjunkite dulkių siurblį, kad pašalintumėte užblokavimo priežastį.
	Dulkių maišelis prisipildė dulkių.	Išmontuokite ir ištuštinkite dulkių maišelį.
	Filtras prisipildė dulkių.	Išmontuokite ir ištuštinkite filtrą.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
