ASP50ES - Pölynimuri SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vesi- ja pölyimuri
Merkki	Scheppach
Malli	ASP50ES
Säiliön tilavuus	50 L
Nimellisteho	1400 W
Sisäänrakennetun pistorasian maksimiteho	2000 W
Suurin kokonaisteho	3400 W
Suurin alipaine	19 kPa
Syöttöjännite	220-240 V~, 50/60 Hz
Suojausluokka	IPX4
Suojausluokka	I
Säiliön materiaali	Ruostumaton teräs
Päätoiminnot	Kuivaimurointi, märkäimurointi, puhallus, automaattitila sisäänrakennetulla pistorasialla
Mukana tulevat lisävarusteet	3 m imuletku, vaahtomuovisuodatin, paperipölypussi, laskostettu suodatin, lattiasuutin, rakosuutin, metallinen jatkoletku, pyörät, rullat, kahva, tyhjennysletku
Turvallisuus	Automaattinen kellukkeella varustettu sulkuventtiili nesteen täyttyessä, IPX4-vesisuojaus
Huolto ja puhdistus	Vaahtomuovisuodatin pestävissä saippuavedellä, laskostettu suodatin ja pölypussi vaihdettavia; säiliö puhdistettava kostealla liinalla
Kulutusosat	Vaahtomuovisuodatin, paperipölypussi, laskostettu suodatin
Suositeltu säilytyslämpötila	5 °C - 30 °C
Käyttötarkoitus	Palamattomien, räjähtämättömien, vaarattomien pölyjen ja nesteiden imurointi

Usein kysytyt kysymykset - ASP50ES SCHEPPACH

Miten imuria käytetään automaattitilassa?

Kytke sähkötyökalu sisäänrakennettuun pistorasiaan (kuva 19) ja aseta kytkin asentoon I. Imuri käynnistyy ja pysähtyy automaattisesti työkalun mukana.

Mitä suodattimia käytetään kuiva- ja märkäimurointiin?

Kuivaimuroinnissa käytä laskostettua suodatinta (24) ja tarvittaessa paperipölypussia (23). Märkäimuroinnissa vaihda vaahtomuovisuodattimeen (22). Älä koskaan käytä laskostettua suodatinta märkäimuroinnissa.

Miten säiliö tyhjennetään märkäimuroinnin jälkeen?

Käytä tyhjennysletkua (11) poistamalla tulppa (7) nesteen poistamiseksi. Jäännösnestettä varten avaa lukot (5), irrota pää ja kaada loput.

Mitä tehdä, jos imuteho laskee?

Tarkista, ettei pölypussi ole täynnä, suodatin ei ole tukossa ja letku tai suutin eivät ole tukkeutuneet. Puhdista tai vaihda tarvittaessa.

Voinko imuroida tuhkaa tai syttyviä aineita?

Ei, laitetta ei ole suunniteltu syttyvien, räjähtävien tai vaarallisten aineiden imurointiin. Tämä aiheuttaa tulipalo- tai räjähdysvaaran.

Miten vaahtomuovisuodatin puhdistetaan?

Pese vaahtomuovisuodatin (22) saippualla juoksevan veden alla, anna sen kuivua täysin ilmassa ennen uudelleen asennusta.

Miten pyörät ja työntökahva asennetaan?

Aseta pyörät akseleineen (9) tukilevyn (10) koloihin ja kiinnitä mukana toimitetuilla ruuveilla. Paina rullat (12) reikiin. Työnnä työntökahva (4) paikalleen (6), kunnes se napsahtaa.

Mikä on laitteen suurin kokonaisteho?

Imurin teho on 1400 W ja sisäänrakennettu pistorasia voi antaa enintään 2000 W, joten suurin kokonaisteho on 3400 W.

Miten imuri ja sen lisävarusteet säilytetään?

Säilytä laite pimeässä, kuivassa ja jäätymättömässä paikassa (5-30 °C). Kiedo johto työntökahvan ympärille (kuva 21). Suuttimet ja jatkoletku voidaan kiinnittää koneen takaosan syvennyksiin.

Mitä tehdä, jos imuri ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni, pistorasia on jännitteellinen ja On/Off-kytkin (18) on asennossa II (päällä) tai I (auto). Jos ongelma jatkuu, ota yhteyttä sähköasentajaan.

KÄYTTÖOHJE ASP50ES SCHEPPACH

Tuotteessa olevien symbolien merkitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Varoitus! Jos ohjeet laiminlyödään, seurauksena voi olla hengenvaara, loukkaantumisvaara tai työkalun vioittuminen!
	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 155
2. Laitteen kuvaus (kuva 1).... 155
3. Toimituksen sisältö 155
4. Määräystenmukainen käyttö 156
5. Turvallisuusohjeet....156
6. Tekniset tiedot....157
7. Asennus....157
8. Käyttö....158
9. Puhdistus ja huolto 158
10. Varastointi 159
11. Sähköliitäntä 159
12. Hävittäminen ja kierrätys.... 160
13. Ohjeet häiriöiden poistoon.... 160
14. Vaatimustenmukaisuusvakuutus 223

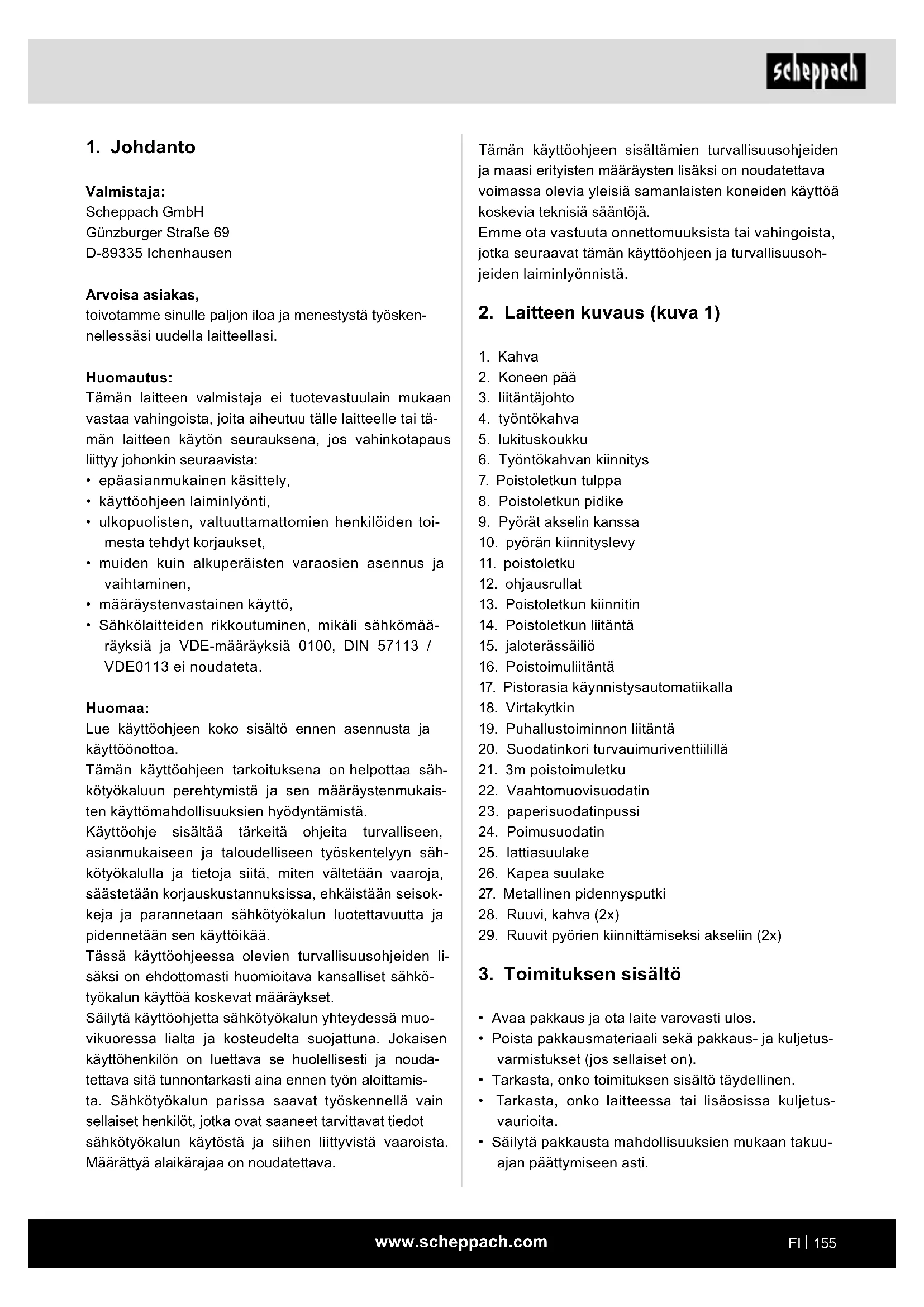

1. Johdanto

Valmistaja:

Scheppach GmbH

toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- Sähkölaitteiden rikkoutuminen, mikäli sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa sähkötyökaluun perehtymistä ja sen määräystenmukais- ten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn sähkötyökalulla ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan sähkötyökalun luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset sähkötyökalun käyttöä koskevat määräykset.

Säilytä käyttöohjetta sähkötyökalun yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Sähkötyökalun parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot sähkötyökalun käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava voimassa olevia yleisiä samanlaisten koneiden käyttöä koskevia teknisiä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1)

1. Kahva
2. Koneen pää
3. liitäntäjohto
4. työntökahva
5. lukituskoukku
6. Työntökahvan kiinnitys
7. Poistoletkun tulppa
8. Poistoletkun pidike
9. Pyörät akselin kanssa
10. pyörän kiinnityslevy
11. poistoletku
12. ohjausrullat
13. Poistoletkun kiinnitin
14. Poistoletkun liitäntä
15. jaloterässäiliö
16. Poistoimuliitäntä
17. Pistorasia käynnistysautomatiikalla
18. Virtakytkin
19. Puhallustoiminnon liitäntä
20. Suodatinkori turvauimuriventtiilillä
21. 3m poistoimuletku
22. Vaahtomuovisuodatin
23. paperisuodatinpussi
24. Poimusuodatin
25. lattiasuulake
26. Kapea suulake
27. Metallinen pidennysputki
28. Ruuvi, kahva (2x)
29. Ruuvit pyörien kiinnittämiseksi akseliin (2x)

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-vaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

50 l märkä-/kuivaimuri (1 kpl)

3m poistoimuletku (1 kpl)

Vaahtomuovisuodatin (1 kpl)

paperisuodatinpussi (1 kpl)

Laskossuodatin kuivaimurointia varten (1 kpl)

ohjausrullat (2 kpl)

Kahva (1 kpl)

Pyörät (2 kpl) akselin kanssa (1 kpl)

työntökahva (1 kpl)

Ruuvi kahvaa varten (2 kpl)

Ruuvi pyörien kiinnittämiseksi akseliin (2 kpl)

Poistoletku ja tulppa (1 kpl)

Kiinnitin (1 kpl)

lattiasuulake (1 kpl)

Kapea suulake (1 kpl)

Metallinen pidennysputki (1 kpl)

käyttöohje (1 kpl)

4. Määräystenmukainen käyttö

Märkä-/kuivaimuri sopii märkä- ja kuivaimurointiin asianmukaista suodatinta käyttäen. Laite ei sovellu palavien, räjähtävien tai terveydelle vaarallisten ai-neiden imurointiin.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalli-seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön.

Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

⚠ VAARA!

- Liitä laite vain vaihtovirtaan. Jännitteen on vastattava laitteen tyyppikilvessä olevia tietoja. Älä koskaan tartu virtapistokkeeseen ja pistorasiaan kostein käsin.

- Älä irrota virtapistoketta pistorasiasta vetämällä lii-täntäjohdosta.

- Tarkasta liitäntäjohto ja virtapistoke vaurioiden varalta aina ennen käyttöä. Teetä vioittuneen liitäntäjohdon vaihto viipymättä valtuutetussa asiakaspalvelussa / sähköalan ammattilaisella vaarojen välttämiseksi.

- Sähkövirtaan liittyvien onnettomuuksien välttämiseksi suosittelemme käyttämään pistorasioita, joiden eteen on kytketty vikavirtasuojakytkin (enintään 30 mA nimellinen laukaisuvirran voimakkuus).

- Kytke laite pois päältä ja vedä virtapistoke irti ennen kaikkia hoito- ja huoltotöitä.

- Sähköisten rakenneosien korjaukset ja muun kä- sittelyn saa tehdä vain valtuutetussa asiakaspal- velupisteessä.

⚠️ VAROITUS!

- Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, jotka ovat fyysisiltä, aistimuksellisilta tai henkisiltä kyvyiltään rajoittuneita tai joilla ei ole kokemusta ja/tai tarvittavia tietoja laitteen käytöstä. Nämä henkilöt saavat käyttää laitetta vain, kun heidän turvallisuudestaan vastaava henkilö valvoo heidän toimiaan ja antaa heille tarvittavia ohjeita laitteen käytöstä ja siihen liittyvistä vaaroista.

- Lapset aavat käyttää laitetta vain, jos he ovat yli 8-vuotiaita ja kun heidän turvallisuudestaan vastaava henkilö valvoo heidän toimiaan tai antaa heille tarvittavia ohjeita laitteen käytöstä ja siihen liittyvistä vaaroista.

- Lapset eivät saa leikkiä laitteen kanssa.

- Valvo lapsia varmistaaksesi, etteivät he leiki laitteen kanssa.

- Lapset eivät saa suorittaa laitteen puhdistusta ja käyttäjän vastuulla olevaa huoltoa.

- Pidä pakkauskalvot poissa lasten ulottuvilta, ne aiheuttavat tukehtumisvaaran!

- Kytke laite pois päältä aina käytön jälkeen ja aina ennen puhdistusta/huoltoa.

- Tulipalovaara. Älä ime palavia tai hehkuvia esineitä.

- Käyttö räjähdysvaarallisilla alueilla on kielletty.

- Kytke laite heti pois päältä tai vedä virtapistoke irti, jos muodostuu vaahtoa tai jos nesteitä purkautuu ulos!

- Älä käytä hankausaineita, lasia tai yleispuhdistusaineita! Älä koskaan upota laitetta veteen.

Määrätyt aineet voivat muodostaa räjähtäviä höyryjä tai seoksia imuilman pyörteen vaikutuksesta! Älä koskaan ime seuraavia aineita:

• Räjähtävät tai palavat kaasut, nesteet ja pölyt (reaktiiviset pölyt)
• Reaktiiviset metallipölyt (esim. alumiini, magnesium, sinkki) yhdistyneenä voimakkaan emäksisiin ja happamiin puhdistusaineisiin
• Laimentamattomat voimakkaat hapot ja emäkset
• Orgaaniset liuottimet (esim. bensiini, väriohenteet, asetoni, lämmitysöljy).

Lisäksi nämä aineet voivat vahingoittaa laitteessa käytettäviä materiaaleja.

⚠️ VAROITUS!

Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olo- suhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa en- nen kuin alkavat käyttää sähkötyökalua.

6. Tekniset tiedot

verkkojännite 220-240 V\~ 50/60 Hz

Teho 1400 W
Suurin teho Laitteenpistorasia	2000 W
Kokonaisteho 3400 W
Vesisäiliön tilavuus 50 l
Imuteho 19 kPA
Kotelointiluokka	IPX4
Suojausluokka i

Oikeus teknisiin muutoksiin pidätetään!

7. Asennus

HUOMIO!

Varmista ennen käyttöä, että laite on asennettu oikein ja täydellisesti.

Purkaminen pakkauksesta (kuvat 1, 2, 3)

- Avaa lukituskoukku (5) ja poista koneen pää (2). Lisävaruste on jaloterässäiliössä (15). Vain metallinen pidennysputki (27) on pakattu jaloterässäiliön (15) ulkopuolelle. Poista kaikki tarvikkeet jaloterässäiliöstä (15).

Pyörien asennus akseliin (9) ja ohjausrulliin (12) (kuvat 4, 5).

• Aseta pyörät akselin (9) kanssa niitä varten oleviin koloihin pyörän kiinnityslevyssä (10). Kiinnitä pyörät akseliin (9) ruuveilla, kiinnitä akseli pyöriin (29) käyttäen ruuvimeisseliä (ei sisälly toimitukseen).
• Paina molemmat ohjausrullat (12) pyörän kiinnityslevyssä (10) oleviin aukkoihin.

Työntökahvan (4) asennus (kuva 6)

- Työnnä työntökahva (4) työntökahvan kiinnitykseen (6) jaloterässäiliössä. Varmista, että työntökahva (4) lukittuu.

Koneen pään (2) ja kahvan (1) asennus (kuva 7)

• Aseta koneen pää (2) jaloterässäiliön (15) päälle. Varmista koneen pää (2) lukituskoukuilla (5). Kun asennat koneen pään (2), varmista, että lukituskoukut (5) lukittuvat oikein.
• Aseta kahva (1) koneen pään (2) päälle ja kiinnitä se kahdella ruuvilla (28) käyttäen ruuvimeisseliä (ei sisälly toimitukseen).

Poistoletkun (11) asennus (kuvat 8, 9, 10)

• Pujota kiinnitin (13) poistoletkun (11) yli. (Kuva 8)
• Liitä poistoletku (11) poistoletkun liitäntään (14). Si-joita kiinnitin (13) niin, että se kiinnittää poistoletkun (11) poistoletkun liitäntään (14). Kiristä kiinnitin (13) ruuvimeisselillä (ei sisälly toimitukseen). (Kuva 9)
• Poistoletkun (11) toisessa päässä on tulppa (7), jonka on oltava suljettuna imutoiminnon aikana. Poistoletku voidaan kiinnittää lisäksi poistoletkun pidikkeeseen (8). (Kuva 10)

Vaahtomuovisuodattimen (22) asennus (kuvat 3, 11)

Älä koskaan käytä laitetta ilman suodatinta! Varmista aina, että suodattimet on asennettu oikein.

- Vaahtomuovisuodattimen (22) asentaminen: Työnnä märkäimua varten mukana toimitettu vaahtomuovisuodatin (22) suodatinkorin yli turvauimuriventtiilin (20) kanssa.

Poimusuodattimen (24) asennus (kuvat 3, 12)

Työnnä poimusuodatin (24)kuivaimua varten suodatinkorin päälle turvauimuriventtiilin (20) kanssa. Poimusuodatin (24) sopii vain kuivaimurointiin!

Paperisuodatinpussin (23) asennus (kuvat 3, 13)

Suosittelemme käyttämään hienon, kuivan lian imu- rointiin lisäksi paperisuodatinpussia (23).

- Työnnä paperisuodatinpussi (23) jaloterässäiliössä (15) imuaukon yli. Paperisuodatinpussi (23) sopii vain kuivaimurointiin. Paperisuodatinpussi (23) helpottaa pois imuroidun pölyn hävittämistä.

Poistoimuletkun (21) asennus (kuvat 3, 14, 15)

Liitä poistoimuletku (21) vastaavaan liitäntään märkä-/kuivaimurissa, halutun käyttösovelluksen mukaan.

Pölyn imurointi:

Liitä poistoimuletku (21) poistoimuletkun liitäntään (16). Työnnä tätä varten poistoimuletkun (21) pää poistoimu- letkun liitännässä (16) (A) molempiin nippoihin. Aseta molemmat nipat syvennyksiin.

Kierrä poistoimuletkua pääteasennossa myötäpäivään (B).

Puhaltaminen:

Liitä poistoimuletku (21) puhallustoiminnon liitäntään (19). Työnnä poistoimuletkun (21) pää puhallustoimin- non liitännässä (19) molempiin nippoihin. Aseta mo- lemmat nipat syvennyksiin. Kiertäminen ei ole tarpeen.

Metallisen pidennysputken (27), poistoimuletkun (21) ja suulakkeiden (25/26) asennus (kuvat 16, 17)

• Yhdistä metallinen pidennysputki (27) poistoimulet-kun (21) kaarevaan päähän.
• Asenna lattia- (25) tai rakosuulake (26) kootun metallisen pidennysputken (27) toiseen päähän.
• Metallisen pidennysputken (27) pituuden säätämiseksi yksilöllisesti on liukuosaa työnnettävä eteenpäin (A). (Kuva 17)
• Vedä putki asianmukaiseen pituuteen (B). Varmista, että liukusäädin lukittuu. (Kuva 17)

8. Käyttö

△ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

⚠️ VAROITUS!

Kytke laite pois päältä, jos märkäimussa poistoilman mukana tulee ulos nestettä tai vaahtoa.

Kytkeminen päälle / pois / automatiikkaan (kuvat 18, 19)

ON / OFF -kytkimellä (18) on kolme asentoa:

1 Kytkimen asento 0: Pois
2 Kytkimen asento II: Päälle
- Paina päälle-/pois-kytkintä (18) kytkeäksesi päälle.
- Paina päälle-/pois-kytkintä (18) uudelleen kytkeäksesi laitteen pois.

3 Kytkimen asento I: Automaattikäyttö (pölynimuri kyt-ketään päälle sähkötyökalun kautta).

• Liitä sähkötyökalun virtajohto automaattiseen pistorasiaan (kuva 19).
• Liitä poistoimuletku sähkötyökalun pölynimuriliitäntään.
• Tarkasta, että liitos on turvallinen ja ilmatiivis.
• Aseta poistoimujärjestelmän kytkin asentoon "I" = automaattikäyttö.

Kuivaimurointi (kuvat 3, 12, 13)

Käytä poimusuodatinta (24) kuivaimurointiin. Lisäksi voidaan käyttää paperisuodatinpussia (23). Näin poimusuodatin (24) pysyy pitempään pölyttömänä ja imuteho säilyy pitempään hyvänä.

Lisäksi pölyn hävitys helpottuu.

Varmista aina, että suodattimet on asennettu oikein.

Märkäimurointi (kuvat 3, 11)

Käytä vaahtomuovisuodatinta (22) märkäimurointiin. Varmista, että vaahtomuovisuodatin (22) on asennettu oikein.

Jos jaloterässäiliö (15) on täynnä, turvauimuriventtiili (20) sulkee imuaukon ja imurointi keskeytetään.

HUOMIO!

Laite ei sovellu palavien nesteiden imurointiin. Käytä märkäimurointiin vain mukana toimitettua vaahtomuo-visuodatinta (22).

Poistoletku (11) (kuva 20)

Jotta jaloterässäilion (15) tyhjentäminen märkäimu-roinnissa olisi helpompaa, se on varustettu poistolet-kulla (11). Vedä tulppa (7) tätä varten pois poistoletkusta (11) ja valuta neste ulos. Aseta poistoletkun tulppa (7) sen jälkeen takaisin paikalleen.

9. Puhdistus ja huolto

⚠️ VAROITUS!

Vedä virtapistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!

Puhdistus

Suosittelemme puhdistamaan laitteen aina käytön jäl- keen. Älä suihkuta vettä laitteeseen äläkä puhdista sitä juoksevan veden alla. Se voi johtaa sähköiskuihin ja vahingoittaa laitetta.

Tyhjennä jaloterässäiliö (15) käytön jälkeen: Kun poistoletkun tulppa (7) on avattu, talteen otettu neste voidaan valuttaa ulos. Jaloterässäiliöön (15) jää nestejäämiä. Jäännösnesteen poistamiseksi koneen pää (2) on otettava pois jaloterässäiliöstä (15) avaamalla lukituskoukku (5). Kaada nestejäämät pois.

Puhdista säiliö hieman kostutetulla pyyhkeellä.

• Vaihda täysinäinen paperisuodatinpussi.
- Pidä laite aina puhtaana. Älä käytä mitään puhdistusaineita tai liuotinaineita.
- Pidä tuuletusraot aina puhtaina ja varmista, etteivät ne ole lian ja pölyn tukkimia.
- Puhdista laite pehmeällä harjalla tai hieman kostutetulla pyyhkeellä.
- Puhdista vaahtomuovisuodatin (22) pienellä mää-rällä suopaa juoksevan veden alla ja anna kuivua ilmassa.

Huolto

Laite on huoltovapaa.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Vaahtomuovisuodatin, paperisuodatin-pussi, poimusuodatin

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa huoltopalvelustamme.

Skannaa sitä varten etusivulla oleva QR-koodi.

10. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä sähkötyökalua alkuperäisessä pakkaukses- saan.

Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteudelta.

Säilytä käyttöohje sähkötyökalun läheisyydessä.

• Koneen takapuolella pyöränkiinnityslevyssä (10) ja koneen päässä (2) on syvennykset, joihin lattiasuu-lake (25) ja rakosuulake (26) ja metallinen pidennys-putki (27) voidaan asettaa säilytystä varten.
• Liitäntäjohto (3) voidaan kietoa työntökahvan (4) ympärille. (Kuva 21)

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
  Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Sak-san sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V\~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Kytkentätyyppi Y

Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on vaarojen välttämiseksi annettava valmistajan tai sen edustajan tehtäväksi.

12. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-täjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

13. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt		Korjauskeinot
Moottori ei käy.	Tarkasta, onko virtapistoke liitetty.	Liitä virtapistoke uudelleen pistorasiaan.
	Tarkasta, tuleeko pistorasiaan virtaa.	Kutsu sähköasentaja.
	Tarkasta, onko pölynimurin päälle-/pois-kytkin kytketty päälle.	Kytke virtakytkin päälle.
Heikentynyt imuteho.	Harja on tukkeutunut.	Kytke pölynimuri päälle tukosten poistamiseksi.
	Pölypussi on täynnä pölyä.	Irrota pölypussi ja tyhjennä se.
	Suodatin on täynnä pölyä.	Irrota suodatin ja tyhjennä se.

Forklaring til symbolerne på produktet

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
