ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ UC18YSL3WEZ HiKOKI

Genopladeligt batteri Oppladbart batteri Ladattava paristo Επανα ρτιμενη μπαταρία

Gummidæksel Gummideksel Kumisuojus Ελαστικό κάλυμμα

Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασίας τους πριν τη

Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να

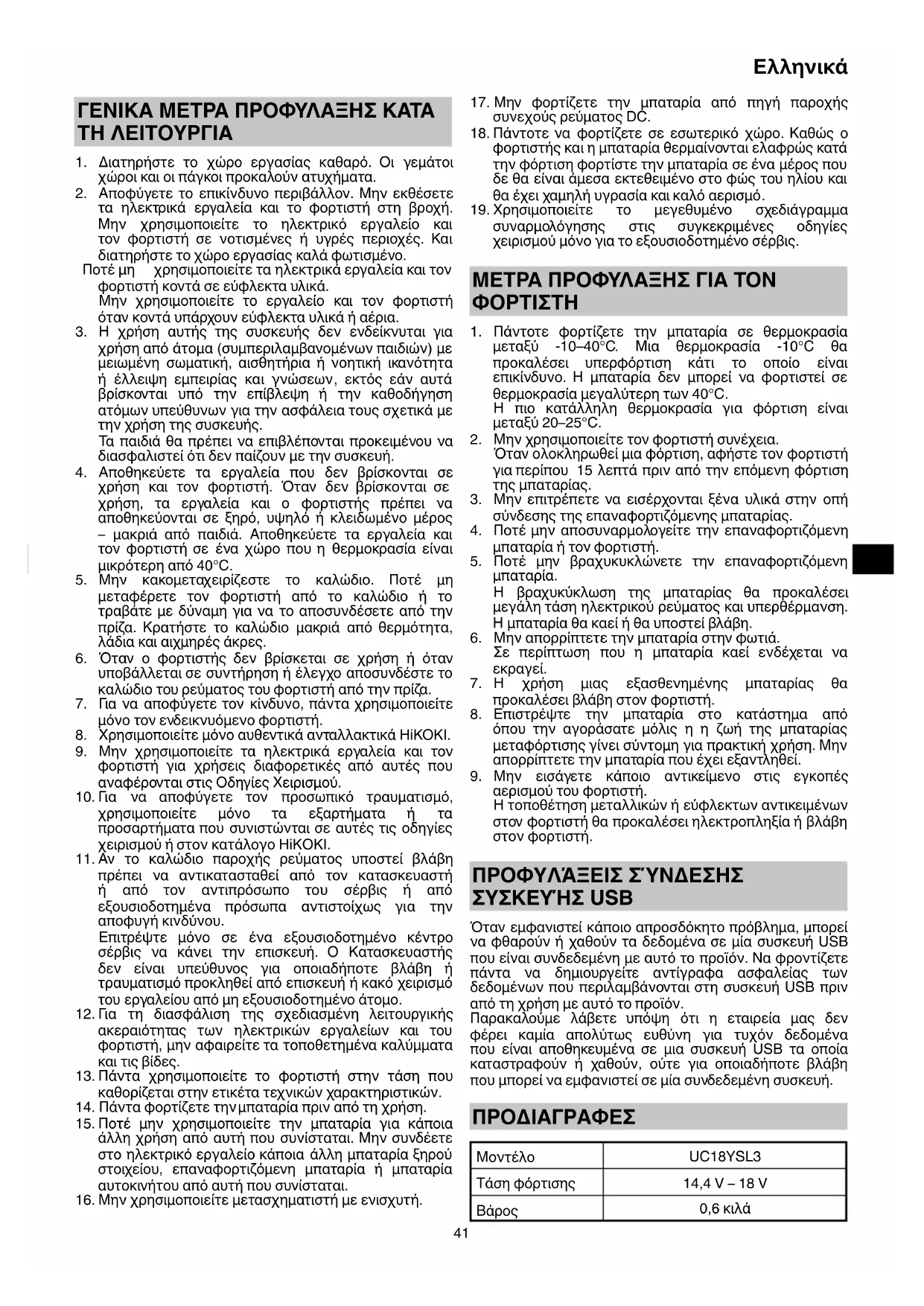

ΓΕΝΙΚΑ ΜΕΤΡΑ ΠΡΟΦΥΛΑΞΗΣ ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Διατηρήστε το χώρο εργασίας καθαρό. Οι γεμάτοι

χώροι και οι πάγκοι προκαλούν ατυχήματα.

2. Αποφύγετε το επικίνδυνο περιβάλλον. Μην εκθέσετε

τα ηλεκτρικά εργαλεία και το φορτιστή στη βροχή. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο και τον φορτιστή σε νοτισμένες ή υγρές περιοχές. Και διατηρήστε το χώρο εργασίας καλά φωτισμένο.

χρησιμοποιείτε τα ηλεκτρικά εργαλεία και τον φορτιστή κοντά σε εύφλεκτα υλικά. Μην χρησιμοποιείτε το εργαλείο και τον φορτιστή όταν κοντά υπάρχουν εύφλεκτα υλικά ή αέρια.

3. Η χρήση αυτής της συσκευής δεν ενδείκνυται για

χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένη σωματική, αισθητήρια ή νοητική ικανότητα ή έλλειψη εμπειρίας και γνώσεων , εκτός εάν αυτά βρίσκονται υπό την επίβλεψη ή την καθοδήγηση ατόμων υπεύθυνων για την ασφάλεια τους σχετικά με την χρήση της συσκευής. Τα παιδιά θα πρέπει να επιβλέπονται προκειμένου να διασφαλιστεί ότι δεν παίζουν με την συσκευή.

4. Αποθηκεύετε τα εργαλεία που δεν βρίσκονται σε

χρήση και τον φορτιστή. Όταν δεν βρίσκονται σε χρήση, τα εργαλεία και ο φορτιστής πρέπει να αποθηκεύονται σε ξηρό, υψηλό ή κλειδωμένο μέρος – μακριά από παιδιά. Αποθηκεύετε τα εργαλεία και τον φορτιστή σε ένα χώρο που η θερμοκρασία είναι μικρότερη από 40°C.

5. Μην κακομεταχειρίζεστε το καλώδιο. Ποτέ μη

μεταφέρετε τον φορτιστή από το καλώδιο ή το τραβάτε με δύναμη για να το αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδια και αιχμηρές άκρες.

6. Όταν ο φορτιστής δεν βρίσκεται σε χρήση ή όταν

υποβάλλεται σε συντήρηση ή έλεγχο αποσυνδέστε το καλώδιο του ρεύματος του φορτιστή από την πρίζα.

7. Για να αποφύγετε τον κίνδυνο,

πάντα χρησιμοποιείτε μόνο τον ενδεικνυόμενο φορτιστή.

8. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά HiKOKI.

9. Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία και τον

φορτιστή για χρήσεις διαφορετικές από αυτές που αναφέρονται στις Οδηγίες Χειρισμού.

10. Γι α να αποφύγετε τον προσωπικό τραυματισμό,

χρησιμοποιείτε μόνο τα εξαρτήματα ή τα προσαρτήματα που συνιστώνται σε αυτές τις οδηγίες χειρισμού ή στον κατάλογο HiKOKI.

11. Αν το καλώδιο παροχής ρεύματος υποστεί βλάβη

πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τον αντιπρόσωπο του σέρβις ή από εξουσιοδοτημένα πρόσωπα αντιστοίχως για την αποφυγή κινδύνου. Επιτρέψτε μόνο σε ένα εξουσιοδοτημένο κέντρο σέρβις να κάνει την επισκευή. Ο Κατασκευαστής δεν είναι υπεύθυνος για οποιαδήποτε βλάβη ή τραυματισμό προκληθεί από επισκευή ή κακό χειρισμό του εργαλείου από μη εξουσιοδοτημένο άτομο.

12. Γι α τη διασφάλιση της σχεδιασμένη λειτουργικής

ακεραιότητας των ηλεκτρικών εργαλείων και του φορτιστή, μην αφαιρείτε τα τοποθετημένα καλύμματα και τις βίδες.

13. Πάντα χρησιμοποιείτε το φορτιστή στην τάση που

καθορίζεται στην ετικέτα τεχνικών χαρακτηριστικών.

14. Πάντα φορτίζετε την

μπαταρία πριν από τη χρήση.

15. Ποτέ μην χρησιμοποιείτε την μπαταρία για κάποια

άλλη χρήση από αυτή που συνίσταται. Μην συνδέετε στο ηλεκτρικό εργαλείο κάποια άλλη μπαταρία ξηρού στοιχείου, επαναφορτιζόμενη μπαταρία ή μπαταρία αυτοκινήτου από αυτή που συνίσταται.

16. Μην χρησιμοποιείτε μετασχηματιστή με ενισχυτή.

17. Μην φορτίζετε την μπαταρία από πηγή παροχής

συνεχούς ρεύματος DC.

18. Πάντοτε να φορτίζετε σε εσωτερικό χώρο. Καθώς ο

φορτιστής και η μπαταρία θερμαίνονται ελαφρώς κατά την φόρτιση φορτίστε την μπαταρία σε ένα μέρος που δε θα είναι άμεσα εκτεθειμένο στο φώς του ηλίου και θα έχει χαμηλή υγρασία και καλό αερισμό

19. Χρησιμοποιείτε το μεγεθυμένο σχεδιάγραμμα

συναρμολόγησης στις συγκεκριμένες οδηγίες χειρισμού μόνο για το εξουσιοδοτημένο σέρβις. ΜΕΤΡΑ ΠΡΟΦΥΛΑΞΗΣ ΓΙΑ ΤΟΝ

1. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία

μεταξύ -10–40°C. Μια θερμοκρασία -10°C θα προκαλέσει υπερφόρτιση κάτι το οποίο είναι επικίνδυνο. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη των 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι μεταξύ 20–25°C.

2. Μην χρησιμοποιείτε τον φορτιστή συνέχεια.

Όταν ολοκληρωθεί μια φόρτιση, αφήστε τον φορτιστή για περίπου 15 λεπτά πριν από την επόμενη φόρτιση της μπαταρίας.

3. Μην επιτρέπετε να εισέρχονται ξένα υλικά στην οπή

σύνδεσης της επαναφορτιζόμενης μπαταρίας.

4. Ποτέ μην αποσυναρμολογείτε την επαναφορτιζόμενη

μπαταρία ή τον φορτιστή.

5. Ποτέ μην βραχυκυκλώνετε την επαναφορτιζόμενη

Η βραχυκύκλωση της μπαταρίας θα προκαλέσει μεγάλη τάση ηλεκτρικού ρεύματος και υπερθέρμανση.

μπαταρία θα καεί ή θα υποστεί βλάβη.

6. Μην απορρίπτετε την μπαταρία στην φωτιά.

Σε περίπτωση που η μπαταρία καεί ενδέχεται να

7. Η χρήση μιας εξασθενημένης μπαταρίας θα

προκαλέσει βλάβη στον φορτιστή.

8. Επιστρέψτε την μπαταρία στο κατάστημα από

όπου την αγοράσατε μόλις η η ζωή της μπαταρίας μεταφόρτισης γίνει σύντομη για πρακτική χρήση. Μην απορρίπτετε την μπαταρία που έχει εξαντληθεί.

9. Μην εισάγετε κάποιο αντικείμενο στις εγκοπές

αερισμού του φορτιστή. Η τοποθέτηση μεταλλικών ή εύφλεκτων αντικειμένων στον φορτιστή θα προκαλέσει ηλεκτροπληξία ή βλάβη στον φορτιστή. ΠΡΟΦΥΛΆΞΕΙΣ ΣΎΝΔΕΣΗΣ ΣΥΣΚΕΥΉΣ USB Όταν εμφανιστεί κάποιο απροσδόκητο πρόβλημα, μπορεί να φθαρούν ή χαθούν τα δεδομένα σε μία συσκευή USB που είναι συνδεδεμένη με αυτό το προϊόν. Να φροντίζετε πάντα να δημιουργείτε αντίγραφα ασφαλείας των δεδομένων που περιλαμβάνονται στη συσκευή USB πριν από τη χρήση με αυτό το προϊόν. Παρακαλούμε λάβετε υπόψη ότι η εταιρεία μας δεν φέρει καμία απολύτως ευθύνη για τυχόν δεδομένα που είναι αποθηκευμένα σε μια συσκευή USB τα οποία καταστραφούν ή χαθούν, ούτε για οποιαδήποτε βλάβη που μπορεί να εμφανιστεί σε μία συνδεδεμένη συσκευή. ΠΡΟΔΙΑΓΡΑΦΕΣ

UC18YSL3 Τάση φόρτισης 14,4 V – 18 V

Για τη φόρτιση της σειράς HiKOKI BATTERY BSL14, BSL18 και MV.

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακολούθως.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή

στην υποδοχή. Όταν συνδέετε το βύσμα του φορτιστή στην υποδοχή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει με κόκκινο (Σε διαστήματα 1 δευτερολέπτου).

2. Τοποθετήστε την μπαταρία στο φορτιστή.

Τοποθετήστε με ασφάλεια την μπαταρία στο φορτιστή όπως φαίνεται στην Εικ. 1.

Όταν τοποθετείτε την μπαταρία στον φορτιστή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει σε μπλε

Όταν η μπαταρία φορτιστεί πλήρως, η λυχνία ένδειξης φόρτισης θα ανάψει σε πράσινο χρώμα. (Βλέπε Πίνακας 1) (1) Ένδειξη λυχνίας ένδειξης φόρτισης Οι ενδείξεις της λυχνίας ένδειξης φόρτισης θα

όπως εμφανίζονται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης

Πίνακας 1 Ενδείξεις της λυχνίας ένδειξης φόρτισης

Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα) Συνδεδεμένο στην πηγή τροφοδοσίας

Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 1 δευτερόλεπτο. (απενεργοποιημένο για 1 δευτερόλεπτο) Χωρητικότητα μπαταρίας λιγότερη από 50% Αναβοσβήνει

Ανάβει για 1 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα) Χωρητικότητα μπαταρίας λιγότερη από 80%

Ανάβει συνεχώς Χωρητικότητα μπαταρίας περισσότερη από 80%

Ανάβει συνεχώς (Συνεχής ήχος βομβητή: περίπου 6 δευτερόλεπτα)

Ανάβει για 0,3 δευτερόλεπτα. Δεν ανάβει για 0,3 δευτερόλεπτα. (κλειστό για 0,3 δευτερόλεπτα) Υπερθέρμανση μπαταρίας. Μη δυνατότητα φόρτισης. (Η φόρτιση θα ξεκινήσει όταν η μπαταρία κρυώσει)

Ανάβει για 0,1 δευτερόλεπτα. Δεν ανάβει για 0,1 δευτερόλεπτα. (κλειστό για 0,1 δευτερόλεπτα) (Διακοπτόμενος ήχος βομβητή: περίπου 2 δευτερόλεπτα) Δυσλειτουργία στην μπαταρία ή στο φορτιστή 000BookUC18YSL3.indb42000BookUC18YSL3.indb42 2018/06/1910:43:292018/06/1910:43:2943

(2) Αναφορικά με τις θερμοκρασίες και το χρόνο φόρτισης της επαναφορτιζόμενης μπαταρίας Οι θερμοκρασίες και ο χρόνος φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 2. Πίνακας 2

UC18YSL3 Τάση φόρτισης V 14,4 18 Τύπος μπαταρίας Li-ion Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί -10°C – 50°C Χρόνος φόρτισης για την χωρητικότητα της μπαταρίας, κατά προσέγγιση (Στους 20°C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah

15 (4 στοιχείων) 15 (4 στοιχείων) 20 (4 στοιχείων) 25 (4 στοιχείων) 20 (8 στοιχείων) 26 (8 στοιχείων) 32 (8 στοιχείων) 38 (8 στοιχείων)

15 (5 στοιχείων) 15 (5 στοιχείων) 20 (5 στοιχείων) 25 (5 στοιχείων) 20 (10 στοιχείων) 26 (10 στοιχείων) 32 (10 στοιχείων) 38 (10 στοιχείων) 52 (10 στοιχείων)

○ Εάν η μπαταρία έχει φορτιστεί όσο είναι ζεστή λόγω του ότι έχει εκτεθεί για μεγάλο διάστημα σε ένα μέρος με άμεση επαφή με το φως του ήλιου ή λόγω πρόσφατης χρήσης της μπαταρίας, η λυχνία ένδειξης φόρτισης του φορτιστή ανάβει για 0,3 δευτερόλεπτα, δεν ανάβει για 0,3 δευτερόλεπτα (κλειστό για 0,3 δευτερόλεπτα). Σε μια τέτοια περίπτωση, αφήστε πρώτα την μπαταρία να κρυώσει και ύστερα ξεκινήστε να την φορτίζετε. ○ Όταν η λυχνία ένδειξης φόρτισης τρεμοσβήνει (σε διαστήματα 0,2 δευτερολέπτων), ελέγξτε για την παρουσία ξένων αντικειμένων στην υποδοχή σύνδεσης του φορτιστή μπαταρίας και αν υπάρχουν αφαιρέστε τα. Αν δεν υπάρχουν ξένα αντικείμενα, είναι πιθανό η μπαταρία ή ο φορτιστής να δυσλειτουργούν. Πηγαίνετέ τα στο πλησιέστερο Κέντρο Εξυπηρέτησης. ○ Επειδή ο ενσωματωμένος μικροϋπολογιστής χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με τον UC18YSL3 έχει αφαιρεθεί, περιμένετε τουλάχιστον 3 δευτερόλεπτα πριν να την εισάγετε εκ νέου για να συνεχίσετε την φόρτιση. Αν η μπαταρία

εκ νέου μέσα σε 3 δευτερόλεπτα, ενδέχεται να μη φορτιστεί σωστά. ΠΩΣ ΝΑ ΕΠΑΝΑΦΟΡΤΙΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ USB ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Πριν από τη χρήση, ελέγξτε το συνδετικό καλώδιο USB για τυχόν ελαττώματα ή βλάβη. Χρησιμοποιώντας ένα ελαττωματικό ή φθαρμένο καλώδιο USB μπορεί να προκληθεί εκπομπή καπνού ή

○ Χρησιμοποιήστε ένα καλώδιο σύνδεσης USB μικρότερο των 2 m. ○ Όταν το προϊόν δεν χρησιμοποιείται, να καλύπτετε τη θύρα USB με το ελαστικό κάλυμμα.

σκόνης κτλ. στη θύρα USB μπορεί να προκαλέσει εκπομπή καπνού ή ανάφλεξη.

Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία του περιβάλλοντος και την τάση της πηγής ρεύματος.

4. Αποσυνδέστε το καλώδιο ρεύματος του

φορτιστή από την υποδοχή.

5. Κρατήστε τον φορτιστή σταθερά και τραβήξτε τη

Βεβαιωθείτε ότι έχετε αφαιρέσει την μπαταρία από τον φορτιστή πριν την χρήση και στην συνέχεια φυλάξτε την κατάλληλα. Σχετικά με την ηλεκτρική εκκένωση σε περίπτωση νέων μπαταριών κλπ. Εφόσον η εσωτερική χημική ουσία των νέων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα δεν δραστηριοποιείται, η ηλεκτρική εκκένωση μπορεί να είναι χαμηλή όταν τις χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό αποτελεί προσωρινό

και ο φυσιολογικός χρόνος που απαιτείται για την επαναφόρτιση θα αποκατασταθεί με την επαναφόρτιση των μπαταριών 2 – 3 φορές. Πώς να κάνετε τις μπαταρίες να αποδίδουν για περισσότερο χρόνο. (1) Επαναφορτίστε τις μπαταρίες πριν εξαντληθούν

Όταν νιώσετε ότι η ισχύς του εργαλείου γίνεται πιο αδύναμη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε την μπαταρία του. Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και να εκκενώνετε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η διάρκεια ζωής της να μειωθεί. (2) Αποφεύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες. Μία επαναφορτιζόμενη μπαταρία μπορεί να είναι ζεστή αμέσως μετά τη χρήση. Εάν αυτή η μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, η εσωτερική χημική ουσία θα φθαρεί και η διάρκεια ζωής της

θα μειωθεί. Αφήστε την μπαταρία και φορτίστε την αφού έχει κρυώσει για λίγο. 000BookUC18YSL3.indb43000BookUC18YSL3.indb43 2018/06/1910:43:292018/06/1910:43:2944

○ Μπορεί να υπάρξει μία περιστασιακή παύση κατά την επαναφόρτιση USB. ○ Όταν δεν φορτίζεται μία συσκευή USB, αφαιρέστε τη συσκευή USB από τον φορτιστή. Αν δεν το κάνετε αυτό, ενδέχεται όχι μόνο να ελαττωθεί η διάρκεια ζωής της μπαταρίας μιας συσκευής USB, αλλά μπορεί επίσης να οδηγήσει σε απροσδόκητα ατυχήματα. (1) Επιλέξτε μία μέθοδο φόρτισης Ανάλογα με την επιλεγμένη μέθοδο φόρτισης, είτε έχει εισαχθεί η μπαταρία στον φορτιστή ή το καλώδιο τροφοδοσίας είναι στην πρίζα. ○ Φόρτιση μίας συσκευής USB από μια ηλεκτρική πρίζα (Εικ. 2-a) ○ Φόρτιση μίας συσκευής USB και της μπαταρίας από μια ηλεκτρική πρίζα (Εικ. 2-b) (2) Συνδέστε το καλώδιο USB. (Εικ. 3)

προς τα πίσω το ελαστικό κάλυμμα και συνδέστε σταθερά ένα εμπορικά διαθέσιμο καλώδιο USB (κατάλληλο για τη συσκευή που φορτίζεται) στη θύρα USB. (3) Όταν ολοκληρωθεί η φόρτιση ○ Για να επιβεβαιώσετε την κατάσταση φόρτισης, ελέγξτε τη συσκευή USB. ○ Αποσυνδέστε το καλώδιο ρεύματος από την ηλεκτρική

○ Τοποθετήστε το ελαστικό κάλυμμα πάνω από τη θύρα USB. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος των βιδών στερέωσης

Να ελέγχετε τακτικά όλες τις βίδες στερέωσης και να βεβαιωθείτε ότι έχουν σφίξει καλά. Σε περίπτωση που κάποια βίδα είναι χαλαρή, σφίξτε την άμεσα. Διαφορετικά μπορεί να προκύψει σοβαρός κίνδυνος.

2. Καθαρισμός του φορτιστή

Όταν ο φορτιστής είναι λερωμένος, να τον σκουπίζετε με ένα μαλακό στεγνό πανί ή με ένα πανί μουσκεμένο σε σαπουνόνερο. Μη χρησιμοποιείτε διαλύματα χλωρίνης, βενζίνη ή διαλυτικό χρώματος, για να μην καταστραφούν τα πλαστικά μέρη.

3. Αποθήκευση του φορτιστή όταν δεν

χρησιμοποιείται Όταν ο φορτιστής δεν χρησιμοποιείται θα πρέπει να αποθηκεύεται σε στεγνό, ψηλό και κλειδωμένο μέρος – μακριά από παιδιά.

έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 000BookUC18YSL3.indb44000BookUC18YSL3.indb44 2018/06/1910:43:292018/06/1910:43:2945 Polski

Ο Διαχειριστής Ευρωπαϊκών Προτύπων στο γραφείο εκπροσώπησης στην Ευρώπη είναι εξουσιοδοτημένος για τη σύνταξη του τεχνικού

Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE.
