MANUALE UTENTE UC18YSL3WEZ HiKOKI

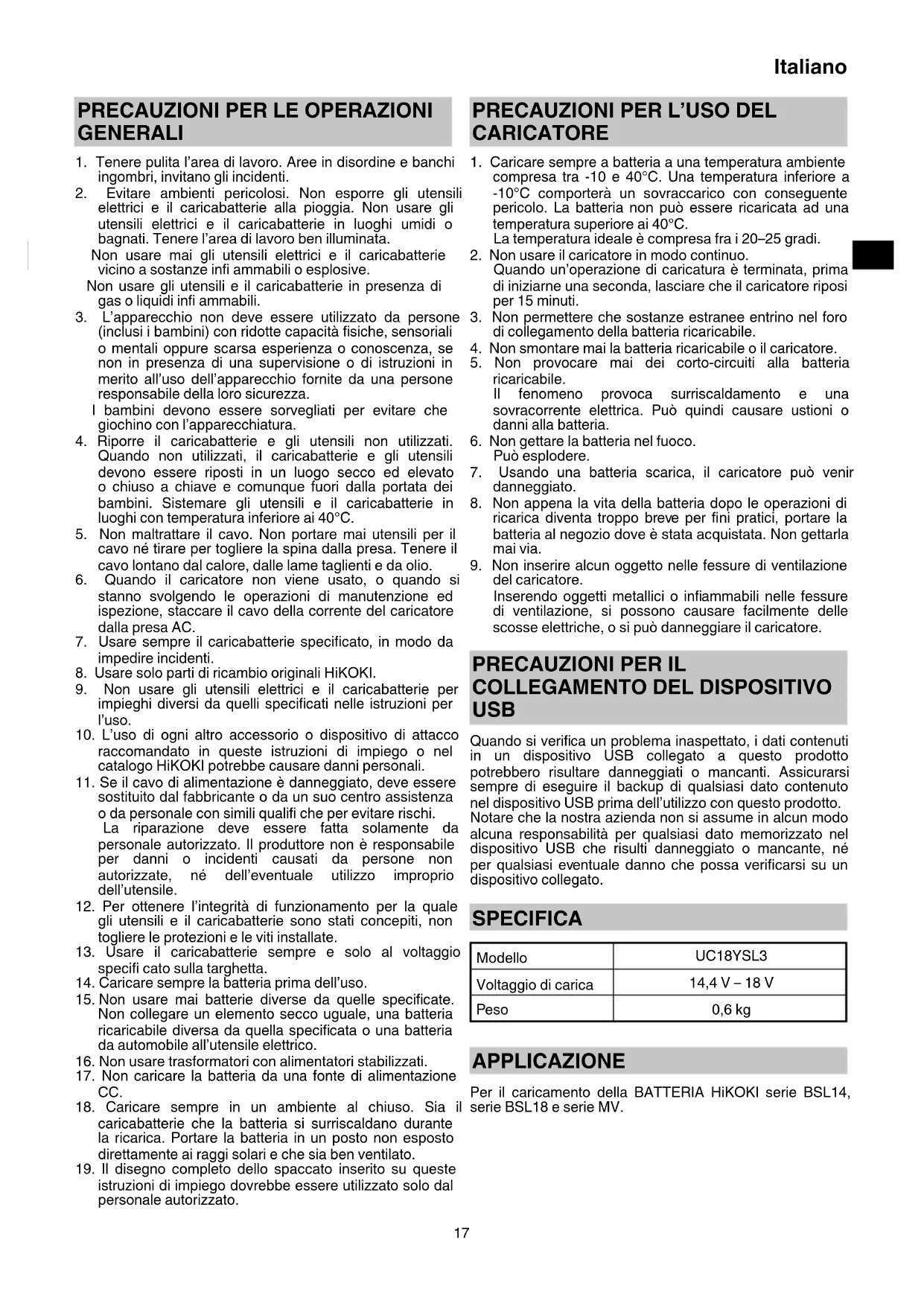

1. Tenere pulita l’area di lavoro. Aree in disordine e banchi

ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie in luoghi umidi o bagnati. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infi ammabili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infi ammabili.

3. L’apparecchio non deve essere utilizzato da persone

(inclusi i bambini) con ridotte capacità fi siche, sensoriali o mentali oppure scarsa esperienza o conoscenza, se non in presenza di una supervisione o di istruzioni in merito all’uso dell’apparecchio fornite da una persone responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili e il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili per il

cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

6. Quando il caricatore non viene usato, o quando si

stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specifi cato, in modo da

9. Non usare gli utensili elettrici e il caricabatterie per

impieghi diversi da quelli specifi cati nelle istruzioni per l’uso.

10. L’uso di ogni altro accessorio o dispositivo di attacco

raccomandato in queste istruzioni di impiego o nel catalogo HiKOKI potrebbe causare danni personali.

11. Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualifi che per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, né dell’eventuale utilizzo improprio dell’utensile.

12. Per ottenere l’integrità di funzionamento per la quale

gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specifi cato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specifi cate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specifi cata o una batteria da automobile all’utensile elettrico.

16. Non usare trasformatori con alimentatori stabilizzati.

17. Non caricare la batteria da una fonte di alimentazione

18. Caricare sempre in un ambiente al chiuso. Sia il

caricabatterie che la batteria si surriscaldano durante la ricarica. Portare la batteria in un posto non esposto direttamente ai raggi solari e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su queste

istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

1. Caricare sempre a batteria a una temperatura ambiente

compresa tra -10 e 40°C. Una temperatura inferiore a -10°C comporterà un sovraccarico con conseguente pericolo. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in modo continuo.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel foro

di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile o il caricatore.

5. Non provocare mai dei corto-circuiti alla batteria

ricaricabile. Il fenomeno provoca surriscaldamento e una sovracorrente elettrica. Può quindi causare ustioni o danni alla batteria.

6. Non gettare la batteria nel fuoco.

7. Usando una batteria scarica, il caricatore può venir

8. Non appena la vita della batteria dopo le operazioni di

ricarica diventa troppo breve per fi ni pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.

9. Non inserire alcun oggetto nelle fessure di ventilazione

del caricatore. Inserendo oggetti metallici o infi ammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore.

USB Quando si verifi ca un problema inaspettato, i dati contenuti in un dispositivo USB collegato a questo prodotto potrebbero risultare danneggiati o mancanti. Assicurarsi sempre di eseguire il backup di qualsiasi dato contenuto nel dispositivo USB prima dell’utilizzo con questo prodotto. Notare che la nostra azienda non si assume in alcun modo alcuna responsabilità per qualsiasi dato memorizzato nel dispositivo USB che risulti danneggiato o mancante, né per qualsiasi eventuale danno che possa verifi carsi su un dispositivo collegato. SPECIFICA Modello UC18YSL3 Voltaggio di carica 14,4 V – 18 V Peso 0,6 kg APPLICAZIONE Per il caricamento della BATTERIA HiKOKI serie BSL14, serie BSL18 e serie MV. 000BookUC18YSL3.indb17000BookUC18YSL3.indb17 2018/06/1910:43:282018/06/1910:43:2818 Italiano Tabella 1 Indicazioni della spia di ricarica Spia dell’indicatore di ricarica (ROSSO/ BLU/VERDE/ PORPORA) Prima della ricarica Lampeggia (ROSSO) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Collegato a una fonte di alimentazione Durante la ricarica Lampeggia (BLU) Si illumina per 0,5 secondi. Non si illumina per 1 secondo. (Spenta per 1 secondo) Capacità della batteria inferiore al 50% Lampeggia (BLU) Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Capacità della batteria inferiore all’80% Si illumina (BLU) Si illumina stabilmente Capacità della batteria superiore all’80% Carica completata Si illumina (VERDE) Si illumina stabilmente (Segnale acustico continuo: circa 6 secondi) Surriscaldamento standbyz Lampeggia (ROSSO) Si illumina per 0,3 secondi. Non si illumina per 0,3 secondi. (Spento per 0,3 secondi) Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda). Carica impossibile Lampeggia velocemente (PORPORA) Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) (Segnale acustico intermittente: circa 2 secondi) Malfunzionamento della batteria o del caricatore (2) Informazioni sulle temperature e il tempo di ricarica della batteria ricaricabile Le temperature e il tempo di ricarica sono indicati nella Tabella 2. Tabella 2 Caricatore Batteria UC18YSL3 Voltaggio di carica V 14,4 18 Tipo di batteria Li-ion Temperature di carica per le batterie -10oC – 50oC Tempo di carica per la capacità della batteria, circa (A 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min. min. min. min. min. min. min. min. min. 15 (4 celle) 15 (4 celle) 20 (4 celle) 25 (4 celle) 20 (8 celle) 26 (8 celle) 32 (8 celle) 38 (8 celle)

15 (5 celle) 15 (5 celle) 20 (5 celle) 25 (5 celle) 20 (10 celle) 26 (10 celle) 32 (10 celle) 38 (10 celle) 52 (10 celle) RICARICA Prima di utilizzare l’utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia dell’indicatore di ricarica lampeggia in rosso (ad intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come mostrato in Fig. 1.

Quando si inserisce una batteria nel caricatore, la spia dell’indicatore di ricarica lampeggia in blu. Quando la batteria è completamente carica, la spia dell’indicatore di ricarica si illumina in verde. (Vedere Tabella 1) (1) Indicazione della spia di ricarica Le indicazioni della spia dell’indicatore di ricarica vengono mostrate nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. 000BookUC18YSL3.indb18000BookUC18YSL3.indb18 2018/06/1910:43:282018/06/1910:43:2819 Italiano NOTA Il tempo di carica può variare a seconda della temperatura ambiente e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore

Tenere saldamente il caricatore e estrarre la batteria. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l’uso e quindi conservarla. Informazioni riguardanti lo scaricamento dell’elettricità in caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, lo scaricamento dell’elettricità potrebbe essere basso quando le si utilizza per la prima e la seconda volta. Questo è un fenomeno temporaneo, e il tempo necessario per la carica normale verrà ripristinato ricaricando la batteria per 2 – 3 volte. Come fare in modo che le batterie durino più a lungo. (1) Ricaricare le batterie prima che siano completamente scariche. Quando si avverte che la potenza dell’utensile diventa più debole, smettere di utilizzare l’utensile e ricaricare la sua batteria. Se si continua l’uso dell’utensile e si esaurisce la corrente elettrica, la batteria può essere danneggiata e la sua durata diventerà più breve. (2) Evitare di ricaricare ad alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una simile batteria subito dopo l’uso, la sua sostanza chimica interna si deteriorerà e la durata della batteria sarà ridotta. Lasciare la batteria e ricaricarla dopo che si è raff reddata per un po’ di tempo. ATTENZIONE ○ Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo alla luce solare diretta o immediatamente dopo l’uso, la spia dell’indicatore di ricarica del caricatore si accende per 0,3 secondi, non si accende per 0,3 secondi (spenta per 0,3 secondi). In questo caso, prima lasciar raff reddare la batteria e poi eseguire l’operazione di carica. ○ Quando la spia dell’indicatore di ricarica lampeggia (ad intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato. ○ Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con l’UC18YSL3 sia stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe non venire caricata correttamente.

COME RICARICARE UN DISPOSITIVO

USB ATTENZIONE ○ Prima dell’uso, controllare il cavo di collegamento USB per eventuali difetti o danni. L’utilizzo di un cavo USB difettoso o danneggiato può causare emissione di fumo o incendio. ○ Utilizzare un cavo USB di connessione lungo meno di 2 m. ○ Quando il prodotto non è in uso, coprire la porta USB con la copertura in gomma. L’accumulo di polvere ecc. nella porta USB può causare emissione di fumo o incendio. NOTA ○ Ci potrebbe essere una pausa durante la ricarica USB. ○ Quando un dispositivo USB non è in carica, rimuovere il dispositivo USB dal caricatore. La mancata osservanza di questa precauzione potrebbe non solo ridurre la durata di un dispositivo USB, ma anche causare incidenti imprevisti. (1) Selezionare un metodo di ricarica A seconda del metodo di ricarica selezionato, la batteria viene inserita nel caricatore oppure il cavo di alimentazione viene inserito in una presa. ○ Ricarica di un dispositivo USB da una presa elettrica (Fig. 2-a) ○ Ricarica di un dispositivo USB e di una batteria da una presa elettrica (Fig. 2-b) (2) Collegare il cavo USB.(Fig. 3) Tirare all’indietro la copertura in gomma e collegare saldamente un cavo USB disponibile in commercio (adatto al dispositivo che si sta caricando) nella porta USB. (3) Al termine della ricarica ○ Per verifi care lo stato della ricarica, controllare il dispositivo USB. ○ Scollegare il cavo di alimentazione dalla presa elettrica. ○ Posizionare la copertura in gomma sulla porta USB.

MANUTENZIONE ED ISPEZIONE

1. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

2. Pulizia del caricabatteria

Se il caricabatteria è sporco, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Ritirare il caricabatteria quando non è in uso

Quando non utilizzato, il caricabatteria deve essere riposto in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 000BookUC18YSL3.indb19000BookUC18YSL3.indb19 2018/06/1910:43:282018/06/1910:43:2820 Nederlands

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il caricatore, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
