BEDIENUNGSANLEITUNG UC18YSL3WEZ HiKOKI

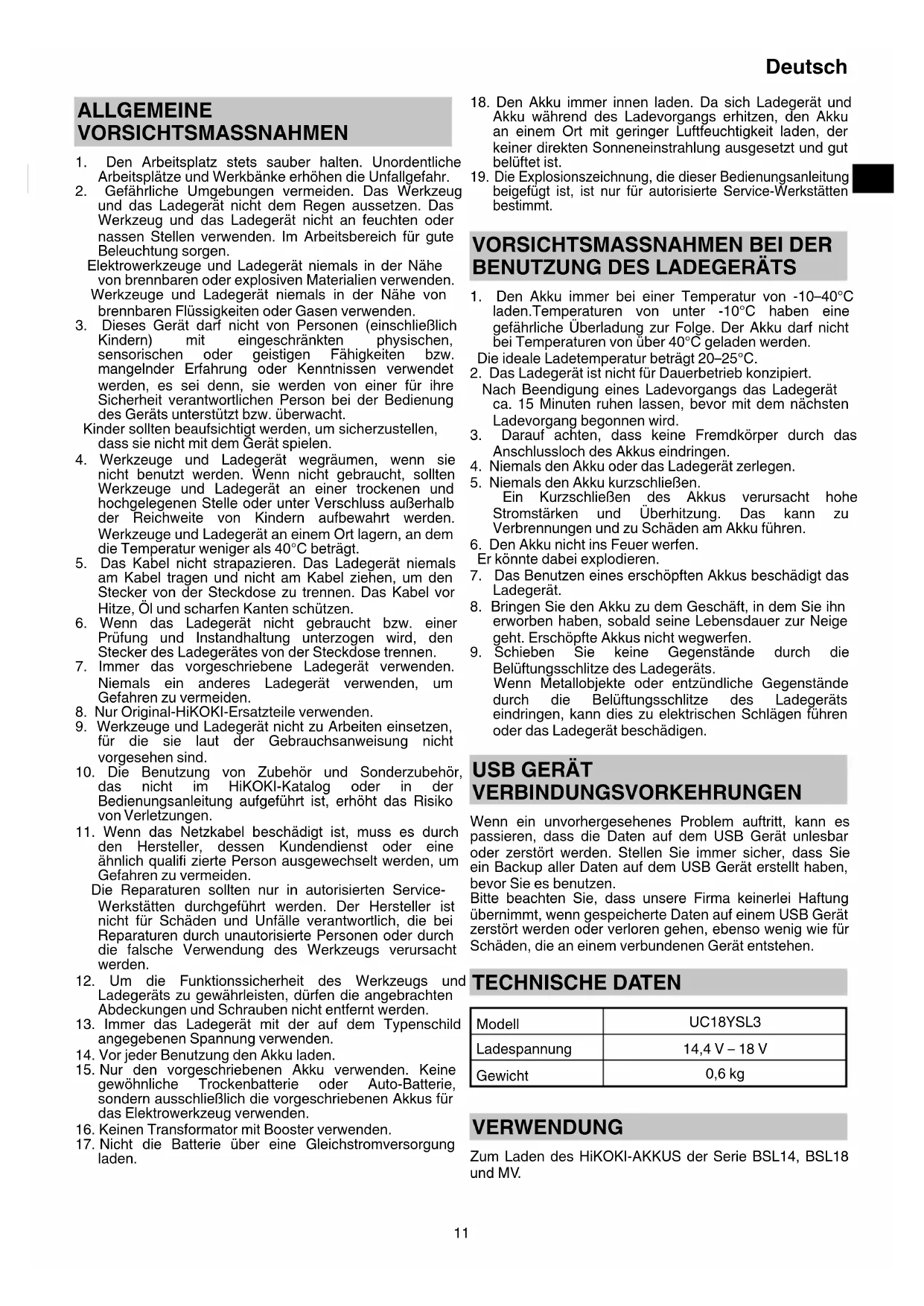

1. Den Arbeitsplatz stets sauber halten. Unordentliche

Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Gefährliche Umgebungen vermeiden. Das Werkzeug

und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder nassen Stellen verwenden. Im Arbeitsbereich für gute Beleuchtung sorgen. Elektrowerkzeuge und Ladegerät niemals in der Nähe von brennbaren oder explosiven Materialien verwenden. Werkzeuge und Ladegerät niemals in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden.

3. Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung oder Kenntnissen verwendet werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person bei der Bedienung des Geräts unterstützt bzw. überwacht. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

4. Werkzeuge und Ladegerät wegräumen, wenn sie

nicht benutzt werden. Wenn nicht gebraucht, sollten Werkzeuge und Ladegerät an einer trockenen und hochgelegenen Stelle oder unter Verschluss außerhalb der Reichweite von Kindern aufbewahrt werden. Werkzeuge und Ladegerät an einem Ort lagern, an dem die Temperatur weniger als 40°C beträgt.

5. Das Kabel nicht strapazieren. Das Ladegerät niemals

am Kabel tragen und nicht am Kabel ziehen, um den Stecker von der Steckdose zu trennen. Das Kabel vor Hitze, Öl und scharfen Kanten schützen.

6. Wenn das Ladegerät nicht gebraucht bzw. einer

Prüfung und Instandhaltung unterzogen wird, den Stecker des Ladegerätes von der Steckdose trennen.

7. Immer das vorgeschriebene Ladegerät verwenden.

Niemals ein anderes Ladegerät verwenden, um Gefahren zu vermeiden.

8. Nur Original-HiKOKI-Ersatzteile verwenden.

9. Werkzeuge und Ladegerät nicht zu Arbeiten einsetzen,

für die sie laut der Gebrauchsanweisung nicht vorgesehen sind.

10. Die Benutzung von Zubehör und Sonderzubehör,

das nicht im HiKOKI-Katalog oder in der Bedienungsanleitung aufgeführt ist, erhöht das Risiko von Verletzungen.

11. Wenn das Netzkabel beschädigt ist, muss es durch

den Hersteller, dessen Kundendienst oder eine ähnlich qualifi zierte Person ausgewechselt werden, um Gefahren zu vermeiden. Die Reparaturen sollten nur in autorisierten Service- Werkstätten durchgeführt werden. Der Hersteller ist nicht für Schäden und Unfälle verantwortlich, die bei Reparaturen durch unautorisierte Personen oder durch die falsche Verwendung des Werkzeugs verursacht werden.

12. Um die Funktionssicherheit des Werkzeugs und

Ladegeräts zu gewährleisten, dürfen die angebrachten Abdeckungen und Schrauben nicht entfernt werden.

13. Immer das Ladegerät mit der auf dem Typenschild

angegebenen Spannung verwenden.

14. Vor jeder Benutzung den Akku laden.

15. Nur den vorgeschriebenen Akku verwenden. Keine

gewöhnliche Trockenbatterie oder Auto-Batterie, sondern ausschließlich die vorgeschriebenen Akkus für das Elektrowerkzeug verwenden.

16. Keinen Transformator mit Booster verwenden.

17. Nicht die Batterie über eine Gleichstromversorgung

18. Den Akku immer innen laden. Da sich Ladegerät und

Akku während des Ladevorgangs erhitzen, den Akku an einem Ort mit geringer Luftfeuchtigkeit laden, der keiner direkten Sonneneinstrahlung ausgesetzt und gut belüftet ist.

19. Die Explosionszeichnung, die dieser Bedienungsanleitung

beigefügt ist, ist nur für autorisierte Service-Werkstätten bestimmt.

VORSICHTSMASSNAHMEN BEI DER

BENUTZUNG DES LADEGERÄTS

1. Den Akku immer bei einer Temperatur von -10–40°C

laden.Temperaturen von unter -10°C haben eine gefährliche Überladung zur Folge. Der Akku darf nicht bei Temperaturen von über 40°C geladen werden. Die ideale Ladetemperatur beträgt 20–25°C.

2. Das Ladegerät ist nicht für Dauerbetrieb konzipiert.

Nach Beendigung eines Ladevorgangs das Ladegerät ca. 15 Minuten ruhen lassen, bevor mit dem nächsten Ladevorgang begonnen wird.

3. Darauf achten, dass keine Fremdkörper durch das

Anschlussloch des Akkus eindringen.

4. Niemals den Akku oder das Ladegerät zerlegen.

5. Niemals den Akku kurzschließen.

Ein Kurzschließen des Akkus verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden am Akku führen.

6. Den Akku nicht ins Feuer werfen.

Er könnte dabei explodieren.

7. Das Benutzen eines erschöpften Akkus beschädigt das

8. Bringen Sie den Akku zu dem Geschäft, in dem Sie ihn

erworben haben, sobald seine Lebensdauer zur Neige geht. Erschöpfte Akkus nicht wegwerfen.

9. Schieben Sie keine Gegenstände durch die

Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

VERBINDUNGSVORKEHRUNGEN Wenn ein unvorhergesehenes Problem auftritt, kann es passieren, dass die Daten auf dem USB Gerät unlesbar oder zerstört werden. Stellen Sie immer sicher, dass Sie ein Backup aller Daten auf dem USB Gerät erstellt haben, bevor Sie es benutzen. Bitte beachten Sie, dass unsere Firma keinerlei Haftung übernimmt, wenn gespeicherte Daten auf einem USB Gerät zerstört werden oder verloren gehen, ebenso wenig wie für Schäden, die an einem verbundenen Gerät entstehen. TECHNISCHE DATEN Modell UC18YSL3 Ladespannung 14,4 V – 18 V Gewicht 0,6 kg VERWENDUNG Zum Laden des HiKOKI-AKKUS der Serie BSL14, BSL18 und MV. 000BookUC18YSL3.indb11000BookUC18YSL3.indb11 2018/06/1910:43:282018/06/1910:43:2812 Deutsch Tabelle 1 Anzeigen der Ladeanzeigelampe Ladeanzeigelampe (ROT/BLAU/ GRÜN/LILA) Vor dem Laden Blinkt (ROT) Leuchtet 0,5 Sekunden lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) An die Stromquelle angeschlossen Während des Ladens Blinkt (BLAU) Leuchtet 0,5 Sekunden lang. Leuchtet Leuchtet 1 Sekunde lang nicht. (Aus für 1 Sekunde) Batteriekapazität bei weniger als 50% Blinkt (BLAU) Leuchtet 1 Sekunde lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) Batteriekapazität bei weniger als 80% Leuchtet (BLAU) Leuchtet beständig Batteriekapazität bei mehr als 80% Laden abgeschlossen Leuchtet (GRÜN) Leuchtet beständig (Kontinuierlicher Summerton: ca. 6 Sekunden) Wegen Überhitzung angehalten Blinkt (ROT) Leuchtet 0,3 Sekunden lang.Leuchtet 0,3 Sekunden lang nicht. (Aus für 0,3 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach dem Abkühlen des Akkus gestartet). Laden nicht möglich Flackert (LILA) Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden) (Intermittierender Summerton: ca. 2 Sekunden) Betriebsstörung im Akku oder im Ladegerät (2) Bezüglich der Temperaturen und der Ladezeit der wiederaufl adbaren Batterie Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben. Tabelle 2 Ladegerät Akku UC18YSL3 Ladespannung V 14,4 18 Akkutyp Li-ion Temperaturen, bei denen der Akku geladen werden kann -10oC – 50oC Ladezeit für Akkuleistung, ungefähr (bei 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min. min. min. min. min. min. min. min. min. 15 (4 Zellen) 15 (4 Zellen) 20 (4 Zellen) 25 (4 Zellen) 20 (8 Zellen) 26 (8 Zellen) 32 (8 Zellen) 38 (8 Zellen)

15 (5 Zellen) 15 (5 Zellen) 20 (5 Zellen) 25 (5 Zellen) 20 (10 Zellen) 26 (10 Zellen) 32 (10 Zellen) 38 (10 Zellen) 52 (10 Zellen) HINWEIS Die Aufl adezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschiedlich sein. LADEN Vor Gebrauch des Elektrowerkzeugs den Akku wie folgt laden.

1. Den Netzstecker des Ladegeräts in eine Steckdose

einstecken. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot (in 1-Sekunden-Intervallen).

2. Den Akku in das Ladegerät einlegen.

Schieben Sie den Akku wie in der Abb. 1 gezeigt fest in das Ladegerät ein.

Beim Einlegen eines Akkus in das Ladegerät beginnt die Ladeanzeigelampe blau zu blinken. Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle 1) (1) Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben. 000BookUC18YSL3.indb12000BookUC18YSL3.indb12 2018/06/1910:43:282018/06/1910:43:2813 Deutsch

4. Den Netzstecker des Ladegeräts aus der

Das Ladegerät festhalten und den Akku herausziehen. HINWEIS Den Akku nach Benutzung des Ladegeräts unbedingt aus diesem entfernen und aufbewahren. Zum elektrischen Entladen im Falle von neuen Akkus, usw. Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2 - 3 Mal aufgeladen wurde. Verlängerung der Lebensdauer der Akkus. (1) Laden Sie die Akkus auf, bevor sie komplett entladen sind. Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer. (2) Vermeiden Sie das Aufl aden bei hohen Temperaturen. Ein wiederaufl adbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist. VORSICHT ○ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder der Akku eben erst in Gebrauch gewesen ist, leuchtet die Ladeanzeigelampe des Ladegeräts 0,3 Sekunden lang auf, erlischt für 0,3 Sekunden (aus für 0,3 Sekunden). In einem solchen Fall den Akku zuerst abkühlen lassen und erst dann mit dem Ladevorgang beginnen. ○ Wenn die Ladeanzeigelampe rot fl ackert (in 0,2-Sekunden-Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese gegebenenfalls. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder des Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen. ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden benötigt, um zu bestätigen, dass der Akku, der mit dem UC18YSL3 geladen wurde, herausgenommen wurde, mindestens 3 Sekunden warten, bevor Sie ihn wieder einlegen, um den Ladevorgang fortzusetzen. Wird der Akku innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass er nicht ordnungsgemäß aufgeladen wird.

AUFLADEN DES USB-GERÄTS

WARNUNG ○ Überprüfen Sie vor Gebrauch das angeschlossene USB-Kabel auf Fehler oder Beschädigungen. Die Verwendung eines defekten oder beschädigten USB-Kabels kann eine Rauchentwicklung oder Entzündung verursachen. ○ Verwenden Sie ein USB-Verbindungskabel mit einer Länge von weniger als 2 m. ○ Wenn das Produkt nicht verwendet wird, decken Sie den USB-Anschluss mit der Gummiabdeckung ab. Staubansammlung usw. im USB-Anschluss kann eine Rauchentwicklung oder Entzündung verursachen. HINWEIS ○ Der USB-Ladevorgang kann möglicherweise gelegentlich angehalten werden. ○ Wenn Sie kein USB-Gerät aufl aden, trennen Sie das USB-Gerät vom Ladegerät. Andernfalls wird die Akkulebensdauer des USB- Gerätes nicht nur möglicherweise verkürzt, das kann aber auch zu unerwarteten Störungen führen. (1) Auswahl der Lademethode Je nach der ausgewählten Lademethode setzen Sie entweder den Akku in das Ladegerät ein oder stecken Sie den Netzstecker in eine Steckdose. ○ Aufl aden des USB-Geräts an einer Steckdose (Abb. 2-a) ○ Aufl aden des USB-Geräts und der Batterie an einer Steckdose (Abb. 2-b) (2) Schließen Sie das USB-Kabel an. (Abb. 3) Ziehen Sie die Gummiabdeckung ab und stecken Sie ein im Handel erhältliches USB-Kabel (für das aufzuladende Gerät geeignet) fest in den USB- Anschluss ein. (3) Wenn der Ladevorgang beendet ist ○ Sehen Sie am USB-Gerät nach, um den Ladestatus zu überprüfen. ○ Ziehen Sie das Netzkabel aus der Steckdose. ○ Legen Sie die Gummiabdeckung über den USB- Anschluss.

WARTUNG UND INSPEKTION

1. Inspektion der Befestigungsschrauben

Regelmäßig alle Befestigungsschrauben inspizieren und sicherstellen, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker sein, sofort wieder fest anziehen. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

2. Reinigen des Ladegeräts

Wenn das Ladegerät schmutzig ist, mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch abwischen. Keine chlorhaltigen Lösungsmittel, Benzin oder Farbverdünner verwenden, da diese Kunststoff e aufweichen.

3. Lagerung des Ladegeräts bei Nichtbenutzung

Wenn nicht gebraucht, sollte das Ladegerät an einer trockenen und hochgelegenen Stelle oder unter Verschluss außerhalb der Reichweite von Kindern aufbewahrt werden. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. 000BookUC18YSL3.indb13000BookUC18YSL3.indb13 2018/06/1910:43:282018/06/1910:43:2814 Français PRECAUTIONS GENERALES

EG-KONFORMITÄTSERKLÄRUNG
