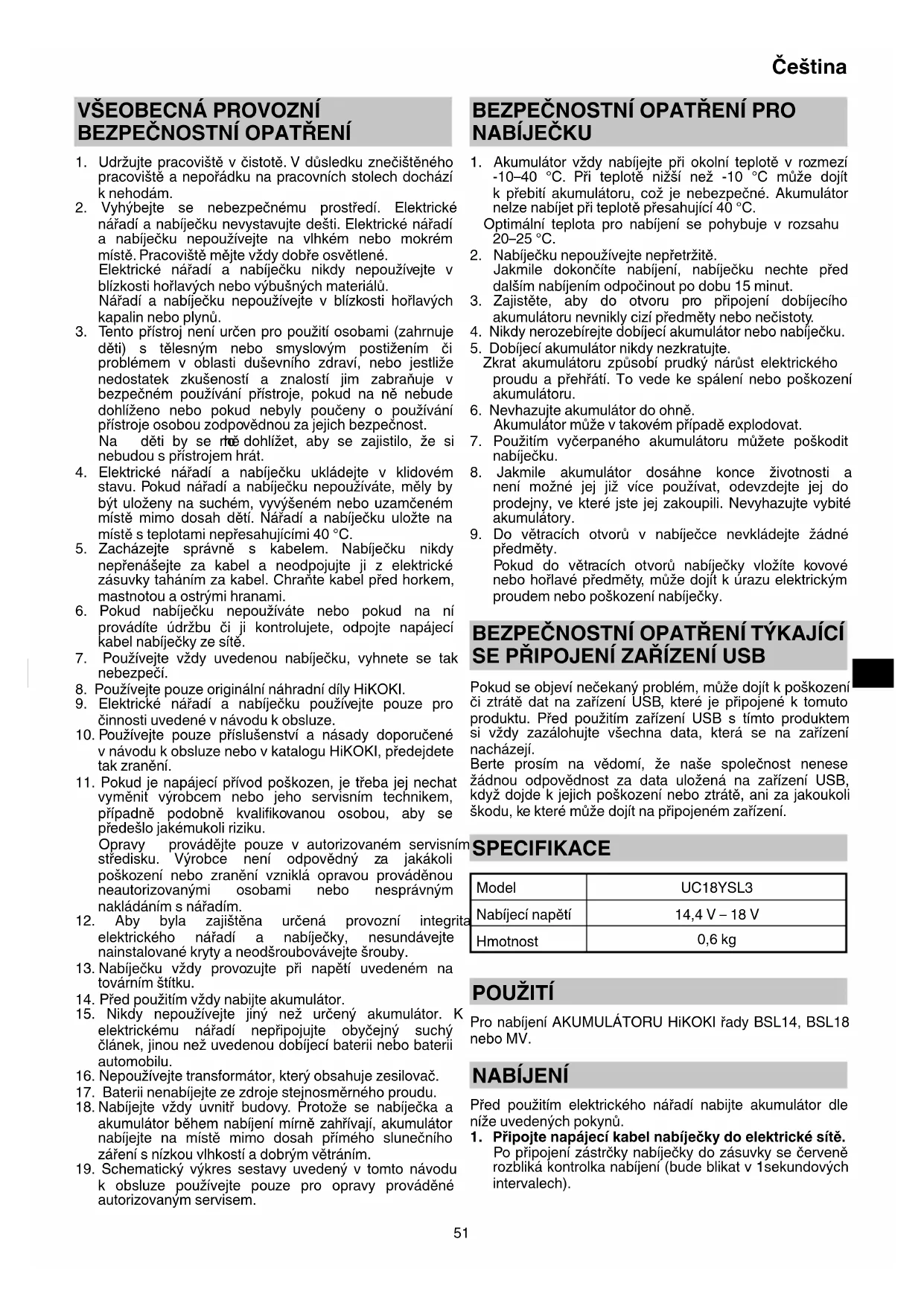

1. Udržujte pracoviště v čistotě. V důsledku znečištěného

pracoviště a nepořádku na pracovních stolech dochází k nehodám.

2. Vyhýbejte se nebezpečnému prostředí. Elektrické

nářadí a nabíječku nevystavujte dešti. Elektrické nářadí a nabíječku nepoužívejte na vlhkém nebo mokrém místě. Pracoviště mějte vždy dobře osvětlené. Elektrické nářadí a nabíječku nikdy nepoužívejte v blízkosti hořlavých nebo výbušných materiálů. Nářadí a nabíječku nepoužívejte v blízkosti hořlavých kapalin nebo plynů.

3. Tento přístroj není určen pro použití osobami (zahrnuje

děti) s tělesným nebo smyslovým postižením či problémem v oblasti duševního zdraví, nebo jestliže nedostatek zkušeností a znalostí jim zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly poučeny o používání přístroje osobou zodpovědnou za jejich bezpečnost. Na děti by se mě lo dohlížet, aby se zajistilo, že si nebudou s přístrojem hrát.

4. Elektrické nářadí a nabíječku ukládejte v klidovém

stavu. Pokud nářadí a nabíječku nepoužíváte, měly by být uloženy na suchém, vyvýšeném nebo uzamčeném místě mimo dosah dětí. Nářadí a nabíječku uložte na místě s teplotami nepřesahujícími 40 °C.

5. Zacházejte správně s kabelem. Nabíječku nikdy

nepřenášejte za kabel a neodpojujte ji z elektrické zásuvky taháním za kabel. Chraňte kabel před horkem, mastnotou a ostrými hranami.

6. Pokud nabíječku nepoužíváte nebo pokud na ní

provádíte údržbu či ji kontrolujete, odpojte napájecí kabel nabíječky ze sítě.

7. Používejte vždy uvedenou nabíječku, vyhnete se tak

8. Používejte pouze originální náhradní díly HiKOKI.

9. Elektrické nářadí a nabíječku používejte pouze pro

činnosti uvedené v návodu k obsluze.

10. Používejte pouze příslušenství a násady doporučené

v návodu k obsluze nebo v katalogu HiKOKI, předejdete tak zranění.

11. Pokud je napájecí přívod poškozen, je třeba jej nechat

vyměnit výrobcem nebo jeho servisním technikem, případně podobně kvalifi kovanou osobou, aby se

edešlo jakémukoli riziku. Opravy provádějte pouze v autorizovaném servisním středisku. Výrobce není odpovědný za jakákoli poškození nebo zranění vzniklá opravou prováděnou neautorizovanými osobami nebo nesprávným nakládáním s nářadím.

12. Aby byla zajištěna určená provozní integrita

elektrického nářadí a nabíječky, nesundávejte nainstalované kryty a neodšroubovávejte šrouby.

13. Nabíječku vždy provozujte při napětí uvedeném na

14. Před použitím vždy nabijte akumulátor.

15. Nikdy nepoužívejte jiný než určený akumulátor. K

elektrickému nářadí nepřipojujte obyčejný suchý článek, jinou než uvedenou dobíjecí baterii nebo baterii automobilu.

16. Nepoužívejte transformátor, který obsahuje zesilovač.

17. Baterii nenabíjejte ze zdroje stejnosměrného proudu.

18. Nabíjejte vždy uvnitř budovy. Protože se nabíječka a

akumulátor během nabíjení mírně zahřívají, akumulátor nabíjejte na místě mimo dosah přímého slunečního záření s nízkou vlhkostí a dobrým větráním.

19. Schematický výkres sestavy uvedený v tomto návodu

k obsluze používejte pouze pro opravy prováděné autorizovaným servisem.

1. Akumulátor vždy nabíjejte při okolní teplotě v rozmezí

-10–40 °C. Při teplotě nižší než -10 °C může dojít k přebití akumulátoru, což je nebezpečné. Akumulátor nelze nabíjet při teplotě přesahující 40 °C. Optimální teplota pro nabíjení se pohybuje v rozsahu 20–25 °C.

2. Nabíječku nepoužívejte nepřetržitě.

Jakmile dokončíte nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.

3. Zajistěte, aby do otvoru pro připojení dobíjecího

akumulátoru nevnikly cizí předměty nebo nečistoty.

4. Nikdy nerozebírejte dobíjecí akumulátor nebo nabíječku.

5. Dobíjecí akumulátor nikdy nezkratujte.

Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nevhazujte akumulátor do ohně.

Akumulátor může v takovém případě explodovat.

7. Použitím vyčerpaného akumulátoru můžete poškodit

8. Jakmile akumulátor dosáhne konce životnosti a

není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

9. Do větracích otvorů v nabíječce nevkládejte žádné

předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky. BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ

SE PŘIPOJENÍ ZAŘÍZENÍ USB

Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí. Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení. SPECIFIKACE Model UC18YSL3 Nabíjecí napětí 14,4 V – 18 V Hmotnost 0,6 kg POUŽITÍ Pro nabíjení AKUMULÁTORU HiKOKI řady BSL14, BSL18 nebo MV. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

Připojte napájecí kabel nabíječky do elektrické sítě. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení (bude blikat v 1sekundových intervalech). 000BookUC18YSL3.indb51000BookUC18YSL3.indb51 2018/06/1910:43:302018/06/1910:43:3052 Čeština POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

4. Odpojte napájecí kabel nabíječky ze sítě.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. Ohledně vybití v případě nových akumulátorů, apod. Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2-3 krát dobije. Tabulka 1 Signalizace kontrolky nabíjení Kontrolka nabíjení (ČERVENÁ / MODRÁ / ZELENÁ / PURPUROVÁ) Před nabíjením Bliká (ČERVENÁ) Svítí 0,5 sekundy. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Připojeno do zdroje napájení Během nabíjení Bliká (MODRÁ) Svítí 0,5 sekundy. Nesvítí po dobu 1 sekundy. (vypnutá po dobu 1 sekundy) Kapacita baterie činí méně než 50% Bliká (MODRÁ) Svítí 1 sekundu. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Kapacita baterie činí méně než 80% Svítí (MODRÁ) Stále svítí Kapacita baterie činí více než 80% Nabíjení dokončeno Svítí (ZELENÁ) Stále svítí (Nepřetržitý zvuk bzučáku: asi 6 sekund) Pohotovostní režim při přehřátí Bliká (ČERVENÁ) Svítí 0,3 sekundy. Nesvítí po dobu 0,3 sekundy. (vypne se na 0,3 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vychladnutí akumulátoru) Nelze nabíjet Bliká (PURPUROVÁ) Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) (Přerušovaný zvuk bzučáku: asi 2 sekundy) Závada na akumulátoru nebo nabíječce (2) Informace o teplotách a době nabíjení nabíjecí baterie Teploty a doba nabíjení jsou uvedeny v Tabulce 2. Tabulka 2 Nabíječka Akumulátor UC18YSL3 Nabíjecí napětí V 14,4 18 Typ baterie Li-ion Rozmezí teplot pro nabíjení -10oC – 50oC Doba nabíjení pro kapacitu akumulátoru, přibližná (při 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min. min. min. min. min. min. min. min. min. 15 (4 články) 15 (4 články) 20 (4 články) 25 (4 články) 20 (8 články) 26 (8 články) 32 (8 články) 38 (8 články)

15 (5 články) 15 (5 články) 20 (5 články) 25 (5 články) 20 (10 články) 26 (10 články) 32 (10 články) 38 (10 články) 52 (10 články)

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 1.

Při vložení baterie do nabíječky bude kontrolka nabíjení blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka 1

(1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce 1. 000BookUC18YSL3.indb52000BookUC18YSL3.indb52 2018/06/1910:43:302018/06/1910:43:3053 Čeština Jak zařídit delší výkon akumulátorů. (1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost. (2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte. UPOZORNĚNÍ ○ Pokud je baterie nabíjena zahřátá, protože byla po dlouhou dobu vystavena přímému slunečnímu záření nebo protože byla právě používána, kontrolka nabíjení na nabíječce se na 0,3 sekundy rozsvítí a zhasne na 0,3 sekundy (vypne se na 0,3 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka prudce bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru baterie v nabíječce cizí předměty, a pokud ano, odstraňte je. Pokud uvnitř nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí UC18YSL3 je vyjmutý, vyčkejte alespoň 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

POSTUP NABÍJENÍ USB ZAŘÍZENÍ

VAROVÁNÍ ○ Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení. ○ Použijte propojovací USB kabel kratší než 2 m. ○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení. POZNÁMKA ○ USB nabíjení se může čas od času pozastavit. ○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám. (1) Vyberte způsob nabíjení V závislosti na vybraném způsobu nabíjení je nutno buď vložit baterii do nabíječky, nebo zapojit napájecí šňůru do zásuvky. ○ Nabíjení USB zařízení ze zásuvky elektrické sítě (Obr. 2-a) ○ Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě (Obr. 2-b) (2) Připojte USB kabel. (Obr. 3) Vytáhně te gumový kryt a do USB vstupu pevně zasuňte komerčně dostupný USB kabel (odpovídající nabíjenému zařízení). (3) Po dokončení nabíjení ○ Pro ověření stavu USB zařízení zkontrolujte. ○ Vytáhněte napájecí kabel ze zásuvky elektrické sítě. ○ Nasaďte gumový kryt na USB vstup.

1. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

2. Čištění nabíječky

Pokud je nabíječka znečištěná, otřete ji měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

3. Nabíječku ukládejte v klidovém stavu

Pokud nabíječku nepoužíváte, uskladněte ji na suchém, vyvýšeném nebo uzamčeném místě mimo dosah dětí. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 000BookUC18YSL3.indb53000BookUC18YSL3.indb53 2018/06/1910:43:302018/06/1910:43:3054 Türkçe

2. Vyhnite sa nebezpečnému prostrediu. Elektrické

4. Nevyužívané náradie a nabíjačku uskladnite. Keď

Nabíjačku nikdy neprenášajte za kábel a pri odpájaní zo zásuvky zaň nikdy neťahajte. Kábel udržujte mimo tepla, oleja a ostrých hrán.

6. Keď nabíjačku nepoužívate alebo počas údržby

a kontroly odpojte napájací kábel nabíjačky od zásuvky.

7. Aby ste sa vyhli nebezpečenstvu, vždy používajte len

14. Pred použitím batériu nabite.

manipuláciu používajte len na autorizované servisné práce.

Po dokončení nabíjania nechajte nabíjačku pred Ďalším nabíjaním batérie približne 15 minút odpočívať.

7. Používanie vybitej batérie poškodí nabíjačku.

4. Odpojte napájací kábel nabíjačky zo zásuvky.

2. Čistenie nabíjačky

Ak sa vŕtačka znečistí, utrite ju mäkkou, suchou látkou alebo látkou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.

3. Skladovanie nevyužitej nabíjačky
