INSTRUKCJA OBSŁUGI UC18YSL3WEZ HiKOKI

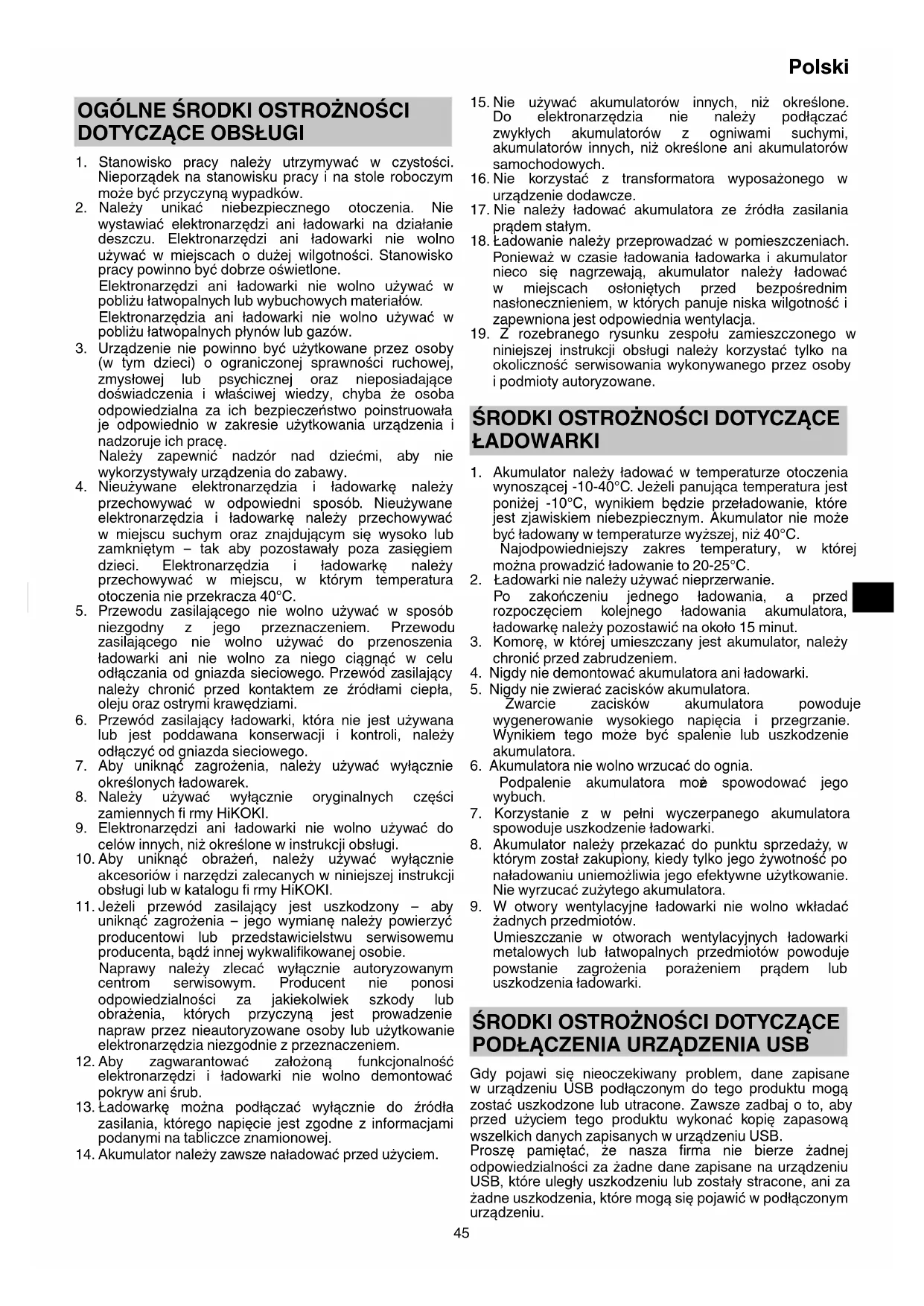

1. Stanowisko pracy należy utrzymywać w czystości.

Nieporządek na stanowisku pracy i na stole roboczym może być przyczyną wypadków.

2. Należy unikać niebezpiecznego otoczenia. Nie

wystawiać elektronarzędzi ani ładowarki na działanie deszczu. Elektronarzędzi ani ładowarki nie wolno używać w miejscach o dużej wilgotności. Stanowisko pracy powinno być dobrze oświetlone. Elektronarzędzi ani ładowarki nie wolno używać w pobliżu łatwopalnych lub wybuchowych materiałów. Elektronarzędzia ani ładowarki nie wolno używać w pobliżu łatwopalnych płynów lub gazów.

3. Urządzenie nie powinno być użytkowane przez osoby

(w tym dzieci) o ograniczonej sprawności ruchowej, zmysłowej lub psychicznej oraz nieposiadające doświadczenia i wł aściwej wiedzy, chyba że osoba odpowiedzialna za ich bezpieczeństwo poinstruowała je odpowiednio w zakresie użytkowania urządzenia i nadzoruje ich pracę. Należy zapewnić nadzór nad dziećmi, aby nie wykorzystywały urządzenia do zabawy.

4. Nieużywane elektronarzędzia i ładowarkę należy

przechowywać w odpowiedni sposób. Nieużywane elektronarzędzia i ładowarkę należy przechowywać w miejscu suchym oraz znajdującym się wysoko lub zamkniętym – tak aby pozostawały poza zasięgiem dzieci. Elektronarzędzia i ładowarkę należy przechowywać w miejscu, w którym temperatura otoczenia nie przekracza 40°C.

5. Przewodu zasilającego nie wolno używać w sposób

niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia ładowarki ani nie wolno za niego ciągnąć w celu odłączania od gniazda sieciowego. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, oleju oraz ostrymi krawędziami.

6. Przewód zasilający ładowarki, która nie jest używana

lub jest poddawana konserwacji i kontroli, należy odłączyć od gniazda sieciowego.

7. Aby uniknąć zagrożenia, należy używać wyłącznie

określonych ładowarek.

8. Należy używać wyłącznie oryginalnych części

zamiennych fi rmy HiKOKI.

9. Elektronarzędzi ani ładowarki nie wolno używać do

celów innych, niż określone w instrukcji obsługi.

10. Aby uniknąć obrażeń, należy używać wyłącznie

akcesoriów i narzędzi zalecanych w niniejszej instrukcji obsługi lub w katalogu fi rmy HiKOKI.

11. Jeżeli przewód zasilający jest uszkodzony – aby

uniknąć zagrożenia – jego wymianę należy powierzyć producentowi lub przedstawicielstwu serwisowemu producenta, bądź innej wykwalifi kowanej osobie. Naprawy należy zlecać wyłącznie autoryzowanym centrom serwisowym. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia, których przyczyną jest prowadzenie napraw przez nieautoryzowane osoby lub użytkowanie elektronarzędzia niezgodnie z przeznaczeniem.

12. Aby zagwarantować założoną funkcjonalność

elektronarzędzi i ładowarki nie wolno demontować pokryw ani śrub.

13. Ładowarkę można podłączać wyłącznie do źródła

zasilania, którego napięcie jest zgodne z informacjami podanymi na tabliczce znamionowej.

14. Akumulator należy zawsze naładować przed użyciem.

15. Nie używać akumulatorów innych, niż określone.

Do elektronarzędzia nie należy podłączać zwykłych akumulatorów z ogniwami suchymi, akumulatorów innych, niż określone ani akumulatorów samochodowych.

16. Nie korzystać z transformatora wyposażonego w

urządzenie dodawcze.

17. Nie należy ładować akumulatora ze źródła zasilania

18. Ładowanie należy przeprowadzać w pomieszczeniach.

Ponieważ w czasie ładowania ładowarka i akumulator nieco się nagrzewają, akumulator należy ładować w miejscach osłoniętych przed bezpośrednim nasłonecznieniem, w których panuje niska wilgotność i zapewniona jest odpowiednia wentylacja.

19. Z rozebranego rysunku zespołu zamieszczonego w

niniejszej instrukcji obsługi należy korzystać tylko na okoliczność serwisowania wykonywanego przez osoby i podmioty autoryzowane.

1. Akumulator należy ładować w temperaturze otoczenia

wynoszącej -10-40°C. Jeżeli panująca temperatura jest poniżej -10°C, wynikiem będzie przeładowanie, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej, niż 40°C. Najodpowiedniejszy zakres temperatury, w której można prowadzić ładowanie to 20-25°C.

2. Ładowarki nie należy używać nieprzerwanie.

Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.

3. Komorę, w której umieszczany jest akumulator, należy

chronić przed zabrudzeniem.

4. Nigdy nie demontować akumulatora ani ładowarki.

5. Nigdy nie zwierać zacisków akumulatora.

Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

6. Akumulatora nie wolno wrzucać do ognia.

Podpalenie akumulatora moż e spowodować jego wybuch.

7. Korzystanie z w pełni wyczerpanego akumulatora

spowoduje uszkodzenie ładowarki.

8. Akumulator należy przekazać do punktu sprzedaży, w

którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

9. W otwory wentylacyjne ładowarki nie wolno wkładać

żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

Gdy pojawi się nieoczekiwany problem, dane zapisane w urządzeniu USB podłączonym do tego produktu mogą zostać uszkodzone lub utracone. Zawsze zadbaj o to, aby przed użyciem tego produktu wykonać kopię zapasową wszelkich danych zapisanych w urządzeniu USB. Proszę pamiętać, że nasza fi rma nie bierze żadnej odpowiedzialności za żadne dane zapisane na urządzeniu USB, które uległy uszkodzeniu lub zostały stracone, ani za żadne uszkodzenia, które mogą się pojawić w podłączonym urządzeniu. 000BookUC18YSL3.indb45000BookUC18YSL3.indb45 2018/06/1910:43:292018/06/1910:43:2946 Polski DANE TECHNICZNE Model UC18YSL3 Napięcie ładowania 14,4 V – 18 V Masa 0,6 kg ZASTOSOWANIE Do ładowania AKUMULATORÓW HiKOKI z serii BSL14, z serii BSL18 oraz z serii MV. ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do

gniazda sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego, kontrolka wskaźnika ładowania będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 1.

Po umieszczeniu akumulatora w ładowarce kontrolka wskaźnika ładowania będzie migać na niebiesko. Po zakończeniu ładowania akumulatora kontrolka wskaźnika ładowania zaświeci się na zielono. (Patrz Tabela 1.) (1) Wskazania kontrolki wskaźnika ładowania Wskazania kontrolki wskaźnika ładowania są zilustrowane w tabeli 1, w zależności od stanu ładowarki lub akumulatora. Tabela 1 Wskazania kontrolki wskaźnika ładowania Kontrolka wskaźnika ładowania (CZERWONY/ NIEBIESKI/ ZIELONY/ FIOLETOWY) Przed ładowaniem Miga (CZERWONY) Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Podłączono do źródła zasilania. Podczas ładowania Miga

Pali się przez 0,5 sekundy. Nie pali się przez 1 sekundę. (Gaśnie na 1 sekundę) Akumulator naładowany mniej niż w 50% Miga

Pali się przez 1 sekundę. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Akumulator naładowany mniej niż w 80% Pali się

Pali się nieprzerwanie. Akumulator naładowany więcej niż 80% Ładowanie zakończone Pali się

Pali się nieprzerwanie. (Ciągły sygnał dźwiękowy: około 6 sekund) Oczekiwanie z powodu przegrzania Miga (CZERWONY) Pali się przez 0,3 sekundy. Nie pali się przez 0,3 sekundy. (Gaśnie na 0,3 sekundy.) Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu akumulatora) Ładowanie jest niemożliwe Miga szybko (FIOLETOWY) Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) (Przerywany sygnał dźwiękowy: około 2 sekund) Wadliwe działanie akumulatora lub ładowarki. (2) Informacje na temat zakresu temperatury i czasu ładowania akumulatora Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2. Tabela 2 Ładowarka Akumulator UC18YSL3 Napięcie ładowania V 14,4 18 Typ akumulatora Li-ion Zakres temperatury, w którym akumulator może być ładowany -10oC – 50oC Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min. min. min. min. min. min. min. min. min. 15 (4 ogniwa) 15 (4 ogniwa) 20 (4 ogniwa) 25 (4 ogniwa) 20 (8 ogniwa) 26 (8 ogniwa) 32 (8 ogniwa) 38 (8 ogniwa)

15 (5 ogniwa) 15 (5 ogniwa) 20 (5 ogniwa) 25 (5 ogniwa) 20 (10 ogniwa) 26 (10 ogniwa) 32 (10 ogniwa) 38 (10 ogniwa) 52 (10 ogniwa) 000BookUC18YSL3.indb46000BookUC18YSL3.indb46 2018/06/1910:43:292018/06/1910:43:2947 Polski WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.

4. Odłączyć przewód zasilający ładowarki z gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator. Informacje dotyczące wyładowania elektrycznego w przypadku nowych akumulatorów itp. Ponieważ chemiczne substancje znajdujące się wewnątrz nowych akumulatorów oraz akumulatorów, które nie były używane przez dłuższy okres czasu nie są aktywne, wyładowanie elektryczne może być niskie przy pierwszym i kolejnym użyciu. Jest to tymczasowe zjawisko, a właściwy czas wymagany do naładowania zostanie przywrócony po 2 - 3 ładowaniach akumulatorów. Co zrobić, aby akumulatory działały dłużej. (1) Naładować akumulatory ponownie zanim rozładują się całkowicie. W przypadku zauważenia, że zasilanie narzędzia jest słabsze, należy zaprzestać korzystania z narzędzia i ponownie naładować akumulator. Dalsze korzystanie z narzędzia i wyczerpanie prądu elektrycznego, może spowodować uszkodzenie akumulatora i skrócenie jego żywotności. (2) Należy unikać ładowania w wysokiej temperaturze. Akumulator jest gorący zaraz po użyciu. Jeśli akumulator jest ponownie ładowany zaraz po użyciu, jakość substancji chemicznych pogorszy się, a żywotność akumulatora się skróci. Należy odłożyć na chwilę akumulator i rozpocz ąć ładowanie, gdy ostygnie. UWAGA ○ Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, kontrolka wskaźnika ładowania ładowarki zapala się na 0,3 sekundy i gaśnie na 0,3 sekundy (wyłączona przez 0,3 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie. ○ Kiedy kontrolka wskaźnika ładowania miga (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urzą dzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego. ○ Ponieważ wbudowany mikrokomputer ładowarki UC18YSL3 potrzebuje około 3 sekund do potwierdzenia, że ładowany akumulator został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany.

SPOSÓB ŁADOWANIA URZĄDZENIA

USB OSTRZEŻENIE ○ Przed przystąpieniem do użytkowania należy sprawdzić kabel USB złącza pod kątem ewentualnych uszkodzeń. Użytkowanie wadliwego lub uszkodzonego kabla USB może doprowadzić do emisji dymu lub zapłonu. ○ Użyć kabla łączącego USB o długości mniejszej niż 2m. ○ Jeżeli produkt nie jest użytkowany, port USB należy zabezpieczyć gumową pokrywą. Zebranie się kurzu w porcie USB może spowodować emisję dymu lub zapłon. WSKAZÓWKA

Może wystąpić chwilowa przerwa podczas ładowania USB. ○ Gdy urządzenie USB nie jest ładowane, należy usunąć urządzenie USB z ładowarki. Niezastosowanie się do tego wymogu może nie tylko skrócić okres użytkowania akumulatora urządzenia USB, ale również może spowodować nieoczekiwane wypadki. (1) Wybrać metodę ładowania W zależności od wybranej metody ładowania, albo akumulator jest włożony do ładowarki, albo przewód zasilający jest podłączony do gniazda sieciowego. ○ Ładowanie urządzenia USB z gniazda elektrycznego (Rys. 2-a) ○ Ładowanie urządzenia USB i akumulatora z gniazda elektrycznego (Rys. 2-b) (2) Podłączyć kabel USB. (Rys. 3) Zdjąć gumową pokrywę i dokładnie podłączyć dostępny w sprzeda ży kabel USB (odpowiedni dla ładowanego urządzenia) do portu USB. (3) Po zakończeniu ładowania ○ Aby zweryfi kować stan ładowania, należy sprawdzić urządzenie USB. ○ Odłączyć kabel zasilania od gniazdka elektrycznego. ○ Nałożyć gumową pokrywę na port USB.

KONSERWACJA I KONTROLA

1. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

2. Czyszczenie ładowarki

W przypadku zabrudzenia ładowarki należy ją przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

3. Przechowywanie nieużywanej ładowarki

Nieużywaną ł adowarkę należy przechowywać w miejscu suchym oraz znajdującym się wysoko lub zamkniętym – tak aby pozostawała poza zasięgiem dzieci. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa. WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 000BookUC18YSL3.indb47000BookUC18YSL3.indb47 2018/06/1910:43:292018/06/1910:43:2948 Magyar

Oświadczamy na własną wyłączną odpowiedzialność, że Ładowarka podanego typu i oznaczona unikalnym kodem identyfi kacyjnym *1) jest zgodna z wszystkimi właściwymi wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej. Menedżer Norm Europejskich przedstawicielstwa fi rmy w Europie jest upoważniony do sporządzania dokumentacji technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. Norsk Magyar
