ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FCMA 90 C XS A FRANKE

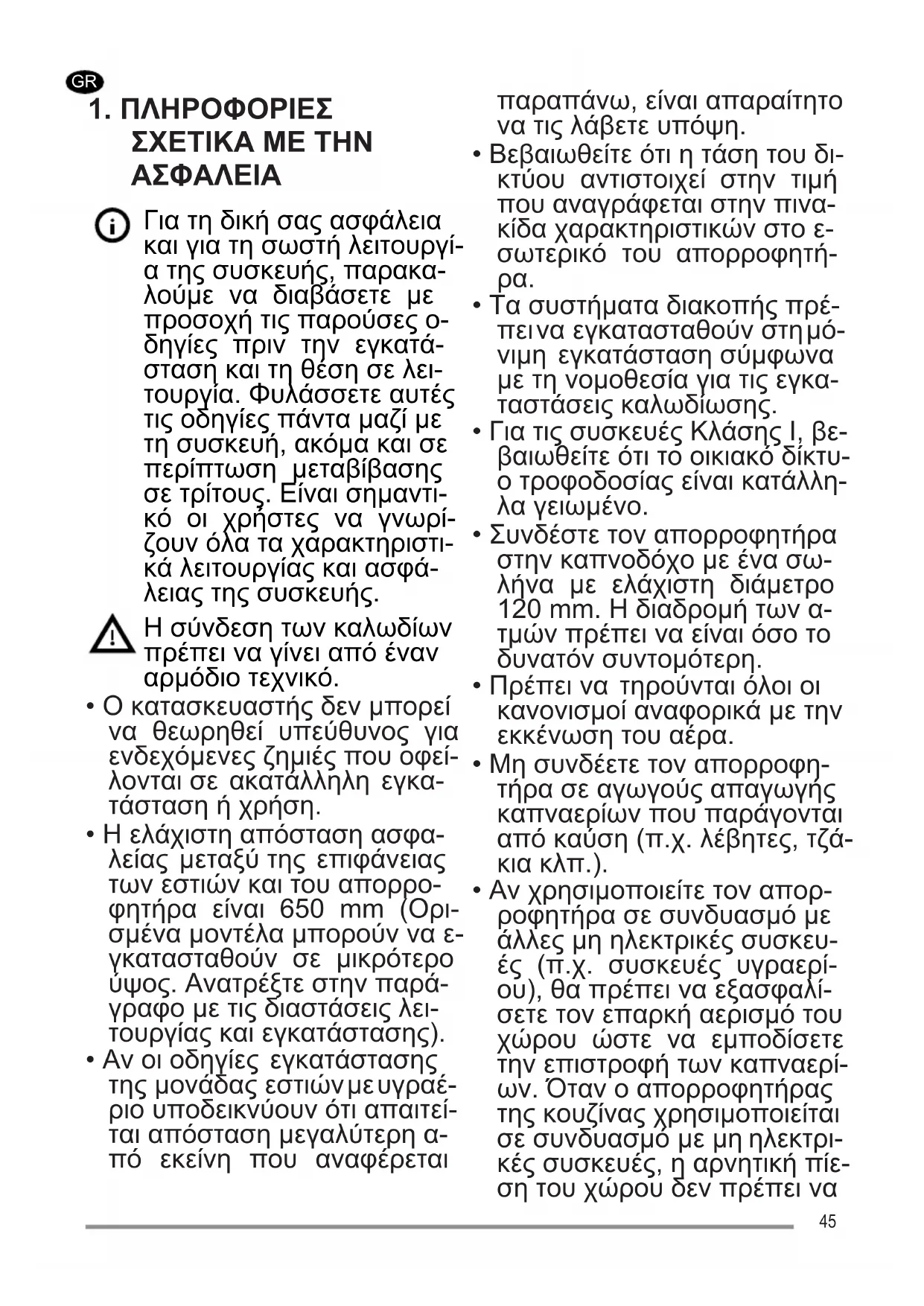

Για τη δική σας ασφάλεια και για τη σωστή λειτουργί- α της συσκευής, παρακα- λούμε να διαβάσετε με προσοχή τις παρούσες ο- δηγίες πριν την εγκατά- σταση και τη θέση σε λει- τουργία. Φυλάσσετε αυτές τις οδηγίες πάντα μαζί με τη συσκευή, ακόμα και σε περίπτωση μεταβίβασης σε τρίτους. Είναι σημαντι- κό οι χρήστες να γνωρί- ζουν όλα τα χαρακτηριστι- κά λειτουργίας και ασφά- λειας της συσκευής. Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρμόδιο τεχνικό.

• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφεί- λονται σε ακατάλληλη εγκα- τάσταση ή χρήση.

• Η ελάχιστη απόσταση ασφα- λείας μεταξύ της επιφάνειας των εστιών και του απορρο- φητήρα είναι 650 mm (Ορι- σμένα μοντέλα μπορούν να ε- γκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παρά- γραφο με τις διαστάσεις λει- τουργίας και εγκατάστασης).

• Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέ- ριο υποδεικνύουν ότι απαιτεί- ται απόσταση μεγαλύτερη α- πό εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη.

• Βεβαιωθείτε ότι η τάση του δι- κτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινα- κίδα χαρακτηριστικών στο ε- σωτερικό του απορροφητή-

• Τα συστήματα διακοπής πρέ- πει να εγκατασταθούν στη μό- νιμη εγκατάσταση σύμφωνα με τη νομοθεσία για τις εγκα- ταστάσεις καλωδίωσης.

• Για τις συσκευές Κλάσης Ι, βε- βαιωθείτε ότι το οικιακό δίκτυ- ο τροφοδοσίας είναι κατάλλη- λα γειωμένο.

• Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σω- λήνα με ελάχιστη διάμετρο 120 mm. Η διαδρομή των α- τμών πρέπει να είναι όσο το δυνατόν συντομότερη.

• Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα.

• Μη συνδέετε τον απορροφη- τήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζά-

• Αν χρησιμοποιείτε τον απορ- ροφητήρα σε συνδυασμό με άλλες μη ηλεκτρικές συσκευ- ές (π.χ. συσκευές υγραερί- ου), θα πρέπει να εξασφαλί- σετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καπναερί- ων. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρι- κές συσκευές, η αρνητική πίε- ση του χώρου δεν πρέπει να 45υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επι- στροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.

• Ο αέρας δεν πρέπει να απά- γεται μέσω ενός αγωγού που χρησιμοποιείται για την απα- γωγή των καπναερίων από συσκευές καύσης που τροφο- δοτούνται με αέριο ή άλλα

• Το ηλεκτρικό καλώδιο, αν πά- θει ζημιά, πρέπει να αντικατα- σταθεί από τον κατασκευα- στή ή από έναν τεχνικό του

• Συνδέετε το φις σε μια πρίζα που συμμορφούται με τους ι- σχύοντες κανονισμούς και σε σημείο με εύκολη πρόσβαση.

• Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την απαγωγή των καπναερί- ων, είναι σημαντικό να τηρού- νται σχολαστικά οι κανονι- σμοί των τοπικών φορέων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορ- ροφητήρα, αφαιρέστε τις προστατευτικές μεμβρά-

• Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητή-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η μη τοποθέτηση των βιδών και των συστημάτων στερέω- σης σύμφωνα με τις πα- ρούσες οδηγίες, μπορεί να προκαλέσει ηλεκτροπλη-

• Μην κοιτάζετε απευθείας με οπτικά όργανα (κιάλια, μεγε- θυντικός φακός...).

• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορ- ροφητήρα: μπορεί να προ- κληθεί πυρκαγιά.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και α- πό άτομα με μειωμένες ψυχι- κές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, αρκεί να επι- βλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συ- σκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο κα- θαρισμός και η συντήρηση δεν πρέπει να εκτελούνται α- πό παιδιά, εκτός εάν επιβλέ-

• Τα παιδιά πρέπει να επιβλέ- πονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευ-

• Η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχι- κές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, εκτός εάν ε- λέγχονται και εκπαιδεύονται. 46Τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρή- ση των συσκευών μαγει-

• Καθαρίζετε ή/και αντικαθι- στάτε τα φίλτρα μετά την κα- θορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισμός.

• Πρέπει να υπάρχει κατάλλη- λος αερισμός στο χώρο όταν ο απορροφητήρας χρησιμο- ποιείται ταυτόχρονα με συ- σκευές που χρησιμοποιούν αέριο ή άλλα καύσιμα (δεν ι- σχύει για συσκευές που απά- γουν αποκλειστικά τον αέρα

• Το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευα- σία του υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθε- ται σαν ένα συνηθισμένο οικι- ακό απόρριμμα. Το προϊόν προς διάθεση πρέπει να πα- ραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανα- κύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊό- ντος, συμβάλλετε στην απο- φυγή πιθανών αρνητικών ε- πιπτώσεων για το περιβάλ- λον και την υγεία, που μπορεί να οφείλονται στην ακατάλλη- λη διάθεσή του. Για λεπτομε- ρέστερες πληροφορίες σχετι- κά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο Δήμο, στην τοπική υπη- ρεσία συλλογής απορριμμά- των ή στο κατάστημα από το οποίο αγοράσατε το προϊόν. Δήλωση Συμμόρφωσης Ο κατασκευαστής δηλώνει ότι η συσκευή αυτή που διαθέτει λει- τουργία ραδιοεπικοινωνίας συμμορφώνεται με την Οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλω- σης συμμόρφωσης ΕΕ διατίθε- ται στην ακόλουθη διαδικτυακή διεύθυνση εκτελώντας αναζή- τηση ανά κωδικό προϊόντος: https://www.franke.com/ Μπορείτε να βρείτε τον σχετικό κωδικό στην ετικέτα που υπάρ- χει στο εσωτερικό του προϊό-

• Ο απορροφητήρας έχει μελετηθεί α- ποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζί-

• Ποτέ μη χρησιμοποιείτε τον απορρο- φητήρα για σκοπό διαφορετικό από εκείνον για τον οποίο έχει σχεδιαστεί.

• Ποτέ μην αφήνετε φλόγες μεγάλης έ- ντασης κάτω από τον απορροφητήρα όταν λειτουργεί.

• Ρυθμίστε την ένταση της φλόγας έτσι ώστε να κατευθύνεται αποκλειστικά προς τον πάτο του σκεύους μαγειρέ- ματος, εξασφαλίζοντας ότι δεν προε- ξέχει από τις πλευρές του.

• Οι φριτέζες πρέπει να ελέγχονται συ- νεχώς όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.

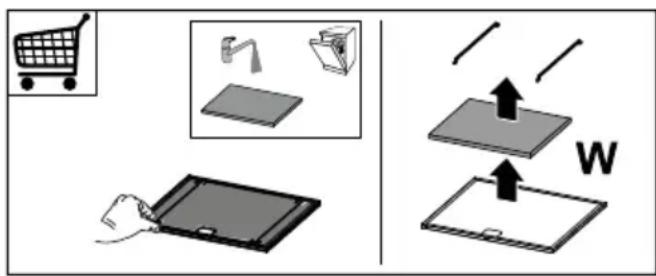

• Το σπογγώδες μέρος του φίλτρου μπορεί να πλυθεί στο πλυντήριο πιά- των τουλάχιστον κάθε 4 μήνες ή συ- χνότερα, σε περίπτωση έντονης χρή- σης, εξασφαλίζοντας τη λειτουργία το πολύ έως 5 πλυσίματα πριν από την αντικατάσταση (W).

• Τα φίλτρα για λίπη πρέπει να καθαρί- ζονται κάθε 2 μήνες λειτουργίας ή συ- χνότερα σε περίπτωση ιδιαίτερα συ- χνής χρήσης και μπορούν να πλυ- θούν στο πλυντήριο πιάτων (Z).

• Καθαρίζετε τον απορροφητήρα χρη- σιμοποιώντας ένα υγρό πανί και ου- δέτερο υγρό απορρυπαντικό.

• Για τον εξωτερικό και εσωτερικό κα- θαρισμό του απορροφητήρα αποφύ- γετε προϊόντα που περιέχουν οινό- πνευμα και σιλικόνη. Εάν το προϊόν ή κάποιο από τα μέρη του είναι από ανοξείδωτο χάλυβα, χρη- σιμοποιήστε για τον καθαρισμό ειδικά μη λειαντικά προϊόντα και ακολουθήστε τις γραμμές του σατινέ φινιρίσματος κα- τά τη διάρκεια του καθαρισμού.

Σύντομο Τα φώτα εναλλάσσονται μεταξύ υψηλής έντασης, μεσαίας έντασης (εάν υπάρχει), σβησμένα.

Παρατεταμένο με τον φωτισμό ή τον κινητήρα α-

Λειτουργία Delay [Καθυστέρηση] Ενεργοποίηση/Απενεργοποίηση της λειτουργίας Delay [Καθυστέρη- ση] (η αυτόματη απενεργοποίηση του κινητήρα και του φωτισμού κα- θυστερεί κατά 30’). Δεν μπορεί να ενεργοποιηθεί όταν είναι ενεργή η Εντατική λειτουργία ή η Λειτουργία 24 ωρών. Αναβοσβήνει Παρατεταμένο με όλα τα φορτία α- πενεργοποιημέ- να (κινητήρας και φωτισμός) Σύζευξη συνδεδεμένης λειτουργίας Προτού ξεκινήσετε τη διαδικασία ακολουθήστε τις ειδικές οδηγίες των εγχειριδίων των συσκευών με τις οποίες θα γίνει η σύζευξη. Ξεκινά η διαδικασία σύζευξης του απορροφητήρα σε με συμβατές συσκευές (τηλεχειριστήριο). Μπορείτε να συνδέσετε ένα μόνο τηλε- χειριστήριο. Συμβουλευτείτε το εγχειρίδιο των συσκευών για τις ενέρ- γειες που χρειάζεται να εκτελέσετε σε αυτές. Η διαδικασία σύζευξης διαρκεί 2 λεπτά. Εάν εντός αυτού του χρόνου δεν έχει αναγνωριστεί καμία συσκευή επιβεβαιώστε ότι έχετε ξεκινή- σει προηγουμένως τη διαδικασία των συσκευών προς σύζευξη. Εν- δέχεται να έχει επιτευχθεί το μέγιστο όριο των συνδεδεμένων συ-

διαδικασία σύζευξης σε

Μόλις η διαδικασία ο- λοκληρωθεί επιτυχώς, τα led T1 και T2 ανά- βουν για 2 δευτερόλε-

48T1 Σύντομο Ενεργοποίηση/Απενεργοποίηση του κινητήρα στην πρώτη ταχύτητα. Σταθερό Παρατεταμένο με τον φωτισμό α-

Ενεργοποίηση/Απενεργοποίηση της προειδοποίησης των Φίλτρων Ενεργού Άνθρακα. Όλα τα led αναβοσβή- νουν 2 φορές: προειδοποίηση ενεργο-

Όλα τα led ανάβουν για 1 δευτερόλεπτο: προειδοποίηση απενερ- γοποιημένη. Παρατεταμένο με όλα τα φορτία α- πενεργοποιημέ- να (κινητήρας και φωτισμός) Αποσύνδεση συνδεδεμένης λειτουργίας Ξεκινά η διαδικασία ακύρωσης όλων των συμβατών συσκευών που είχαν συνδεθεί προηγουμένως μέσω της λειτουργίας Σύζευξης. Μόλις η διαδικασία ο- λοκληρωθεί επιτυχώς, τα led T1 και T2 αναβο- σβήνουν 5 φορές.

Σύντομο Ενεργοποίηση/Απενεργοποίηση του κινητήρα στη δεύτερη ταχύτητα. Σταθερό Παρατεταμένο με τον φωτισμό ή τον κινητήρα α-

Λειτουργία 24 ωρών Ενεργοποίηση/Απενεργοποίηση του κινητήρα στη λειτουργία 24ωρη Ανανέωση Αέρα, μια ταχύτητα κατά την οποία γίνεται απορρόφηση 10 λεπτών ανά ώρα, σε έναν κύκλο 24 ωρών. Δεν μπορεί να ενεργοποιηθεί όταν είναι ενεργή η Εντατική λειτουργία ή η Λειτουργία Delay [Καθυστέρηση]. Αναβοσβήνει Παρατεταμένο με όλα τα φορτία α- πενεργοποιημέ- να (κινητήρας και φωτισμός) Σύνδεση Wi-Fi Ενεργοποίηση/Απενεργοποίηση της λειτουργίας Σύνδεσης Wi-Fi. Σημείωση: η λειτουργία Wi-Fi ενεργοποιείται αυτόματα όταν ο χρή- στης ζητά τη διαδικασία ρύθμισης Wi-Fi. Το led S1 αναβοσβήνει: σύνδεση στο οικιακό δί- κτυο σε εξέλιξη. Led S1 Σταθερό: σύνδε- ση Wi-Fi ενεργοποιημέ-

Σύντομο Ενεργοποίηση του κινητήρα στην τρίτη ταχύτητα. Σταθερό Παρατεταμένο με τον φωτισμό ή τον κινητήρα α-

Ο κινητήρας ανάβει στην Εντατική ταχύτητα 1. Η ταχύτητα αυτή έχει χρονική ρύθμιση 10 λεπτών. Μόλις παρέλθει ο χρόνος αυτός, το σύστημα επιστρέφει αυτόματα στην ταχύτητα που είχε επιλεγεί προηγουμένως. Εάν ενεργοποιηθεί με τον κινητήρα σβη- σμένο, μόλις ολοκληρωθεί ο χρόνος, τίθεται σε λειτουργία OFF. Αναβοσβήνει Πατώντας ξανά το πλήκτρο παρατεταμένα (με αναμμένο φως ή κινη- τήρα) ανάβει ο κινητήρας στην Εντατική ταχύτητα 2. Η ταχύτητα αυτή έχει χρονική ρύθμιση 6 λεπτών. Μόλις παρέλθει ο χρόνος αυτός, το σύστημα επιστρέφει αυτόματα στην ταχύτητα που είχε επιλεγεί προηγουμένως. Εάν ενεργοποιηθεί με τον κινητήρα σβη- σμένο, μόλις ολοκληρωθεί ο χρόνος, τίθεται σε λειτουργία OFF. Παρατεταμένο με όλα τα φορτία α- πενεργοποιημέ- να (κινητήρας και φωτισμός) Εκτελείται επανεκκίνηση της προειδοποίησης κορεσμού Φίλ-

Όλα τα led αναβοσβή- νουν 3 φορές. Εμφανίζεται η προειδοποίηση κορεσμού των Μεταλλικών Φίλ- τρων Λίπους υποδεικνύοντας ότι πρέπει να τα πλύνετε. Η προειδο- ποίηση τίθεται σε λειτουργία ύστερα από 100 ώρες πραγματικής λει- τουργίας του απορροφητήρα. Τα led T2 και T3 ανά- βουν σταθερά με απε- νεργοποιημένο τον α- πορροφητήρα. Εμφανίζεται η προειδοποίηση κορεσμού του Φίλτρου Οσμής Ε- νεργού Άνθρακα. Η προειδοποίηση τίθεται σε λειτουργία ύστερα α- πό 200 ώρες πραγματικής λειτουργίας του απορροφητήρα. Τα led T2 και T3 αναβο- σβήνουν με τον απορ- ροφητήρα απενεργοποι-

Παρατεταμένο με όλα τα φορτία α- πενεργοποιημέ- να (κινητήρας και φωτισμός) Ρύθμιση Wi-Fi Ενεργοποίηση/Απενεργοποίηση της διαδικασίας ρύθμισης Wi-Fi. Προτού ξεκινήσετε τη διαδικασία χρησιμοποιήστε την Εφαρμογή Franke@Home για να πραγματοποιήσετε την καταχώρηση στο σύ- στημα IOT Franke. Έπειτα ακολουθήστε τις οδηγίες για να προσθέ- σετε μια νέα συσκευή και για να πραγματοποιήσετε την καταχώρηση στο οικιακό router. Εάν η διαδικασία δεν ολοκληρωθεί επιτυχώς ύστερα από μερικά λε- πτά απενεργοποιήστε την, πατώντας ξανά το πλήκτρο παρατεταμένα, προτού επιχειρήσετε εκ νέου. Σε κάθε περίπτωση ο απορροφητήρας εξέρχεται από τη διαδικασία εάν αυτή δεν ολοκληρωθεί επιτυχώς ε- ντός 15 λεπτών. Led T3 και T4 που ανα- βοσβήνουν: διαδικασία ρύθμισης σε εξέλιξη. Μόλις η διαδικασία ο- λοκληρωθεί επιτυχώς, τα led T3 και T4 ανά- βουν για 2 δευτερόλε-

49Συνιστώμενη ακολουθία σύζευξης μεταξύ των συσκευών:

1 - Συνδεδεμένη Λειτουργία (Δείτε εγχειρίδιο τηλεχειριστηρίου)

2 - Σύζευξη Συνδεδεμένης Λειτουργίας (Δείτε εγχειρίδιο απορροφητήρα)

3 - Σύζευξη Τηλεχειριστηρίου-Απορροφητήρα (Δείτε εγχειρίδιο τηλεχειριστηρίου)

FRANKE@HOME Η Εφαρμογή Franke@Home είναι δια- θέσιμη για smartphone iOS και Android και επιτρέπει την πρόσβαση σε όλες τις λειτουργίες του απορροφητήρα μέσω α- πομακρυσμένης διασύνδεσης. Εικονίδιο Λειτουργία Αρχική σελίδα Προσθήκη νέας συσκευής Διαχείριση προφίλ χρήστη Συνδεδεμένο στο δίκτυο Wi-Fi Franke Απενεργοποίηση/ενεργοποίηση απορροφητή-

Διαχείριση εγκατάστασης φωτισμού Διαχείριση ταχύτητας κινητήρα Εντατική Λειτουργία Λειτουργία 24 ωρών Λειτουργία Delay [Καθυστέρηση] Αυτόματη Λειτουργία Διαχείριση ρυθμίσεων Εφαρμογής

• Ο χειρισμός της συσκευής μπορεί να γίνει μέσω τηλεχειριστηρίου.

• ΠΡΟΣΟΧΗ: η πρώτη ενέργεια που πρέπει να κάνετε στο τηλεχειριστήριο είναι να ενεργοποιήσετε τη Συνδεδε- μένη Λειτουργία (ανατρέξτε στο εγχει- ρίδιο της συσκευής για περισσότερες λεπτομέρειες). ΠΡΟΣΟΧΗ: ορισμένες λειτουργίες μπο- ρούν να ενεργοποιηθούν μόνο μέσω του τηλεχειριστηρίου (ανατρέξτε στο εγ- χειρίδιο της συσκευής για περισσότερες λεπτομέρειες).

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυν- θείτε στο Σέρβις").

• Λαμπτήρες που ανήκουν σε ομάδα κινδύνου 1 σύμφωνα με το πρότυπο IEC/EN62471 σε απόσταση 20cm και εξαιρούμενη ομάδα κινδύνου σύμφω- να με το πρότυπο IEC/EN62471 σε απόσταση 30cm.

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυν- θείτε στο Σέρβις"). 50RU
