FCMA 90 C XS A - кухонная вытяжка FRANKE - Бесплатное руководство пользователя

Тип продукта	Вытяжка
Бренд	Franke
Модель	FCMA 90 C XS A
Ширина	90 см
Минимальное безопасное расстояние	650 мм над варочной поверхностью
Диаметр вытяжного канала	Минимум 120 мм
Электропитание	См. табличку (230 В ~, 50 Гц обычно)
Количество скоростей	3 скорости + 2 интенсивные скорости
Специальные функции	Режим 24ч, Отложенный запуск, Подключение (Wi-Fi), Franke@Home, Пульт ДУ
Тип фильтров	Моющиеся металлические жироулавливающие фильтры (Z), Фильтр с активированным углем (W)
Уход за металлическими фильтрами	Очистка каждые 2 месяца, можно мыть в посудомоечной машине
Уход за угольным фильтром	Замена каждые 4 месяца или после 5 стирок
Освещение	Светодиодное, группа риска 1 (IEC/EN62471)
Совместимость	Приложение Franke@Home (iOS/Android), пульт ДУ
Материал	Нержавеющая сталь (для некоторых частей)
Класс прибора	Класс I (требуется заземление)
Использование	Только для бытового использования

Часто задаваемые вопросы - FCMA 90 C XS A FRANKE

Каково минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное безопасное расстояние составляет 650 мм. Если в инструкции к вашей газовой варочной панели указано большее расстояние, следуйте ей.

Как чистить жировые фильтры?

Металлические жироулавливающие фильтры (Z) необходимо чистить каждые 2 месяца. Они моются в посудомоечной машине. Используйте нейтральное моющее средство.

Когда заменять угольный фильтр?

Фильтр с активированным углем (W) необходимо заменять не реже одного раза в 4 месяца или чаще при интенсивном использовании. Его можно мыть в посудомоечной машине до 5 раз перед заменой.

Как активировать интенсивную функцию?

Нажмите и удерживайте кнопку T3 (если включен свет или мотор), чтобы активировать интенсивную скорость 1 (10 минут). Второе долгое нажатие активирует интенсивную скорость 2 (6 минут). По истечении времени мотор автоматически возвращается к предыдущей скорости.

Как работает режим 24 часа?

Нажмите и удерживайте T2 для активации режима 24ч. Мотор работает в режиме рециркуляции по 10 минут каждый час в течение 24 часов. Не может быть активен одновременно с режимами Интенсивный или Отложенный запуск.

Как подключить вытяжку к приложению Franke@Home?

Загрузите приложение на свой смартфон. Затем нажмите и удерживайте T4 (вытяжка выключена), чтобы запустить настройку Wi-Fi. Следуйте инструкциям в приложении, чтобы добавить новое устройство и подключиться к вашему роутеру.

Можно ли использовать пульт ДУ с этой вытяжкой?

Да, вытяжка совместима с пультом ДУ. Перед использованием активируйте режим Подключение на пульте, затем выполните процедуру сопряжения, нажав и удерживая L (вытяжка выключена) в течение 2 минут.

Что делать, если шнур питания поврежден?

Поврежденный шнур питания должен заменяться исключительно производителем или уполномоченным специалистом сервисной службы во избежание опасности.

Как сбросить сигнал насыщения фильтров?

После чистки или замены фильтров нажмите и удерживайте T3 (вытяжка выключена) для сброса сигнала. Сигнал для металлических фильтров срабатывает через 100 часов, для угольного — через 200 часов.

Как выполнить сопряжение пульта ДУ с вытяжкой?

Убедитесь, что пульт находится в режиме Подключение (см. его руководство). Затем на выключенной вытяжке нажмите и удерживайте L, пока светодиоды T1 и T2 не начнут мигать. Процедура длится 2 минуты. В случае успеха светодиоды загорятся на 2 секунды.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FCMA 90 C XS A FRANKE

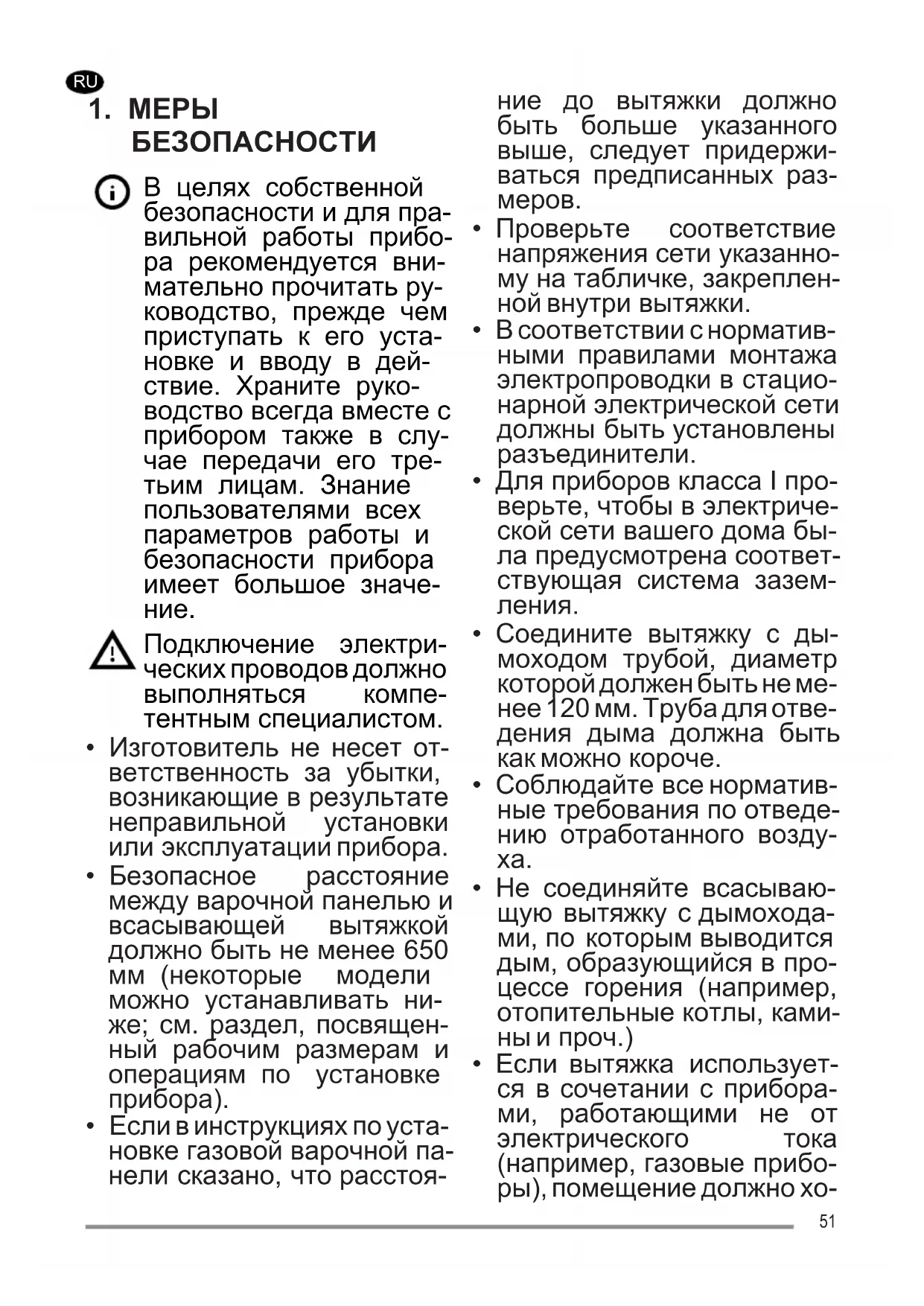

1. МЕРЫ БЕЗОПАСНОСТИ

В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступить к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями всех параметров работы и безопасности прибора имеет большое значение.

Подключение электрических проводов должно выполняться компетентным специалистом.

• Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора.
• Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора).
• Если в инструкциях по установке газовой варочной панели сказано, что расстоя-

ние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров.

• Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
• В соответствии с нормативными правилами монтажа электропроводки в стационарной электрической сети должны быть установлены разъединители.
• Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления.
• Соедините вытяжку с дымоходом трубой, диаметр которой должен быть не менее 120 мм. Труба для отведения дыма должна быть как можно короче.
• Соблюдайте все нормативные требования по отведению отработанного воздуха.
• Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.)
• Если вытяжка используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хо-

рошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в помещение.

- Воздух не должен выводиться из помещения по каналу для отведения продуктов горения, выделяемых приборами, работающими на газу или других горючих веществах.

• В случае повреждения кабеля питания он должен быть заменен изготовителем или техническим специалистом сервисного центра.

• Вставьте вилку в розетку, расположенную в доступном месте; тип розетки должен соответствовать действующим нормативным правилам.

- Необходимо строго соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма.

ПРЕДУПРЕЖДЕНИЕ: прежде чем приступить к установке кухонной вытяжки, снимите с нее защитную пленку.

- Используйте только винты и метизы, пригодные для установки вытяжки.

ПРЕДУПРЕЖДЕНИЕ: использование винтов или зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.

- Не рекомендуется прямо смотреть на лампочку с помощью оптических приборов (бинокль, увеличительное стекло и проч.).

- Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.

- Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными возможностями или не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены правилам безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. К операциям по очистке и уходу за бытовым прибором, которые должен выполнять пользователь, могут допускаться и дети, но только под присмотром взрослых.

• Следите, чтобы дети не играли с прибором.
• Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физически-ми и сенсорными возможностями или не имеющим достаточного опыта и знаний; в противном случае они должны быть должным образом обучены и находиться под наблюдением.

Доступные части прибора могут сильно нагреваться в процессе приготовления пищи

• Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). См. раздел, посвященный уходу и очистке прибора.
  • В помещении должна быть предусмотрена соответствующая вентиляция, когда вытяжка используется одновременно с приборами, работающими на газу или другом топливе (это правило не распространяется на приборы, выпускающие воздух только в помещение).

- Символ 📄на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повтор-

ного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

Декларация о соответствии

Производитель заявляет, что это устройство с функцией подключения соответствует директиве 2014/53/EU.

Полный текст декларации о соответствии ЕС доступен по следующему Интернет-адресу после поиска по коду изделия:

https://www.franke.com/

Этот код можно найти на эти- кетке, расположенной внутри изделия.

Частот-ныйдиапазон	Максимальная передаваемая мощность
2,4 ГГц	100 mW макс.

2. ЭКСПЛУАТАЦИЯ

- Всасывающая вытяжка предназначена только для применения в бы-

ту для удаления из кухни запахов готовки.

• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в работе.
• Отрегулируйте силу пламени таким образом, чтобы оно оставалось под дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите за ее работой: сильно нагретое масло может воспламениться.

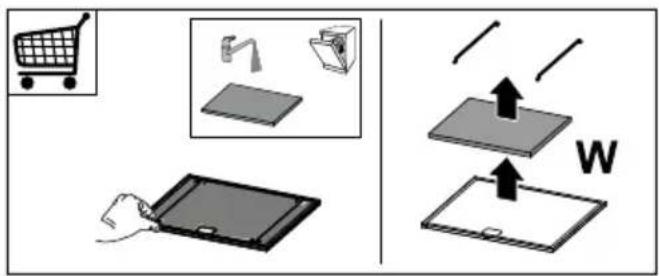

3. ОЧИСТКА И УХОД

- Пористую часть фильтра можно мыть в посудомоечной машине не реже раза в 4 месяца или чаще в случае особенно интенсивной эксплуатации прибора; срок службы фильтра предусматривает максимум 5 моек до момента его замены (W).

- Жировые фильтры необходимо очищать раз в 2 месяца работы или чаще в случае очень интенсивного использования прибора; жировые фильтры можно мыть в посудомоечной машине (Z).

• Очищайте корпус вытяжки влажной тряпкой, смоченной в нейтральном жидком моющем средстве.
• Для очистки наружных и внутренних поверхностей вытяжки не используйте спиртосодержащие или силиконовые средства.

Если изделие или одна из его частей изготовлены из нержавеющей стали, используйте для чистки специальные неабразивные средства и во время чистки следуйте линиям сатинированного покрытия.

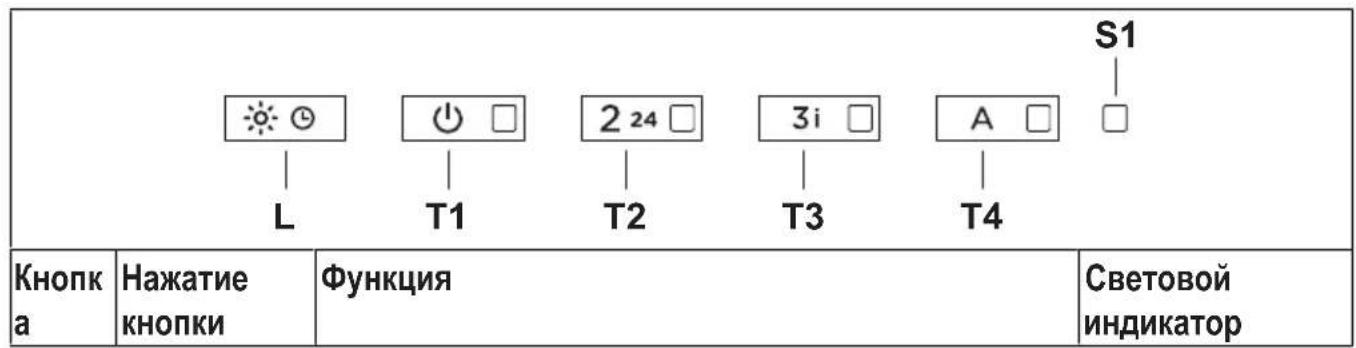

4. ОРГАНЫ УПРАВЛЕНИЯ

L	Короткое Лампы	попеременно мигают с высокой интенсивностью, средней интенсивностью (если есть), выключены.	-
	Длительное нажатие с включенным освещением или двигателем	Функция задержкивключение/отключение функции задержки (автоматическое выключение двигателя и освещение с задержкой на 30 минут).Не активируется при активных функциях «Интенсивный режим» или «24 часа».	Мигает
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Сопряжение в режиме соединенияПеред началом процедуры выполните конкретные указания руководств к сопрягаемым устройствам.Запускается процедура сопряжения вытяжки с совместимыми устройствами (пульт дистанционного управления). Можно подключить только один пульт дистанционного управления. Пожалуйста, обратитесь к руководству по эксплуатации устройств, чтобы узнать о действиях, которые необходимо выполнить с ними.Процесс сопряжения занимает 2 минуты. Если в течение этого времени ни одно устройство не распознается, убедитесь, что выше запустили процедуру сопряжения устройств. Возможно, достигнуто максимальное количество сопряженных устройств.	Мигают светодиоды T1 и T2:выполняется процедура сопряжения.После успешного завершения процедуры светодиоды T1 и T2 загораются на 2 секунды.
T1	Короткое Включает/выключает двигатель на первой скорости. Горит, не мигая
	Длительное нажатие с включенным освещением	Включение/выключение аварийного сигнала фильтров с активированным углем.	Все светодиоды мигают 2 раза:аварийный сигнал активирован.Все светодиоды горят 1 секунду:аварийный сигнал отключен.
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Вход из режима соединенияЗапускается процедура удаления всех совместимых устройств, ранее связанных с помощью функции сопряжения	После успешного завершения процедуры светодиоды T1 и T2 мигают 5 раз.
T2	Короткое Включает/выключает двигатель на второй скорости. Горит, не мигая
	Длительное нажатие с включенным освещением или двигателем	Функция 24 часавключение/выключение двигателя в режиме 24-часового воздухообмена, со скоростью, которая позволяет всасывать воздух в течение 10 минут в час в течение 24-часового цикла.Ее нельзя активировать, если активен интенсивный режим или режим задержки.	Мигает
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Подключение к сети Wi-FiВключение/отключение функции подключения к сети Wi-Fi.Примечание: функция подключения по сети Wi-Fi активируется автоматически, когда пользователь запрашивает процедуру настройки сети Wi-Fi.	Светодиод S1 мигает:выполняется подключение к домашней сети.Светодиод S1 горит постоянно: подключение к сети Wi-Fi активно.
T3	Короткое Включает двигатель на третьей скорости. Горит, не мигая
	Длительное нажатие с включенным освещением или двигателем	Запускает двигатель на высокой скорости 1.Эта скорость активна в течение 10 минут. По истечении этого времени система автоматически вернется к ранее выбранной скорости. Если функцию активировать при выключенном двигателе, по истечении времени устройство переходит в режим ВЫКЛ.
		Повторное длительное нажатие кнопки (с включенным освещением или двигателем) запускает двигатель на высокой скорости 2.Эта скорость активна в течение 6 минут. По истечении этого времени система автоматически вернется к ранее выбранной скорости. Если функцию активировать при выключенном двигателе, по истечении времени устройство переходит в режим ВЫКЛ.
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Выполняется сброс аварийного сигнала насыщения фильтра.
		Подается аварийный сигнал насыщения металлических жироулавливающих фильтров и сообщается о необходимости их промыть. Аварийный сигнал подается через 100 часов реальной работы вытяжки.
		Подается аварийный сигнал насыщения фильтра с активированным углем для удаления запахов. Аварийный сигнал подается через 200 часов реальной работы вытяжки.
T4	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Конфигурация подключения по сети Wi-FiВключение/отключение настройки подключения по сети Wi-Fi.Перед началом процедуры используйте приложение Franke@Home для регистрации в системе IOT Franke. Затем следуйте инструкциям, чтобы добавить новое устройство и зарегистрироваться на домашнем маршрутизаторе.Если процедура не завершится успешно через несколько минут, отключите ее, длительно нажав кнопку, прежде чем возобновить попытку. В любом случае, вытяжка завершает процедуру, если она не будет завершена успешно в течение 15 минут.
Рекомендуемая последовательность сопряжения между устройствами:1 - Режим соединения (см. руководство к пульту дистанционного управления)2 - Сопряжение в режиме соединения (см. руководство к вытяжке)3 - Сопряжение пульт дистанционного управления/вытяжка (см. руководство к пульту дистанционного управления)

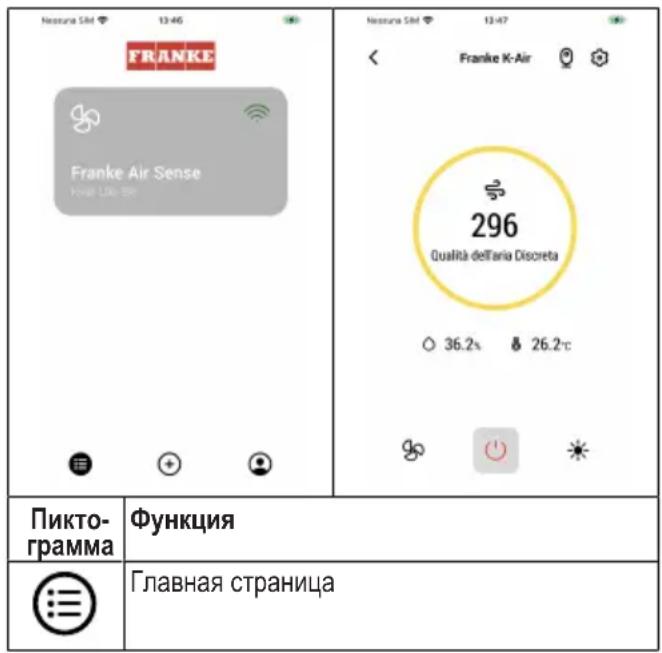

5. ПРИЛОЖЕНИЕ FRANKE@HOME

Приложение Franke@Home доступно для смартфонов, работающих на операционных системах iOS и Android, и позволяет получить дистанционный доступ ко всем функциям вытяжки.

	Добавить новое устройство
	Управление профилем пользователя
	Подключение к сети Wi-Fi Franke
	Выключение/включение вытяжки
	Управление системой освещения
	Управление скоростью двигателя
	Функция «Интенсивный режим»
	Функция 24 часа
	Функция задержки
	Автоматический режим
	Управление настройками приложения

6. ПУЛЬТ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Этим устройством можно управлять с помощью пульта дистанционного управления.
• ВНИМАНИЕ: в качестве первой операции на пульте дистанционного управления активируйте режим соединения (более подробную информацию см. в руководстве к устройству).

ВНИМАНИЕ: некоторые функции могут быть активированы только с помощью пульта дистанционного управления (для получения подробной информации см. руководство к устройству).

7. ОСВЕЩЕНИЕ

- Для замены ламп обращайтесь в центр технического обслуживания ("Для приобретения ламп об-

ращайтесь в центр технического обслуживания").

- Лампы, относящиеся к группе риска 1 согласно международному стандарту IEC/EN62471, на расстоянии 20 см, а лампы нулевой группы риска в соответствии со стандартом IEC/EN62471 – на расстоянии 30 см.

8. ОСВЕЩЕНИЕ

- Для замены ламп обращайтесь в центр технического обслуживания ("Для приобретения ламп обращайтесь в центр технического обслуживания").
