MANUALE UTENTE FCMA 90 C XS A FRANKE

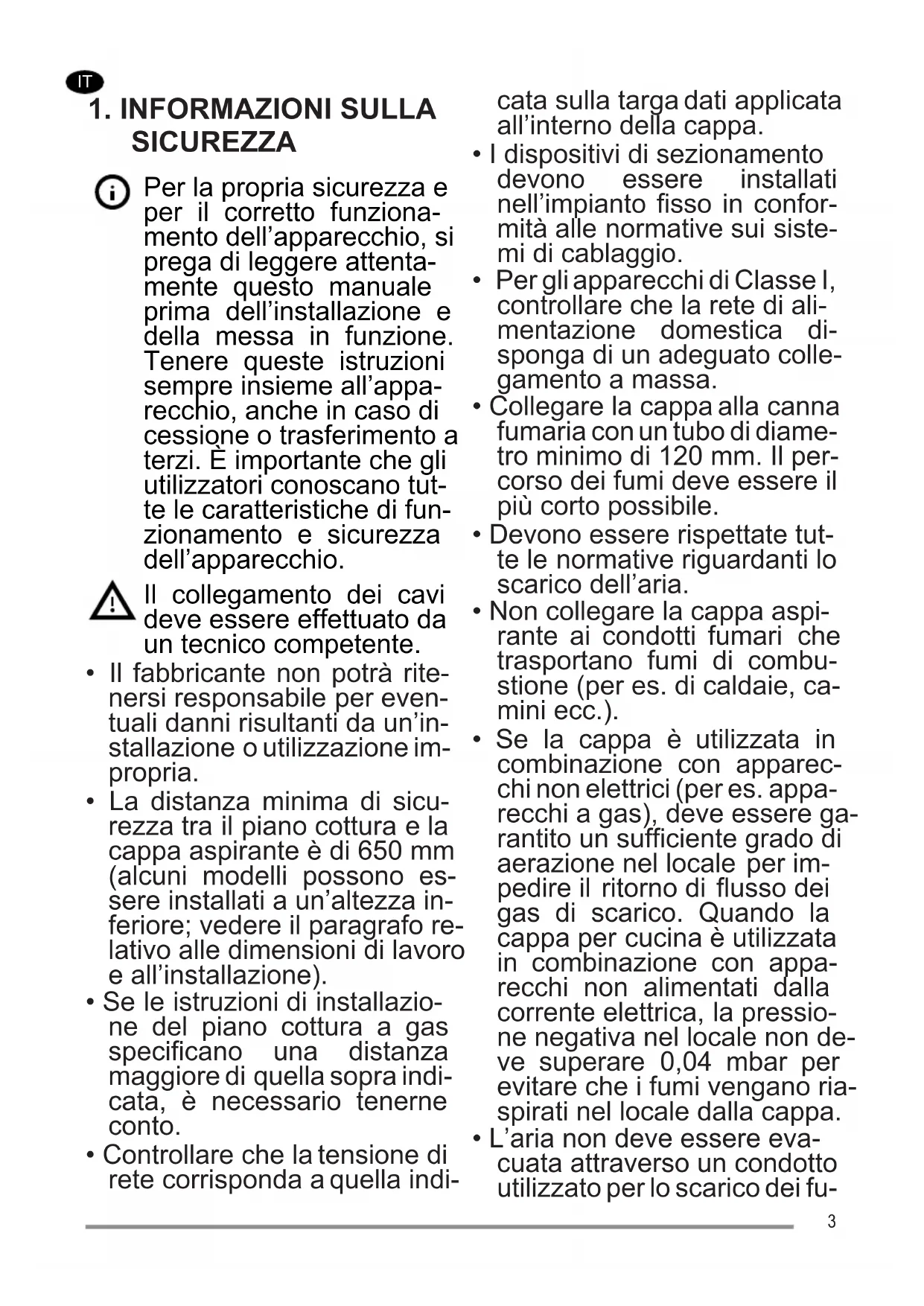

1. INFORMAZIONI SULLA

SICUREZZA Per la propria sicurezza e per il corretto funziona- mento dell’apparecchio, si prega di leggere attenta- mente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’appa- recchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tut- te le caratteristiche di fun- zionamento e sicurezza dell’apparecchio. Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà rite- nersi responsabile per even- tuali danni risultanti da un’in- stallazione o utilizzazione im- propria.

• La distanza minima di sicu- rezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono es- sere installati a un’altezza in- feriore; vedere il paragrafo re- lativo alle dimensioni di lavoro e all’installazione).

• Se le istruzioni di installazio- ne del piano cottura a gas specificano una distanza maggiore di quella sopra indi- cata, è necessario tenerne conto.

• Controllare che la tensione di rete corrisponda a quella indi- cata sulla targa dati applicata all’interno della cappa.

• I dispositivi di sezionamento devono essere installati nell’impianto fisso in confor- mità alle normative sui siste- mi di cablaggio.

• Per gli apparecchi di Classe I, controllare che la rete di ali- mentazione domestica di- sponga di un adeguato colle- gamento a massa.

• Collegare la cappa alla canna fumaria con un tubo di diame- tro minimo di 120 mm. Il per- corso dei fumi deve essere il più corto possibile.

• Devono essere rispettate tut- te le normative riguardanti lo scarico dell’aria.

• Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combu- stione (per es. di caldaie, ca- mini ecc.).

• Se la cappa è utilizzata in combinazione con apparec- chi non elettrici (per es. appa- recchi a gas), deve essere ga- rantito un sufficiente grado di aerazione nel locale per im- pedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con appa- recchi non alimentati dalla corrente elettrica, la pressio- ne negativa nel locale non de- ve superare 0,04 mbar per evitare che i fumi vengano ria- spirati nel locale dalla cappa.

• L’aria non deve essere eva- cuata attraverso un condotto utilizzato per lo scarico dei fu- 3mi da apparecchi di combu- stione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assi- stenza.

• Collegare la spina ad una pre- sa di tipo conforme alle nor- mative vigenti e in posizione accessibile.

• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fu- mi è importante attenersi scrupolosamente ai regola- menti stabiliti dalle autorità lo- cali. AVVERTENZA: prima di installare la cappa, rimuo- vere le pellicole di prote- zione.

• Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….).

• Non cuocere al flambé sotto la cappa: si potrebbe svilup- pare un incendio.

• Questo apparecchio può es- sere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in- sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicu- randosi che non giochino con l’apparecchio.

• L’apparecchio non deve es- sere utilizzato da persone (bambini compresi) con ridot- te capacità psico-fisico-sen- soriali o con esperienza e co- noscenze insufficienti, a me- no che non siano attentamen- te sorvegliate e istruite. Le parti accessibili posso- no diventare molto calde durante l’uso degli appa- recchi di cottura

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

• Deve essere presente un’adeguata ventilazione nel locale quando la cappa è uti- lizzata contemporaneamen- te ad apparecchi che utilizza- no gas o altri combustibili (non applicabile ad apparec- chi che scaricano unicamen- te l’aria nel locale).

• Il simbolo sul prodotto o sul- la sua confezione indica che il 4prodotto non può essere smaltito come un normale ri- fiuto domestico. Il prodotto da smaltire deve essere conferi- to presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elet- tronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conse- guenze negative per l’am- biente e per la salute che po- trebbero altrimenti derivare dal suo smaltimento inade- guato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acqui- stato il prodotto. Dichiarazione di Conformità Il fabbricante dichiara che que- sto apparecchio con funzionali- tà radio è conforme alla direttiva 2014/53/EU. Il testo completo della dichiara- zione di conformità EU è dispo- nibile al seguente indirizzo In- ternet facendo una ricerca per codice prodotto: https://www.franke.com/ Tale codice è reperibile nell'eti- chetta posizionata all'interno del prodotto. Bande di frequenza Massima potenza trasmessa 2,4 GHz 100 mW max.

• La cappa aspirante è progettata esclusivamente per l’uso domestico allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi di- versi da quelli per cui è stata proget- tata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l’intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottu- ra, assicurandosi che non ne avvolga i lati.

• Le friggitrici devono essere costante- mente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi.

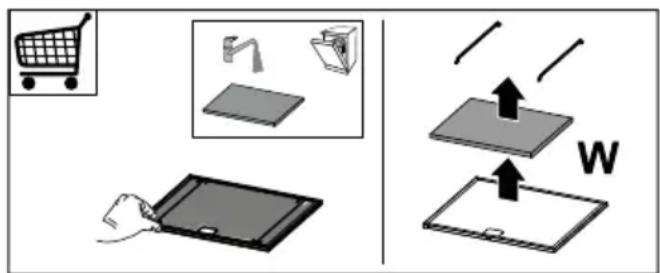

• La parte spugnosa del filtro può esse- re lavata in lavastoviglie almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso, garan- tendo il funzionamento fino ad un massimo di 5 lavaggi prima della so- stituzione (W).

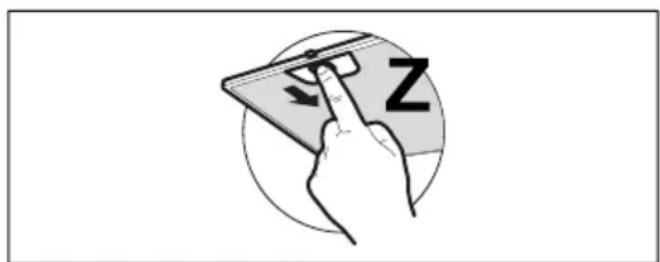

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. 5• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o sili- conici. Se il prodotto o una delle sue parti è in acciaio inox utilizzare per la pulizia pro- dotti specifici non abrasivi e seguire le li- nee della satinatura durante la pulizia.

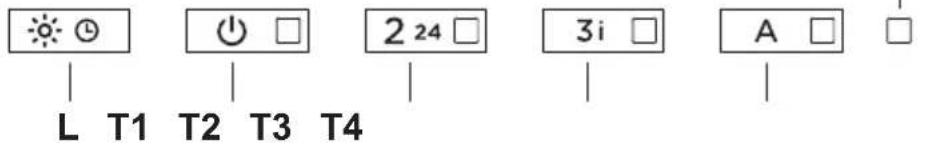

Tasto Pressione tasto Funzione Led

Breve Le luci si alternano tra alta intensità, media intensità (se presente), spente.

Lunga con luce o motore accesi Funzione Delay Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Mo- tore e dell’illuminazione ritardato di 30’). Non attivabile con Intensiva o 24h accesi. Lampeggiante Lunga con tutti i carichi spenti (motore e luci) Accoppiamento modalità connessa Prima di avviare la procedura seguire le indicazioni specifiche dei ma- nuali dei dispositivi da accoppiare. Si avvia la procedura di associazione della cappa a dispositivi compa- tibili (telecomando). Si può associare un solo telecomando. Si riman- da al manuale dei dispositivi per le operazioni che occorre eseguire su questi. La procedura di accoppiamento dura 2 minuti. Se entro questo tempo non viene riconosciuto nessun dispositivo verificare di aver avviato precedentemente la procedura dei dispositivi da accoppiare. E’ possi- bile sia stato raggiunto il limite massimo di dispositivi associabili. Led T1 e T2 lampeggia- ti: procedura di accoppia- mento in corso. Al completamento con successo della procedu- ra i led T1 e T2 vengono accesi per 2 secondi.

Breve Accende/Spegne il motore alla prima velocità. Fisso Lunga con luce accesa Attiva/Disattiva l’allarme dei Filtri al Carbone Attivo. Tutti i led lampeggiano 2 volte: allarme attivato. Tutti i led accesi 1 se- condo: allarme disattivato. Lunga con tutti i carichi spenti (motore e luci) Disaccoppiamento modalità connessa Si avvia la procedura di cancellazione di tutti i dispositivi compatibili precedentemente associati con funzione Accoppiamento. Al completamento con successo della procedu- ra i led T1 e T2 lampeg- giano per 5 volte.

Breve Accende/Spegne il motore alla seconda velocità. Fisso Lunga con luce o motore accesi Funzione 24h Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità che consente un’aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore. Non è attivabile se attive la modalità Intensiva o Delay. Lampeggiante Lunga con tutti i carichi spenti (motore e luci) Connessione Wi-Fi Attiva/Disattiva la funzionalità di Connessione Wi-Fi. Nota: la funzionalità Wi-Fi viene attivata automaticamente quando l’utente richiede la procedura di configurazione Wi-Fi. Led S1 Lampeggiante: connessione alla rete domestica in corso. Led S1 Fisso: connes- sione Wi-Fi attivata. 6T3 Breve Accende il motore alla terza velocità. Fisso Lunga con luce o motore accesi Accende il motore alla velocità Intensiva 1. Questa velocità è temporizzata a 10 minuti. Terminato il tempo, il si- stema ritorna automaticamente alla velocità precedentemente sele- zionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF. Lampeggiante Premendo nuovamente il tasto con pressione lunga (con luce o moto- re accesi) si accende il motore alla velocità Intensiva 2. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il siste- ma ritorna automaticamente alla velocità precedentemente seleziona- ta. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF. Lunga con tutti i carichi spenti (motore e luci) Si effettua il reset dell’allarme saturazione Filtri. Tutti i led lampeggiano 3 volte. Segnala l’allarme saturazione Filtri Antigrasso Metallici e la ne- cessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa. Led T2 e T3 accesi fissi a cappa spenta. Segnala l’allarme saturazione Filtro Antiodore al Carbone Attivo. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della cap- pa. Led T2 e T3 lampeg- gianti a cappa spenta.

Lunga con tutti i carichi spenti (motore e luci) Configurazione Wi-Fi Attiva/Disattiva la procedura di configurazione Wi-Fi. Prima di avviare la procedura utilizzare l’App Franke@Home per ef- fettuare la registrazione al sistema IOT Franke. Seguire oi le indica- zioni per aggiungere un nuovo dispositivo e per effettuare la registra- zione al router domestico. Se la procedura non termina con successo dopo qualche minuto di- sattivarla, premendo nuovamente il tasto con una lunga pressione, prima di tentare nuovamente. La cappa in ogni caso esce dalla proce- dura se questa non si conclude con successo entro 15 minuti. Led T3 e T4 lampeggia- ti: procedura di configu- razione in corso. Al completamento con successo della procedu- ra i led T3 e T4 vengono accesi per 2 secondi. Sequenza consigliata di accoppiamento tra i dispositivi:

1 - Modalità Connessa (Vedi manuale telecomando)

2 - Accoppiamento Modalità Connessa (Vedi manuale cappa)

3 - Accoppiamento Telecomando-Cappa (Vedi manuale telecomando)

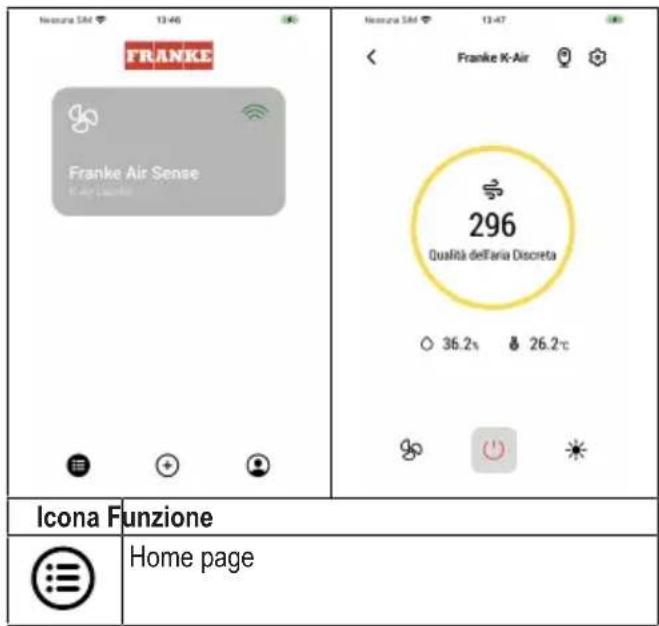

La App Franke@Home è disponibile per smartphone iOS e Android e permette di accedere a tutte le funzionalità della cappa attraverso un interazione remota. Icona Funzione Home page Aggiungi nuovo dispositivo Gestione profilo utente Connesso alla rete Wi-Fi Franke Spegnimento/accensione cappa Gestione impianto di illuminazione Gestione velocità motore Funzione Intensiva Funzione 24h Funzione Delay 7Funzione Automatico Gestione settaggi App

• Questo apparecchio può essere co- mandato per mezzo di un telecoman- do.

• ATTENZIONE: come prima operazio- ne sul telecomando attivare la Moda- lità Connessa (riferirsi al manuale del dispositivo per maggiori dettagli). ATTENZIONE: alcune funzioni possono essere attivate solo tramite il teleco- mando (riferirsi al manuale del dispositi- vo per maggiori dettagli).

• Lampade appartenenti a gruppo di ri- schio 1 secondo IEC/EN62471 a 20cm di distanza e gruppo di rischio esente secondo IEC/EN62471 a 30cm di distanza.
