BRUKSANVISNING FCMA 90 C XS A FRANKE

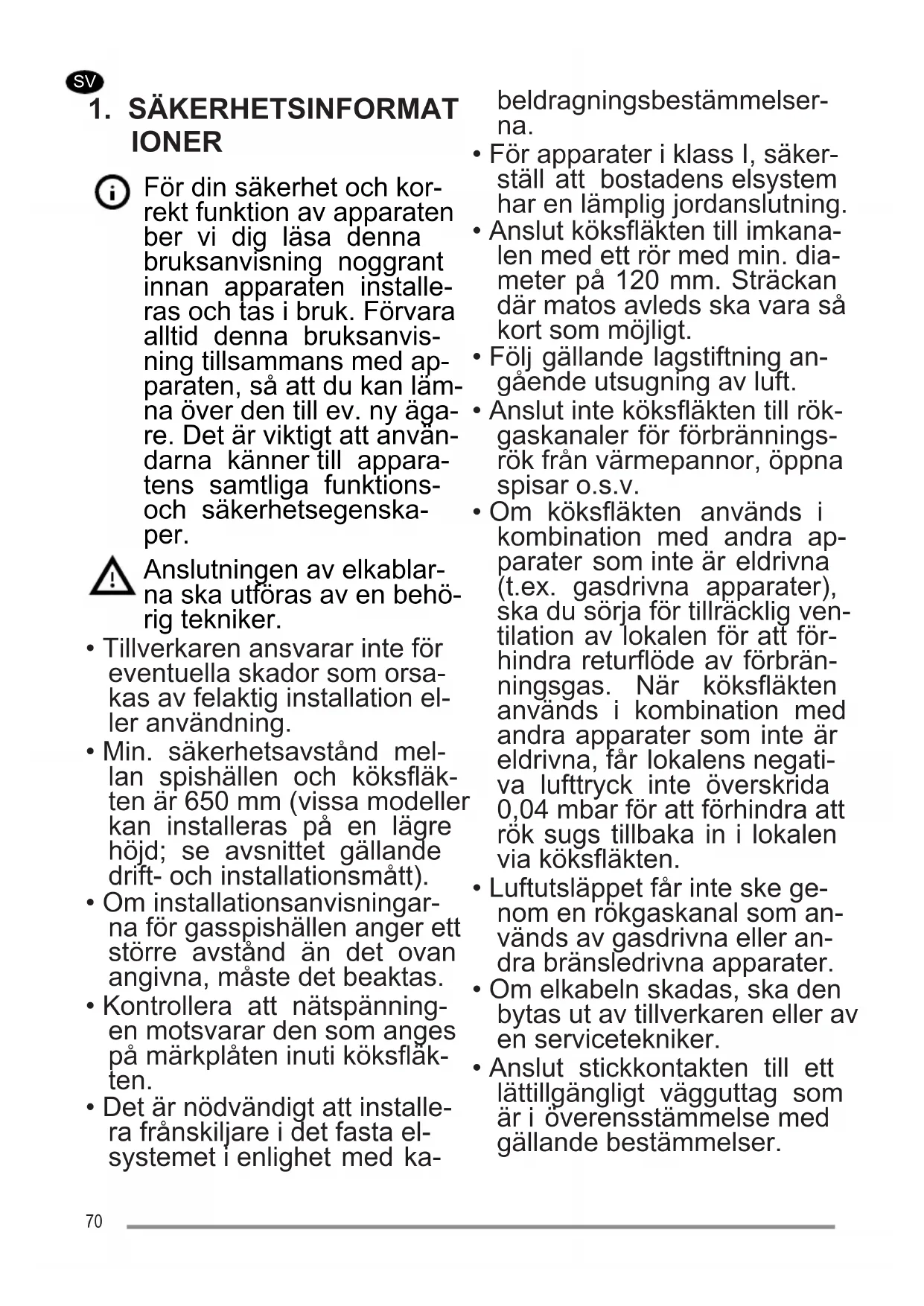

IONER För din säkerhet och kor- rekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installe- ras och tas i bruk. Förvara alltid denna bruksanvis- ning tillsammans med ap- paraten, så att du kan läm- na över den till ev. ny äga- re. Det är viktigt att använ- darna känner till appara- tens samtliga funktions- och säkerhetsegenska- per. Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsa- kas av felaktig installation el- ler användning.

• Min. säkerhetsavstånd mel- lan spishällen och köksfläk- ten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).

• Om installationsanvisningar- na för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.

• Kontrollera att nätspänning- en motsvarar den som anges på märkplåten inuti köksfläk- ten.

• Det är nödvändigt att installe- ra frånskiljare i det fasta el- systemet i enlighet med ka- beldragningsbestämmelser- na.

• För apparater i klass I, säker- ställ att bostadens elsystem har en lämplig jordanslutning.

• Anslut köksfläkten till imkana- len med ett rör med min. dia- meter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.

• Följ gällande lagstiftning an- gående utsugning av luft.

• Anslut inte köksfläkten till rök- gaskanaler för förbrännings- rök från värmepannor, öppna spisar o.s.v.

• Om köksfläkten används i kombination med andra ap- parater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ven- tilation av lokalen för att för- hindra returflöde av förbrän- ningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negati- va lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet får inte ske ge- nom en rökgaskanal som an- vänds av gasdrivna eller an- dra bränsledrivna apparater.

• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.

• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. 70• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök. VARNING: Ta bort skyddsfilmen innan du in- stallerar köksfläkten.

• Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, försto- ringsglas o.s.v.).

• Flambera inte under köks- fläkten. Det finns risk för elds- våda.

• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmå- ga eller personer som saknar erfarenhet eller kunskap om hur den används, under förut- sättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten an- vänds på ett säkert sätt och gjort dem medvetna om ris- kerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt så att de inte leker med apparaten.

• Denna apparat får inte använ- das av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmå- ga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras. De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperio- den (brandrisk). Se avsnitt Underhåll och rengöring.

• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller in- te apparater som endast släp- per ut luft i lokalen).

• Symbolen på apparaten el- ler emballaget anger att ap- paraten inte får hanteras som hushållsavfall. Den ska i stäl- let lämnas in på en uppsam- lingsplats för återvinning av el- och elektronikkomponen- ter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bort- skaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe- 71ter, sophämtningstjänsten el- ler affären där du köpte appa- raten. Förklaring om Överensstäm- melse Tillverkaren försäkrar att denna apparat med trådlös radiofunk- tion överensstämmer med di- rektiv 2014/53/EU. Den fullständiga texten för EG- överensstämmelse är tillgäng- lig på följande Internet-adress, med sökning efter produktkod: https://www.franke.com/ Denna kod återges på etiketten som är placerad på produktens insida. Frekvens- band Max överförd effekt 2,4 GHz 100 mW max.

• Köksfläkten har uteslutande konstru- erats för hushållsbruk för att avlägsna matos i köket.

• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.

• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.

• Justera lågans styrka så att den en- dast vidrör kokkärlets botten och inte slickar utmed dess sidor.

• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta- de oljan kan ta eld.

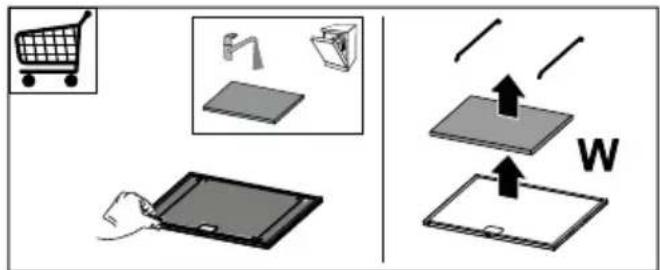

• Filtrets svampiga del kan diskas i diskmaskin minst va 4: månad eller oftare, vid en särskilt intensiv använd- ning, för att garantera funktionen upp till max 5 tvättningar före byte (W).

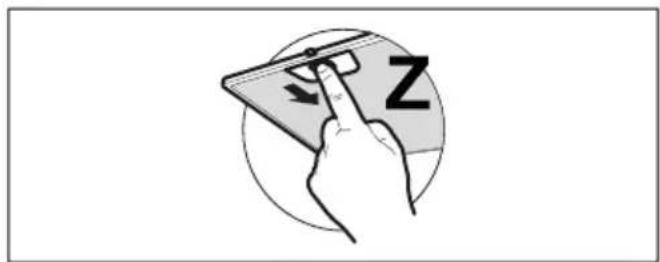

• Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.

• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter. Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skra- pande produkter för rengöringen och följ slipningslinjerna för rengöringen.

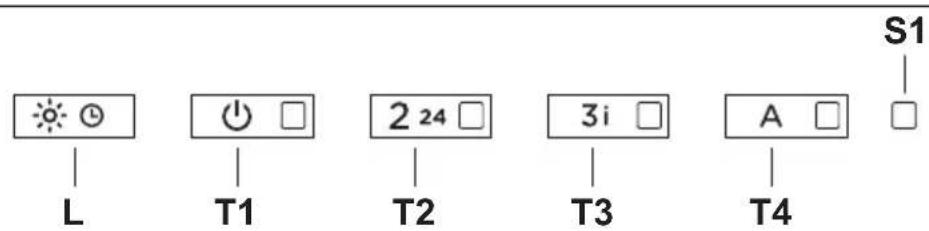

Kort Lamporna växlar mellan hög och medelstark ljusstyrka (om det finns) och släckta.

Lång med lampa eller motor på Fördröjd Funktion Aktiverar/Inaktiverar funktionen Delay (eller automatisk avstängning av Motorn och belysningen med 30’ fördröjning). Kan inte aktiveras med intensiv eller 24h påslagen. Blinkande Lång med alla laster avstängda (motor och ljus) Koppling anslutet läge Innan proceduren startas, följ de specifika indikationerna i manualer- na för enheterna som ska parkopplas. Proceduren för associering av fläkten till kompatibla enheter startar (fjärrkontroll). Endast en fjärrkontroll kan tillkopplas. Vi hänvisar till manualen för de olika enheterna för procedurerna som behöver utfö- ras på dessa. Sammankopplingsproceduren varar 2 minuter. Om ingen enhet identi- fieras inom denna tiden, kontrollera att du först har aktiveras procedu- ren på enheterna som ska sammankopplas. Det kan hända att det maximala antalet kopplingsbara enheter har uppnåtts. Led-lamporna T1 och T2 blinkar: sammankopplingspro- cedur pågår. Vid procedurens fram- gångsrika fullbordande tänds led-lamporna T1 och T2 i 2 sekunder.

Kort Slår på/av motorn vid första hastigheten. Fast Lång med tänd lampa Aktiverar/Inaktiverar larmet för Filtren med Aktivt Kol. Alla led-lampor blinkar 2 gånger: larm aktiverat. Alla led-lampor tända i 1 sekund: larm inaktiverat. Lång med alla laster avstängda (motor och ljus) Bortkoppling i anslutet läge Proceduren för annullering av alla kompatibla enheter som tidigare kopplats samman med Parningsfunktionen, startar. Vid procedurens fram- gångsrika fullbordande blinkar led-lamporna T1 och T2 5 gånger.

Kort Slår på och av motorn vid den andra hastigheten. Fast Lång med lampa eller motor på Funktion 24h Aktivera/inaktivera motorn i läget 24h Luftbyte, en hastighet som tillå- ter en uppsugning på 10 minuter per timme, för en 24-timmarscykel. Den kan inte aktiveras med läge Intensiv eller Fördröjd. Blinkande Lång med alla laster avstängda (motor och ljus) Wifi-uppkoppling Aktiverar/inaktiverar funktionen för wifi-uppkoppling. Obs! Wifi-funktionen aktiveras automatiskt när användaren begär pro- ceduren för wifi-konfiguration. Led-lampa S1 blinkan- de: anslutning till hemnät- verket pågår. Led-lampa S1 med fast ljus: WiFi-anslutning ak- tiverad. 73T3 Kort Slår på motorn vid tredje hastigheten. Fast Lång med lampa eller motor på Slår på motorn vid hastighet Intensiv 1. Denna hastighet är tidsinställd på 10 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit. Blinkande Genom att trycka in knappen igen, med långt tryck (med belysning och motor påslagna) startar motorn vid hastighet Intensiv 2. Denna hastighet är tidsinställd på 6 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit. Lång med alla laster avstängda (motor och ljus) Man utför återställning av larmet för mättade Filter. Alla led-lampor blinkar 3 gånger. Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem. Larmet sätts igång efter fläktens effektiva 100 driftstim- mar. Led-lamporna T2 och T3 tända med fast ljus och avstängd fläkt. Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igång efter fläktens effektiva 200 driftstimmar. Led-lamporna T2 och T3 blinkar med av- stängd fläkt.

Lång med alla laster avstängda (motor och ljus) Wifi-konfiguration Aktiverar/inaktiverar proceduren för wifi-konfiguration. Innan proceduren startas ska appen Franke@Home användas för att utföra registrering i systemet IOT Franke. Följ indikationerna för att lägga till en ny enhet och för att utföra registreringen till hushållets router. Om proceduren inte avslutas framgångsrikt efter någon minut, inakti- vera den, genom att på nytt trycka in knappen med ett långt tryck, inn- an du försöker igen. Fläkten lämnar i alla händelser proceduren om denna inte fullbordas framgångsrikt inom 15 minuter. Led-lampor T3 och T4 blinkande: konfigura- tionsproceduren pågår. Vid procedurens fram- gångsrika fullbordande tänds led-lamporna T3 och T4 i 2 sekunder. Rekommenderad sekvens för sammankoppling mellan enheter:

1 - Anslutet läge (se fjärrkontrollens manual)

2 - Sammankoppling vid anslutet läge (se fläktmanualen)

3 - Sammankoppling av fjärrkontroll-fläkt (Se fjärrkontrollens manual)

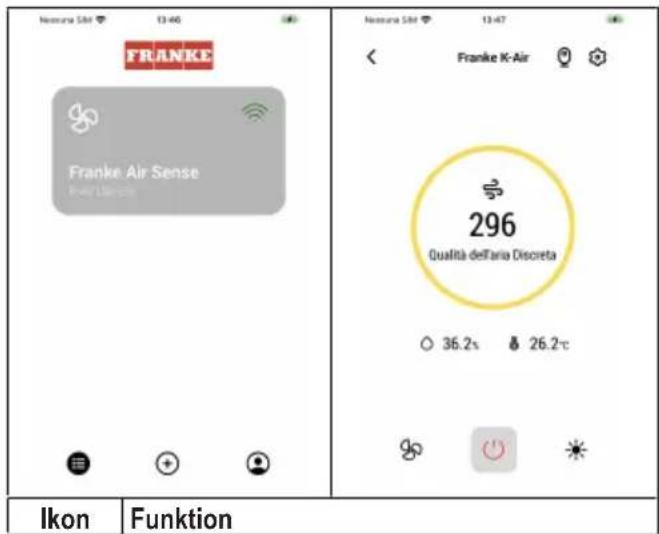

Appen Franke@Home finns tillgänglig för smartphones med iOS och Android och ger tillgång till fläktens samtliga funktioner genom en fjärrstyrd interak- tion. Ikon Funktion Hemsida Lägg till ny enhet Hantering av användarprofil Ansluten till wifi-Franke-nätet Avstängning/aktivering av fläkt Hantering av belysningssystem Hantering av motorhastighet Intensiv funktion Funktion 24h 74Fördröjd Funktion Automatisk funktion Hantering av appinställningar

• OBSERVERA: aktivera först och främst Läge Ansluten på fjärrkontrol- ler (se enhetens manual för ytterliga- re detaljer). OBSERVERA: vissa funktioner kan ak- tiveras endast med fjärrkontroll (se en- hetens manual för ytterligare detaljer).

• Kontakta servicecenter för byte (”Kontakta en auktoriserad service- verkstad för köp”).

• Lampor tillhörande riskgrupp 1 enligt IEC/EN 62471 vid 20 cm avstånd från ögonen och ingen riskgrupp enligt IEC/EN 62471 vid 30 cm avstånd från ögonen.

• Kontakta servicecenter för byte (”Kontakta en auktoriserad service- verkstad för köp”). 75PL
