Тип продукту	Витяжка
Бренд	Franke
Модель	FCMA 90 C XS A
Ширина	90 см
Мінімальна безпечна відстань	650 мм над варильною поверхнею
Діаметр витяжного каналу	мінімум 120 мм
Живлення	Див. паспортну табличку (230 В ~, 50 Гц тип.)
Кількість швидкостей	3 швидкості + 2 інтенсивні швидкості
Спеціальні функції	Режим 24 год, Затримка, Підключення (Wi-Fi), Franke@Home, Пульт ДК
Тип фільтрів	Мийні металеві антижирові фільтри (Z), Фільтр з активованим вугіллям (W)
Обслуговування металевих фільтрів	Чищення кожні 2 місяці, можна мити в посудомийній машині
Обслуговування вугільного фільтра	Заміна кожні 4 місяці або після 5 мийок
Освітлення	LED, група ризику 1 (IEC/EN62471)
Сумісність	Додаток Franke@Home (iOS/Android), Пульт ДК
Матеріал	Нержавіюча сталь (для деяких частин)
Клас пристрою	Клас I (потрібне заземлення)
Використання	Тільки для побутового використання

Часті запитання - FCMA 90 C XS A FRANKE

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна безпечна відстань становить 650 мм. Якщо в інструкції до вашої газової варильної поверхні вказано більшу відстань, дотримуйтесь її.

Як чистити жирові фільтри?

Металеві антижирові фільтри (Z) слід чистити кожні 2 місяці. Їх можна мити в посудомийній машині. Використовуйте нейтральний миючий засіб.

Коли замінювати вугільний фільтр?

Фільтр з активованим вугіллям (W) слід замінювати не рідше ніж кожні 4 місяці, або частіше при інтенсивному використанні. Його можна мити в посудомийній машині до 5 разів перед заміною.

Як активувати інтенсивну функцію?

Натисніть і утримуйте кнопку T3 (якщо світло або двигун увімкнено), щоб активувати інтенсивну швидкість 1 (10 хвилин). Повторне довге натискання активує інтенсивну швидкість 2 (6 хвилин). Після затримки двигун автоматично повертається до попередньої швидкості.

Як працює режим 24 години?

Натисніть і утримуйте T2, щоб активувати режим 24 години. Двигун працює в режимі рециркуляції 10 хвилин щогодини протягом 24 годин. Не може бути активним одночасно з режимами Інтенсив або Затримка.

Як підключити витяжку до додатку Franke@Home?

Завантажте додаток на свій смартфон. Потім натисніть і утримуйте T4 (витяжка вимкнена), щоб запустити налаштування Wi-Fi. Дотримуйтесь інструкцій у додатку, щоб додати новий пристрій та підключити ваш маршрутизатор.

Чи можна використовувати пульт дистанційного керування з цією витяжкою?

Так, витяжка сумісна з пультом дистанційного керування. Перед використанням увімкніть режим Підключення на пульті, потім виконайте процедуру сполучення, натиснувши та утримуючи L (витяжка вимкнена) протягом 2 хвилин.

Що робити, якщо пошкоджено шнур живлення?

Пошкоджений шнур живлення повинен бути замінений виключно виробником або уповноваженим техніком сервісного центру, щоб уникнути небезпеки.

Як скинути сигнал насичення фільтрів?

Після очищення або заміни фільтрів натисніть і утримуйте T3 (витяжка вимкнена), щоб скинути сигнал. Сигнал металевих фільтрів спрацьовує через 100 годин, вугільних – через 200 годин.

Як сполучити пульт дистанційного керування з витяжкою?

Переконайтеся, що пульт знаходиться в режимі Підключення (див. його інструкцію). Потім на вимкненій витяжці натисніть і утримуйте L, доки світлодіоди T1 та T2 не почнуть блимати. Процедура триває 2 хвилини. У разі успіху світлодіоди загоряться на 2 секунди.

ПОСІБНИК КОРИСТУВАЧА FCMA 90 C XS A FRANKE

IT LIBRETTO DI USO
EN USER MANUAL
DE GEBRAUCHSANLEITUNG
FR MANUEL D'UTILISATION
TR KİTAPÇIK KULLANIN
ES MANUAL DE USO
PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
NL GEBRUIKSAANWIJZING
SI NAVODILO ZA UPORABO
SV ANVÄNDNINGSHANDBOK
PL INSTRUKCJA UŻYTKOWANIA
CZ NÁVOD K POUŽITÍ
HR KNJIŽICA S UPUTAMA
HU HASZNÁLATI ÚTMUTATÓ
SR КОРИСНИЧКО УПУТСТВО
LT NAUDOTOJO VADOVAS
LV LIETOŠANAS PAMĀCĪBA
ET KASUTUSJUHEND
FI KÄYTTÖOHJEET
UK ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
RO MANUAL DE FOLOSIRE
DA BRUGSVEJLEDNING
NO BRUKSVEILEDNING
AR المستخدم دليل

6. ДАЛЬИНСКИ УПРАВЛЬАЧ

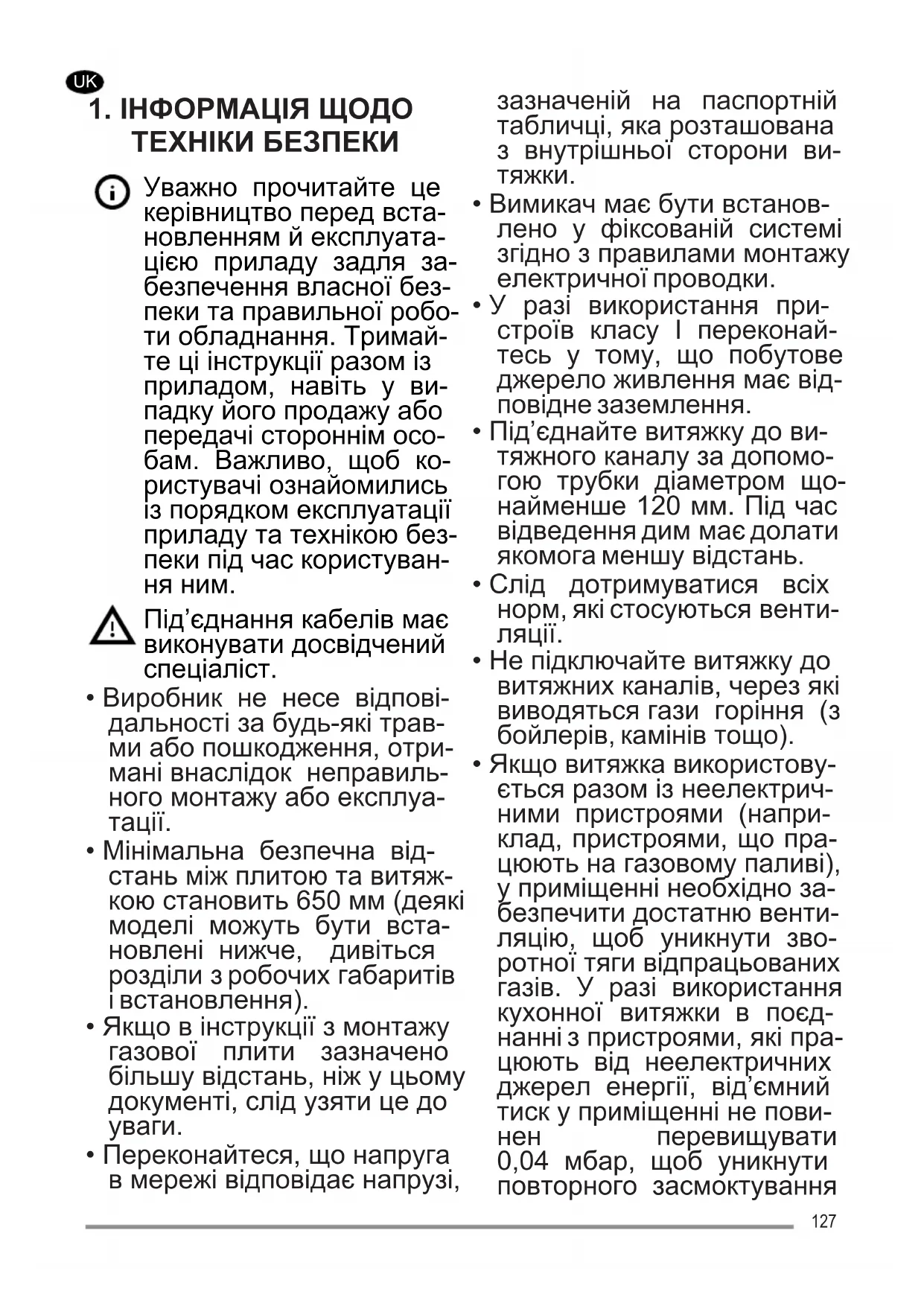

1. ІНФОРМАЦІЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ

Уважно прочитайте це керівництво перед встановленням й експлуатацією приладу задля за- безпечення власної безпеки та правильної роботи обладнання. Тримайте ці інструкції разом із приладом, навіть у випадку його продажу або передачі стороннім особам. Важливо, щоб користувачі ознайомились із порядком експлуатації приладу та технікою безпеки під час користування ним.

Під'єднання кабелів має виконувати досвідчений спеціаліст.

• Виробник не несе відповідальності за будь-які травми або пошкодження, отримані внаслідок неправильного монтажу або експлуатації.
• Мінімальна безпечна відстань між плитою та витяжкою становить 650 мм (деякі моделі можуть бути встановлені нижче, дивіться розділи з робочих габаритів і встановлення).
• Якщо в інструкції з монтажу газової плити зазначено більшу відстань, ніж у цьому документі, слід узяти це до уваги.
• Переконайтеся, що напруга в мережі відповідає напрузі,

зазначеній на паспортній табличці, яка розташована з внутрішньої сторони ви-тяжки.

• Вимикач має бути встановлено у фіксованій системі згідно з правилами монтажу електричної проводки.
• У разі використання пристроїв класу і переконайтесь у тому, що побутове джерело живлення має відповідне заземлення.
  • Під'єднайте витяжку до ви- тяжного каналу за допомо- гою трубки діаметром що- найменше 120 мм. Під час відведення дим має долати якомога меншу відстань.
• Слід дотримуватися всіх норм, які стосуються вентиляції.
• Не підключайте витяжку до витяжних каналів, через які виводяться гази горіння (з бойлерів, камінів тощо).
• Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристроями, що працюють на газовому паливі), у приміщенні необхідно забезпечити достатню вентиляцію, щоб уникнути зворотної тяги відпрацьованих газів. У разі використання кухонної витяжки в поєднанні з пристроями, які працюють від неелектричних джерел енергії, від'ємний тиск у приміщенні не повинен перевищувати 0,04 мбар, щоб уникнути повторного засмоктування

витяжкою газів назад у приміщення.

- Забороняється спрямовувати потік повітря у витяжний канал, який використовується для відведення диму від приладів, що працюють на газі або інших типах пального.

- У разі пошкодження кабелю живлення його заміну повинен здійснити представник виробника або відділу технічного обслуговування.

- Підключайте штекер до розетки, яка відповідає чинним нормам і розташована в доступному місці.

- Використання технічних і запобіжних заходів щодо викидів диму регулюється правилами, установленими місцевими органами влади й обов'язковими до виконання.

ОБЕРЕЖНО: перед встановленням витяжки зніміть захисну плівку.

- Використовуйте тільки гвинти та компоненти кріплення, призначені для витяжки.

ОБЕРЕЖНО: встановлення гвинтів або кріпильних пристроїв із по-рушенням наведених інструкцій може призвести до ураження електричним струмом.

- Не допускається дивитися безпосередньо на джерело світла через оптичні прила-

ди (бінокль, збільшувальне скло тощо).

- Не фламбуйте страви під витяжкою, оскільки це може спричинити пожежу.

- Цей прилад можуть використовувати діти віком від 8 років, особи з обмеженими фізичними, сенсорними або розумовими можливостями, а також особи, які не мають досвіду чи знань, якщо за такими особами наглядатимуть та якщо вони отримають указівки щодо безпечного користування пристроєм і розумітимуть можливі небезпеки. Дітям категорично забороняється грати з приладом. Очищення й технічне обслуговування, які має виконувати користувач, можуть виконуватися дітьми тільки за умови, що за ними наглядають.

- Стежте, щоб діти не грали- ся з пристроєм.

- Цей прилад не призначено для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або психічними можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають та їх було попередньо проінструктовано щодо використання пристрою.

Досяжні частини можуть дуже нагрітися під час використання з плитою

- Очищуйте й (або) замінюйте фільтри через зазначе-

ний проміжок часу (існує небезпека пожежі). Див. розділ, присвячений технічному обслуговуванню й очищенню.

• У разі використання витяжки одночасно з приладами, які працюють на газі або інших видах палива, необхідно передбачити належну вентиляцію приміщення (не застосовується до приладів, які спрямовують потік повітря тільки назад у приміщення).
• Символ на виробі або його упаковці вказує, що цей виріб не можна викидати разом із побутовими відходами. Виріб необхідно зда-вати в спеціалізований центр переробки електрич-них й електронних компо-нентів. Доклавши зусиль до правильної утилізації цього виробу, ви допоможете за-побігти можливим негатив-ним наслідкам для довкілля та здоров'я людей, які мо-жуть виникнути через нена-лежну утилізацію. Для отри-мання докладнішої інфор-мації щодо утилізації цього виробу звертайтеся до міс-цевих органів влади, у службу утилізації побуто-вих відходів або в магазин, де було придбано виріб.

Декларація про відповідність

Виробник заявляє, що цей пристрій з функцією радіооб- ладнання відповідає директиві 2014/53/ЄС.

Повний текст декларації відповідності ЄС доступний за наступною Інтернет-адресою, виконавши пошук за кодом товару:

https://www.franke.com/

Цей код можна знайти на етикетці, розташованій усередині виробу.

Діапазо-ни частот	Максимальна передавана потужність
2,4 ГГц	100 mW макс.

2. ВИКОРИСТАННЯ

• Витяжка призначена винятково для побутового використання з метою усунення запахів на кухні.
• Ніколи не використовуйте витяжку не за призначенням.
• Ніколи не залишайте високе відкрите полум'я під витяжкою, коли вона працює.
• Регулюйте інтенсивність вогню, щоб він був спрямований на дно ка- струлі, не допускаючи, щоб вогонь охоплював її сторони.
• Під час користування фритюрниця- ми слід постійно стежити за ними, щоб не допустити виникнення по- жежі, спричиненої перегрітою олі- єю.

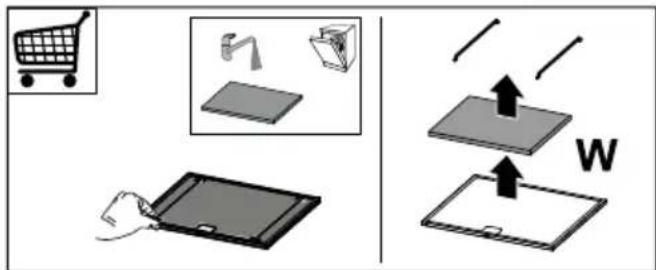

3. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ОЧИЩЕННЯ

- Губчату деталь фільтра можна мити в посудомийній машині щонайменше кожні 4 місяці або частіше (у разі дуже інтенсивного використання). Можливість експлуатації гарантується максимум після 5 разів

миття, після чого деталь потрібно замінити (W).

- Фільтри-жировловлювачі необхідно чистити через кожні 2 місяці або частіше в разі особливо інтенсивного користування витяжкою. Їх можна мити в посудомийній машині (Z).

- Чистьте витяжку за допомогою зволоженої тканини й нейтрального рідкого мийного засобу. - Для зовнішнього та внутрішнього очищення витяжки уникайте використання спиртовмісних або силіконових засобів.

Якщо виріб або одна з його частин виготовлено з нержавіючої сталі, використовуйте для чищення спеціальні неабразивні засоби та дотримуйтеся напрямку ліній шліфування під час чищення.

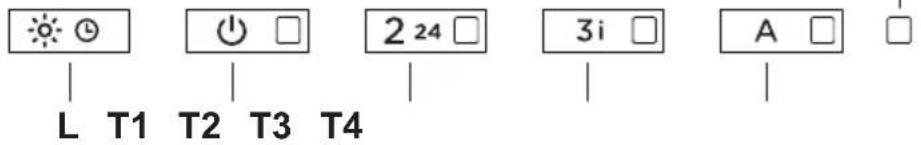

4. КОМАНДИ

Клавіша	Натискання клавіші	Функція	Індикатор
L	Короткочасно Освітлення працює в наступних режимах: високоінтенсивне, се-редньоінтенсивне (якщо є), вимкнено.		-
	Довготривало з увімкненим світ-лом та двигу-ном	Функція затримки DelayАктивує / вимикає функцію Delay (автоматичне вимкнення двигу-на та освітлення затримується на 30').Неможливо активувати, якщо увімкнені функції Інтенсивна або 24год.	Блимає
	Довготривало з усіма вимкнени-ми навантажен-нями (двигун та освітлення)	Сполучення в Підключеному режиміПерш ніж розпочати процедуру, дотримуйтесь певних вказівок у посібниках сполучуваних пристроїв.Починається процедура під'єднання витяжки до сумісних при-строїв (пульт дистанційного керування). Можно підключити лише один пульт дистанційного керування. Будь ласка, дивіться посіб-ник з експлуатації пристроїв щодо виконуваних операцій.Процес сполучення триває 2 хвилини. Якщо протягом цього часу жоден пристрій не розпізнається, перевірте, можливо ви вже ви-конували раніше процедуру сполучення пристроїв. Можливо, досягнуто максимальної кількості сполучуваних пристроїв.	Індикатори Т1 і Т2 бли-мають:триває процедура спо-лучення.Після успішного завер-шення процедури інді-катори Т1 і Т2 включа-ються на 2 секунди.
T1	Короткочасно Вмікає / вимикає двигун на першій швидкості. Горить постійно
	Довготривало з увімкненим світлом	Активує/вимикає сигналізацію Фільтрів з активованим вугіллям.
	Довготривало з усіма вимкненими навантаженнями (двигун та освітлення)	Відокремлення в Підключеному режиміПочинається процедура видалення всіх сумісних пристроїв, раніше під єднаних через функцію Сполучення.
T2	Короткочасно Вмікає / вимикає двигун на другій швидкості. Горить постійно
	Довготривало з увімкненим світлом та двигуном	Функція 24годАктивує / деактивує двигун у режимі Повітрообміну 24години, що забезпечує швидкість всмоктування 10 хвилин щогодини протягом 24-годинного циклу.Не активується, якщо увімкнені режими Інтенсивний або Delay.
	Довготривало з усіма вимкненими навантаженнями (двигун та освітлення)	З'єднання Wi-FiВмикає/вимикає функцію підключення Wi-Fi.Примітка: Функція Wi-Fi активується автоматично, коли користувач запитує процедуру налаштування Wi-Fi.
T3	Короткочасно Вмікає двигун на третій швидкості. Горить постійно
	Довготривало з увімкненим світлом та двигуном	Запускає двигун на швидкостіІнтенсивна 1.Ця швидкість має часовий проміжок у 10 хвилин. Після закінчення часу система автоматично повертається до раніше обраної швидкості. Якщо активується при вимкненому двигуні, після закінчення часу пристрій переходить у режим OFF.
		При повторному тривалому натисканні клавіші (з увімкненим світлом або двигуном), двигун запускається на швидкостіІнтенсивна 2.Ця швидкість має часовий проміжок у 6 хвилин. Після закінчення часу система автоматично повертається до раніше обраної швидкості. Якщо активується при вимкненому двигуні, після закінчення часу пристрій переходить у режим OFF.
	Довготривало з усіма вимкненими навантаженнями (двигун та освітлення)	Виконується скидання сигналізації про насиченість фільтрів.
		Означає сигналізацію про насиченість металевих антижирових фільтрів та необхідність їх промити. Сигналізація спрацьовує через 100 годин фактичної роботи витяжки.
		Сигналізує про насичення Фільтру проти запахів з Активованим вугіллям. Сигналізація спрацьовує через 200 годин фактичної роботи витяжки.
T4	Довготривало з усіма вимкненими навантаженнями (двигун та освітлення)	Налаштування Wi-FiВмикає/вимикає процедуру налаштування Wi-Fi.Перед початком процедури скористайтеся додатком Franke@Home, щоб зареєструватися в системі IOT Franke. Після чого дотримуйтесь інструкцій, щоб додати новий пристрій та зареєструватися на домашньому маршрутизаторі.Якщо процедура не завершується успішно через кілька хвилин вимкніть її, ще раз натиснувши клавішу довгим натисканням, та спробуйте знову. У будь-якому випадку, витяжка виходить із процедури, якщо вона не була успішно завершена протягом 15 хвилин.

Рекомендована послідовність сполучень між пристроями:

1 - Підключений режим (Див. Інструкцію до пульта дистанційного керування)
2 - Сполучення в Підключеному режимі (Див. Інструкцію до витяжки)
3 - Сполучення Пульт дистанційного керування - Витяжка (Див. Інструкцію до пульта дистанційного керування)

5. ДОДАТОК FRANKE@HOME

Додаток App Franke@Home доступний для смартфонів iOS та Android і дозволяє отримати доступ до всіх функцій витяжки за допомогою дистанційної взаємодії.

Піктограма	Функція
	Головна сторінка
	Додати новий пристрій
	Керування профілем користувача
	Підключено до мережі Wi-Fi Franke
	Вимкнення/Увімкнення витяжки
	Управління системою освітлення
	Управління швидкістю двигуна
	Функція Інтенсивна
	Функція 24год
	Функція затримки Delay

	Функція Автоматична
	Керування налаштуваннями Додатку

6. ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

• Цим приладом можна управляти за допомогою пульта дистанційного керування.
• УВАГА: в якості першої операції на пульті дистанційного керування активуйте Підключений режим (додаткову інформацію див. у посібнику до пристрою).

УВАГА: деякі функції можна активувати лише за допомогою пульта дистанційного керування (докладнішу інформацію див. в Інструкції до пристрою).

7. ОСВІТЛЕННЯ

• Зверніться до відділу технічного обслуговування для заміни («Для придбання зверніться до відділу технічного обслуговування»).
• Лампи належать до групи ризику 1 відповідно до IEC/EN62471 на відстані 20 см, і не належать до групи ризику відповідно до IEC/EN62471 на відстані 30 см.

8. ОСВІТЛЕННЯ

- Зверніться до відділу технічного обслуговування для заміни («Для придбання зверніться до відділу технічного обслуговування»).
