KÄYTTÖOHJE FCMA 90 C XS A FRANKE

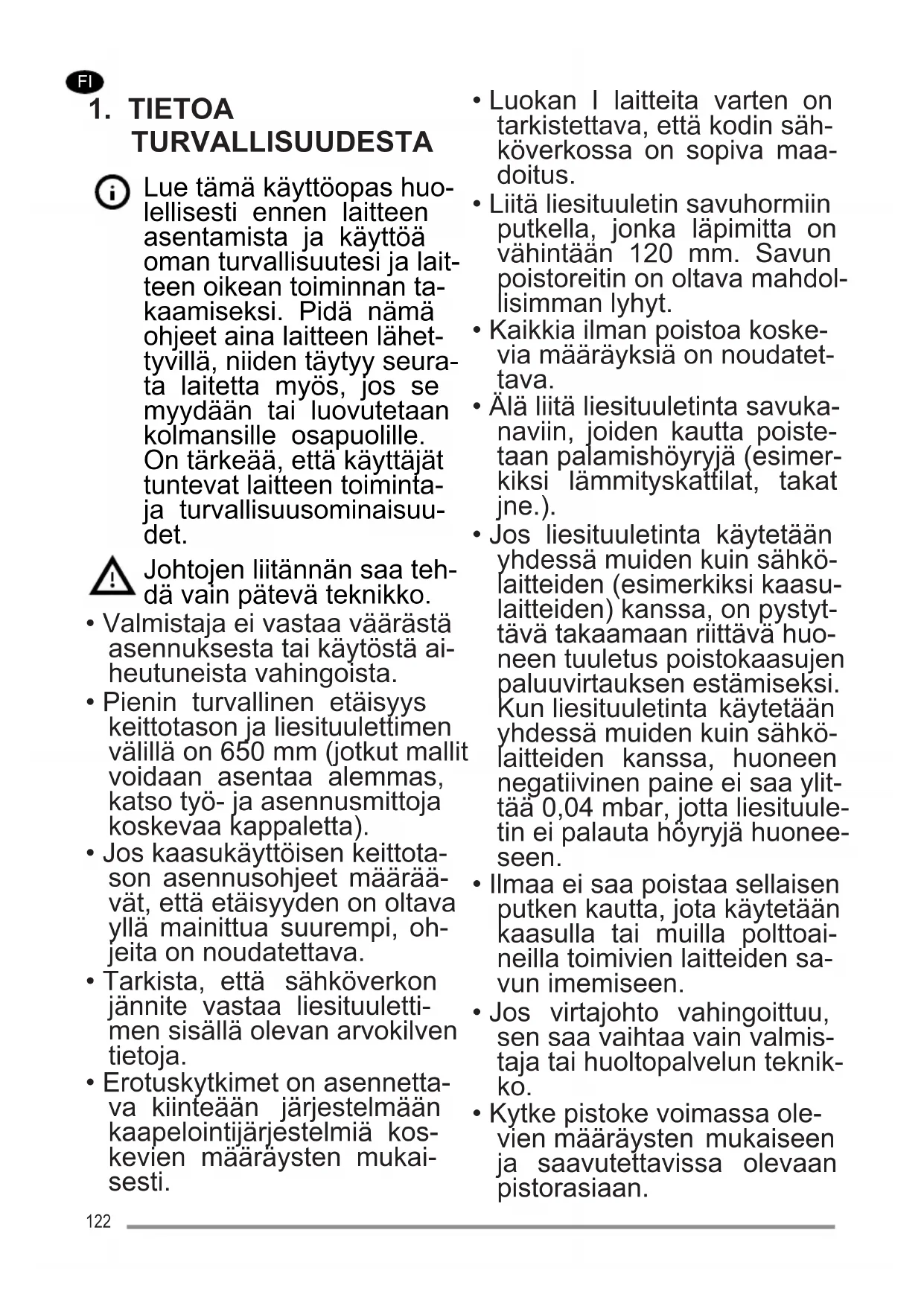

TURVALLISUUDESTA Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuu- det. Johtojen liitännän saa teh- dä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä ai- heutuneista vahingoista.

• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).

• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.

• Tarkista, että sähköverkon jännite vastaa liesituuletti- men sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta- va kiinteään järjestelmään kaapelointijärjestelmiä kos- kevien määräysten mukai- sesti.

• Luokan I laitteita varten on tarkistettava, että kodin säh- köverkossa on sopiva maa- doitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol- lisimman lyhyt.

• Kaikkia ilman poistoa koske- via määräyksiä on noudatet- tava.

• Älä liitä liesituuletinta savuka- naviin, joiden kautta poiste- taan palamishöyryjä (esimer- kiksi lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö- laitteiden (esimerkiksi kaasu- laitteiden) kanssa, on pystyt- tävä takaamaan riittävä huo- neen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö- laitteiden kanssa, huoneen negatiivinen paine ei saa ylit- tää 0,04 mbar, jotta liesituule- tin ei palauta höyryjä huonee- seen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoai- neilla toimivien laitteiden sa- vun imemiseen.

• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis- taja tai huoltopalvelun teknik- ko.

• Kytke pistoke voimassa ole- vien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan. 122• Savunpoistoa koskevien tek- nisten ja turvallisuuteen liitty- vien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä. VAROITUS: Poista suoja- kalvot ennen liesituuletti- men asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso- sia. VAROITUS: Jos ruuveja ja kiinnitysosia ei asenne- ta näiden ohjeiden mukai- sesti, voi aiheutua säh- köiskuvaara.

• Älä katso suoraan optisilla vä- lineillä (kiikari, suurennusla- si….).

• Älä liekitä liesituulettimen al- la: se voi aiheuttaa tulipalon.

• Yli 8-vuotiaat lapset ja psyyk- kisesti, fyysisesti tai sensori- sesti rajoitteiset henkilöt tai kokemattomat ja taitamatto- mat henkilöt saavat käyttää tätä laitetta vain, jos heitä val- votaan ja heille on annettu tie- dot laitteen turvallisesta käy- töstä ja siihen liittyvistä vaa- roista. Varmista, etteivät lap- set pääse leikkimään laitteel- la. Lapset eivät saa tehdä käyttäjän puhdistus- ja huol- totoimenpiteitä ilman valvon- taa.

• Valvo lapsia ja varmista, ettei- vät he pääse leikkimään lait- teella.

• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lu- kien), joiden mielen, ruumiin tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu. Kosketettavissa olevat osat voivat tulla hyvin kuu- miksi keittolaitteiden käy- tön aikana

• Puhdista ja/tai vaihda suodat- timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa- letta Huolto ja puhdistus.

• Tilassa täytyy olla asianmu- kainen tuuletus kun liesituule- tinta käytetään samanaikai- sesti kaasulla tai muilla poltto- aineilla toimivien laitteiden kanssa (ei koske laitteita, jot- ka poistavat tilaan vain il- maa).

• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavalli- sen kotitalousjätteen muka- na. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräys- keskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaa- via haittavaikutuksia, joita voi syntyä vääränlaisesta hävit- tämisestä. Lisätietoja tuot- teen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on os- tettu. Vaatimustenmukaisuusva- kuutus 123Valmistaja vakuuttaa, että tämä radiotoiminnolla varustettu laite vastaa direktiiviä 2014/53/EU. EU-vaatimustenmukaisuusva- kuutuksen koko teksti on saata- villa tuotekoodihaulla seuraa- vasta verkko-osoitteesta: https://www.franke.com/ Kyseinen koodi on tuotteen si- sällä olevassa tarrassa. Taajuus- kaistat Suurin lähetysteho 2,4GHz 100mW maks.

• Liesituuletin on suunniteltu ainoas- taan kotitalouskäyttöön, keittiön haju- jen poistamiseen.

• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.

• Älä koskaan pidä korkeita liekkejä toi- minnassa olevan liesituulettimen alla.

• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.

• Rasvakeittimiä on valvottava jatku- vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

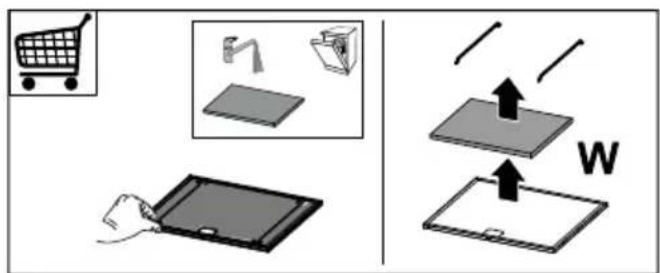

• Suodattimen sienimäinen osa voi- daan pestä astianpesukoneessa vä- hintään 4 kuukauden välein tai useamminkin käyttötarpeen vaaties- sa; suodattimen toiminta on taattu korkeintaan 5 pesukerran verran, minkä jälkeen se on vaihdettava (W).

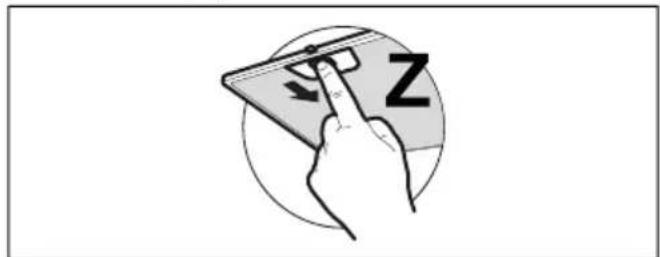

• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään pal- jon. Ne voidaan pestä astianpesuko- neessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa. Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamatto- mia tuotteita ja noudata satiinipinnan lin- joja puhdistuksen aikana.

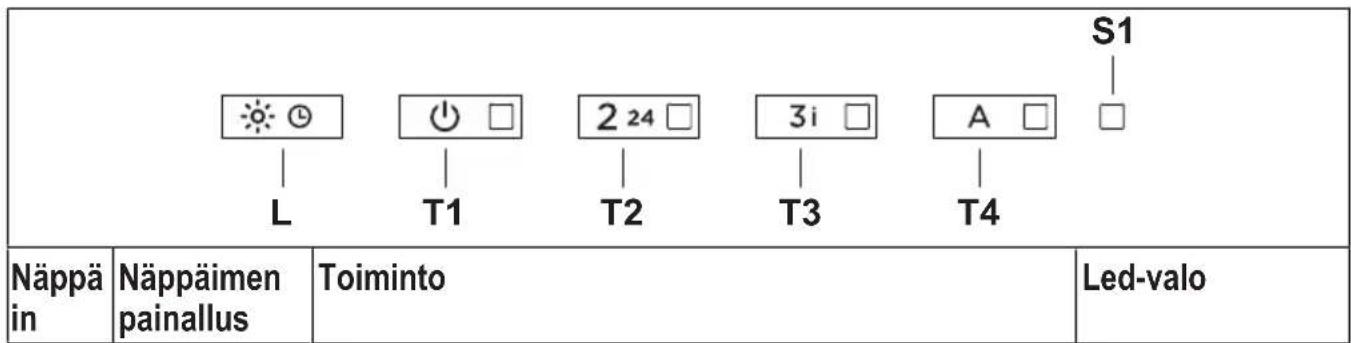

Näppäimen painallus Toiminto Led-valo 124L Lyhyt Valojen voimakkuus vaihtelee seuraavien välillä: erittäin voimakas, keskivoimakas (jos on), sammunut.

Pitkään ja valo palaa tai moottori on päällä Viivetoiminto Laittaa päälle/pois viivetoiminnon (moottorin ja valaistuksen auto- maattinen sammutus, jota on viivästetty 30 minuuttia). Ei voida aktivoida tehon tai 24 tunnin ollessa päällä. Vilkkuu Pitkä kaikki kuor- mitukset sammu- tettuina (moottori ja valot) Yhdistetyn tilan liitäntä Ennen menetelmän aloittamista noudata liitettävien laitteiden oppais- sa annettuja ohjeita. Liesituulettimen yhteensopiviin laitteisiin yhdistämisen menetelmä käynnistyy (kaukosäädin). Vain yksi kaukosäädin voidaan liittää. Tu- tustu laitteiden oppaaseen näitä koskevia toimenpiteitä varten. Liitäntämenetelmä kestää 2 minuuttia. Jos tämän ajan kuluessa ei tunnisteta mitään laitetta, varmista, että olet aloittanut aiemmin liitettä- vien laitteiden menetelmän. On mahdollista, että liitettävien laitteiden maksimimäärä on saavutettu. T1- ja T2-led-valot vilk- kuvat: liitäntämenetelmä me- neillään. Kun menetelmä on on- nistunut, T1- ja T2-led- valot palavat 2 sekunnin ajan.

Lyhyt Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. Palaa yhtäjaksoisesti Pitkään ja valo palaa Kytkee päälle/pois aktiivihiilisuodatinten hälytyksen. Kaikki led-valot vilkkuvat 2 kertaa: hälytys päällä. Kaikki led-valot vilkkuvat 1 kerran: hälytys pois päältä. Pitkä kaikki kuor- mitukset sammu- tettuina (moottori ja valot) Yhdistetyn tilan liitännän poisto Aiemmin liitäntätoiminnolla yhdistettyjen yhteensopivien laitteiden pe- ruutusmenetelmä käynnistyy. Kun menetelmä on on- nistunut, T1- ja T2-led- valot vilkkuvat 5 kertaa.

Lyhyt Käynnistää/sammuttaa moottorin toisella nopeudella. Palaa yhtäjaksoisesti Pitkään ja valo palaa tai moottori on päällä 24 tunnin toiminto Kytkee päälle/pois moottorin 24 tunnin ilmanvaihtotilassa. Tämä on nopeus, joka mahdollistaa 10 minuutin imun joka tunti 24 tunnin jak- sossa. Sitä ei voida ottaa käyttöön, jos teho- tai viivetila on päällä. Vilkkuu Pitkä kaikki kuor- mitukset sammu- tettuina (moottori ja valot) Wi-Fi-yhteys Kytkee päälle/pois Wi-Fi-yhteyden toiminnon. Huomio: Wi-Fi-toiminto aktivoidaan automaattisesti, kun käyttäjä pyy- tää Wi-Fin määritysmenetelmää. Led-valo S1 vilkkuu: yhdistäminen kodin verkkoon meneillään. Led S1 palaa yhtäjak- soisesti: Wi-Fi-yhteys aktivoitu.

Lyhyt Käynnistää moottorin kolmannella nopeudella. Palaa yhtäjaksoisesti Pitkään ja valo palaa tai moottori on päällä Käynnistää moottorin tehonopeudella 1. Tämä nopeus on ajastettu 10 minuuttiin. Kun aika on kulunut, järjes- telmä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti- voidaan moottorin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan. Vilkkuu Kun näppäintä painetaan uudelleen pitkään (valo tai moottori päällä), moottori syttyy tehonopeudella 2. Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjestel- mä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti- voidaan moottorin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan. Pitkä kaikki kuor- mitukset sammu- tettuina (moottori ja valot) Suoritetaan suodattimien kyllästymisen hälytyksen nollaus. Kaikki led-valot vilkkuvat 3 kertaa. Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja nii- den pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 100 todellisen työtunnin jälkeen. T2- ja T3-led-valot pala- vat yhtäjaksoisesti liesi- tuulettimen ollessa sam- muksissa. Kertoo aktiivihiilihajusuodattimen kyllästymisen hälytyksestä. Hälytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jäl- keen. T2- ja T3-led-valot vilk- kuvat liesituulettimen ol- lessa sammunut. 125T4 Pitkä kaikki kuor- mitukset sammu- tettuina (moottori ja valot) Wi-Fi-määritys Kytke päälle/pois Wi-Fi-määrityksen menetelmän. Ennen menetelmän aloittamista käytä Franke@Home -sovellusta re- kisteröityäksesi IOT Franke -järjestelmään. Noudata ohjeita uuden laitteen lisäämiseksi ja kodin reitittimen rekisteröimiseksi. Jos menetelmä ei onnistu muutaman minuutin kuluessa, kytke se pois päältä pitämällä näppäintä jälleen painettuna pitkään ennen kuin yrität uudelleen. Liesituuletin poistuu joka tapauksessa toimenpiteestä, jos tätä ei suoriteta loppuun onnistuneesti 15 minuutin kuluessa. T3- ja T4-led-valot vilk- kuvat: konfigurointime- netelmä meneillään. Kun menetelmä on on- nistunut, T3- ja T4-led- valot palavat 2 sekunnin ajan. Laitteiden liittämisen suositeltu järjestys:

1 - Liitetty tila (katso kaukosäätimen opas)

2 - Yhdistetyn tilan liitäntä (katso liesituulettimen opas)

3 - Kaukosäätimen ja liesituulettimen liitäntä (katso kaukosäätimen opas)

-SOVELLUS Franke@Home on saatavilla iOS- ja Android-käyttöjärjestelmille, ja sen väli- tyksellä päästään kaikkiin liesituuletti- men toimintoihin etäyhteydellä. Kuvake Toiminto Etusivu Lisää uusi laite Käyttäjän profiilin hallinta Yhdistetty Wi-Fi Franke -verkkoon Liesituulettimen sammutus/käynnistys Valaistusjärjestelmän hallinta Moottorin nopeuden hallinta Tehotoiminto 24 tunnin toiminto Viivetoiminto Automaattinen toiminto Sovellusten asetusten hallinta

• Tätä laitetta voidaan ohjata kauko- säätimellä.

• HUOMIO: kaukosäätimen ensimmäi- senä toimenpiteenä aktivoi yhdistetty tila (tutustu laitteen oppaaseen lisä- tietoja varten). HUOMIO: jotkin toiminnot voidaan akti- voida vain kaukosäätimestä (lue lisää laitteen oppaasta).

• Vaihtoa varten ota yhteys huoltopal- veluun (“Ostamista varten ota yhteys valtuutettuun huoltopalveluun”).

• Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.

• Vaihtoa varten ota yhteys huoltopal- veluun (“Ostamista varten ota yhteys valtuutettuun huoltopalveluun”). 126UK
