KÄYTTÖOHJE FTMY AH BK MATT F90 FRANKE

i Oman turvallisuuden ja laitteen oikeaoppisen toiminnan takaamiseksi lue tämä opas huolellisesti ennen asennusta ja käyttöönottoa. Pidä nämä ohjeet aina laitteen mukana, myös siinä tapauksessa, että sitä ei enää käytetä tai että se luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat kaikki laitteiston toiminnan ja turvallisuuden ominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei ole vastuussa vahingoista, joihin on syynä virheellinen asennus tai käyttö.
• Vähimmäisturvaetäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkin mallit voidaan asentaa matalammalle: katso kappale, joka koskee työstön ja asennuksen mittoja).
• Jos kaasukeittotason asennusohjeissa kerrotaan suurempi etäisyys kuin mitä yllä sanotaan, se tulee ottaa huomioon.
• Tarkista, että verkkojännite vastaa liesituulettimen sisällä olevassa arvokilvessä kerrottuja tietoja.

• Katkaisulaitteet tulee asentaa kiinteään laitteistoon joh-dotusjärjestelmiä koskevien standardien mukaisesti.

• Luokan I laitteiden tapauk-sessa tarkista, että kotitalou-den syöttöverkossa on sovel-tuva maadoitusliitäntä.

• Liitä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Savujen reitin tulee olla mahdollisimman lyhyt.
• Kaikkia ilmanpoistoa koske-via määräyksiä tulee noudat-taa.
• Älä liitä liesituuletinta savuka-naviin, joissa on palamisesta syntyvää savua (esim. kattilat, takat jne.).
• Jos liesituuletinta käytetään ei-sähköisten laitteiden kanssa (esim. kaasulaitteet), takaa riittävä tuuletus tilassa, jotta pakokaasut eivät pääse virtaamaan takaisin. Kun keittiön liesituuletinta käytetään sellaisten laitteiden kanssa, joita ei syötetä sähkövirralla, tilan negatiivisen paineen ei tule ylittää 0,04 mbar, jotta savut eivät imeytyisi takaisin liesituulettimen tilaan.
• Ilmaa ei saa tyhjentää kaasuilla tai muilla polttoaineilla syötettävistä laitteista tulevien savujen kanavaan.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Mitä savujen poistossa käytettäviin turvallisuutta koskeviin ja teknisiin menetelmiin

tulee, paikallisten viran- omaisten määrittämiä ase- tuksia tulee noudattaa tarkas- ti.

⚠️ VAROITUS: irrota suoja-kalvot ennen liesituuletti-men asennusta.

- Käytä vain liesituulettimen kanssa käytettäviksi soveltu-via ruuveja ja kiinnikkeitä.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä flambeeraa liesituulettimen alla: tulipalovaara.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää

kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠️ Saatavilla olevat osat saattavat kuumentua rajusti ruoanvalmistuslaitteiden käytön aikana.

- Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Tutustu Huolto ja puhdistus -kappalee-seen.

- Tilassa tulee olla soveltuva ilmanvaihto, kun liesituuletinta käytetään samaan aikaan kaasua tai muita polttoaineita käyttävien laitteiden kanssa (ei päde laitteisiin, jotka vain vapauttavat ilmaa tilaan).

- Laitteessa tai pakkauksessa oleva symboli tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteiden mukana. Hävitettävä tuote on toimitettava tarkoituksenmukaiseen keräyspisteeseen sähkö- ja elektroniikkaromujen kierrätystä varten. Varmistamalla että tämä tuote hävitetään oikein suojelet luontoa ja vältyt virheellisen tai väärän romutuksen aiheuttamilta mahdollisilta ympäristö- ja terveysriskeiltä, jotka voivat syntyä kun se hävitetään väärin. Tuotteen kierrätykseen kuuluvia yksityiskohtaisempia tietoja varten, ota yhteyttä kuntaan, pai-kalliseen jätehuoltopalveluun tai kauppaan josta tuote han-kittiin.

VAROITUS: Ennen mi- tään puhdistus- ja tai huol- totoimenpidettä irrota pis- toke pistorasiasta.

Puhdistimen tietoja

VAROITUS: Sammuta lai-te välttääksesi kosketusta UV-C-lamppuihin.

• Jos laite on vahingoittunut, sitä ei saa käyttää.
• Laite sisältää UV-C-säteile-viä lamppuja.
• UV-C-säteilyyn perustuvat lamput on vaihdettava 6000 toimintatunnin kuluttua. Vaihtoa varten, ota yhteys tekni-seen huoltoon. Käyttäjä ei saa suorittaa lamppujen vaihtoa.
• Laitteen käyttö tässä asiakirjassa kuvatusta poikkeavalla tavalla tai koteloa koskevat vahingot voivat saada UV-C-säteilyjen vuodon.
• UV-C-säteilyt voivat aiheuttaa myös pienissä määrin va-hinkoja silmille ja iholle.
• Älä työnnä pienikokoisia esi-neitä ilmastointiritilöiden kautta. Ne voivat vahingoittaa tuulettimia ja vaarantaa lait-teen toimintaa.
• Lue huolto-ohjeet ennen laitteen avaamista.
• Laite tulee kytkeä irti virran-syötöstä ennen UV-C-lähetti-men vaihtoa.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

W

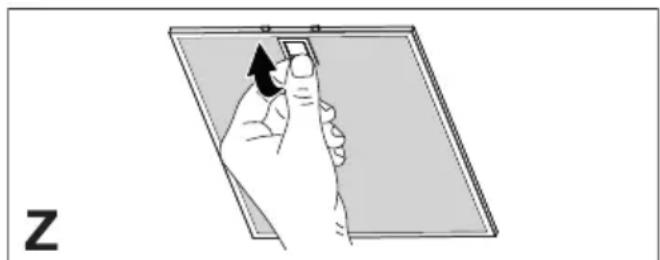

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. PUHDISTIMEN PUHDISTUS JA HUOLTO

• Älä käytä hankaavia tuotteita tai materiaaleja.
• Vältä alkoholi- tai silikonipohjaisia tuotteita.

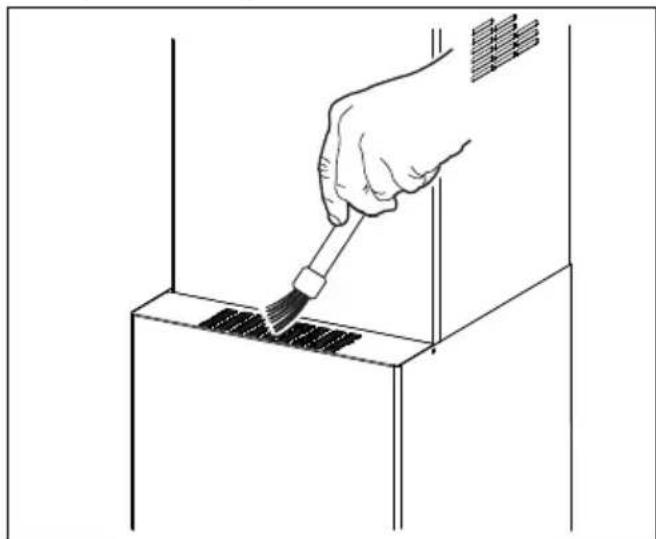

  • Puhdista ritilät sudilla.
• Puhdista ritilät 2 kuukauden käytön jälkeen tai useammin, mikäli tuotetta käytetään hyvin tiiviisti.

Perusteellisempaa puhdistusta var- ten ota yhteys tekniseen huoltoon.

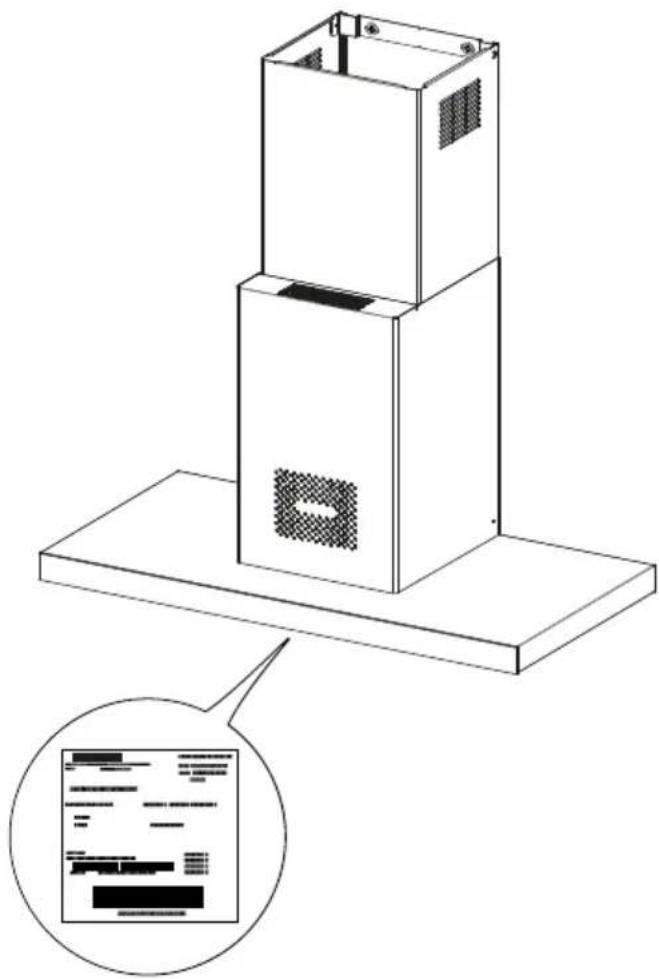

Tekniset tiedot löytyvät laitteen sisään kiinnitetystä kilvestä.

Näppäin	Näppäimen painallus	Toiminnot Led-valo
A	Lyhyt Sammuttaa moottorin. Sammunut
B	Lyhyt Käynnistää moottorin ensimmäisellä nopeudella. Led-valot A + B pa-		lavat.
	Pitkä kaikki kuormi-tukset sammutettui-na (moottori ja valot)	Suodatinten kyllästyshälytys ja loppuneen lampun hälytys nolla-taan.	Led-valot A + C + D vilkkuvat 1 kerran.
C	Lyhyt Käynnistää moottorin toisella nopeudella. Led-valot A + C pa-		lavat.
	Pitkä	24 tunnin toimintoLaittaa päälle/pois moottorin 24h-ilmanvaihtotilassa. Tämä toiminto asettaa moottorin ensimmäiseen nopeuteen, joka mahdollistaa imun 10 minuutin on-jaksolla ja 50 minuutin off-jaksolla.Sitä ei voida ottaa käyttöön, jos teho- tai viivetila on päällä.Se kytketään pois päältä painamalla samaa näppäintä tai sammut-tamalla moottori.	Toiminto päällä: led-valot A + B palava ja led-valo C vilk-kuu.
	Pitkä kaikki kuormi-tukset sammutettui-na (moottori ja valot)	Kytkee päälle/pois aktiivihilisuodatinten hälytyksen.	Hälytys päällä: led-valot A + B vilkkuvat 2 kertaa.Hälytys pois päältä: led-valot A + B vilk-kuvat 1 kerran.
	- Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 99 to-dellisen työtunnin jälkeen.		Led-valo vilkkuu.
	- Kertoo aktiivihilihajusuodattimen kyllästymisen hälytyksestä. Häly- tys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.		Led-valo C vilkkuu.
D	Lyhyt Käynnistää moottorin kolmannella nopeudella. Led-valot A + D pa-lavat.
	Pitkä	Käynnistä moottorin tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjes-telmä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se aktivoidaan moottorin ollessa sammuneena, ajan päättyessä siirry-tään jälleen OFF-tilaan.Se kytketään pois päältä painamalla samaa näppäintä tai sammut-tamalla moottori.	Led-valo A palaa ja led-valo D vilkkuu.
E	Lyhyt Sytyttää/sammuttaa valot, joiden voimakkuus on suurin. Päällä/pois päältä
	Pitkä	ViivetoimintoKytkee päälle/pois viivetoiminnon eli moottorin ja valaistusjärjestel-män automaattisen viivästetyn sammutuksen 30 minuutin kuluttua.Ei ole aktivoitavissa, jos teho- tai 24 tunnin toiminto on päällä.Se kytketään pois päältä painamalla samaa näppäintä tai sammut-tamalla moottori.	Led-valot A + B tai C tai D vilkkuvat.
F	Lyhyt	Manuaalinen toimintatapaLaittaa päälle/sammuttaa UV-C-lampun ja tuuletuksen miniminope-udelle.24 tunnin kuluttua lamppu ja tuuletus sammutetaan automaattisesti.	Päällä/pois päältä.
G	Lyhyt	PäivätoimintatapaLaittaa päälle/sammuttaa UV-C-lampun ja tuuletuksen maksimino-peudelle.2 tunnin kuluttua lamppu ja tuuletus sammutetaan automaattisesti.	Päällä/pois päältä.
H	Lyhyt	YötoimintatapaLaittaa päälle/sammuttaa UV-C-lampun ja tuuletuksen miniminope-udelle.Automaattinen toimintatapa käynnistyy 24 tunnin työjakson aikana, jossa laite pysyy päällä 5 tuntia ja on sammuneena seuraavien 19 tunnin ajan.Yötoimintatapa sammutetaan automaattisesti 7 päivän kuluttua.	Päällä/pois päältä.
Huomio:Kun led-valot F + G + H vilkkuvat samanaikaisesti, UV-C-lamput ovat vaurioituneet.Kun led-valot G + H vilkkuvat samanaikaisesti, UV-C-lamput tulee vaihtaa.UV-C-säteilyyn perustuvat lamput on vaihdettava 6000 toimintatunnin kuluttua.Vaihtoa varten, ota yhteys tekniseen huoltoon.

Huomio:

Jos toiminnot Manuaalinen toimintatapa + Päivätoimintatapa ovat päällä ja liesituuletin käynnistetään, puhdistin sammuu.

Jos liesituuletin on päällä millä tahansa nopeudella ja puhdistin halutaan käynnistää, liesituuletin sammuu.

Jos toiminto Yötila on päällä ja liesituulettimen moottori käynnistyy, puhdistin sammuu. Jos liesituuletin sammutetaan, puhdistin käynnistyy edellisellä asetetulla toiminnolla.

6. VALAISTUS

• Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
• Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.
