Produkttype	Kjøkkenventilator
Merke	Franke
Modell	FCMA 90 C XS A
Bredde	90 cm
Minste sikkerhetsavstand	650 mm over koketoppen
Diameter på avtrekksrør	Minst 120 mm
Strømforsyning	Se merkeskilt (230 V ~, 50 Hz typisk)
Antall hastigheter	3 hastigheter + 2 intensivhastigheter
Spesialfunksjoner	24h-modus, forsinkelse, tilkoblet (Wi-Fi), Franke@Home, fjernkontroll
Filtertype	Vaskbare metallsølvfettfiltre (Z), Aktivt kullfilter (W)
Vedlikehold av metallsølvfiltre	Rengjøring hver 2. måned, kan vaskes i oppvaskmaskin
Vedlikehold av kullfilter	Bytte hver 4. måned eller etter 5 vask
Belysning	LED, risikogruppe 1 (IEC/EN62471)
Kompatibilitet	Franke@Home-app (iOS/Android), fjernkontroll
Materiale	Rustfritt stål (for enkelte deler)
Apparatklasse	Klasse I (jording påkrevd)
Bruk	Kun til husholdningsbruk

Ofte stilte spørsmål - FCMA 90 C XS A FRANKE

Hva er minimumsavstanden mellom kjøkkenventilatoren og koketoppen?

Minste sikkerhetsavstand er 650 mm. Hvis bruksanvisningen for gasskoketoppen angir en større avstand, følg den.

Hvordan rengjør jeg fettfiltrene?

Metallsølvfettfiltre (Z) må rengjøres hver 2. måned. De er vaskbare i oppvaskmaskin. Bruk et nøytralt vaskemiddel.

Når bør kullfilteret skiftes?

Aktivt kullfilter (W) må skiftes minst hver 4. måned, eller oftere ved intensiv bruk. Det kan vaskes i oppvaskmaskin opptil 5 vask før bytte.

Hvordan aktiverer jeg intensivfunksjonen?

Trykk lenge på T3 (hvis lys eller motor er på) for å aktivere intensivhastighet 1 (10 minutter). Et andre langt trykk aktiverer intensiv 2 (6 minutter). Etter tidsrommet går motoren automatisk tilbake til forrige hastighet.

Hvordan fungerer 24h-modus?

Trykk lenge på T2 for å aktivere 24h-modus. Motoren går i resirkulasjon 10 minutter hver time i 24 timer. Kan ikke være aktiv samtidig med intensiv- eller forsinkelsesmodus.

Hvordan kobler jeg kjøkkenventilatoren til Franke@Home-appen?

Last ned appen på smarttelefonen din. Deretter trykker du lenge på T4 (ventilator av) for å starte Wi-Fi-konfigurasjonen. Følg instruksjonene i appen for å legge til en ny enhet og koble til ruteren din.

Kan jeg bruke en fjernkontroll med denne ventilatoren?

Ja, ventilatoren er kompatibel med en fjernkontroll. Før bruk, aktiver tilkoblet modus på fjernkontrollen, og utfør deretter sammenkoblingsprosedyren ved å trykke lenge på L (ventilator av) i 2 minutter.

Hva gjør jeg hvis strømledningen er skadet?

Skadet strømledning må kun skiftes av produsenten eller en autorisert servicetekniker for å unngå fare.

Hvordan tilbakestiller jeg alarmen for mettede filtre?

Etter å ha rengjort eller byttet filtre, trykk lenge på T3 (ventilator av) for å tilbakestille alarmen. Alarmen for metallsølvfiltre utløses etter 100 timer, for kullfiltre etter 200 timer.

Hvordan kobler jeg fjernkontrollen til ventilatoren?

Sørg for at fjernkontrollen er i tilkoblet modus (se bruksanvisningen). Deretter, på avslått ventilator, trykk lenge på L til LED T1 og T2 blinker. Prosedyren varer i 2 minutter. Ved suksess lyser LED-ene i 2 sekunder.

BRUKSANVISNING FCMA 90 C XS A FRANKE

ADVARSEL: Fjern be- skyttelsesfilmen, før em- hætten installeres.

Overensstemmelseserklæring

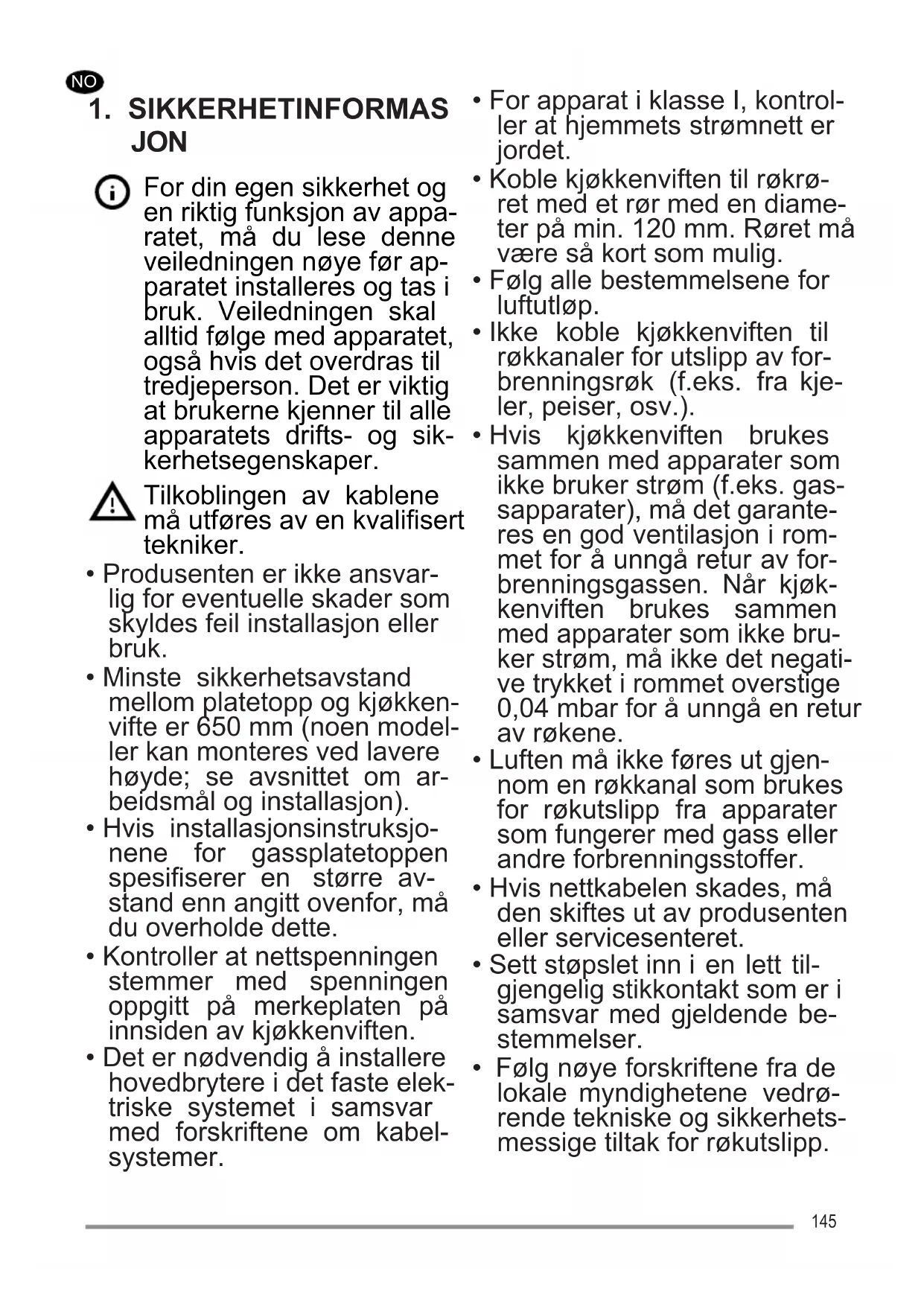

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠️ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkken-vifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.

• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabel-systemer.

• For apparat i klasse I, kontroller at hjemmets strømnett er jordet.

• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
• Følg alle bestemmelsene for luftutløp.
• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).
• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gas-sapparater), må det garante-res en god ventilasjon i rom-met for å unngå retur av forbrenningsgassen. Når kjøk-kenviften brukes sammen med apparater som ikke bru- ker strøm, må ikke det negati- ve trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.
• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett til-gjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

ADVARSEL: Fjern be- skyttelsesfilmene før kjøk- kenviften installeres.

• Bruk kun skruer og beslag som passer til kjøkkenviften.
  ⚠️ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for el-sjokk.
• Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).
• Ikke flambér under kjøkken-viften, fordi en brann kan utvikles.
• Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn med mindre de er under tilsyn.
  • Pass på at barn ikke leker med apparatet.
• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med husholdningsavfallet. Apparatet må leveres til et innsamlingsanlegg for materialgjenvinning av elektriske og elektroniske de- ler. En riktig sluttbehandling av produktet bidrar til å redu- sere eventuelle negative mil- jø- og helsevirkninger som el- lers kan oppstå ved en feil sluttbehandling. For mer informasjon om materialgjenvinning av dette apparatet, kontakt kommunen, renova- sjonsselskapet eller forhand- leren hvor apparatet ble kjøpt.

Samsvarserklæring

Den fulle teksten til Eu-sam-svarserklæringen er tilgjengelig

på følgende nettside ved å fore- ta et søk etter produktkode:

https://www.franke.com/

• Kjøkkenviften er kun utviklet til husholdningsbruk for å fjerne matos fra kjøkkenet.
• Bruk aldri kjøkkenviften til annet formål enn tiltenkt bruk.
• Pass på at det aldri er høyre flammer under kjøkkenviften när den er i bruk.
• Reguler flammestyrken slik at flammen kun dekker grytebunnen, og ikke stikker utover kantene.
  • Vær alltid veldig oppmerksom ved frityrsteking, fordi den varme oljen kan ta fyr.

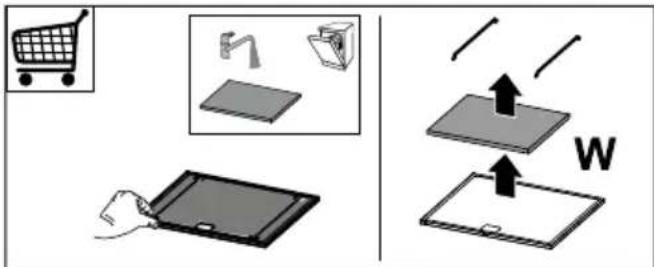

3. RENGJ∅RING OG VEDLIKEHOLD

- Den bløte delen av filteret kan vaskes i oppvaskmaskin minst hver 4. må-

ned, eller oftere ved spesielt intensiv bruk. Dette garanterer god filterfunksjon i opptil maksimalt 5 vaskesykluser før utskifting er nødvendig (W).

- Fettfiltrene kan vaskes i oppvaskmaskin (Z) og må rengjøres hver andre måned, eller hyppigere hvis de er gjenstand for svært intens bruk.

• Bruk kun en fuktig klut og et mildt flytende rengjøringsmiddel til rengjøringen av kjøkkenviften.
• For innvendig og utvendig rengjøring av hetten bør man unngå alkohol- og silikonbaserte produkter.

Hvis produktet eller en av dets deler er i rustfritt stål må det brukes spesifikke rengjøringsprodukter som ikke er sli-pende og følge stålretningen under rengjøring.

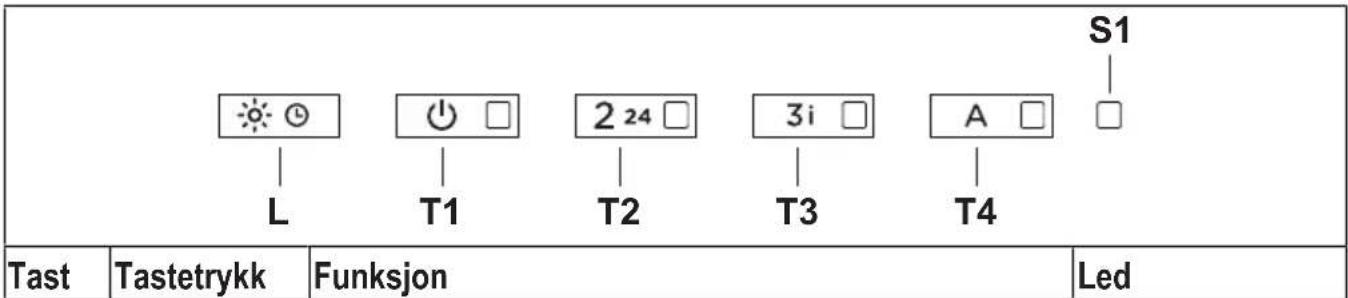

4. KOMMANDOER

L	Kort Lampene vek	sler mellom høy og middels intensitet (på utvalgte modeller) og slukket.	-
	Langt trykk med lampe eller motor påslått	Delay-funksjonAktiverer/Deaktiverer Delay-funksjon (automatisk motorstopp og be-lysning forsinket med 30 min.).Kan ikke aktiveres når Intensiv eller 24h kjører.	Blinkende
	Langt med alle laster avslått (motor og lys)	Aktivere parkoblingsfunksjonFør prosedyren startes opp må man følge anvisningene som er gjengitt i enhetene som skal parkobles.Tilknytningsprosedyre for ventilator og enheter som er kompatible (fjernkontroll). Kun en enkelt fjernkontroll kan tilknyttes. Det henvises til håndboken til den aktuelle enheten for operasjoner som må utføres på disse.Parkoblingsprosedyren varer i 2 minutter. Hvis ingen enheter gjenkjennes i løpet av denne tiden må man kontrollere hvorvidt parkob-lingsprosedyren er blitt startet opp. Det er mulig at maksimalt antall til-knyttede enheter er nådd.	Led-lampe T1 og T2 blinker:Parkoblingsprosedyre pågår.Hvis prosedyren er vel-lykket vil led-lampene T1 og T2 tennes i 2 sekunder.
T1	Kort Slår av/på motoren ved første hastighet. Tent
	Langt trykk med lampe tent	Aktiverer/Deaktiverer alarm i filtre med aktivt karbon.	Alle led-lamper blinker 2 ganger:alarm aktiv.Alle led-lamper tent i 1 sekund:alarm deaktivert.
	Langt med alle laster avslått (motor og lys)	Deaktivere parkoblingsfunksjonKobler fra alle enheter som allerede er blitt tilknyttet ved hjelp av pro-sedyren Aktivere parkoblingsfunksjon.	Hvis prosedyren er vel-lykket vil alle led-lampe-ne T1 og T2 bilinke 5 ganger.
T2	Kort Slår motoren	av/på ved andre hastighet. Tent
	Langt trykk med lampe eller motor påslått	Funksjon 24hAktiverer/deaktiverer motoren i modus luftutveksling 24h, en hastighet som tillater avtrekk i 10 minutter hver time, i 24 timers sykluser.Kan ikke aktiveres i modus Intensiv eller Delay.	Blinkende
	Langt med alle laster avslått (motor og lys)	Wi-Fi forbindelseAktiverer/deaktiverer Wi-Fi funksjonen.Merk: Wi-Fi funksjonen aktiveres når brukeren starter prosedyren for konfigurasjon av Wi-Fi forbindelsen.	Led-lampe S1 blinker:tilkobling til hjemmenett-verk pågår.Led-lampe S1 tent: Wi-Fi aktivert.
T3	Kort Slår på motoren i tredje hastighet. Tent
	Langt trykk med lampe eller motor påslått	Slår på motoren iIntensiv 1hastighet.Denne hastigheten er tidsstyrt til 10 minutter. Når tiden utløper vil systemet automatisk gå tilbake til den tidligere valgte hastigheten. Hvis aktivert med motor avslått vil den gå til AV-modus når tiden løper ut.	Blinkende
		Hold inne tasten (med lampe eller motor påslått) for å slå på motoren ved hastighetenIntensiv 2.Denne hastigheten er tidsstyrt til 6 minutter. Når tiden utløper vil systemet automatisk gå tilbake til den tidligere valgte hastigheten. Hvis aktivert med motor avslått vil den gå til AV-modus når tiden løper ut.
	Langt med alle laster avslått (motor og lys)	Det utføres tilbakestilling av alarm for filtermetning.	Alle led-lamper blinker 3 ganger.
		Varsler omalarm for metning av metalliske fettfiltoreg behovet for å rengjøre disse. Alarmen i ventilatoren vil aktiveres etter 100 effektive driftstimer.	Led-lampene T2 og T3 er tent når ventilator er avslått.
		Varsler omalarm for metning av luktfilter med aktivtkarbon. Alar-men i ventilatoren vil aktiveres etter 200 effektive driftstimer.	Led-lampene T2 og T3 blinker når ventilator er avslått.
T4	Langt med alle laster avslått (motor og lys)	Konfigurasjon av Wi-FiAktiverer/deaktiverer prosedyre for konfigurasjon av Wi-Fi.Før man starter opp prosedyren må man bruke App Franke@Home for å foreta registrering på systemet IOT Franke. Følg deretter anvisningene for å legge til en ny enhet og foreta registrering i hjemmenettverk.Hvis prosedyren ikke er vellykket etter noen minutter, må den deaktiveres ved å holde inne tasten på nytt før man forsøker igjen. Ventilatoren forlater prosedyren hvis den ikke fullføres innen 15 minutter.	Led-lampene T3 og T4 blinker: konfigurasjons-prosedyre pågår.Hvis prosedyren er vellykket vil led-lampene T3 og T4 tennes i 2 sekunder.
Anbefalt sekvens for parkobling mellom enheter:1 - Koblingsfunksjon (se håndboken til fjernkontrollen)2 - Aktivere parkoblingsfunksjon (se håndboken til ventilatoren)3 - Parkobling Fjernkontroll-Ventilator (se håndboken til fjernkontrollen)

5. APP FRANKE@HOME

Appen Franke@Home er tilgjengelig for smarttelefoner med iOS og Android og gjør det mulig å få tilgang til funksjonene til ventilatoren via fjernkontroll.

Ikon Funksjon
	Home page
	Legg til ny enhet
	Händtere brukerprofil
	Tilkoblet til Wi-Fi Franke nett
	Slå av/på ventilator
	Händtere lysanlegg
	Händtere motorhastighet
	Intensiv funksjon

	Funksjon 24h
	Delay-funksjon
	Automatisk funksjon
	Håndtere App-innstillinger

6. FJERNKONTROLL

• Dette apparatet kan styres ved hjelp av en fjernkontroll.
• OBS!: Som første operasjon må man aktivere parkoblingsfunksjonen til fjernkontrollen (det henvises til enhetens håndbok for ytterligere informasjon).

OBS! Noen funksjonen kan kun aktive-res med fjernkontroll (det henvises til enhetens håndbok for ytterligere informasjon).

7. BELYSNING

• Kontakt kundeservice for utskifting ("Kontakt et autorisert servicesenter for kjøp").
• Lamper i risikoklasse 1 i henhold til IEC/EN 62471 på 20 cm avstand, og de unntatt for risikoklasse i henhold til IEC/EN 62471 på 30 cm avstand.

8. BELYSNING

- Kontakt kundeservice for utskifting ("Kontakt et autorisert servicesenter for kjøp").
