Produkttype	Kjøkkenhette
Merke	Franke
Modell	FST DRIP-FREE 60 X/2 KL
Bredde (cm)	60
Minimumsavstand til kokeplate (mm)	650
Diameter på avtrekksrør (mm)	120
Strømforsyning	220-240 V, 50/60 Hz
Elektrisk klasse	I (jording påkrevd)
Kontrolltype	Kapasitiv berøring med 5 taster (T1 til T5)
Suhastigheter	3 hastigheter + intensivhastighet (6 min)
Antidryppsystem	Zero Drip System (kondensbeholder)
Fettfiltre	Metalliske, oppvaskmaskinsikre (hver 2. måned)
Kullfilter	Valgfritt, metningsalarm (200 t)
Belysning	LED, dimbar (høy/middel/av)
Tilkobling	K-Link (paring med induksjonstopp og fjernkontroll)
Automatisk modus	Ja (justerer hastigheten etter induksjonstopp)
Metningsalarmer	Fettfiltre (100 t) og kullfilter (200 t)
Rengjøring av kondensbeholder	Minimum én gang i uken
Utvendig materiale	Rustfritt stål
Vekt (kg)	Omtrent 10

Ofte stilte spørsmål - FST DRIP-FREE 60 X/2 KL FRANKE

Hva er minimumsavstanden mellom kjøkkenhetten og koketoppen?

Minimum sikkerhetsavstand er 650 mm. Sjekk instruksjonene for koketoppen din: hvis de angir en større avstand, følg den.

Hvordan rengjøre fettfiltrene?

Fettfiltrene må rengjøres hver 2. måned (eller oftere ved intensiv bruk). De er oppvaskmaskinsikre. Etter vask kan masken bli mørkere, men det påvirker ikke effektiviteten.

Når må kondensbeholderen tømmes?

Kondensbeholderen må tømmes og rengjøres minst én gang i uken. Etter tømming kan en klut fjerne rester, pass på fjærene.

Hvordan aktivere alarmen for kullfilteret?

Med alle belastninger av (motor og lys), hold T2 nede i ca. 2 sekunder. LED T1 blinker 2 ganger for å bekrefte aktivering.

Kan jeg bruke hetten i resirkulasjonsmodus uten utvendig avtrekk?

Ja, i filtermodus med et kullfilter. I denne modusen kan kullfilteralarmen aktiveres, og intensivhastigheten er ikke lenger begrenset til 6 minutter, men blir uendelig.

Hvordan pare hetten med en induksjonstopp via K-Link?

Sørg for at koketoppen er i paringsmodus. På hetten, med alle belastninger av, hold T4 nede i ca. 2 sekunder. LED T1 og T2 blinker under prosedyren (maks 2 min). Opptil 3 topper kan pares.

Hva gjør jeg hvis T1-indikatoren blinker sakte?

Det er metningsalarmen for kullfilteret (etter 200 timers drift). Bytt filteret, og gjør deretter en tilbakestilling: alle belastninger av, hold T1 nede til T1 blinker 3 ganger.

Kan hetten installeres over en gasskomfyr?

Ja, men overhold minimumsavstanden på 650 mm. Sørg for tilstrekkelig ventilasjon ved samtidig bruk av gassapparater for å unngå tilbakeslag (maks undertrykk 0,04 mbar).

Hvordan bruke automatisk modus?

Trykk kort på T4 for å aktivere AUTO-modus. Hastigheten justeres automatisk etter den parede induksjonstoppen. Når koketoppen slås av, holder hetten siste hastighet i 5 s, går deretter til hastighet 1 i 15 min før den slår seg av.

Hva gjør jeg hvis strømledningen er skadet?

Ikke bruk apparatet. Få ledningen skiftet kun av produsenten eller en autorisert tekniker for å unngå risiko for elektrisk støt.

BRUKSANVISNING FST DRIP-FREE 60 X/2 KL FRANKE

ADVARSEL: Fjern be- skyttelsesfilmen, før em- hætten installeres.

Overensstemmelseserklæring

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠️ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkken-vifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.

• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabel-systemer.

• For apparat i klasse I, kontroller at hjemmets strømnett er jordet.

• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
• Følg alle bestemmelsene for luftutløp.
• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).
• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gas-sapparater), må det garante-res en god ventilasjon i rom-met for å unngå retur av forbrenningsgassen. Når kjøk-kenviften brukes sammen med apparater som ikke bru- ker strøm, må ikke det negati- ve trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.
• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett til-gjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

ADVARSEL: Fjern be- skyttelsesfilmene før kjøk- kenviften installeres.

• Bruk kun skruer og beslag som passer til kjøkkenviften.
  ⚠️ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for el-sjokk.
• Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).
• Ikke flambér under kjøkken-viften, fordi en brann kan utvikles.
• Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn med mindre de er under tilsyn.
  • Pass på at barn ikke leker med apparatet.
• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med husholdningsavfallet. Apparatet må leveres til et innsamlingsanlegg for materialgjenvinning av elektriske og elektroniske de- ler. En riktig sluttbehandling av produktet bidrar til å redu- sere eventuelle negative mil- jø- og helsevirkninger som el- lers kan oppstå ved en feil sluttbehandling. For mer informasjon om materialgjenvinning av dette apparatet, kontakt kommunen, renova- sjonsselskapet eller forhand- leren hvor apparatet ble kjøpt.

Samsvarserklæring

Den fulle teksten til Eu-sam-svarserklæringen er tilgjengelig

på følgende nettside ved å fore- ta et søk etter produktkode:

“https://www.franke.com”

• Kjøkkenviften er kun utviklet til husholdningsbruk for å fjerne matos fra kjøkkenet.
• Bruk aldri kjøkkenviften til annet formål enn tiltenkt bruk.
• Pass på at det aldri er høyre flammer under kjøkkenviften när den er i bruk.
• Reguler flammestyrken slik at flammen kun dekker grytebunnen, og ikke stikker utover kantene.
• Vær alltid veldig oppmerksom ved frityrsteking, fordi den varme oljen kan ta fyr.

- ZERO DRIP SYSTEM gir best ytelse när ventilatoren brukes ved maksimal avtrekkshastighet (tredje hastighet med ventilatoren i avtrekksmodus, intensiv hastighet med ventilatoren i filtreringsmodus, se avsnittet BETJENING). - Det anbefales å la ventilatoren stå på noen minutter etter at stekingen er ferdig.

- Det anbefales å ikke fjerne fettfiltrene med en gang stekingen er ferdig, da det trengs litt tid før kondensen som er blitt samlet i fettfilteret drypper ned i beholderen.

- Åpne alltid frontplaten helt opp.

- Hvis ventilatoren er blitt installert som filtrerende versjon anbefales det å utføre følgende prosedyre: Hold tasten B inne i cirka to sekunder, när alle laster er avslått (motor+lys) aktiveres alarmen for aktivt karbonfilter og den intensive hastigheten er ikke lenger

tidsstyrt til 6 minutter, men har ubegrenset varighet (som de andre hastighetene).

3. RENGJ∅RING OG VEDLIKEHOLD

• For rengjøring av aktivt karbonfilter henvises det til instruksjonsheftet som er vedlagt settet.

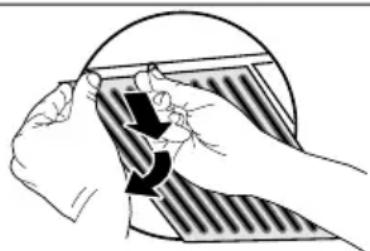

• Fettfiltrene kan vaskes i oppvaskmaskin (Z) og må rengjøres hver andre måned, eller hyppigere hvis de er gjenstand for svært intens bruk.
• Når man vasker i oppvaskmaskin kan metallhåndtaket til fettfilteret innta en mørkere farge, men filtreringsegen-skapene vil fortsatt være de samme.
• Vær oppmerksom så ikke metallfiltrene klemmes sammen.

Z

• Bruk kun en fuktig klut og et mildt flytende rengjøringsmiddel til rengjøringen av kjøkkenviften.
• For innvendig og utvendig rengjøring av hetten bør man unngå alkohol- og silikonbaserte produkter.

Hvis produktet eller en av dets deler er i rustfritt stål må det brukes spesifikke rengjøringsprodukter som ikke er sli-pende og følge stålretningen under rengjøring.

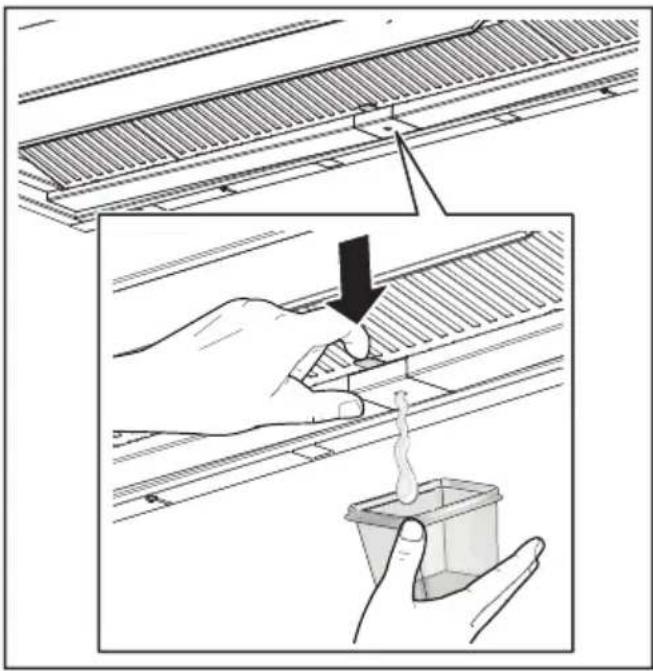

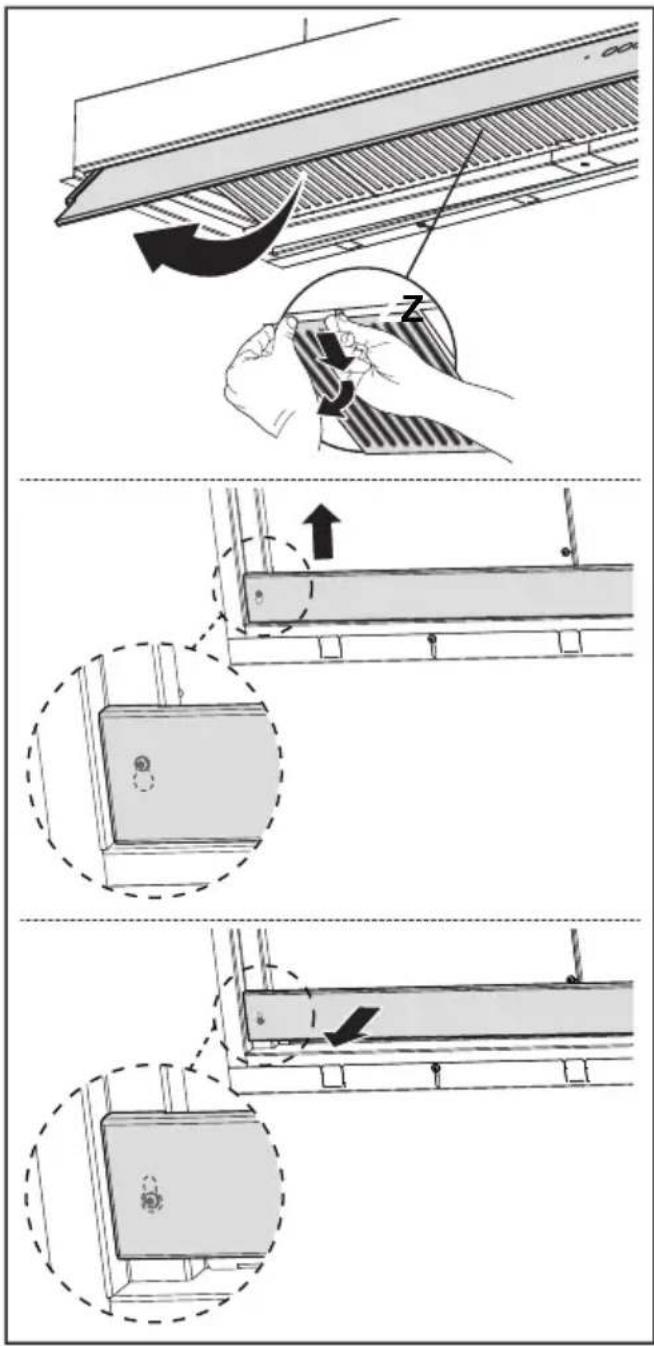

Vedlikehold av kondensbeholder

- Beholderen må tømmes og rengjøres MINST en gang i uken, eller oftere avhengig av bruken av ventilatoren.

• Tørk av ventilatoren när den slås av.
• OBS! Kondensrester kan bli værende på innsiden av beholderen også etter at den er blitt tømt.
• OBS! Når beholderen er blitt fjernet er det mulig å bruke en fille til å fjerne eventuelle kondensrester, men vær oppmerksom på fjærene.

Tast Tastetrykk Funksjon Led
T1	Kort Slår av/på motoren ved første hastighet. På/Av
	Langt med alle laster avslått (motor og lys)	Frakobling K-LinkKobler fra alle K-Link kompatible enheter som er blitt tilknyttet ved hjelp av K-link parkoblingsfunksjon.	Hvis prosedyren er vellykket vil alle led-lampene T1 og T2 blinke 5 ganger.
T2	Kort Slår motoren	av/på ved andre hastighet. T1 og T2 På/Av
	Langt trykk med lampe tent	Aktiverer/Deaktiverer alarm i filtre med aktivt karbon.	T1 blinker 2 ganger:alarm aktiv.T1 blinker 1 gang:alarm deaktivert.
T3	Kort Slår på motoren i tredje hastighet. T1 og T3 På/Av
	Langt trykk med lampe eller motor påslått	Slår på motoren i Intensiv hastighet.Denne hastigheten er tidsstyrt til 6 minutter. Når tiden utløper vil systemet automatisk gå tilbake til den tidligere valgte hastigheten. Hvis aktivert med motor avslått vil den gå til AV-modus når tiden løper ut.Når alarmen for filtre med aktivt karbon er aktivert, vil ikke intensiv hastighet lenger være tidsstyrt til 6 minutter, men være uendelig.	Blinkende
	Langt med alle laster avslått (motor og lys)	Det utføres tilbakestilling av alarm for filtermetning.	T1 blinker 3 ganger.
		Varsler om alarm for metning av metalliske fettfiltre og behovet for å rengjøre disse. Alarmen i ventilatoren vil aktiveres etter 100 effektive driftstimer.	T1 blinker langsomt
		Varsler om alarm for metning av luktfilter med aktivt karbon. Alarmen i ventilatoren vil aktiveres etter 200 effektive driftstimer.	T1 blinker hurtig
T4	Kort Aktiverer/deaktiverer Automatisk funksjon.Hvis man trykker på en hvilken som helst annen knapp vil AUTO deaktiveres.AUTO-modus aktiveres når man trykker på tasten eller slår på den Tilkoblede induksjonstoppen. Ventilatorhastigheten vil innstilles automatisk ved å bruke det høyeste effektnivået til sonene på platetoppen. Når induksjonstoppen slås av holdes den ved siste hastighet i 5 sekunder, deretter hastighet 1 i 15 minutter. Når de 15 minuttene utløper slås motoren av. Lampens status vil ikke modifiseres.	Tent:AUTO-modus aktivert.Slukket:AUTO-modus midlerti-dig deaktivert.
	Langt med alle laster avslått (motor og lys)	Parkobling K-LinkFør prosedyren startes opp må man følge anvisningene som er gjengitt i enhetene som skal parkobles.For informasjon om fjernkontroll se “parkoblingsfunksjon”.Starter tilknytningsprosedyre for ventilator og enheter som er kompatible med K-Link (induksjonstopp eller fjernkontroll). Man kan tilknytte inntil 3 induksjonstopper til en enkelt fjernkontroll. Det henvises til håndboken til den aktuelle enheten for operasjoner som må utføres på disse.Parkoblingsprosedyren varer i 2 minutter. Hvis ingen enheter gjenn kjennes i løpet av denne tiden må man kontrollere hvorvidt parkoblingsprosedyren er blitt startet opp. Det er mulig at maksimalt antall tilknyttede enheter er nädd.	Led-lampe T1 og T2 blinker:Parkoblingsprosedyre pågår.Hvis prosedyren er vellykket vil led-lampene T1 og T2 tennes i 2 sekunder.
T5	Kort	Lampene veksler mellom høy og middels intensitet (på utvalgte modeller) og slukket.	På/Av

Anbefalt sekvens for parkobling mellom enheter:

1 - K-Link modus (se "parkoblingsfunksjon" i håndboken til fjernkontrollen)
2 - K-Link parkoblingsfunksjon (se håndboken til ventilatoren)
3 - Parkobling Fjernkontroll-Ventilator (se håndboken til fjernkontrollen)
4 - K-Link parkoblingsfunksjon (se håndboken til ventilatoren)
5 - Platetopp/Ventilator parkoblingsfunksjon (se håndboken til induksjonstoppen)

5. BELYSNING

• Kontakt kundeservice for utskifting ("Kontakt et autorisert servicesenter for kjøp").
• Lamper i risikoklasse 1 i henhold til IEC/EN 62471 på 20 cm avstand, og de unntatt for risikoklasse i henhold til IEC/EN 62471 på 30 cm avstand.
