FST DRIP-FREE 60 X/2 KL - Hotte FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Franke
Modèle	FST DRIP-FREE 60 X/2 KL
Largeur (cm)	60
Distance minimale au plan de cuisson (mm)	650
Diamètre du conduit d'évacuation (mm)	120
Alimentation électrique	220-240 V, 50/60 Hz
Classe électrique	I (mise à la terre requise)
Type de commande	Tactile capacitive à 5 touches (T1 à T5)
Vitesses d'aspiration	3 vitesses + vitesse intensive (6 min)
Système anti-goutte	Zero Drip System (bac de récupération des condensats)
Filtres à graisse	Métalliques lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Optionnel, alarme de saturation (200 h)
Éclairage	LED, intensité variable (haute/moyenne/éteinte)
Connectivité	K-Link (appairage avec plaque induction et télécommande)
Mode automatique	Oui (ajuste la vitesse selon la plaque induction)
Alarmes de saturation	Filtres à graisse (100 h) et filtre à charbon (200 h)
Nettoyage du bac à condensats	Toutes les semaines minimum
Matériau extérieur	Acier inoxydable
Poids (kg)	Environ 10

FOIRE AUX QUESTIONS - FST DRIP-FREE 60 X/2 KL FRANKE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Vérifiez les instructions de votre table de cuisson : si elles spécifient une distance supérieure, respectez celle-ci.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils sont lavables au lave-vaisselle. Après lavage, leur maille peut foncer, mais cela n'altère pas leur efficacité.

Quand faut-il vider le bac à condensats ?

Le bac à condensats doit être vidé et nettoyé au moins une fois par semaine. Après vidange, un chiffon peut éliminer les résidus, en prenant soin des ressorts.

Comment activer l'alarme du filtre à charbon actif ?

Avec toutes les charges éteintes (moteur et lumières), maintenez la touche T2 enfoncée pendant environ 2 secondes. La LED T1 clignote 2 fois pour confirmer l'activation.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, en mode filtrant avec un filtre à charbon actif. Dans ce mode, l'alarme du filtre à charbon peut être activée, et la vitesse intensive n'est plus limitée à 6 minutes mais devient infinie.

Comment associer la hotte à une plaque induction via K-Link ?

Assurez-vous que la plaque est en mode appairage. Sur la hotte, toutes charges éteintes, maintenez T4 enfoncée pendant environ 2 secondes. Les LED T1 et T2 clignotent pendant la procédure (2 min max). Jusqu'à 3 plaques peuvent être associées.

Que faire si le voyant T1 clignote lentement ?

C'est l'alarme de saturation du filtre à charbon actif (après 200 heures de fonctionnement). Remplacez le filtre, puis effectuez une réinitialisation : toutes charges éteintes, maintenez T1 enfoncée jusqu'à ce que T1 clignote 3 fois.

La hotte peut-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, mais respectez la distance minimale de 650 mm. Assurez-vous d'une ventilation adéquate lors de l'utilisation simultanée d'appareils à gaz pour éviter les refoulements (pression négative max 0,04 mbar).

Comment utiliser le mode automatique ?

Appuyez brièvement sur T4 pour activer le mode AUTO. La vitesse se règle automatiquement en fonction de la plaque induction appairée. À l'extinction de la plaque, la hotte maintient la dernière vitesse 5 s, puis passe en vitesse 1 pendant 15 min avant de s'éteindre.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Faites remplacer le cordon uniquement par le fabricant ou un technicien agréé pour éviter tout risque de décharge électrique.

MODE D'EMPLOI FST DRIP-FREE 60 X/2 KL FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation im-propre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquate-ment ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que

les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠️ Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.

- Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil doté de la fonctionnalité radio sans fil est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité EU est disponible à l'adresse suivante en faisant une recherche par référence produit :

« https://www.franke.com »

Cette référence est disponible sur l'étiquette présente à l'intérieur du produit.

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne déborde pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Le ZERO DRIP SYSTEM offre les meilleures performances quand la hotte est utilisée à la puissance d'aspiration maximale (troisième vitesse avec hotte en mode aspirant, vitesse intensive avec hotte en mode filtrant ; voir paragraphe COMMANDES).
• Il est conseillé de laisser la hotte allumée quelques minutes après la fin de la cuisson.
• Il est conseillé de ne pas retirer les filtres à graisse dès la fin de la cuis-

son afin de laisser le temps au condensat collecté dans le filtre à graisse de se déposer dans le bac.

• Ouvrir toujours le volet jusqu'à sa fin de course.
• En cas de hotte installée en mode filtre, il est conseillé d'effectuer la procédure suivante : en maintenant la touche B enfoncée pendant environ deux secondes, lorsque toutes les charges sont éteintes (moteur + lumières), l'alarme Filtres à charbon actif est activée et la vitesse Intensive n'est plus temporisée à 6 minutes mais a une durée infinie (comme les autres vitesses).

3. NETTOYAGE ET ENTRETIEN

• Pour l'entretien du filtre à charbon actif, se référer à la fiche d'instructions à l'intérieur du kit.

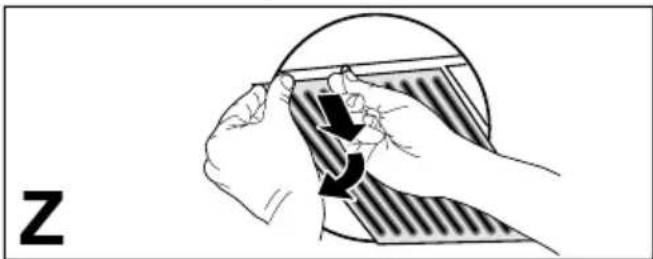

• Les filtres à graisse doivent être nettoyés tous les 2 mois de fonctionnement ou plus fréquemment en cas d'utilisation intensive et peuvent être lavés au lave-vaisselle (Z).
• Lorsqu'ils sont lavés au lave-vais-selle, la maille métallique du filtre à graisse peut devenir plus foncée mais ses caractéristiques filtrantes ne changent pas.
• Faire attention à ne pas écraser les filtres métalliques.

• Nettoyer la hotte à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

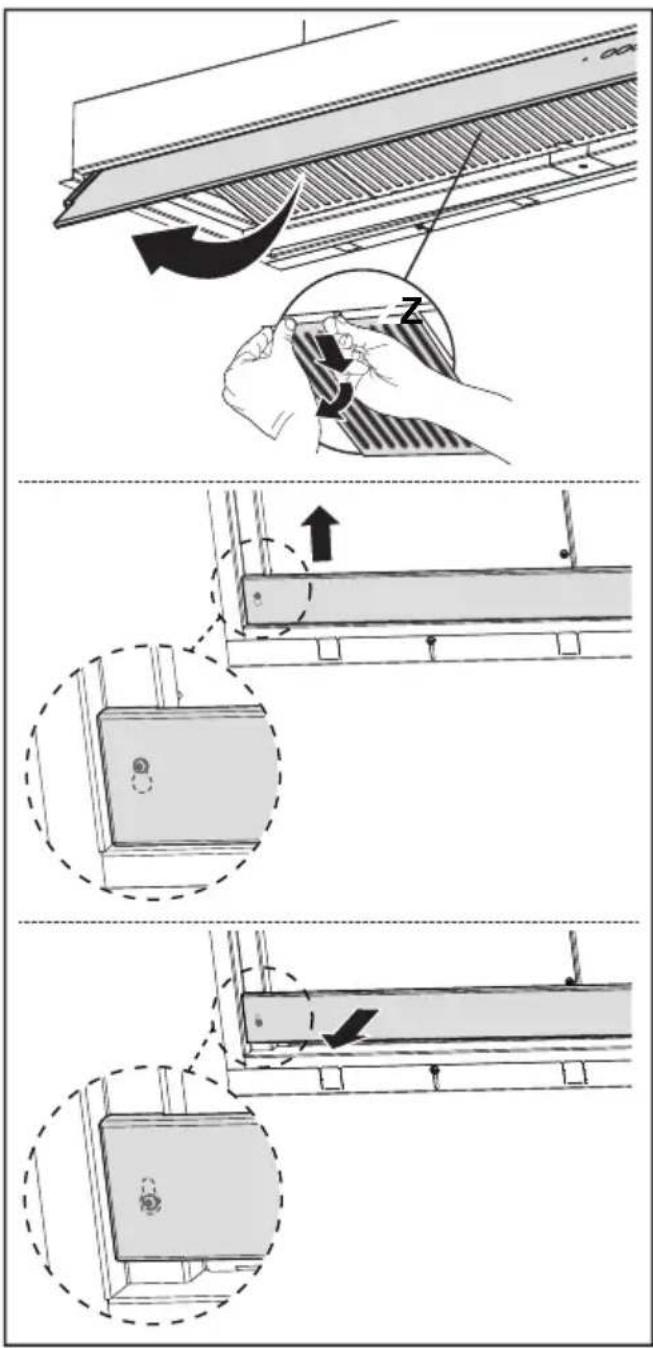

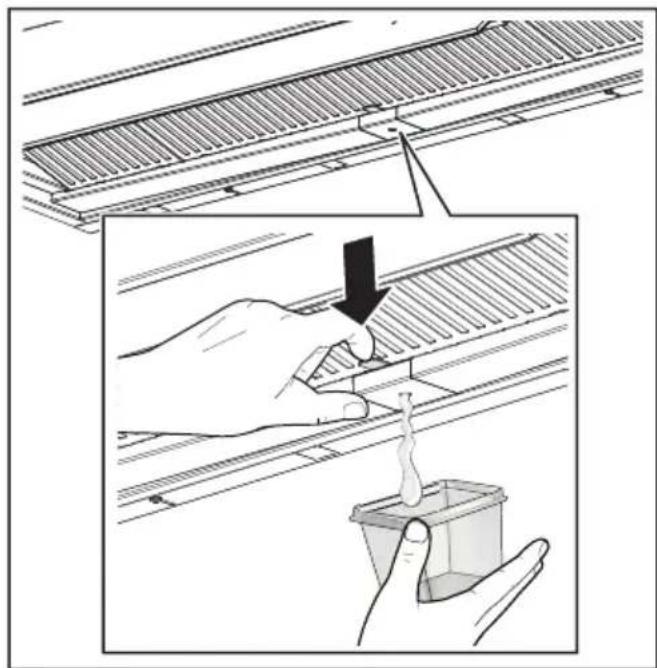

Entretien des bacs à condensats

- Le bac doit être vidé et nettoyé AU MOINS une fois par semaine ou plus fréquemment selon l'utilisation de la hotte.

• Essuyer la hotte une fois qu'elle a été éteinte.
• Attention ! Des résidus de condensat peuvent rester à l'intérieur du bac même après la vidange.
• ATTENTION ! Une fois le bac retiré, on peut utiliser un chiffon pour éliminer toute trace de condensation résiduelle, mais faire attention aux ressorts.

Touche	Pression touche	Fonction LED
T1	Brève Allume/Éteint	nt le moteur à la première vitesse. On / Off
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Désappairage K-LinkLancement de la procédure de suppression de tous les dispositifs compatibles K-Link précédemment associés avec la fonction Appai-rage K-Link.	Quand la procédure se termine avec succès, les LED T1 et T2 cli-gnotent 5 fois.
T2	Brève Allume/Éteint	nt le moteur à la deuxième vitesse.T1 et T2 On / Off
	Longue avec lu-mière allumée	Active/Désactive l'alarme des Filtres à Charbon Actif.	T1 clignote 2 fois: alarme activée.T1 clignote 1 fois: alarme désactivée.
T3	Brève Allume le moteur à la troisième vitesse.T1 et T3 On / Off
	Prolongée avec lumière ou mo-teur allumés	Allume le moteur à la vitesseIntensive.Cette vitesse est active 6 minutes. Passé ce délai, le système se re-met automatiquement à la vitesse précédemment sélectionnée. Acti-vée avec le moteur éteint, elle passe en mode OFF à la fin du temps.Lorsque l'alarme du filtre à charbon est activée, la vitesse inten-sive n'est plus temporisée à 6 minutes mais a une durée infinie.	Clignotant
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Réalisation de la réinitialisation de l'alarme saturation Filtres.	T1 clignote 3 fois.
		Signale l'alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L'alarme se déclenche au bout de 100 heures de travail effectif de la hotte.	T1 clignote lentement
		Signale l'alarme saturation Filtre anti-odeur au Charbon Actif.L'alarme se déclenche au bout de 200 heures de travail effectif de la hotte.	T1 clignote rapidement
T4	Brève Active/Désactive le mode de fonctionnement Automatique.Le mode AUTO se désactive à chaque pression d'autres touches.Le mode AUTO s'active en appuyant sur la touche ou à l'allumage de laPlaque Induction Appairée.La vitesse de la hotte sera automatiquement définie en utilisant le niveau de puissance le plus élevé prê-sent sur les zones de la plaque de cuisson. À l'extinction de la plaque induction, la dernière vitesse définie est maintenue pendant 5 se-condes, suivie de la vitesse 1 pendant 15 minutes. Au bout de 15 min-nutes, le moteur s'éteint. L'état des lumières n'est pas modifié.	Allumé fixe: mode AUTO activé. Éteint: mode AUTO temporai-rement désactivé.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Appairage K-LinkAvant de lancer la procédure, suivre les indications spécifiques dans les manuels des dispositifs à appairer.Pour la télécommande, vois « mode connecté ».Lancement de la procédure d'association de la hotte à des dispositifs compatibles K-Link (plaque à induction ou télécommande). Il est pos-sible d'associer jusqu'à 3 plaques induction et une seule télécom-mande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d'accouplement dure 2 minutes. Si aucun dispositif n'est reconnu dans ce délai, vérifier d'avoir précédemment lancé la procédure des dispositifs à accoupler. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	LED T1 et T2 cligno-tantes: procédure d'accouple-ment en cours.Quand la procédure se termine avec succès, les LED T1 et T2 s'al-lument pendant 2 se-condes.
T5	Brève Les lumières	s'alternent entre haute intensité, moyenne intensité (si présente), et éteintes.	On / Off

Séquence conseillée d'appairage entre les dispositifs :

1 - Mode K-Link (Voir « mode connecté » du manuel de la télécommande)
2 - Appairage K-Link (Voir manuel hotte)
3 - Appairage Télécommande-Hotte (Voir manuel télécommande)
4 - Appairage K-Link (Voir manuel hotte)
5 - Appairage Plaque-Hotte (Voir manuel plaque induction)

5. ÉCLAIRAGE

• Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
• Lampes appartenant au groupe de risque 1 selon IEC/EN62471 à 20 cm de distance et au groupe de risque exempt selon IEC/EN62471 à 30 cm de distance.
