Terméktípus	Páraelszívó
Márka	Franke
Modell	FST DRIP-FREE 60 X/2 KL
Szélesség (cm)	60
Minimális távolság a főzőlaphoz (mm)	650
Kivezetőcső átmérője (mm)	120
Tápellátás	220-240 V, 50/60 Hz
Elektromos osztály	I (földelés szükséges)
Vezérlés típusa	5 érintőgombos kapacitív érzékelő (T1-T5)
Szívási sebességek	3 sebesség + intenzív fokozat (6 perc)
Csepegésgátló rendszer	Zero Drip System (kondenzátumgyűjtő tálca)
Zsírszűrők	Mosogatógépben mosható fém (2 havonta)
Aktív szénszűrő	Opcionális, telítettség riasztás (200 óra)
Világítás	LED, változtatható intenzitás (magas/közepes/ki)
Csatlakoztatás	K-Link (párosítás indukciós főzőlappal és távvezérléssel)
Automatikus üzemmód	Igen (a sebesség beállítása az indukciós főzőlap alapján)
Telítettségi riasztások	Zsírszűrő (100 óra) és szénszűrő (200 óra)
Kondenzátumtálca tisztítása	Minimum hetente
Külső anyag	Rozsdamentes acél
Súly (kg)	Körülbelül 10

Gyakran ismételt kérdések - FST DRIP-FREE 60 X/2 KL FRANKE

Mi a minimális távolság a páraelszívó és a főzőlap között ?

A minimális biztonsági távolság 650 mm. Ellenőrizze a főzőlap utasításait: ha nagyobb távolságot írnak elő, tartsa be azt.

Hogyan tisztítsuk meg a zsírszűrőket ?

A zsírszűrőket 2 havonta (vagy gyakrabban intenzív használat esetén) kell tisztítani. Mosogatógépben moshatók. Mosás után a háló sötétebbé válhat, de ez nem befolyásolja a hatékonyságot.

Mikor kell kiüríteni a kondenzátumtálcát ?

A kondenzátumtálcát hetente legalább egyszer ki kell üríteni és tisztítani. Ürítés után egy ronggyal eltávolíthatók a maradványok, ügyelve a rugókra.

Hogyan aktiváljuk a szénszűrő riasztást ?

Minden terhelés kikapcsolt állapotában (motor és lámpák), tartsa lenyomva a T2 gombot körülbelül 2 másodpercig. A T1 LED kétszer villan az aktiválás megerősítéséhez.

Használhatom a páraelszívót recirkulációs üzemmódban külső elszívás nélkül ?

Igen, szűrő üzemmódban aktív szénszűrővel. Ebben az üzemmódban a szénszűrő riasztás aktiválható, és az intenzív fokozat már nem korlátozódik 6 percre, hanem végtelenné válik.

Hogyan párosítsuk a páraelszívót egy indukciós főzőlappal K-Link-en keresztül ?

Győződjön meg róla, hogy a főzőlap párosítási módban van. A páraelszívón, minden terhelés kikapcsolt állapotában, tartsa lenyomva a T4 gombot körülbelül 2 másodpercig. A T1 és T2 LED villog az eljárás során (max. 2 perc). Legfeljebb 3 főzőlap párosítható.

Mit tegyek, ha a T1 jelzőfény lassan villog ?

Ez az aktív szénszűrő telítettségi riasztása (200 óra működés után). Cserélje ki a szűrőt, majd végezzen alaphelyzetbe állítást: minden terhelés kikapcsolt állapotában tartsa lenyomva a T1 gombot, amíg a T1 háromszor nem villan.

Felszerelhető a páraelszívó gáztűzhely fölé ?

Igen, de tartsa be a minimális 650 mm-es távolságot. Gondoskodjon megfelelő szellőzésről gázkészülékek egyidejű használata esetén a visszaáramlás elkerülése érdekében (maximális negatív nyomás 0,04 mbar).

Hogyan használjam az automatikus üzemmódot ?

Nyomja meg röviden a T4 gombot az AUTO mód aktiválásához. A sebesség automatikusan beáll a párosított indukciós főzőlap alapján. A főzőlap kikapcsolásakor a páraelszívó 5 másodpercig tartja az utolsó sebességet, majd 15 percre 1-es sebességre vált, mielőtt kikapcsol.

Mit tegyek, ha a tápkábel megsérül ?

Ne használja a készüléket. Cseréltesse ki a kábelt kizárólag a gyártóval vagy egy engedélyezett szerelővel az áramütés veszélyének elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ FST DRIP-FREE 60 X/2 KL FRANKE

i Saját biztonsága és a ké- szülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemző-jével.

A vezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelős-ség a nem megfelelő üzembe helyezés vagy használat mi-att bekövetkező esetleges károkért.
• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.

• Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.

• A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.

• Az I. kategóriájú készülékek-nél ellenőrizni kell, hogy az otthoni elektromos hálozat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.
• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.
• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó

vagy a vevőszolgálat szak- embere végezheti.

- A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.

- A füstelvezetésre vonatkozó műszaki és biztonsági teen-dőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

FIGYELMEZTETÉS: Az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

- Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.

FIGYELMEZTETÉS: Áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban fog- laltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.

- Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.

- Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.

- A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne

játszhassanak gyermekek a készülékkel. A készülék tisz-títását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek fel-ügyelve.

- Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

- A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek

- Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.

- Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).

- A terméken, illetve a csoma-goláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatla-

nítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

Megfelelőségi nyilatkozat

A gyártó kijelenti, hogy ez a vezeték nélküli rádió funkcióval rendelkező eszköz megfelel a 2014/53/EU irányelvnek.

Az EU megfelelőségi nyilatko- zat teljes szövege megtalálható a következő internetes oldalon, termékkódos kereséssel:

“https://www.franke.com”

Ezt a kódot megtalálja a termék belsejében lévő címkén.

Frekven-ciasáv	Maximális átvitt tel-jesítmény
2,4 GHz 100 mW max.

2. HASZNÁLAT

• Az elszívó készülék kizárólag háztartási célú használatra, a konyhai szagok eltávolítására szolgál.

• Tilos a készüléket a rendeltetésszerű céloktól eltérő célokra használni.

• Tilos a működésben levő készülék alatt magas lángot hagyni.

• A láng erősségét úgy kell beállítani, hogy az kizárólag a főzőedény aljára irányuljon és ne vegye körbe a főzőedény oldalát.
• Az olajsütőt használat közben végig figyelni kell: a felforrósodott olaj könnyen meggyulladhat.

- A ZERO DRIP SYSTEM akkor nyújtja a legjobb teljesítményt, amikor az elszívót maximális elszívási teljesítményen használja (harmadik sebesség elszívó módban lévő elszívóval, Intenzív sebesség szűrő módban lévő elszívóval, lásd VEZÉRLÉSEK bekezdést).

- Ajánljuk, hogy hagyja bekapcsolva az elszívót pár percig a főzés befejezése után.

- Ajánljuk, hogy ne távolítsa el a zsírszűrőket azonnal a főzés befejezése után, hogy lehetővé tegye, hogy a zsírszűrőben összegyült kondenzvíz a tartályba jusson.

- Mindig ütközésig nyissa ki a kart.

- Ha az elszívó szűrő módban van telepítve, ajánlott a következő eljárás elvégzése: tartsa nyomva kb két má-sodpercig a B gombot, amikor az ösz-szes terhelés kikapcsolt (motor+fények) aktiválódik az Aktívszenes Szűrő riasztása, és az Intenzív se-besség nincs időzítve 6 percre, ha-nem végtelen időzítésű (mint a többi sebesség).

3. ÁPOLÁS ÉS KARBANTARTÁS

- Az aktív szén szűrő karbantartásához olvassa el a készletben található használati utasítást.

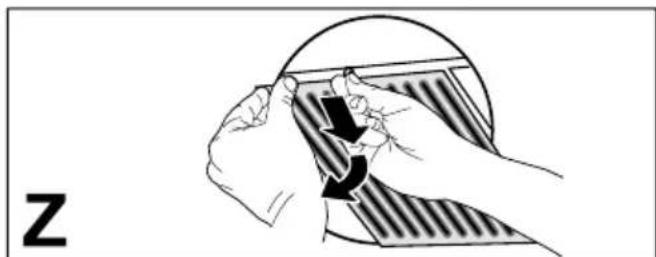

- A zsírszűrőket kéthavi használat után tisztítani kell, illetve intenzív használat esetén gyakrabban. Mosogatógépben is moshatók (Z).

• A mosogatógépes mosás esetén a zsírszűrő fémrácsa besötétülhet, de a szűrő jellegzetessége nem változik.
• Ügyeljen, hogy ne nyomja össze a fém szüröket.

• Tisztítsa meg az elszívót egy nedves ruhával és semleges folyékony tisztítószerrel.
• Az elszívó külső és belső tisztításához kerülje az alkoholos vagy szilikonos termékeket.

Ha a termék vagy egy része rozsdamentos acélból készült, erre alkalmas, nem karcoló terméket használjon a tisztításhoz, és kövesse a csiszolás vonala- it a tisztítás folyamán.

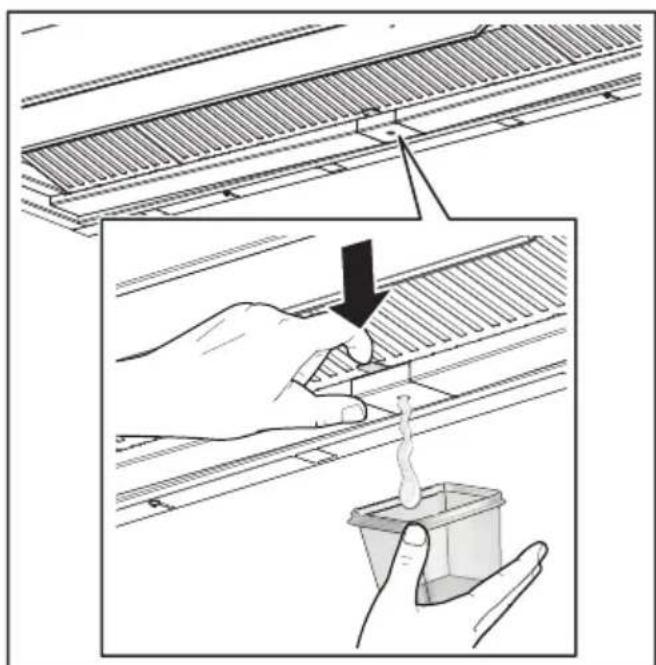

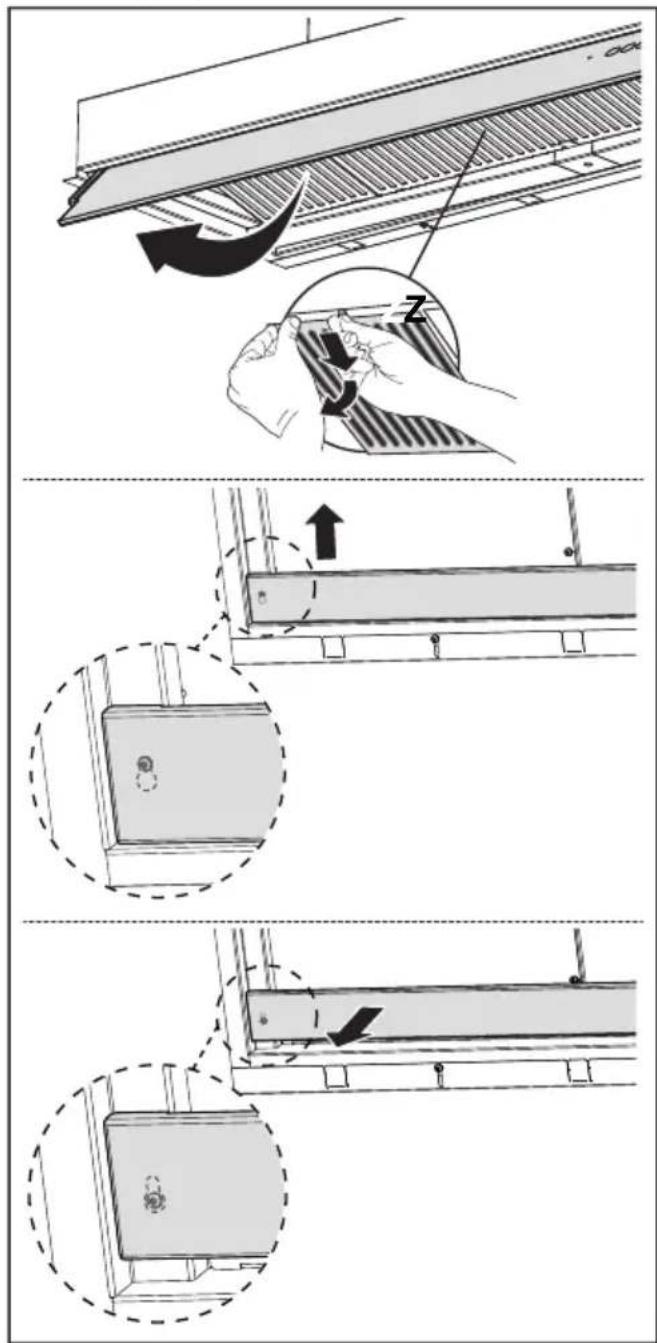

A kondenzvíz-gyűjtő tartály karban- tartása

- A tartályt LEGALÁBB hetente egy-szer ki kell üríteni, illetve gyakrabban, az elszívó használatának függvényé-ben.

- A lekapcsolás után szárítsa meg az elszívót.

• Figyelem! Valamennyi kondenzvíz maradhat a tartályban az ürítési művelet után is.
• FIGYELEM! Miután eltávolította a tartályt, egy ruha segítségével eltávolíthatja a maradék kondenzvizet, de ügyeljen a rugókra.

Gomb	Gomb megnyomás a	Funkció Led
T1	Rövid Bekapcsolja	/Kikapcsolja a motort az első sebességen. On/Off
	Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fé-nyek)	K-Link társítás törléseIndítsa el az összes előzőleg K-Link társítási folyamattal társított K-Link kompatibilis eszköz törlési folyamatát.	A folyamat sikeres befe-jezésekor a T1 és T2 led 5-ször felvillan.
T2	Rövid Bekapcsolja	/Kikapcsolja a motort a második sebességen.T1 és T2 On/Off
	Hosszú, világító fényel	Bekapcsolja/Kikapcsolja azAktívsszenes szűrő riasztást.	A T1 kétszer villan: riasztás aktiválva.A T1 egyszer villan: riasztás kikapcsolva.
T3	Rövid Bekapcsolja	a motort a harmadik sebességen.T1 és T3 On/Off
	Hosszú, bekapcsolt fényel vagy motorral	Bekapcsolja a motort azIntenzívsebességre.Ez a sebesség 6 percre időzített. Az idő lejárta után a rendszer automatikusan visszatér az előzőleg kiválasztott sebességre. Ha kikapcsolt motor mellett aktiválja, az idő letelte után OFF üzemmódba kap-csol.Amikor a szészűrő riasztó be van kapcsolva, az Intenzív sebes-ség nincs 6 percre időzítve, hanem végtelen időtartamú.	Villogó fény
	Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fé-nyek)	Végezze el aSzűrők telítettségi riasztásának visszaállítását.	A T1 háromszor villan.
		A Fémes Zsírszűrők telítettségi riasztását jelzi, és a mosás szük-ségességét. A riasztás a páraelszívó 100 tényleges munkaórája után lép működésbe.	A T1 lassan villog
		Az Aktívsszenes szagszűrő telítettségi riasztását jelzi. A riasztás a páraelszívó 200 tényleges munkaórája után lép működésbe.	A T1 gyorsan villog
T4	Rövid Bekapcsolja	/Kikapcsolja az Automata üzemmódot.Minden egyéb gomb megnyomásakor az AUTO üzemmód kikapcsol. Az AUTO üzemmód bekapcsol a gomb megnyomásakor, vagy aTársított Indukciós Főzőlapbekapcsolásakor. A páraelszívó sebessége automatikusan beáll a főzőlap zónáin lévő legmagasabb szint hasz-nálatakor. Amikor kikapcsolja az indukciós lapot, megmarad az utoljá-ra beállított sebesség 5 másodpercig, majd az 1-es sebesség 15 percig. A 15 perc elteltével a motor lekapcsol. A fények állapotá nem vál-tozik.	Állandó világító:AUTO üzemmód bekap-csolva.Kikapcsolt:AUTO üzemmód átme-netileg kikapcsolva.
	Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fé-nyek)	K-Link társításAz eljárás elindítása elött kövesse a társítandó készülékek kéziköny-vében lévő utasításokat.A távirányítóhoz tekintse meg a „csatlakoztatott mód”-ot.Indítsa el az elszívó társítási eljárását K-Link kompatibilis készülékek-kel (indukciós lap vagy távirányító). Osszesen 3 indukciós lapot társít-hat és egy távirányítót. Tekintse meg a készülékek kézikönyvét az el-végzendő müveletek érdekében.A társítási folyamat 2 percig tart. Ha ennyi időn belül nem ismer felsemmilyen készüléket, ellenőrizze, hogy előzőleg elindította-e a társí-tandó készülékek folyamatát. Lehetséges, hogy elérte a maximális társítható készülékek számát.	T1 és T2 led villog:társítási eljárás folya-matban.A folyamat sikeres befe-jeztével a T1 és T2 led felgyulladnak 2 másod-percre.
T5	Rövid A fények vált	takoznak magas intenzítás, közepes intenzítás (ha van)és kikapcsolt állapot között.	On/Off

Ajánlott készülékek közötti társító folyamat:

1 - K-Link mód (Lásd a „csatlakoztatott mód”-ot a távirányító kézikönyvében)
2 - K-Link társítás (Lásd elszívó kézikönyvét)
3 - Távirányító-Elszívó társítás (Lásd távirányító kézikönyvét)
4 - K-Link társítás (Lásd elszívó kézikönyvét)
5 - Főzőlap-Elszívó társítás (Lásd indukciós lap kézikönyvét)

5. VILÁGÍTÁS

• A csere elvégzése érdekében lépjen kapcsolatba a vevőszolgálattal („Vásárlás esetén forduljon a vevőszolgálathoz”).
• 20 cm távolságból az IEC/EN62471 szerint 1. kockázati csoportba, 30 cm távolságból az IEC/EN62471 szerint kockázatmentes csoportba tartozó égők.
