FCMA 90 C XS A - Hotte FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Franke
Modèle	FCMA 90 C XS A
Largeur	90 cm
Distance minimale de sécurité	650 mm au-dessus de la table de cuisson
Diamètre du conduit d'évacuation	120 mm minimum
Alimentation	Voir plaque signalétique (230 V ~, 50 Hz typique)
Nombre de vitesses	3 vitesses + 2 vitesses Intensive
Fonctions spéciales	Mode 24h, Delay, Connecté (Wi-Fi), Franke@Home, Télécommande
Type de filtres	Filtres métalliques anti-graisse lavables (Z), Filtre à charbon actif (W)
Entretien des filtres métalliques	Nettoyage tous les 2 mois, lavable au lave-vaisselle
Entretien du filtre à charbon	Remplacement tous les 4 mois ou après 5 lavages
Éclairage	LED, groupe de risque 1 (IEC/EN62471)
Compatibilité	App Franke@Home (iOS/Android), Télécommande
Matériau	Acier inoxydable (pour certaines parties)
Classe d'appareil	Classe I (mise à la terre requise)
Utilisation	Usage domestique uniquement

FOIRE AUX QUESTIONS - FCMA 90 C XS A FRANKE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Si la notice de votre table de cuisson à gaz indique une distance supérieure, suivez celle-ci.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques anti-graisse (Z) doivent être nettoyés tous les 2 mois. Ils sont lavables au lave-vaisselle. Utilisez un détergent neutre.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif (W) doit être remplacé au moins tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Il peut être lavé au lave-vaisselle jusqu'à 5 lavages avant remplacement.

Comment activer la fonction Intensive ?

Appuyez longuement sur la touche T3 (si lumière ou moteur allumé) pour activer la vitesse Intensive 1 (10 minutes). Une seconde pression longue active l'Intensive 2 (6 minutes). Après le délai, le moteur revient automatiquement à la vitesse précédente.

Comment fonctionne le mode 24h ?

Appuyez longuement sur T2 pour activer le mode 24h. Le moteur fonctionne en recirculation 10 minutes toutes les heures pendant 24 heures. Ne peut être actif en même temps que les modes Intensive ou Delay.

Comment connecter la hotte à l'application Franke@Home ?

Téléchargez l'application sur votre smartphone. Ensuite, appuyez longuement sur T4 (hotte éteinte) pour lancer la configuration Wi-Fi. Suivez les instructions dans l'application pour ajouter un nouveau dispositif et connecter votre routeur.

Puis-je utiliser une télécommande avec cette hotte ?

Oui, la hotte est compatible avec une télécommande. Avant toute utilisation, activez le mode Connecté sur la télécommande, puis effectuez la procédure de couplage en appuyant longuement sur L (hotte éteinte) pendant 2 minutes.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon d'alimentation endommagé doit être remplacé exclusivement par le fabricant ou par un technicien du service après-vente agréé afin d'éviter tout danger.

Comment réinitialiser l'alarme de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyez longuement sur T3 (hotte éteinte) pour réinitialiser l'alarme. L'alarme des filtres métalliques se déclenche après 100 heures, celle du charbon après 200 heures.

Comment coupler la télécommande avec la hotte ?

Assurez-vous que la télécommande est en mode Connecté (voir son manuel). Ensuite, sur la hotte éteinte, appuyez longuement sur L jusqu'à ce que les LED T1 et T2 clignotent. La procédure dure 2 minutes. En cas de succès, les LED s'allument 2 secondes.

MODE D'EMPLOI FCMA 90 C XS A FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages eventuellement dus à une installation ou à une utilisation im-propre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquate-ment ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que

les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠️ Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.

- Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil disposant de la fonction radio est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de conformité EU est disponible à l'adresse suivante en faisant une recherche par référence produit :

https://www.franke.com/

Cette référence est disponible sur l'étiquette présente à l'intérieur du produit.

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

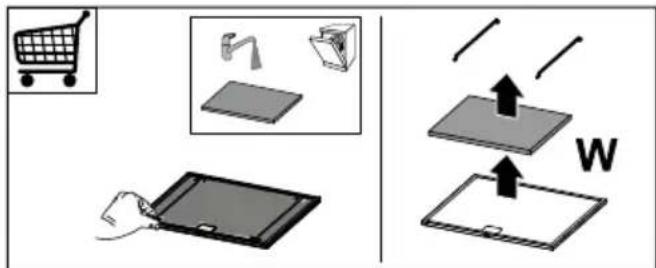

3. NETTOYAGE ET ENTRETIEN

- La partie spongieuse du filtre peut être lavée au lave-vaisselle au moins tous les 4 mois ou plus fréquemment en cas d'utilisation particulièrement intense, en garantissant ainsi le fonctionnement jusqu'à un maximum de 5 lavages avant son remplacement (W).

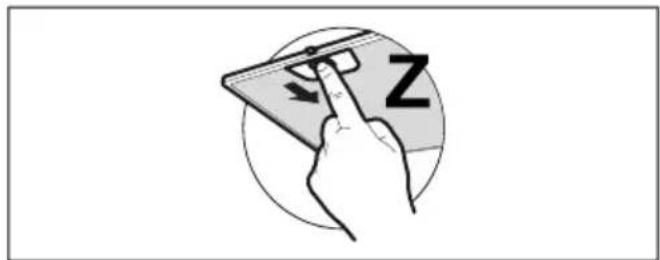

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

- Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre. - Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

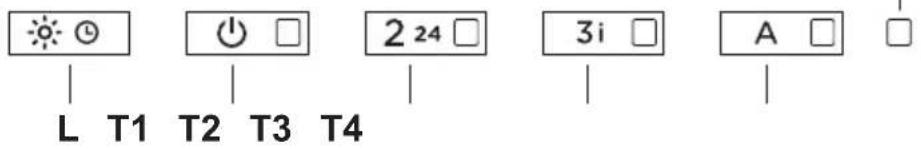

4. COMMANDES

S1|
Touche	Pression touche	Fonction LED
L	Brève Les lumières	s’alternent entre haute intensité, moyenne intensité (si présente), et éteintes.	-
	Prolongée avec lumière ou moteur allumés	Fonction DelayActive/désactive la fonction Delay (arrêt automatique du moteur et éclairage retardé de 30').Ne peut être activée avec Intensive ou 24h allumées.	Clignotant
	Longue avec toutes les charges éteintes (moteur et lumières)	Couplage Mode connectéAvant de lancer la procédure, suivre les indications spécifiques dans les manuels des dispositifs à appairer.La procédure d’association de la hotte aux dispositifs compatibles (télécommande) est lancée. Une seule télécommande peut être associée. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d’accouplement dure 2 minutes. Si aucun dispositif n’est reconnu dans ce délai, vérifier d’avoir précédemment lancé la procédure des dispositifs à accoupler. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	LED T1 et T2 clignotantes:procédure d’accouplement en cours.Quand la procédure se termine avec succès,les LED T1 et T2 s’allument pendant 2 secondes.
T1	Brève Allume/Éteint le moteur à la première vitesse. Fixe
	Longue avec lumière allumée	Active/Désactive l’alarme des Filtres à Charbon Actif.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Découplage Mode ConnectéLa procédure de suppression de tous les dispositifs compatibles pré-cédemment associés avec la fonction Couplage est lancée.
T2	Brève Allume/Éteint le moteur à la deuxième vitesse. Fixe
	Prolongée avec lumière ou mo-teur allumés	Fonction 24hActive/désactive le moteur au mode Recirculation Air 24h, une vitesse qui permet une aspiration de 10 minutes toutes les heures, pour un cycle de 24 heures.Ne peut être activée si le mode Intensive ou Delay est activé.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Connexion Wi-FiActive/Désactive la fonction de Connexion Wi-Fi.Remarque : la fonction Wi-Fi est automatiquement activée quand l’utilisateur demande la procédure de configuration Wi-Fi.
T3	Brève Allume le m oteur à la troisième vitesse. Fixe
	Prolongée avec lumière ou mo-teur allumés	Allume le moteur à la vitesseIntensive 1.Cette vitesse est active 10 minutes. Passé ce délai, le système se re-met automatiquement à la vitesse précédemment sélectionnée. Acti-vée avec le moteur éteint, elle passe en mode OFF à la fin du temps.
		En appuyant de nouveau sur la touche avec une pression longue (avec lumière ou moteur allumé), le moteur s’allume à la vitesseIntensive 2.Cette vitesse est active 6 minutes. Passé ce délai, le système se re-met automatiquement à la vitesse précédemment sélectionnée. Acti-vée avec le moteur éteint, elle passe en mode OFF à la fin du temps.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Réalisation de la réinitialisation de l’alarme saturation Filtres.
		Signale l’alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L’alarme se déclenche au bout de 100 heures de travail effectif de la hotte.
		Signale l’alarme saturation Filtre anti-odeur au Charbon Actif.L’alarme se déclenche au bout de 200 heures de travail effectif de la hotte.
T4	Longue avec toutes les charges éteintes (moteur et lu-mières)	Configuration Wi-FiActive/Désactive la procédure de configuration Wi-Fi.Avant de lancer la procédure, utiliser l’Application Franke@Home pour effectuer l’enregistrement dans le système IOT Franke. Suivre ensuite les indications pour ajouter un nouveau dispositif et pour effectuer l’enregistrement du routeur domestique.Si la procédure ne se termine pas correctement au bout de quelques minutes, la désactiver en appuyant de nouveau sur la touche avec une pression prolongée, avant de tenter de nouveau. La hotte quitte dans tous les cas la procédure si celle-ci ne se conclut pas avec succès dans les 15 minutes.
Séquence conseillée d’appairage entre les dispositifs :1 - Mode Connecté (voir manuel télécommande)2 - Couplage Mode Connecté (voir manuel hotte)3 - Appairage Télécommande-Hotte (Voir manuel télécommande)

5. APP FRANKE@HOME

L'Application Franke@Home est disponible pour Smartphone iOS et Android et permet d'accéder à toutes les fonctions de la hotte à travers une interaction à distance.

Icône	Fonction
	Accueil
	Ajouter nouveau dispositif
	Gestion profil utilisateur
	Connecté au réseau Wi-Fi Franke
	Extinction/allumage hotte
	Gestion système d'éclairage
	Gestion vitesse moteur
	Fonction Intensive
	Fonction 24h
	Fonction Delay
	Fonction Automatique
	Gestion paramètres Appli

6. TÉLÉCOMMANDE

• Cet appareil peut être commandé au moyen d'une télécommande.
• ATTENTION : comme première opération sur la télécommande activer la Modalité Connectée (se référer au manuel du dispositif pour plus de détails).

ATTENTION : certaines fonctions peuvent uniquement être activées avec la télécommande (se référer au manuel du dispositif pour plus de précisions).

7. ÉCLAIRAGE

• Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
• Lampes appartenant au groupe de risque 1 selon IEC/EN62471 à 20 cm de distance et au groupe de risque exempt selon IEC/EN62471 à 30 cm de distance.

8. ÉCLAIRAGE

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
