| Terméktípus | Elszívó páraelszívó |
| Márka | Franke |
| Modell | FCMA 90 C XS A |
| Szélesség | 90 cm |
| Minimális biztonsági távolság | 650 mm a főzőlap felett |
| Elszívócső átmérője | minimum 120 mm |
| Tápellátás | Lásd az adattáblát (230 V ~, 50 Hz jellemző) |
| Sebességek száma | 3 sebesség + 2 Intenzív sebesség |
| Különleges funkciók | 24 órás üzemmód, Késleltetés, Csatlakoztatott (Wi-Fi), Franke@Home, Távirányító |
| Szűrők típusa | Mosható fém zsírszűrők (Z), Aktív szénszűrő (W) |
| Fém szűrők karbantartása | Tisztítás 2 havonta, mosogatógépben mosható |
| Szénszűrő karbantartása | Csere 4 havonta vagy 5 mosás után |
| Világítás | LED, kockázati csoport 1 (IEC/EN62471) |
| Kompatibilitás | Franke@Home alkalmazás (iOS/Android), Távirányító |
| Anyag | Rozsdamentes acél (egyes részekhez) |
| Készülékosztály | I. osztály (földelés szükséges) |
| Használat | Kizárólag háztartási használatra |
Gyakran ismételt kérdések - FCMA 90 C XS A FRANKE
Felhasználói kérdések a következőről FCMA 90 C XS A FRANKE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét FCMA 90 C XS A - FRANKE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. FCMA 90 C XS A márka FRANKE.

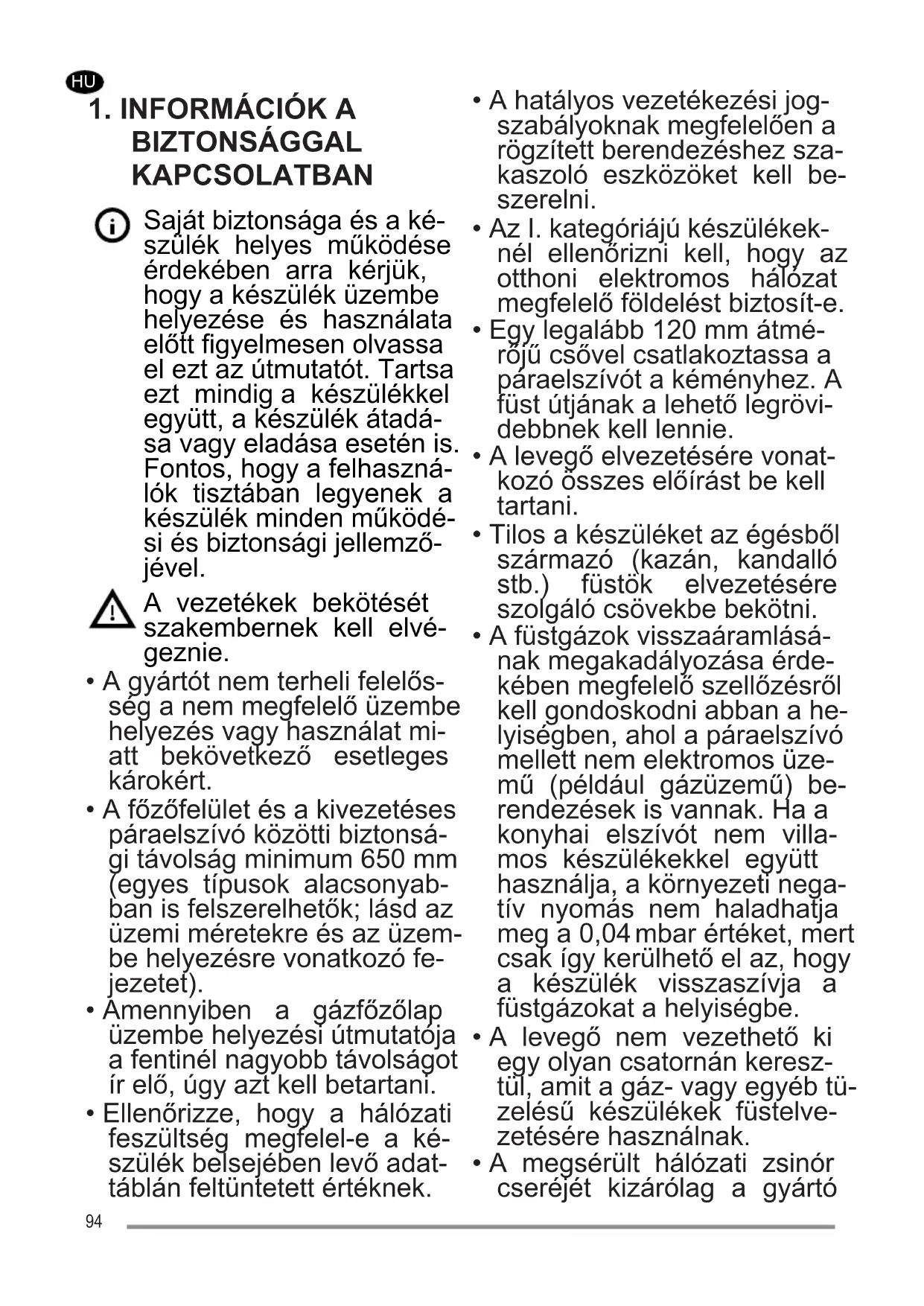

HASZNÁLATI ÚTMUTATÓ FCMA 90 C XS A FRANKE
i Saját biztonsága és a ké- szülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadá- sa vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működé- si és biztonsági jellemző- jével.
A vezetékek bekötését szakembernek kell elvégeznie.
- A gyártót nem terheli felelős-ség a nem megfelelő üzembe helyezés vagy használat mi-att bekövetkező esetleges károkért.
- A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
- Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.
-
Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.
-
A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
- Az I. kategóriájú készülékek-nél ellenőrizni kell, hogy az otthoni elektromos hálozat megfelelő földelést biztosít-e.
- Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
- A levegő elvezetésére vonatkozó összes előírást be kell tartani.
- Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.
- A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
- A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
- A megsérült hálózati zsinór cseréjét kizárólag a gyártó
vagy a vevőszolgálat szak- embere végezheti.
- A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
- A füstelvezetésre vonatkozó műszaki és biztonsági teen-dőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.
FIGYELMEZTETÉS: Az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.
- Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.
FIGYELMEZTETÉS: Áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban fog- laltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.
- Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.
- Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
- A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne
játszhassanak gyermekek a készülékkel. A készülék tisz-títását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek fel-ügyelve.
- Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.
- A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.
A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek
- Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
- Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).
- A terméken, illetve a csoma-goláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatla-
nítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.
Megfelelőségi nyilatkozat
A gyártó kijelenti, hogy ez a rádió funkcióval rendelkező készülék megfelel a 2014/53/EU irányelvnek.
Az EU megfelelőségi nyilatko- zat teljes szövege megtalálható a következő internetes oldalon, termékkódos kereséssel:
https://www.franke.com/
Ezt a kódot megtalálja a termék belsejében lévő címkén.
| Frekven-ciasáv | Maximális átvitt tel-jesítmény |
| 2,4 GHz 100 mW max. | |
2. HASZNÁLAT
- Az elszívó készülék kizárólag háztartási célú használatra, a konyhai szagok eltávolítására szolgál.
- Tilos a készüléket a rendeltetésszerű céloktól eltérő célokra használni.
- Tilos a működésben levő készülék alatt magas lángot hagyni.
- A láng erősségét úgy kell beállítani, hogy az kizárólag a főzőedény aljára irányuljon és ne vegye körbe a főzőedény oldalát.
- Az olajsütőt használat közben végig figyelni kell: a felforrósodott olaj könnyen meggyulladhat.

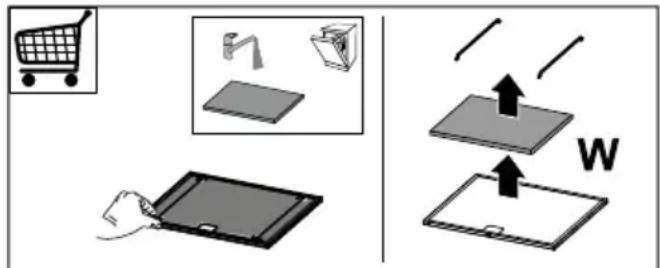

3. ÁPOLÁS ÉS KARBANTARTÁS
- A szűrő szivacsos része legalább 4 havonta vagy – nagyon intenzív használat esetén – ennél gyakrabban mosható mosogatógépben, amivel a csere előtt legfeljebb 5 mosásig garantálható a működés (W).
- A zsírszűrőket kéthavi használat után tisztítani kell, illetve intenzív használat esetén gyakrabban. Mosogatógépben is moshatók (Z).
- Tisztítsa meg az elszívót egy nedves ruhával és semleges folyékony tisztítószerrel. - Az elszívó külső és belső tisztításához kerülje az alkoholos vagy szilikonos termékeket.
Ha a termék vagy egy része rozsdamentos acélból készült, erre alkalmas, nem karcoló terméket használjon a tisztításhoz, és kövesse a csiszolás vonala- it a tisztítás folyamán.

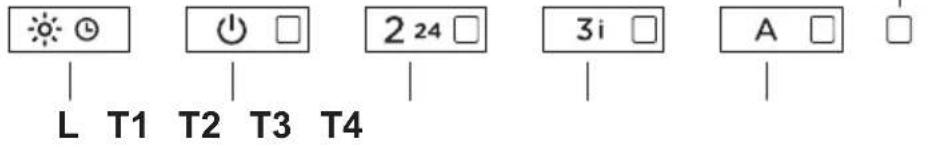

4. KEZELŐSZERVEK
S1| | |||
| Gomb | Gomb megnyomás a | Funkció Led | |
| L | Rövid A fények váltakoznak magas intenzitás, közepes intenzitás (ha van) és kikapcsolt állapot között. | - | |
| Hosszú, bekapcsolt fennyel vagy motorral | Késleltetés funkcióBekapcsolja/Kikapcsolja a késleltetési funkciót (a motor automatikus lekapcsolását és a késleltetett világítást 30 perccel).Nem aktiválható Intenzív vagy 24h belépés mellett. | Villogó fény | |
| Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fények) | Csatlakoztatott mód párosításAz eljárás elindítása előtt kövesse a társítandó készülékek kézikönyvében lévő utasításokat.Megkezdődik az elszívó és a kompatibilis eszközök (távirányító) párosításának folyamata. Csak egy távirányító társítható. Tekintse meg a készülékek kézikönyvét az elvégzendő műveletek érdekében.A társítási folyamat 2 percig tart. Ha ennyi időn belül nem ismer fel semmilyen készüléket, ellenőrizze, hogy előzőleg elindította-e a társí-tandó készülékek folyamatát. Lehetséges, hogy elérte a maximális társítható készülékek számát. | T1 és T2 led villog: társítási eljárás folyamatban.A folyamat sikeres befejeztével a T1 és T2 led felgyulladnak 2 másod-percre. | |
| T1 | Rövid Bekapcsolja | /Kikapcsolja a motort az első sebességen. Állandó | |
| Hosszú, világító fennyel | Bekapcsolja/Kikapcsolja az Aktívsszenes szűrő riasztást. | Az összes led 2-szer vil-lan:riasztás aktiválva.Az összes led kigyullad 1 másodpercre:riasztás kikapcsolva. | |
| Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fények) | Leválasztott csatlakoztatott módMegkezdődik az összes kompatibilis eszköz törlésének folyamata, amely korábban a Párosítás funkcióhoz volt társítva. | A folyamat sikeres befe-jezésekor a T1 és T2 led 5-ször felvillan. | |
| T2 | Rövid Bekapcsolja | /Kikapcsolja a motort a második sebességen. Állandó | |
| Hosszú, bekapcsolt fennyel vagy motorral | 24h funkcióBekapcsolja/Kikapcsolja a motort 24h Légsere módban, olyan se-bességgel, amely lehetővé tesz óránként 10 perces elszívást 24 órásciklus alatt.Nem aktiválható, ha az Intenzív vagy a Késleltetett mód be van kap-csolva. | Villogó fény | |
| Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fények) | Wi-Fi csatlakozásBekapcsolja/Kikapcsolja a Wi-Fi csatlakozás működését.Megjegyzés: A Wi-Fi funkció automatikusan bekapcsol, amikor a fel-hasznaló a Wi-Fi konfiguráció folyamatát kéri. | S1 led villog:csatlakozás az otthoni hálózathoz folyamatban.S1 led állandó: Wi-Fi csatlakozás aktiválva. | |
| T3 | Rövid Bekapcsolja | a motort a harmadik sebességen. Állandó | |
| Hosszú, bekapcsolt fénnyel vagy motorral | Bekapcsolja a motort az Intenzív 1 sebességre.Ez a sebesség 10 percre időzített. Az idő lejárta után a rendszer automatikusan visszatér az előzőleg kiválasztott sebességre. Ha kikapcsolt motor mellett aktiválja, az idő letelte után OFF üzemmódba kapcsol. | Villogó fény | |
| Ha ismét hosszan megnyomja a gombot (bekapcsolt fénnyel vagy motorral), bekapcsolja a motort az Intenzív 2 sebességre.Ez a sebesség 6 percre időzített. Az idő lejárta után a rendszer automatikusan visszatér az előzőleg kiválasztott sebességre. Ha kikapcsolt motor mellett aktiválja, az idő letelte után OFF üzemmódba kapcsol. | |||
| Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fények) | Végezze el a Szűrők telítettségi riasztásának visszaállítását. | Az összes led 3-szor vil-lan. | |
| A Fémes Zsírszűrők telítettségi riasztását jelzi, és a mosás szük-ségességét. A riasztás a páraelszívó 100 tényleges munkaórája után lép működésbe. | A T2 és T3 led folyama-tosan világítanak kikap-csolt páraelszívó mel-lett. | ||
| Az Aktívszenes szagszűrő telítettségi riasztását jelzi. A riasztás a páraelszívó 200 tényleges munkaórája után lép működésbe. | A T2 és T3 led villog ki-kapcsolt elszívóval. | ||
| T4 | Hosszú, amikor az összes töltés ki van kapcsolva (motorok és fények) | Wi-Fi konfigurációBekapcsolja/Kikapcsolja a Wi-Fi konfigurációs eljárást.Az eljárás megkezdése előtt használja a Franke@Home alkalma-zást, hogy regisztráljon az IOT Franke rendszerben. Ezután kövesse az új készülék hozzáadásával kapcsolatos utasításokat, és hogy regisztráljon az otthoni routerhez.Ha a folyamat nem fejeződik be sikeresen pár perc után, mielőtt újra próbálkozna, kapcsolja ki a gomb ismételt hosszú lenyomásával. Az elszívó mindenképp kilép a folyamatból, ha az nem fejeződik be sike-resen 15 percen belül. | T3 és T4 led villog: konfigurációs eljárás fo-lyamatban.A folyamat sikeres befe-jeztével a T3 és T4 led felgyulladnak 2 másod-percre. |
| Ajánlott készülékek közötti társító folyamat:1 - Csatlakoztatott mód (Lásd a távirányító kézikönyvét)2 - Csatlakoztatott mód párosítás (Lásd az elszívó kézikönyvét)3 - Távirányító-Elszívó társítás (Lásd távirányító kézikönyvét) | |||

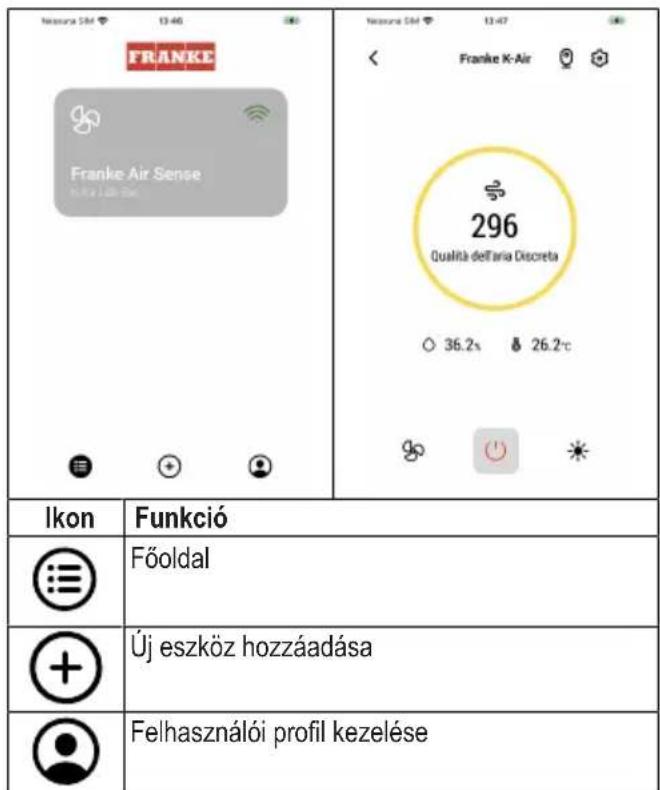

5. FRANKE@HOME
ALKALMAZÁS
A Franke@Home alkalmazás elérhető iOS és Android okostelefonokról, és lehetővé teszi, hogy hozzáférjen az elszívó összes funkciójához egy távoli interakción keresztül.
 | Csatlakoztatva a Franke Wi-Fi hálózathoz |
 | Elszívó Kikapcsolása/Bekapcsolása |
 | Világító berendezés kezelése |
 | Motor sebességének kezelése |
 | Intenzív funkció |
 | 24h funkció |
 | Késleltetés funkció |
 | Automata funkció |
 | App beállításainak kezelése |
6. TÁVIRÁNYÍTÓ
- Ezt a készüléket egy távirányítóval lehet vezérelni.
- FIGYELEM: első műveletként aktiválja a távirányítón a Csatlakoztatott módot (a további részletekért lásd a készülék kézikönyvét).
FIGYELEM: bizonyos funkciókat csak a távirányítóval lehet aktiválni (rtovábbi részletekért tekintse meg a készülék kézikönyvét).
7. VILÁGÍTÁS
- A csere elvégzése érdekében lépjen kapcsolatba a vevőszolgálattal („Vásárlás esetén forduljon a vevőszolgálathoz”).
- 20 cm távolságból az IEC/EN62471 szerint 1. kockázati csoportba, 30 cm távolságból az IEC/EN62471 szerint kockázatmentes csoportba tartozó égők.
8. VILÁGÍTÁS
- A csere elvégzése érdekében lépjen kapcsolatba a vevőszolgálattal („Vásárlás esetén forduljon a vevőszolgálathoz”).
