NÁVOD K OBSLUZE FCMA 90 C XS A FRANKE

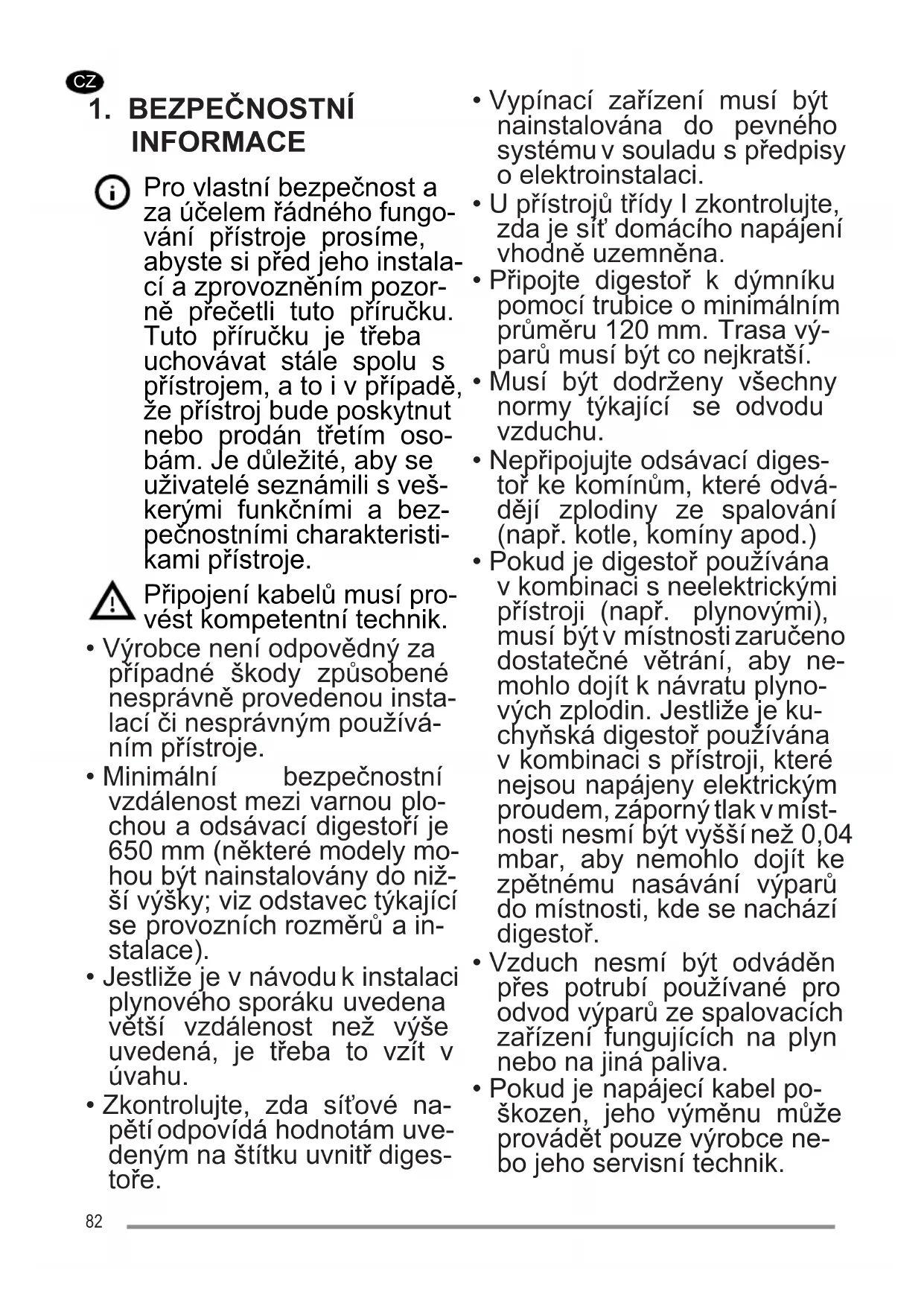

INFORMACE Pro vlastní bezpečnost a za účelem řádného fungo- vání přístroje prosíme, abyste si před jeho instala- cí a zprovozněním pozor- ně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím oso- bám. Je důležité, aby se uživatelé seznámili s veš- kerými funkčními a bez- pečnostními charakteristi- kami přístroje. Připojení kabelů musí pro- vést kompetentní technik.

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou insta- lací či nesprávným používá- ním přístroje.

• Minimální bezpečnostní vzdálenost mezi varnou plo- chou a odsávací digestoří je 650 mm (některé modely mo- hou být nainstalovány do niž- ší výšky; viz odstavec týkající se provozních rozměrů a in- stalace).

• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu.

• Zkontrolujte, zda síťové na- pětí odpovídá hodnotám uve- deným na štítku uvnitř diges- toře.

• Vypínací zařízení musí být nainstalována do pevného systému v souladu s předpisy o elektroinstalaci.

• U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.

• Připojte digestoř k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa vý- parů musí být co nejkratší.

• Musí být dodrženy všechny normy týkající se odvodu vzduchu.

• Nepřipojujte odsávací diges- toř ke komínům, které odvá- dějí zplodiny ze spalování (např. kotle, komíny apod.)

• Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby ne- mohlo dojít k návratu plyno- vých zplodin. Jestliže je ku- chyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v míst- nosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

• Vzduch nesmí být odváděn přes potrubí používané pro odvod výparů ze spalovacích zařízení fungujících na plyn nebo na jiná paliva.

• Pokud je napájecí kabel po- škozen, jeho výměnu může provádět pouze výrobce ne- bo jeho servisní technik. 82• Připojte zástrčku do zásuvky odpovídající normám a ve snadno přístupné poloze.

• Při realizaci technických a bezpečnostních rozměrů pro odvod výparů je třeba pečlivě dodržovat předpisy stanove- né místními orgány. UPOZORNĚNÍ: Před in- stalací digestoře odstraň- te ochranné fólie.

• Použijte pouze šrouby a spo- jovací materiál vhodného ty- pu pro digestoř. UPOZORNĚNÍ: nebude-li provedena montáž šroubů nebo upevňovacích zaří- zení podle tohoto návodu, mohlo by vzniknout ne- bezpečí zasažení elektric- kým proudem.

• Nepozorujte přímo optickými přístroji (dalekohledem, lu- pou….).

• Pod kuchyňskou digestoří nepřipravujte flambované po- krmy, je zde nebezpečí požá- ru.

• Tento přístroj může být použí- ván dětmi ve věku nad 8 let a osobami se sníženými psy- cho-fyzicko-smyslovými schopnostmi nebo bez patřič- ných zkušeností a znalostí, pokud jsou pod pečlivým do- hledem nebo byly seznáme- ny s pokyny k použití přístroje bezpečným způsobem a ro- zumí jeho rizikům. Zkontroluj- te, zda si děti nehrají s přístro- jem. Čištění a údržba, které mají být vykonávány uživate- lem, nesmí být prováděny dětmi, pokud nejsou pod do- hledem.

• Děti musí být pod dohledem, kontrolujte, aby si nehrály s přístrojem.

• Přístroj nesmí být používán osobami (včetně dětí) se sní- ženými psycho-fyzicko-smy- slovými schopnostmi nebo s nedostatečnými zkušenost- mi či znalostmi, s výjimkou případů, kdy jsou pod dosta- tečným dohledem a byly do- statečně poučeny. Přístupné části mohou při používání varných přístro- jů dosahovat vysokých teplot.

• Vyčistěte a/nebo vyměňte fil- try po uvedené době (nebez- pečí vznícení). Řiďte se od- stavcem Údržba a čištění.

• Pokud je digestoř používána současně s plynovými pří- stroji nebo přístroji, které pou- žívají nějaké jiné palivo, v místnosti musí být vhodné vě- trání (neaplikuje se na přístro- je, které pouze vypouštějí vzduch do místnosti)

• Symbol na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvido- ván jako normální domácí od- pad. Výrobek, který má být lik- vidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabrá- nění případného negativního 83dopadu na životní prostředí a na zdraví osob, který by moh- la mít nesprávně provedená likvidace. Podrobnější infor- mace o recyklaci tohoto vý- robku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste výrobek zakoupili. Prohlášení o shodě Výrobce prohlašuje, že toto za- řízení s bezdrátovým provozem je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na následu- jící internetové adrese při zadá- ní kódu výrobku: https://www.franke.com/ Tento kód naleznete na štítku umístěném uvnitř výrobku. Frekvenč- ní pásma Maximální přená- šený výkon 2,4 GHz 100 mW max.

• Odsávací digestoř je navržena výluč- ně pro domácí použití, k odstraňování pachů z kuchyně.

• Nikdy nepoužívejte digestoř k jiným účelům než k těm, pro které je urče- na.

• Nikdy nenechávejte pod digestoří při chodu vysoký plamen.

• Seřiďte intenzitu plamene tak, aby byl nasměrován pouze na dno varné ná- doby a ujistěte se, aby nešlehal po je- jích stranách.

• Kontrolujte fritovací hrnce během po- užívání: příliš zahřátý olej by se mohl vznítit.

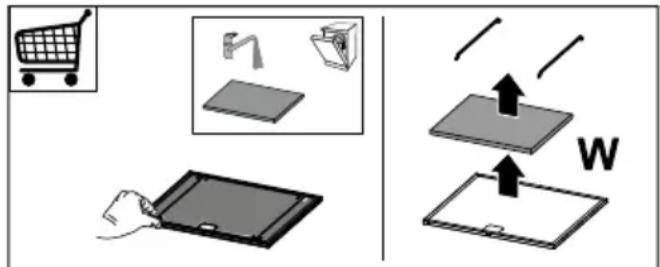

• Houbovitou část filtru lze mýt v myčce nádobí minimálně každé 4 měsíce nebo častěji, při obzvláště intenziv- ním používání, což zaručuje funkč- nost až 5 mytí před výměnou (W).

• Tukové filtry musí být čištěny každé 2 měsíce provozu nebo častěji v přípa- dě velmi intenzivního používání a lze je mýt v myčce nádobí (Z).

• Čistěte digestoř vlhkým hadříkem a neutrálním tekutým čisticím prostřed- kem.

• Pro čištění vnější a vnitřní části odsá- vače par nepoužívejte výrobky na bá- zi alkoholu nebo silikonu. Pokud je výrobek nebo některá z jeho částí vyrobena z nerezové oceli, použí- vejte k čištění speciální neabrazivní pro- středky a při čištění dodržujte linie saté- nového povrchu.

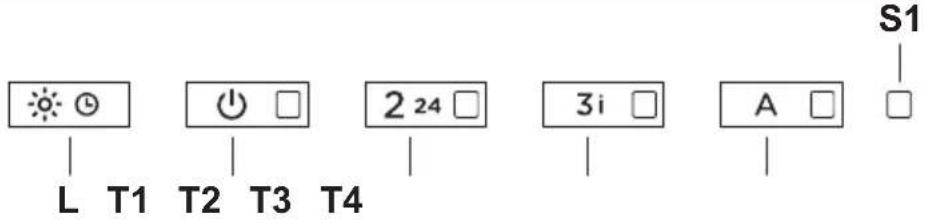

Stisknutí tlačítka Funkce Kontrolka led

Krátké Světla se střídají mezi vysokou intenzitou, střední intenzitou (pokud existuje) a vypnutím.

Dlouhé se za- pnutým světlem a motorem Funkce Delay Aktivuje/Deaktivuje funkci Delay (automatické vypínání motoru a osvětlení zpožděné o 30’). Nelze aktivovat, jestliže je zapnuta Intenzivní nebo 24h. Bliká Dlouhé se všemi spotřebiči vypnu- tými (motor a světla) Spárování Připojeného režimu Před zahájením postupu se řiďte specifickými pokyny v příručkách za- řízení, která mají být spárována. Spustí se postup přiřazení digestoře ke kompatibilním zařízením (dál- kový ovladač). Lze přiřadit pouze jeden dálkový ovladač. Operace, které je třeba provést, jsou popsány v příručkách zařízení. Postup párování trvá 2 minuty. Pokud během této doby není rozpo- znáno žádné zařízení, zkontrolujte, zda jste předtím spustili postup pro spárování zařízení. Je možné, že bylo dosaženo maximálního li- mitu zařízení k přiřazení. Kontrolky led T1 a T2 blikají: probíhá postup párová- ní. Po úspěšném dokonče- ní postupu se kontrolky led T1 a T2 rozsvítí na 2 sekundy.

Krátké Zapíná/vypíná motor na jedničku. Svítí stále Dlouhé s rozsví- ceným světlem Aktivuje/deaktivuje alarm uhlíkových filtrů. Všechny kontrolky led dvakrát zablikají: alarm aktivován. Všechny kontrolky led svítí 1 sekundu: alarm deaktivován. Dlouhé se všemi spotřebiči vypnu- tými (motor a světla) Zrušení spárování připojeného režimu Spustí se postup pro zrušení všech kompatibilních zařízení, která by- la dříve spojena s funkcí Spárování. Po úspěšném dokonče- ní postupu kontrolky led T1 a T2 pětkrát zablika- jí.

Krátké Zapíná/vypíná motor na dvojku. Svítí stále Dlouhé se za- pnutým světlem a motorem Funkce 24h Aktivuje/Deaktivuje motor v režimu Výměny vzduchu 24h, rychlost, která v rámci cyklu 24 hodin umožňuje desetiminutové odsávání kaž- dou hodinu. Nelze aktivovat, jestliže je aktivní režim Intenzivní nebo Delay. Bliká Dlouhé se všemi spotřebiči vypnu- tými (motor a světla) Připojení Wi-Fi Aktivuje/Deaktivuje funkci připojení Wi-Fi. Poznámka: funkce Wi-Fi se aktivuje automaticky, když uživatel požá- dá o postup konfigurace Wi-Fi. Kontrolka led S1 bliká: probíhá připojení k do- mácí síti. Kontrolka led S1 svítí: aktivované připojení Wi- Fi. 85T3 Krátké Zapne motor na trojku. Svítí stále Dlouhé se za- pnutým světlem a motorem Zapne motor na Intenzivní 1 rychlost. Tato rychlost je časově omezena na 10 minut. Po uplynutí této doby se systém automaticky navrátí na rychlost, která byla zvolena před- tím. Dojde-li k její aktivaci s vypnutým motorem, po uplynutí této doby systém přejde do režimu OFF. Bliká Dalším dlouhým stisknutím tlačítka (při zapnutém světle nebo motoru) se motor zapne s rychlostí Intenzivní 2. Tato rychlost je časově omezena na 6 minut. Po uplynutí této doby se systém automaticky navrátí na rychlost, která byla zvolena předtím. Dojde-li k její aktivaci s vypnutým motorem, po uplynutí této doby sys- tém přejde do režimu OFF. Dlouhé se všemi spotřebiči vypnu- tými (motor a světla) Provede se reset alarmu nasycení filtrů. Všechny kontrolky led třikrát zablikají. Signalizuje alarm nasycení kovových tukových filtrů a nutnost je umýt. Tento alarm se spustí po 100 hodinách skutečného provozu di- gestoře. Kontrolky led T2 a T3 stále svítí při vypnuté di- gestoři. Signalizuje alarm nasycení uhlíkového pachového filtru. Tento alarm se spustí po 200 hodinách skutečného provozu digestoře. Kontrolky led T2 a T3 blikají při vypnuté diges- toři.

Dlouhé se všemi spotřebiči vypnu- tými (motor a světla) Konfigurace Wi-Fi Aktivuje/Deaktivuje postup konfigurace Wi-Fi. Před zahájením postupu použijte aplikaci Franke@Home k registraci do systému IOT Franke. Poté podle pokynů přidejte nové zařízení a zaregistrujte se k domácímu routeru. Pokud se postup po několika minutách úspěšně neukončí, deaktivujte jej opětovným dlouhým stisknutím tlačítka a poté zkuste znovu. Di- gestoř v každém případě opustí postup, pokud se úspěšně neukončí do 15 minut. LED diody T3 a T4 bli- kají: probíhá konfigurač- ní postup. Po úspěšném dokonče- ní postupu se kontrolky led T3 a T4 rozsvítí na 2 sekundy. Doporučená posloupnost spárování zařízení:

1 - Připojený režim (viz příručka dálkového ovladače)

2 - Spárování Připojeného režimu (viz příručka digestoře)

3 - Spárování dálkového ovladače-digestoře (Viz příručka dálkového ovladače)

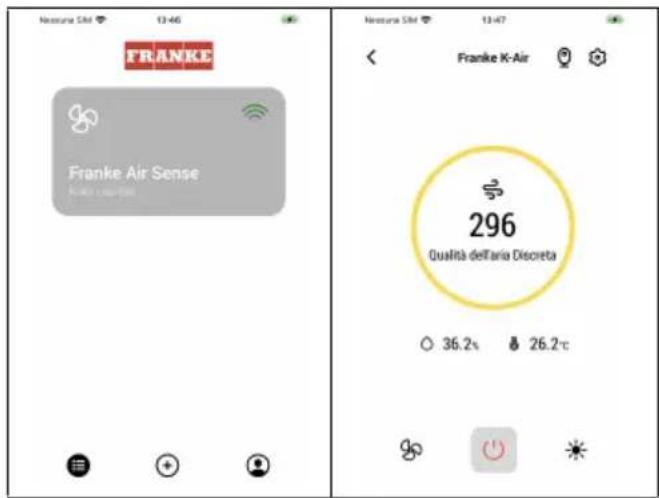

FRANKE@HOME Aplikace Franke@Home je k dispozici pro chytré telefony se systémy iOS a Android a umožňuje přístup ke všem funkcím digestoře prostřednictvím vzdá- lené interakce. Ikona Funkce Domovská stránka Přidat nové zařízení Řízení profilu uživatele Připojeno k síti Wi-Fi Franke Vypnutí/zapnutí digestoře Řízení systému osvětlení Řízení rychlosti motoru Funkce Intenzivní Funkce 24h 86Funkce Delay Funkce Automatický Řízení nastavení App

• Toto zařízení lze ovládat dálkovým ovladačem.

• UPOZORNĚNÍ: jako první úkon na dálkovém ovladači aktivujte Připojený režim (více informací naleznete v pří- ručce zařízení). POZOR: některé funkce lze aktivovat pouze pomocí dálkového ovládání (dal- ší podrobnosti naleznete v příručce k zařízení).

• Pro výměnu kontaktujte oddělení technického servisu („Pro nákup se obraťte na oddělení technického ser- visu“).

• Žárovky patřící do rizikové skupiny 1 v souladu s IEC/EN62471 při vzdále- nosti od očí 20cm a do skupiny ne- podléhající riziku v souladu s IEC/ EN62471 při vzdálenosti od očí 30cm.

• Pro výměnu kontaktujte oddělení technického servisu („Pro nákup se obraťte na oddělení technického ser- visu“). 87HR
