GEBRUIKSAANWIJZING FCMA 90 C XS A FRANKE

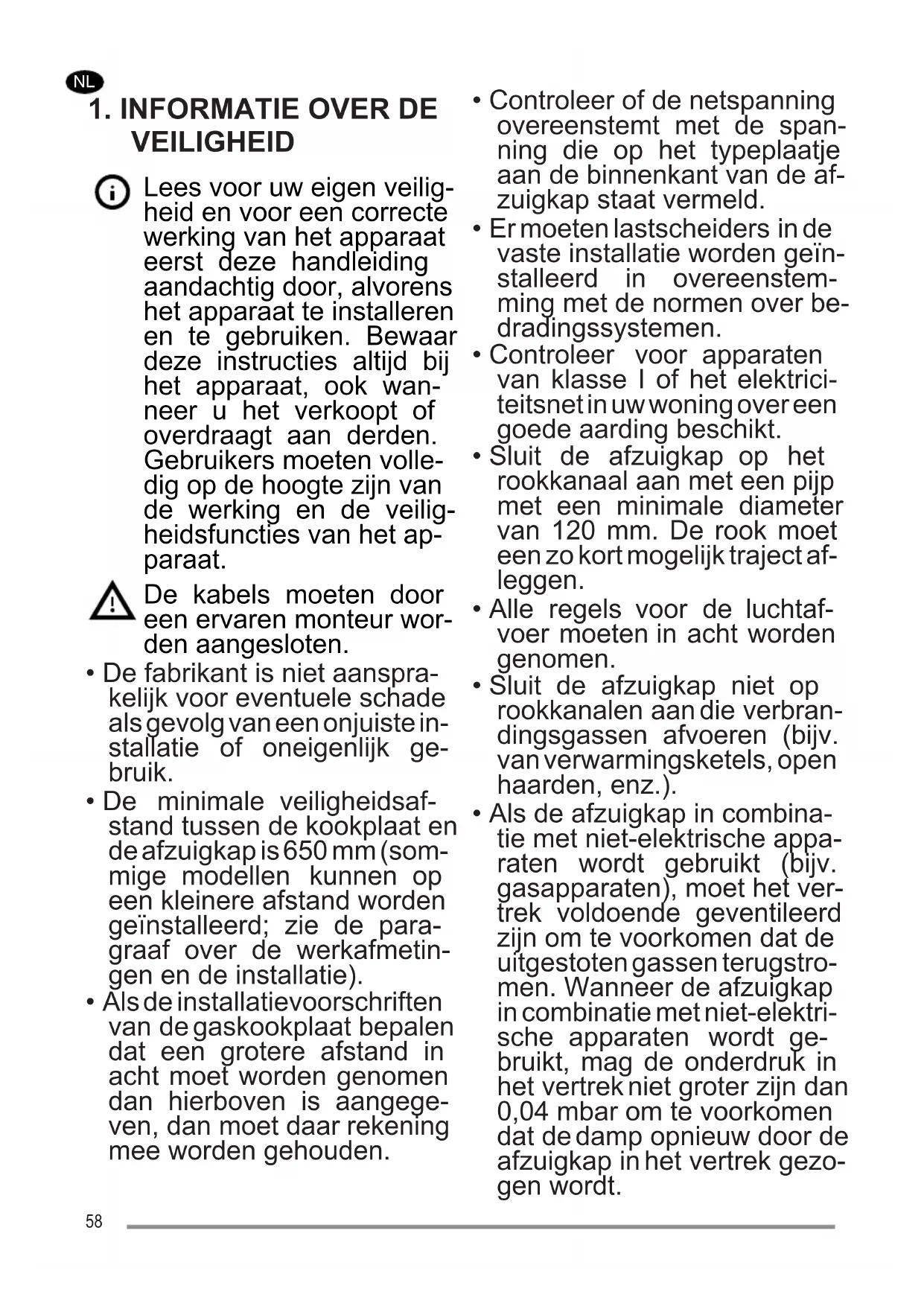

VEILIGHEID Lees voor uw eigen veilig- heid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wan- neer u het verkoopt of overdraagt aan derden. Gebruikers moeten volle- dig op de hoogte zijn van de werking en de veilig- heidsfuncties van het ap- paraat. De kabels moeten door een ervaren monteur wor- den aangesloten.

• De fabrikant is niet aanspra- kelijk voor eventuele schade als gevolg van een onjuiste in- stallatie of oneigenlijk ge- bruik.

• De minimale veiligheidsaf- stand tussen de kookplaat en de afzuigkap is 650 mm (som- mige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de para- graaf over de werkafmetin- gen en de installatie).

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangege- ven, dan moet daar rekening mee worden gehouden.

• Controleer of de netspanning overeenstemt met de span- ning die op het typeplaatje aan de binnenkant van de af- zuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïn- stalleerd in overeenstem- ming met de normen over be- dradingssystemen.

• Controleer voor apparaten van klasse I of het elektrici- teitsnet in uw woning over een goede aarding beschikt.

• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject af- leggen.

• Alle regels voor de luchtaf- voer moeten in acht worden genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbran- dingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combina- tie met niet-elektrische appa- raten wordt gebruikt (bijv. gasapparaten), moet het ver- trek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstro- men. Wanneer de afzuigkap in combinatie met niet-elektri- sche apparaten wordt ge- bruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezo- gen wordt. 58• De lucht mag niet worden af- gevoerd door een kanaal dat wordt gebruikt voor de rook- gasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings- kabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.

• Sluit de stekker op een toe- gankelijk stopcontact aan dat voldoet aan de geldende nor- men.

• Met betrekking tot de techni- sche en veiligheidsmaatre- gelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet wor- den opgevolgd. WAARSCHUWING: ver- wijder de beschermfolie alvorens wordt de afzuig- kap te installeren.

• Gebruik alleen schroeven en kleine onderdelen die ge- schikt zijn voor de afzuigkap. WAARSCHUWING: in- dien de schroeven en be- vestigingssystemen niet volgens deze aanwijzin- gen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische in- strumenten (verrekijker, ver- grootglas…) waarnemen.

• Er mag niet onder de afzuig- kap geflambeerd worden: brandgevaar.

• Het apparaat mag worden ge- bruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuig- lijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toe- zicht staan en goed geïnstru- eerd zijn over een veilig ge- bruik van het apparaat en de gevaren die ermee samen- hangen. Zorg ervoor dat kin- deren niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mo- gen niet door kinderen wor- den uitgevoerd, tenzij ze on- der toezicht staan.

• Kinderen moeten worden ge- controleerd om er zeker van te zijn dat ze niet met het ap- paraat spelen.

• Het apparaat mag niet ge- bruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder erva- ring en kennis, tenzij ze onder toezicht staan of worden ge- ïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden

• Reinig en/of vervang de filters na de aangegeven tijdsperio- de (brandgevaar). Zie de pa- ragraaf Onderhoud en reini- ging.

• De ruimte moet voldoende geventileerd zijn als de af- zuigkap tegelijk met appara- ten op gas of andere brand- stoffen wordt gebruikt (niet 59van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huis- houdafval mag worden be- handeld. Het moet echter naar een speciaal verzamel- centrum worden gebracht waar elektrische en elektroni- sche apparatuur wordt gere- cycled. Als u ervoor zorgt dat dit product op de correcte ma- nier wordt verwijderd, voor- komt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor- doen in geval van verkeerde afvalbehandeling. Neem voor meer details over het re- cyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het pro- duct hebt gekocht. Conformiteitsverklaring De fabrikant verklaart dat dit ap- paraat met de functies radio vol- doet aan de richtlijn 2014/53/ EU. De volledige tekst van de EG- conformiteitsverklaring is be- schikbaar op de onderstaande website, na een zoekopdracht op productcode: https://www.franke.com/ De productcode staat aangege- ven op het etiket dat aan de bin- nenkant van het product is aan- gebracht. Frequen- tiebanden Maximaal uitge- zonden vermogen 2,4 GHz 100 mW max.

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kook- geuren te verwijderen.

• Gebruik de afzuigkap nooit voor an- dere doeleinden dan waarvoor hij be- doeld is.

• Laat nooit hoog brandende branders onbedekt onder een werkende af- zuigkap.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

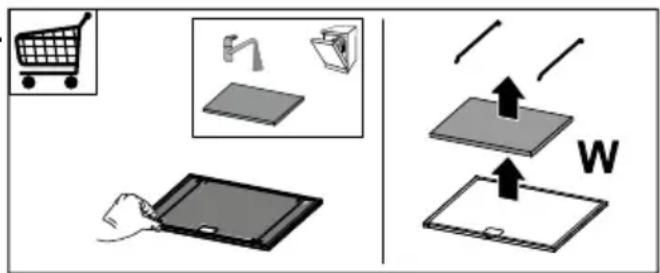

• Het sponzige gedeelte van het filter mag minstens om de 4 maanden in de afwasmachine worden gewassen, of vaker bij een zeer intensief ge- bruik. De werking ervan is tot maxi- maal 5 wasbeurten gegarandeerd, voordat het vervangen moet worden (W).

• De vetfilters moeten om de 2 maan- den worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewas- sen (Z). 60• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

• Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnen- kant van de afzuigkap. Als het product of onderdelen ervan ge- maakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schu- rende producten en volg tijdens de reini- ging de lijnen van de satinering.

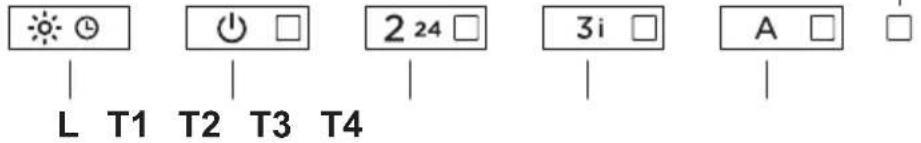

Toets Druk op toets Functie Led

Kort De verlichting wisselt af tussen hoge intensiteit, gemiddelde intensiteit (indien aanwezig), uitgeschakeld.

Lang bij inge- schakelde ver- lichting of motor Functie Delay Activering/deactivering functie Delay (de automatische uitschakeling van de motor en de verlichting met een vertraging van 30’). Kan niet geactiveerd worden als de functies Intensief of 24H actief zijn. Knipperend Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld Koppeling verbonden modus Volg voorafgaand aan de start van de procedure de specifieke aan- wijzingen van de handleidingen van de te koppelen apparaten. Start de procedure voor de koppeling van de afzuigkap met compati- bele apparaten (afstandsbediening). Er kan slechts één afstandsbe- diening gekoppeld worden. Verwijs naar de handleiding van de appa- raten voor de erop uit te voeren handelingen. De koppelingsprocedure duurt 2 minuten. Als er binnen deze tijd geen apparaat wordt herkend, controleer dan of de procedure van de te koppelen apparaten werd gestart. Het kan zijn dat de maximale limiet van het aantal te koppelen apparaten is bereikt. Led T1 en T2 knippe- ren: koppelingsprocedure in uitvoering. Na het slagen van de procedure zullen de leds T1 en T2 geduren- de 2 seconden branden.

Kort Inschakeling/Uitschakeling van de motor bij eerste snelheid. Continu brandend Lang bij inge- schakelde ver- lichting Activeert/Deactiveert het alarm van de Koolstoffilters. Alle leds knipperen 2 keer: alarm geactiveerd. Alle leds branden 1 se- conde: alarm gedeactiveerd. Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld Ontkoppeling verbonden modus Start van de procedure voor het wissen van alle compatibele appara- ten die eerder gekoppeld werden door middel van de functie Koppe- ling. Na het slagen van de procedure zullen de leds T1 en T2 5 keer knipperen. 61T2 Kort Inschakeling/Uitschakeling van de motor bij tweede snelheid. Continu brandend Lang bij inge- schakelde ver- lichting of motor Functie 24h Activering/Deactivering van de modus Luchtverversing 24h, bij een snelheid die zorgt voor een afzuiging van 10 minuten per uur, over een cyclus van 24 uur. Kan niet geactiveerd worden als de functies Intensief of Delay actief zijn. Knipperend Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld Wifiverbinding Activering/Deactivering van de wifiverbinding. Opmerking: de functie wifi wordt automatisch geactiveerd als de ge- bruiker de wificonfiguratieprocedure vraagt. Led S1 knippert: verbinding met het thuisnetwerk in uitvoe- ring. Led S1 brandt continu: wifiverbinding geacti- veerd.

Kort Schakelt de motor in bij derde snelheid. Continu brandend Lang bij inge- schakelde ver- lichting of motor Schakelt de motor in bij de Intensieve snelheid 1. Deze snelheid heeft een duur van 10 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de eerder gese- lecteerde snelheid. Als de functie geactiveerd wordt bij uitgeschakel- de motor, wordt na het verstrijken van de tijd overgegaan naar de mo- dus OFF. Knipperend Door de toets opnieuw ingedrukt te houden (bij ingeschakelde verlich- ting of motor), wordt de motor ingeschakeld bij de Intensieve snel- heid 2. Deze snelheid heeft een duur van 6 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de eerder gese- lecteerde snelheid. Als de functie geactiveerd wordt bij uitgeschakel- de motor, wordt na het verstrijken van de tijd overgegaan naar de mo- dus OFF. Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld Uitvoering van de reset van het alarm verzadiging Filters. Alle leds knipperen 3 keer. Signaleert het alarm verzadiging Metalen Vetfilters en de noodzaak ze te wassen. Het alarm wordt geactiveerd na 100 werkelijke be- drijfsuren van de afzuigkap. Leds T2 en T3 continu brandend bij uitgescha- kelde afzuigkap. Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geactiveerd na 200 werkelijke bedrijfsuren van de afzuigkap. Led T2 en T3 knipperen bij uitgeschakelde af- zuigkap.

Lang bij alle be- lastingen (motor en verlichting) uitgeschakeld Configuratie wifi Activeert/Deactiveert de configuratieprocedure van de wifi. Gebruik voorafgaand aan de start van de procedure de App Fran- ke@Home om u in te schrijven in het systeem IOT Franke. Volg daar- na de aanwijzingen voor het toevoegen van een nieuw apparaat of voor de registratie op uw router thuis. Als de procedure na enkele minuten nog niet is geslaagd, deactiveer de procedure dan door nogmaals lang op de toets te drukken; pro- beer de procedure vervolgens opnieuw. De afzuigkap zal de procedu- re in ieder geval afsluiten als deze niet binnen 15 minuten succesvol wordt afgesloten. Knipperende leds T3 en T4: configuratieprocedu- re in uitvoering. Na het slagen van de procedure zullen de leds T3 en T4 geduren- de 2 seconden branden. Aanbevolen methode voor koppeling tussen de apparaten:

1 - Verbonden Modus (zie handleiding afstandsbediening)

2 - Koppeling Verbonden Modus (zie handleiding afzuigkap)

3 - Koppeling Afstandsbediening-Afzuigkap (zie handleiding afstandsbediening)

De App Franke@Home is beschikbaar voor iOS- en Android-smartphones. Door middel van de app kunnen alle functies van de afzuigkap op afstand gebruikt worden. 62Picto- gram Functie Homepage Nieuw apparaat toevoegen Gebruikersprofiel beheren Verbonden met het wifinetwerk Franke Inschakeling/uitschakeling afzuigkap Beheer verlichtingssysteem Beheer motortoerental Functie Intensief Functie 24h Functie Delay Functie Automatisch Beheer instellingen App

6. AFSTANDSBEDIENING

• Dit apparaat kan bediend worden door middel van een afstandsbedie- ning.

• OPGELET: als eerste handeling op de afstandsbediening moet de Modus Verbonden geactiveerd worden (ver- wijs voor meer informatie naar de handleiding van het apparaat). OPGELET: enkele functies kunnen al- leen door middel van de afstandsbedie- ning worden ingeschakeld (verwijs voor meer informatie naar de handleiding van het apparaat).

• Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').

• Lampen behorende tot risicogroep 1 volgens IEC/EN62471 op 20cm af- stand en risicogroep 'geen risico' vol- gens IEC/EN62471 op 30cm afstand.

• Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice'). 63SI
