FCMA 90 C XS A - Exaustor de cozinha FRANKE - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Franke
Modelo	FCMA 90 C XS A
Largura	90 cm
Distância mínima de segurança	650 mm acima da placa de cozimento
Diâmetro do duto de evacuação	120 mm mínimo
Alimentação	Ver placa de características (230 V ~, 50 Hz típico)
Número de velocidades	3 velocidades + 2 velocidades Intensivas
Funções especiais	Modo 24h, Delay, Conectado (Wi-Fi), Franke@Home, Controle remoto
Tipo de filtros	Filtros metálicos antigordura laváveis (Z), Filtro de carvão ativado (W)
Manutenção dos filtros metálicos	Limpeza a cada 2 meses, lavável na máquina de lavar louça
Manutenção do filtro de carvão	Substituição a cada 4 meses ou após 5 lavagens
Iluminação	LED, grupo de risco 1 (IEC/EN62471)
Compatibilidade	App Franke@Home (iOS/Android), Controle remoto
Material	Aço inoxidável (para algumas partes)
Classe do aparelho	Classe I (aterramento necessário)
Utilização	Uso doméstico apenas

Perguntas frequentes - FCMA 90 C XS A FRANKE

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima de segurança é de 650 mm. Se o manual da sua placa de cozimento a gás indicar uma distância maior, siga essa.

Como limpar os filtros de gordura?

Os filtros metálicos antigordura (Z) devem ser limpos a cada 2 meses. Eles são laváveis na máquina de lavar louça. Use um detergente neutro.

Quando substituir o filtro de carvão?

O filtro de carvão ativado (W) deve ser substituído pelo menos a cada 4 meses, ou com mais frequência em caso de uso intensivo. Ele pode ser lavado na máquina de lavar louça até 5 lavagens antes da substituição.

Como ativar a função Intensiva?

Pressione longamente a tecla T3 (se a luz ou motor estiver ligado) para ativar a velocidade Intensiva 1 (10 minutos). Uma segunda pressão longa ativa a Intensiva 2 (6 minutos). Após o tempo, o motor retorna automaticamente à velocidade anterior.

Como funciona o modo 24h?

Pressione longamente T2 para ativar o modo 24h. O motor funciona em recirculação 10 minutos a cada hora durante 24 horas. Não pode estar ativo ao mesmo tempo que os modos Intensivo ou Delay.

Como conectar o exaustor ao aplicativo Franke@Home?

Baixe o aplicativo no seu smartphone. Em seguida, pressione longamente T4 (exaustor desligado) para iniciar a configuração Wi-Fi. Siga as instruções no aplicativo para adicionar um novo dispositivo e conectar seu roteador.

Posso usar um controle remoto com este exaustor?

Sim, o exaustor é compatível com um controle remoto. Antes de usar, ative o modo Conectado no controle remoto e, em seguida, realize o procedimento de emparelhamento pressionando longamente L (exaustor desligado) por 2 minutos.

O que fazer se o cabo de alimentação estiver danificado?

O cabo de alimentação danificado deve ser substituído exclusivamente pelo fabricante ou por um técnico do serviço de assistência autorizado para evitar qualquer perigo.

Como redefinir o alarme de saturação dos filtros?

Após limpar ou substituir os filtros, pressione longamente T3 (exaustor desligado) para redefinir o alarme. O alarme dos filtros metálicos dispara após 100 horas, o do carvão após 200 horas.

Como emparelhar o controle remoto com o exaustor?

Certifique-se de que o controle remoto está no modo Conectado (veja seu manual). Em seguida, no exaustor desligado, pressione longamente L até que os LEDs T1 e T2 pisquem. O procedimento dura 2 minutos. Em caso de sucesso, os LEDs acendem por 2 segundos.

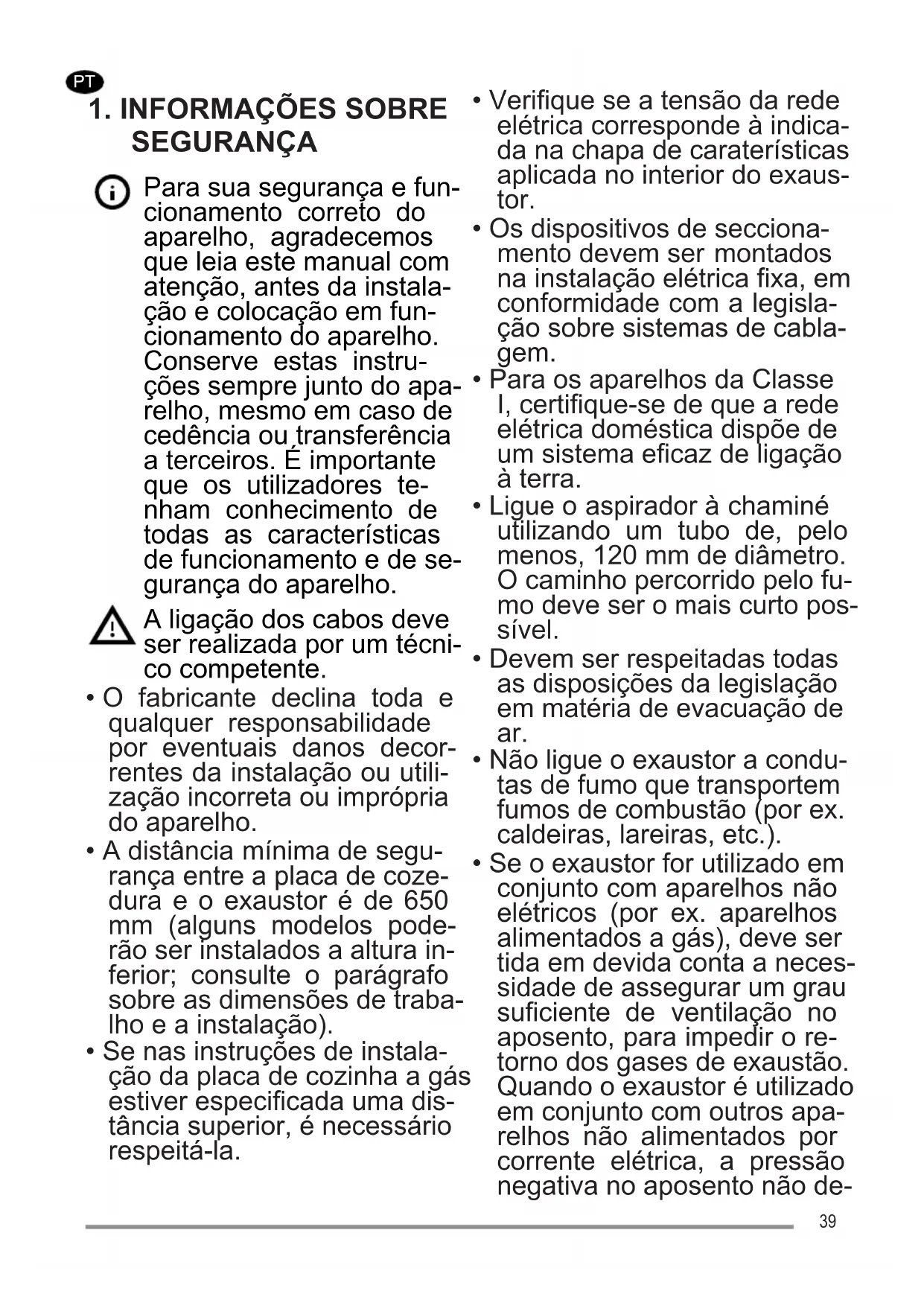

MANUAL DE UTILIZADOR FCMA 90 C XS A FRANKE

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância superior, é necessário respeitá-la.

• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaus-tor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condu- tas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados por corrente elétrica, a pressão negativa no aposento não de-

ve ultrapassar 0,04 mbar, para evitar que os fumos regressem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regula- mentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não instalação dos parafusos ou dos elementos de fixação em conformidade com estas instruções pode causar risco de choque elétrico.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

• Não cozinhe flamejados de-baixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem ficar muito quentes durante a utilização dos fogões

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

Declaração de Conformidade

O fabricante declara que este aparelho com funcionalidade de rádio está em conformidade com a diretiva 2014/53/EU.

O texto completo da declaração de conformidade UE encontra-se disponível no seguinte endereço de Internet, fazendo uma pesquisa por código do produto:

https://www.franke.com/

Tal código pode ser consultado na etiqueta situada no interior do produto.

Bandas de frequência	Potência máxima transmitida
2,4 GHz	100 mW máx.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, a fim de eliminar os cheiros de cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a incidir exclusivamente no fundo da panela utilizada, sem ultra-passar o diâmetro deste, certificando-se de que não incida dos lados.
• As frigideiras devem ser constante- mente vigiadas durante o funciona- mento, porque as gorduras e os óleos sobreaquecidos são facilmente inflamáveis.

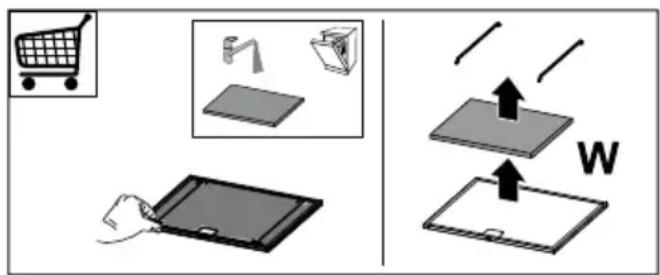

3. LIMPEZA E MANUTENÇÃO

- A parte esponjosa do filtro pode ser lavada na máquina de lavar louça, pelo menos, de 4 em 4 meses ou com maior frequência, no caso de uso intensivo. Garante o funcionamento até um máximo de 5 lavagens antes da substituição (W).

- Os filtros antigordura devem ser lavados de 2 em 2 meses de funcionamento ou com maior frequência, se tiverem um uso particularmente intenso e podem ser lavados na máquina de lavar louça (Z).

• Limpe o exaustor com um pano húmi-do e detergente líquido neutro.
• Para a limpeza externa e interna do exaustor evite produtos com álcool ou silicone.

Se o produto ou uma das suas partes for de aço inox, utilize produtos específicos não abrasivos para a limpeza e siga as linhas do acabamento acetinado durante a limpeza.

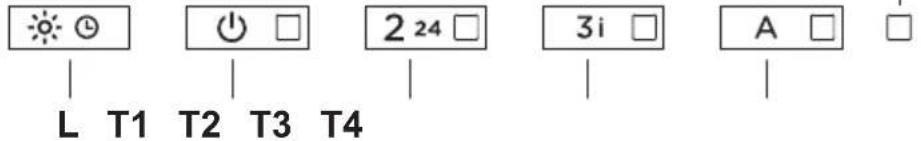

4. COMANDOS

[S1]
Tecla P	Pressão do botão	Função LED
L	Curta As luzes alteram entre alta intensidade, média intensidade (se presente) e apagadas.		-
	Longa com luz acesa ou motor ligado	Função de DelayAtiva/desativa a função Delay (o desligamento automático do Motor e a iluminação atrasada em 30').Não ativável com Intensiva ou 24h aceso.	A piscar
	Longa com todas as cargas desligadas (motor e luzes)	Acoplamento modo ligadoAntes de iniciar o procedimento, siga as indicações específicas dos manuais dos dispositivos a acoplar.É iniciado o procedimento de associação do exaustor a dispositivos compatíveis (comando). Só pode associar-se um comando. Queira consultar o manual dos dispositivos para as operações que devem ser realizadas nos mesmos.O procedimento de acoplamento dura 2 minutos. Se dentro deste tempo não for reconhecido nenhum dispositivo, certifique-se de que iniciou anteriormente o procedimento dos dispositivos a acoplar. E possível que tenha sido atingido o limite máximo de dispositivos associáveis.	Led T1 e T2 intermitentes:procedimento de acoplamento em curso.Quando é terminado com êxito o procedimento, os leds T1 e T2 acendem-se durante 2 segundos.
T1	Curta Liga/desliga o motor na primeira velocidade. Fixo
	Longa com luz acesa	Ativa / desativa oalarme dos Filtros de Carvão ativo.	Todos os led piscam 2 vezes:alarme ativado.Todos os led acesos durante 1 segundo:alarme desativado.
	Longa com todas as cargas desligadas (motor e luzes)	Desacoplamento modo ligadoInicia-se o procedimento de eliminação de todos os dispositivos compatíveis anteriormente associados com função de Acoplamento.	Quando é terminado com êxito o procedimento, os leds T1 e T2 piscam 5 vezes.
T2	Curta Liga / desliga	a o motor na segunda velocidade. Fixo
	Longa com luz acesa ou motor ligado	Função 24hAtiva/desativa o motor na modalidade Renovação do Ar 24h, uma velocidade que permite uma aspiração de 10 minutos a cada hora, durante um ciclo de 24 horas.Não é ativável se estiverem ativas as modalidades Intensiva ou Delay.	A piscar
	Longa com todas as cargas desligadas (motor e luzes)	Ligação do Wi-FiAtiva/desativa a funcionalidade de Ligação Wi-Fi.Nota: a funcionalidade Wi-Fi é ativada automaticamente quando o utilizador solicita o procedimento de configuração Wi-Fi.	Led S1 intermitente: ligação à rede doméstica em curso.Led S1 fixo: ligação Wi-Fi ativada.
T3	Curta Liga o motor	na terceira velocidade. Fixo
	Longa com luz acesa ou motor ligado	Liga o motor na velocidadeIntensiva 1.Esta velocidade é cronometrada para 10 minutos. Uma vez terminado esse intervalo, o sistema volta automaticamente para a velocidade selecionada anteriormente. Se ativada com o motor desligado, quando o tempo terminar, passa para o modo OFF.	A piscar
		Premindo novamente o botão com pressão longa (com a luz ou motor ligados), liga-se o motor à velocidadeIntensiva 2.Esta velocidade é cronometrada para 6 minutos. Uma vez terminado esse intervalo, o sistema volta automaticamente para a velocidade selecionada anteriormente. Se ativada com o motor desligado, quando o tempo terminar, passa para o modo OFF.
	Longa com todas as cargas desligadas (motor e luzes)	Efetua-se aredefinição do alarme de saturação dos Filtros.	Todos os led piscam 3 vezes.
		Sinaliza oalarme de saturação dos Filtros de gordura metálicos e a necessidade de os lavar. O alarme entra em funcionamento após 100 horas de operação efetiva do exaustor.	Leds T2 e T3 acesos fixos com o exaustor desligado.
		Sinaliza oalarme de saturação do Filtro Antiodores de Carvão Ativo. O alarme entra em funcionamento após 200 horas de operação efetiva do exaustor.	Leds T2 e T3 intermitentes com o exaustor desligado.
T4	Longa com todas as cargas desligadas (motor e luzes)	Configuração Wi-FiAtiva/desativa o procedimento de configuração Wi-Fi.Antes de iniciar o procedimento, utilize aApp Franke@Homepara efetuar o registo no sistema IOT Franke. Siga as indicações para adicionar um novo dispositivo e efetuar o registo no router doméstico.Se o procedimento não terminar após alguns minutos desative-o, pre-mindo novamente o botão com uma pressão longa, antes de tentar outra vez. O exaustor em todo o caso sai do procedimento se este não terminar com êxito dentro de 15 minutos.	Led T3 e T4 intermitentes: procedimento de configuração em curso.Quando é terminado com êxito o procedimento, os leds T3 e T4 acendem-se durante 2 segundos.
Sequência aconselhada de acoplamento entre os dispositivos:1 - Modo ligado (Ver manual do comando)2 - Acoplamento Modo ligado (ver manual do exaustor)3 - Acoplamento do comando-exaustor (ver manual do comando)

5. APP FRANKE@HOME

A App Franke@Home está disponível para smartphone iOS e Android e permite aceder a todas as funcionalidades do exaustor através de uma interação remota.

[FRANKE]Y5CD		[362]
[Icone]	Função
	Página inicial
	Adicionar novo dispositivo
	Gestão perfil utilizador
	Ligado à rede Wi-Fi Franke
	Desligamento/ligação do exaustor
	Gestão sistema de iluminação
	Gestão velocidade do motor
	Função Intensiva
	Função 24h
	Função de Delay
	Função Automática
	Gestão configurações App

6. COMANDO

• Este aparelho pode ser comandado através de um comando.
• ATENÇÃO: como primeira operação no comando, ative o Modo Ligado (consulte o manual do dispositivo, para mais informações).

ATENÇÃO: algumas funções só podem ser ativadas mediante controlo remoto

(consulte o manual do dispositivo, para mais detalhes).

7. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, contacte a assistência técnica").
• Lâmpadas pertencentes ao grupo de risco 1, em conformidade com IEC/EN62471, a 20 cm de distância e ao grupo de risco zero, em conformidade com IEC/EN62471, a 30cm de distância.

8. ILUMINAÇÃO

- Para substituição, contacte a assistência técnica ("Para compra, contacte a assistência técnica").
