KULLANIM KILAVUZU FCMA 90 C XS A FRANKE

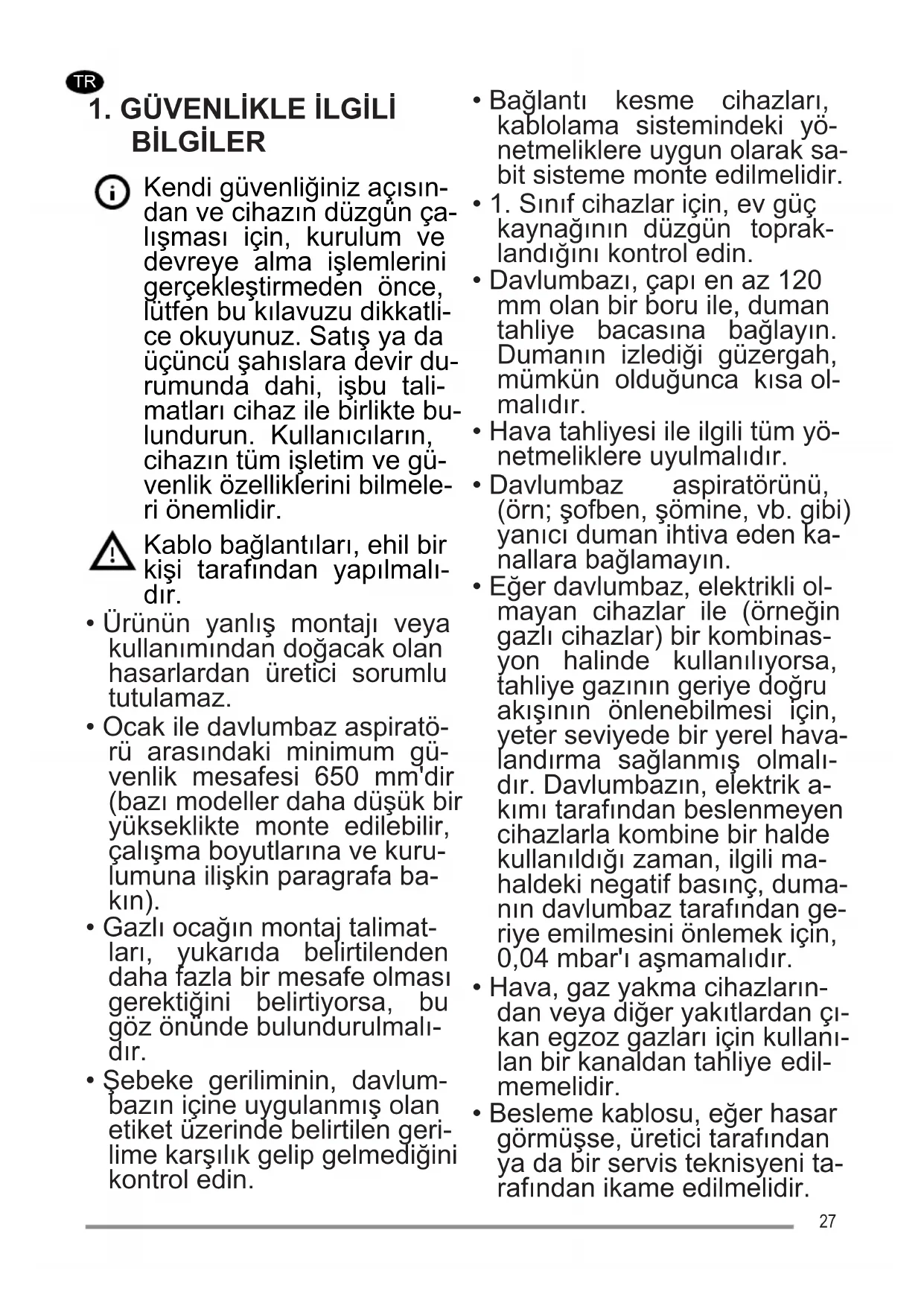

1. GÜVENLİKLE İLGİLİ

Kendi güvenliğiniz açısın- dan ve cihazın düzgün ça- lışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatli- ce okuyunuz. Satış ya da üçüncü şahıslara devir du- rumunda dahi, işbu tali- matları cihaz ile birlikte bu- lundurun. Kullanıcıların, cihazın tüm işletim ve gü- venlik özelliklerini bilmele- ri önemlidir. Kablo bağlantıları, ehil bir kişi tarafından yapılmalı- dır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.

• Ocak ile davlumbaz aspiratö- rü arasındaki minimum gü- venlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yükseklikte monte edilebilir, çalışma boyutlarına ve kuru- lumuna ilişkin paragrafa ba- kın).

• Gazlı ocağın montaj talimat- ları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalı- dır.

• Şebeke geriliminin, davlum- bazın içine uygulanmış olan etiket üzerinde belirtilen geri- lime karşılık gelip gelmediğini kontrol edin.

• Bağlantı kesme cihazları, kablolama sistemindeki yö- netmeliklere uygun olarak sa- bit sisteme monte edilmelidir.

• 1. Sınıf cihazlar için, ev güç kaynağının düzgün toprak- landığını kontrol edin.

• Davlumbazı, çapı en az 120 mm olan bir boru ile, duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa ol- malıdır.

• Hava tahliyesi ile ilgili tüm yö- netmeliklere uyulmalıdır.

• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden ka- nallara bağlamayın.

• Eğer davlumbaz, elektrikli ol- mayan cihazlar ile (örneğin gazlı cihazlar) bir kombinas- yon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel hava- landırma sağlanmış olmalı- dır. Davlumbazın, elektrik a- kımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili ma- haldeki negatif basınç, duma- nın davlumbaz tarafından ge- riye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.

• Hava, gaz yakma cihazların- dan veya diğer yakıtlardan çı- kan egzoz gazları için kullanı- lan bir kanaldan tahliye edil- memelidir.

• Besleme kablosu, eğer hasar görmüşse, üretici tarafından ya da bir servis teknisyeni ta- rafından ikame edilmelidir. 27• Fişi, mevcut yürürlükteki mevzuata uygun ve erişilebilir bir prize bağlayın.

• Dumanın tahliyesi için uygu- lanacak teknik ve emniyet tedbirlerine ilişkin olarak, ye- rel makamlar tarafından belir- lenen kurallara titiz bir şekilde riayet edilmesi önemlidir. UYARI: Davlumbazı mon- te etmeden önce, koruyu- cu filmleri çıkartın.

• Davlumbaz için sadece vida- lar ve uygun tipteki parçalar kullanın. UYARI: İşbu talimatlara uygun vida ve sabitleyici- lerle monte edilmemesi, e- lektrik şokla sonuçlanabi- lir.

• Optik aletler ile (dürbün, bü- yüteç, vb.) doğrudan doğruya gözlemlemeyin.

• Davlumbazın altında flambe yemek pişirmeyin: bir yangın oluşmasına neden olabilir.

• Bu cihaz, 8 yaşının altında ol- mayan çocuklar tarafından ve psikolojik, fiziksel, duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan ki- şiler tarafından, cihazın emni- yetli bir şekilde nasıl kullanıla- cağı ve oluşabilecek tehlike- ler hakkında dikkatlice denet- lenmeleri ve talimatlandırıl- maları şartıyla, kullanılabilir. Çocukların cihaz ile oynama- dıklarından emin olun. Kulla- nıcı tarafından yapılacak te- mizlik ve bakım işlemleri, de- netlenmedikleri sürece, ço- cuklar tarafından yürütülme- melidir.

• Çocukları, cihaz ile oynama- dıklarından emin olarak göz- lemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), gü- venliklerinden sorumlu birisi tarafından gözlemlenmedik- çe ve talimat verilmedikçe kullanılmamalıdır. Erişebilen parçalar, pişir- me ekipmanlarının kulla- nılması esnasında çok sı- cak bir hal alabilirler.

• Belirtilen zaman periyodun- dan sonra, filtreleri temizleyin ve/veya ikame edin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.

• Davlumbaz, gaz veya diğer yakıtları kullanan başka alet- lerle birlikte kullanıldığında, oda yeterli derecede hava- landırılmalıdır (sadece odaya hava salınımı yapan ev aletle- rine uygun değildir).

• Ürün ya da ambalajı üzerin- de bulunan sembol, ürünün normal evsel atık olarak atıla- mayacağını gösterir. İmha e- dilecek ürün, elektrikli ve e- lektronik bileşenlerinin geri dönüşümü için, yetkili bir top- lama merkezine teslim edil- melidir. Bu ürünün doğru şe- kilde imha edildiğinden emin olunması, aksi takdirde uy- gunsuz bir şekilde imhasın- dan kaynaklanabilecek, çev- re ve sağlık bakımından, 28muhtemel olumsuz sonuçla- rın önlenmesine yardımcı o- lacaktır. Bu ürünün geri dönü- şümü hakkında daha detaylı bilgi için, Belediye ile, yerel a- tık toplama imha servisi ile ya da ürünün satın alındığı ma- ğaza ile irtibata geçiniz. Uygunluk Beyanı İmalatçı, Kablosuz telsiz özelli- ğine sahip bu cihazın 2014/53/ EU sayılı Direktife uygun oldu- ğunu beyan eder. CE uygunluk beyanının eksik- siz metnini şu İnternet adresin- de ürün koduyla arama yaparak bulabilirsiniz: https://www.franke.com/ Söz konusu kodu ürünün içinde bulunan etikette bulabilirsiniz. Frekans bantları İletilen azami güç 2,4 GHz 100 mW maks.

• Emici davlumbaz, sadece, mutfaktaki kokuları ortadan kaldırmak amacıyla, bir elektrikli ev aleti olarak kullanım i- çin tasarlanmıştır.

• Davlumbazı, tasarlanmış olan amaç- larından farklı bir amaç için asla kul- lanmayın.

• Çalıştığı esnada, davlumbazın altın- da asla yüksek alev bırakmayın.

• Alevin yoğunluğunu, kenarları sarma- dığından emin olarak, pişirme kabının alt tarafında doğru yönlendirilecek şe- kilde ayarlayın.

• Fritözler ve derin kızartma tavaları kullanımları esnasında sürekli olarak takip edilmelidirler: ısınmış yağ alev alabilir.

3. TEMİZLİK VE BAKIM

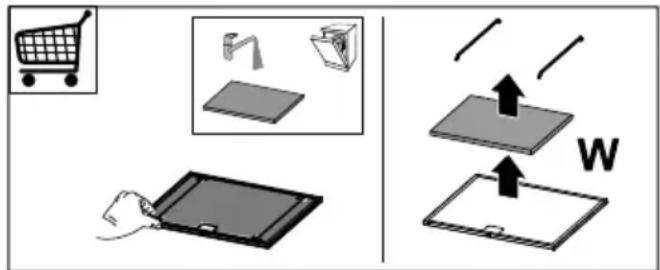

• Filtrenin süngerimsi kısmı bulaşık makinesinde kullanım yoğunluğuna göre en az 4 ayda bir veya daha kısa sürede, değişimden önce en fazla 5 kere olacak şekilde, yıkanabilir (W).

• Yağ filtreleri her 2 aylık kullanımda veya yoğun olarak kullanılıyorlarsa daha sıklıkla temizlenmelidirler ve bu- laşık makinesinde yıkanabilirler (Z).

• Nemli bir bez ve hafif bir sıvı deterjan kullanmak suretiyle davlumbazı te- mizleyin.

• Davlumbazın dış ve iç temizliğinde al- kol ve silikon içeren ürünleri kullan- mayın. Ürün veya parçalarından biri paslanmaz çeliktense, temizlik için aşındırıcı olma- yan özel ürünler kullanın ve temizlik sı- rasında perdahlama hatlarını takip edin.

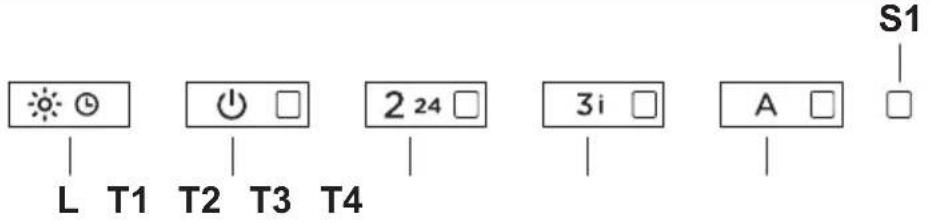

Tuş Tuşa basış şekli Fonksiyonu Led

Kısa süreli Işıklar yüksek şiddet, orta şiddet (varsa) ve kapalı arasında değişir. - Işıklar veya mo- tor açıkken uzun süreli Gecikme Fonksiyonu Gecikme (Motorun ve aydınlatmanın 30' gecikmeli olarak otomatik ka- patılması) fonksiyonunu etkinleştirir/devre dışı bırakır. Yoğun veya 24 Saat fonksiyonları açıkken etkinleştirilemez. Yanıp söner Tüm yükler (mo- tor ve ışıklar) ka- palıyken uzun süreli Bağlı modda eşleştirme Bu prosedürü başlatmadan önce bağlantı yapılacak aygıtların kılavuz- larındaki özel talimatları uygulayın. Davlumbazı uyumlu aygıtlarla (uzaktan kumanda) eşleştirme prose- dürü başlatılır. Yalnızca bir uzaktan kumandayla eşleştirme yapılabilir. Bunlarla ilgili yapılması gereken işlemler için aygıtların kılavuzlarına başvurun. Eşleştirme prosedürü 2 dakika zaman alır. Bu süre zarfında hiçbir ay- gıt algılanmazsa, bağlanacak aygıtlarda prosedürü daha önce başlat- tığınızdan emin olun. Eşleştirilebilecek maksimum aygıt sayısına ulaş- mış olabilirsiniz. T1 ve T2 led lambaları yanıp söner: Eşleştirme prosedürü uygulanıyor. Prosedür başarıyla ta- mamlandığında, T1 ve T2 led lambaları 2 sani- ye süresince yanar.

Kısa süreli Motoru birinci hız seviyesinde açar/kapatır. Sabit yanar Işıklar açıkken u- zun süreli Aktif Karbon Filtre alarmını etkinleştirir/devre dışı bırakır. Tüm led lambalar 2 kez yanıp söner: Alarm etkinleştirilir. Tüm led lambalar 1 sa- niye yanar: Alarm devre dışı bırakı- lır. Tüm yükler (mo- tor ve ışıklar) ka- palıyken uzun süreli Bağlı modda bağlantının kesilmesi Daha önce eşleştirilen tüm uyumlu aygıtları iptal etme prosedürü baş- latılır. Prosedür başarıyla ta- mamlandığında T1 ve T2 led lambaları 5 kez yanıp söner.

Kısa süreli Motoru ikinci hız seviyesinde açar/kapatır. Sabit yanar Işıklar veya mo- tor açıkken uzun süreli 24 Saat Fonksiyonu Motoru 24 Saat Hava Değişimi modunda etkinleştirir/devre dışı bıra- kır; bu hız, 24 saat boyunca her saatte 10 dakika hava çekilmesine o- lanak tanır. Yoğun veya Gecikme fonksiyonları etkinken etkinleştirilemez. Yanıp söner Tüm yükler (mo- tor ve ışıklar) ka- palıyken uzun süreli Wi-Fi Bağlantısı Wi-Fi Bağlantısı fonksiyonunu etkinleştirir/devre dışı bırakır. Not: Kullanıcı Wi-Fi yapılandırma prosedürünü talep ettiğinde Wi-Fi fonksiyonu otomatik olarak etkinleştirilir. S1 Led Lambası Yanıp Söner: Ev ağına bağlantı yapılı- yor. S1 Led Lambası Sabit Yanar: Wi-Fi bağlantısı etkinleştirildi. 30T3 Kısa süreli Motoru üçüncü hız seviyesinde açar. Sabit yanar Işıklar veya mo- tor açıkken uzun süreli Motoru Yoğun 1 hız seviyesinde açar. Bu hız 10 dakika zaman ayarlıdır. Süre dolduğunda, sistem otomatik olarak daha önce seçili olan hıza döner. Motor kapalıyken etkinleştiri- lirse, süre dolduğunda KAPALI moduna geçiş yapar. Yanıp söner Bu tuşa yeniden uzun süreli (ışık veya motor açıkken) basıldığında, motoru Yoğun 2 hız seviyesinde açar. Bu hız 6 dakika zaman ayarlıdır. Süre dolduğunda, sistem otomatik o- larak daha önce seçili olan hıza döner. Motor kapalıyken etkinleştirilir- se, süre dolduğunda KAPALI moduna geçiş yapar. Tüm yükler (mo- tor ve ışıklar) ka- palıyken uzun süreli Filtre doygunluk alarmının sıfırlama işlemini yapar. Tüm led lambalar 3 kez yanıp söner. Yağ Tutucu Metal Filtre doygunluk alarmını ve bunların yıkanmala- rı gerektiğini bildirir. Davlumbaz 100 saat çalıştıktan sonra bu alarm devreye girer. T2 ve T3 led lambaları davlumbaz kapalıyken sabit yanar. Aktif Karbon Koku Giderici Filtre doygunluk alarmını bildirir. Dav- lumbaz 200 saat çalıştıktan sonra bu alarm devreye girer. T2 ve T3 led lambaları davlumbaz kapalıyken yanıp söner.

Tüm yükler (mo- tor ve ışıklar) ka- palıyken uzun süreli Wi-Fi Yapılandırma Wi-Fi yapılandırma prosedürünü etkinleştirir/etkinliğini kaldırır. Bu prosedürü başlatmadan önce Franke IOT sistemine kayıt yapmak için Franke@Home Uygulamasını kullanın. Ardından yeni aygıt ekle- me ve evdeki ağ yönlendirme cihazına bağlantı talimatlarını izleyin. Birkaç dakika geçmesine rağmen prosedür başarıyla sonuçlanmazsa, tekrar denemeden önce tuşa yeniden uzun süreli basarak işlemi dev- re dışı bırakın. 15 dakika içinde başarıyla sonuçlanmazsa, davlumbaz her koşulda bu prosedürden çıkar. T3 ve T4 lambaları ya- nıp söner: Yapılandırma prosedürü uygulanıyor. Prosedür başarıyla ta- mamlandığında, T3 ve T4 led lambaları 2 sani- ye süresince yanar. Aygıtlar arasında tavsiye edilen bağlantı sırası:

1 - Bağlı Mod (Uzaktan kumanda kılavuzuna bakın)

2 - Bağlı Modda Eşleştirme (Uzaktan kumanda kılavuzuna bakın)

3 - Uzaktan Kumanda-Davlumbaz bağlantısı (Uzaktan kumanda kılavuzuna bakın)

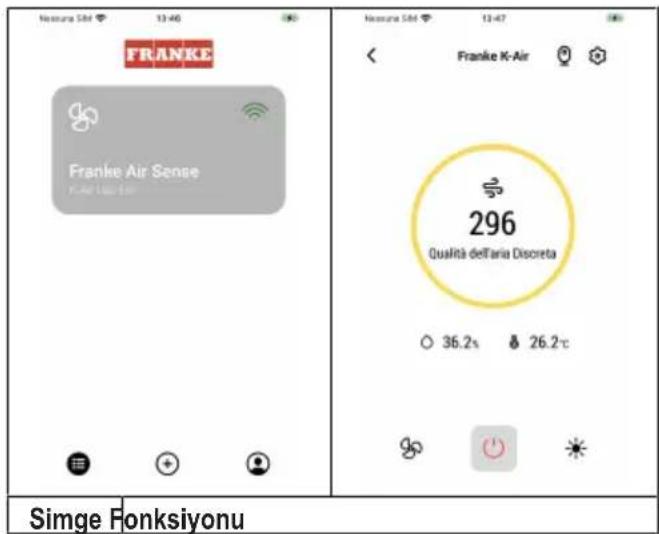

UYGULAMASI Franke@Home Uygulaması iOS ve Android akıllı telefonlarda mevcuttur ve uzaktan etkileşimle davlumbazın tüm iş- levlerine erişmenize olanak tanır. Simge Fonksiyonu Ana sayfa Yeni aygıt ekle Kullanıcı profili yönetimi Franke Wi-Fi ağına bağlı Davlumbazın kapatılması/açılması Aydınlatma tesisatı yönetimi Motor hızı yönetimi Yoğun Fonksiyonu 24 Saat Fonksiyonu Gecikme Fonksiyonu 31Otomatik Fonksiyonu Uygulama ayarları yönetimi

• Bu cihaz bir uzaktan kumandayla yö- netilebilir.

• DİKKAT: Uzaktan kumandada ilk iş- lem olarak Bağlantı Modunu etkinleş- tirin (daha ayrıntılı bilgi için aygıtın kı- lavuzuna bakın). DİKKAT: Bazı fonksiyonlar yalnızca u- zaktan kumandayla etkinleştirilebilir (da- ha ayrıntılı bilgi için aygıtın kılavuzuna başvurun).

• Değiştirme için Teknik Destek'e baş- vurun ("Satın alma için teknik destek ile iletişime geçin").

• IEC / EN62471'e göre 1. risk grubun- da olan lambalar 20 cm mesafeden ve IEC / EN62471'e göre ve risk gru- bunda muaf olan lambalar 30 cm me- safeden takılmalıdır.

• Değiştirme için Teknik Destek'e baş- vurun ("Satın alma için teknik destek ile iletişime geçin"). 32ES
