| Vrsta izdelka | Kuhinjska napa |
| Znamka | Franke |
| Model | FCMA 90 C XS A |
| Širina | 90 cm |
| Minimalna varnostna razdalja | 650 mm nad kuhalno ploščo |
| Premer odvodne cevi | Najmanj 120 mm |
| Napajanje | Glejte tipska ploščica (230 V ~, 50 Hz tipično) |
| Število hitrosti | 3 hitrosti + 2 intenzivni hitrosti |
| Posebne funkcije | Način 24h, Zamik, Povezljiv (Wi-Fi), Franke@Home, Daljinski upravljalnik |
| Vrsta filtrov | Pralni kovinski filtri proti maščobi (Z), Filter z aktivnim ogljem (W) |
| Vzdrževanje kovinskih filtrov | Čiščenje vsaka 2 meseca, pralno v pomivalnem stroju |
| Vzdrževanje ogljenega filtra | Zamenjava vsake 4 mesece ali po 5 pranjih |
| Razsvetljava | LED, rizična skupina 1 (IEC/EN62471) |
| Združljivost | Aplikacija Franke@Home (iOS/Android), Daljinski upravljalnik |
| Material | Nerjavno jeklo (za določene dele) |
| Razred naprave | Razred I (potrebna ozemljitev) |
| Uporaba | Samo za domačo uporabo |
Pogosto zastavljena vprašanja - FCMA 90 C XS A FRANKE
Vprašanja uporabnikov o FCMA 90 C XS A FRANKE
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kuhinjska napa v formatu PDF brezplačno! Poiščite svoja navodila FCMA 90 C XS A - FRANKE in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. FCMA 90 C XS A znamke FRANKE.
NAVODILA ZA UPORABO FCMA 90 C XS A FRANKE

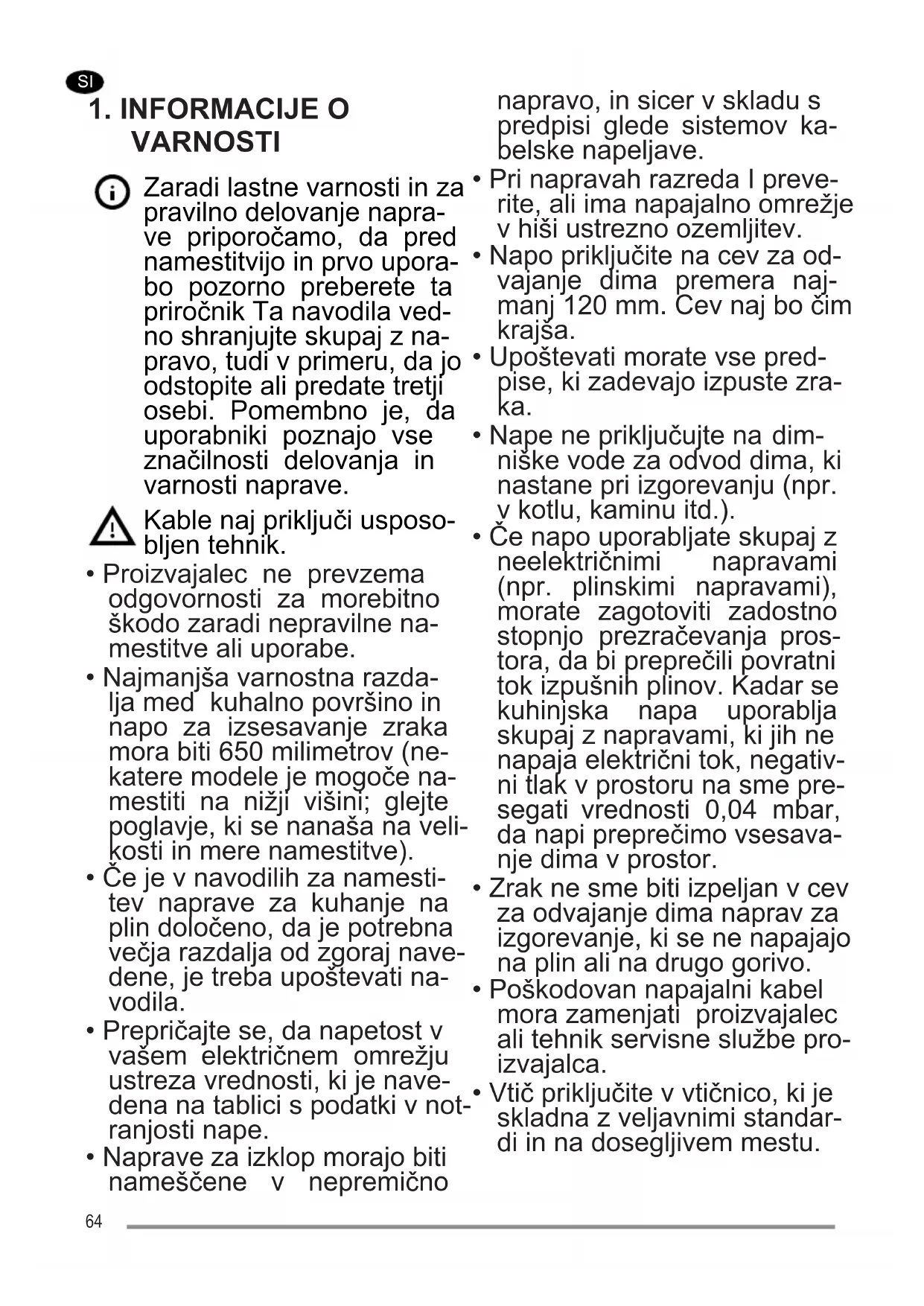

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.
⚠️ Kable naj priključi usposobljen tehnik.
• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
- Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti na nižji višini; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
- Če je v navodilih za namesti- tev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila.
- Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
- Naprave za izklop morajo biti nameščene v nepremično
napravo, in sicer v skladu s predpisi glede sistemov kabelske napeljave.
- Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.
- Napo priključite na cev za od-vajanje dima premera naj-manj 120 mm. Cev naj bo čim krajša.
- Upoštevati morate vse pred-pise, ki zadevajo izpuste zra-ka.
- Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).
- Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru na sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.
- Zrak ne sme biti izpeljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
- Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
- Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu.
- Glede tehničnih in varnostnih ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.
OPOZORILO: preden na- mestite napo, odstranite zaščitno folijo.
OPOZORILO: će vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.
- Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).
- Pod napo ne flambirajte jedi, saj lahko pride do požara.
- Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo čistiti in vzdrževati naprave, razen će so pod nadzorom odrasle osebe.
- Nadzorujte otroke in zagoto-vite, da se ne bodo igrali z na-pravo.
- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposob-
nostmi ali z nezadostnimi izkušnjami in znanjem, razen če jih pri tem ne vodi in pozorno nadzoruje oseba.
Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.
- Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte poglavje Vzdrževanje in čiščenje. - Prostor mora biti ustrezno prezračevan, će se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).
- Simbol na izdelku ali emba- laži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izde- lek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstra- nitve tega izdelka pripomore- te k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o re- cikliranju tega izdelka se obr- nite na lokalno skupnost, lo- kalno službo za odstranjeva- nje odpadkov ali trgovino, kjer ste kupili izdelek.
Izjava o skladnosti
Proizvajalec izjavlja, da je ta aparat z radijsko funkcijo skla- den z direktivo 2014/53/EU.
Celotno besedilo EU izjave o skladnosti je razpoložljivo na naslednji spletni strani, kjer poi-ščete številko izdelka:
https://www.franke.com/
To številko najdete na etiketi v notranjosti izdelka.
| Frekvenč- ni pasovi | Največja oddana moč |
| 2,4 GHz 100 mW maks. | |
2. UPORABA
- Napa je namenjena izključno uporabi v gospodinjstvu za odstranjevanje kuhinjskih vonjav.
- Nape nikoli ne uporabljajte v namene, za katere ni bila načrtovana.
• Med delovanjem nape pod njo ne sme biti visokega plamena. - Intenzivnost plamena nastavite tako, da je usmerjen samo v dno posode in se ne dviga ob njenih straneh.
- Fritezo med uporabo neprestano nadzirajte, saj se preveč razgreto olje lahko vname.
3. ČIŠČENJE IN VZDRŽEVANJE

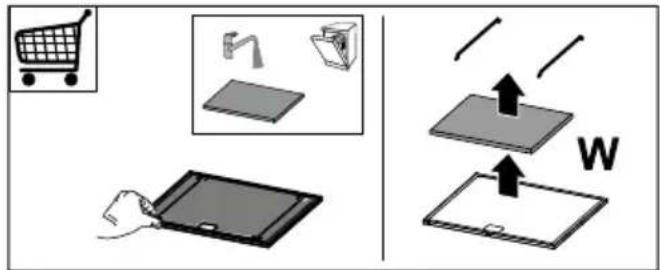

- Spužvasti del se lahko opere v pomivalnem stroju vsaj vsake štiri mesece
ali pogosteje pri večji uporabi, in za- gotavlja delovanje za največ 5 pranj, potem pa ga je potrebno zamenjati (W).

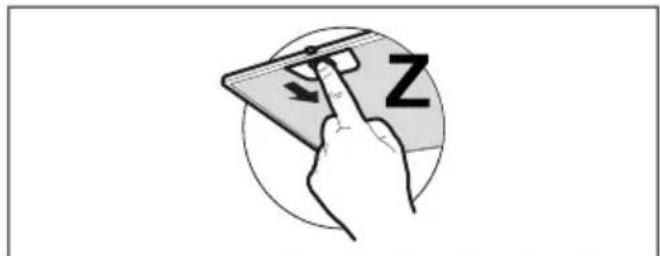

- Filtre za maščobe je treba čistiti po vsakih 2 mesecih delovanja nape oziroma še pogosteje pri intenzivnejši uporabi nape, operete pa jih lahko v pomivalnem stroju (Z).
- Napo očistite z vlažno krpo in nevtralnim tekočim detergentom.
- Pri zunanjem in notranjem čiščenju nape se izogibajte alkoholnim ali sili-konskim sredstvom.
Če je izdelek ali eden od njegovih delov izdelan iz nerjavečega jekla, za čiščenje uporabite posebne neabrazivne izdelke in med čiščenjem sledite smeri satenastega zaključka.

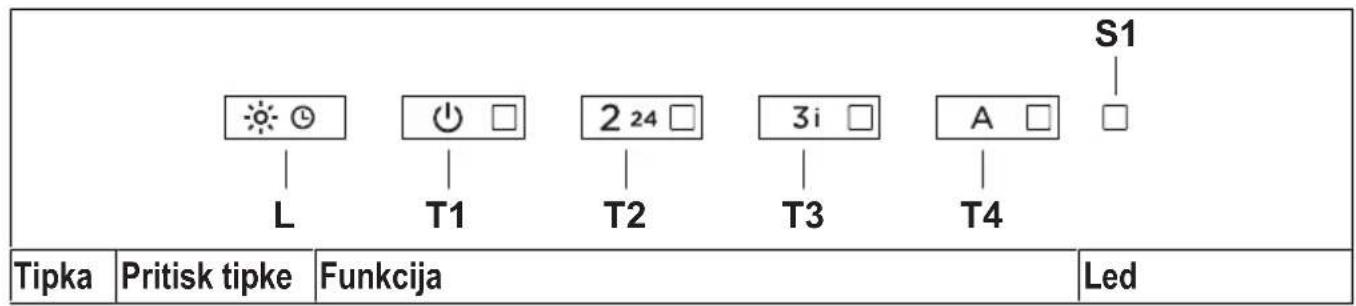

4. UKAZI
| L | Kratek Luči se izmenjujejo med visoko jakostjo, srednjo jakostjo (če je prisotna), ugasnjeno. | - | |
| Dolg pri prižgani luči ali motorju | Funkcija ZakasnitveOmogoči / onemogoči funkcijo Delay (avtomatski izklop motorja in osvetlitve se zamakne za 30').Ni mogoče zagnati, će je vklopljena Intensiva ali 24h. | Utripa | |
| Dolg pri izklopljenih vseh obremenitvah (motor in luči) | Seznanjanje povezanega načinaPred začetkom postopka sledite specifičnim napotkom v navodilih naprav, ki jih želite seznaniti.Zažene se postopek za seznanjanje nape z združljivimi napravam (daljinski upravljalnik). Povežete lahko samo en daljinski upravljavec.Za postopke, ki jih je treba izvesti na teh napravah, glejte navodila naprav.Postopek seznanjanja traja 2 minuti. Če v tem ni prepoznana nobena naprava, preverite, ali ste že zagnali postopek na napravah, ki jih želite seznaniti. Morda je doseženo največje možno število skladnih naprav. | Utripata LED T1 in T2:postopek seznanjanja v teku.Po uspešnem zaključku postopka se svetleči di-odi T1 in T2 vklopita za 2 sekundi. | |
| T1 | Kratek Prižge/ugasne motor pri prvi hitrosti. Sveti neprekinjeno | ||
| Dolg pri prižgani luči | Omogoči / onemogoči alarm filtrov z aktivnim ogljem. | Vse LED lučke utripajo 2-krat:alarm je omogočen.Vse LED lučke se prižgejo za 1 sekundo:alarm je onemogočen. | |
| Dolg pri izklopljenih vseh obremenitvah (motor in luči) | Prekinitev seznanjanja povezanega načinaZažene se postopek za brisanje vseh združljivih naprav, ki so bile prej povezane s funkcijo seznanjanja. | Po uspešnem zaključku postopka svetleči diodi T1 in T2 utripata 5-krat. | |
| T2 | Kratek Prižge /ugasne motor na drugi hitrosti. Sveti neprekinjeno | ||
| Dolg pri prižgani luči ali motorju | Funkcija 24hOmogoči / onemogoči motor v 24h načinu izmenjave zraka, s hitrostjo, ki omogoča 10 minutno sesanje vsako uro v 24-urnem ciklu.Ni ga mogoče aktivirati, će je aktiven način Intenzivnost ali Zakasni-tev. | Utripa | |
| Dolg pri izklopljenih vseh obremenitvah (motor in luči) | Povezava WiFiOmogoči / onemogoči funkcijo povezave WiFi.Opomba: možnost WiFi se vklopi avtomatsko, ko uporabnik zahteva postopek konfiguracije WiFi-ja. | Utripa LED S1:poteka povezovanje z domaćim omrežjem.LED S1 sveti neprekinjeno: povezava WiFi aktivirana. | |
| T3 | Kratek Vklopi motor s tretjo hitrostjo. Sveti neprekinjeno | ||
| Dolg pri prižgani luči ali motorju | Vklopi motor na hitrost Intenzivnost 1.Ta hitrost je nastavljena na 10 minut. Ko se čas izteče, se sistem avtomatsko vrne na predhodno izbrano hitrost. Če se omogoči pri ugas-njenem motorju, se ko konča premakne na način OFF. | Utripa | |
| S.ponovnim pritiskom na tipko z daljšim pritiskom (z vklopljeno lučko ali motorjem) se motor zažene z intenzivno Intenzivnost 2.Ta hitrost je nastavljena na 6 minut. Ko se čas izteče, se sistem avtomatsko vrne na predhodno izbrano hitrost. Če se omogoči pri ugas-njenem motorju, se ko konča premakne na način OFF. | |||
| Dolg pri izklopljenih vseh obremenitvah (motor in luči) | Izvede se ponastavitev alarma za nasičenost filtrov. | Vse LED lučke utripajo 3-krat. | |
| Prikazuje alarm nasičenosti kovinskih filtrov za maščobo in opozarja, da jih je treba oprati. Alarm se sproži po 100 urah dejanskega delovanja nape. | LED-a T2 in T3 gorita neprekinjeno pri ugas-njeni napi. | ||
| Označuje alarma za nasičenost filtra za neprijetne vonjave z aktivnim ogljem. Alarm se sproži po 200 urah dejanskega delovanja nape. | LED-a T2 in T3 utripata pri ugasnjeni napi. | ||
| T4 | Dolg pri izklopljenih vseh obremenitvah (motor in luči) | Konfiguracija WiFi-jaOmogoči / onemogoči postopek za konfiguracijo WiFi-ja.Preden zaženete postopek, uporabite App Franke@Home , da bi se prijavili na sistem IOT Franke. Nato sledite navodilom za dodajanje nove naprave in prijavo na domači usmerjevalnik.Če se postopek po nekaj minutah ne konča uspešno, ga pred ponovnim poskusom dezaktivirajte s ponovnim dolgim pritiskom na tipko.Napa v vsakem primeru zapusti postopek, će ni uspešno zaključen v 15 minutah. | Utripata LED T3 in T4:postopek konfiguracije v teku.Po uspešnem zaključku postopka se svetleči di-odi T3 in T4 vklopita za 2 sekundi. |
| Priporočena sekvenca seznanjanja med napravami:1 - Način povezan (Glej priročnik daljinskega upravljalnika)2 - Seznanjanje Povezanega načina (Glej priročnik nape)3 - Seznanjanje daljinski upravljalnik- napa (glejte navodila daljinskega upravljalnika) | |||
5. APP FRANKE@HOME
Aplikacija App Franke@Home je na raz-polago za pametne telefone iOS in Android in omogoča pristop vsem funkci-jam nape preko upravljanja na daljavo.
| Ikona Funkcija | |
| Domača stran | |
| Dodaj novo napravo | |
| Upravljanje profila uporabnika | |
| Povezan na omrežje Wi-Fi Frankie | |
| VŽIG/ UGAŠANJE NAPE | |
| Upravljanje razsvetljave | |
| Upravljanje hitrosti motorja | |
| Intenzivna Funkcija | |
 | Funkcija 24h |
 | Funkcija Zakasnitve |
— | Samodejna Funkcija |
 | Upravljanje nastavitev aplikacije |
6. DALJINSKI UPRAVLJALNIK
• Ta aparat lahko upravljate z daljinskim upravljalnikom.
- POZOR: na daljinskem upravljalniku morate najprej omogočiti povezani način (za več podrobnosti glejte navodila naprave).
POZOR: nekatere funkcije je mogoče aktivirati samo z daljinskim upravljalnikom (za več podrobnosti glejte priročnik naprave).
7. OSVETLITEV
- Za zamenjavo se obrnite na tehnično pomoč (»Za nakup se obrnite na tehnično pomoč«).
- Svetila, ki se uvrščajo v skupino tveganja 1 v skladu s standardom IEC/EN62471, morajo biti nameščena na razdalji 20 cm, svetila iz skupine tveganja, ki je izvzeta iz standarda IEC/EN62471, pa morajo biti nameščena na razdalji 30 cm.
8. OSVETLITEV
- Za zamenjavo se obrnite na tehnično pomoč (»Za nakup se obrnite na tehnično pomoč«).
