ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HDC Advanced Kärcher

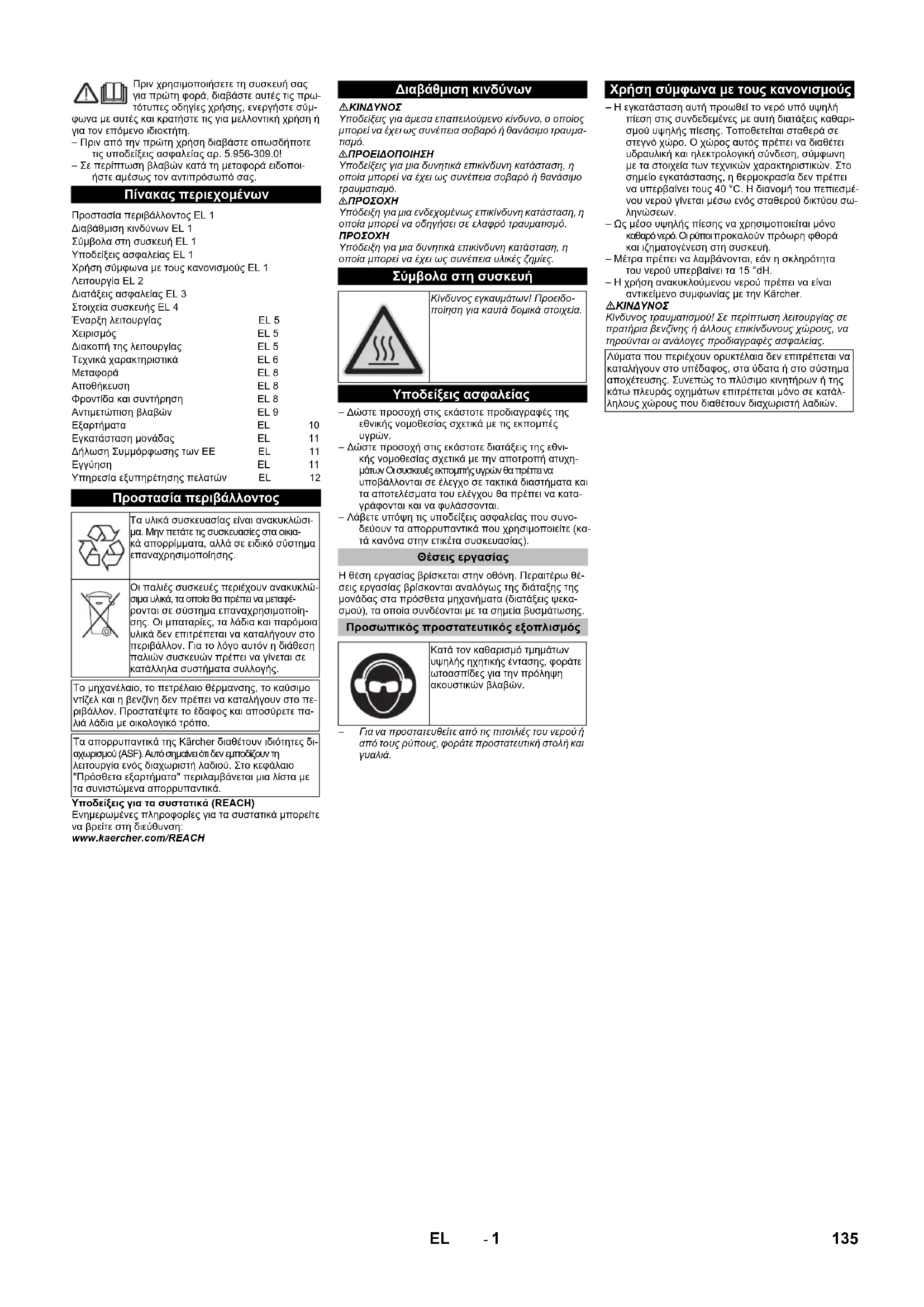

Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυμα-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. – Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές

– Δώστε προσοχή στις εκάστοτε διατάξεις της εθνι- κής νομοθεσίας σχετικά με την αποτροπή ατυχη- μάτων Οι συσκευές εκπομπής υγρών θα πρέπει να υποβάλλονται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να κατα- γράφονται και να φυλάσσονται. – Λάβετε υπόψη τις υποδείξεις ασφαλείας που συνο- δεύουν τα απορρυπαντικά που χρησιμοποιείτε (κα- τά κανόνα στην ετικέτα συσκευασίας). Η θέση εργασίας βρίσκεται στην οθόνη. Περαιτέρω θέ- σεις εργασίας βρίσκονται αναλόγως της διάταξης της μονάδας στα πρόσθετα μηχανήματα (διατάξεις ψεκα- σμού), τα οποία συνδέονται με τα σημεία βυσμάτωσης. – Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστατευτική στολή και

– Η εγκατάσταση αυτή προωθεί το νερό υπό υψηλή πίεση στις συνδεδεμένες με αυτή διατάξεις καθαρι- σμού υψηλής πίεσης. Τοποθετείται σταθερά σε στεγνό χώρο. Ο χώρος αυτός πρέπει να διαθέτει υδραυλική και ηλεκτρολογική σύνδεση, σύμφωνη με τα στοιχεία των τεχνικών χαρακτηριστικών. Στο σημείο εγκατάστασης, η θερμοκρασία δεν πρέπει να υπερβαίνει τους 40 °C. Η διανομή του πεπιεσμέ- νου νερού γίνεται μέσω ενός σταθερού δικτύου σω-

– Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συσκευή. – Μέτρα πρέπει να λαμβάνονται, εάν η σκληρότητα του νερού υπερβαίνει τα 15 °dH. – Η χρήση ανακυκλούμενου νερού πρέπει να είναι αντικείμενο συμφωνίας με την Kärcher.

Κίνδυνος τραυματισμού! Σε περίπτωση λειτουργίας σε πρατήρια βενζίνης ή άλλους επικίνδυνους χώρους, να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Πίνακας περιεχομένων Προστασία περιβάλλοντος EL 1 Διαβάθμιση κινδύνων EL 1 Σύμβολα στη συσκευή EL 1 Υποδείξεις ασφαλείας EL 1 Χρήση σύμφωνα με τους κανονισμούς EL 1 Λειτουργία EL 2 Διατάξεις ασφαλείας EL 3 Στοιχεία συσκευής EL 4 Έναρξη λειτουργίας EL 5 Χειρισμός EL 5 Διακοπή της λειτουργίας EL 5 Τεχνικά χαρακτηριστικά EL 6 Μεταφορά EL 8 Αποθήκευση EL 8 Φροντίδα και συντήρηση EL 8 Αντιμετώπιση βλαβών EL 9 Εξαρτήματα EL 10 Εγκατάσταση μονάδας EL 11 Δήλωση Συμμόρφωσης των ΕE EL 11 Εγγύηση EL 11 Υπηρεσία εξυπηρέτησης πελατών EL 12 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσι- μα. Μην πετάτε τις συσκευασίες στα οικια- κά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώ- σιμα υλικά, τα οποία θα πρέπει να μεταφέ- ρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής. Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο πε- ριβάλλον. Προστατέψτε το έδαφος και αποσύρετε πα- λιά λάδια με οικολογικό τρόπο. Τα απορρυπαντικά της Kärcher διαθέτουν ιδιότητες δι- αχωρισμού (ASF). Αυτό σημαίνει ότι δεν εμποδίζουν τη λειτουργία ενός διαχωριστή λαδιού. Στο κεφάλαιο "Πρόσθετα εξαρτήματα" περιλαμβάνεται μια λίστα με τα συνιστώμενα απορρυπαντικά. Διαβάθμιση κινδύνων Σύμβολα στη συσκευή Κίνδυνος εγκαυμάτων! Προειδο- ποίηση για καυτά δομικά στοιχεία. Υποδείξεις ασφαλείας Θέσεις εργασίας Προσωπικός προστατευτικός εξοπλισμός Κατά τον καθαρισμό τμημάτων υψηλής ηχητικής έντασης, φοράτε ωτοασπίδες για την πρόληψη ακουστικών βλαβών. Χρήση σύμφωνα με τους κανονισμούς Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα ύδατα ή στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή της κάτω πλευράς οχημάτων επιτρέπεται μόνο σε κατάλ- ληλους χώρους που διαθέτουν διαχωριστή λαδιών. 135EL- 2 1 Συλλέκτης ρύπων (του ιδιοκτήτη)2 Αισθητήρας θερμοκρασίας3 Ασφάλεια έλλειψης νερού4Δοχείο με πλωτήρα5 Αντλία αρχικής πίεσης(Προαιρετικό)6 Αντλία με στροφαλοφόρο άξονα7 Βαλβίδα ασφάλειας8 Ηλεκτρικός κινητήρας9Βαλβίδα αντεπιστροφής10 Ελαστικός σωλήνας υψηλής πίεσης11 Αισθητήρας πίεσης για υψηλή πίεση12 Βαλβίδα υπερχείλισης13 Μετρητής ροής14 Βαλβίδα πλωτήρα15 Βαλβίδα διακοπής (του κτιρίου)16 Βαλβίδα διακοπής (του κτιρίου)A Σωλήνωση/έξοδος υψηλής πίεσηςBΠροσαγωγή νερούC Στόμιο υπερχείλισης Σχεδιάγραμμα ροής

136 EL- 3 Το νερό προωθείται από το δοχείο με πλωτήρα στην πλευρά αναρρόφησης της αντλίας. Η στάθμη του νερού στο δοχείο με πλωτήρα παραμένει σταθερή χάρη στη βαλβίδα πλωτήρα. Σε περίπτωση μη λειτουργίας της βαλβίδας πλωτήρα το νερό εκρέει μέσω του στομίου υπερχείλισης. Σε περίπτωση προβλημάτων στην πα- ροχή νερού, η ασφάλεια έλλειψης νερού στέλνει μήνυμα σφάλματος στο σύστημα ελέγχου. Ο ηλεκτροκινητήρας κινεί την αντλία με στροφαλοφόρο άξονα. Η αντλία μεταφέρει το νερό υπό υψηλή πίεση στην πλευρά πίεσης. Το νερό υπό υψηλή πίεση καταλήγει μέσω της βαλβίδας υπερχείλισης και του αισθητήρα πίεσης στην έξοδο υψηλής πίεσης. Στη συνέχεια ακολουθεί το δίκτυο υψη- λής πίεσης του χειριστή. Το μη απορροφούμενο νερό επιστρέφει στο δοχείο με πλωτήρα μέσω της βαλβίδας υπερχείλισης. Εάν έχουν απενεργοποιηθει όλοι οι καταναλωτές, η βαλβίδα υπερ- χείλισης μεταβαίνει εντελώς στην κατάσταση αναρροής προς το δοχείο με πλωτήρα. Εάν η πίεση στην έξοδο υπερβεί τη μέγιστη πίεση λειτουργίας παρά τη βαλβίδα υπερχείλισης, ανοίγουν οι βαλβίδες ασφαλείας. – Με το πλήκτρο απασφάλισης αποκαθίσταται η λει- τουργική ετοιμότητα της συσκευής. Εάν η πίεση στο σύστημα μειωθεί κάτω από το προκαθορισμέ- νο σημείο ενεργοποίησης λόγω ανοίγματος ενός πιστολέτου χειρός, ενεργοποιούνται οι αντλίες υψηλής πίεσης. Η πρώτη αντλία ενεργοποιείται μέσω του μετατρο- πέα συχνότητας, ενώ όλες οι υπόλοιπες αντλίες λειτουργούν απευθείας στο δίκτυο. – Εάν ενεργοποιηθεί ο μετρητής ροής της βαλβίδας υπερχείλισης με ανοικτές της αντλίες υψηλής πίε- σης μετά το κλείσιμο όλων των πιστολέτων χειρός, οι αντλίες απενεργοποιούνται ξανά με μια κατά πε- ρίπτωση ρυθμιζόμενη χρονική υστέρηση. – Εάν η εγκατάσταση βρίσκεται σε ετοιμότητα και οι αντλίες υψηλής πίεσης δεν βρίσκονται σε λειτουρ- γία, ενεργοποιείται ένας χρονιστής, ο οποίος επα- ναφέρει την ετοιμότητα της εγκατάστασης έπειτα από την πάροδο του καθορισμένου χρόνου. Τα συστήματα ασφαλείας χρησιμεύουν για την προστα- σία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λει- τουργίας ή να αγνοηθεί η λειτουργία τους. Η ασφάλεια έλλειψης νερού εμποδίζει την ενεργοποίη- ση των αντλιών υψηλής πίεσης σε περίπτωση έλλειψης

Ο ελεγκτής θερμοκρασίας απενεργοποιεί τη συσκευή, όταν επιτευχθεί μια υπερβολικά υψηλή θερμοκρασία νε-

Η επαφή προστασίας περιέλιξης στην περιέλιξη του κι- νητήρα της κίνησης της αντλίας θέτει σε περίπτωση υπερθέρμανσης τον κινητήρα εκτός λειτουργίας. – Η βαλβίδα ασφάλειας ανοίγει σε περίπτωση βλά- βης της βαλβίδας υπερχείλισης. – Η βαλβίδα ασφάλειας ρυθμίζεται και μολυβδο- σφραγίζεται στο εργοστάσιο. Η ρύθμισή της γίνεται αποκλειστικά από την υπηρεσία εξυπηρέτησης πε-

– Εάν κλείσουν όλα τα πιστολέτα χειρός, ανοίγει η βαλβίδα υπερχείλισης και ολόκληρη η ποσότητα νερού επιστρέφει στο δοχείο με πλωτήρα. Οι αντλί- ες υψηλής πίεσης απενεργοποιούνται μέσω ενός μετρητή ροής έπειτα από μια ρυθμιζόμενη χρονική

– Οι μη απορροφημένες ποσότητες νερού επιστρέ- φουν στο δοχείο με πλωτήρα μέσω της βαλβίδας υπερχείλισης. Εάν ανοίξει ξανά το πιστολέτο χειρός, ενεργοποιούνται ξανά οι αντλίες υψηλής πίεσης μέσω του αισθητήρα πί- εσης για υψηλή πίεση. Προσαγωγή νερού

Πλευρά υψηλής πίεσης Ρύθμιση πίεσης Σύστημα ελέγχου Διατάξεις ασφαλείας Ασφάλεια έλλειψης νερού στο δοχείο με

Ελεγκτής θερμοκρασίας Επαφή προστασίας πηνίου Βαλβίδα ασφάλειας Βαλβίδα υπερχείλισης με μετρητή ροής Αισθητήρας πίεσης για υψηλή πίεση 137EL- 4 1Δοχείο με πλωτήρα 2Βαλβίδα πλωτήρα 3 Υδραυλική σύνδεση 4 Ηλεκτρικός κινητήρας 5 Βαλβίδα ασφάλειας 6 Συλλέκτης πίεσης 7 Βίδα εκροής λαδιού 8Ένδειξη στάθμης λαδιού 9 Δοχείο λαδιού 10 Αντλία υψηλής πίεσης 11 Ανεμιστήρας φίλτρου 12 Κύριος διακόπτης 13 Κιβώτιο οργάνων χειρισμού 14 Φίλτρο εξόδου 15 Πρόσθιο έλασμα επένδυσης 16 Αντλία αρχικής πίεσης (Προαιρετικό) 17 Ελαστικός σωλήνας υψηλής πίεσης 18 Ένδειξη οθόνης 19 Αισθητήρας θερμοκρασίας 20 Ασφάλεια έλλειψης νερού 21 Μετρητής ροής 22 Αισθητήρας πίεσης για υψηλή πίεση 23 Βαλβίδα υπερχείλισης 24 Σύνδεση υψηλής πίεσης Στοιχεία συσκευής

138 EL- 5 Κίνδυνος τραυματισμού! Η συσκευή, οι αγωγοί προσα- γωγής, το λάστιχο υψηλής πίεσης και οι συνδέσεις πρέ- πει να είναι σε άψογη κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί. Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή σύμφω- να με τις προδιαγραφές. Πρέπει να έχει υπόψη τις τοπι- κές συνθήκες και κατά την εργασία με τη συσκευή πρέ- πει να προσέχει τα άτομα που βρίσκονται κοντά της. Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη, εφόσον βρίσκεται σε λειτουργία. – Κίνδυνος εγκαυμάτων από καυτό νερό! Μην στρέ- φετε τη δέσμη νερού προς ανθρώπους ή ζώα

– Κίνδυνος εγκαυμάτων από καυτά τμήματα της εγκα- τάστασης! Κατά τη λειτουργία με καυτό νερό, μην αγγίζετε τους μη μονωμένους αγωγούς και ελαστι- κούς σωλήνες. Κρατάτε το σωλήνα ρίψης μόνο από – Κίνδυνος δηλητηρίασης ή εγκαυμάτων από την επαφή με το απορρυπαντικό! Τηρείτε τις υποδείξεις επάνω στο απορρυπαντικό. Διατηρείτε παντικό σε σημείο, όπου είναι απρόσιτο σε μη εξου- σιοδοτημένα άτομα. ΚΙΝΔΥΝΟΣ Θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας! Μην στρέ- φετε τη δέσμη νερού προς τις ακόλουθες εγκαταστάσεις: – Ηλεκτρικές συσκευές και μονάδες, – την ίδια τη μονάδα, – όλα τα ηλεκτροφόρα εξαρτήματα στο χώρο εργασί- ας.Κατά την έξοδο της δέσμης νερού από το σωλήνα εκτό-ξευσης παράγεται ανάκρουση. Όταν ο σωλήνας εκτό-ξευσης είναι διπλωμένος, δημιουργείται δύναμη ώθη-σης προς τα επάνω. ΚΙΝΔΥΝΟΣ – Κίνδυνος τραυματισμού! Η ανάκρουση του σωλήνα δέσμης νερού μπορεί να σας κάνει να χάσετε την ισορροπία σας. Ενδέχεται να πέσετε κάτω. Ο σω- λήνας δέσμης νερού μπορεί να στραφεί προς κάθε κατεύθυνση και να τραυματίσει άλλα άτομα. Αναζη- τήστε ένα ασφαλές σημείο στήριξης και κρατήστε σταθερά το πιστολέτο. Μην ασφαλίζετε ποτέ το μο

χλό του πιστολέτου χειρός. – Μην στρέφετε τη δέσμη πάνω σε άλλους ή σε εσάς τους ίδιους, για να καθαρίσετε ρούχα ή παπούτσια. – Κίνδυνος τραυματισμού λόγω διαφυγόντων τμημά- των! Τυχόν διαφυγόντα θραύσματα ή αντικείμενα μπορούν να προκαλέσουν τραυματισμούς σε άτομα ή ζώα. Μην στρέφετε ποτέ τη δέσμη νερού προς εύ- θραυστα ή κινητά αντικείμενα. – Κίνδυνος ατυχήματος συνεπεία βλάβης! Καθαρίζε- τε ελαστικά και βαλβίδες από ελάχιστη απόσταση 30 cm. ΚΙΝΔΥΝΟΣ Κίνδυνος λόγω επικίνδυνων για την υγεία υλικών! Μην ψεκάζετε τα ακόλουθα υλικά, καθώς μπορούν να εκπέμ- ψουν επικίνδυνες για την υγεία ουσίες: – Υλικά που περιέχουν αμίαντο, – Υλικά που ενδεχομένως περιέχουν επικίνδυνες για την υγεία ουσίες. – Κίνδυνος τραυματισμού λόγω της εξερχόμενης δέ- σμης καυτού νερού. Μόνον οι γνήσιοι ελαστικοί σω- λήνες υψηλής πίεσης της Kärcher είναι ιδανικοί για την εγκατάσταση. Δεν φέρουμε ευθύνη σε περίπτω- ση χρήσης άλλων ελαστικών σωλήνων. – Κίνδυνος για την υγεία από το απορρυπαντικό! Λόγω της ενδεχόμενης ανάμειξης με απορρυπαντι- κό, το νερό που εξέρχεται από τη συσκευή δεν είναι – Κίνδυνος ακουστικής βλάβης σε εργασίες με τμήμα- τα τα οποία παράγουν υψηλά επίπεδα θορύβου! Στην περίπτωση αυτή φοράτε ωτοασπίδες. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση της συσκευής για μεγάλο χρονικό διάστημα εν- δέχεται να προκαλέσει διαταραχές κυκλοφορίας αίματος στα χέρια που οφείλονται σε κραδασμούς. Η γενική διάρκεια χρήσης δεν μπορεί να προδιοριστεί, διότι αυτή εξαρτάται από πολλούς παράγοντες:– Ατομική προδιάθεση για διαταραχή κυκλοφορίας αίματος (συχνά κρύα χέρια, μούδιασμα δακτύλων).– Χαμηλή θερμοκρασία περιβάλλοντος. Χρησιμοποι-είτε ζεστά γάντια για την προστασία των χεριών.– Το δυνατό σφίξιμο της λαβής εμποδίζει την καλή κυκλοφορία του αίματος.– Η αδιάκοπη λειτουργία έχει αρνητικότερα αποτελέ-σματα απ' ότι η λειτουργία με διακοπές.Κατά την τακτική, μακρόχρονη χρήση της συσκευής και εφόσον εκδηλώνονται επανειλημμένα τα συμπτώματα (για παράδειγμα μούδιασμα δακτύλων, κρύα χέρια) συ-νιστάται να υποβληθείτε σε ιατρική εξέταση.Υπόδειξη: Το κείμενο εμφανίζεται στα αγγλικά.A Πλήκτρο απασφάλισηςBΟθόνη LCDC Ένδειξη ράβδων (ανά πεδίο περ. 20% της πίεσης αναφοράς)D Μήνυμα σφάλματος αντλίας 1-4E Αλλαγή της τιμής (-) ή κίνηση του κέρσορα προς τα αριστεράF Αλλαγή της τιμής (+) ή κίνηση του κέρσορα προς τα δεξιάG Πλήκτρο επιβεβαίωσης (ΟΚ)H Διακοπή (ESC)I Πίεση συστήματοςJ Γενική δυσλειτουργίαςK Ελλειψη νερούL Η εκάστοτε αντλία είναι ενεργοποιημένη– Σε περίπτωση λειτουργικής ετοιμότητας της μονά-δας εμφανίζονται οι τρέχουσες ώρες λειτουργίας των αντλιών υψηλής πίεσης εναλλάξ με την πίεση λειτουργίας.– Σε περίπτωση εμφάνισης σφαλμάτων, αυτά εμφα-νίζονται εναλλάξ στην οθόνη (ανατρέξτε στη "Βοή-θεια σε περίπτωση βλάβης"). ΚΙΝΔΥΝΟΣ Κίνδυνος τραυματισμού λόγω της εξερχόμενης δέσμης καυτού νερού! ΚΙΝΔΥΝΟΣ Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο σωλή- να υψηλής πίεσης για ζημιές. Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες. Πριν από κάθε χρήση, ελέγχετε τον σωλήνα υψη-λής πίεσης, τις σωληνώσεις, τον εξοπλισμό και τον σωλήνα δέσμης για ενδεχόμενες βλάβες. Ελέγξτε την καλή εφαρμογή και τη στεγανότητα του ελαστικού σωλήνα αναρρόφησης. Περιστρέψτε το γενικό διακόπτη στη θέση "0". Κλείστε την προσαγωγή νερού. Ενεργοποιήστε το πιστολέτο χειρός, έως ότου δια-πιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση. Ανοίξτε την προσαγωγή νερού. Ρυθμίστε το γενικό διακόπτη στη θέση "1". Πιέστε το πλήκτρο απασφάλισης. Εκτελέστε τον καθαρισμό.Υπόδειξη: Η συσκευή σταματά σε περίπτωση διακο-πής του καθαρισμού για χρονικό διάστημα πέραν του επιλεγμένου χρόνου υστέρησης (τουλ. 30 δευτερόλε-πτα). Ταυτόχρονα ξεκινά μια ρυθμιζόμενη περίοδος λει-τουργικής ετοιμότητας. Κατά την περίοδο λειτουργικής ετοιμότητας η συσκευή ενεργοποιείται αυτόματα εξαιτί-ας της μείωσης της πίεσης κατά το άνοιγμα του πιστολι-ού ψεκασμού χειρός. Πιέστε το πλήκτρο απασφάλισης. Περιστρέψτε το γενικό διακόπτη στη θέση "0". Κλείστε την προσαγωγή νερού. Ενεργοποιήστε το πιστολέτο χειρός, έως ότου δια-πιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση. Ασφαλίστε τη σκανδάλη του πιστολέτου με το κού-μπωμα, ώστε να μην ανοίξει κατά λάθος.Σε περίπτωση μακροχρόνιων παύσεων λειτουργίας ή όταν δεν είναι δυνατή η τοποθέτηση σε χώρο προστα-τευμένο από παγετούς, εκτελέστε τα ακόλουθα μέτρα (βλ. κεφάλαιο "Φροντίδα και συντήρηση" παράγραφος "Αντιπαγετική προστασία"): Αδειάζετε το νερό. Ξεπλύνετε τη συσκευή με αντιπηκτικό. Απενεργοποιήστε και ασφαλίστε το γενικό διακό-

Υποδείξεις ασφαλείας

Κραδασμοί συσκευήςΟθόνηΘέστε τη συσκευή σε ετοιμότηταΑπενεργοποίηση σε περίπτωση εκτάκτου ανάγκηςΕνεργοποίηση της μηχανής A B C D E F G H I J K L Επαναφορά της λειτουργικής ετοιμότηταςΑπενεργοποίηση της συσκευής Διακοπή της λειτουργίας 139EL- 6 Τεχνικά χαρακτηριστικά HDC 60/10 HDC 90/10 HDC 120/10 HDC 60/10 H HDC 90/10 H HDC 120/10 H

Πίεση εργασίας MPa (bar) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) Μέγ. υπερπίεση λειτουργίας (βαλβίδα ασφαλείας) MPa (bar) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) Παρεχόμενη ποσότητα λίτρα/ώρα (λίτρα/

6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Σύνδεση νερού Ποσότητα προσαγωγής (ελάχ.) λίτρα/ώρα (λίτρα/

6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Πίεση προσαγωγής (ελάχ.) MPa (bar) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) Πίεση προσαγωγής (μέγ.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) Θερμοκρασία προσαγωγής (μέγ.)°C 606060858585 Ηλεκτρική σύνδεση Ρεύμα -- 3~3~3~3~3~3~ Συχνότητα Hz 505050505050 Τάση V 400 400 400 400 400 400 Ισχύς σύνδεσης kW 22 34 45 23,5 35,5 46,5 Ηλεκτρική ασφάλεια (αδρανής) A 50 80 100 50 80 100 Είδος προστασίας -- IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Κατηγορία προστασίας-- IIIIII Καλώδιο ρεύματος mm

4x 16 4x 35 4x 35 4x 16 4x 35 4x 35 Διαστάσεις και βάρη Μήκος mm 1168 1168 1168 1168 1168 1168 Πλάτος mm 800 800 800 800 800 800 Ύψος mm 1469 1469 1881 1881 1881 1881 Τυπικό βάρος λειτουργίας kg 450,1 545,1 650,1 470,1 565,1 670,1 Μετρούμενες τιμές κατά EN 60335-2-79 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 747676747676 Αβεβαιότητα K

dB(A) 111111 Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός m/s

3,63 3,63 3,63 3,63 3,63 3,63 σωλήνας εκτόξευσης m/s

7,52 7,52 7,52 7,52 7,52 7,52 Αβεβαιότητα K m/s

1,0 1,0 1,0 1,0 1,0 1,0 Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ) 2019/1781 Παράρτημα Ι Τμήμα 2 (12): a) 140 EL- 7 Απεικόνιση του HDC 120/XX χωρίς ελάσματα επένδυσηςAΣύνδεση υψηλής πίεσηςB Υδραυλική σύνδεσηC Ελάχιστη απόσταση από τοίχοD Απαιτήσεις χώρου για το κιβώτιο διακοπτώνΦύλλο διαστάσεων

FΈκτασηHΎψος 141EL- 8 Μπορείτε να συνάψετε ένα συμβόλαιο συντήρησης για τη συσκευή με το αρμόδιο γραφείο πωλήσεων της εται- ρείας Kärcher. Η συσκευή πρέπει να τοποθετείται μόνον σε χώρους που διαθέτουν αντιπαγετική προστασία. Σε περίπτωση κινδύνου παγετού, π.χ. σε εγκαταστάσεις εξωτερικών χώρων, η συσκευή πρέπει να αδειάσει και να ξεπλυθεί με αντιψυκτικό υγρό. Ξεβιδώστε τον εύκαμπτο σωλήνα τροφοδοσίας νε- ρού και τον εύκαμπτο σωλήνα υψηλής πίεσης. Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώ-

Υπόδειξη: Λάβετε υπόψη τους κανόνες χειρισμού του κατασκευαστή του αντιψυκτικού. Γεμίστε ως επάνω το δοχείο με πλωτήρα με ένα αντιψυκτικό ευρείας κυκλοφορίας. Τοποθετήστε το αναρτώμενο δοχείο πάνω από την έξοδο υψηλής πίεσης. Ενεργοποιήστε τη συσκευή και αφήστε την να λει- τουργήσει, έως ότου τεθεί σε λειτουργία η ασφά- λεια έλλειψης νερού του δοχείου με πλωτήρα και η συσκευή απενεργοποιηθεί. Έτσι επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής. Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Φροντίδα και συντήρηση

Κίνδυνος τραυματισμού! Απενεργοποιείτε το γενικό διακόπτη σε όλες τις εργασίες συντήρησης και επισκευής. Πρόγραμμα συντήρησης Χρονική στιγμή Ενέργεια σχετικό συγκρότημα Εκτέλεση Ποιος ημερησίως Έλεγχος του πιστολέ-

Πιστολέτο χειρός Ελέγξτε εάν το πιστολέτο χειρός κλείνει αεροστεγώς. Ελέγξτε τη λειτουργία της ασφάλειας έναντι ακούσιας ενεργοποίησης. Αντι- καταστήστε το ελαττωματικό πιστολέτο χειρός.

Έλεγχος του σωλήνα υψηλής πίεσης Αγωγοί εξόδου, ελαστικοί σωλήνες προς τη συσκευή εργασίας Εξετάστε τους ελαστικούς σωλήνες για βλάβες. Αντικαταστήστε αμέσως τους ελαττωματικούς ελαστικούς σωλήνες. Κίνδυνος ατυχήματος!

εβδομαδιαίως ή έπειτα από 40 ώρες λειτουργίας Έλεγχος της εγκατά- στασης για διαρροές συνολική εγκατάσταση Ελέγξτε την αντλία, την βαλβίδα υπερχείλισης και το σύστημα σωληνώσεων για διαρροές. Σε περίπτωση λαδιού κάτω από την αντλία ή διαρροής περισσότερων από 3 σταγόνων νερού ανά λεπτό, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών. Διατηρήστε ανοικτές τις οπές διαρροής. Χειριστής/υπηρε- σία εξυπηρέτη- σης πελατών Έλεγχος στάθμης λα-

Ένδειξη στάθμης λαδιού στην αντλία Εάν το λάδι έχει γαλακτώδη υφή, πρέπει να αντικατασταθεί. Χειριστής Έλεγχος στάθμης λα-

Ένδειξη στάθμης λαδιού στην αντλία Ελέγξτε τη στάθμη λαδιού της αντλίας. Εάν απαιτείται, συμπλη- ρώστε λάδι (κωδ. παραγγελίας 6.288-016).

μηνιαίως ή μετά από 200 ώρες λειτουργίας Έλεγχος της αντλίας Αντλία υψηλής πίεσης Εξετάστε την αντλία για διαρροές. Καλέστε την υπηρεσία εξυ- πηρέτησης πελατών, εάν η διαρροή υπερβαίνει τις 3 σταγόνες

Έλεγχος της ασφάλει- ας έλλειψης νερού Διακόπτης με πλωτήρα στο δοχείο με

Πιέστε προς τα κάτω τον πλωτήρα της ασφάλειας έλλειψης νε- ρού επί περ. 5 δευτερόλεπτα και ελέγξτε την ένδειξη σφάλματος στην πλατίνα ελέγχου. Απομακρύνετε τις αποθέσεις, εάν υπάρ-

Υπηρεσία εξυπη- ρέτησης πελατών Έλεγχος της βαλβίδας

Δοχείο με πλωτήρα Η στάθμη του νερού πρέπει να βρίσκεται 40 mm κάτω από το στόμιο υπερχείλισης. Εάν η βαλβίδα με πλωτήρα είναι κλειστή δεν πρέπει να εκρέει νερό. Για τη ρύθμιση ανατρέξτε στο εγχει- ρίδιο τεχνικού ελέγχου. Υπηρεσία εξυπη- ρέτησης πελατών Ελέγξτε το χρόνο κα- θυστέρησης απενερ-

Σύστημα ελέγχου Κλείστε τον καταναλωτή (π.χ. πιστολέτο χειρός) Η αντλία πρέ- πει να απενεργοποιηθεί μετά το χρόνο καθυστέρησης.

Έλεγχος της αυτόμα- της ενεργοποίησης Αισθητήρας πίεσης Η αντλία δεν λειτουργεί επειδή δεν γίνεται λήψη νερού. Ανοίξτε το πιστολέτο χειρός. Εάν η πίεση στο δίκτυο υψηλής πίεσης πέ- σει κάτω από το σημείο ενεργοποίησης, η αντλία πρέπει να ενεργοποιηθεί.

όλα τα κολάρα Σφίξτε τα κολάρα με το κατάλληλο κλειδί. Ροπή σύσφιξης έως 28 mm ονομαστική διατομή = 2 Nm, από 29 mm = 6 Nm.

ανά εξάμηνο ή έπειτα από 500 ώρες λειτουργίας Αλλαγή λαδιού Αντλία υψηλής πίεσης Αφαιρέστε το λάδι. Γεμίστε με 1 λίτρο νέο λάδι (κωδ. παραγγε- λίας 6.288-016.0). Ελέγξτε τη στάθμη πλήρωσης στην ένδειξη στάθμης λαδιού.

ανά εξάμηνο ή έπειτα από 1000 ώρες λειτουργίας Έλεγχος της συσκευ- ής για ιζηματογενείς

συνολικό σύστημα νερού Οι λειτουργικές βλάβες στις βαλβίδες ή τις αντλίες μπορούν να οφείλονται σε ασβεστώσεις. Στην περίπτωση αυτή εκτελέστε απασβέστωση. Χειριστής με οδη- γίες για την αφα-

Σφίξιμο σφικτήρων Κιβώτιο οργάνων χειρισμού Σφίξτε καλά όλους τους σφικτήρες των τμημάτων του κεντρικού κυκλώματος παροχής ρεύματος. Ηλεκτρολόγος ετησίως Έλεγχος ασφαλείας συνολική εγκατάσταση Έλεγχος ασφαλείας κατά τις οδηγίες συσκευών ρίψης υγρών. Εμπειρογνώμων αναλόγως των περιβαλλο- ντικών συνθηκών Ελέγξτε τα πλέγματα φίλτρου του ανεμιστή-

Κιβώτιο οργάνων χειρισμού Ελέγξτε τα πλέγματα φίλτρου του ανεμιστήρα για ρύπους και καθαρίστε τα εάν είναι απαραίτητο. Έπειτα από 10x καθαρι- σμούς αντικαταστήστε τα πλέγματα φίλτρου. Υπηρεσία εξυπη- ρέτησης πελατών Σύμβαση συντήρησης Αντιπαγετική προστασία Αδειάστε το νερό Ξεπλύνετε τη συσκευή με αντιπηκτικό μέσο 142 EL- 9

Κίνδυνος τραυματισμού! Απενεργοποιείτε το γενικό δια- κόπτη σε όλες τις εργασίες επισκευής. A Αριθμός σφάλματος B Αριθμός τρεχόντων υφιστάμενων σφαλμάτων – Είδος σφάλματος 1: Λειτουργία εκτάκτου ανάγκης της μονάδας με τις υπόλοιπες αντλίες υψηλής πίε-

– Είδος σφάλματος 2: Η λειτουργική ετοιμότητα της μονάδας διακόπτεται και απενεργοποιούνται οι αντλίες υψηλής πίεσης. – Εάν εμφανιστεί ένα από τα παραπάνω σφάλματα, η συσκευή μπορεί να τεθεί ξανά σε λειτουργία με πίεση του πλήκτρου απασφάλισης, αφού αντιμε- τωπιστεί το σφάλμα. Υπόδειξη: Τα τελευταία 40 σφάλματα αποθηκεύονται με την αντίστοιχη ημερομηνία και ώρα και μπορούν να εμφανιστούν στην οθόνη. A Ημερομηνία εμφάνισης του σφάλματος B Ώρα εμφάνισης του σφάλματος C Αριθμός σφάλματος D Θέση του σφάλματος στη λίστα E Αριθμός αποθηκευμένων σφαλμάτων Αντιμετώπιση βλαβών

Περιγραφή σφάλματος Είδος

01 Έλλειψη τάσης χειρισμού 2 02 Οθόνη, απουσία επικοινωνί-

10 Διακόπτης προστασίας του κινητήρα αντλίας υψηλής πίε- σης 1

11 Διακόπτης προστασίας του κινητήρα αντλίας υψηλής πίε- σης 2

12 Διακόπτης προστασίας του κινητήρα αντλίας υψηλής πίε- σης 3

13 Διακόπτης προστασίας του κινητήρα αντλίας υψηλής πίε- σης 4

14 Μη έτοιμος διακόπτης προ- στασίας κινητήρα του μετα- τροπέα συχνότητας ή μετα- τροπέας συχνότητας

18 Επαφή προστασίας πηνίου αντλίας υψηλής πίεσης 1

19 Επαφή προστασίας πηνίου αντλίας υψηλής πίεσης 2

20 Επαφή προστασίας πηνίου αντλίας υψηλής πίεσης 3

21 Επαφή προστασίας πηνίου αντλίας υψηλής πίεσης 4

26 Διακόπτης προστασίας του κινητήρα της αντλίας προπίε-

30 Επαφέας "Οn" διαρκώς κατει- λημμένος (είσοδος συστήμα- τος ελέγχου)

31 Επαφέας "Οn" διαρκώς κατει- λημμένος (οθόνη)

32 Επαφέας "Οff" διαρκώς κατει- λημμένος (είσοδος συστήμα- τος ελέγχου)

40 Ελλειψη νερού 2 41 Θερμοκρασία νερού πολύ

42 Απενεργοποίηση λόγω διαρρο- ής (π.χ. ρήξη ελαστικού σωλή-

43 Απενεργοποίηση διαρροής 2 (μικρή διαρροή)

45 Υπερβολική πίεση (> 300 bar) 2 46 Ο μετρητής παροχής δίνει λαν- θασμένο σήμα.

47 Λανθασμένη ρύθμιση της βαλβί- δας υπερπλήρωσης

48 Λανθασμένη ρύθμιση τύπου HDC

49 Ο μετρητής ροής δεν δίνει σήμα. 2 50 Ο αισθητήρας πίεσης για υψηλή πίεση δεν δίνει σήμα

52 Ο ελεγκτής θερμοκρασίας δεν

Βλάβη Πιθανό αίτιο Αντιμετώπιση Ποιος Η συσκευή δεν λειτουργεί Στη συσκευή δεν υπάρχει τάση τροφοδοσίας. Ελέγξτε το ηλεκτρικό δίκτυο. Ηλεκτρολόγος Ενεργοποιήθηκε ο διακόπτης προστασίας του κινητήρα για το σύστημα ελέγχου. Ελέγξτε το διακόπτη προστασίας του κινητήρα. Υπηρεσία εξυπηρέτησης

Η αντλία δεν εκκινείται κατά το χρόνο ετοιμότητας με άνοιγμα του πιστολέτου

Βλάβη στον αισθητήρα πίεσης για υψηλή πίε- ση ή στο καλώδιο του αισθητήρα πίεσης. Αντικαταστήστε τον αισθητήρα πίεσης ή το καλώδιο. Υπηρεσία εξυπηρέτησης

Η συσκευή δεν αναπτύσσει πλήρη πίεση Το ακροφύσιο έχει φύγει από τη θέση του. Αντικαταστήστε το ακροφύσιο. Χειριστής Διαρροή από τις σωληνώσεις αναρρόφησης. Ελέγξτε τις κοχλιωτές συνδέσεις και τους ελαστικούς σω-

Διαρροή στη βαλβίδα ασφαλείας. Ελέγξτε τη ρύθμιση και τοποθετήστε νέα μόνωση, εάν είναι απαραίτητο. Υπηρεσία εξυπηρέτησης

Μη στεγανή βαλβίδα υπερχείλισης ή πολύ χα- μηλή ρύθμιση. Ελέγξτε τα εξαρτήματα της βαλβίδας, αντικαταστήστε τα σε περίπτωση βλάβης ή καθαρίστε τα σε περίπτωση ρύπαν-

Υπηρεσία εξυπηρέτησης

Βλάβη στη βαλβίδα της αντλίας, η ηλεκτρομα- γνητική βαλβίδα υψηλής πίεσης δεν κλείνει. Αντικαταστήστε τα ελαττωματικά στοιχεία. Υπηρεσία εξυπηρέτησης

Η αντλία υψηλής πίεσης χτυπάει, το μα- νόμετρο δονείται έντονα Η αντλία αναρροφά αέρα. Ελέγξτε το σύστημα αναρρόφησης και αντιμετωπίστε τις

Βλάβη στο δίσκο βαλβίδας ή στο ελατήριο

Αντικαταστήστε τα ελαττωματικά στοιχεία. Υπηρεσία εξυπηρέτησης

Ασβεστώσεις ή βλάβη στην αντλία προπίε-

Ελέγξτε την αντλία προπίεσης. Χειριστής Η βαλβίδα υπερχείλισης ανοίγει και κλεί- νει συνεχώς σε περίπτωση λήψης 0. Διαρροή στο σύστημα σωληνώσεων υψηλής πίεσης ή διαρροή από το πιστολέτο χειρός. Αναζητήστε και κλείστε το σημείο διαρροής. Χειριστής Διαρροή από την αντλία αντεπιστροφής ή τη μόνωση του εμβόλου ελέγχου στη βαλβίδα υπερχείλισης. Επιδιορθώστε τη βαλβίδα υπερχείλισης. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 01 Η πλατίνα ελέγχου είναι ελαττωματική, η πρά- σινη φωτοδίοδος δεν αναβοσβήνει. Ελέγξτε την πλατίνα ελέγχου, αντικαταστήστε την εάν είναι απαραίτητο. Υπηρεσία εξυπηρέτησης

Εμφανίζονται οι αριθμοί σφάλματος 10, 11, 12, 13 Ενεργοποιήθηκε ο προστατευτικός διακόπτης ρεύματος διαφυγής της αντίστοιχης αντλίας υψηλής πίεσης. Αντιμετωπίστε τα αίτια της υπερφόρτωσης. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 14 Ο διακόπτης προστασίας κινητήρα ενεργο- ποιήθηκε ή ο μετατροπέας συχνότητας δεν εί- ναι έτοιμος Αντιμετωπίστε τα αίτια της υπερφόρτωσης. Υπηρεσία εξυπηρέτησης

Εμφανίζονται οι αριθμοί σφάλματος 18, 19, 20, 21 Ενεργοποιήθηκε ο αισθητήρας θερμότητας του αντίστοιχου κινητήρα. Αντιμετωπίστε τα αίτια της υπερφόρτωσης. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 26 Ενεργοποιήθηκε ο προστατευτικός διακόπτης ρεύματος διαφυγής της αντλίας προπίεσης. Αντιμετωπίστε τα αίτια της υπερφόρτωσης. Υπηρεσία εξυπηρέτησης

143EL- 10 Εμφανίζεται ο αριθμός σφάλματος 40 Ενεργοποιήθηκε η ασφάλεια έλλειψης νερού στο δοχείο με πλωτήρα. Αντιμετωπίστε την έλλειψη νερού. Χειριστής Εμπλοκή στη βαλβίδα πλωτήρα. Ελέγξτε την κινητικότητα της βαλβίδας με πλωτήρα. Χειριστής Εμφανίζεται ο αριθμός σφάλματος 41 Ενεργοποιήθηκε ο ελεγκτής θερμοκρασίας στο δοχείο με πλωτήρα. Μειώστε τη θερμοκρασία προσαγωγής νερού. Χειριστής Εμφανίζεται ο αριθμός σφάλματος 42 Έλλειψη στεγανότητας στο σύστημα σωλη- νώσεων υψηλής πίεσης (διαρροή) Αναζητήστε και κλείστε το σημείο διαρροής. Χειριστής Πάρα πολλοί καταναλωτές είναι ταυτόχρονα

Κλείστε ορισμένους καταναλωτές. Χειριστής Βλάβη στον αισθητήρα πίεσης για υψηλή πίε-

Αντικαταστήστε τον αισθητήρα πίεσης. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 43 Έλλειψη στεγανότητας στο σύστημα σωληνώσε- ων υψηλής πίεσης (διαρροή) Αναζητήστε και κλείστε το σημείο διαρροής. Χειριστής Βλάβη στον αισθητήρα πίεσης για υψηλή πίεση. Αντικαταστήστε τον αισθητήρα πίεσης. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 45 Υπερβολική πίεση (> 300 bar). Τοποθετήθηκε λανθασμένο μπεκ. Τοποθετήστε το σωστό

Βλάβη στον αισθητήρα πίεσης για υψηλή πίεση. Αντικαταστήστε τον αισθητήρα πίεσης ή το καλώδιο. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 46 Ο μετρητής παροχής δίνει το σήμα παροχής > 50 l/min, αν και δεν λειτουργεί η αντλία. Ελέγξτε το μετρητή ροής και αντικαταστήστε τον, εάν απαι-

Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 47 (αν και η πίεση αναφοράς δεν έχει επιτευ- χθεί, επιστρέφουν στο δοχείο φλοτέρ πε- ρισσότερα από 400 λίτρα νερό σε διά- στημα άνω των 25 δευτερολέπτων) Λανθασμένη ρύθμιση της βαλβίδας υπερπλή-

Ρυθμίστε σωστά τη βαλβίδα υπερπλήρωσης. Υπηρεσία εξυπηρέτησης

Βλάβη στη βαλβίδα υπερπλήρωσης. Αντικαταστήστε τη βαλβίδα υπερπλήρωσης. Υπηρεσία εξυπηρέτησης

Λανθασμένη ρύθμιση της πίεσης αναφοράς στο μενού οθόνης. Καταχωρήστε τη σωστή πίεση αναφοράς. Υπηρεσία εξυπηρέτησης

Βλάβη στον αισθητήρα πίεσης για υψηλή πίεση. Αντικαταστήστε τον αισθητήρα πίεσης ή το καλώδιο. Υπηρεσία εξυπηρέτησης

Ελαττωματικός μετρητής παροχής. Αντικαταστήστε το μετρητή παροχής. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 48 Λανθασμένη ρύθμιση του τύπου HDC στο με- νού οθόνης. Ρυθμίστε τον τύπο HDC στην επιλογή Advanced. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 49 Ο μετρητής ροής δεν δίνει σήμα. Ελέγξτε το μετρητή ροής και αντικαταστήστε τον, εάν απαι-

Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 50 Ο αισθητήρας πίεσης για υψηλή πίεση δεν δί-

Ελέγξτε τον αισθητήρα πίεσης και το καλώδιο, και αντικα- ταστήστε τα, εάν απαιτείται. Ελέγξτε την πλακέτα Α5. Υπηρεσία εξυπηρέτησης

Εμφανίζεται ο αριθμός σφάλματος 52 Ο αισθητήρας θερμοκρασίας του

φλοτέρ δεν δίνει σήμα. Ελέγξτε τον αισθητήρα θερμοκρασίας και το καλώδιο, και αντικαταστήστε τα, εάν απαιτείται. Ελέγξτε την πλακέτα Α5. Υπηρεσία εξυπηρέτησης

Βλάβη Πιθανό αίτιο Αντιμετώπιση Ποιος

Απορρυπαντικό Τα απορρυπαντικά διευκολύνουν τις εργασίες καθαρισμού. Στον πίνακα περιλαμβάνεται μια επιλογή απορρυπαντικών. Πριν την χρήση των απορρυπαντικών, να λαμβάνονται οπωσδήποτε υπόψη οι υποδείξεις τις συσκευασίας. Πεδίο εφαρμογής Ομάδα στόχος Απορρυπαντικό Περιγραφή Kärcher Δοσολογία σε υψηλή πί-

Αφρός Βιομηχανία τροφίμων/επιχειρήσεις

Καθαριστής απολύμανσης RM 732 1-3% Απολυμαντικό μέσο RM 735 0,75-7% Καθαριστικό απολύμανσης με αφρό, αλκαλικό RM 734 2-5% Επιχειρήσεις ποτών/κάβες Αφρός καθαρισμού, αλκαλικός RM 58 ASF 1-2% Αφρός καθαρισμού, όξινος RM 59 ASF 1-2% Καθαριστικό απολύμανσης με αφρό, αλκαλικό RM 734 2-5% Κοινότητα Αφρός εξωτερικού καθαρισμού, ουδέτερος RM 57 1-2% Καθαριστικό εσωτερικής απολύμανσης RM 732 1-3% Γεωργία Καθαριστής απολύμανσης RM 732 1-3% Απολυμαντικό μέσο RM 735 0,75-7% Καθαρισμός υψηλής πίε-

Επιχειρήσεις ποτών/κάβες Γενικό απορρυπαντικό RM 55 0,5-8% Καθαριστικό απολύμανσης με αφρό, αλκαλικό RM 734 2-5% Κοινότητα Ενεργή πλύση, αλκαλικό RM 81 1-5% Γεωργία Ενεργή πλύση, αλκαλικό RM 31 1-5% Ενεργή πλύση, αλκαλικό RM 81 1-5% Εξοπλισμός σκαφών Ενεργή πλύση, αλκαλικό RM 81 1-5% Συνεργείο αυτοκινήτων/φορτηγών Ενεργό καθαριστικό, αλκαλικό (κινητήρες/εξαρτήματα) RM 31 1-5% Ενεργή πλύση, αλκαλικό (όχημα, πλύση άνω/κάτω τμη-

RM 81 1-5% Καθάρισμα δαπέδων Βιομηχανία τροφίμων/επιχειρήσεις

Απορρυπαντικό εντατικού γενικού καθαρισμού RM 750 1-5% Απορρυπαντικό για το γενικό καθαρισμό δαπέδων RM 69 0,5-1% Επιχειρήσεις ποτών/κάβες, κοινότη-

Απορρυπαντικό εντατικού γενικού καθαρισμού RM 750 1-5% Απορρυπαντικό για το γενικό καθαρισμό δαπέδων RM 69 0,5-1% Συνεργείο αυτοκινήτων/φορτηγών Απορρυπαντικό εντατικού γενικού καθαρισμού RM 750 1-5% Απορρυπαντικό για το γενικό καθαρισμό δαπέδων RM 69 0,5-1% Εξοπλισμός σκαφών Απορρυπαντικό εντατικού γενικού καθαρισμού RM 7501-5% Απορρυπαντικό για το γενικό καθαρισμό δαπέδων RM 69 0,5-1% Βούρτσα πλυσίματος Κοινότητα Ενεργή εξωτερική πλύση, αλκαλικό RM 811-5% Γενικό απορρυπαντικό RM 55 0,5-8% Συνεργείο αυτοκινήτων/φορτηγών Ενεργή πλύση, αλκαλικό (όχημα, πλύση άνω/κάτω

RM 81 1-5% Εξοπλισμός σκαφών Ενεργή εξωτερική πλύση, αλκαλικό RM 81 1-5% 144 EL- 11 Για να αποφύγετε την υπερθέρμανση της συσκευής, ο τόπος εγκατάστασης πρέπει να αερίζεται επαρκώς. – Η συσκευή δεν πρέπει να είναι σταθερά συνδεδε-μένη με το δίκτυο υδροδότησης ή αγωγών υψηλής πίεσης. Οι ελαστικοί σωλήνες σύνδεσης πρέπει να τοποθετηθούν σε κάθε περίπτωση.– Μεταξύ του δικτύου υδροδότησης και του ελαστι-κού σωλήνα σύνδεσης να προβλέπεται στρόφιγγα αποκοπής.Κατά τη συναρμολόγηση να λαμβάνονται υπόψη οι δια-τάξεις του Φύλλο μονάδας VDMA 24416 „Συσκευές κα-θαρισμού υψηλής πίεσης; Μόνιμα συστήματα καθαρι-σμού υψηλής πίεσης; Ορολογία, Απαιτήσεις, Εγκατά-σταση, Έλεγχος“ (διατίθεται από τον εκδοτικό οίκο Beuth Verlag, Köln, www.beuth.de).– Η πτώση της πίεσης στις σωληνώσεις πρέπει να εί-ναι μικρότερη από 1,5 MPa.– Η έτοιμη σωλήνωση πρέπει να ελεγχθεί με 32 MPa.– Η μόνωση της σωλήνωσης πρέπει να είναι ανθεκτι-κή σε θερμοκρασία 100 °C.ΠΡΟΣΟΧΗ Κίνδυνος βλάβης στην εγκατάσταση από την τροφοδο- σία με ακατάλληλο νερό. Υπόδειξη:Οι ρύποι στο νερό προσαγωγής μπορούν να προκαλέσουν βλάβες στην εγκατάσταση. Η Kärcher συνιστά τη χρήση φίλτρου νερού με οπή πλέγματος <80µm.Απαιτήσεις ποιότητας ακατέργαστου νερού:* όγκος δοκιμής 1 λίτρο / χρόνος δημιουργίας ιζήματος 30 λεπτά** Σε περίπτωση υψηλότερων τιμών, απαιτείται απα-σβέστωση. Συνδέστε την είσοδο νερού με τον ελαστικό σωλή- να νερού στο δίκτυο ύδρευσης.– Η απόδοση της παροχής νερού πρέπει να ανέρχε-ται σε τουλάχιστον 6000 l/h στον HDC 60/10, 9000 l/h στον HDC 90/10, 12000 l/h στον HDC 120/10, τουλάχιστον στα 0,15 MPa (HDC 60/10, HDC 90/10) ή. 0,2 MPa (HDC 120/10).– Συσκευές χωρίς αντλία προπίεσης: Η θερμοκρασία του νερού πρέπει να βρίσκεται κάτω από τους 60 °C. – Συσκευές με αντλία προπίεσης: Η θερμοκρασία του νερού πρέπει να βρίσκεται κάτω από τους 85 °C. Υπόδειξη:Οι διαδικασίες ενεργοποίησης προκαλούν πρόσκαιρη μείωση της τάσης. Σε περίπτωση δυσμενών συνθηκών δικτύου μπορεί να επηρεασθούν αρνητικά και άλλες συσκευές.– Σχετικά με τις τιμές σύνδεσης βλέπε Τεχνικά χαρα-κτηριστικά και Πινακίδα τύπου.– Η ηλεκτρική σύνδεση πρέπει να γίνει από ηλεκτρο-λόγο και να ανταποκρίνεται στο IEC 60364-1.– Τα ηλεκτροφόρα τμήματα, καλώδια και συσκευές στο χώρο εργασίας πρέπει να βρίσκονται σε άρι-στη κατάσταση και να είναι προστατευμένα από τη δέσμη νερού.– HDC 60/10 (H): Η συσκευή αυτή συμμορφώνεται με το IEC 61000-3-12 υπό την προϋπόθεση ότι η ισχύς βραχυκύκλωσης Ssc στο σημείο σύνδεσης της μονάδας του πελάτη στο δίκτυο παροχής ισχύ-ος είναι μεγαλύτερη ή ίση με 10400 (11000) kVA. Ο εγκαταστάτης ή ο χρήστης της συσκευής υποχρε-ούνται να εξασφαλίσουν, εάν είναι απαραίτητο σε συνεννόηση με τη εταιρεία διαχείρισης του δικτύου, ότι η συσκευή αυτή θα συνδεθεί σε ένα σημείο σύν-δεσης με τιμή Ssc, η οποία είναι μεγαλύτερη ή ίση με 10400 (11000) kVA. ΚΙΝΔΥΝΟΣ Για την αποφυγή ηλεκτρικών ατυχημάτων, συνιστάται η χρήση πριζών με προεγκατεστημένο προστατευτικό δι- ακόπτη ρεύματος διαρροής (μέγ. 30 mA ονομαστική ισχύς ρεύματος απεμπλοκής). Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα-ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο-ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη-χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.5.957-926Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε-ξούσιο από το διοικητικό συμβούλιο.Υπεύθυνος εγγράφων τεκμηρίωσης:S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Straße 28-4071364 Winnenden (Germany)Tel.: +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 2021/02/01Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Τυχόν βλάβες στο μηχάνημά σας αποκαθίστανται δωρεάν μέσα στην προθεσμία της παρεχόμενης εγγύησης, εφόσον ή αιτία είναι ελάττωμα υλικού ή σφάλμα κατασκευής. Εγκατάσταση μονάδας Μόνον από εξουσιοδοτημένο προσω-πικό! Συναρμολόγηση Συναρμολόγηση των αγωγών υψηλής

Παροχή νερού Τιμή pH 6,5...9,5ηλεκτρική αγωγιμότητα < 2000 µS/cmΥλικά επικάθισης < 0,5 mg/l *Υλικά φιλτραρίσματος (μέγεθος κόκκου έως 0,025 mm)< 20 mg/lΥδρογονάνθρακες < 20 mg/lΧλωρίδια < 300 mg/lΑσβέστιο < 85 mg/l **Ολική σκληρότητα < 15 °dH **Σίδηρος < 0,5 mg/lΜαγγάνιο < 0,05 mg/lΧαλκός < 0,02 mg/lχωρίς δυσάρεστες οσμές Ηλεκτρική σύνδεση Δήλωση Συμμόρφωσης των ΕE Προϊόν: Σύστημα καθαρισμού υψηλής πίεσηςΤύπος: 2.509-xxxΣχετικές οδηγίες των ΕE2006/42/EK (+2009/127/EK)2009/125/EΚ2011/65/EE2014/30/EEΕφαρμοσθέντα εναρμονισμένα πρότυπαEN IEC 63000: 2018EN 55014–1: 2017 + A11: 2020EN 55014–2: 2015EN 60335–1EN 60335–2–79EN 61000–3–2: 2014EN 61000–3–3: 2013EN 61000–3–12: 2011EN 61000–6–2: 2005EN 61000–6–4: 2007EN 62233: 2008Eφαρμοστέοι κανονισμοί(EE) 2019/1781

Chairman of the Board of ManagementDirector Regulatory Affairs & Certification 145EL- 12 Υπηρεσία εξυπηρέτησης πελατών Τύπος εγκατάστασης: Αρ. κατασκευαστή: Ημ/νία έναρξης λειτουργίας: Εκτελέστηκε έλεγχος την:
