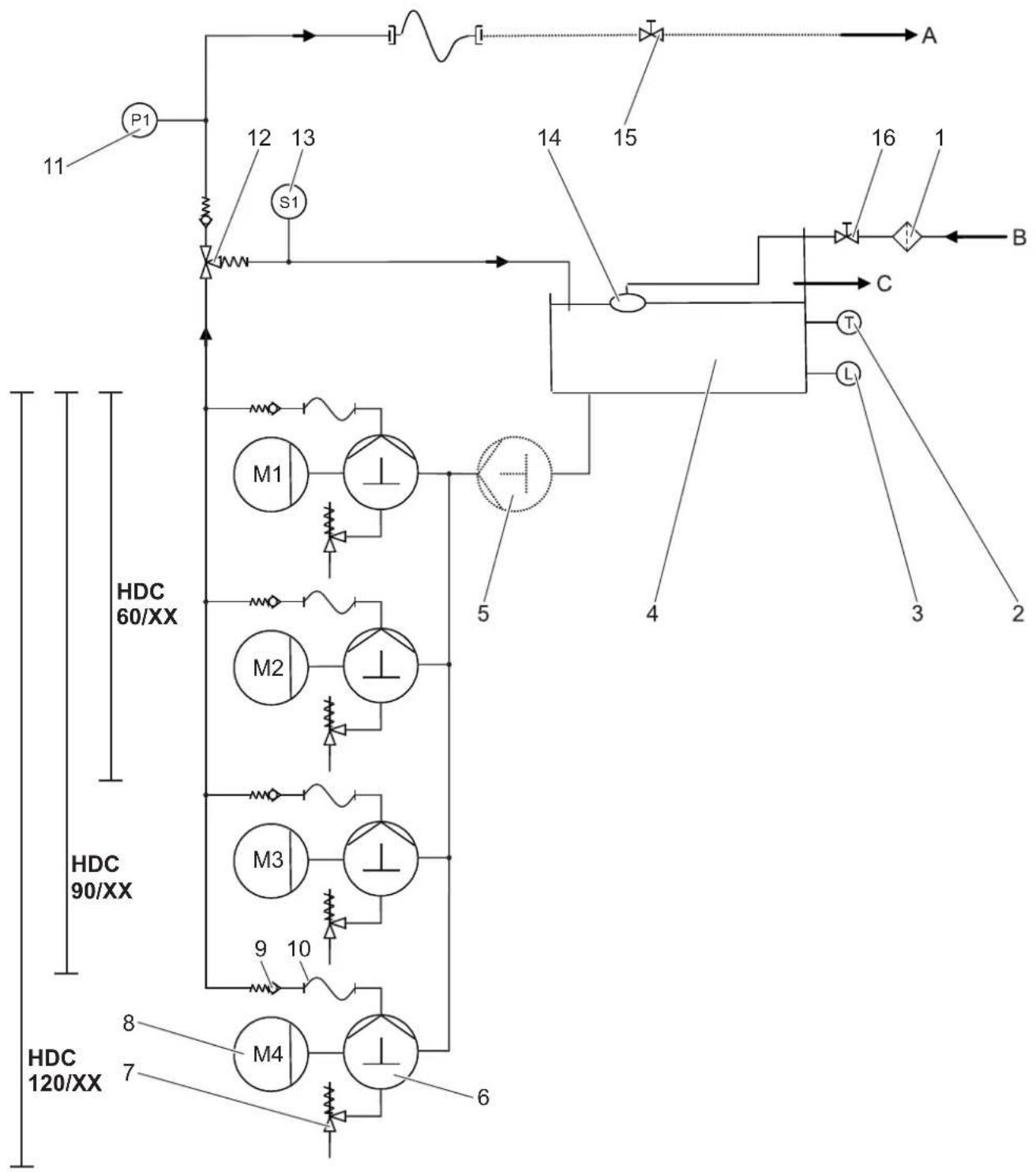

208 PL- 3 Woda przeprowadzana jest ze zbiornika pływakowego na stronę ssącą pompy. Poziom wody w zbiorniku pły- wakowym utrzymywany jest na stałym poziomie za po- mocą zaworu pływakowego. Gdy zawiedzie zawór pły- wakowy, woda płynie przez przelew. W przypadku usterki w dopływie wody układ zabezpieczający przed pracą na sucho wysyła do układu sterowania komunikat o błędzie. Silnik elektryczny napędza pompę z wałem korbowym. Pompa tłoczy wodę pod ciśnieniem na stronę tłoczną. Woda pod wysokim ciśnieniem dostaje się przez zawór przelewowy i czujnik ciśnienia do wyjścia wysokociśnie- niowego. Potem przechodzi do sieci wysokociśnienio- wej użytkownika. Nie przejęta woda zawracana jest z zaworu przelewo- wego do zbiornika pływakowego. Jeżeli wszystkie od- biorniki są odłączone, wówczas zawór przelewowy przełącza się na obieg zwrotny do zbiornika pływako- wego. Jeżeli ciśnienie przy wyjściu przekracza maksy- malne ciśnienie robocze pomimo działania zaworu przelewowego, wówczas otwierają się zawory bezpie- czeństwa. – Za pomocą przycisku odblokowującego przywraca się gotowość urządzenia do pracy. Gdy ciśnienie w systemie spada z powodu otwarcia pistoletu natry- skowego poniżej ustalonego punktu włączenia, wówczas włączają się pompy wysokociśnieniowe. Pierwszą pompę włącza się przy użyciu przetwor- nicy częstotliwości, wszystkie pozostałe pompy na- pędzane są z sieci. – Gdy aktywuje się miernik przepływu przy zaworze przelewowym w trakcie działania pomp wysokociś- nieniowych po zamknięciu wszystkich pistoletów natryskowych, wówczas nastąpi ponowne wyłą- czenie pomp z opóźnieniem, które ustawia się w sposób zmienny. – Jeżeli urządzenie gotowe jest do działania, a pom- py wysokociśnieniowe nie pracują, wówczas uru- chamia się regulator czasowy, który resetuje goto- wość urządzenia po upływie ustawionego odcinka czasu. Zabezpieczenia służą ochronie użytkownika i nie mogą być odłączone albo pominięte w swoim działaniu. Zabezpieczenie przed brakiem wody zapobiega włą- czeniu pompy wysokociśnieniowej w przypadku braku wody. Czujnik temperatury wyłącza urządzenie, gdy osiągnię- ta zostanie zbyt wysoka temperatura wody. Zestyk ochronny uzwojenia silnika napędu pompy wyłą- cza silnik podczas przeciążenia termicznego. – Zawór bezpieczeństwa otwiera się, gdy zawór przelewowy jest uszkodzony. – Zawór bezpieczeństwa jest fabrycznie ustawiony i zaplombowany. Może być ustawiany tylko przez serwis. – Gdy zamykają się wszystkie pistolety natryskowe, otwiera się zawór przelewowy, a całość wody pły- nie z powrotem do zbiornika z pływakiem. Pompy wysokociśnieniowe odłączane są przez miernik przepływu po ustawionym czasie opóźnienia. – Nie przejęta ilość wody wraca przez zawór przele- wowy do zbiornika pływakowego. Ponowne otwarcie pistoletu natryskowego powoduje włączenie pomp wysokociśnieniowych przez wyłącznik ciśnieniowy. Dopływ wody Pompy Strona wysokociśnieniowa Regulacja ciśnienia Sterowanie Zabezpieczenia Zabezpieczenie przed brakiem wody w zbiorniku pływakowym Czujnik temperatury Zestyk ochronny uzwojenia Zawór bezpieczeństwa Zawór przelewowy z miernikiem przepływu Czujnik wysokiego ciśnienia 209PL- 4 1 Zbiornik pływakowy 2 Zawór pływakowy 3 Przyłącze wody 4 Silnik elektryczny 5 Zawór bezpieczeństwa 6 Zbiornik ciśnieniowy 7 Śruba spustowa oleju 8 wskaźnik poziomu oleju 9 Zbiornik oleju 10 Pompa wysokociśnieniowa 11 Dmuchawa z filtrem 12 Wyłącznik główny 13 Szafa sterownicza 14 Filtr wylotowy 15 Przednia osłona 16 Pompa ciśnienia wstępnego (Opcja) 17 Wąż wysokociśnieniowy 18 Wyświetlacz 19 Czujnik temperatury 20 Zabezpieczenie przed pracą na sucho 21 Miernik przepływu 22 Czujnik wysokiego ciśnienia 23 Zawór przelewowy 24 Przyłącze wysokiego ciśnienia Elementy urządzenia

210 PL- 5 NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Urządzenie, przewody zasilające, wąż wysokociśnieniowy i przyłącza muszą być w nienagannym stanie. Jeżeli stan techniczny budzi zastrzeżenia, to sprzętu takiego nie wolno używać. Użytkownik ma obowiązek używania urządzenia zgod- nie z jego przeznaczeniem. Podczas pracy musi on uwzględniać warunki panujące w otoczeniu i uważać na osoby znajdujące się w pobliżu. Pracującego urządzenia nigdy nie pozostawiać bez nadzoru. NIEBEZPIECZEŃSTWO – Niebezpieczeństwo oparzenia wodą! Nie kierować strumienia wody na ludzi ani zwierzęta. – Niebezpieczeństwo oparzenia przez gorące ele- menty urządzenia! W przypadku pracy z użyciem gorącej wody nie dotykać niezaizolowanych rur i

ęży. Rurkę strumieniową trzymać wyłącznie za uchwyt. – Niebezpieczeństwo zatrucia i poparzenia środkami czyszcząymi! Przestrzegać wskazówek dotyczą- cych środków czyszczących. Przechowywać środ- ki czyszczące w miejscu niedostępnym dla osób niupoważnionych. NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia prądem elektrycznym! Nie kierować strumienia wody na następujące urządze- nia: – urządzenia i instalacje elektryczne, – na samo urządzenie, – wszystkie elementy przewodzące prąd w obszarze roboczym.Strumień wody wydobywający się z rurki strumieniowej wytwarza siłę odrzutu. Z uwagi na zagięcie rurki stru-mieniowej siła ta działa ku górze. NIEBEZPIECZEŃSTWO – Ryzyko obrażeń! Odrzut rurki strumieniowej może pozbawić operatora równowagi. W wyniku czego może on upaść. Rurka strumieniowa może poru- szać się bez ograniczeń i spowodować obrażenia u osób. Wyszukać bezpieczne miejsce do stania i mocno trzymać pistolet natryskowy. Nigdy nie zaci- skać dźwigni pistoletu natryskowego. – Nie kierować strumienia na siebie ani na inne oso- by, aby oczyścić odzież lub obuwie. – Niebezpieczeństwo obrażeń poprzez odlatujące części! Odlatujące odłamki lub przedmioty mogą spowodować obrażenia u ludzi i zwierząt. Nigdy nie kierować strumienia wody na łamliwe lub nie- przytwierdzone przedmioty. – Niebezpieczeństwo wypadku na skutek uszkodze- nia! Czyścić opony i zawory z zachowaniem mini- malnego odstępu 30 cm. NIEBEZPIECZEŃSTWONiebezpieczeństwo zastosowania substancji szkodli- wych dla zdrowia! Nie spryskiwać następujących mate- riałów, ponieważ mogą zostaćm uwolnione substancje szkodliwe dla zdrowia: – materiały zawierające azbest, – materiały przypuszczalnie zawierające substancje szkodliwe dla zdrowia. NIEBEZPIECZEŃSTWO – Niebezpieczeństwo skaleczenia przez wydobywa- jący się, ewentualnie gorący strumień wody! Tylko oryginalne węże wysokociśnieniowe firmy Kärcher są optymalnie dostosowane do użycia w urządze- niu. W przypadku użycia innych węży nie przejmu- jemy gwarancji. – Niebezpieczeństwo dla zdrowia w wyniku działania środków czyszczących! Woda wydobywająca się z urządzenie nie nadaje się do picia z uwagi na do- mieszkę środków czyszczących. – Niebezpieczeństwo uszkodzenia słuchu w wyniku pracy przy hałasujących częściach urządzenia! W takim przypadku należy zakładać ochraniacze na uszy.몇 OSTRZEŻ ENIE Dłuższe używanie urządzenia może prowadzić do za- burzeń ukrwienia w dłoniach na skutek wibracji. Nie jest możliwe ogólne ustalenie czasu użytkowania, ponieważ zależy on od szeregu czynników:– Indywidualna sklonność do złego ukrwienia (często zimne palce, mrowienie w palcach).– Niska temperatura otoczenia. Dla ochrony dłoni należy nosić cierpłe rękawice.– Mocne ściskanie pogarsza ukrwienie.– Ciągła praca działa gorzej niż praca z przerwami.Jeżeli przy regularnym, długotrwałym używaniu urzą-dzenia wielokrotnie powtarzają się określone objawy (np. mrowienie w palcach, zimne palce), radzimy za-sięgnąć porady lekarza.Wskazówka: Tekst wyświetlany jest po angielsku.A przycisk odblokowującyB Wyświetlacz LCDC Wyświetlacz słupkowy (każde pole ok. 20% ciśnie-nia zadanego)D Komunikat o błędzie pompy 1-4E Zmienić wartość (-) lub kursor poruszyć na lewo.F Zmienić wartość (+) lub kursor poruszyć na prawo.G Klawisz potwierdzenia (OK)H Anuluj (ESC)I Ciśnienie systemoweJ Usterka zbiorczaKBrak wodyL Dana pompa jest włączona– W trybie gotowości urządzenia, bieżące godziny robocze pompy wysokociśnieniowej wyświetlane są na zmianę z ciśnieniem roboczym.– Przy pojawieniu się błędów, są one wyświetlane na zmianę na wyświetlaczu (patrz „Pomoc przy uster-kach“). NIEBEZPIECZEŃSTWO Niebezpieczeństwo skaleczenia przez wydobywający się, ewentualnie gorący strumień wody! NIEBEZPIECZEŃSTWO Przed każdym użyciem sprawdzać, czy przewód ciśnie- niowy nie jest uszkodzony. Uszkodzony przewód ciś- nieniowy należy niezwłocznie wymienić. Przed każdym użyciem sprawdzać wąż wysokociś-nieniowy, rury, armatury i rurke strumieniową pod kątem uszkodzeń. Sprawdzić złącze węża pod kątem właściwego za-mocowania i szczelności. Wyłącznik główny przekręcić do położenia „0“. Zamknąć dopływ wody. Włączyć ręczny pistolet natryskowy i poczekać aż w urządzeniu nie będzie ciśnienia. Otworzyć dopływ wody. Wyłącznik główny przekręcić do położenia „1“. Nacisnąć przycisk blokady. Rozpocząć czyszczenie.Wskazówka: W przypadku przerwy na czyszczenie, która jest dłuższa od ustawionego czasu opóźnienia (min. 30 sekund), urządzenie się zatrzymuje. Jedno-cześnie inicjuje się ustawiony czas gotowości do pracy. W ciągu czasu gotowości do pracy urządzenie urucha-mia się automatycznie przez spadek ciśnienia przy ot-warciu pistoletu natryskowego. Nacisnąć przycisk blokady. Wyłącznik główny przekręcić do położenia „0“. Zamknąć dopływ wody. Włączyć ręczny pistolet natryskowy i poczekać aż w urządzeniu nie będzie ciśnienia. Pistolet natryskowy zabezpieczyć zaczepem za-bezpieczającym przed niezamierzonym otwar-ciem.W przypadku dłuższych przerw w eksploatacji lub gdy niemożliwa jest instalacja w pomieszczeniach chronio-nych przed mrozem, należy podjąć następujące kroki (patrz rozdz. „Dogląd i pielęgnacja“, ustęp „Ochrona przeciwmrozowa“): Spuścić wodę. Płukanie urządzenia środkiem przeciwdziałającym zamarzaniu. Wyłączyć wyłącznik główny i zabezpieczyć. Uruchamianie Obsługa Wskazówki bezpieczeństwa

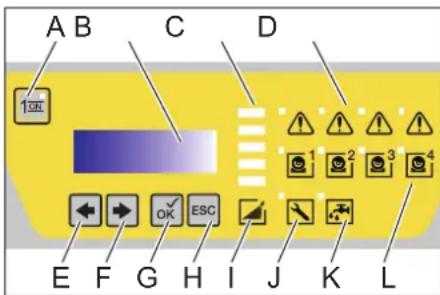

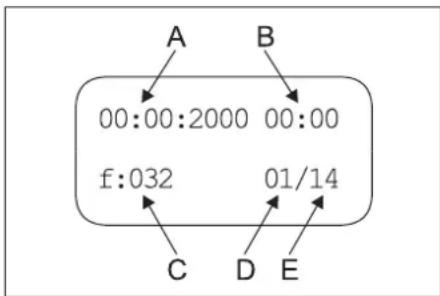

Drgania urządzeniaWyświetlaczUzyskanie gotowości do pracyWyłączanie podczas awariiWłączenie urządzeniaPrzywracanie gotowości do pracy A B C D E F G H I J K L Wyłączanie urządzenia Wyłączenie z eksploatacji 211PL- 6 Dane techniczne HDC 60/10 HDC 90/10 HDC 120/10 HDC 60/10 H HDC 90/10 H HDC 120/10 H Parametry robocze Ciśnienie robocze MPa (bar) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) Maks. nadciśnienie robocze (za- wór bezpieczeństwa) MPa (bar) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) Przepływ l/h (l/min) 6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Przyłącze wody Ilość doprowadzenia (min.) l/h (l/min) 6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Ciśnienie dopływowe (min.) MPa (bar) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) Ciśnienie dopływowe (maks.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) Temperatura doprowadzenia (maks.) °C 60 60 60 85 85 85 Podłączenie do sieci Rodzaj prądu -- 3~ 3~ 3~ 3~ 3~ 3~ Częstotliwość Hz 50 50 50 50 50 50 Napięcie V 400 400 400 400 400 400 Pobór mocy kW 22 34 45 23,5 35,5 46,5 Zabezpieczenie elektryczne (zwłoczne) A 50 80 100 50 80 100 Stopień ochrony -- IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Klasa ochronności -- I I I I I I Elektryczny przewód doprowa- dzający

4x 16 4x 35 4x 35 4x 16 4x 35 4x 35 Wymiary i ciężar Długość mm 1168 1168 1168 1168 1168 1168 szerokość mm 800 800 800 800 800 800 wysokość mm 1469 1469 1881 1881 1881 1881 Typowy ciężar roboczy kg 450,1 545,1 650,1 470,1 565,1 670,1 Wartości określone zgodnie z EN 60335-2-79 Emisja hałasu Poziom ciśnienie akustycznego

dB(A) 747676747676 Niepewność pomiaru K

dB(A) 111111 Drgania przenoszone przez kończyny górne Ręczny pistolet natryskowy m/s

7,52 7,52 7,52 7,52 7,52 7,52 Niepewność pomiaru K m/s

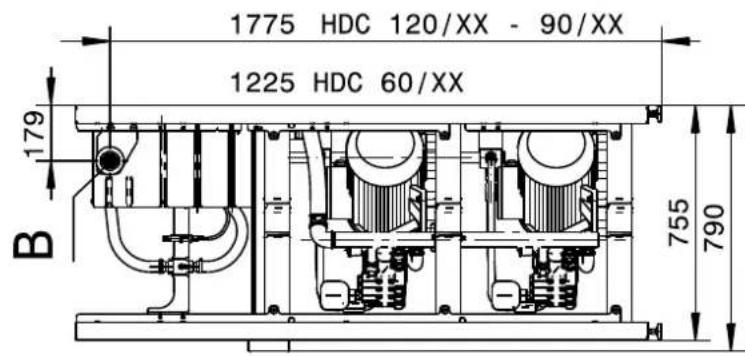

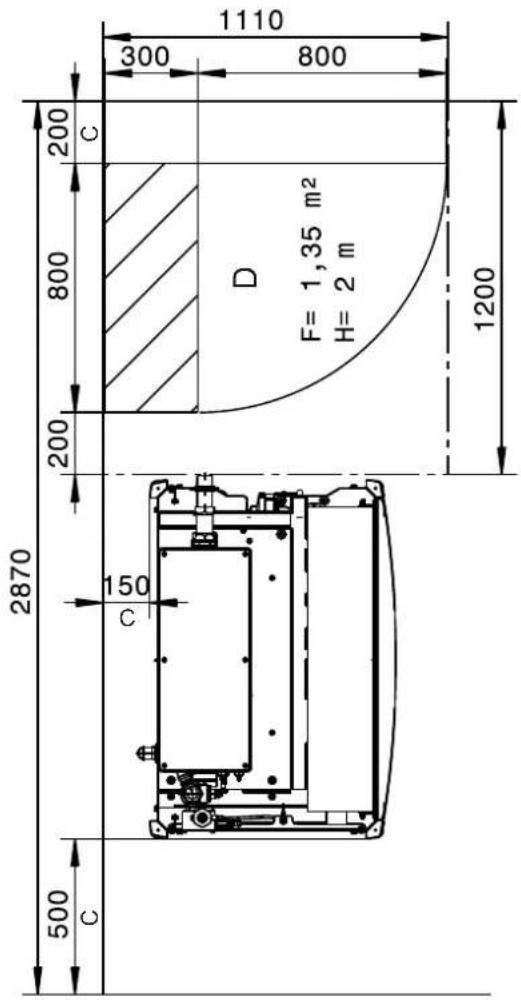

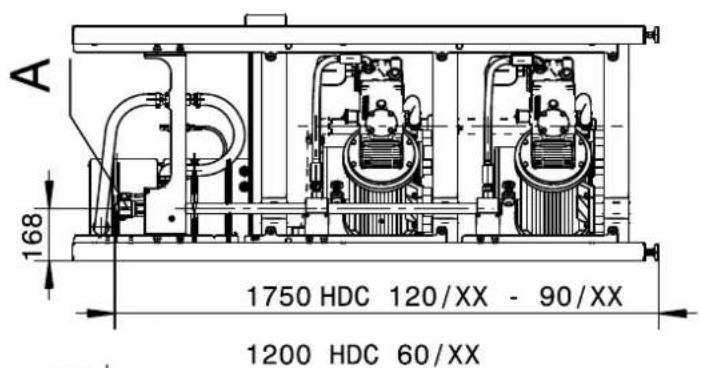

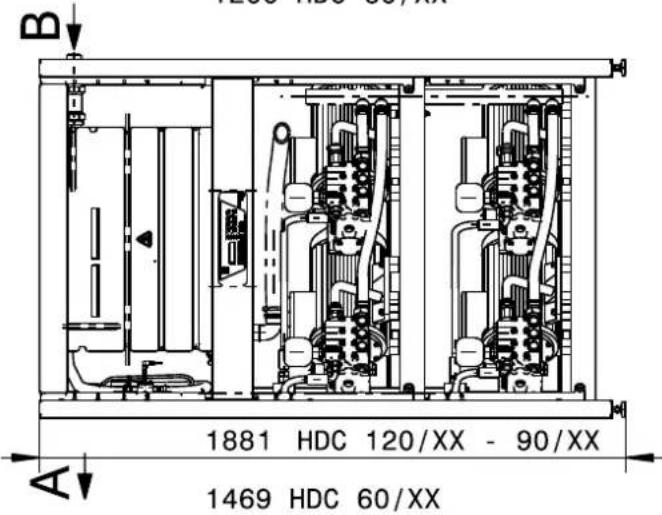

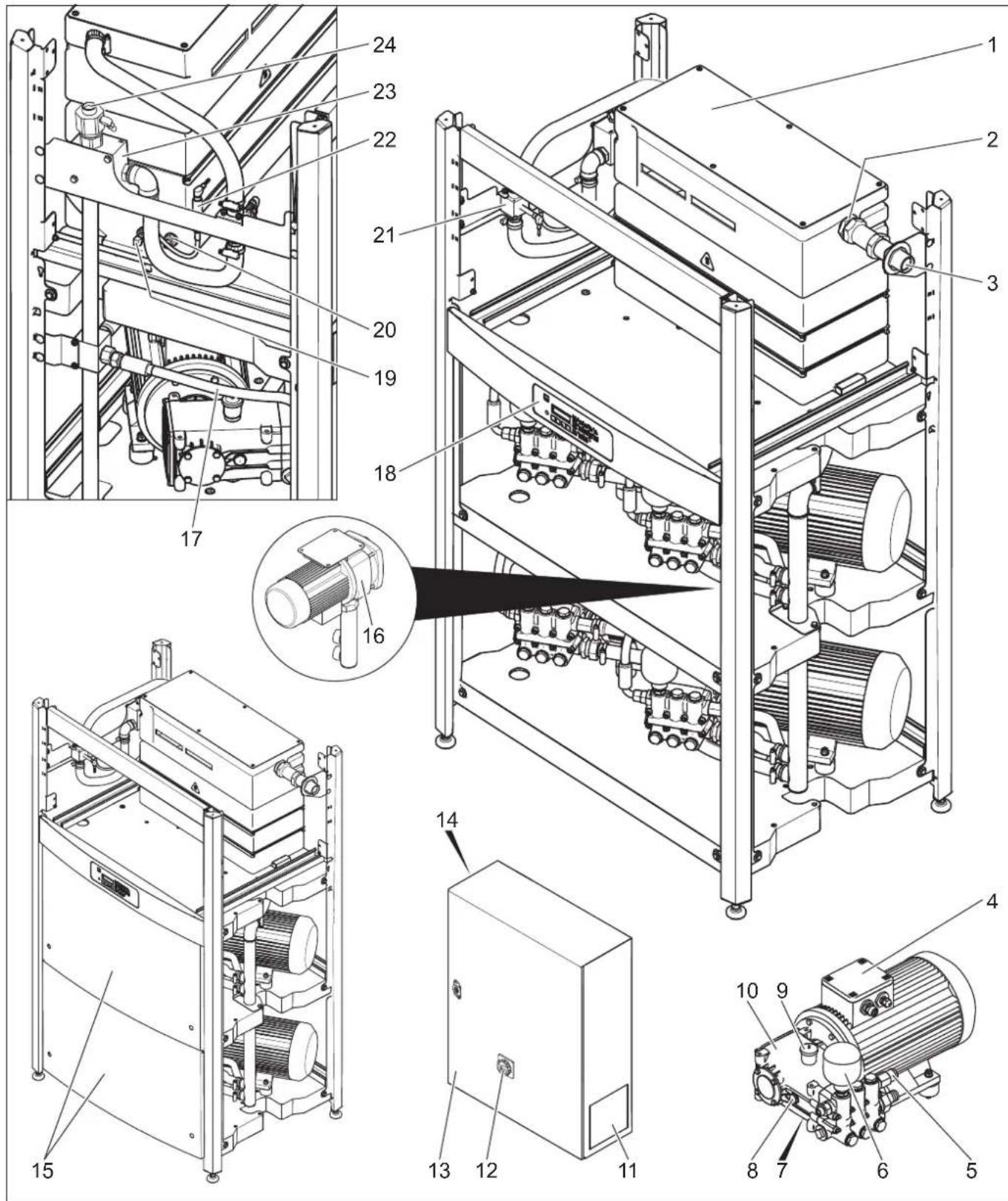

1,0 1,0 1,0 1,0 1,0 1,0 Przyczyna wyjątku zgodnie z rozporządzeniem (UE) 2019/1781 załącznik I sekcja 2 (12): a) 212 PL- 7 Prezentacja HDC 120/XX bez osłon z blachyA Przyłącze wysokiego ciśnieniaB Przyłącze wodyC Minimalny odstęp od ścianyD Zapotrzebowanie na miejsca dla szafy sterowni- czej Arkusz z wymiarami

F PowierzchniaH wysokość 213PL- 8 Z właściwym biurem sprzedaży firmy Kärcher można podpisać umowę dotyczącą konserwacji urządzenia. Urządzenie należy odstawiać w pomieszczeniach chro- nionych przed mrozem. W przypadku zagrożenia mro- zem, np. przy instalacjach w obszarze zewnętrznym, urządzenie należy opróżnić i przepłukać środkiem prze- ciwdziałającym zamarzaniu. Odkręcić wąż doprowadzający wodę i wąż wysoko- ciśnieniowy. Włączyć urządzenie na maks. 1 minutę, aby pom- pa i przewody zostały opróżnione z wody. Wskazówka: Przy użyciu stosować się do wskazówek producenta środka przeciwdziałającego zamarzaniu. Wlać do zbiornika pływakowego do pełna środek przeciwdziałający zamarzaniu dostępny w handlu. Zbiornik odbierający ustawić pod wyjściem wyso- kiego ciśnienia. Włączyć urządzenie, które powinno pracować, aż załączy się zabezpieczenie przed pracą na sucho zbiornik apływakowego i wyłączy urządzenie. W ten sposób zapewniona jest w pewnym stopniu ochrona antykorozyjna. Transport 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. W trakcie transportu w pojazdach należy urządzenie zabezpieczyć przed poślizgiem i przechyleniem zgodnie z obowiązującymi przepisami. Składowanie 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu. Czyszczenie i konserwacja NIEBEZPIECZEŃSTWO Ryzyko obrażeń! Przy wszystkich pracach konserwacyjnych i naprawczych należy wyłączać wyłącznik główny. Plan konserwacji Termin Zajęcie Dane podzespoły Wykonanie przez kogo codziennie Sprawdzić pistolet na- tryskowy Ręczny pistolet natryskowy Sprawdzić, czy pistolet natryskowy szczelnie się zamyka. Sprawdzić zabezpieczenie przed niezamierzonym użyciem. Wymienić uszkodzony pistolet natryskowy. Obsługujący Sprawdzić węże wy- sokociśnieniowe Przewody wyjściowe, weże do urządze- nia roboczego Sprawdzić węże pod kątem uszkodzeń. Ntychmiast wymienić uszkodzone węże. Zagrożenie wypadkiem! Obsługujący Tygodniowo lub po upływie 40 roboczogodzin Skontrolować szczel- ność instalacji całe urządzenie Sprawdzić pompę, zawór przelewowy i system przewodów ru- rowych pod kątem szczelności. W przypadku straty oleju pod pompą lub nieszczelności wynoszącej ponad 3 kropel wody na minutę wezwać serwis. Zachowywać wolny dostęp do otwory przeciekowych. Operator/serwis Sprawdzić stan oleju Wskaźnik poziomu oleju przy pompie Jeżeli olej staje się mleczny, należ go wymienić. Obsługujący Sprawdzić poziom oleju Wskaźnik poziomu oleju przy pompie Sprawdzić poziom oleju w pompie. W razie potrzeby dolać olej (nr katalogowy 6.288-016). Obsługujący Po 200 roboczogodzinach lub raz w miesiącu Sprawdzić pompę Pompa wysokociśnieniowa Sprawdzić szczelność pompy. W przypadku wycieku większe- go niż 3 krople na minutę, wezwać serwis. Obsługujący Sprawdzić układ za- bezpieczający przed pracą na sucho Przełącznik pływakowy w zbiorniku pły- wakowym Pływak układu zabezpieczającego przed pracą na sucho nacis- nąć do kołu na ok. 5 sekund i kontrolować wskaźnik błędu na płytce drukowanej. W razie potrzeby usunąć osady. Serwis firmy Skontrolować zawór pływakowy Zbiornik pływakowy Poziom wody musi znajdować się 40 mm poniżej przelewu. Przy zamkniętym zaworze pływakowym woda nie może się wy- dostawać. Ustawienia, patrz Podręcznik serwisowy. Serwis firmy Sprawdzić opóźnie- nie wyłączenia. Sterowanie Zamknąć odbiorniki (np. pistolety natryskowe). Po upływie cza- su zwłoki pompa musi się odłączyć. Obsługujący Sprawdzić automa- tyczne włączanie Czujnik ciśnienia Pompa stoi, ponieważ nie ma ubytku wody. Otworzyć ręczny pi- stolet natryskowy. Jeżeli ciśnienie w sieci wysokociśnieniowej spada poniżej punktu włączenia, pompa musi się włączyć. Obsługujący Dociągnąć opaski wę- ża. wszystkie opaski węży Dokręcić opaski węża kluczem dynamometrycznym. Moment dokręcenia do 28 mm średnicy znamionowej = 2 Nm, od 29 mm = 6 Nm. Obsługujący Raz na pół roku lub po upływie 500 roboczogo- dzin Wymiana oleju Pompa wysokociśnieniowa Spuścić olej. Dolać 1 l nowego oleju (nr katalogowy 6.288- 016.0). Skontrolować poziom napełnienia przy wskaźniku po- ziomu oleju. Obsługujący Raz na pół roku lub po upływie 1000 roboczogo- dzin Sprawdzić urządze- nie pod kątem osadów kamiennych. całość systemu wodnego Zakłócenia działania zaworów lub pomp mogą wskazywać na osadzanie kamienia. W razie konieczności odkamienić. Obsługujący z przeszkoleniem w zakresie odka- mieniania Dociągnąć zaciski Szafa sterownicza Dociągnąć wszystkie zaciski elementów w głównym obwodzie elektrycznym. Elektryk raz w roku Kontrola bezpieczeń- stwa całe urządzenie Kontrola bezpieczeństwa zgodnie z dyrektywami dotyczącymi strumienic cieczowych. Ekspert w zależności od warunków otoczenia Sprawdzić maty filtra- cyjne dmuchawy Szafa sterownicza Sprawdzić czystość mat filtracyjnych dmuchawy i w ranie po- trzeby je wyczyścić. Po 10-krotnym czyszczeniu maty filtracyjne zastąpić nowymi. Serwis firmy Umowa serwisowa Ochrona przeciwmrozowa Spuszczanie wody Płukanie urządzenia środkiem przeciwdziałającym zamarzaniu 214 PL- 9 NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Przy wszelkich pracach naprawczych należy wyłączyć główny przełącznik urzą- dzenia. A Numer usterki B Ilość obecnych błędów – Rodzaj błędu 1: Tryb awaryjny urządzenia z pozo- stałymi pompami wysokociśnieniowymi. – Rodzaj błędu 2: Gotowość urządzenia do pracy jest anulowana i pompa wysokociśnieniowa wyłą- cza się. – Jeżeli pojawia się jedna z usterek wspomnianych powyżej, wówczas można ponownie uruchomić urządzenie po usunięciu usterki przez uruchomie- nie przycisku odblokowującego. Wskazówka: Ostatnie 40 błędów zapisywanych jest wraz z datą i godziną i można je pokazać na wyświetla- czu. A Data błędu B Godzina błędu C Numer usterki D Miejsce na liście błędów E Liczba zapisanych błędów Usuwanie usterek Numer usterki Opis usterki Rodzaj błędu 01 Brak napięcia sterowniczego 2 02 Wyświetlacz, brak komunika- cji

10 Wyłącznik ochronny silnika pompy wysokociśnieniowej 1

11 Wyłącznik ochronny silnika pompy wysokociśnieniowej 2

12 Wyłącznik ochronny silnika pompy wysokociśnieniowej 3

13 Wyłącznik ochronny silnika pompy wysokociśnieniowej 4

14 Stycznik silnikowy przetworni- cy częstotliwości wzgl. prze- twornica częstotliwości nie gotowa

18 Zestyk ochronny uzwojenia pompy wysokociśnieniowej 1

19 Zestyk ochronny uzwojenia pompy wysokociśnieniowej 2

20 Zestyk ochronny uzwojenia pompy wysokociśnieniowej 3

21 Zestyk ochronny uzwojenia pompy wysokociśnieniowej 4

26 Wyłącznik ochronny silnika pompy ciśnienia wstępnego

30 Przycisk „Wł.“ wciśnięty na stałe (wejście układu stero- wania)

31 Przycisk „Wł.“ wciśnięty na stałe (wyświetlacz)

32 Przycisk „Wył.“ wciśnięty na stałe (wejście układu stero- wania)

40 Brak wody 2 41 Zbyt wysoka temperatura wody

42 Odłączenie przy nieszczel- ności 1 (np. z powodu pęknię- cia węża)

43 Odłączenie przy nieszczel- ności 2 (mała nieszczelność)

45 Zbyt wysokie ciśnienie (> 300 bar)

46 Miernik przepływu wysyła nie- właściwy sygnał.

47 Zawór przelewowy ustawiony niewłaściwie

48 Typ HDC ustawiony niewłaś- ciwie

49 Miernik przepływu nie wysyła żadnego sygnału

50 Czujnik wysokiego ciśnienia nie wysyła żadnego sygnału.

52 Czujnik temperatury nie wy- syła żadnego sygnału

Usterka Możliwa przyczyna Usuwanie usterek przez kogo Urządzenie nie działa Brak napięcia w urządzeniu. Sprawdzić sieć elektryczną. Elektryk Zadziałał stycznik silnikowy sterownika. Sprawdzić stycznik silnikowy. Serwis firmy W trakcie czasu gotowości pompa się nie uruchamia przez otwarcie ręcznego pi- stoletu natryskowego. Uszkodzony czujnik wysokiego ciśnienia albo kabel do czujnika ciśnienia. Wymienić czujnik ciśnienia lub kabel. Serwis firmy Urządzenie nie wytwarza całkowicie ciś- nienia Przepłukać dyszę. Wymienić dyszę. Obsługujący Nieszczelny system przewodów rurowych po stronie ssącej. Sprawdzić połączenia śrubowe i węże. Obsługujący Zawór zabezpieczający nieszczelny. Sprawdzić ustawienia, w razie potrzeby założyć nowe uszczelki. Serwis firmy Zawór przelewowy nieszczelny lub ustawiony za nisko. Sprawdzić części zaworów, wymienić, jeśli są uszkodzone, oczyścić, jeśli są zabrudzone. Serwis firmy Uszkodzony zawór w pompie, zawór elektro- magnetyczny wysokiego ciśnienia nie zamy- ka się. Wymienić uszkodzone podzespoły. Serwis firmy Pompa wysokociśieniowa stuka, silne wahania manometru Pompa zasysa powietrze. Sprawdzić system ssący i usunąć nieszczelniści. Obsługujący Uszkodzona tarcza zaworu lub sprężyna za- woru. Wymienić uszkodzone podzespoły. Serwis firmy Pompa ciśnienia wstępnego pokryta kamie- niem albo uszkodzona. Skontrolować pompę ciśnienia wstępnego. Obsługujący Zawór przelewowy cały czas się otwiera i zamyka przy odbiorze 0 Przeciek w systemie przewodów rurowych wysokiego ciśnienia lub w pistolecie natrysko- wym. Poszukać przecieku i uszczelnić. Obsługujący Nieszczelny zawór zwrotny wzgl. uszczelka tłoka sterującego w zaworze przelewowym. Naprawić zawór przelewowy. Serwis firmy Pojawia się numer błędu 01 Uszkodzona płytka drukowana, zielone diody LED nie migają. Sprawdzić płytkę drukowaną, w razie konieczności wymie- nić. Serwis firmy Pojawia się numer błędu 10, 11, 12, 13 Zadziałał przełącznik ochronny odpowiedniej pompy wysokociśnieniowej. Usunąć przyczynę przeciązenia. Serwis firmy Pojawia się numer błędu 14 Zadziałał stycznik silnikowy wzgl. przetworni- ca częstotliwości nie gotowa. Usunąć przyczynę przeciązenia. Serwis firmy Pojawia się numer błędu 18, 19, 20, 21 Zadziałał termoczujnik w odpowiednim silni- ku. Usunąć przyczynę przeciązenia. Serwis firmy Pojawia się numer błędu 26 Zadziałał przełącznik ochronny odpowiedniej pompy ciśnienia wstępnego. Usunąć przyczynę przeciązenia. Serwis firmy Pojawia się numer błędu 40 Zabezpieczenie przed pracą na sucho w zbiorniku pływakowym włączyło się. Usunąć brak wody. Obsługujący Zawór pływakowy zakleszczył się. Sprawdzić działanie zaworu pływakowego. Obsługujący Pojawia się numer błędu 41 Włączył się termoczujnik w zbiorniku pływa- kowym. Obniżyć temperaturę dopływu wody. Obsługujący 215PL- 10 Pojawia się numer błędu 42 System przewodów rurowych wysokiego ciś- nienia jest nieszczelny (przeciek). Poszukać przecieku i uszczelnić. Obsługujący Zbyt wiele odbiorników otwartych jednocześ- nie. Zamknąć niektóre odbiorniki. Obsługujący Uszkodzony czujnik wysokiego ciśnienia. Wymienić czujnik ciśnienia. Serwis firmy Pojawia się numer błędu 43 System przewodów rurowych wysokiego ciś- nienia jest nieszczelny (przeciek). Poszukać przecieku i uszczelnić. Obsługujący Uszkodzony czujnik wysokiego ciśnienia. Wymienić czujnik ciśnienia. Serwis firmy Pojawia się numer błędu 45 Zbyt wysokie ciśnienie (> 300 bar). Założono niewłaściwą dyszę. Założyć właściwą dyszę. Obsługujący Uszkodzony czujnik wysokiego ciśnienia. Wymienić czujnik ciśnienia lub kabel. Serwis firmy Pojawia się numer błędu 46 Miernik przepływu wysyła sygnał > o przepły- wie 50 l/min, choć pompa nie jest włączona. Sprawdzić miernik przepływu, a w razie potrzeby go wy- mienić. Serwis firmy Pojawia się numer błędu 47 (choć ciśnie- nie zadane nie zostało osiągnięte, ponad 400 litrów wody płynie w czasie ponad 25 sekund z powrotem do zbiornika z pływa- kiem) Niewłaściwie ustawiony zawór przelewowy. Właściwie ustawić zawór przelewowy. Serwis firmy Uszkodzony zawór przelewowy. Wymienić zawór przelewowy. Serwis firmy W menu ekranu podano niewłaściwe ciśnie- nie zadane. Podać właściwe ciśnienie zadane. Serwis firmy Uszkodzony czujnik wysokiego ciśnienia. Wymienić czujnik ciśnienia lub kabel. Serwis firmy Uszkodzony miernik przepływu. Wymienić miernik przepływu. Serwis firmy Pojawia się numer błędu 48 Niewłaściwie ustawiony typ HDC w menu ekranu. Ustawić typ HDC na Advanced. Serwis firmy Pojawia się numer błędu 49 Miernik przepływu nie wysyła żadnego sygna- łu. Sprawdzić miernik przepływu, a w razie potrzeby go wy- mienić. Serwis firmy Pojawia się numer błędu 50 Czujnik wysokiego ciśnienia nie wysyła żad- nego sygnału. Sprawdzić, a w razie potrzeby wymienić czujnik ciśnienia i kabel. Sprawdzić płytkę A5. Serwis firmy Pojawia się numer błędu 52 Czujnik temperatury w zbiorniku z pływakiem nie wysyła żadnego sygnału. Sprawdzić, a w razie potrzeby wymienić czujnik tempera- tury i kabel. Sprawdzić płytkę A5. Serwis firmy Usterka Możliwa przyczyna Usuwanie usterek przez kogo Akcesoria Środek czyszczący Środki czyszczące ułatwiają czyszczenie. W tabeli przedstawiono wybór środków czyszczących. Przed użyciem środków czyszczących należy koniecznie przestrzegać wska- zówek zawartych na opakowaniu produktu. Zastosowanie Grupa docelowa Środek czyszczący Oznaczenie Kärcher Dozowanie pod wysokim ciśnieniem Używanie piany Przemysł spożywczy/zakłady roz- bioru Czyszczenie dezynfekcyjne RM 732 1-3% Środki dezynfekujące RM 735 0,75-7% Oczyszczacz dezynfekcyjny pianowy, alkaliczny RM 734 2-5% Zakłady napojów/winiarnie Oczyszczacz pianowy, alkaliczny RM 58 ASF 1-2% Oczyszczacz pianowy, kwaśny RM 59 ASF 1-2% Oczyszczacz dezynfekcyjny pianowy, alkaliczny RM 734 2-5% Gmina Oczyszczacz pianowy zewnętrzny, neutralny RM 57 1-2% Oczyszczacz dezynfekujący wewnętrzny RM 732 1-3% Rolnictwo Czyszczenie dezynfekcyjne RM 732 1-3% Środki dezynfekujące RM 735 0,75-7% Czyszczenie wysokociś- nieniowe Zakłady napojów/winiarnie Oczyszczacz uniwersalny RM 55 0,5-8% Oczyszczacz dezynfekcyjny pianowy, alkaliczny RM 734 2-5% Gmina Mycie aktywne, alkaliczne RM 81 1-5% Rolnictwo Mycie aktywne, alkaliczne RM 31 1-5% Mycie aktywne, alkaliczne RM 81 1-5% Wyposażenie statków Mycie aktywne, alkaliczne RM 81 1-5% Warsztat samochodów osobowych/ ciężarowych Oczyszczacz aktywny, alkaliczny (silnik/części) RM 31 1-5% Mycie aktywny, alkaliczne (mycie zewnętrzne/we- wnętrzne pojazdu) RM 81 1-5% Czyszczenie podłóg Przemysł spożywczy/zakłady roz- bioru Oczyszczacz podstawowy intensywny RM 750 1-5% Oczyszczacz podłogowy RM 69 0,5-1% Zakłady napojów/winiarnie, gmina Oczyszczacz podstawowy intensywny RM 750 1-5% Oczyszczacz podłogowy RM 69 0,5-1% Warsztat samochodów osobowych/ ciężarowych Oczyszczacz podstawowy intensywny RM 750 1-5% Oczyszczacz podłogowy RM 69 0,5-1% Wyposażenie statków Oczyszczacz podstawowy intensywny RM 750 1-5% Oczyszczacz podłogowy RM 69 0,5-1% Szczotka do mycia Gmina Mycie aktywne zewnętrzne, alkaliczne RM 81 1-5% Oczyszczacz uniwersalny RM 55 0,5-8% Warsztat samochodów osobowych/ ciężarowych Mycie aktywny, alkaliczne (mycie zewnętrzne/we- wnętrzne pojazdu) RM 81 1-5% Wyposażenie statków Mycie aktywne zewnętrzne, alkaliczne RM 81 1-5% 216 PL- 11 UWAGA Aby uniknąć przegrzania urządzenia, należy wystarcza- jąco napowietrzyć miejsce ustawienia urządzenia. – Urządzenie nie może być sztywno połączone z sie-cią wodociągową ani z siecią przewodów wysoko-ciśnieniowych. Koniecznie należy zamontować węże przyłączeniowe.– Między siecią wodociągową a wężem przyłącze-niowym należy przewidzieć miejsce na kurek odci-nający.Podczas montażu przestrzegać wytycznych zawartych w VDMA 24416 „Wysokociśnieniowe urządzenia czysz-czące; wysokociśnieniowe układy czyszczące monto-wane na stałe; Pojęcia, wymagania, instalacja, prze-gląd“ (do nabycia w wydawnictwie Beuth Verlag, Kolo-nia, www.beuth.de).– Spadek ciśnienia w rurach musi wynosić poniżej 1,5 MPa.– Gotowa instalacja rurowa musi być sprawdzona 32 MPa. – Izolacja przewodu rurowego musi być odporna na temperaturę do 100 °C.UWAGA Istnieje niebezpieczeństwo uszkodzenia instalacji, jeże- li używa się niewłaściwej wody. Wskazówka: Zanieczyszczenia w wodzie dopływowej mogą uszkodzić urządzenie. Firma Kärcher zaleca uży-wanie filtra wody z sitem < 80 µm.Wymagania dotyczące jakości wody surowej:* Objętość próbki 1 litr, czas osadzania 30 minut** W przypadku wyższych wartości konieczne jest za-stosowanie środków odkamieniających. Podłączyć wejście wody za pomocą odpowiednie-go węża wodnego do sieci wodociągowej.– Wydajność dopływu wody musi wynosić co naj-mniej 6000 l/h przy HDC wynoszącym 60/10, 9000 l/h przy HDC 90/10, 12000 l/h przy HDC 120/10 przy co najmniej 0,15 MPa (HDC 60/10, HDC 90/10) wzgl. 0,2 MPa (HDC 120/10).– Urządzenia bez pompy ciśnienia wstępnego: Tem-peratura wody musi wynosić poniżej 60 °C.– Urządzenia z pompą ciśnienia wstępnego: Tempe-ratura wody musi wynosić poniżej 85 °C.Wskazówka: Załączenia powodują krótkotrwałe spadki napięcia. W niekorzystnych warunkach eksploatacji sie-ci może to mieć negatywny wpływ na działanie innych urządzeń.– Parametry przyłącza patrz tabliczka znamionowa i Dane techniczne.– Przyłącze leketryczne musi być wykonane przez wykwalifikowanego elektryka i odpowiadać normie IEC 60364-1.– Elementy przewodzące prąd, kable i urządzenia w obszarze roboczym muszą być w nienagannym stanie i być zabezpieczone przed wodą natrysko- wą. – HDC 60/10 (H): Niniejsze urządzenie spełnia wy-mogi IEC 61000-3-12 pod warunkiem, że moc zwarciowa Ssc w miejscu podłączenia urządzenia klienta do sieci publicznej jest większa lub równa 10400 (11000) kVA. W gestii instalatora lub użyt-kownika urządzenia jest - jeżeli jest to konieczne, po konsultacji z operatorem sieci - by urządzenie było podłączone tylko do jednego przyłącza o war-tości większej lub równej 10400 (11000) kVA. NIEBEZPIECZEŃSTWOW celu zapobiegania wypadkom spowodowanym prą-dem elektrycznym zaleca się stosowanie gniazdek z wyłącznikiem ochronnym (prąd wyzwalający o mocy znamionowej maks. 30 mA).Niniejszym oświadczamy, że określone poniżej urzą-dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią-zującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.5.957-926Niżej podpisane osoby działają na zlecenie i z upoważ-nienia zarządu.Administrator dokumentacji:S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Straße 28-4071364 Winnenden (Germany)Tel.: +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 2021/02/01W każdym kraju obowiązują warunki gwarancji określo-ne przez odpowiedniego lokalnego dystrybutora. W okresie gwarancyjnym ewentualne usterki usuwamy bezpłatnie, o ile ich przyczyną jest wada materiałowa lub błąd produkcyjny. Instalacja urządzenia Tylko dla autoryzowanych, wykwalifi-kowanych pracowników! Montaż Montaż przewodów wysokiego ciśnienia
