ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 150500 R D Classic Kärcher

Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 99 Taattu: 102 Chairman of the Board of Management Director Regulatory Affairs & Certification 162 FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Αν κατά την αφαίρεση της συσκευασίας δι- απιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Οι προειδοποιητικές πινακίδες και οι πι- νακίδες υποδείξεων που είναι τοποθε- τημένες στο μηχάνημα, παρέχουν ση- μαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλλη- λα υπόψη και τους γενικούς κανονι- σμούς ασφάλειας και πρόληψης ατυχη- μάτων που προβλέπει ο νομοθέτης. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας.

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλα- κτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Προειδοποιεί για έναν άμεσα επαπειλούμε- νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προειδοποιεί για μια ενδεχομένως επικίν- δυνη κατάσταση, η οποία μπορεί να οδηγή- σει σε σοβαρό τραυματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως

υλικές ζημίες. Γενικές υποδείξεις . . . . . . . . . . EL 1 Προστασία περιβάλλοντος EL 1 Εγγύηση. . . . . . . . . . . . . EL 1 Εξαρτήματα και ανταλλακτικά EL 1 Σύμβολα στο εγχειρίδιο οδηγι- ών . . . . . . . . . . . . . . . . . EL 1 Σύμβολα επάνω στη συσκευή EL 1 Χρήση σύμφωνα με τους κανονι- σμούς. . . . . . . . . . . . . . . . . . . . EL 2 Προβλέψιμη κακή χρήση EL 2 Κατάλληλα δάπεδα . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 2 Υποδείξεις ασφαλείας για το χειρισμό . . . . . . . . . . . . . EL 2 Υποδείξεις ασφαλείας για την κίνηση . . . . . . . . . . . . . . EL 2 Μηχανές με κινητήρα εσωτερι- κής καύσης. . . . . . . . . . . EL 3 Συσκευές με υψηλή εκκένωση EL 3 Συσκευές με οροφή προστασί- ας οδηγού . . . . . . . . . . . EL 3 Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής. EL 3 Υποδείξεις ασφαλείας για φρο- ντίδα και συντήρηση . . . EL 3 Λειτουργία . . . . . . . . . . . . . . . . EL 3 Υποδείξεις εκφόρτωσης. . . . . . EL 3 Στοιχεία χειρισμού και λειτουργίας EL 4 Εικόνα μηχανικού σαρώθρου EL 4 Πεδίο χειρισμού . . . . . . . EL 4 Πεντάλ . . . . . . . . . . . . . . EL 4 Κλειδί μίζας/Πλήκτρο λειτουργί- ας . . . . . . . . . . . . . . . . . . EL 4 Μοχλός χειρισμού . . . . . EL 4 Ενδεικτικές λυχνίες και οθόνη EL 5 Πριν τη θέση σε λειτουργία . . . EL 5 Ασφάλιση/απελευθέρωση φρέ- νου ακινητοποίησης . . . . EL 5 Μετακίνηση της μηχανικής σκούπας χωρίς αυτοκίνηση EL 5 Μετακίνηση της μηχανικής σκούπας με αυτοκίνηση. EL 5 Έναρξη λειτουργίας . . . . . . . . . EL 5 Γενικές υποδείξεις . . . . . EL 5 Εργασίες ελέγχου και συντήρη- σης. . . . . . . . . . . . . . . . . EL 5 Ανεφοδιασμός . . . . . . . . EL 5 Λειτουργία . . . . . . . . . . . . . . . . EL 5 Ρύθμιση καθίσματος οδηγού EL 5 Εκκίνηση της μηχανής . . EL 5 Οδήγηση της μηχανής . . EL 6 Λειτουργία σάρωσης . . . EL 6 Άδειασμα του κάδου απορριμ- μάτων. . . . . . . . . . . . . . . EL 7 Απενεργοποίηση της μηχανής EL 7 Μεταφορά . . . . . . . . . . . . . . . . EL 7 Αποθήκευση . . . . . . . . . . . . . . EL 7 Διακοπή της λειτουργίας . . . . . EL 7 Φροντίδα και συντήρηση . . . . . EL 7 Γενικές υποδείξεις . . . . . EL 7 Καθαρισμός . . . . . . . . . . EL 7 Διαστήματα συντήρησης EL 7 Εργασίες συντήρησης . . EL 8 Αντιμετώπιση βλαβών . . . . . . . EL 13 Τεχνικά χαρακτηριστικά. . . . . . EL 14 Δήλωση Συμμόρφωσης των ΕE EL 15 Γενικές υποδείξεις Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύ- κλωση. Για το λόγο αυτό, αποσύ- ρετε τις παλιές συσκευές σε κα- τάλληλα συστήματα συλλογής. Το λάδι κινητήρα, το ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλ- λον. Προστατέψτε το έδαφος και αποσύ- ρετε τα παλιά λάδια με οικολογικό τρόπο.

Εξαρτήματα και ανταλλακτικά Σύμβολα στο εγχειρίδιο οδηγιών Σύμβολα επάνω στη συσκευή Κίνδυνος εγκαυμάτων λόγω της υψηλής θερμοκρασίας των επιφανειών! Πριν χρησι- μοποιήσετε τη συσκευή, αφή- στε την εγκατάσταση εξάτμι- σης να ψυχθεί επαρκώς. Εκτελείτε τις εργασίες στη συ- σκευή φορώντας πάντα τα κατάλληλα γάντια. Κίνδυνος σύνθλιψης από εμπλοκή στα κινητά τμήματα του οχήματος Κίνδυνος τραυματισμού από τα κινητά τμήματα Μην αγγί-

με τα χέρια σας. Κίνδυνος πυρκαγιάς. Μην αναρροφάτε καιγόμενα ή καυτά αντικείμενα. Υποδοχή αλυσίδας / σημείο

Πίεση ελαστικών (μέγ.) 163EL- 2 Η μηχανική σκούπα προορίζεται για τον επαγγελματικό καθαρισμό επιφανειών δα- πέδων και άλλων χώρων, όπως: Χώροι στάθμευσης Εγκαταστάσεις παραγωγής Χώροι διοικητικής υποστήριξης διακίνη- σης εμπορευμάτων

Οδοί κυκλοφορίας πεζών Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. Κάθε περαιτέρω χρήση είναι μη αρμό- ζουσα. Για ζημίες που θα προέκυπταν από ανάρμοστη χρήση, δεν ευθύνεται ο κατασκευαστής – την ευθύνη φέρει αποκλειστικά ο χρήστης. Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση. Αυτή η μηχανική σκούπα είναι κατάλλη- λη μόνο για επιφάνειες δαπέδων που αναφέρονται στις οδηγίες λειτουργίας. Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρημα- τία ή εξουσιοδοτημένα από αυτόν άτο- μα επιφάνειες. Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς). Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυ- κνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρ- μανσης, τα οποία μπορούν να αναμει- χθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδι- άλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διά- βρωση στο υλικό της μηχανής. Μην σκουπίζετε/αναρροφάτε αντιδρα- στικές μεταλλικές σκόνες (π.χ. αλουμί- νιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συν- δυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά. Μην σκουπίζετε/αναρροφάτε αντικείμε- να που καίγονται ή έχουν σχηματίσει

Η συσκευή δεν ενδείκνυται για σάρωση υλικών που είναι επικίνδυνα για την

Η συσκευή δεν πρέπει να χρησιμοποι- είται σε κλειστούς χώρους. Απαγορεύεται η παραμονή στην περιο- χή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρη-

Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή Δεν επιτρέπεται το σπρώξιμο/τράβηγ- μα ή η μεταφορά αντικειμένων με τη συ- σκευή αυτή.

Βιομηχανικά δάπεδα Δάπεδα χωρίς αρμούς

Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη-

. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι

Κατά τη χρήση της συσκευής σε επικίν- δυνους χώρους (π.χ. σε πρατήρια καυ- σίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύε- ται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

Κίνδυνος τραυματισμού!

Μην χρησιμοποιείτε τη συσκευή χωρίς την οροφή προστασίας από πτώση αντικειμένων σε σημεία όπου υπάρχει πιθανότητα τραυματισμού του χειριστή από αντικείμενα που πέφτουν. Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονι- σμούς. Λαμβάνετε πάντα υπόψη τις το- πικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της

Πρέπει κατά βάση να τηρούνται τα μέ- τρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα Πριν την έναρξη της εργασίας, ο χειρι- στής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν.

χειριστής της συσκευής είναι υπεύθυ- νος για ατυχήματα σε άλλα άτομα ή την περιουσία τους. Ο χειριστής πρέπει να φορά στενά ρού- χα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά ρούχα. Πριν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή

Μην αφήνετε ποτέ τη συσκευή χωρίς επίβλεψη, όταν βρίσκεται σε λειτουργία. Ο χειριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο αφού αφαιρέσει το κλειδί (Intelligent Key) και ασφαλίσει τη συσκευή έναντι των ακούσιων κινήσε-

Για να αποτρέψετε τη μη εξουσιοδοτη- μένη χρήση της συσκευής, βγάλτε το

Η συσκευή επιτρέπεται να χρησιμοποι- είται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. Η συσκευή δεν ορίζεται για χρήση από πρόσωπα (συμπερ. των παιδιών) με περιορισμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή πρόσωπα δίχως πείρα ή/και γνώση, εκτός και εάν αυτά τα πρόσωπα επιτηρούνται από ένα πρόσωπο αρμόδιο για την ασφά- λειά τους ή εάν έχουν λάβει οδηγίες από το τελευταίο σχετικά με τη χρήση της συ-

Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη

Κίνδυνος ατυχήματος, κίνδυνος τραυματι-

Η ταχύτητα κίνησης πρέπει να προσαρ- μόζεται στις εκάστοτε συνθήκες. Κίνδυνος ανατροπής, όταν η κλίση του εδά- φους είναι πολύ ανοδική. Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 18%. Κίνδυνος ανατροπής, όταν το έδαφος είναι

Οδηγείτε το μηχάνημα μόνο σε σταθερό

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη. Η ανοδική κλίση, εγκάρσια προς τη δι- εύθυνση της κίνησης, μπορεί να είναι μόνο έως 10%. Σημεία στήριξης γρύλου Μέγιστη κλίση εδάφους για διαδρομές με ανυψωμένο κάδο απορριμμάτων. Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να εί

ναι μόνο έως 18%. Κίνδυνος βλάβης! Μην πλένετε το φίλτρο σκό-

Χρήση σύμφωνα με τους κανονισμούς Προβλέψιμη κακή χρήση Κατάλληλα δάπεδα Υποδείξεις ασφαλείας Κίνδυνος ακουστικής βλάβης. Κατά την εργα- σία με τη συσκευή, να φοράτε οπωσδήποτε κατάλληλες ωτοασπί-

Υποδείξεις ασφαλείας για το

Υποδείξεις ασφαλείας για την

Κίνδυνος τραυματισμού! Δεν επιτρέπεται να σφραγίσετε την εξά- τμιση καυσαερίων. Μην σκύβετε πάνω από την εξάτμιση και μην την αγγίζετε (κίνδυνος εγκαυμάτων). Μην αγγίζετε ή πιάνετε τον κινητήρα (κίνδυνος εγκαυμάτων). Τα καυσαέρια είναι δηλητηριώδη, βλα- βερά για την υγεία και δεν πρέπει να ει- σέρχονται στο αναπνευστικό

Ο κινητήρας χρειάζεται περίπου 3 - 4 δευτερόλεπτα μέχρι να σταματήσει μετά την απενεργοποίησή του. Κατά το διά- στημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κίνησης.

Κίνδυνος τραυματισμού! Κατά την εκτέλεση εργασιών στο σύστη- μα υψηλής εκκένωσης ανυψώστε τελεί- ως και ασφαλίστε το δοχείο ρύπων.

Η οροφή προστασίας οδηγού (προαιρετικό) προσφέρει προστασία έναντι μεγάλων αντι- κειμένων που πέφτουν. Ωστόσο, δεν προ- σφέρει προστασία σε περίπτωση ανατροπής! Κατά τη μεταφορά λάβετε υπόψη το βά- ρος της συσκευής. Κατά τη μεταφορά της συσκευής, απο- συνδέστε την μπαταρία και στερεώστε καλά τη συσκευή. Πριν από το καθάρισμα και τη συντήρη-

συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρό- πο λειτουργίας, πρέπει να απενεργο- ποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί. Κατά την εκτέλεση εργασιών στο ηλε- κτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία. Το καθάρισμα της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή

σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών). Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές

Δώστε προσοχή στον έλεγχο ασφαλεί- ας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλ- λόμενες κατά τόπο συσκευές βιομηχανι- κής χρήσης. Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια. Η μηχανική σκούπα λειτουργεί σύμφωνα με την αρχή φτιαρίσματος - σκουπίσματος. – Το περιστρεφόμενο κυλινδρικό σάρω- θρο προωθεί τα απορρίμματα απευθεί- ας στον κάδο απορριμμάτων. – Το πλευρικό σάρωθρο καθαρίζει τις γω- νίες και ακμές της υπό καθαρισμό επι- φάνειας και προωθεί τους ρύπους προς το κυλινδρικό σάρωθρο. – Η λεπτή σκόνη αναρροφάται μέσω του φίλτρου σκόνης από τον αναρροφητή-

Κίνδυνος τραυματισμού και βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βά- ρος της συσκευής! Μη χρησιμοποιείτε περονοφόρο ανυ- ψωτικό όχημα , μπορεί να προκληθεί βλάβη στη συσκευή. Κατά τη μεταφόρτωση της συσκευής χρησιμοποιήστε μια κατάλληλη ράμπα ή ένα γερανό! Σε περίπτωση χρήσης ράμπας, προ- σέξτε τα εξής: Διάκενο εδάφους 70mm. Μηχανές με κινητήρα εσωτερικής

Συσκευές με υψηλή εκκένωση Συσκευές με οροφή προστασίας

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

Υποδείξεις εκφόρτωσης Βάρος κενής μηχανής (χωρίς προσαρτώμενα εξαρτήματα) 1394 kg*

• Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα. 165EL- 4

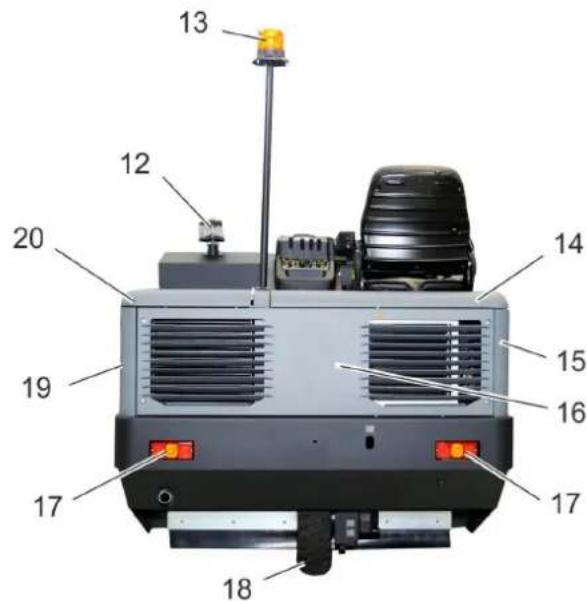

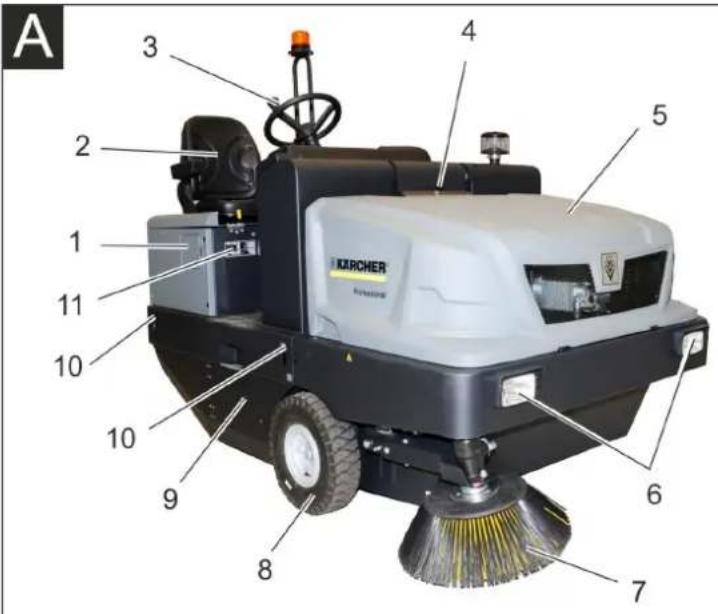

1 Καπάκι δεξαμενής 2 Κάθισμα (με διακόπτη επαφής καθί-

3 Τιμόνι 4 Διάταξη ασφάλισης καλύμματος της συ-

5 Κάλυμμα μηχανής 6 Φωτισμός εργασίας εμπρός (Προαιρετικό) 7 Πλευρικό σάρωθρο, δεξιά 8 Πρόσθιος τροχός 9 Κυλινδρική βούρτσα 10 Σταθερό σημείο πρόσδεσης (4x) 11 Πινακίδα τύπου 12 Φυγοκεντρικός διαχωριστής 13 Περιστρεφόμενη προειδοποιητική λυχνία 14 Καπό συσκευής δεξιά 15 Κάλυμμα, δεξιά 16 Επένδυση πίσω μέρους 17 Φωτισμός εργασίας πίσω (Προαιρετικό) 18 Οπίσθιος τροχός 19 Κάλυμμα, αριστερά 20 Καπό αριστερά (καπό κινητήρα)

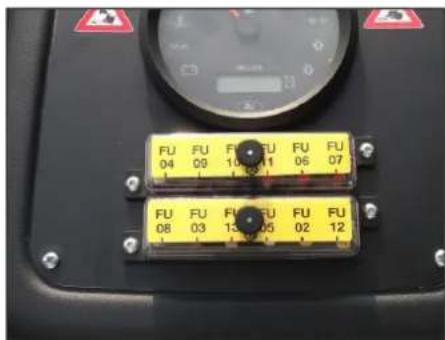

1 Επιφάνεια απόθεσης 2 Μοχλός χειρισμού 3 Ασφάλειες 4 Ενδεικτικές λυχνίες και οθόνη 5 Διακόπτης ανάφλεξης με κλειδί 6 Πλήκτρα λειτουργιών 7 Ρύθμιση στροφών κινητήρα Μοχλός γκαζιού 8 Φρένο ακινητοποίησης 9 Μοχλός αναρροφητήρα

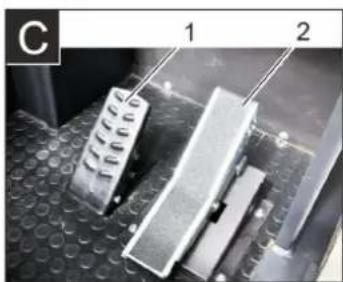

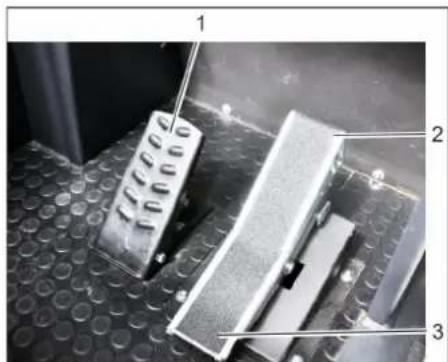

1 Πεντάλ φρένου 2 Πεντάλ πορείας εμπρός / πίσω

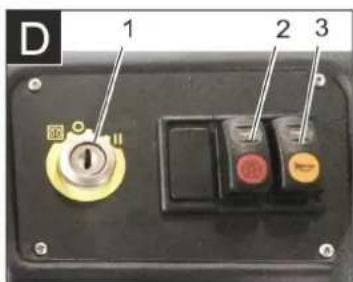

1 Μίζα Σύμβολο νήματος πυράκτωσης: Προ-

Θέση 0: Απενεργοποίηση κινητήρα Θέση 1: Διακόπτης μίζας ανοικτός Θέση 2: Εκκίνηση του κινητήρα 2 Καθάρισμα φίλτρου 3 Κόρνα

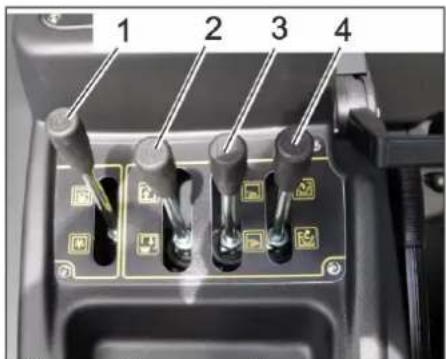

1 Μοχλός χειρισμού κυλινδρικού σαρώ-

2 Μοχλός χειρισμού δοχείου ρύπων 3 Μοχλός χειρισμού πλευρικού σαρώ-

4 Μοχλός χειρισμού καπάκι δοχείου Στοιχεία χειρισμού και λειτουργίας Εικόνα μηχανικού σαρώθρου Προαιρετικά εξαρτήματα Οροφή προστασίας οδη-

2.851-686.0 Φωτισμός εργασίας 2.852-082.0 Πλευρικό σάρωθρο, αρι-

2.851-274.0 Πεδίο χειρισμού

Κλειδί μίζας/Πλήκτρο λειτουργίας Μοχλός χειρισμού 166 EL- 5

1 Μετρητής ωρών λειτουργίας 2 Φως προειδοποίησης φόρτωσης 3 Προειδοποιητική λυχνία πίεσης λαδιού 4 Προειδοποιητική λυχνία θερμοκρασίας νερού ψύξης 5 Αέρας αναρρόφησης κινητήρα 6 Προειδοποιητική λυχνία αποθέματος

7 Ενδεικτική λυχνία προπυράκτωσης 8 Ενδεικτική λυχνία (μη συνδεδεμένη) 9 Ενδεικτική λυχνία φώτων στάθμευσης/ διασταύρωσης (προαιρετικό) 10 Ένδειξη ρεζερβουάρ 11 Χωρίς λειτουργία. Ανάβει μόνο κατά την ενεργοποίηση του κινητήρα (αυτοέλεγ-

12 Χωρίς λειτουργία 13 Χωρίς λειτουργία 14 Χωρίς λειτουργία Απασφαλίστε το φρένο ακινητοποίησης και πιέστε ταυτόχρονα του πεντάλ πέ-

Ασφαλίστε το φρένο ακινητοποίησης και πατήστε ταυτόχρονα το πεντάλ πέ-

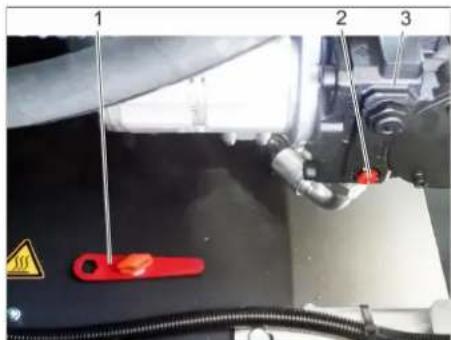

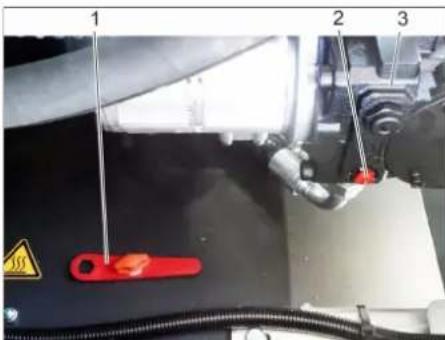

1 Ειδικό εργαλείο 2 Κοχλίας για ελεύθερη κίνηση 3 Υδραυλική αντλία Ανοίξτε το κάλυμμα του κινητήρα. Περιστρέψτε τον κοχλία ελεύθερης κί- νησης (κόκκινος) της υδραυλικής αντλί- ας κατά 180° (προς τα αριστερά). Χρησιμοποιήστε το ειδικό εργαλείο.

Το ειδικό εργαλείο (κόκκινο κλειδί) βρίσκε- ται σε ένα στήριγμα στο πλαίσιο του οχήμα- τος, πλάι στον τροχό αποσύμπλεξης.

Μην μετακινείτε τη μηχανική σκούπα χωρίς αυτοκίνηση για μεγάλες αποστάσεις και με ταχύτητα μεγαλύτερη από 10 km/h. Περιστρέψτε τον τροχό ελεύθερης κίνη- σης της υδραυλικής αντλίας μετά τη με- τακίνηση του μηχανήματος ξανά προς τα δεξιά ως το τέρμα. Περιστρέψτε τον τροχό ελεύθερης κίνη- σης της υδραυλικής αντλίας μετά τη με- τακίνηση του μηχανήματος ξανά προς τα δεξιά ως το τέρμα. Χρησιμοποιήστε το ειδικό εργαλείο. Πριν από την αρχική ενεργοποίηση, δι- αβάστε τις οδηγίες χειρισμού του κατα- σκευαστή του κινητήρα και λάβετε οπωσδήποτε υπόψη τις υποδείξεις

Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Αφαιρέστε το κλειδί από το διακόπτη

Ασφαλίστε το χειρόφρενο. Ελέγξτε τη στάθμη πλήρωσης της δεξα- μενής καυσίμων. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ελέγξτε τη στάθμη πλήρωσης στο δο- χείο εξισορρόπησης ψυκτικού. Ελέγξτε την πίεση στα ελαστικά. Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες στους τροχούς. Ελέγξτε το φυγοκεντρικό διαχωριστή και το φίλτρο αέρα και καθαρίστε τα κατά περίπτωση. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Εξετάστε τη συσκευή για βλάβες. Καθαρίστε το φίλτρο σκόνης με το πλή- κτρο καθαρισμού φίλτρου. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση.

Κίνδυνος έκρηξης! Επιτρέπεται η χρησιμοποίηση μόνο του καυσίμου που αναφέρεται στις οδηγίες λειτουργίας. Μην ανεφοδιάζεστε με καύσιμα σε κλει- στούς χώρους. Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. Φροντίστε να μην ερθει σε επαφή το καύσιμο με καυτές επιφάνειες. Ελέγξτε το περιεχόμενο του ρεζερβου- άρ καυσίμων μέσω της ένδειξης καυσί-

Σβήστε τον κινητήρα. Ανοίξτε το καπάκι του ρεζερβουάρ. Ανεφοδιάστε με καύσιμα ντίζελ. Σκουπίστε το καύσιμο που έχει τρέξει έξω από τη δεξαμενή και σφραγίστε τη

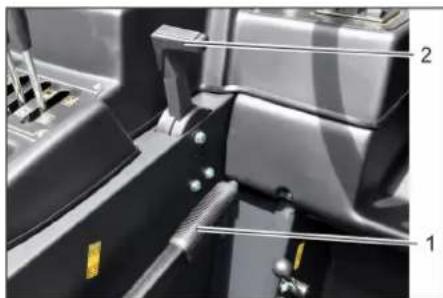

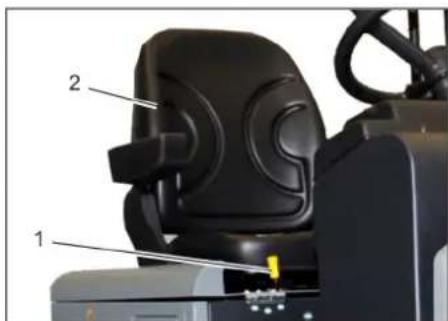

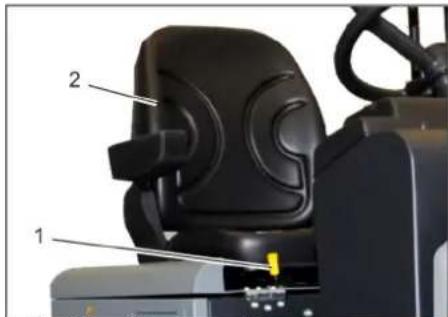

1 Μοχλός ρύθμισης καθίσματος 2 Κάθισμα οδηγού Τραβήξτε προς τα έξω το μοχλό ρύθμι- σης του καθίσματος. Μετακινήστε το κάθισμα, αφήστε ελεύ- θερο το μοχλό και ασφαλίστε τον. Ελέγξτε τη σταθερότητα της θέσης, με- τακινώντας την εμπρός πίσω. Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Το μηχά- νημα απενεργοποιείται, όταν εγκαταλειφθεί το κάθισμα του οδηγού. 1 Φρένο ακινητοποίησης 2 Ρύθμιση στροφών κινητήρα Καθίστε στο κάθισμα του οδηγού. Ασφαλίστε το χειρόφρενο. Τραβήξτε προς τα εμπρός τη ρύθμιση στροφών κινητήρα κατά το 1/3. Εισάγετε το κλειδί στη μίζα. Γυρίστε το κλειδί της μίζας στη θέση "νήμα πυράκτωσης". Ανάβει η λυχνία προθέρμανσης. Για την εκκίνηση του κινητήρα πρέπει να πατηθεί το πεντάλ φρένου. Όταν σβήσει η λυχνία προθέρμανσης, γυρίστε το κλειδί ανάφλεξης στη θέση "II". Μόλις ενεργοποιηθεί το μηχάνημα, αφήστε το κλειδί της μίζας. Υπόδειξη: Μην ενεργοποιείτε ποτέ τη μίζα για περισσότερο από 10 δευτερόλεπτα. Πριν από τη νέα ενεργοποίηση της μίζας περιμένετε 10 δευτερόλεπτα τουλάχιστον. Ενδεικτικές λυχνίες και οθόνη Πριν τη θέση σε λειτουργία Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης Μετακίνηση της μηχανικής σκούπας χωρίς αυτοκίνηση Μετακίνηση της μηχανικής σκούπας με αυτοκίνηση Έναρξη λειτουργίας Γενικές υποδείξεις Εργασίες ελέγχου και συντήρησης Καθημερινά πριν την έναρξη λειτουργίας Ανεφοδιασμός

Ρύθμιση καθίσματος οδηγού Εκκίνηση της μηχανής Προθέρμανση Εκκίνηση κινητήρα 167EL- 6 1 Πεντάλ φρένου 2 Πεντάλ οδήγησης "εμπρός" 3 Πεντάλ οδήγησης "όπισθεν" Μεταθέστε το μοχλό ρύθμισης στρο- φών του κινητήρα τέρμα εμπρός (αριθ- μός στροφών λειτουργίας). Πατήστε και κρατήστε πατημένο το πε- ντάλ πέδησης. Λύστε το φρένο ακκινητοποίησης. Πιέστε σιγά σιγά το πεντάλ οδήγησης

Κίνδυνος τραυματισμού! Κατά την όπισθεν οδήγηση δεν επιτρέ- πεται να κινδυνεύουν τρίτοι, εν ανάγκη ζητήστε οδηγίες. Πιέστε σιγά σιγά το πεντάλ οδήγησης

Mε τον επιταχυντή μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις η ταχύτητα οδήγη-

Αποφύγετε την ανάστροφη μετακίνηση του πεντάλ, επειδή μπορεί να προκλη- θούν βλάβες στην υδραυλική εγκατά-

Όταν μειώνεται η απόδοση σε ανηφορι- κές κλίσεις αφήνετε λίγο το πεντάλ οδή-

Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητο-

Υπόδειξη: Η επίδραση της πέδησης μπο- ρεί να αυξηθεί με πίεση του πεντάλ φρένου. Υπερπήδηση σταθερών εμποδίων ύψους έως 70 mm: Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερπήδηση σταθερών εμποδίων ύψους άνω των 70 mm: Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδή- γησης πρέπει να προσαρμόζεται στις εκά- στοτε συνθήκες. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να καθαρίζετε τακτικά το φίλ- τρο σκόνης. Υπόδειξη: Σε περίπτωση αυξημένων ερ- γασιών με λεπτή σκόνη πρέπει να καθαρί- ζετε πιο συχνά το φίλτρο. 1 Μοχλός χειρισμού κυλινδρικού σαρώ-

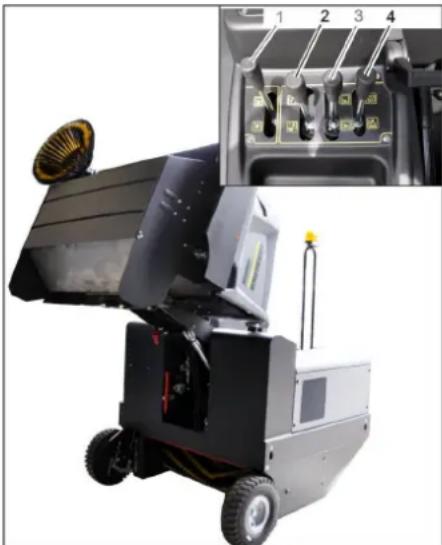

2 Μοχλός χειρισμού δοχείου ρύπων 3 Μοχλός χειρισμού πλευρικού σαρώ-

4 Μοχλός χειρισμού καπάκι δοχείου Μοχλός χειρισμού κυλινδρικού σαρώ-

Μοχλός χειρισμού κυλινδρικού σαρώ- θρου (1) εμπρός: Το κυλινδρικό σάρω- θρο χαμηλώνει. Μοχλός χειρισμού κυλινδρικού σαρώ- θρου (1) πίσω: Το κυλινδρικό σάρωθρο

Μοχλός χειρισμού δοχείου ρύπων Μοχλός χειρισμού δοχείου ρύπων (2) εμπρός: Το δοχείο ρύπων χαμηλώνει. Μοχλός χειρισμού δοχείου ρύπων (2) πίσω: Το δοχείο ρύπων σηκώνεται. Μοχλός χειρισμού πλευρικού σαρώ-

Μοχλός χειρισμού πλευρικού σαρώ- θρου (3) εμπρός: Το πλευρικό σάρω- θρο χαμηλώνει. Μοχλός χειρισμού πλευρικού σαρώ- θρου (3) πίσω: Το πλευρικό σάρωθρο

Μοχλός χειρισμού καπάκι δοχείου Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ρύ- πων ανοίγει. Μοχλός χειρισμού καπακιού δοχείου (4) πίσω: Το καπάκι του δοχείου ρύπων

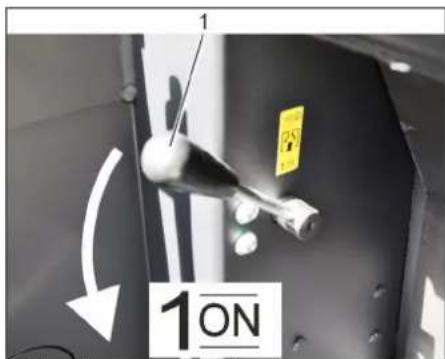

1 Μοχλός αναρροφητήρα ανοικτό / κλειστό Ενεργοποιήστε τον ανεμιστήρα. Για καθαρισμό επιφανειών: Μοχλός χειρισμού κυλινδρικού σαρώ- θρου (1) εμπρός: Το κυλινδρικό σάρω- θρο χαμηλώνει. Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου

Κατά τον καθαρισμό πλευρικών άκρων: Μοχλός χειρισμού πλευρικού σαρώ- θρου (3) εμπρός: Το πλευρικό σάρω- θρο χαμηλώνει. Απενεργοποιήστε τον ανεμιστήρα. Για καθαρισμό επιφανειών: Μοχλός χειρισμού κυλινδρικού σαρώ- θρου (1) εμπρός: Το κυλινδρικό σάρω- θρο χαμηλώνει. Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου

Κατά τον καθαρισμό πλευρικών άκρων: Μοχλός χειρισμού πλευρικού σαρώ- θρου (3) εμπρός: Το πλευρικό σάρω- θρο χαμηλώνει. Οδήγηση της μηχανής Κίνηση προς τα εμπρός Κίνηση προς τα πίσω Συμπεριφορά οδήγησης

Υπερκέραση εμποδίων Λειτουργία σάρωσης Μοχλός χειρισμού Σάρωση στεγνών δαπέδων Σάρωση υγρών ή βρεγμένων δαπέδων 168 EL- 7

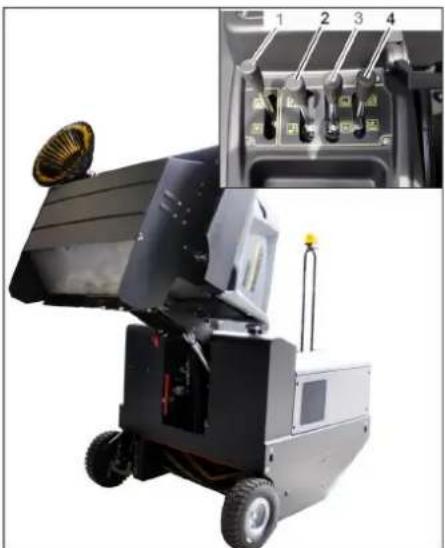

Κίνδυνος τραυματισμού! Κατά τη διάρκεια της διαδικασίας εκκέ- νωσης, δεν πρέπει να υπάρχουν πρό- σωπα ή ζώα στην περιοχή περιστρο- φής του δοχείου ρύπων.

Κίνδυνος σύνθλιψης! Μην αγγίζετε ποτέ τα στελέχη του μηχα- νισμού εκκένωσης. Μην στέκεστε κάτω από το ανυψωμένο δοχείο.

Κίνδυνος ανατροπής! Αποθέστε τη συσκευή κατά τη διαδικα- σία εκκένωσης πάνω σε επίπεδη επιφά-

Κίνδυνος τραυματισμού και βλάβης! Κατά τη διαδικασία εκκένωσης μπορεί να εκτοξευθούν πετραδάκια από το πε- ριστρεφόμενο κυλινδρικό σάρωθρο. Ανυψώστε το κυλινδρικό σάρωθρο και το πλευρικό σάρωθρο με το μοχλό χει- ρισμού μετακινώντας το μοχλό (1 και 3) προς τα πίσω. Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού (4) προς τα

Σηκώστε το δοχείο ρύπων μεταθέτο- ντας το μοχλό χειρισμού του δοχείου (2) προς τα πίσω: Πλησιάστε οδηγώντας αργά στο κεντρι- κό δοχείο περισυλλογής. Ασφαλίστε το χειρόφρενο. Ανοίξτε το καπάκι του δοχείου πιέζο- ντας το μοχλό χειρισμού του καπακιού (4) προς τα εμπρός και εκκενώστε το δοχείο ρύπων. Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού του καπακι- ού (4) προς τα πίσω, ώσπου να γείρει στην τερματική θέση. Λύστε το φρένο ακκινητοποίησης. Απομακρυνθείτε οδηγώντας αργά από το δοχείο περισυλλογής. Κατεβάστε το δοχείο ρύπων στην τερ- ματική θέση μεταθέτοντας το μοχλό χει- ρισμού δοχείου ρύπων (2) προς τα

Ανυψώστε το κυλινδρικό σάρωθρο και το πλευρικό σάρωθρο με το μοχλό χει- ρισμού μετακινώντας το μοχλό (1 και 3) προς τα πίσω. Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού (4) προς τα

Τραβήξτε το μοχλό ρύθμισης αριθμού στροφών του κινητήρα τέρμα πίσω. Πατήστε και κρατήστε πατημένο το πε- ντάλ πέδησης. Ασφαλίστε το χειρόφρενο. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βά- ρος της συσκευής. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη συσκευή στα σταθερά σημεία πρόσδεσης (4x) χρησιμοποιώ- ντας ιμάντες, σκοινιά ή αλυσίδες. Ασφαλίστε τη μηχανή με τάκους στους

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Όταν η μηχανική σκούπα δεν χρησιμοποι- είται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ανυψώστε τον κύλινδρο σκουπίσματος και τις πλευρικές σκούπες, για να μην καταστρέψετε τις βούρτσες. Κλείστε το καπάκι του δοχείου. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. Αλλαγή λαδιών κινητήρα Σε περίπτωση αναμονής παγωνιάς, αποστραγγίστε το ψυκτικό υγρό ή ελέγ- ξτε αν υπάρχει επαρκές αντιψυκτικό. Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά. Αποσυνδέστε το συσσωρευτή. Φορτίστε το συσσωρευτή και επανα- φορτίστε τον έπειτα από περίπου δύο

Καλύψτε την μπαταρία και προστατέψ- τε την από το βραχυκύκλωμα.

Κίνδυνος βλάβης! Μην πλένετε το φίλτρο σκόνης. Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές

Τα προσαρμοζόμενα ανά τόπους επαγ- γελματικά οχήματα υπόκεινται

έλεγχο ασφαλείας του VDE 0701. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο.

Κίνδυνος βλάβης! Το καθάρισμα της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή με ψεκα- σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκό- νη και προστατευτικά γυαλιά. Καθαρίστε τη μηχανή με ένα πανί. Καθαρίστε τη μηχανή με πεπιεσμένο

Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά. Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συ-

Υπόδειξη: Όλες οι εργασίες σέρβις και συ- ντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδι- κευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher. Καθημερινή συντήρηση: Ελέγξτε τη στάθμη πλήρωσης της δεξα- μενής καυσίμων. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ελέγξτε τη στάθμη πλήρωσης στο δο- χείο εξισορρόπησης ψυκτικού. Ελέγξτε την πίεση στα ελαστικά. Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε το φίλτρο καυσίμου. Ελέγξτε το φυγοκεντρικό διαχωριστή και το φίλτρο αέρα και καθαρίστε τα κατά περίπτωση. Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής

Διακοπή της λειτουργίας Φροντίδα και συντήρηση Γενικές υποδείξεις

Εσωτερικός καθαρισμός της συσκευής Εξωτερικός καθαρισμος της μηχανής Διαστήματα συντήρησης Συντήρηση από τον πελάτη 169EL- 8 Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Εξετάστε τη συσκευή για βλάβες. Εβδομαδιαία συντήρηση: Καθαρισμός ψυγείου νερού. Καθαρίστε τον ψύκτη υδραυλικού λαδι-

Ελέγξτε το υδραυλικό σύστημα. Ελέγξτε τη στάθμη λαδιού του υδραυλι- κού συστήματος. Ελέγξτε τη στάθμη των υγρών φρένων. Ελέγξτε τη μόνωση για φθορές και αντι- καταστήστε την, εάν είναι απαραίτητο Ελέγξτε και λιπάνετε το κάλυμμα δοχεί-

Συντήρηση ανά 50 ώρες λειτουργίας: Εκκένωση νερού από το διαχωριστή νε- ρού πετρελαίου Συντήρηση λόγω φθοράς: Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα. Ρυθμίστε ή αντικαταστήστε τα πλευρικά στεγανοποιητικά παρεμβύσματα. Αντικαταστήστε την κυλινδρική βούρ-

Αντικαταστήστε τις πλευρικές βούρ-

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Συντήρηση έπειτα από 50 ώρες λειτουρ-

Απευθυνθείτε για την πρώτη συντήρη- ση σύμφωνα με τη λίστα επιθεώρησης στην υπηρεσία εξυπηρέτησης πελα-

Συντήρηση έπειτα από 250/500/1000/ 1500/2000 ώρες λειτουργίας: Απευθυνθείτε για τη συντήρηση σύμ- φωνα με τη λίστα επιθεώρησης στην υπηρεσία εξυπηρέτησης πελατών. Υπόδειξη: Προς διαφύλαξη των εγγυητι- κών αξιώσεων, κατά τη διάρκεια του χρό- νου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης. Προετοιμασία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο.

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλεί- ας, όταν το δοχείο ρύπων είναι αναση-

Εκτελέστε την ασφάλιση μόνο

σημείο έξω από την επικίνδυνη περιο-

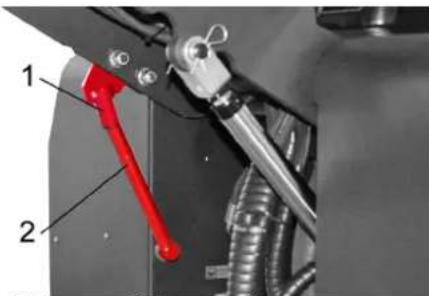

1 Στήριγμα ράβδου ασφάλισης 2 Ράβδος ασφάλισης Ανοίξτε τη ράβδο ασφάλισης εκκένω- σης σε ύψος προς τα πάνω και τοποθε- τήστε την στο στήριγμα (ασφαλισμένη). Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης! Χρησιμοποιείτε μόνο μπαταρίες με κά- λυμμα πόλων. Αντικαταστήστε το κά- λυμμα πόλων σε περίπτωση απώλειας.

Κίνδυνος έκρηξης! Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρη-

Κίνδυνος τραυματισμού

Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασι- ών στις μπαταρίες πλένετε πάντοτε τα

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης! Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. Οι χώροι μέσα στους οποίους φορτίζο- νται οι συσσωρευτές πρέπει να αερίζο-

, διότι κατά τη φόρτιση δημι- ουργείται εκρηκτικό αέριο.

Κίνδυνος εγκαύματος! Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. Μετά, επισκεφθείτε αμέσως το γιατρό. Πλύνετε με νερό την ακάθαρτη στολή. 1 Θετικός πόλος 2 Κάλυμμα πόλων 3 Αρνητικός πόλος Τοποθετήστε το συσσωρευτή στη βάση

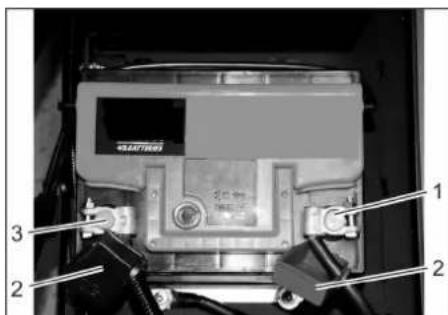

Βιδώστε τη βάση στην κάτω πλευρά του συσσωρευτή. Συνδέστε τον ακροδέκτη πόλου (κόκκι- νο καλώδιο) στο θετικό πόλο (+). Συνδέστε τον ακροδέκτη πόλου στον αρ- νητικό πόλο (-). Τοποθετήστε τα καλύμματα των πόλων. Ελέγξτε αν οι πόλοι της μπαταρίας και οι ακροδέκτες των πόλων έχουν επαρ- κές προστατευτικό γράσο.

Ελέγχετε τακτικά τη στάθμη υγρών στους συσσωρευτές που περιέχουν

Ξεβιδώστε όλα τα σφραγίσματα των

Κάνετε δειγματοληψία υγρού από κάθε στοιχείο ξεχωριστά. – Τα οξέα μιας πλήρως φορτισμένης μπαταρίας σε θερμοκρασία 20 °C έχουν το ειδικό βάρος των 1,28 kg/l. Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών Εργασίες συντήρησης Γενικές υποδείξεις ασφαλείας Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να κα- ταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και αποσύρετε παλιά λάδια με οι- κολογικό τρόπο. Υποδείξεις ασφαλείας για τους συσσωρευτές Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος! Να φοράτε προστατευτικά γυα-

Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές! Κίνδυνος έκρηξης! Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα! Κίνδυνος τραυματισμού από

Πρώτες βοήθειες! Προειδοποιητική παρατήρηση!

Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων! Εγκατάσταση και σύνδεση του

Έλεγχος και διόρθωση στάθμης υγρών του συσσωρευτή 170 EL- 9 – Το υγρό μίας ημιφορτισμένης μπαταρί- ας έχει ένα ειδικό βάρος μεταξύ 1,00 και 1,28 kg/l. – Σε όλα τα στοιχεία πρέπει το ειδικό βά- ρος του οξέως να είναι ίδιο. Επιστρέψτε πάλι πίσω σε κάθε στοιχείο το υγρό της δειγματοληψίας. Εάν η στάθμη υγρών είναι πολύ χαμη- λή, αναπληρώνετε τα υγρά στα στοιχεία του συσσωρευτή με αποσταγμένο νερό μέχρι την ένδειξη. Φορτίστε το συσσωρευτή. Βιδώστε τα σφραγίσματα των στοιχείων.

Κίνδυνος τραυματισμού! Τηρείτε τους κανονισμούς ασφαλείας κατά το χειρισμό των μπαταριών. Τηρεί- τε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Κίνδυνος βλάβης! Φορτίστε τη μπαταρία μόνο με κατάλλη- λη συσκευή φόρτισης. Ξεβιδώστε όλα τα σφραγίσματα των

(μόνο σε μπαταρίες ελάχιστης συντή-

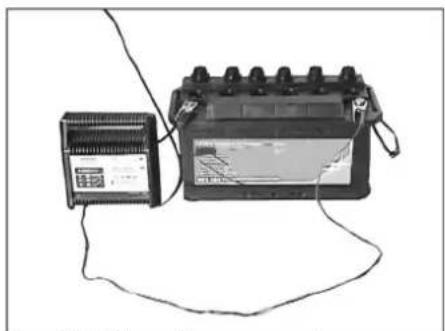

Συνδέστε τον αγωγό θετικού πόλου του φορτιστή με την υποδοχή θετικού πό- λου του συσσωρευτή. Συνδέστε τον αγωγό αρνητικού πόλου του φορτιστή με την υποδοχή αρνητι- κού πόλου του συσσωρευτή. Συνδέστε το φις στην πρίζα και ανάψτε το φορτιστή. Φορτίζετε τη μπαταρία με όσο το δυνα- τόν μικρότερο ρεύμα φόρτισης. Όταν η μπαταρία φορτιστεί, αποσυνδέ- στε το φορτιστή πρώτα από την πρίζα και μετά από την μπαταρία.

Βιδώστε τα σφραγίσματα των στοιχεί-

(μόνο σε μπαταρίες ελάχιστης συντή-

Αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο (-). Αποσυνδέστε τον ακροδέκτη από το θε- τικό πόλο (+). Χαλαρώστε τα στηρίγματα στη βάση της μπαταρίας. Αφαιρέστε τη μπαταρία από την υποδο-

Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες διατά-

Κίνδυνος πρόκλησης εγκαυμάτων! Αφήστε τον κινητήρα να κρυώσει. Διενεργήστε έλεγχο της στάθμης του λαδιού στον κινητήρα, το λιγότερο 5 λε- πτά μετά τη διακοπή της λειτουργίας

1 Καπάκι πλήρωσης λαδιού (κινητήρας) 2 Ράβδος μέτρησης στάθμης λαδιού Αφαιρέστε τη ράβδο ένδειξης της στάθ- μης λαδιού. Καθαρίστε τη ράβδο ένδειξης στάθμης λαδιού και εισάγετέ την. Αφαιρέστε τη ράβδο ένδειξης της στάθ- μης λαδιού. Διαβάστε την ένδειξη στάθμης λαδιού. Εισάγετε ξανά τη ράβδο μέτρησης της στάθμης λαδιού. – Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX". – Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN", συμπληρώστε λάδι κινητήρα. – Μην γεμίζετε τον κινητήρα πάνω από την ένδειξη „MAX". Ξεβιδώστε το καπάκι πλήρωσης λαδι-

Γεμίστε με λάδι κινητήρα. Σχετικά με τον τύπο λαδιού, βλ. κεφά- λαιο Τεχνικά χαρακτηριστικά. Κλείστε το καπάκι πλήρωσης λαδιού. Περιμένετε τουλάχιστον 5 λεπτά. Ελέγξτε τη στάθμη λαδιού του κινητήρα.

Κίνδυνος εγκαυμάτων από καυτό λάδι κινη-

Αφήστε τον κινητήρα να κρυώσει. Ετοιμάστε ένα δοχείο συλλογής για του- λάχιστον 6 λίτρα λάδι κινητήρα.

Αφήστε τον κινητήρα να κρυώσει. ΦΞεβιδώστε τη βίδα εκροής λαδιού. Ξεβιδώστε το καπάκι πλήρωσης λαδι-

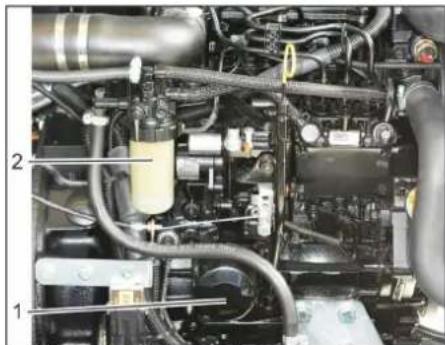

Αφήστε το λάδι να εκρεύσει. 1 Φίλτρο λαδιού κινητήρα 2 Φίλτρο καύσιμου Ξεβιδώστε το φίλτρο λαδιού. Καθαρίστε την είσοδο και τις στεγανο- ποιητικές επιφάνειες. Λιπάνετε με λάδι τη φλάντζα του νέου φίλτρου λαδιού πριν την τοποθέτησή

Τοποθετήστε το νέο φίλτρο λαδιού και σφίξτε το με το χέρι. Βιδώστε τον κοχλία εκκένωσης λαδιού μαζί με την καινούρια φλάντζα. Ροπή σύσφιγξης: 25 Nm Γεμίστε με λάδι κινητήρα. Σχετικά με τον τύπο και την ποσότητα πλήρωσης του λαδιού, βλ. κεφάλαιο Τε- χνικά χαρακτηριστικά. Κλείστε το καπάκι πλήρωσης λαδιού. Αφήστε τον κινητήρα να λειτουργήσει για περίπου 10 δευτερόλεπτα. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ελέγξτε το φίλτρο καυσίμου για ρύ-

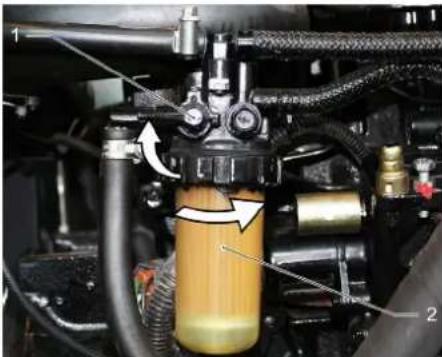

Καθαρίστε το φίλτρο καυσίμου και το περίβλημα του φίλτρου κατά περίπτω- ση και αντικαταστήστε το φίλτρο καυσί- μου, όταν είναι αναγκαίο. Φόρτιση του συσσωρευτή Αφαίρεση της μπαταρίας Ελέγξτε τη στάθμου του λαδιού του κινητήρα και συμπληρώστε Αντικατάσταση λαδιού και φίλτρου λαδιού κινητήρα Έλεγχος φίλτρου καυσίμων 171EL- 10 1 Στρόφιγγα καυσίμων 2 Φίλτρο καύσιμου Κλείστε τη στρόφιγγα καυσίμου. Ξεβιδώστε και αντικαταστήστε το φίλ- τρο καυσίμου. 1 Στρόφιγγα καυσίμων 2 Φίλτρο καύσιμου

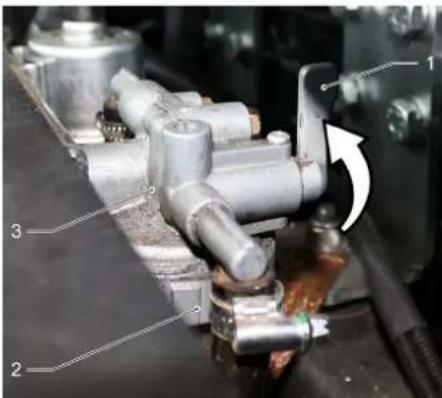

Γεμίστε το φίλτρο καυσίμου με ντίζελ πριν την τοποθέτηση. Βιδώστε το νέο φίλτρο καυσίμου. Σφίξτε το φίλτρο καυσίμου με ροπή στρέψης 20Nm. Ανοίξτε τη στρόφιγγα καυσίμων. 1 Στρόφιγγα καυσίμων 2 Κύπελλο διαχωριστή 3 Διαχωριστής νερού Κλείστε τη στρόφιγγα καυσίμου. Ξεβιδώστε και εκκενώστε το κύπελλο διαχωριστή. Βιδώστε το κύπελλο διαχειριστή. Ανοίξτε τη στρόφιγγα καυσίμων.

Ο κάδος απορριμμάτων δεν πρέπει να είναι ανυψωμένος. Ανοίξτε το κάλυμμα του κινητήρα. 1 Υαλοδείκτης 2 Μανόμετρο 3 Καπάκι ασφάλισης, άνοιγμα πλήρωσης

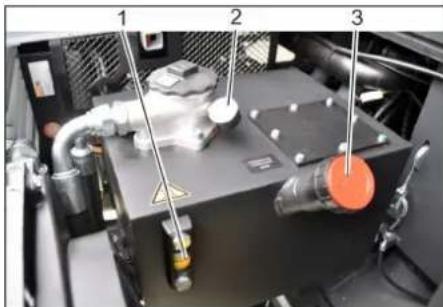

Ελέγξτε τη στάθμη του υδραυλικού λα- διού στον υαλοδείκτη. – Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX". – Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN", συμπληρώστε υδραυλικό λάδι. Ξεβιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού. Καθαρίστε το σημείο πλήρωσης. Συμπληρώστε λάδι στο υδραυλικό σύ-

Σχετικά με τον τύπο λαδιού, βλ. κεφά- λαιο Τεχνικά χαρακτηριστικά. Βιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού.

Εάν το μανόμετρο δείξει αυξημένη πίεση υδραυλικού λαδιού, πρέπει να αντικαταστα- θεί το φίλτρο υδραυλικού λαδιού από την υπηρεσία εξυπηρέτησης της Kärcher.

Συντήρηση του υδραυλικού συστήματος μόνον από την υπηρεσία εξυπηρέτησης πε- λατών της Kärcher. Ασφαλίστε το χειρόφρενο. Βάλτε μπρος τον κινητήρα. Ελέγξτε όλους τους ελαστικούς σωλή- νες και τις συνδέσεις του υδραυλικού συστήματος για διαρροές.

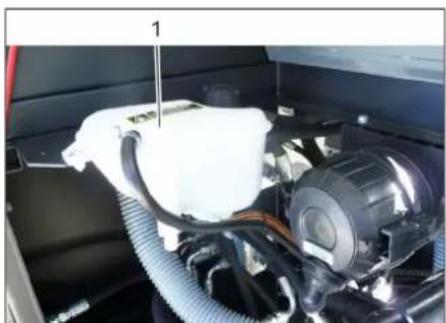

Κίνδυνος εγκαυμάτων! Αφήστε τον ψύκτη νερού να κρυώσει για τουλάχιστον 20 λεπτά. Ελέγξτε τη στάθμη του νερού ψύξης στο δοχείο εξισορρόπησης (στάθμη νερού μεταξύ των σημείων ΜΙΝ και ΜΑΧ. Καθαρίστε τα πτερύγια του ψυγείου. Ελέγξτε όλους τους ελαστικούς σωλή- νες και τις συνδέσεις του ψυγείου για δι-

Καθαρίστε τον ανεμιστήρα. Βάλτε μπρος τον κινητήρα. Ανυψώστε τον κάδο σκουπίσματος μέ- χρι το υψηλότερο σημείο. Σβήστε τον κινητήρα. Ασφαλίστε το χειρόφρενο. Τοποθετήστε τη ράβδο στήριξης για εκ- κένωση σε ανύψωση. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Αφαιρέστε τη μπάρα ασφαλείας. Βάλτε μπρος τον κινητήρα. Κατεβάστε τον κάδο απορριμμάτων ως

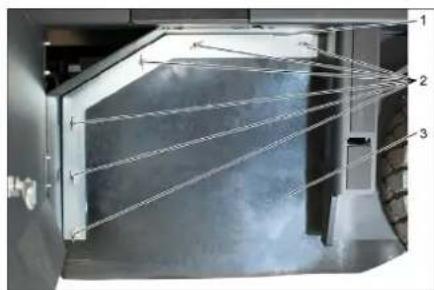

Σβήστε τον κινητήρα. 1 Κλειδί 2 Πλευρική επένδυση Ανυψώστε το δοχείο ρύπων και ακινη- τοποιήστε το με τη ράβδο ασφάλισης. Ανοίξτε το πλευρικό κάλυμμα με το κλειδί. 1 Φουρκέτα ακινητοποίησης 2 Περικόχλιο 3 Πλευρικό στεγανοποιητικό παρέμβυ-

Ξεβιδώστε τις πεταλούδες. Αφαιρέστε τη φουρκέτα ακινητοποίη-

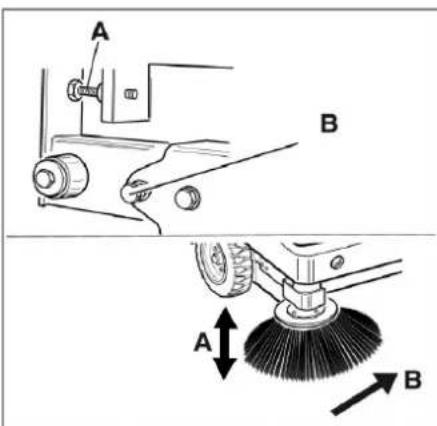

Ξεβιδώστε το περικόχλιο-πεταλούδα από το έλασμα στερέωσης του πλευρι- κού παρεμβύσματος και αφαιρέστε το

Ανοίξτε το στεγανοποιητικό παρέμβυ- σμα προς τα έξω. Ξεβιδώστε τον κοχλία συγκράτησης της υποδοχής κυλινδρικής σκούπας και με- τακινήστε την υποδοχή προς τα έξω. Αφαιρέστε την κυλινδρική βούρτσα. Αντικατάσταση φίλτρου καυσίμου Αδειάστε το συμπυκνωμένο νερό από το διαχωριστή νερού για το ντίζελ. Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος και συμπληρώστε λάδι Ελέγξτε το υδραυλικό σύστημα Ελέγξτε και συντηρήστε τον ψύκτη

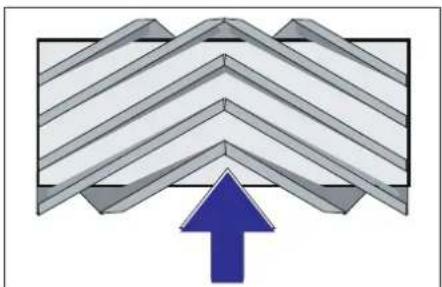

Έλεγχος της κυλινδρικής βούρτσας Αντικατάσταση της κυλινδρικής

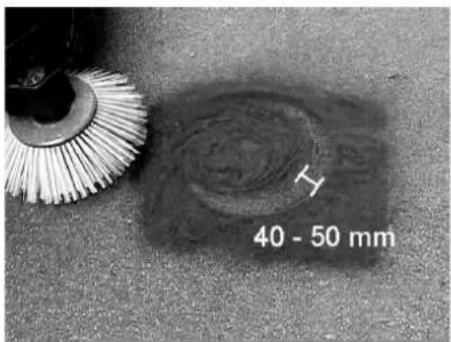

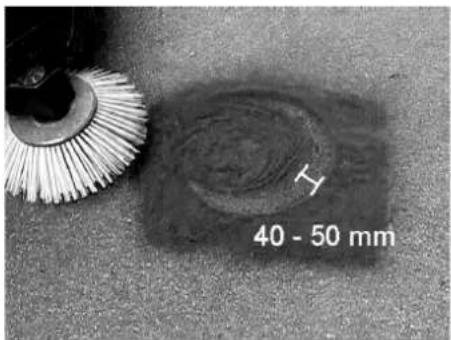

172 EL- 11 Θέση του κυλινδρικού σαρώθρου στην κα- τεύθυνση οδήγησης (κάτοψη) Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προσέξτε τη θέση της βούρτσας. Τοποθετήστε νέο κύλινδρο σκουπίσμα- τος. Οι εγκοπές του κυλίνδρου σκουπί- σματος πρέπει να εισαχθούν στα έκκε- ντρα του απέναντι σείστρου. Υπόδειξη: Μετά την τοποθέτηση του νέου κυλίνδρου σάρωσης πρέπει να ρυθμιστεί εκ νέου το κάτοπτρο σάρωσης. Ελέγξτε την πίεση στα ελαστικά. Απενεργοποιήστε τον αναρροφητήρα. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Χαμηλώστε το κυλινδρικό σάρωθρο με το μοχλό χειρισμού και αφήστε το να κι- νηθεί (περ. 10 s). Ανυψώστε τον κύλινδρο σκουπίσματος. Μετακινήστε τη μηχανή προς τα πίσω. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σάρωσης πρέπει να σχηματί- ζει ένα ομοιογενές ορθογώνιο με πλάτος 80-85 mm. Ρύθμιση του κατόπτρου σκουπίσματος 1 Ελατήριο 2 Περικόχλιο ρύθμισης 3 Αντιπερικόχλιο 4 Κοχλιωτός πείρος Ρυθμίστε τη θέση του κατόπτρου σά- ρωσης προσαρμόζοντας το ρυθμιστικό

Ελέγξτε τον καθρέφτη σκουπίσματος. Ελέγξτε την πίεση στα ελαστικά. Ανυψώστε τις πλευρικές βούρτσες. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Με τον μοχλό χειρισμού χαμηλώστε την πλαϊνή σκούπα και αφήστε την να λει- τουργήσει 10 δευτερόλεπτα. Ανυψώστε τις πλευρικές βούρτσες. Μετακινήστε τη μηχανή προς τα πίσω. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σκουπίσματος πρέπει να έχει πλάτος 40 -50 mm Διορθώστε το κάτοπτρο σάρωσης με τους δύο ρυθμιστικούς κοχλίες. Ελέγξτε τον καθρέφτη σκουπίσματος.

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλεί- ας, όταν το δοχείο ρύπων είναι αναση-

Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιο-

Ελέγξτε την πίεση στα ελαστικά. Ανυψώστε το δοχείο ρύπων και ακινη- τοποιήστε το με τη ράβδο ασφάλισης. Ανοίξτε τη ράβδο ασφάλισης εκκένω- σης σε ύψος προς τα πάνω και τοποθε- τήστε την στο στήριγμα (ασφαλισμένη). 1 Στήριγμα ράβδου ασφάλισης 2 Ράβδος ασφάλισης Ανοίξτε το πλευρικό κάλυμμα σύμφωνα με τις οδηγίες του κεφαλαίου "Αντικατά- σταση του κυλίνδρου σκουπίσματος". Λύστε τα 6 περικόχλια-πεταλούδες από το πλευρικό έλασμα στερέωσης. Λύστε τα 3 περικόχλια (SW 13) του μπροστινού ελάσματος στερέωσης. Πιέστε προς τα κάτω το πλευρικό στε- γανοποιητικό παρέμβυσμα (διαμήκης οπή), ώσπου να απέχει 1 - 3 mm από

Βιδώστε καλά τα ελάσματα στερέωσης. Επαναλαμβάνετε τη διαδικασία στην απέναντι πλευρά της συσκευής. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Συνδέστε τη συσκευή μέτρησης της πί- εσης του αέρα στη βαλβίδα των ελαστι-

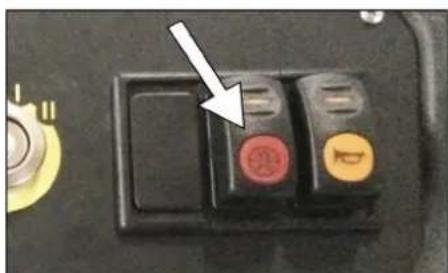

Ελέγξτε την πίεση αέρα και αν χρειαστεί διορθώστε την πίεση. Για την επιτρεπόμενη πίεση αέρα στα ελαστικά, βλ. κεφάλαιο Τεχνικά χαρα- κτηριστικά. Ενεργοποιήστε το χειροκίνητο καθαρι- σμό φίλτρου. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Κατά την εκτέλεση εργασιών στο σύστη- μα φίλτρου φοράτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τους κα- νόνες ασφαλείας σχετικά με την επαφή με λεπτή σκόνη. Καθαρίστε το φίλτρο σκόνης με το πλή- κτρο καθαρισμού φίλτρου. Αδειάστε το δοχείο απορριμμάτων. Έλεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας Έλεγχος και ρύθμιση του κατόπτρου σκουπίσματος της πλευρικής σκούπας Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων Ελέγξε την πίεση αέρα των ελαστικών Μη αυτόματος καθαρισμός φίλτρου

Έλεγχος/αντικατάσταση του φίλτρου

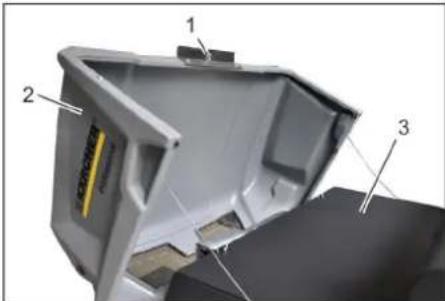

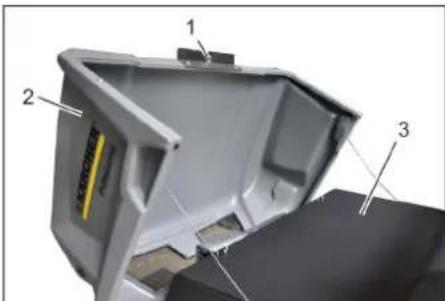

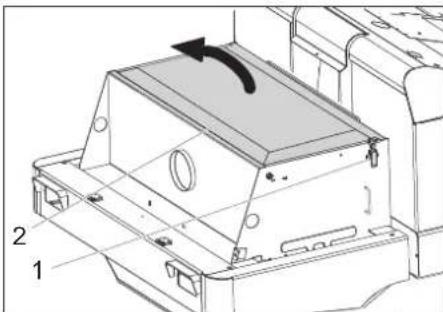

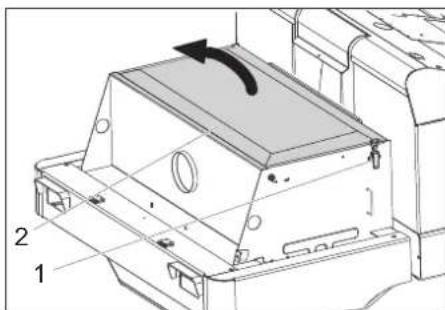

173EL- 12 1 Διάταξη ασφάλισης καλύμματος της συ-

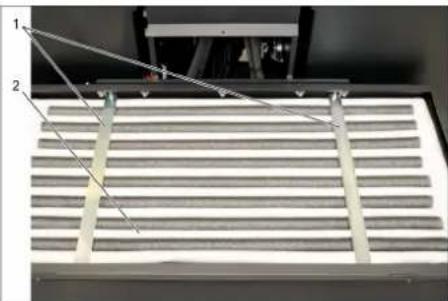

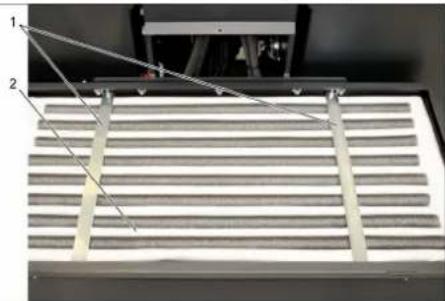

2 Κάλυμμα μηχανής 3 Κάλυμμα φίλτρου Ανοίξτε το κλείδωμα ξεβιδώνοντας τον αστεροειδή κοχλία. Ανασηκώστε το κάλυμμα της μηχανής προς τα εμπρός. 1 Πώμα, κάλυμμα φίλτρου (2x) 2 Κάλυμμα φίλτρου Ανοίξτε το σφράγιστρο. Ανοίξτε το κάλυμμα του φίλτρου. 1 Εγκάρσιο στιλίδιο 2 Φίλτρο σκόνης Ελέγξτε το φίλτρο σκόνης και καθαρίστε ή αντικαταστήτε το, εάν είναι αναγκαίο.

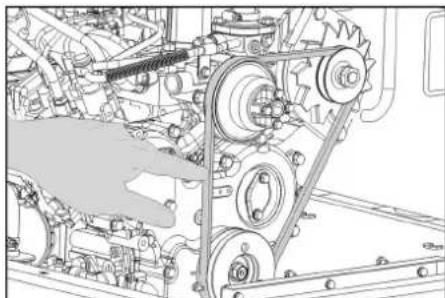

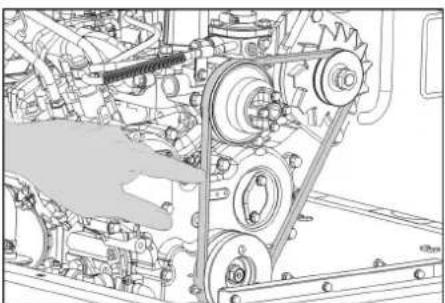

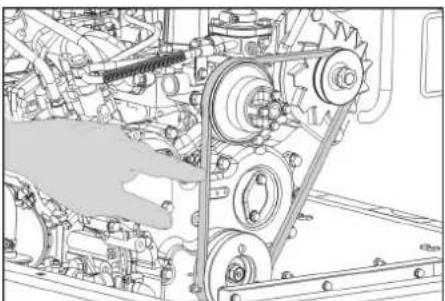

Η αντικατάσταση του φίλτρου σκόνης να ανατίθεται αποκλειστικά στην υπη- ρεσία εξυπηρέτησης πελατών της Kärcher. Τοποθετήστε και ασφαλίστε και πάλι το κάλυμμα του φίλτρου. Ο τραπεζοειδής ιμάντας θα πρέπει να υπο- χωρεί μετά από πίεση 10 kg περ. κατά 7- 9 mm. Αναθέστε τη ρύθμιση της έντασης του τραπεζοειδούς ιμάντα στην εξουσιοδο- τημένη υπηρεσία εξυπηρέτησης πελα-

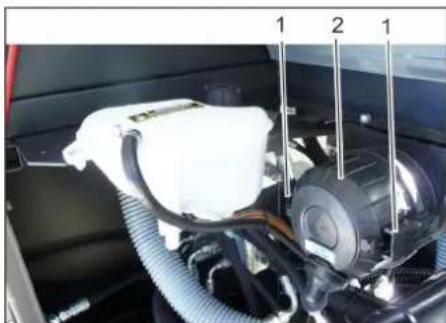

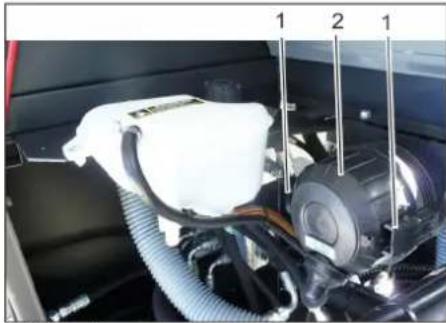

1 Μάνταλο 2 Περίβλημα φίλτρου αέρα Αφαιρέστε το περίβλημα του φίλτρου

Αντικαταστήστε το σετ φίλτρου αέρα. Υπόδειξη: Θέση συναρμολόγησης με στόμιο εκφύσησης προς τα κάτω (βλ.

1 Περικόχλιο 2 Φυγοκεντρικός διαχωριστής Ξεβιδώστε τις πεταλούδες στο φυγοκε- ντρικό διαχωριστή. Καθαρίστε το φυγοκεντρικό διαχωρι-

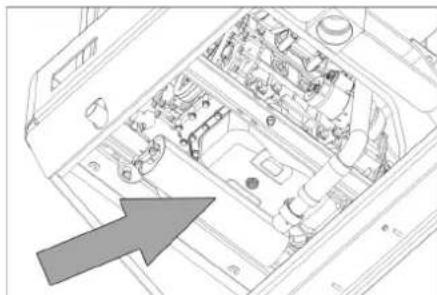

1 Δεξαμενή εξισορρόπησης ψυκτικού Ελέγξτε τη στάθμη πλήρωσης σε κρύο

Ελέγξτε τη στάθμη πλήρωσης στο δο- χείο εξισορρόπησης ψυκτικού. Η σωστή στάθμη πλήρωσης ψυκτικού πρέπει να βρίσκεται ανάμεσα στο ανώ- τερο και το κατώτερο σημάδι. Ξεβιδώστε το βιδωτό παξιμάδι. Ανοίξτε το καπάκι του κιβωτίου ασφα-

Ελέγξτε τις ασφάλειες. Αντικαταστήστε τις ελαττωματικές

Υπόδειξη: Χρησιμοποιείτε μόνο ασφά- λειες με την ίδια τιμή ρεύματος. Υπόδειξη: Η ασφάλεια FU 01βρίσκεται στο χώρο του κινητήρα. Έλεγχος και ρύθμιση τραπεζοειδούς

Έλεγχος και αντικατάσταση του φίλτρου αέρος Καθαρισμός φυγοκεντρικού διαχωριστή Ελέγξτε τη στάθμη του ψυκτικού υγρού Αντικατάσταση ασφαλειών FU 01 Κεντρική ασφάλεια 60 A FU 02 Κόρνα Ψυγείο υδραυλικού λα-

20 A FU 03 Ηλεκτρονόμος ασφα-

Ένδειξη πολλαπλών λειτουργιών 10 A FU 04 Περιστρεφόμενη προει- δοποιητική λυχνία 5 A FU 05 Ηλεκτρονόμος ασφα-

Χρονοκαθυστέρηση 25 A FU 06 Φωτισμός καμπίνας Υαλοκαθαριστήρας 10 A FU 07 Αντλία καυσίμου 10 A FU 08 Ρελέ ρύθμισης χρόνου Διακόπτης επαφής κα-

3 A FU 09 Φωτισμός αριστερά 7,5 A FU 10 Φωτισμός δεξιά 7,5 A FU 11 Φωτισμός εργασίας εμπρός (φώτα διασταύ-

10 A FU 12 Σύστημα ανακίνησης 25 A FU 13 Σήμα ανάστροφης πο-

5 A 174 EL- 13 Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος Για την εκκίνηση του κινητήρα πρέπει να πατηθεί το πεντάλ φρένου. Φορτίστε ή αντικαταστήστε την μπαταρία Συμπληρώστε καύσιμο, κάνετ εξαέρωση του συστήματος καυσίμων Αντικαταστήστε το φίλτρο καυσίμων Ελέγξτε και επιδιορθώστε το σύστημα αγωγών καυσίμων, τις συνδέσεις και τους αρμούς κατά πε-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί ακανόνιστα Καθαρίστε το φίλτρο ή αντικαταστήστε την κασέτα του φίλτρου Ελέγξτε και επιδιορθώστε το σύστημα αγωγών καυσίμων, τις συνδέσεις και τους αρμούς κατά πε-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Υπερθέρμανση κινητήρα Συμπληρώστε ψυκτικό Ξέπλυμα ψυγείου 'Ενταση τραπεζοειδούς ιμάντα Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί, αλλά η συ- σκευή κινείται αργά ή δεν κινείται

Λύστε το φρένο ακινητοποίησης Ρυθμίστε το μοχλό του γκαζιού τέρμα εμπρός (μέγιστος αριθμός στροφών). Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Συρίζων θόρυβος στο υδραυλικό

Συμπληρώστε υδραυλικά υγρά Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Οι βούρτσες περιστρέφονται μό- νον αργά ή δεν περιστρέφονται κα-

Ρυθμίστε το μοχλό του γκαζιού τέρμα εμπρός (μέγιστος αριθμός στροφών). Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Οι βούρτσες έχουν μικρή ή καμία αναρροφητική ισχύ Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δημιουργεί σκόνη Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων Ενεργοποιήστε τον ανεμιστήρα Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης. Αντικατάσταση παρεμβυσμάτων φίλτρων Ανοίξτε το καπάκι του δοχείου. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μονάδα σκουπίσματος δεν μα- ζεύει τα απορρίμματα Αδειάστε το δοχείο απορριμμάτων. Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης. Αντικατάσταση του κυλίνδρου σκουπίσματος Ρύθμιση του κατόπτρου σκουπίσματος Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων Παραμέριση εμπλοκής του κύλινδρου καθαρισμού Ανοίξτε το καπάκι του δοχείου. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κάδος απορριμμάτων δεν ανυ- ψώνεται ούτε χαμηλώνει Ρυθμίστε το μοχλό του γκαζιού τέρμα εμπρός (μέγιστος αριθμός στροφών). Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Το καπάκι του δοχείου δεν ανοίγει Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Δυσλειτουργία στα υδραυλικά κι- νούμενα μέρη Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher 175EL- 14 Τεχνικά χαρακτηριστικά KM 150/500 R D Classic Χαρακτηριστικά συσκευών Ταχύτητα κίνησης, εμπρός km/h 12 Ταχύτητα κίνησης, όπισθεν km/h 12 Επιτρεπόμενη κλίση εδάφους (μέγ.) % 18 Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m

/h 14400 Απόδοση επιφανείας με πλευρικές σκούπες m

/h 18000 Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 1200 Πλάτος εργασίας με πλευρική βούρτσα mm 1500 Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3 Διάρκεια χρήσης με γεμάτη δεξαμενή καυσίμων h 6,5

Tύπος -- YANMAR 3TNV76A Τύπος κατασκευής -- 3-κύλινδρος τετράχρονος πετρελαιοκινη-

Εκπομπές σύμφωνα με τις διαδικασίες μέτρησης του κανονισμού 2016/ 1628 της ΕΕ (επίπεδο V) g/kWh 932,0 Τύπος ψύξης -- Ψύξη με νερό Φορά περιστροφής. -- αριστερόστροφα Οπή mm 70 Εμβολισμός mm 82 Κυβισμός cm

Ποσότητα λαδιού l 3,5 Στροφές λειτουργίας 1/min 2500 Μέγ. αριθμός στροφών 1/min 2500 Αριθμός στροφών ρελαντί 1/min 1300 Μεγ. ισχύς kW/PS 15,8 / 21,5 Μέγιστη ροπή στρέψης στα 2400-2900 1/min Nm 84,1 Φίλτρο λαδιού -- Κασέτα φίλτρου Φίλτρο αέρα αναρρόφησης -- Κασέτα εσωτερικού φίλτρου, κασέτα εξω- τερικού φίλτρου Φίλτρο καύσιμου -- Κασέτα φίλτρου Ηλεκτρική εγκατάσταση Συσσωρευτής V, Ah 12, 62 Γεννήτρια, Τριφασικό ρεύμα V, A 12, 55 Μίζα -- Ηλεκτρικός εκκινητήρας Υδραυλικό σύστημα Ποσότητα λαδιού σε ολόκληρο το υδραυλικό σύστημα l 35 Ποσότητα λαδιού στη δεξαμενή του υδραυλικού συστήματος l 28 ΦΤύποι λαδιού Κινητήρας (άνω των 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40 Κινητήρας (0 έως 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Κινητήρας (κάτω των 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40 Υδραυλικό σύστημα -- HV 46 Κάδος απορριμμάτων Μέγιστο ύψος εκκένωσης mm 1470 Όγκος δοχείου απορριμμάτων l 500 Κύλινδρος σκουπίσματος Διάμετρος κυλινδρικής βούρτσας mm 380 Πλάτος κυλινδρικής βούρτσας mm 1200 Αριθμός στροφών 1/min 360 Κάτοπτρο σκουπίσματος mm 80 Πλευρική βούρτσα Διάμετρος πλευρικών βουρτσών mm 600 Αριθμός στροφών (χωρίς διαβαθμίσεις) 1/min 0 - 54

176 EL- 15 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Πρόσθιοι τροχοί -- μηχανικό Οπίσθιος τροχός -- υδροστατικοί Σύστημα φίλτρου και αναρρόφησης Τύπος κατασκευής -- Φίλτρο τσέπης Αριθμός στροφών 1/min 2900 Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης m

Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 18,5 Ονομαστική παροχή όγκου συστήματος αναρρόφησης m

/h 1650 Σύστημα ανακίνησης -- Ηλεκτροκινητήρας Περιβαλλοντικές συνθήκες Θερμοκρασία °C -5 έως +40 Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90 Μετρούμενες τιμές κατά EN 60335-2-72 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 80 Αβεβαιότητα K

dB(A) 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 102 Κραδασμοί συσκευής Κραδασμοί στο χέρι/στο βραχίονα m/s

1,2 Αβεβαιότητα K m/s

0,2 Διαστάσεις και βάρη Μήκος x Πλάτος x Ύψος mm 2442x1570x1640 Ακτίνα στροφής δεξιά mm 1515 Ακτίνα στροφής αριστερά mm 1600 Βάρος κενής μηχανής kg 1394 Επιτρεπόμενο συνολικό βάρος kg 2240 Επιτρεπόμενο φορτίο άξονα μπροστά kg 1408 Επιτρεπόμενο φορτίο άξονα πίσω kg 832 Περιεχόμενο δοχείου καυσίμων, ντίζελ l 26 Με την επιφύλαξη τεχνικών αλλαγών! Δήλωση Συμμόρφωσης των

Προϊόν: Μηχανικό σάρωθρο με

Τύπος: 1.186-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

EN 60335–1 EN 55012: 2007 + A1: 2009 EN 55014–2: 2015 Εφαρμοσθέντα εθνικά πρότυπα

Εφαρμοσθείσα διαδικασία συμμόρφω-
