РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KM 150500 R D Classic Kärcher

Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 99 Garanti edilen: 102 Chairman of the Board of Management Director Regulatory Affairs & Certification 192 TR- 1 Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплу- атации, после этого действуйте соответ- ственно и сохраните ее для дальнейше- го пользования или для следующего

При обнаружении во время распаковы- вания аппарата повреждений, получен- ных в результате транспортировки, сле- дует немедленно обратиться в торговую организацию, продавшую вам данное

– Предупредительные и указательные таблички, прикрепленные к прибору, содержат важную информацию, не- обходимую для безопасной эксплуа- тации прибора. – Наряду с указаниями по технике без- опасности, содержащимися в руко- водстве по эксплуатации, необходи- мо также соблюдать общие положе- ния законодательства по технике безопасности и предотвращению не- счастных случаев. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

www.kaercher.com/REACH В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания.

Во избежание опасности, ремонт и установку запасных деталей должны выполнять только авторизированные сервисные центры. – Разрешается использовать исключи- тельно те принадлежности и запа- сные детали, использование кото- рых было одобрено изготовителем. Использование оригинальных при- надлежностей и оригинальных запа- сных деталей гарантирует Вам над- ежную работу прибора. – Дальнейшую информацию о запча- стях вы найдете на сайте www.kaercher.com в разделе Service. Общие указания. . . . . . . . . . . RU 1 Защита окружающей среды RU 1 Гарантия . . . . . . . . . . . . RU 1 Принадлежности и запасные детали . . . . . . . . . . . . . . RU 1 Символы в руководстве по эксплуатации . . . . . . . . RU 2 Символы на приборе . . RU 2 Использование по назначению RU 2 Умышленное неправильное применение. . . . . . . . . . RU 2 Подходящие поверхности RU 2 Указания по технике безопасно- сти . . . . . . . . . . . . . . . . . . . . . . RU 2 Указания по безопасности при эксплуатации . . . . . RU 2 Указания по безопасности в режиме движения. . . . . RU 3 Приборы с двигателями вну- треннего сгорания . . . . RU 3 Устройства с подъемником контейнера . . . . . . . . . . RU 3 Устройство с защитным на- весом водителя . . . . . . RU 3 Указания по безопасности при транспортировке маши- ны . . . . . . . . . . . . . . . . . RU 3 Указания по безопасности при уходе и техническом об- служивании. . . . . . . . . . RU 3 Назначение. . . . . . . . . . . . . . . RU 3 Указания при разгрузке . . . . . RU 3 Описание элементов управле- ния и рабочих узлов . . . . . . . RU 4 Изображение подметальной машины. . . . . . . . . . . . . RU 4 Панель управления . . . RU 4 Педали . . . . . . . . . . . . . RU 4 Замок зажигания/функцио- нальные кнопки . . . . . . RU 4 Рычаг управления . . . . RU 4 Контрольные индикаторы и дисплей. . . . . . . . . . . . . RU 5 Перед началом работы . . . . . RU 5 Зафиксировать/отпустить стояночный тормоз . . . RU 5 Передвижение подметаю- щей машины без собственно- го привода. . . . . . . . . . . RU 5 Передвижение подметаю- щей машины с помощью соб- ственного привода . . . . RU 5 Начало работы. . . . . . . . . . . . RU 5 Общие указания . . . . . . RU 5 Работы проверке и техниче- скому обслуживанию . . RU 5 Заправка . . . . . . . . . . . . RU 5 Эксплуатация . . . . . . . . . . . . . RU 5 Настроить положение сиде- нья водителя . . . . . . . . RU 5 Запуск прибора. . . . . . . RU 5 Передвижение на аппарате RU 6 Подметание . . . . . . . . . RU 6 Опорожнить резервуар для сбора мусора . . . . . . . . RU 6 Выключение прибора. . RU 7 Транспортировка . . . . . . . . . . RU 7 Хранение . . . . . . . . . . . . . . . . RU 7 Вывод из эксплуатации . . . . . RU 7 Уход и техническое обслужива- ние. . . . . . . . . . . . . . . . . . . . . . RU 7 Общие указания . . . . . . RU 7 Чистка . . . . . . . . . . . . . . RU 7 Периодичность техническо- го обслуживания . . . . . RU 7 Работы по техническому об- служиванию . . . . . . . . . RU 8 Помощь в случае неполадок RU 14 Технические данные. . . . . . . RU 15 Заявление о соответствии ЕU RU 16 Общие указания Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбра- сывайте упаковку вместе с бы- товыми отходами, а сдайте ее в один из пунктов приема вто- ричного сырья. Старые устройства содержат ценные перерабатываемые материалы, подлежащие пере- даче в пункты приемки вторич- ного сырья. Поэтому утилизи- руйте их через соответствую- щие системы приемки отходов. Не допускайте попадания моторного масла, дизельного топлива и бензина в окружающую среду. Пожалуйста, бере- гите почву и утилизируйте отработан- ное масло, не нанося ущерба окружаю-

Принадлежности и запасные

Предупреждает о грозящей опасно- сти, которая может привести к тяже- лым увечьям или к смерти. 몇 ПРЕДУПРЕЖДЕНИЕ Предупреждает о возможной потенци- ально опасной ситуации, которая мо- жет привести к тяжелым увечьям или

몇 ОСТОРОЖНО Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к легким травмам или повлечь материальный ущерб.

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может повлечь материальный

Подметальная машина предназначена для профессионального использования при уборке поверхностей, например, в следующих областях применения:

Производственные сооружения Территории логистических служб

Розничная торговля Складские территории

Используйте эту подметающую ма- шину исключительно в соответствии с указаниями данного руководства по эксплуатации. Любой другой вид использования прибора считается использованием не по назначению. Изготовитель при- бора не несет ответственности за вред, причиненный вследствие тако- го использования. Ответственность за подобное использование несет только пользователь. Запрещается вносить изменения в

Подметающая машина предназначе- на только для работы на поверхно- стях пола, указанных в данном руко- водстве по эксплуатации.. Прибор может передвигаться только по поверхностям, допущенным руко- водством предприятия или их пред- ставителем для использования под- метательных машин. В качестве общего положения дейст- вует следующее правило: не допу- скать соприкосновения прибора с легковоспламеняющимися вещест- вами (опасность взрыва/пожара). Никогда не выполняйте подметания/ всасывания прибором взрывоопа- сных жидкостей, горючих газов, а также концентрированных кислот и растворителей! Запрещается уборка/всасывание ре- активной металлической пыли (на- пример, алюминия, магния, цинка) в соединении с сильными щелочными или кислотными моющими средства- ми. Это может привести к возникно- вению взрывоопасных газов. Не допускать подметания/всасыва- ния прибором горящих или тлеющих

Прибор не приспособлен для смета- ния опасных для здоровья веществ. Эксплуатация прибора в замкнутых помещениях запрещается. Запрещено находиться в опасной зо- не. Эксплуатация прибора во взры- воопасных зонах запрещается. Не разрешается брать с собой со- провождающих лиц. Запрещается двигать/тащить или транспортировать предметы с помо- щью данного устройства.

Промышленные полы Сплошной (наливной) пол

Перед началом работы

рабочие приспособления следует проверить на их надлежащее со- стояние и их соответствие требо- ваниям безопасности. Если состоя- ние прибора не является безупреч- ным, использовать его не разреша-

При использовании устройства в опасных зонах (например, на авто- заправочных станциях) следует со- блюдать соответствующие прави- ла техники безопасности. Эксплуа

тация устройства во взрывоопа- сных зонах запрещается.

Опасность получения травм! Не использовать устройство без защитного навеса в местах, где су- ществует опасность падения пред- метов на оператора. Обслуживающее лицо обязано ис- пользовать прибор в соответст- вии с назначением. Обслуживающее лицо должнл учитывать местные особенности и при работе с

ром следить за третьими лицами, находящимися поблизости, особен-

Также следует соблюдать все пред- писания, правила и нормы в отно- шении транспортных средств. Перед началом работы оператор должен убедиться в том, что все предохранительные устройства находятся на месте и работают должным образом. Оператор устройства несет от- ветственность за возникновение несчастных случаев с участием других людей или имущества. Следить за тем, чтобы оператор носил плотно прилегающую одеж- ду. Носить прочную обувь и избе- гать ношения свободной одежды. Символы в руководстве по эксплуатации Символы на приборе Опасность получения ожо- гов, горячие поверхности! Перед проведением работ на приборе выхлопная си- стема должна остыть. Работы с прибором следу- ет всегда проводить только в соответствую- щих защитных рукавицах. Опасность защемления подвижными деталями ав-

Опасность получения травмы от подвижных ча- стей. Не прикасаться. Опасность пожара. Не до- пускать всасывания горя

щих или тлеющих предме-

Зажим для цепи / точка расположения крана Давление воздуха в по- крышке (макс.) Точки подъема для домкра-

Максимальный наклон по- верхности при движении с поднятым бункером. В направлении движения допускается езда по скло- нам до 18%. Опасность повреждения! Пылевой фильтр не нужно

Умышленное неправильное

Подходящие поверхности Указания по технике безопасности Опасность наруше- ния слуха. При рабо- те с аппаратом обя- зательно носить со- ответствующие слу- ховые защитные

Указания по безопасности при эксплуатации 194 RU- 3 Перед началом движения проверить мертвую зону (например, на нали- чие детей). Обеспечить достаточ-

Запрещается оставлять включен- ное устройство без присмотра. Об- служивающему персоналу разреша- ется покидать устройство только после того, как будет вынут ключ (чип-ключ), а устройство будет за- щищено от случайного перемеще-

Во избежание несанкционированно- го использования прибора следует вынимать ключ. Работать с прибором разрешается исключительно лицам, которые прошли инструктаж по эксплуата- ции или подтвердили свою квалифи- кацию по обслуживанию и на кото- рых возложено использование при-

Данный прибор не предназначен для использования людьми (включая де- тей) с ограниченными физически- ми, сенсорными или умственными способностями или с отсутствием опыта и/или отсутствием знаний, за исключением случаев, когда за ними следит ответственное за безопасность лицо или они получа- ют от него указания по примене- нию прибора. Необходимо следить за детьми, чтобы они не играли с прибором.

Опасность несчастных случаев, опа- сность получения

Скорость движения корректиро- вать в зависимости от условий. Опасность опрокидывания прибора на слишком крутых склонах. В направлении движения допускает- ся езда по склонам до 18%. Опасность опрокидывания на неста- бильном грунте. Разрешается перемещать прибор только по прочному основанию. Опасность опрокидывания прибора при большом боковом уклоне. В направлениях, поперечных к

правлению движения, допускается передвижение аппарата только по склонам до макс. 10%.

Опасность получения травм! Нельзя закрывать выхлопное от-

Не наклоняйтесь к выхлопному от- верстию и не прикасайтесь к нему (опасность получение ожогов). Не прикасайтесь и не беритесь за приводной двигатель (опасность получение ожогов). Выхлопные газы ядовиты

для здоровья, их запрещено вды-

После выключения двигатель вра- щается еще 3 - 4 секунды по инер- ции. В это время следует оста- ваться вне зоны привода.

Опасность получения травм! При работах на подъемнике кон- тейнера следует полностью под- нять и зафиксировать контейнер для мусора. УВЕДОМЛЕНИЕ Защитный навес водителя

обеспечивает защиту от падения крупных предметов. Однако он не обес- печивает защиту при опрокидывании! При транспортировке следует обратить внимание на вес устрой-

При транспортировке устройства отсоединить клеммы аккумулято- ра и надежно закрепить устройст-

Перед очисткой и проведением тех- нического обслуживания прибора, замены деталей или настройки на другие функции прибор следует вы- ключить, и вынуть ключ. При проведении работ с электриче- ской установкой необходимо отсое- динить аккумуляторную батарею. Не разрешается чистить прибор из водяного шланга или струей воды под высоким давлением (опасность короткого замыкания и других по- вреждений). Проведением ремонтных работ разрешается заниматься только авторизованным сервисным

трам, или специалистами в этой сфере, которые ознакомлены с со- ответствующими предписаниями правил техники безопасности. Учитывать проверку на предмет безопасности в соответствии с действующими местными предпи- саниями для передвижных приборов, используемых в промышленности. Работать с устройством следует всегда только в соответствующих защитных рукавицах. Подметающая машина работает по принципу совка. – Вращающийся подметающий вал на- правляет мусор напрямую в резерву- ар для сбора мусора. – Боковая щетка подметает углы и края подметаемой поверхности и до- ставляет мусор в зону работы подме- тающего вала. – Мелкая пыль всасывается всасыва- ющим вентилятором через фильтр

травм и повреждений! При погрузке следует обратить внимание на вес устройства. Не применять вилочный погрузчик, так как при этом устройство мо- жет получить повреждения. При погрузке устройства использо- вать соответствующие сходни или

При использовании сходень необхо- димо обратить внимание на следую-

Дорожный просвет 70 мм. Указания по безопасности в режиме движения Приборы с двигателями внутреннего сгорания Устройства с подъемником

Устройство с защитным навесом

Указания по безопасности при транспортировке машины Указания по безопасности при уходе и техническом обслуживании

Указания при разгрузке Вес в порожнем состоянии (без навесного оборудования) 1394 kg*

• С установленным монтажным ком- плектом вес устройства, соответствен- но, становится еще более значитель-

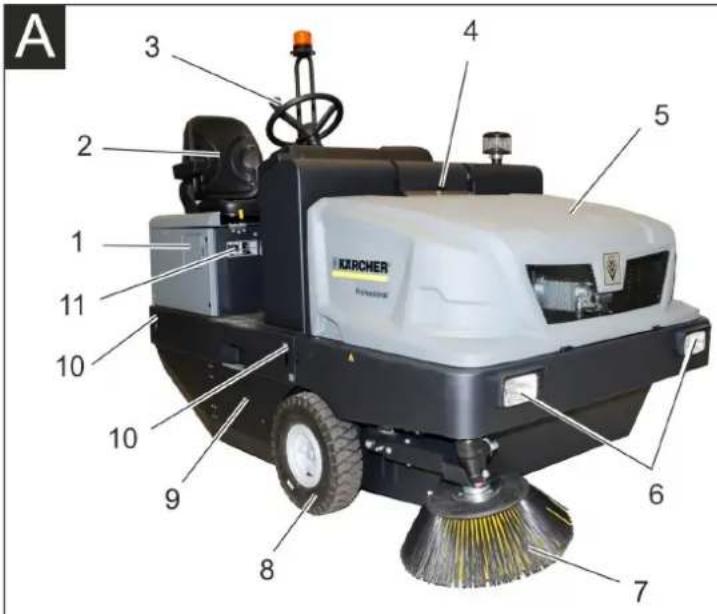

1 Крышка резервуара 2 Сиденье (с контактным переключа- телем сиденья) 3 Рулевое колесо 4 Блокировка крышки устройства 5 Крышка прибора 6 Рабочее освещение спереди

7 Боковая щетка справа 8 Переднее колесо 9 Подметающий вал 10 Устойчивое место крепления (4 шт.) 11 Заводская табличка с данными 12 Центробежный сепаратор 13 Проблесковый маячок 14 Крышка устройства справа 15 Крышка, правая 16 Задний кожух 17 Рабочее освещение сзади

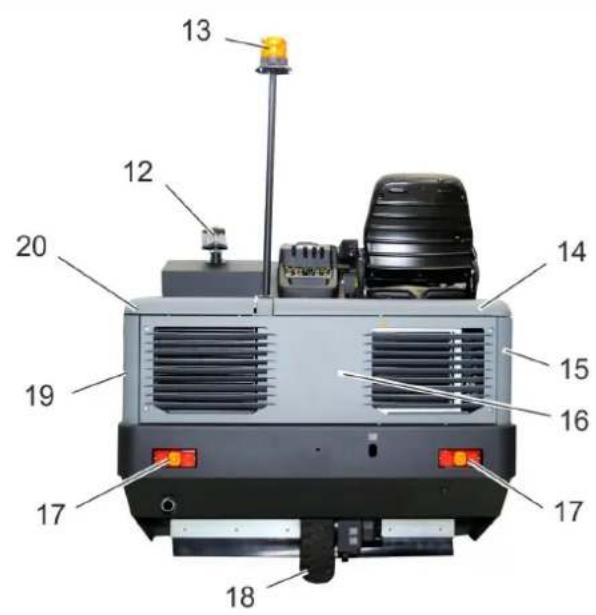

18 Заднее колесо 19 Крышка, левая 20 Крышка слева (крышка двигателя)

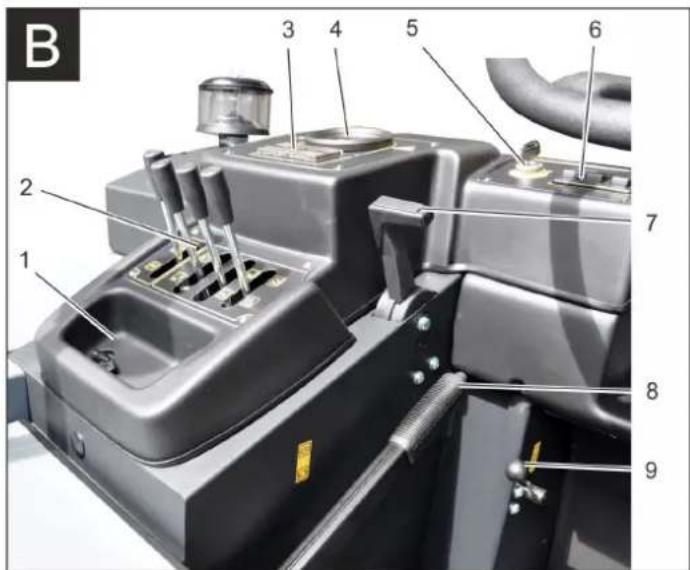

1 Подставка 2 Рычаг управления 3 Предохранители 4 Контрольные индикаторы и дисплей 5 Замок зажигания 6 Функциональные кнопки 7 Регулятор числа оборотов двигателя Дроссельный рычаг 8 Стояночный тормоз 9 Рычаг нагнетателя

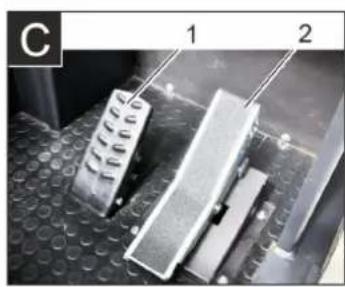

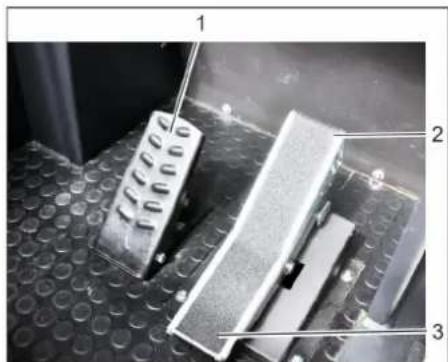

1 Педаль тормоза 2 Педаль акселератора вперед / назад

1 Ключ зажигания Условные обозначения для спирали накаливания: Предварительный про-

Положение 0: Двигатель выключен Положение 1: Включить зажигание Положение 2: Запустить двигатель, 2 Чистка фильтра 3 Звуковой сигнал

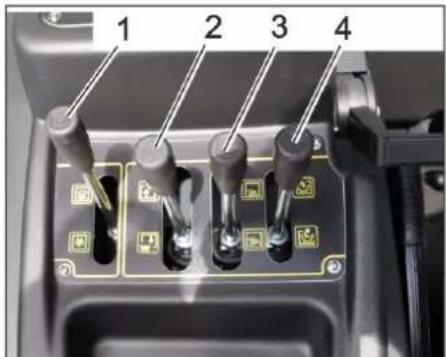

1 Рычаг управления подметающим ва-

2 Рычаг управления бункером для му-

3 Рычаг управления боковыми щетка-

4 Рычаг управления крышкой бункера Описание элементов управления и рабочих узлов Изображение подметальной

Оснащение, идущее как опция Защитный навес водите-

2.851-686.0 Рабочее освещение 2.852-082.0 Боковая щетка слева 2.851-274.0 Панель управления

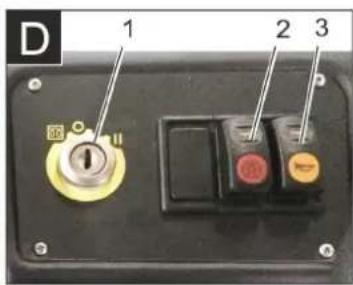

Замок зажигания/ функциональные кнопки Рычаг управления 196 RU- 5

1 Счетчик рабочих часов 2 Сигнальная лампа зарядки 3 Сигнальная лампа давления масла 4 Сигнальная лампа температуры ох- лаждающей воды 5 Воздухозаборник двигателя 6 Сигнальная лампа запаса топлива 7 Контрольный индикатор разогрева 8 Контрольный индикатор (не подклю-

9 Контрольный индикатор стояночно- го/ближнего света (опция) 10 Индикация топливного бака 11 Не работает, загорается только при запуске двигателя (самодиагности-

12 без функции 13 без функции 14 без функции Отпустить стояночный тормоз, нажи- мая при этом на педаль тормоза. Зафиксировать стояночный тормоз, нажимая при этом на педаль тормо-

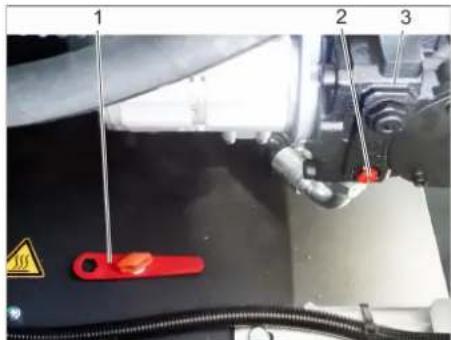

1 Специальный инструмент 2 Винт для холостого хода 3 Гидравлический насос Открыть кожух двигателя. Повернуть винт свободного хода (красный) гидравлического насоса на 180° (против часовой стрелки). Использовать специальный инстру-

УВЕДОМЛЕНИЕ Специальный инструмент (красный га- ечный ключ) находится в держателе на раме автомобиля, возле механизма свободного хода.

Не допускается передвигать подмета- ющую машину на большие расстояния и быстрее, чем 10 км/ч. После перемещения машины сво- бодный ход гидравлического насоса закрутить обратно по часовой стрел- ке до упора. После перемещения машины сво- бодный ход гидравлического насоса закрутить обратно по часовой стрел- ке до упора. Использовать специальный инстру-

Перед эксплуатацией прочитать ру- ководство производителя мотора по использованию и особенно прини- мать во внимание правила безопа-

Поставить подметающую машину на ровной поверхности. Вытянуть ключ зажигания. Зафиксируйте стояночный тормоз. Проверить заполнение топливного

Проверить уровень масла в двигате-

Проверить уровень наполнения ком- пенсационного бачка радиатора жид- костного охлаждения. Проверить давление в шинах. Проверить метущий валик и боковые щетки на износ и наличие намотав- шихся лент. Проверить колеса на наличие намо- тавшихся лент. Проверить центробежный сепаратор и воздушный фильтр, при необходи- мости очистить. Проверить исправное состояние всех элементов управления. Проверить прибор на предмет повре-

Выполнить чистку фильтра для пыли с помощью кнопки очистки фильтра. Указание: Описание см. в главе "Уход и техническое обслуживание".

Опасность взрыва! Разрешается использовать только топливо, указанное в руководстве по эксплуатации. Заправка машины в закрытых поме- щениях не допускается. Запрещается курение и разведение открытого огня. Следите за тем, чтобы топливо не попадало на горячие поверхности. Проверить уровень топлива по инди- катору топливного бака. Выключить двигатель. Открыть крышку бака. Залить дизельное топливо. Вытереть пролившееся топливо и за- крыть крышку бака. 1 Рычаг регулировки сиденья 2 Сиденье для водителя Потянуть в сторону рычаг регулиров- ки сиденья. Передвинуть сиденье, отпустить ры- чаг и дать ему зафиксироваться. Перемещением сиденья вперед/на- зад проверить его фиксацию. Указание: Аппарат оснащен контактным переключателем сиденья. При встава- нии с сиденья водителя аппарат отклю-

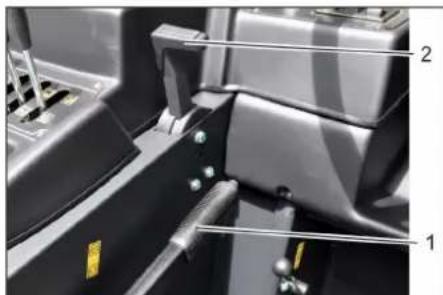

1 Стояночный тормоз 2 Регулятор числа оборотов двигателя Занять место в сиденье оператора. Зафиксируйте стояночный тормоз. Передвинуть вперед на 1/3 регуля- тор числа оборотов двигателя. Вставить ключ в замок зажигания. Повернуть ключ зажигания в положе- ние „Спираль накаливания“. Загорится лампа предварительного

Для запуска двигателя необходимо нажать на педаль тормоза. После того, как лампа предваритель- ного прогрева погаснет, повернуть ключ зажигания в положение „II. После того как аппарат заработал, ключ зажигания отпустить. Указание: Не нажимать на стартер бо- лее 10 секунд. Перед повторным вклю- чением стартера подождать, как мини- мум, 10 секунд. Контрольные индикаторы и

Перед началом работы Зафиксировать/отпустить стояночный тормоз Передвижение подметающей машины без собственного

Передвижение подметающей машины с помощью собственного привода Начало работы Общие указания Работы проверке и техническому обслуживанию Ежедневно перед началом работы

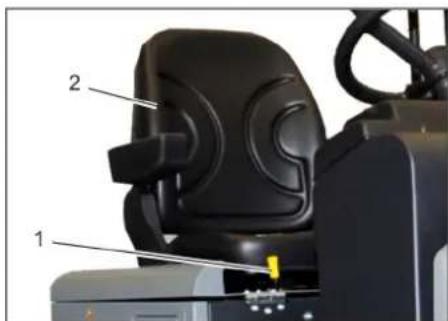

Эксплуатация Настроить положение сиденья

Запуск прибора Предварительный прогрев Запуск двигателя 197RU- 6 1 Педаль тормоза 2 Педаль "Передний ход" 3 Педаль "Задний ход" Полностью выдвинуть регулятор чи- сла оборотов двигателя (рабочее чи- сло оборотов). Нажать и держать нажатой педаль

Отпустите стояночный тормоз. Плавно нажать на педаль акселера-

Опасность получения травм! При движении задним ходом не должно быть опасности для тре- тьих лиц, в случае необходимости, провести инструктаж. Плавно нажать на педаль акселера-

С помощью педали акселератора возможно бесступенчатое регулиро- вание скорости движения. Следует избегать резкого нажатия педали, так как в этом случае гидрав- лическая система может быть повре-

При падении мощности во время преодоления подъема следует уменьшить нажатие на педаль дви-

При отпускании педали движения ап- парат автоматически тормозится и останавливается. Указание: Действие тормоза можно уси- лить, нажав на ножной тормоз. Преодоление неподвижных препятствий высотой до 70 мм: Препятствия следует преодолевать осторожно, во время движения впе- ред и на медленной скорости. Преодоление неподвижных препятствий высотой свыше 70 мм: Подобные препятствия следует пре- одолевать только с использованием подходящей рампы.

Не допускать попадания в машину упа- ковочных лент, проволоки и

как это может привести к поврежде- нию подметающего механизма. Указание: Для достижения оптимально- го результата работы необходимо со- размерять скорость движения с местны- ми условиями. Указание: Во время работы следует ре- гулярно очищать фильтр для пыли. Примечание: При увеличившихся рабо- тах в среде мелкой пыли фильтр следу- ет очищать чаще. 1 Рычаг управления подметающим ва-

2 Рычаг управления бункером для му-

3 Рычаг управления боковыми щетка-

4 Рычаг управления крышкой бункера Рычаг управления подметающим ва-

Рычаг управления подметающим ва- ликом (1) вперед: Подметающий вал опускается. Рычаг управления подметающим ва- ликом (1) назад: Подметающий вал поднимается. Рычаг управления бункером для му-

Рычаг управления бункером для му- сора (2) вперед: Бункер для мусора опускается. Рычаг управления бункером для му- сора (2) назад: Бункер для мусора поднимается. Рычаг управления боковыми щетка-

Рычаг управления боковыми щетка- ми (3) вперед: Боковая щетка опуска-

Рычаг управления боковыми щетка- ми (3) назад: Боковая щетка подни-

Рычаг управления крышкой бункера Рычаг управления крышкой бункера (4) вперед: Крышка бункера для му- сора открывается. Рычаг управления крышкой бункера (4) назад: Крышка бункера для мусо- ра закрывается. 1 Рычаг нагнетателя

Включить нагнетатель. При подметании поверхностей: Рычаг управления подметающим ва- ликом (1) вперед: Подметающий вал опускается. Рычаг управления крышкой бункера (4) вперед: Крышка бункера открыва-

При чистке краев: Рычаг управления боковыми щетка- ми (3) вперед: Боковая щетка опуска-

Выключить нагнетатель. При подметании поверхностей: Рычаг управления подметающим ва- ликом (1) вперед: Подметающий вал опускается. Рычаг управления крышкой бункера (4) вперед: Крышка бункера открыва-

При чистке краев: Рычаг управления боковыми щетка- ми (3) вперед: Боковая щетка опуска-

Опасность получения травм! Во время удаления содержимого из бункера для сбора мусора в зоне его движения не должны находиться люди и животные.

Опасность сдавливания! Не дотрагиваться до рычажного механизма опорожняющего устрой- ства резервуара. Не стоять под поднятым бункером.

Опасность опрокидывания! Во время удаления содержимого из бункера для мусора аппарат должен находиться на ровной поверхности.

Опасность травм и повреждений! Из-за вращающегося подметающе- го валика при разгрузке возможен разлет камней. Передвижение на аппарате Передвижение вперед Передвижение назад Характер движения

Преодоление препятствий

Рычаг управления Подметание сухого пола Подметание влажного или мокрого

Опорожнить резервуар для сбора

198 RU- 7 Чтобы поднять с помощью рычага управления подметающий валик и боковые щетки, рычаг управления следует (1 и 3) перевести назад. Чтобы закрыть крышку бункера, ры- чаг управления (4) перевести назад. Чтобы поднять крышку бункера, ры- чаг управления бункером (2) переве-

Медленно подъехать к резервуару для сбора пыли. Зафиксируйте стояночный тормоз. Чтобы открыть крышку бункера, сле- дует перевести вперед рычаг управ- ления крышкой бункера (4) и опусто- шить бункер для мусора. Чтобы закрыть крышку бункера, ры- чаг управления крышкой бункера (4) перевести назад до фиксации в ко- нечном положении. Отпустите стояночный тормоз. Медленно отъехать от резервуара для сбора пыли. Чтобы опустить бункер для мусора в конечное положение, рычаг управле- ния бункером для мусора (2) переве-

Чтобы поднять с помощью рычага управления подметающий валик и боковые щетки, рычаг управления следует (1 и 3) перевести назад. Чтобы закрыть крышку бункера, ры- чаг управления (4) перевести назад. Полностью втянуть регулятор числа оборотов двигателя. Нажать и держать нажатой педаль

Зафиксируйте стояночный тормоз. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка.

Опасность травм и повреждений! При транспортировке следует обратить внимание на вес устрой-

Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Зафиксируйте стояночный тормоз. Прикрепить устройство к устойчивым местам крепления (4 шт) с помощью натяжных ремней, тросов или цепей. Зафиксировать аппарат, подложив под его колеса клинья. При перевозке аппарата в транспор- тных средствах следует учитывать действующие местные государст- венные нормы, направленные на за- щиту от скольжения и опрокидыва-

Опасность травм и повреждений!

хранении следует обратить внимание на вес устройства. Если подметающая машина не исполь- зуется в течение длительного времени, следует соблюдать следующие пункты: Поставить подметающую машину на ровной поверхности. Приподнять подметающий вал и бо- ковые щетки, чтобы не повредить их. Закрыть крышку бункера. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Зафиксируйте стояночный тормоз. Принять меры против непроизволь- ного качения подметающей машины. Заменить моторное масло. При ожидании морозов спустить воду для распыления и проверить, достаточно ли антифриза в охлажда-

Очистить подметающую машину снаружи и внутри. Отсоединить клеммы аккумулятор- ной батареи. Аккумулятор следует зарядить, а за- тем заряжать прибл. каждые два ме-

Закрыть аккумулятор и защитить от короткого замыкания.

Опасность повреждения! Пылевой фильтр не нужно промы-

Проведением ремонтных работ разрешается заниматься только авторизованным сервисным цен- трам, или специалистами в этой сфере, которые ознакомлены

ответствующими предписаниями правил техники безопасности. Передвижные промышленные при- боры проходят проверку безопасно- сти согласно VDE 0701. Поставить подметающую машину на ровной поверхности. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Зафиксируйте стояночный тормоз.

Опасность повреждения! Не разрешается чистить прибор из водяного шланга или струей воды под высоким давлением (опасность короткого замыкания и других по- вреждений).

Опасность получения травм! Носить защитную маску

пыли и защитные очки. Протереть аппарат тряпкой. Обдуть аппарат сжатым воздухом. Очистить аппарат, используя для этого влажную тряпку, пропитанную мягким щелочным раствором. Указание: Использование агрессивных моющий средств не допускается. Указание: Счетчик рабочих часов сооб- щает о моменте проведения обслужива-

Указание: Все работы по техническому обслуживанию со стороны клиента должны проводиться квалифицирован- ным специалистом. В случае необходи- мости в любой момент можно обратить- ся за помощью в специализированную торговую организацию фирмы Kärcher. Ежедневное техническое обслужива-

Проверить заполнение топливного

Проверить уровень масла в двигате-

Проверить уровень наполнения ком- пенсационного бачка радиатора жид- костного охлаждения. Проверить давление в шинах. Выключение прибора Транспортировка

Вывод из эксплуатации Уход и техническое обслуживание Общие указания

Чистка аппарата изнутри Чистка аппарата снаружи Периодичность технического обслуживания Техническое обслуживание, осуществляемое клиентом 199RU- 8 Проверить метущий валик и боковые щетки на износ и наличие намотав- шихся лент. Проверить топливный фильтр. Проверить центробежный сепаратор и воздушный фильтр, при необходи- мости очистить. Проверить исправное состояние всех элементов управления. Проверить прибор на предмет повре-

Еженедельное техническое обслужи-

Очистить водяной радиатор. Очистить гидравлический масляный

Проверить гидравлическую установ-

Проверить уровень масла в гидрав- лической системе, Проверить уровень тормозной жид-

Проверить износ уплотнительных накладок, при необходимости заме-

Проверить и смазать крышку резер-

Техническое обслуживание каждые 50 часов работы: Спустить воду из водоотстойника (дизельный двигатель) Техническое обслуживание изнаши- вающихся частей: Заменить уплотнительные планки. Отрегулировать или заменить боко- вые уплотнения. Заменить подметающий вал. Заменить боковые щетки. Указание: Описание см. в главе "Рабо- ты по техническому обслуживанию". Обслуживание через 50 часов рабо-

Провести первое техническое обслу- живание в соответствии с формуля- ром технического осмотра сервисной

Техническое обслуживание через 250/500/1000/1500/2000 часов работы: Провести техническое обслуживание в соответствии с формуляром техни- ческого осмотра сервисной службы. Указание: Для сохранения права на га- рантийное обслуживание все работы по техническому и профилактическому об- служиванию и в течение гарантийного срока должны проводиться уполномо- ченной сервисной службой фирмы Kärcher в соответствии с брошюрой по техническому обслуживанию. Подготовка: Поставить подметающую машину на ровной поверхности. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Зафиксируйте стояночный тормоз.

Опасность получения травм! Всегда при поднятом резервуаре для сбора мусора устанавливать предохранительные штанги. Защиту выполнять только за пре- делами опасной зоны. 1 Держатель предохранительной

2 Предохранительная штанга Откинуть наверх предохранитель- ную штангу для опорожнения подня- того резервуара и вставить ее в дер- жатель (предохранительный) При обращении с аккумуляторами сле- дует соблюдать следующие предупре- дительные указания:

Опасность взрыва! Использовать только батареи с за- щитным покрытием полюсов. За- менить защитное покрытие в слу- чае его потери.

Опасность взрыва! Не класть инструменты или подоб- ные предметы на аккумулятор. Опасность короткого замыкания и

Ни в коем случае не допускать кон- такта свинца с ранами. После ра- бот с аккумулятором необходимо помыть руки.

Опасность возгорания и взрыва! Запрещается курение и разведение открытого огня. Помещение, в котором заряжаются аккумуляторы, должно хорошо про- ветриваться, так как при зарядке выделяется легко взрывающийся

Опасность получения химических ожо-

При попадании брызг электролита в глаза или на кожу промыть боль- шим количеством чистой воды. После этого незамедлительно обратиться к врачу. Грязную одежду застирать. 1 Положительный полюс 2 Полюсный колпачок 3 Отрицательный полюс Поставить аккумулятор в держатель аккумулятора. Прочно привинтить фиксаторы на днище аккумулятора. Подключить полюсный зажим (кра- сный кабель) к полюсу (+). Техническое обслуживание, осуществляемое сервисной службой Работы по техническому обслуживанию Общие сведения по технике безопасности Пожалуйста, не допускайте попадания моторного масла, мазута, дизельного топлива и бензина в окружающую среду. Пожалуйста, охраняй- те почву и утилизируйте от- работанное масло, не нанося ущерба окружающей среде. Указания по технике безопасности по обращению с аккумуляторами Соблюдать указания на ак- кумуляторе, в инструкции по пользованию и руковод- стве по эксплуатации при-

Носить защиту для глаз! Не допускать детей к элек- тролиту и аккумуляторам! Опасность взрыва! Запрещается разведение огня, искрение, открытые источники света и курение! Опасность получения хими- ческих ожогов! Первая помощь! Предупредительная марки-

Утилизация! Не выбрасывать аккумуля- тор в мусорный контейнер! Установить аккумулятор и подключить его 200 RU- 9 Подключить полюсный зажим к отри- цательному полюсу (-). Надеть колпаки клемм. Проверить, надежно ли защищает смазка полюса аккумулятора и клем-

Опасность повреждения! В аккумуляторах, в которые зали- вается кислота, следует регуляр- но проверять уровень жидкости. Вывинтить все пробки аккумулятор- ных элементов. Кислотомером взять пробы из каждо- го элемента. – Плотность электролита полностью заряженного аккумулятора равна 1,28 кг/л при температуре 20 °C. – Плотность электролита частично за- ряженного аккумулятора равна от 1,00 до 1,28 кг/л. – Во всех элементах плотность элек- тролита должна быть одинаковой. Пробы электролиты вылить в те же самые элементы. При слишком низком уровне жидко- сти залить в элементы дистиллиро- ванную воду до отметки. Зарядить аккумулятор. Завинтить пробки аккумуляторных

Опасность получения травм! При обращении с аккумуляторами соблюдать правила техники без- опасности. Соблюдать инструкцию по эксплуатации, предоставленную изготовителем зарядного устрой-

Опасность повреждения! Заряжать аккумулятор только с помощью соответствующего за- рядного устройства. Вывинтить все пробки аккумулятор- ных элементов. (только для необслуживаемого акку-

Соединить положительный провод (+) зарядного прибора с положитель- ным полюсом аккумулятора. Соединить отрицательный провод (-) зарядного прибора с отрицательным полюсом аккумулятора. Включить в сеть штепсельную вилку и включить зарядный прибор. Аккумулятор следует заряжать за- рядным током с минимальной силой

После зарядки аккумулятора отсое- динить зарядное устройство сначала от сети, затем от аккумулятора. Завинтить пробки аккумуляторных

(только для необслуживаемого акку-

Отключить полюсный зажим от отри- цательного полюса (-). Отключить полюсный зажим от поло- жительного полюса (+). Ослабить фиксаторы на днище акку-

Вынуть аккумулятор из держателя. Использованный аккумулятор следу- ет утилизировать согласно действу- ющим предписаниям.

Опасность ожога! Дать двигателю остыть. Проверку уровня масла в двигателе осуществлять, самое раннее, через 5 минут после выключения двигателя. 1 Крышка маслоналивной горловины (двигатель) 2 Указатель уровня масла Вытянуть указатель уровня масла. Вытереть указатель и вставить его

Вытянуть указатель уровня масла. Снять показание уровня масла. Снова вставить масляный щуп. – Уровень масла должен находиться между отметками "MIN" и "MAX". – Если уровень масла ниже отметки "MIN", долить масло. – Не заливать масло выше отметки „MAX". Отвинтить крышку маслоналивной

Залить моторное масло. Вид масла указан в главе "Техниче- ские данные". Закрыть крышку маслоналивной гор-

Подождать, как минимум, 5 минут. Проверить уровень масла в двигате-

Опасность ожогов горячим моторным

Дать двигателю остыть. Подготовить маслосборник объемом не менее 6 л. Дать двигателю остыть. Вывинтить резьбовую пробку. Отвинтить крышку маслоналивной

Слить масло. 1 Filter motornog ulja 2 Топливный фильтр Открутить масляный фильтр. Очистить зажим и уплотнительные поверхности. Перед установкой смазать маслом уплотнение нового масляного филь-

Вставить и вручную затянуть новый масляный фильтр. Закрутить пробку-заглушку для сли- ва масла вместе с новым уплотнени-

Момент затяжки: 25 Нм Залить моторное масло. Вид и количество масла указаны в главе "Технические данные". Закрыть крышку маслоналивной гор-

Дать двигателю поработать в тече- ние примерно 10 секунд. Проверить уровень масла в двигате-

Проверка и корректировка уровня жидкости в аккумуляторе Зарядка аккумулятора Вынуть аккумулятор Проверка уровня и доливка масла Заменить масло двигателя и масляный фильтр 201RU- 10 Проверить топливный фильтр на предмет загрязнений. При необходимости очистить то- пливный фильтр и корпус фильтра, если потребуется заменить топлив- ный фильтр. 1 Топливный кран 2 Топливный фильтр Закрыть топливный кран. Отвинтить и заменить топливный

1 Топливный кран 2 Топливный фильтр УВЕДОМЛЕНИЕ Перед установкой заполнить топлив- ный фильтр дизельным топливом. Прикрутить новый топливный

Завинтить топливный фильтр с кру- тящим моментом 20 Нм. Открыть топливный кран. 1 Топливный кран 2 Чаша маслоотделителя 3 Водоотделитель Закрыть топливный кран. Открутить и опорожнить чашу масло- отделителя. Прикрутить чашу маслоотделителя. Открыть топливный кран. УВЕДОМЛЕНИЕ Резервуар для сбора мусора не должен быть приподнят. Открыть кожух двигателя. 1 Смотровое стекло 2 Манометр 3 Крышка, отверстие для заливки ма-

Проверить уровень масла в гидрав- лической системе в смотровом окне. – Уровень масла должен находиться между отметками "MIN" и "MAX". – Если уровень масла ниже отметки "MIN", долить масло. Открутить запорную крышку отвер- стия для заливки масла. Очистить область заливки. Залить масло для гидравлических

Вид масла указан в главе "Техниче- ские данные". Закрутить запорную крышку отвер- стия для заливки масла. УВЕДОМЛЕНИЕ Если манометр указывает на повыше- ние давления гидравлического масла, необходимо обратиться в сервисную службу Kärcher по вопросу замены фильтра для гидравлического масла. УВЕДОМЛЕНИЕ Ремонт гидравлической установки проводить только с привлечением сер- висной службы фирмы Karcher. Зафиксируйте стояночный тормоз. Запустить двигатель. Проверить герметичность всех без исключения гидравлических шлангов и соединений.

Опасность получения ожогов и ошпа-

Дать водяному радиатору остыть в течение не менее 20 минут. Проверить уровень охлаждающей воды в компенсационном баке (уро- вень воды между отметками МИН и

Очистить пластины радиатора. Проверить герметичность шланга радиатора и соединений. Очистить вентилятор. Запустить двигатель. Поднять до упора резервуар для сбо-

Выключить двигатель. Зафиксируйте стояночный тормоз. Установить предохранительные штанги для опорожнения поднятого резервуара. Удалить с подметающего вала намо- тавшиеся ленты и веревки. Вынуть предохранительные штанги. Запустить двигатель. Опустить резервуар для сбора мусо- ра в начальное положение. Выключить двигатель. 1 Ключ 2 Боковая обшивка Поднять вверх бункер для мусора и подпереть с помощью предохрани- тельной штанги. Открыть боковую панель с помощью

Проверить топливный фильтр Заменить топливный фильтр Слив конденсата из водоотделителя дизельного топлива. Проверить уровень и долить масло для гидравлических систем Проверить гидравлическую

Проверка и обслуживание водяного

Проверка подметающего вала Замена подметающего вала 202 RU- 11 1 Скоба 2 Барашковая гайка 3 Боковое уплотнение Отвинтить барашковые гайки. Снимите скобу. Отвинтить барашковые гайки, распо- ложенные на плоской стопорной шайбе, от бокового уплотнения и снять плоскую стопорную шайбу. Откинуть наружу боковое уплотне-

Вывинтить крепежный винт держате- ля подметающего вала и повернуть наружу приемное устройство. Вынуть подметающий вал. Расположение подметающего вала при установке по направлению движения (вид сверху) Указание: При установке нового подме- тающего вала следить за положением

Установить новый подметающий вал. Пазы подметающего вала долж- ны совпасть с выступами балансира. Указание: После установки нового под- метающего вала необходимо снова от- регулировать плоскость подметания. Проверить давление в шинах. Выключить всасывающий вентиля-

Поставить подметающую машину на ровный гладкий пол, покрытый види- мым слоем пыли или мела. С помощью рычага управления опу- стить подметающий валик и дать ему поработать (ок. 10 с). Поднять подметающий вал. Дать аппарату задний ход. Проверить плоскость подметания. Профиль подметания должен иметь вид равномерного прямоугольника шириной 80-85 мм. Регулировка профиля подметания 1 Пружина 2 Регулировочная гайка 3 Контргайка 4 Резьбовой шток Отрегулировать положение профиля подметания путем перестановки установочного винта. Проверить плоскость подметания. Проверить давление в шинах. Приподнять боковые щетки. Поставить подметающую машину на ровный гладкий пол, покрытый види- мым слоем пыли или мела. Опустить боковую щетки и дать ей поработать прибл. 10 секунд. Приподнять боковые щетки. Дать аппарату задний ход. Проверить плоскость подметания. Ширина профиля подметания должна составлять от 40 до 50 мм. Отрегулировать положение плоско- сти подметания с помощью двух установочных винтов. Проверить плоскость подметания.

Опасность получения травм! Всегда при поднятом резервуаре для сбора мусора устанавливать предохранительные штанги

Защиту выполнять только за пре- делами опасной зоны. Проверить давление в шинах. Поднять вверх резервуар для сбора мусора и зафиксировать с помощью предохранительной штанги. Откинуть наверх предохранитель- ную штангу для опорожнения подня- того резервуара и вставить ее в дер- жатель (предохранительный) 1 Держатель предохранительной

2 Предохранительная штанга Открыть боковую панель, как описа- но в главе „Замена подметающего вала“ выше. Ослабить 6 барашковых гаек на бо- ковой плоской стопорной шайбе. Ослабить 3 гайки (SW 13) на пере- дней плоской стопорной шайбе. Нажимать боковое уплотнение вниз (продольное отверстие) до тех пор, пока его край не окажется на рассто- янии 1 - 3 мм от пола. Привинтить плоскую стопорную шай-

Повторить последовательность для другой стороны устройства. Проверка и корректировка плоскости подметания для подметающего вала Проверка и корректировка профиля подметания для боковых щеток Установить боковые уплотнения 203RU- 12 Поставить подметающую машину на ровной поверхности. Подключить к вентилю шины прибор для проверки давления в шинах. Проверить давление в шинах, при необходимости, откорректировать

Сведения о допустимом уровне дав- ления в шинах см. в главе "Техниче- ские данные". Включить чистку фильтра вручную, 몇 ПРЕДУПРЕЖДЕНИЕ Опасность получения травм! При работе с фильтровальной установкой носить маску для защи- ты от пыли. Соблюдать предписа- ния по технике безопасности в от- ношении обращения с мелкой пы-

Выполнить чистку фильтра для пыли с помощью кнопки очистки фильтра. Опорожнить резервуар для сбора

1 Блокировка крышки устройства 2 Крышка прибора 3 Крышка фильтра Открыть блокировку. Для этого необ- ходимо открутить винт с головкой в виде звездочки. Откинуть крышку прибора вперед 1 Замок, крышка фильтра (2x) 2 Крышка фильтра Открыть замок. Открыть крышку фильтра. 1 Поперечные распорки 2 Пылевой фильтр Проверить фильтр пыли, в случае необходимости произвести чистку или заменить.

Замену фильтра пыли разрешается проводить только сотрудникам сер- висной службы фирмы Kärcher. Надеть и зафиксировать крышку

Клиновый ремень при давлении 10 кг. должен провисать прибл. на 7-9 мм. Натяжение клинового ремня уста- навливается уполномоченным ра- ботником сервисной службы. 1 Блокировка 2 Корпус воздушного фильтра Снять корпус воздушного фильтра. Заменить патрон воздушного филь-

Указание: Монтажное положение - вентиляционное отверстие направ- лено вниз (см. рисунок). 1 Барашковая гайка 2 Центробежный сепаратор Отвинтить барашковую гайку на цен- тробежном сепараторе. Очистить центробежный сепаратор. 1 Компенсационный бачок радиатора жидкостного охлаждения Проверить уровень при холодном

Проверить уровень наполнения ком- пенсационного бачка радиатора жид- костного охлаждения. Надлежащий уровень охлаждающей жидкости должен находиться между верхней и нижней отметкой. Проверка давления в шинах Вручную очистить фильтр для пыли Проверить/заменить фильтр для

Проверка и регулировка клинового

Проверка и замена воздушного

Очистить центробежный сепаратор Проверить уровень охлаждающей

204 RU- 13 Выкрутить гайку с продольной накат-

Открыть крышку на предохранитель-

Проверить предохранители. Неисправные предохранители заме-

Указание: Использовать только пре- дохранители с одинаковым значени-

Указание: Предохранитель FU 01 нахо- дится в подкапотном пространстве. Замена предохранителей FU 01 Главный предохрани-

60 A FU 02 Звуковой сигнал Гидравлический ма- сляный радиатор 20 A FU 03 Предохранительное

Многофункциональ- ная индикация 10 A FU 04 Проблесковый мая-

5 A FU 05 Предохранительное

Задержка времени 25 A FU 06 Освещение кабины Стеклоочиститель 10 A FU 07 Топливный насос 10 A FU 08 Реле времени Контактный переклю- чатель сидения 3 A FU 09 Освещение слева 7,5 A FU 10 Освещение справа 7,5 A FU 11 Рабочее освещение сверху (ближний

10 A FU 12 Вибраторная система 25 A FU 13 Сигнал заднего хода 5 A 205RU- 14 Помощь в случае неполадок Неполадка Способ устранения Прибор не запускается Занять место на сиденье оператора, система контактного выключателя сиденья активирует-

Для запуска двигателя необходимо нажать на педаль тормоза. Зарядить или заменить аккумулятор Заправить топливо, продуть топливную систему заменить топливный фильтр Проверить и при необходимости отремонтировать трубопровод топливной системы и соеди-

Обратиться в сервисную службу Kärcher Двигатель работает нерегуляр-

Очистить воздушный фильтр или заменить патрон фильтра Проверить и при необходимости отремонтировать трубопровод топливной системы и соеди-

Обратиться в сервисную службу Kärcher Двигатель перегрет Долить охлаждающее вещество Промыть радиатор Увеличить натяжение клинового ремня. Обратиться в сервисную службу Kärcher Двигатель работает, но прибор движется только в медленном режиме или вообще не движется Отпустите стояночный тормоз Полностью выдвинуть вперед дроссельный рычаг (высокая частота оборотов). Проверить наличие намотавшихся лент и шнуров. Обратиться в сервисную службу Kärcher Свистящий шум в гидравличе- ской системе Залить рабочую жидкость для гидравлических систем. Обратиться в сервисную службу Kärcher Боковые щетки вращаются толь- ко медленно или вообще не вра-

Полностью выдвинуть вперед дроссельный рычаг (высокая частота оборотов). Проверить наличие намотавшихся лент и шнуров. Обратиться в сервисную службу Kärcher Небольшая или вообще отсутст- вующая мощность всасывания в области щеток. Проверить пылевой фильтр, произвести чистку или заменить. Обратиться в сервисную службу Kärcher Аппарат сильно пылит Установить боковые уплотнения Включить нагнетатель Проверить пылевой фильтр, произвести чистку или заменить. Замена уплотнений фильтра Открыть крышку бункера: Обратиться в сервисную службу Kärcher Подметающее устройство оставляет мусор Удалить содержимое из резервуара для сбора мусора Проверить пылевой фильтр, произвести чистку или заменить. Замена подметающего вала Регулировка профиля подметания Замена уплотняющих лент на резервуаре для сбора мусора Устранение блокировки подметающего вала Открыть крышку бункера: Обратиться в сервисную службу Kärcher Резервуар для сбора мусора не поднимается или не опускается Полностью выдвинуть вперед дроссельный рычаг (высокая частота оборотов). Обратиться в сервисную службу Kärcher Крышка бункера не открывается Обратиться в сервисную службу Kärcher Нарушение работы подвижных элементов гидравлической си-

Обратиться в сервисную службу Kärcher 206 RU- 15 Технические данные KM 150/500 R D Classic Характеристики прибора Скорость движения вперед km/h 12 Скорость движения назад km/h 12 Способность подъема в гору (макс.) % 18 Обрабатываемая поверхность, без боковых щеток m

/h 14400 Обрабатываемая поверхность, с боковыми щетками m

/h 18000 Рабочая ширина, без боковых щеток mm 1200 Рабочая ширина, с боковыми щетками mm 1500 Тип защиты, каплезащитный -- IPX 3 Продолжительность использования при полном баке h 6,5

Тип -- YANMAR 3TNV76A Серия -- 3-цилиндровый четырехтактный ди- зельный двигатель

Эмиссия в соответствии с процедурой измерения согласно регламен- ту ЕС 2016/1628 (уровень V) g/kWh 932,0 Тип охлаждения -- Водяное охлаждение Направление вращения -- против часовой стрелки Отверстие mm 70 Подъем mm 82 Рабочий объем cm

Объем масла l 3,5 Рабочее число оборотов 1/min 2500 Максимальное число оборотов 1/min 2500 Число оборотов холостого хода 1/min 1300 Мощность, макс. kW/PS 15,8 / 21,5 Макс. вращающий момент при 2400-2900 об/мин Nm 84,1 Масляный фильтр -- Патрон фильтра Топливный фильтр -- Патрон фильтра Электрическая система Аккумулятор V, Ah 12, 62 Генератор, оборотный ток V, A 12, 55 Стартер -- Электростартер Гидравлическая система Объем масла во всей гидравлической системе l 35 Объем масла в гидравлическом резервуаре l 28

Двигатель (выше 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40 Двигатель (от 0 до 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Двигатель (ниже 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40 Гидравлическая система -- HV 46 Резервуар для сбора мусора Максимальная высота разгрузки mm 1470 Объем резервуара для сбора мусора l 500 Метущий вал Диаметр подметающего вала mm 380 Ширина подметающего вала mm 1200 Число оборотов 1/min 360 Профиль подметания mm 80 Боковая щетка Диаметр боковых щеток mm 600 Число оборотов (плавная регулировка) 1/min 0 - 54 207RU- 16 Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу. Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документооборота: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01

Размер спереди -- 5.00-8 10PR Давление воздуха, сзади -- 4.00-8 8PR

Передние колеса -- механический Заднее колесо -- гидростатический Система фильтрования и всасывания Серия -- Мешочный фильтр Число оборотов 1/min 2900 Поверхность фильтра тонкой очистки m

Номинальное разрежение, система всасывания mbar 18,5 Номинальный объем потока, система всасывания m

/h 1650 Вибраторная система -- Электромотор Условия окружающей среды Температура °C от -5 до +40 Влажность воздуха, без образования росы % 0 - 90 Значение установлено согласно EN 60335-2-72 Уровень шума Уровень шума дб

dB(A) 80 Опасность K

dB(A) 102 Вибрация прибора Значение вибрации рука-плечо m/s

0,2 Размеры и массы Длина х ширина х высота mm 2442x1570x1640 Радиус поворота вправо mm 1515 Радиус поворота влево mm 1600 Вес в порожнем состоянии kg 1394 Допустимый общий вес kg 2240 Допустимая нагрузка на ось спереди kg 1408 Допустимая нагрузка на ось сзади kg 832 Емкость топливного бака, дизель l 26 Изготовитель оставляет за собой право внесения технических изменений! Заявление о соответствии

Продукт Подметающая ма- шина с местом для

Тип: 1.186-xxx Основные директивы ЕU 2006/42/EC (+2009/127/EC) 2014/30/EU 2000/14/ЕС Примененные гармонизированные

Примененный порядок оценки соот-

Принадлежности и резервни

25 A FU 06 Осветление в кабина-

Тип -- YANMAR 3TNV76A Конструкция -- 3-цилиндров четиритактов дизелов

Отвор mm 70 Ход mm 82 Обем на двигателя cm

1 Педаль гальма 2 Педаль акселератора вперед / назад
