Ürün Tipi	Dizel motorlu kendinden tahrikli endüstriyel süpürge
Marka / Model	Kärcher KM 150500 R D Classic
Boyutlar (U x G x Y)	2442 x 1570 x 1640 mm
Boş Ağırlık	1394 kg
İzin Verilen Toplam Ağırlık	2240 kg
Güç Kaynağı	YANMAR 3TNV76A dizel motor, 3 silindir, 15,8 kW (21,5 hp)
Yakıt Deposu Kapasitesi	26 L (dizel)
Maksimum Hız	12 km/sa (ileri ve geri)
İzin Verilen Maksimum Eğim	Seyir yönünde %18
Süpürme Genişliği	1200 mm (yan fırçasız) / 1500 mm (yan fırçalı)
Toz Haznesi Kapasitesi	500 L
Hazne Boşaltma Yüksekliği	1470 mm
Filtrasyon Sistemi	Manuel temizlemeli poşet filtre, filtre yüzeyi 7 m²
Lastik Basıncı (ön/arka)	Ön: 5.00-8 10PR / Arka: 4.00-8 8PR (kesin değerler için kılavuza bakın)
Akü	12 V, 62 Ah
Ses Emisyonu	Ses basıncı seviyesi LpA 80 dB(A), LWA 102 dB(A)
Koruma Tipi	IPX3
Günlük Bakım	Günlük yağ seviyesi, yakıt, soğutma sıvısı, lastik basıncı, fırça aşınması kontrolü
Temizlik	Su jeti veya yüksek basınçlı temizleyici kullanmayın; dış temizlik için nemli bez ve hafif deterjan; toz filtresi yıkanmamalıdır
Güvenlik	Park freni, koltuk kontağı, sürücü koltuktan kalkarsa motor durur, yanma ve ezilme korumaları
Yedek Parça / Onarılabilirlik	Yalnızca Kärcher onaylı aksesuar ve yedek parçalar kullanın; onarımlar yetkili servis tarafından yapılmalıdır
Garanti	Garanti koşulları ülkeye ve satıcıya göre değişir; satın alma belgesini saklayın
Uygunluk Standartları	AB direktifleri, EN 60335-1, EN 55012, EN 55014-2 standartları

Sık sorulan sorular - KM 150500 R D Classic Kärcher

Süpürge nasıl çalıştırılır?

Koltuğa oturun (güvenlik kontağı), park frenini çekin, motor devir ayarını 1/3 oranında ileri itin, anahtarı ön ısıtma konumuna çevirin (gösterge sönene kadar), ardından fren pedalına basılı tutarak II konumuna getirin. Marş motorunu 10 saniyeden fazla çalıştırmayın.

Toz haznesi nasıl boşaltılır?

Düz bir yüzeyde, döner fırçayı ve yan fırçayı kaldırın, toplama kapağını kapatın, ardından toz haznesini kaldırın. Aracı bir toplama kabının yakınına yerleştirin, freni çekin, boşaltmak için kapağı açın, kapatın ve hazneyi indirin.

Hangi yakıt türü kullanılmalı?

Dizel (mazot) kullanın. Asla kapalı bir alanda, sigara içerek veya alev yakınlarında yakıt doldurmayın. Depo kapasitesi 26 litredir.

Önerilen bakım sıklığı nedir?

Günlük kontroller: seviyeler, basınçlar, fırça aşınması. Haftalık bakım: radyatör ve yağ soğutucunun temizliği. Her 50 saatte: dizel ayırıcıdaki suyu boşaltın. Daha büyük bakımlar (250/500/1000 saat) Kärcher servisi tarafından yapılmalıdır.

Motor çalışmazsa ne yapmalı?

Koltuğa oturduğunuzdan, fren pedalına basıldığından, akünün şarjlı olduğundan, yakıt olduğundan ve yakıt filtresinin tıkalı olmadığından emin olun. Sorun devam ederse Kärcher servisine başvurun.

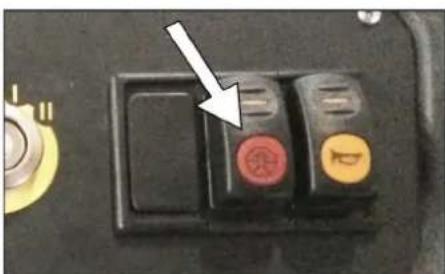

Toz filtresi nasıl temizlenir?

Filtrenin manuel temizleme düğmesine basın. Filtreyi değiştirmek için Kärcher servisine başvurun. Toz filtresini asla yıkamayın.

Önemli güvenlik önlemleri nelerdir?

Kulak koruyucusu kullanın (yüksek ses seviyesi). Patlama riski olan alanlarda kullanmayın. Yanıcı sıvıları, reaktif metal tozlarını veya yanan cisimleri süpürmeyin. Herhangi bir bakımdan önce motoru kapatın ve anahtarı çıkarın.

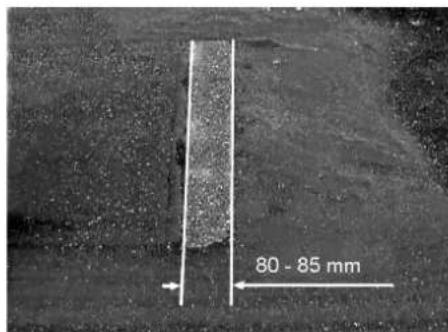

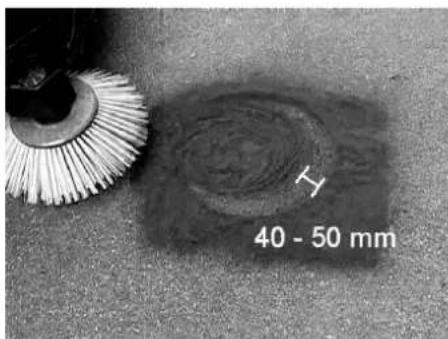

Süpürme izi nasıl ayarlanır?

Lastik basıncını kontrol edin, ardından döner fırçayı tozlu bir zemine indirin ve 10 saniye döndürün. İz, 80-85 mm genişliğinde bir dikdörtgen olmalıdır. Gerekirse ayar vidasını ayarlayın.

Süpürge eğimlerde kullanılabilir mi?

Evet, ancak eğim seyir yönünde %18'i ve yanal olarak %10'u geçmemelidir. Dengesiz zeminde makine devrilebilir. Hızı koşullara göre ayarlayın.

Süpürge nasıl taşınır?

Ağırlığa dikkat edin (boş 1394 kg). Motoru kapatın, anahtarı çıkarın, park frenini çekin. Cihazı bağlantı noktalarına (4 adet) kayışlarla sabitleyin. Tekerleklerin altına takoz kullanın. Boşaltma için forklift kullanmayın.

KULLANIM KILAVUZU KM 150500 R D Classic Kärcher

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım. . . . TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler TR 2

Güvenlik uyarıları TR 2

Kullanıma yönelik güvenlik

uyarıları TR 2

Sürüş moduna yönelik g

venlik uyarıları TR 2

Yanmalı motora sahip cihaz-

lar. TR 2

Yüksek boşaltma özellikli ci-

hazlar TR 2

Sürücü koruma tavanlı ci

hazlar TR 2

Cihazın taşınmasına yönelik

güvenlik uyarıları . TR 2

Koruma ve bakıma yönelik

güvenlik uyarıları . TR 3

Fonksiyon TR 3

İndirme bilgileri TR 3

Kullanım ve çalışma elemanları TR 4

Süpürge makinesinin resmi TR 4

Kumanda alanı. TR 4

Pedallar. TR 4

Kontak kilidi/fonksiyon tuşla

rı. TR 4

Kumanda kolu . TR 4

Kontrol lambası ve ekran TR 5

Cihazı çalıştırmaya başlamadan

El freninin kilitlenmesi/çözülmesi TR 5

mesi TR5

Süpürme makinesini hususi tahrik olmadan hareket ettirmek TR 5

tahrik olmadan hareket attir

mek TR5

Süpürme makinesini hususi tahrik ile hareket ettirmek TR 5

tahrik ile hareket etirmek TR 5

İşletmeye alma TR 5

Genel bilgiler TR 5

Kontrol ve bakım çalışmaları TR 5

Yakıt alma TR 5

Çalıştırma TR 5

Sürücü koltuğunun ayarlanması TR 5

ması TR5

Cihazı çalıştırma TR5

Cihazı sürme TR 5

Süpürme modu: TR 6

Süpürge haznesinin boşaltıl

ması TR6

Cihazın katılması . . . TR 7

Taşıma. TR 7

Depolama TR 7

Durdurma. TR 7

Koruma ve Bakım TR 7

Genel bilgiler TR 7

Temizlik TR7

Bakım aralıkları TR 7

Bakım çalışmaları . TR 7

Arızalarda yardım TR 13

Teknik Bilgiler TR 14

AB uygunluk bildirisi TR 15

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

-Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir. -Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazlar lütfen öngörülen toplama sistemleri aracılığıyla tasfiye edin.

Motor yağı, dizel yakıt ve benzin çevreye karışmamalıdır. Lütfen zemini koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülke yetkili distribütörümüz tarafından verilmiş garanti şartları çerçevesinde oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

△TEHLİKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.
• Yedek parçalar hakkında diğer bilgileri, www.kaearcher.com adresindeki Servis bölümünden alabilirsiniz.

Kullanım kılavuzundaki semboller

△TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır.

△UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır.

TEDBİR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı.

DİKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihaz üzerindeki semboller

	Süçak:yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýpmaya claplamadan on- ce, egzoz sistemiye yeterinde sodutun.
	Cihazdaki Çalışmaları her za- man uygün eldivenlerle ya- pın.
	Hareketli araç parçaları ara- sinda sikişma nedeniyle ezil- me tehlikesi.
	Hareketli parçalar nedeniyle yaralanma tehlikesi. Elinizi iceri dokmayın.
	Yangın tehlikesi. Yanan veya kor halindeki maddeleri te- mizlemeyin.
	Zincir böglanti noktası / Vinc noktası
0.8 MPa 8.0 bar	Lastik hava basinci (maksı- mum)
	Kriko böglanti noktaları
	Süprüme haznesi kal diril- mışıken yapilan sürüşlerde zeminin maksimum eğimi.
	Aragl:i rüş yönunde sadece maksimum %18'e kadar eğimlerde sürün.
	Hasar:görme tehlikesi! Toz:filtreyi:yıkamayın.

Kurallara uygun kullanım

Süpürge, ticari kullanımdaki taban alanlarının temizlenmesi ve örn. aşağıdaki kullanım alanları için öngörülmüştür:

Park yerleri, üretim tesisleri, lojistik alanları, otel, perakende sektörü, depo alanları, yaya kaldırımları. → Bu süpürme makinesini sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

Bunun dışındaki her türlü kullanım, amacına uygun olmayan kullanım olarak değerlendirilir. Bu nedenle ortaya çıkan hasarlar için üretici hiçbir sorumluluk üstlenmez; bu konudaki riski tek başına kullanıcı üstlenir.

Cihaz üzerinde değişiklikler yapılmamalıdır. → Süpürge, sadece kullanım kılavuzunda açıklanan zemin yüzeyleri için uygundur. → Sadece, işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. → Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Öngörülebilir hatalı kullanım

→ Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen havaya karıştığı zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahildir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir. → Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpürmeyin/emdirmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluşturur. → Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz. Cihaz, sağlığa zararlı maddelerin süpürülmesi için uygun değildir. Cihaz, kapalı ortamlarda çalıştırılmamalıdır. → Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. → Refakatçi kişilerin araca alınmasına izin verilmemektedir. → Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez.

Uygun zeminler

■ Asfalt, sanayi zeminleri, çimentolu döşeme, beton, kaldırım taşları

Güvenlik uyarıları

Duyma kusurları tehlikesi. Cihazla çalışırken mutlaka uygun bir kulaklık takın.

Kullanıma yönelik güvenlik uyarıları

Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. → Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

△TEHLİKE

Yaralanma tehlikesi!

→ Aşağı düşen nesnelerin kullanıcı personele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihazı çalıştırmayın. → Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir. → Prensip olarak motorlu taşıtlar için geçerli koruyucu önlemler, kurallar ve düzenlemelere uyulmalıdır. → Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır. → Cihazın kullanım personeli, diğer insanlarla veya mallarıyla oluşan kazalardan sorumludur. → Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçının. → Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Görüşün yeterli olmasına dikkat edin! → Cihaz çalışır durumdayken başından asla ayrılmayın. Kullanım personeli, anahtar (akıllı anahtar) çekildikten ve cihaz denetimsiz hareketlere karşı emniyete alındıktan sonra cihazı terk etmelidir. → Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, anahtar çekilmelidir. → Cihaz, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. → Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuklar dahil) ya da deneyim ve/veya bilgi olmaması durumunda güvenlikten sorumlu bir kişinin gözetimi altındaki veya cihazın nasıl kullanılması gerektiği konusunda talimatlar almış kişiler tarafından kullanım için üretilmiştir. → Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

Sürüş moduna yönelik güvenlik uyarıları

TEHLİKE

Kaza tehlikesi, yaralanma tehlikesi!

→ Sürüş hızı ilgili koşullara adapte edilmelidir. Çok büyük eğimlerde devrilme tehlikesi. → Aracı sürüş yönünde sadece maksimum %18'e kadar eğimlerde sürün.

Stabil olmayan zeminlerde devrilme tehlikesi.

Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. → Aracı sadece sürüş yönünün enine doğru (maksimum %10'a kadar) eğimlerde sürün.

Yanmalı motora sahip cihazlar

△Tehlike

Yaralanma tehlikesi!

→ Egzoz gazı deliği kapatılmamalıdır. → Egzoz gazı deliğine doğru eğilmeyin ya da deliği tutmayın (yanma tehlikesi). → Tahrik motoruna dokunmayın ya da motoru tutmayın (yanma tehlikesi). → Egzoz gazları zehirlidir ve sağlığa zarar verir, bu gazlar solunum yoluyla alınmamalıdır. → Motorun, durdurulduktan sonra yaklaşık 3-4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölgesinden uzak durun.

Yüksek boşaltma özellikli cihazlar

TEHLİKE

Yaralanma tehlikesi!

→ Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın.

Sürücü koruma tavanlı cihazlar

NOT

Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağlamaz!

Cihazın taşınmasına yönelik güvenlik uyarıları

→ Taşıma sırasında cihazın ağırlığına dikkat edin. → Cihazı taşımak için akü kutup başlarını ayırın ve cihazı güvenli şekilde sabitleyin.

Koruma ve bakıma yönelik güvenlik uyarıları

→ Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir. → Elektrik sistemindeki çalışmalar sırasında akü kutup başları çıkarılmalıdır. Cihaz, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi). Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. → Ticari amaçla kullanılan yeri değiştirilmiş cihazlara yönelik geçerli yerel güvenlik kontrolüne dikkat edin. → Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Fonksiyon

Süpürme makinesi, süpürme kanadı prensibine göre çalışır. - Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. - Yan fırça, süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir. - İnce toz, bir toz filtresi üzerinden süpürme fanından çekilerek emilir.

İndirme bilgileri

TEHLİKE

Yaralanma ve hasar tehlikesi!

→ Yükleme sırasında cihazın ağırlığına dikkat edin! → Forklift kullanmayın, cihaz bu sırada zarar görebilir.

Boş ağırlık (Montaj setleri hariç) 1394 kg*

• Montaj setleri takılmışsa ağırlık buna uygun olarak daha yüksek olur. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! → Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm

Kullanım ve çalışma elemanları

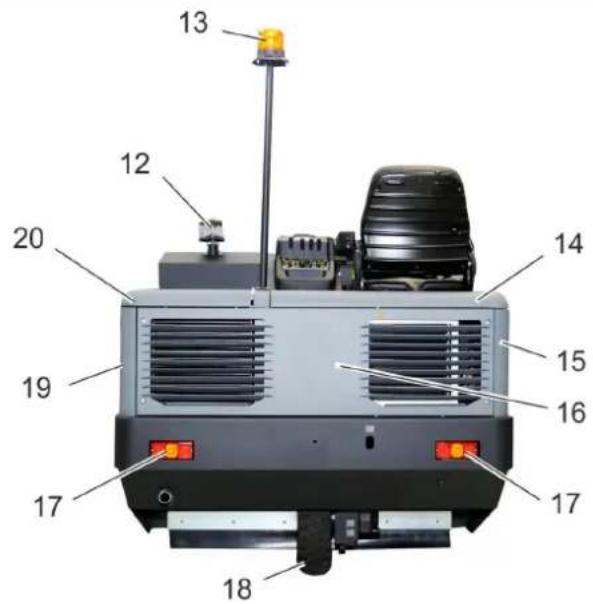

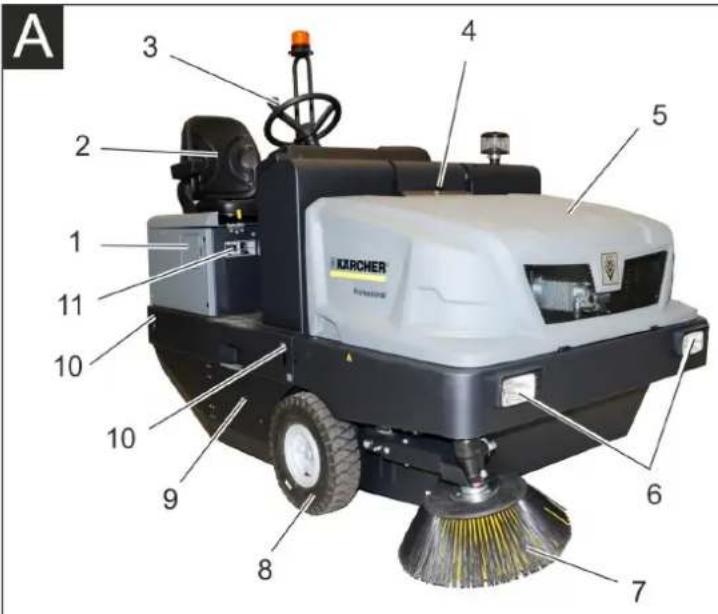

Süpürge makinesinin resmi

Şekil

1 Tank kapağı 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Cihaz kapağının kilidi 5 Cihaz kapağı 6 Çalışma lambası, ön (Opsiyon) 7 Yan fırça, sağ 8 Ön tekerlek 9 Döner silindir 10 Sabit bağlama noktası (4x) 11 Tip levhası 12 Santrifüj kuvvetli ayırıcı 13 Tepe lambası 14 Sağ cihaz kapağı 15 Kapak, sağ 16 Arka kaplama 17 Çalışma lambası, arka (Opsiyon) 18 Arka tekerlek 19 Kapak, sol 20 Sol kapak (motor kaputu)

Opsiyonel donanım

Sürüçükoruma tavanı 2.851-686.0

Çalışma ayandinlatması 2.852-082.0

Yanifton, sol 2.851-274.0

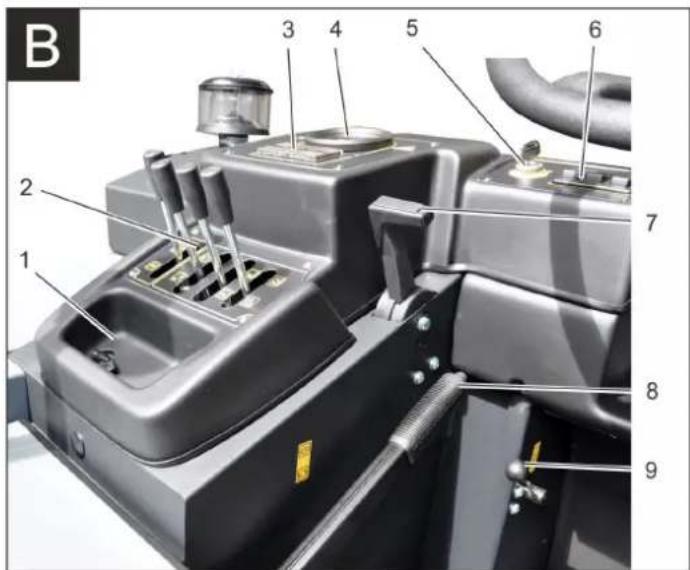

Kumanda alanı

Şekil

1 Raf 2 Kumanda kolu 3 Sigortalar 4 Kontrol lambaları ve ekran 5 Kontak kilidi 6 Fonksiyon tuşları 7 Motor devir ayarı

Gaz kolu

8 Park freni 9 Fan kolu

Pedallar

Şekil

1 Fren pedali 2 Gaz pedali İleri/geri

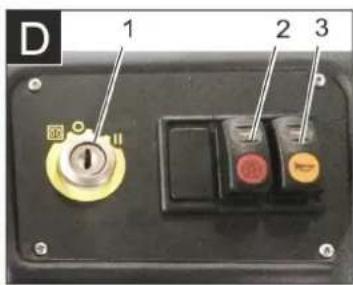

Kontak kilidi/fonksiyon tuşları

Şekil

1 Kontak anahtarı

Isıtma sembolü: Ön kızdırma Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması

2 Filtre temizliği 3 Korna

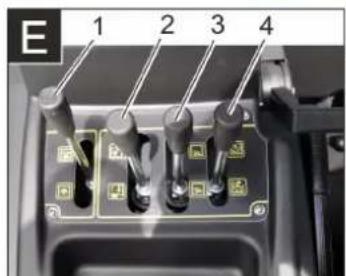

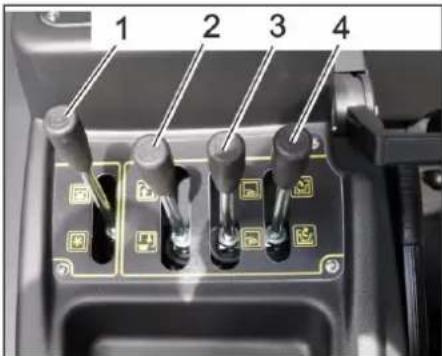

Kumanda kolu

Şekil

1 Kumanda kolu Süpürme merdanesi 2 Kumanda kolu Süpürme haznesi 3 Kumanda kolu Yan fırça 4 Kumanda kolu Hazne kapağı

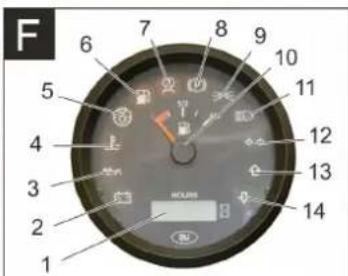

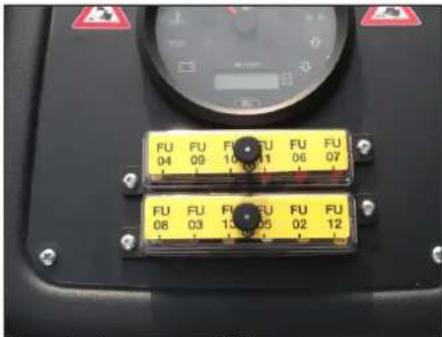

Kontrol lambaları ve ekran

Şekil

1 Çalışma saati sayacı 2 Şarj uyarı lambası 3 Yağ basıncı uyarı lambası 4 Soğutma suyu sıcaklığı uyarı lambası 5 Motor emme havası 6 Yakıt rezervi uyarı lambası 7 Ön kızdırma kontrol lambası 8 Kontrol lambası (bağlı değil) 9 Park lambası/kısa far kontrol lambası (Opsiyon) 10 Depo göstergesi 11 İşlevsiz, sadece motor çalıştırılırken yanar (otomatik test) 12 İşlevsiz 13 İşlevsiz 14 İşlevsiz

Cihazı çalıştırmaya başlamadan önce

El freninin kilitlenmesi/çözülmesi

→ El frenini çözün, bu sırada fren pedalına basın. → El frenini kilitleyin, bu sırada fren pedalına basın.

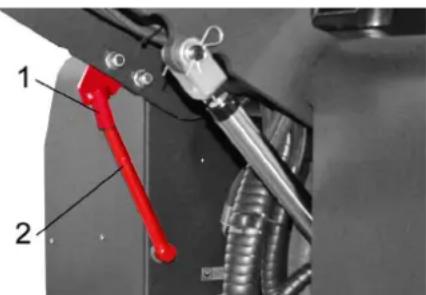

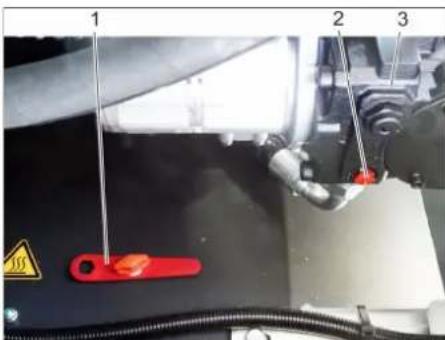

Süpürme makinesini hususi tahrik olmadan hareket ettirmek

1 Özel alet 2 Tek yönlü kavrama vidası 3 Hidrolik pompa → Motorkapağını açın. → Hidrolik pompa avara kolun (kırmızı) civatasını 180° (saat yönünün tersine) döndürün.

Özel aleti kullanın.

NOT

Özel alet (kırmızı vida anahtarı), araç şasisinde avara kolunun yanındaki bir tutucuda yer alır.

TEDBİR

Süpürme makinesini hususi tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin.

→ Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu sol yönünde dayanağa kadar geri döndürün.

Süpürme makinesini hususi tahrik ile hareket ettirmek

→ Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geri döndürün.

Özel aleti kullanın.

İşletime alma

Genel bilgiler

Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin. → Süpürme makinesini düz bir yüzeye bırakın. Kontak anahtarını çıkartın. → Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

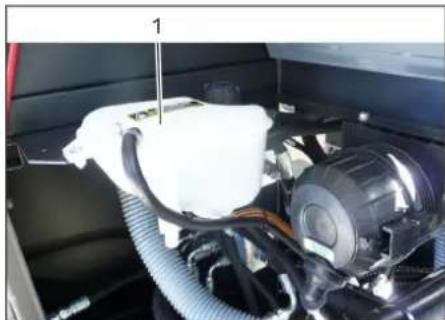

→ Yakıt deposunun doldurma seviyesini kontrol edin. → Motor yağı seviyesini kontrol edin. → Soğutma sıvısı genleşme kabındaki doluluk seviyesini kontrol edin. → Lastik hava basıncını kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. → Tekerlekleri bant sarılması açısından kontrol edin. → Santrifüj kuvveti ayırıcıyı ve hava filtresini kontrol edin, ihtiyaç anında temizleyin. Tüm kumanda elemanlarına ait fonksiyonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla temizleyin.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Yakıt alma

△TEHLİKE

Patlama tehlikesi!

→ Sadece kullanım kılavuzunda belirtilen yakıt kullanılmalıdır. → Kapalı mekanlarda yakıt almayın. → Sigara içmek ve açık ateş yasaktır. → Sıcak yüzeylere yakıt gelmemesine dikkat edin. Yakıt deposundaki yakıt miktarını depo göstergesi üzerinden kontrol edin. → Motoru stop edin. Depo kapağını açın. Dizel yakıt doldurun. → Taşan yakıtı temizleyin ve depo kapağını kapatın.

Çalıştırma

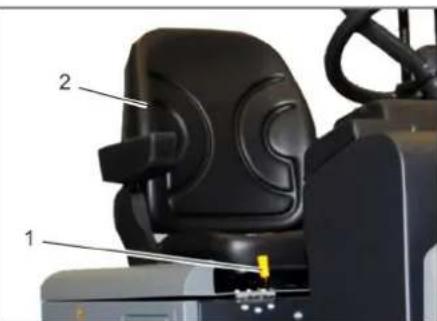

Sürücü koltuğunun ayarlanması

1 Koltuk ayarlama kolu 2 Sürücü koltuğu Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturun.

Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin.

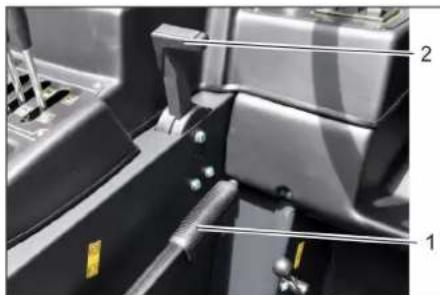

Cihazı çalıştırma

Not: Cihaz, bir koltuk kontak şalteriyle donatılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır.

1 Park freni

2 Motor devir ayarı → Sürücü koltuğuna oturun. Park frenini kilitleyin → Motor devri ayarını 1/3 oranında öne itin.

Ön kızdırma

→ Kontak anahtarını kontak kilidine takın. → Kontak anahtarını "Kızdırma" konumuna getirin.

Ön kızdırma lambası yanar.

Motoru çalıştırın

→ Motoru çalıştırmak için fren pedalına basılmalıdır. → Ön kızdırma lambası sönerse, kontak anahtarını "II" konumuna getirin. Cihaz çalıştırılırsa kontak anahtarını bırakın.

Not: Marş motorunu asla 10 saniyeden uzun süre çalıştırmayın. Marş motorunu yeniden çalıştırmadan önce minimum 10 saniye bekleyin.

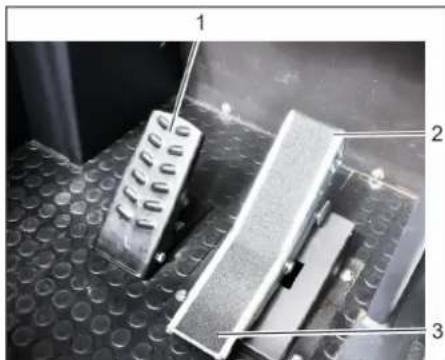

Cihazı sürme

1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri" → Motor devri ayarını tamamen ileri itin (çalışma devri). → Fren pedalına basın ve pedalı basılı tutun. → Park frenini çözün.

İleri sürme

→ Gaz pedalına "ileri" yavaşça basın.

Geriye doğru sürüş

△TEHLİKE

Yaralanma tehlikesi!

→ Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gerekirse yönlendirme yardımı alın. → Gaz pedalına "geri" yavaşça basın.

Sürüş durumu

→ Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. → Hidrolik sistemi zarar görebileceği için pedala sarsarak basmaktan kaçının. Rampa yokuşta güç düşüşü meydana gelirse sürüş pedalını hafifçe geri çekin.

Frenleme

→ Sürüş pedalını bırakın, cihaz kendiliğinden frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak desteklenebilir.

Engellerin üstünden geçilmesi

70 mm'ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ilerleyin. 70 mm'nin üstündeki sabit engellerin üstünden geçilmesi: → Engellerin üstünden sadece uygun bir rampayla geçilebilir.

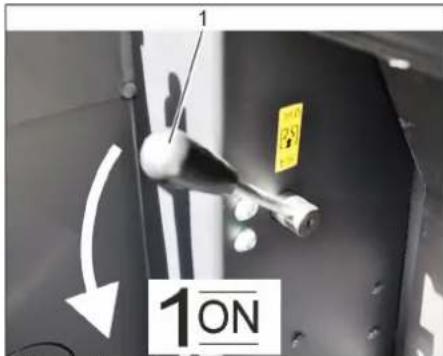

Süpürme modu:

TEDBİR

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekanizmasının zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir.

Uyarı: İnce toz bölgesindeki çalışmaların artması durumunda filtre daha sık temizlenmelidir.

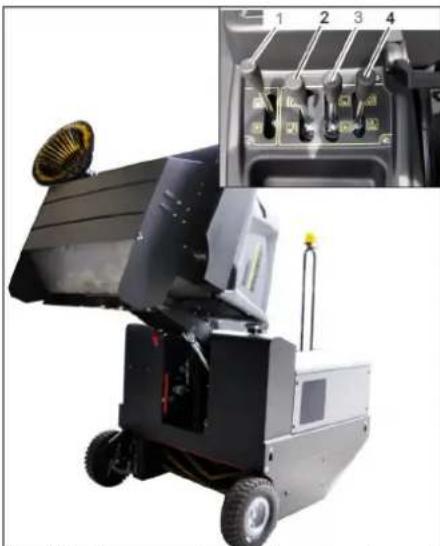

Kumanda kolu

1 Kumanda kolu Süpürme merdanesi 2 Kumanda kolu Süpürme haznesi 3 Kumanda kolu Yan fırça 4 Kumanda kolu Hazne kapağı

Kumanda kolu Süpürme merdanesi

→ Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır. → Süpürme merdanesi kumanda kolu (1) geriye doğru: Süpürme silindiri yükselir.

Kumanda kolu Süpürme haznesi

→ Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır. → Süpürme haznesi kumanda kolu (2) geriye doğru: Süpürme haznesi yükselir.

Kumanda kolu Yan fırça

→ Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. → Yan fırça kumanda kolu (3) geriye doğru: Yan fırça kalkar.

Kumanda kolu Hazne kapağı

→ Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne kapağı açılır. → Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne kapağı kapanır.

Kuru zemini süpürme

1 Fan kolu

açık/kapalı

Fanı çalıştırın. Yüzey temizliği sırasında: Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır. → Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. → Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner.

Nemli veya ıslak zeminleri temizlemek

→ Fanı kapatın. Yüzey temizliği sırasında: Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır. → Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. → Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner.

Süpürge haznesinin boşaltılması

TEHLİKE

Yaralanma tehlikesi!

→ Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır.

△TEHLİKE

Ezilme tehlikesi!

→ Asla boşaltma mekanizması çubuklarından tutmayın. Kaldırılmış haznenin altında durmayın.

△TEHLİKE

Devrilme tehlikesi!

→ Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın.

DİKKAT

Yaralanma ve hasar tehlikesi! → Boşaltma işlemi sırasında dönen süpürme merdanesi nedeniyle dışarı taşlar fırlayabilir.

Süpürme merdanesini ve yan fırçayı kumanda kollarıyla kaldırın, bunun için kumanda kollarını (1 ve 3) geriye itin. → Hazne kapağını kapatın, bunun için kumanda kolunu (4) geriye itin. → Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. → Toplama haznesine doğru yavaşça yaklaşın. → Park frenini kilitleyin. → Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. → Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı kumanda kolunu (4) geriye doğru çekin. → Park frenini çözün. → Yavaşça toplama haznesinden uzaklaşın. → Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin.

Cihazın kapatılması

→ Süpürme merdanesini ve yan fırçayı kumanda kollarıyla kaldırın, bunun için kumanda kollarını (1 ve 3) geriye itin. → Hazne kapağını kapatın, bunun için kumanda kolunu (4) geriye itin. → Motor devri ayarını tamamen arkaya çekin. → Fren pedalına basın ve pedala basılı tutun. → Park frenini kilitleyin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın.

Taşıma

△TEHLİKE

Yaralanma ve hasar tehlikesi!

→ Taşıma sırasında cihazın ağırlığına dikkat edin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincirlerle emniyete alın. → Cihazı tekerleklere takozlar koyarak emniyete alın. → Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEHLİKE

Yaralanma ve hasar tehlikesi! → Depolama sırasında cihazın ağırlığına dikkat edin.

Durdurma

Süpürme makinesi uzun süre boyunca kullanılmadığı zaman aşağıdaki hususları dikkate alın:

→ Süpürme makinesini düz bir yüzeye yerleştirin. → Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldırın. → Hazne kapağını kapatın. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin. → Süpürme makinesini kaymaya karşı emniyete alın. → Motor yağını değiştirin. → Don bekleniyorsa, soğutma suyunu boşaltın ve yeterli miktarda antifriz bulunup bulunmadığını kontrol edin. → Süpürme makinesini içten ve dıştan temizleyin. → Akü başlarını kapatın. → Aküyü şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin. → Aküyü örtün ve kısa devreye karşı koruyun.

Koruma ve Bakım

Genel bilgiler

TEDBİR

Hasar görme tehlikesi!

Toz filtreyi yıkamayın. Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. → Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tabidir. → Süpürme makinesini düz bir yüzeye yerleştirin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin.

Temizlik

TEDBİR

Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).

Cihazın iç temizliği

TEHLİKE

Yaralanma tehlikesi!

Toz koruyucu maske ve koruyucu gözlük takın. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın.

Cihazın dış temizliği

Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir.

Müşteri talebi sonucunda bakım

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servisine başvurulabilir.

Günlük bakım:

Yakıt deposunun doldurma seviyesini kontrol edin. → Motor yağı seviyesini kontrol edin. → Soğutma sıvısı genleşme kabındaki doluluk seviyesini kontrol edin. → Lastik hava basıncını kontrol edin. → Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Yakıt filtresini kontrol edin. → Santrifüj kuvvetli ayırıcıyı ve hava filtresini kontrol edin, ihtiyaç anında temizleyin. Tüm kumanda elemanlarına ait fonksiyonu kontrol edin. Cihaza hasar kontrolü yapın.

Haftalık bakım:

→ Radyatörü temizleyin. → Hidrolik yağ temizleyicisini temizleyin. → Hidrolik sistemi kontrol edin. → Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin.

→ Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin → Hazne kapağını kontrol edin ve yağlayın.

Her 50 çalışma saatinde bakım:

Dizel su ayırıcıdaki suyu boşaltın.

Aşınmaya göre bakım:

Sızdırmaz çıtaları değiştirin. Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Müşteri hizmeti talebi sonucunda bakım

50 çalışma saatinden sonra bakım:

Muayene kontrol listesine göre ilk bakımı müşteri hizmetlerine yaptırın.

250/500/1000/1500/2000 çalışma saatinden sonra bakım:

Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın.

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Karcher müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

Süpürme makinesini düz bir yüzeye yerleştirin. Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. Park frenini kilitleyin.

Genel güvenlik uyarıları

TEHLİKE

Yaralanma tehlikesi! → Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu → Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

Lütfen motor yağı, dizel ve benzinin çevreye yayılmasına izin vermeyin. Lütfen zemini koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

Akülerin Güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

i	Akü, kullanim kilavuzu ve araç kullanim kilavuzundaki uyarla- ra)dikkat edin!
	Koruyucu gozluk kullanin!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlikesi!
	Ates, kılıçüm, açık ileşve siga- ra igmek)yasaktır!
	Yaralanma tehlikesi!
	lik yarduı!
	Uyari notu!
	Taslıye edilmesi!
Pb	Aküyü;cöp bidonuna atmayın!

TEHLİKE

Patlama tehlikesi!

→ Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değiştirin.

△TEHLİKE

Patlama tehlikesi!

Herhangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi.

△TEHLİKE

Yaralanma tehlikesi!

→ Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

△TEHLİKE

Yangın ve patlama tehlikesi!

→ Sigara içmek ve açık ateş yasaktır.

→ Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

TEHLİKE

Yaralanma tehlikesi!

Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden doktora gidin. → Kirlenmiş giysileri suyla yıkayın.

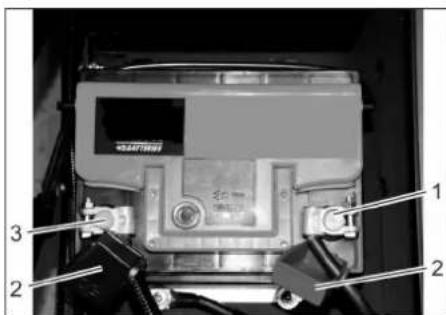

Akünün takılması ve bağlanması

1 Artı kutup

2 Kutup başı kapağı

3 Eksi kutup

→ Aküyü tutucu konumuna getirin. → Tutucuları akünün zeminine sıkıca takın. → Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. → Kutup terminalini eksi kutba (-) bağlayın. → Kutup kapaklarını yerleştirin. → Akü kutuplarında ve kutup terminallerinde kutup koruyucu gresle yeterli düzeyde koruma kontrolü yapın.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

TEDBİR

Hasar görme tehlikesi!

Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin. Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir numune alın.

Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. - Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Asit numunesini tekrar aynı hücreye dökün. → Çok düşük sivi seviyesinde hücreleri damıtılmış suyla işarete kadar doldurun. → Aküyü şarj edin. Hücre bağlantılarını takın.

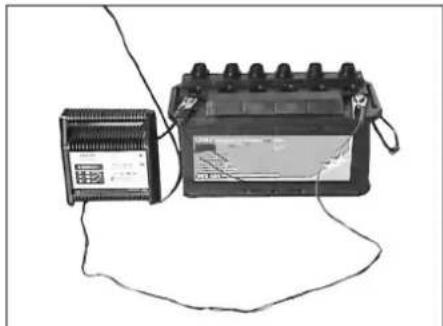

Aküyü şarj edin

△TEHLİKE

Yaralanma tehlikesi!

→ Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın.

△TEHLİKE

Hasar görme tehlikesi!

→ Aküyü sadece uygun bir şarj cihazıyla şarj edin.

Tüm hücre bağlantılarını sökün. (sadece bakım gerektirmeyen aküde) → Şarj cihazının artı kutup kablosunu akünün artı kutup girişiyle bağlayın. → Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın. → Elektrik fişini takın ve şarj cihazını çalıştırın. → Aküyü olabildiğince düşük şarj akımıyla şarj edin. → Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesinden ve daha sonra aküden ayırın. Hücre bağlantılarını takın. (sadece bakım gerektirmeyen aküde)

Akünün sökülmesi

→ Kutup terminalini eksi kutuptan (-) sökün. → Kutup terminalini artı kutuptan (+) sökün. → Tutucuları akünün tabanından gevşetin. → Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemelere göre tasfiye edin.

Motor yağı seviyesinin kontrol edilmesi ve yağ eklenmesi

△TEHLİKE

Yanma tehlikesi!

→ Motoru soğumaya bırakın. → Motor yağı seviyesinin kontrolünü en erken 5 dakika motorun stop edilmesinden sonra uygulayın.

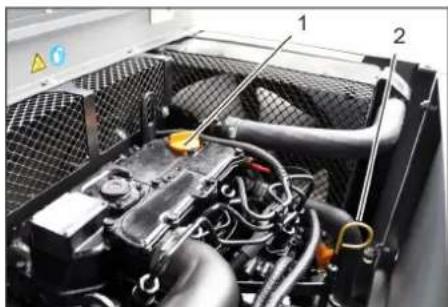

1 Yağ doldurma kapağı (motor)

2 Yağ ölçüm çubuğu

→ Yağ ölçüm çubuğunu dışarı çıkarın. → Yağ ölçüm çubuğunu silin ve tekrar takın. → Yağ ölçüm çubuğunu dışarı çıkarın. → Yağ seviyesini okuyun. → Yağ ölçüm çubuğunu tekrar içeri takın.

- Yağ seviyesi "MIN" ve "MAX" işareti arasında olmalıdır. - Yağ seviyesi "MIN" işaretinin altındaysa, motor yağı ekleyin. - Motora "MAX" işaretinin üzerinde yağ doldurmayın. → Yağ doldurma kapağını sökün. → Motor yağını doldurun. Yağ cinsi için teknik bilgiler bölümüne bakın. → Yağ doldurma kapağını kapatın. En az 5 dakika bekleyin. → Motor yağı seviyesini kontrol edin.

Motor yağı ve motor yağ filtresinin değiştirilmesi

TEDBİR

Sıcak motor yağı nedeniyle yanma tehlikesi!

→ Motoru soğumaya bırakın. En az 6 litre motor yağına uygun bir toplama kabı hazırda bulundurun. → Motoru soğumaya bırakın.

→ Yağ boşaltma vidasını sökün. → Yağ doldurma kapağını sökün. → Yağı boşaltın.

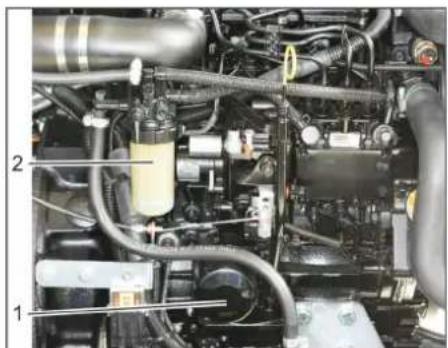

1 Motor yağı filtresi 2 Yakıt filtresi → Yağ filtresini sökün. Yuvayı ve sızdırmazlık yüzeylerini temizleyin. Yeni yağ filtresinin contasına montajdan önce yağ sürün. Yeni yağ filtresini takın ve elinizle sıkın.

→ Yeni conta dahil olmak üzere yağ tapasını vidalayın. Sıkma torku 25 Nm → Motor yağını doldurun. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın. → Yağ doldurma kapağını kapatın. → Motoru yaklaşık 10 saniye boyunca çalıştırın. → Motor yağı seviyesini kontrol edin.

Yakıt filtresinin kontrol edilmesi

Yakıt filtresine kirlenme kontrolü yapın. İhtiyaç anında yakıt filtresini ve filtre muhafazasını temizleyin, gerekirse yakıt filtresini değiştirin.

Yakıt filtresinin değiştirilmesi

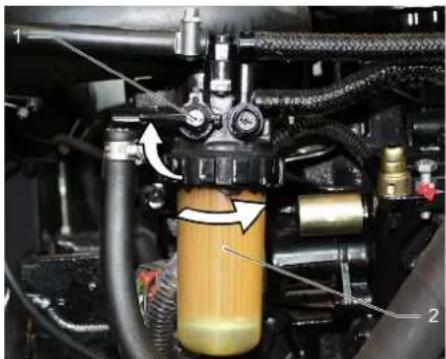

Yakıt musluğu

2 Yakit filtresi

Yakit musluğunu kapatın. Yakit filtresini sökün ve değiştirin.

1 Yakit musluğu

2 Yakit filtresi

NOT

Montajdan önce yakit filtresine dizel yakit doldurun.

Yeni yakit filtresini vidalayın. Yakit filtresini 20 Nm torkla sıkın. Yakit musluğunu açın.

Dizel yakit su ayırıcıdaki kondensatın boşaltılması

1 Yakit musluğu 2 Separator kabı 3 Su ayırıcı. Yakit musluğunu kapatın. → Separator kabını sökün ve boşaltın. → Separator kabını vidalayın. Yakit musluğunu açın.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi

NOT

Süpürme haznesi kaldırılmamış olmalıdır. → Motor kapagını açın.

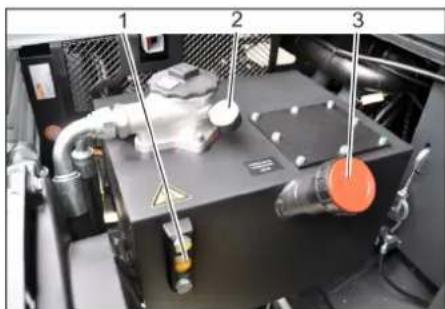

1 Görüş camı 2 Manometre 3 Yağ doldurma deliğinin vidalı tapası. → Hidrolik yağı seviyesini kontrol camından kontrol edin. - Yağ seviyesi "MIN" ve "MAX" işareti arasında olmalıdır. - Yağ seviyesi "MIN" işaretinin altındaysa, hidrolik yağı ekleyin. → Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin. → Hidrolik yağı ekleyin. Yağ çeşidi için teknik bilgiler bölümüne bakın. → Yağ dolum deliğinin kapağını vidalayın. NOT

Manometre yüksek bir hidrolik yağı basıncı gösterirse, hidrolik yağı filtresi Karcher müşteri hizmetleri tarafından değiştirilmelidir.

Hidrolik sisteminin kontrol edilmesi NOT

Hidrolik sisteme sadece Karcher müşteri hizmetleri tarafından bakım yapılmalıdır.

→ Park frenini kilitleyin. → Motoru çalıştırın. Tüm hidrolik hortumları ve bağlantıları sızdırmazlık kontrolü yapın.

Radyatörün kontrol edilmesi ve bakımı

TEHLİKE

Yanma ve haşlanma tehlikesi!

Radyatörü en az 20 dakika soğumaya bırakın. → Genleşme kabındaki soğutma suyu seviyesini kontrol edin (su seviyesi MIN ve MAX arasında olmalıdır). Radyatör lamellerini temizleyin. Radyatör hortumları ve bağlantılarda sızdırmazlık kontrolü yapın. → Ventilatörü temizleyin.

Döner silindirin kontrolü

→ Motoru çalıştırın. → Süpürme haznesini son konuma kadar kaldırın. → Motoru stop edin. → Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çıkarın. Emniyet çubuğunu dışarı alın. → Motoru çalıştırın. → Süpürme haznesini son konuma kadar indirin. → Motoru stop edin.

Döner silindirin değiştirilmesi

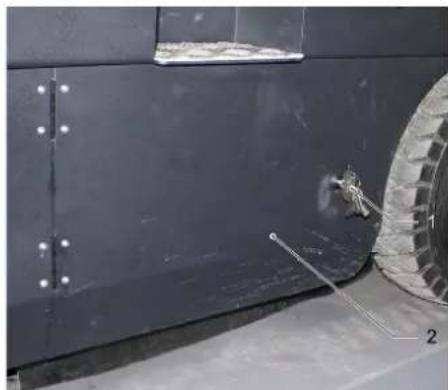

1 Anahtar 2 Yan kaplama → Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin. Yan kaplamayı anahtarla açın.

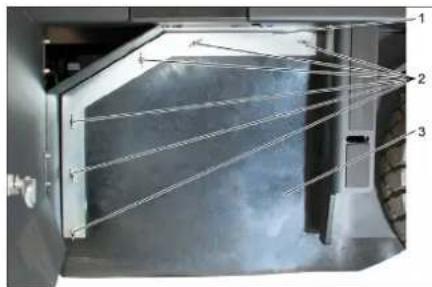

1 Tutma kolu 2 Kanatlı somun 3 Yan conta

Kelebek somunları sökün. → Tutma kolunu çıkarın. → Tutucu saçtaki kelebek somunları yan contadan sökün ve tutucu saçı çıkarın. → Yan contayı dışarı doğru katlayın. → Süpürme merdanesi yuvasının sabitleme civatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkarın.

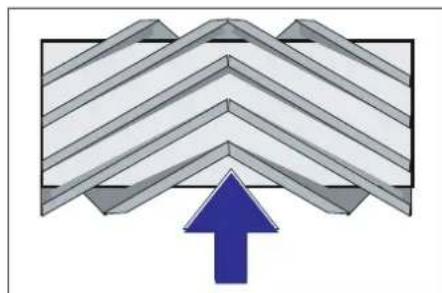

Süpürme silindirinin montaj konumu (süpürme yönü) (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırçanın konumuna dikkat edin.

→ Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salıncağın eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

→ Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı süpürme makinesini düz ve kaygan bir zeminde sürün. → Süpürme merdanesini kumanda koluyla indirin ve çalıştırın (yaklaşık 10 saniye). Döner silindiri kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin.

Süpürme aynasının şekli, 80-85 mm genişliğinde eşit bir kare oluşturmalıdır.

Süpürme aynasını ayarlayın

1 Yay

2 Ayar somunu 3 Kontra somun 4 Dişli çubuk

→ Ayar vidasının ayarını değiştirerek süpürme yüzeyi konumunu ayarlayın. → Süpürme aynasını kontrol edin.

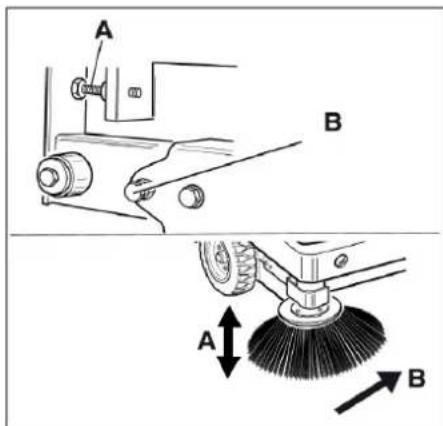

Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması

→ Lastik hava basıncını kontrol edin. → Yan fırçaları kaldırın. Toz veya kireçle kaplı süpürme makinesini düz ve kaygan bir zeminde sürün. → Yan süpürgeyi kol ile indirin ve yaklaşık 10 saniye çalıştırın. → Yan fırçaları kaldırın. Cihazı geriye doğru sürün. → Süpürme aynasını kontrol edin.

Süpürme yüzeyinin genişliği 40-50 mm arasında olmalıdır.

Süpürme yüzeyini iki ayar vidasıyla düzeltin. → Süpürme aynasını kontrol edin.

Yan contaların ayarlanması

△TEHLİKE

Yaralanma tehlikesi!

→ Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. → Lastik hava basıncını kontrol edin. → Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyeti).

1 Emniyet çubuğu tutucusu

2 Emniyet çubuğu

→ "Süpürme silindirinin değiştirilmesi" bölümünde açıklandığı gibi yan kaplamayı açın. → 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sacdan gevşetin. → Tabana 1 - 3 mm mesafeye gelene kadar yan contayı aşağı doğru bastırın (uzun delik). → Tutucu sacları vidalayın. → İşlemi cihazın diğer tarafında tekrarlayın.

Lastik hava basıncının kontrol edilmesi

→ Süpürme makinesini düz bir yüzeye park edin. Hava basınç kontrol cihazını lastik valfe bağlayın. Hava basıncını kontrol edin ve gerektiğinde basıncı düzeltin. İzin verilen lastik hava basıncı için Teknik Bilgiler bölümüne bakın.

Toz filtresinin elle temizlenmesi

→ Manuel filtre temizlemeyi çalıştırın.

Toz filtresinin kontrol edilmesi/değiştirilmesi

△UYARI

Yaralanma tehlikesi!

Filtre sisteminde çalışırken toz koruyucu maske takın. İnce tozlarla uğraşırken güvenlik talimatlarını dikkate alın. Toz filtresini filtre temizleme tuşuyla temizleyin. → Süpürge haznesini boşaltın.

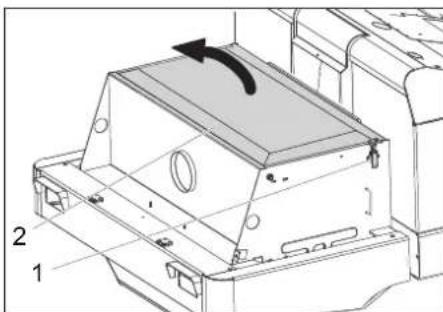

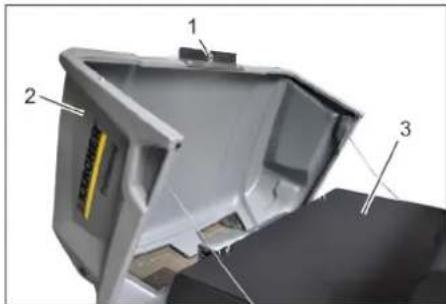

1 Cihaz kapağının kilidi

2 Cihaz kapağı

3 Filtre kapağı

Kilidi açın, bunun için yıldız kollu civatayı çevirin. Cihaz kapağını öne doğru katlayın.

Toz filtresi sadece Karcher müşteri hizmetleri tarafından değiştirilmelidir. Filtre kapağını yerleştirin ve kilitleyin.

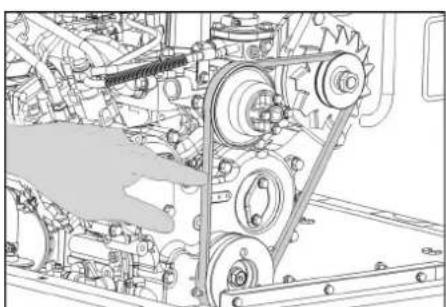

V kayışının kontrol edilmesi ve ayarlanması

V kayışı, 10 kg basınçta yaklaşık 7-9 mm esnemelidir.

V kayışı gerilimini yetkili müşteri hizmetlerine ayarlatın.

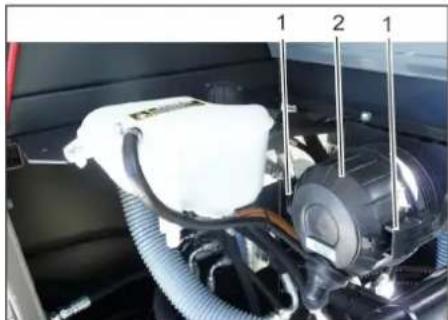

Hava filtresinin kontrol edilmesi ve değiştirilmesi

1 Kilit

2 Hava filtresi muhafazası

Hava filtresi muhafazasını çıkarın. Hava filtresi elemanını değiştirin. Uyarı: Montaj pozisyonu, üfleme deliği aşağı gelecek şekildedir (bkz. Şekil).

Santrifüj kuvvetli separatörün temizlenmesi

1 Kanatlı somun

2 Santrifüj kuvveti ayırıcı

Kelebek somunu santrifüj kuvvetli ayırıcıdan çevirin. → Santrifüj kuvvetli ayırıcıyı temizleyin.

Soğutma sıvısı seviyesinin kontrol edilmesi

1 Soğutma sıvısı genleşme kabı

→ Doluluk seviyesini motor soğukken kontrol edin. → Soğutma sıvısı genleşme kabındaki doluluk seviyesini kontrol edin.

Doğru soğutma sıvısı seviyesi üst ve alt işaret arasında olmalıdır.

Tırtıllı somunu sökün. → Sigorta kutusunun kapağını açın. → Sigortaları kontrol edin. → Arızalı sigortaları yenileyin.

Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın.

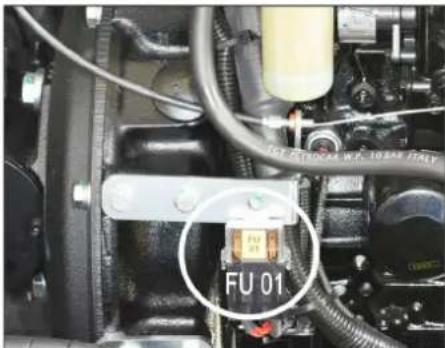

Not: FU 01 sigortası motor bölmesinde yer alır.

FU 01 Ana sigorta 60 A
FU 02 Korna Hidrolik yüzüncü su	20 A
FU 03 Emniyet rölesi Çok fonksiyonlu göster-ge	10 A
FU 04 Tepe lambasi 5 A
FU 05 Emniyet rölesi ZamanGPCİkmesi	25 A
FU 06 Kabin aydinlatması Cam sileççi	10 A
FU 07 Yakit pompası 10 A
FU 08 Zaman rölesi Koltuk kontak",[şalteri]	3 A
FU 09 Sol aydinlatma 7,5 A
FU 10 Şağ aydinlatma 7,5 A
FU 11 Ön calisma lambasi (kısa far)	10 A
FU 12 Karaışımsi sistemi 25 A
FU 13 Gerihareket sinyali 5 A

Arizalarda yardu
Ariza Arizanin giderlmesi
Cihaz calistirilamıyor Sürucu koltuş	una oturun, koltuk kontakcastleıktenpalina basilmaldir.
	Motoru calistirmak icin frem pedalina basilmaldir.
	Aküyü Şarj edin ya daagreeistrin
	Yakut doldurun, yakultsistemindeki havayı alın
	Yakut filtresiniagreeistrin
	Yakut hat sistemi,baçantilarikontrol edin ve gerekirse onarin
	Kärcher-müstleri hizmetini bilgilendirin
Motor düzensiz calisıyor Hava filtre	sini temizleyin veyafiltre kartoşunuagreeistrin
	Yakut hat sistemi,baçantilarikontrol edin ve gerekirse onarin
	Kärcher-müstleri hizmetini bilgilendirin
Motor asiri isinmigi Soğutma suyu	ekleyin
	Radyatürü yıkayın
	V kayınsı gerin
	Kärcher-müstleri hizmetini bilgilendirin
Motor calisıyor,ancak cihaz sade- ce yavaş hareket ediyor ya daHCI hareket etmiyor	Park freniniözün
	Gaz kolunu tamamen one(yüksek devir) itin.
	İçeri sanlımigi bantlarve ipler,açırindankontrol edin.
	Kärcher-müstleri hizmetini bilgilendirin
Hidrolithe islik sesi Hidrolik yağ)e	eyin
	Kärcher-müstleri hizmetini bilgilendirin
Firçalar sadece yavaş:dönüyor ya daHCI:dönmöyar	Gaz kolunu tamamen one(yüksek devir) itin.
	Içeri sanlımigi bantlarve ipler,açırindankontrol edin.
	Kärcher-müstleri hizmetini bilgilendirin
Firça bölgesindeki emme kuvvetiaz ya daHCI emme kuvveti yok	Toz filtresini kontrol edin,temizleyin veyaagreeistrin.
	Kärcher-müstleri hizmetini bilgilendirin
Cihaz toz kaldirıyor Yan contaların	ayarlanması
	Fani calistirin
	Toz filtresini kontrol edin,temizleyin veyaagreeistrin.
	Filtre contalarındeğistirin
	Hazne kağanineçın.
	Kärcher-müstleri hizmetini bilgilendirin
Süpürme unitesinde:süpürülen malzeme kalıyor	Süpürge haznesini boşaltın
	Toz filtresini kontrol edin,temizleyin veyaagreeistrin.
	Süpürme silindiriniagreeistrin
	Süpürme aynasınyarlayın
	Süpürme haznesinin seritcontalarındeğistirin
	Süpürme silindirindekiblokajkaldırın
	Hazne kağanineçın.
	Kärcher-müstleri hizmetini bilgilendirin
Süpürme haznesi kalkmıyor ya da inmiyor	Gaz kolunu tamamenone(yüksek devir) itin.
	Kärcher-müstleri hizmetini bilgilendirin
Hazne kağanineçın.	Işteri hizmetini bilgilendirin
Hidrolik hareket ettirilen parçalarda calisma arizaları	Kärcher-müstleri hizmetini bilgilendirin

Teknik Bilgiler
		KM 150/500 R D Classic
Cihaz bilgiler
Sürüş hizi, ileri km/h 12
Sürüş hizi, geri km/h 12
Tirmanma kapasitesi (max.) % 18
Yan sümürge olmayan yüzeyGPCU m	2/h 14400
Yan fırçalarla birlikte yüzeyGPCU m	2/h 18000
Yan sümürgeleri olmayan calisma genişligi mm 1200
Yan fırçalarla birlikte calisma genişligi mm 1500
Su damla korumalı koruma Türü -- IPX 3
Depo doluyken kullanım suresi h 6,5
Motor
Tip: -- YANMAR 3TNV76A
Motor dūzeni	-- 3 silindir dōt zamanlı dizel motor
CO-AB yönnetmeliği 2016/1628 (seviye V) ölcüm prosedürüne güre emisyon	g/kWh	932,0
Soğutma Türü	-- Su soğutma
Dönme yönü	-- Saat yönünin tersine.Doğru
Cap	mm 70
Strok	mm 82
Motor hacmi	cm³	1116
Yağ miktari	I	3,5
Calisma devri	1/min	2500
Maksimum devir	1/min	2500
Rölanti devri	1/min	1300
Maksimum Günc kW/PS 15,8 / 21,5
2400-2900 d/dakikada azami tork	Nm	84,1
Yağ filtresi	-- Filtre kartuşu
Hava filtresi	-- lç filtre kartuşu, dis filtre kartuşu
Yakit filtresi	-- Filtre kartuşu
Elektrik sistemi
Akü	V, Ah	12, 62
Alternator, trifaze akim	V, A	12, 55
Marş motoru	-- Elektrikl marşmotoru
Hidrolik sistemi
Komple hidrolik sistemindeki yalık;miktari	I	35
Hidrolik deposundaki yalık;miktari	I	28
Yağ türleri
Motor (25 °C üzerinde)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 mA 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (0 °C-altinda)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidrolik	-- HV 46
Süpürme haznesi
Maksimum boşaltma yükseligi	mm 1470
Süpürge haznesinin hacmi	I	500
Süpürme silindir
Döner silindir capi	mm 380
Döner silindir genişligi	mm 1200
Devir	1/min	360
Süpürme yüseyi	mm 80
Yan服从a
Yan sümürge capi	mm 600
Devir (kademesiz)	1/min	0 - 54
Lastik
Ön ebatlar	-- 5.00-8 10PR
Arka ebatlar -- 4.00-8 8PR
Frenler
Ön tekerlekler -- mekanik
Arka tekerlek -- hidrostatik
Filtre ve emme sistemi
Motor Düzeni -- Cep滤etre
Devir 1/min 2900
Înce toz filtresi滤tre yüzeyi m	2	7
Emme sistemin nominalvakumu mbar 18,5
Emme sistemin nominal hacim akimi m	3/h 1650
Karıştirma sistemi -- Elektrik motoru
Çevre kosulları
Sıçakkı	°C	-5 ila +40
Hava nemi,çi ile ile,islanmam)..		0 - 90
60335-2-72'a Göre belirlenendehyerlener
Ses emisyonu
Ses basinci seviyesi LpA	dB(A)	80
Güvensizlik KpA	dB(A)	3
Ses basinci seviyesi LwA + Güvensizlik KwA	dB(A)	102
Cihaz titresimleri
El-kol titresimdehyeri	m/s2	1,3
Yuva	m/s2	1,2
Güvensizlik K	m/s2	0,2
Ölcüler ve ağırliklar
Uzunluk x Genişlik x Yükseklik	mm	2442x1570x1640
Sağ:dönme çapı	mm	1515
Sol:dönme çapı	mm	1600
Boş:ağırlik	kg	1394
Müsaade edilen toplam ağırlik	kg	2240
İzin verilenaks:yükü,ön	kg	1408
İzin verilenaks:yükü,arka	kg	832
Yakı deposu hacmi,dizel	l	26
Teknik:içüzlik yapma hakki,sak;lir!

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildirir. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi Oturma cihazı

Tip: 1.186-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Kullanılmış ulusal standartlar

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 99

Garanti edilen: 102

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu: S. Reiser

Alfred Kärcher SE & Co. KG
