Typ produktu	Průmyslová samojízdná zametačka s dieselovým motorem
Značka / Model	Kärcher KM 150500 R D Classic
Rozměry (D x Š x V)	2442 x 1570 x 1640 mm
Hmotnost prázdného stroje	1394 kg
Celková přípustná hmotnost	2240 kg
Pohon	Dieselový motor YANMAR 3TNV76A, 3 válce, 15,8 kW (21,5 k)
Objem palivové nádrže	26 l (nafta)
Maximální rychlost	12 km/h (vpřed i vzad)
Maximální přípustný sklon	18 % ve směru jízdy
Šířka zametání	1200 mm (bez bočních kartáčů) / 1500 mm (s bočními kartáči)
Objem prachové nádoby	500 l
Výška vysypání nádoby	1470 mm
Filtrační systém	Kapsový filtr s ručním čištěním, filtrační plocha 7 m²
Tlak v pneumatikách (přední/zadní)	Přední: 5.00-8 10PR / Zadní: 4.00-8 8PR (přesné hodnoty viz návod)
Baterie	12 V, 62 Ah
Hlukové emise	Hladina akustického tlaku LpA 80 dB(A), LWA 102 dB(A)
Stupeň krytí	IPX3
Běžná údržba	Denní kontrola hladiny oleje, paliva, chladicí kapaliny, tlaku v pneumatikách, opotřebení kartáčů
Čištění	Nepoužívejte proud vody ani vysokotlaký čistič; vnější čištění vlhkým hadříkem s jemným čisticím prostředkem; prachový filtr se nesmí prát
Bezpečnost	Parkovací brzda, spínač sedadla, zastavení motoru při opuštění sedadla, ochrana proti popálení a rozdrcení
Náhradní díly / Opravitelnost	Používejte výhradně schválené příslušenství a náhradní díly Kärcher; opravy provádí autorizovaný servis
Záruka	Záruční podmínky dle země a prodejce; uschovejte doklad o koupi
Normy shody	Směrnice EU, normy EN 60335-1, EN 55012, EN 55014-2

Často kladené otázky - KM 150500 R D Classic Kärcher

Jak nastartovat zametačku?

Posaďte se na sedadlo (bezpečnostní spínač), zatáhněte parkovací brzdu, posuňte ovladač otáček motoru o 1/3 dopředu, otočte klíč do polohy předehřevu (dokud nezhasne kontrolka), poté do polohy II a přitom držte sešlápnutý pedál brzdy. Nestartujte déle než 10 sekund.

Jak vysypat nádobu na prach?

Na rovném povrchu zvedněte rotační kartáč a boční kartáč, zavřete klapku sběrače, poté zvedněte nádobu na prach. Postavte vozidlo poblíž kontejneru, zatáhněte brzdu, otevřete klapku pro vysypání, zavřete ji a pak spusťte nádobu.

Jaký typ paliva použít?

Používejte naftu (diesel). Nikdy netankujte v uzavřeném prostoru, bez kouření a otevřeného ohně. Nádrž má objem 26 litrů.

Jaká je doporučená frekvence údržby?

Denní kontroly: hladiny, tlaky, opotřebení kartáčů. Týdenní údržba: čištění chladiče a olejového chladiče. Každých 50 hodin: vypustit vodu z dieselového separátoru. Větší údržby (250/500/1000 h) musí provést servis Kärcher.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda sedíte na sedadle, zda je sešlápnutý brzdový pedál, zda je baterie nabitá, zda je palivo a zda není ucpaný palivový filtr. Pokud problém přetrvává, kontaktujte servis Kärcher.

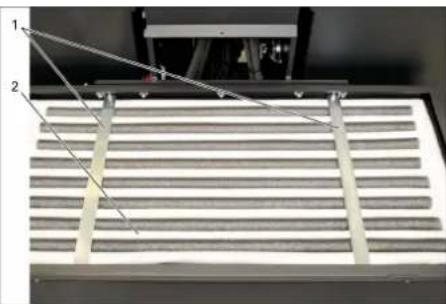

Jak vyčistit prachový filtr?

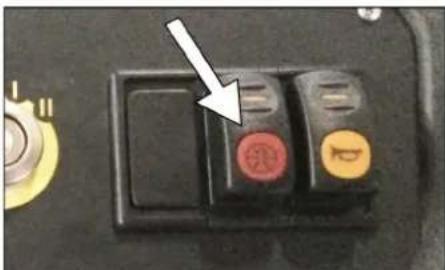

Stiskněte tlačítko ručního čištění filtru. Pro výměnu filtru kontaktujte servis Kärcher. Prachový filtr nikdy nemyjte.

Jaká jsou důležitá bezpečnostní opatření?

Používejte chrániče sluchu (vysoká hladina hluku). Nepoužívejte v oblastech s nebezpečím výbuchu. Nezametajte hořlavé kapaliny, reaktivní kovové prachy nebo žhavé předměty. Před údržbou vypněte motor a vytáhněte klíč.

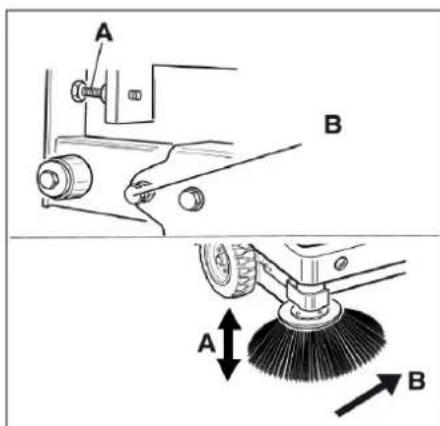

Jak nastavit stopu zametání?

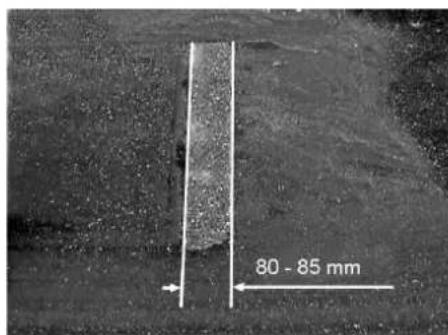

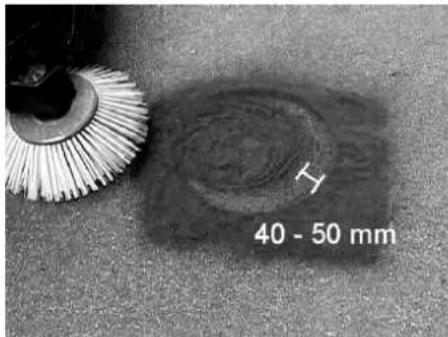

Zkontrolujte tlak v pneumatikách, poté spusťte rotační kartáč na prašný povrch a nechte jej 10 sekund otáčet. Stopa by měla být obdélník široký 80 až 85 mm. V případě potřeby seřiďte nastavovací šroub.

Lze zametačku používat na svazích?

Ano, ale sklon nesmí překročit 18 % ve směru jízdy a 10 % bočně. Na nestabilním povrchu může stroj převrátit. Přizpůsobte rychlost podmínkám.

Jak přepravovat zametačku?

Dodržujte hmotnost (1394 kg prázdná). Vypněte motor, vytáhněte klíč, zatáhněte parkovací brzdu. Připevněte stroj k úchytným bodům (4x) pomocí popruhů. Použijte klíny pod kola. K vykládání nepoužívejte vysokozdvižný vozík.

NÁVOD K OBSLUZE KM 150500 R D Classic Kärcher

Obecná upozornění. CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k

obsluze. CS 1

Symboly na zařízení CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny CS 2

Bezpečnostní pokyny pro

obsluhu CS 2

Bezpečnostní pokyny pro

jízdní provoz.. CS 2

Zařízení se spalovacím mo

torem CS 2

Přístroje s horním vyprazd-

ňováním .CS2

Přístroje s ochrannou stře-

chou pro řidiče .CS 2

Bezpečnostní pokyny pro

přepravu přístroje....CS2

Bezpečnostní pokyny pro

péči a údržbu .CS 3

Funkce. CS 3

Pokyny pro vykládku .CS 3

Ovládací a funkční prvky . . . . CS 4

Obrázek zametacího stroje CS 4

Ovládací panel.. .CS 4

Pedály CS 4

Zámek zapalování/funkční

klávesy. CS 4

Ovládací páka .CS 4

Kontrolka a displej.....CS 5

Před uvedením do provozu ..CS 5

Aretujte/povolte parkovací

brzdu .CS5

Pohyb zametacího stroje

bez vlastního pohonu..CS 5

Pohyb zametacího stroje s

vlastním pohonem .CS 5

Uvedení do provozu .CS5

Obecná upozornění...CS 5

Zkušební a údržbové práce CS 5

Natankujte CS 5

Provoz .CS5

Nastavení sedadla CS 5

Startování zařízení CS 5

Vyprázdnění nádoby na nečistoty CS 5

Ošetřování a údržba CS 7

Obecná upozornění CS 7

Čištění CS 7

Intervaly údržby CS 7

Údržba CS 7

Technické údaje CS 14

EU prohlášení o shodě 15

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, spojte se se svým prodejcem.

• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nevhazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětovnému zhodnocení. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.

Motorový olej, motorová nafta a benzin nesmí ohrozit životní prostředí. Chraňte půdu a provádějte ekologickou likvidaci použitého oleje.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

△NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k

obsluze

△NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečím, které má za následek těžká fyzická zranění nebo usmrcení.

△VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mohla mít za následek těžká fyzická zranění nebo usmrcení.

△UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpeci popáleni o horké plochy! Préd praticá na zaříze-ní nechte vyfukovy systém dostatečné vychladnout.
	Práce na zařízení provádejte vždy ve vchodněch rukavicích.
	Nebezpeci poumžděné prí sevěné mezi pohyblíve Časti vozidla.
	Nebezpeci Úrazu prí styku s pohyblívými dily. Nevkládejte ruce.
	Nebezpeci požáru. Nevysá-vejte hoříci Či doutnajici prědměty.
	Uchycení ŧétrězu / uvázání je-rajbu
0.8 MPa 8.0 bar	Tlak v pneumatíkácch (max)
	Uchytné body pro zvedák.
	Maximální sklon podkladu prí jízdě se zdvíženou námobou na zametené nečistoty.
	Ve směru jízdy jezděte pouze do stoupány 18%.
	Nebezpeci poškození! Prachový filtr nemyjte.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech, např. v následujících odvětvích:

Parkoviště, Výrobní zařízení, Logistické objekty, Hotel, Maloobchod, Skladovací prostory, Chodníky. Zametací stroj používejte výhradně v souladu s údaji tohoto návodu k obsluze. Jakékoli použití překračující tento rámec platí za použití, jež není v souladu s určením. Za škody vzniklé takovým používáním výrobce neručí; rizika za ně nese uživatel sám. Na přístroji neprovádějte žádné úpravy. Zametací stroj je určen pouze pro povrchy uvedené v provozním návodu. → Najíždějte smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemette/nenasávejte jakékoli hořlaviny či zápalné látky, jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla. K tomu patří benzín, ředidla barev nebo topné oleje, které při smísení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, neředěné kyseliny nebo rozpouštědla, která napadají materiály použité na přístroji. → Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. → Nikdy přístrojem nemette/nenasávejte hořící či doutnající předměty! → Přístroj není vhodný pro uklízení látek ohrožujících zdraví. → Zařízení se nesmí používat v uzavřených prostorách. Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! → Je nepřípustné brát s sebou doprovodné osoby. Strkat/tahat nebo přepravovat předměty není tímto přístrojem dovoleno.

Vhodné podlahy

Nebezpečí poškození sluchu. Při práci s přístrojem noste bezpodmínečně vhodnou ochranu sluchu.

Bezpečnostní pokyny pro obsluhu

Přístroje s pracovními zařízeními musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. Používáte-li přístroj v nebezpečných prostorech (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorech, ve kterých hrozí nebezpečí exploze!

NEBEZPEČÍ

Nebezpečí úrazu!

Nepoužívejte přístroj bez ochranného přístřeší proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty. Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti. Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční. Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! Nikdy přístroj nenechávejte bez dozoru, je-li zapnutý. Obsluha smí přístroj opustit teprve tehdy, když vytáhne klíč (inteligentní klíč) a přístroj je zajištěn proti samovolnému pohybu. Aby se zabránilo použití zařízení neoprávněnou osobou, je třeba vždy vyndat klíč. Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

Bezpečnostní pokyny pro jízdní provoz

NEBEZPEČÍ

Hrozí nehoda, nebezpečí úrazu!

Rychlost jízdy musíte přizpůsobit daným poměrům. Nebezpečí převrácení při přílišných stoupáních. Ve směru jízdy jezděte pouze do stoupání 18 %. Nebezpečí převrácení při nestabilním podkladu. S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu. Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10 %.

Zařízení se spalovacím motorem

Pozor!

Nebezpečí poranění! Výfuk se nesmí zavírat. → Nad výfukový otvor se nenahýbejte ani do něj nesahejte (nebezpečí popálení). → Hnacího motoru se nedotýkejte ani na něj nesahejte (nebezpečí popálení). → Výfukové plyny jsou jedovaté a zdraví škodlivé, nesmějí být vdechovány. → Motor vyžaduje po vypnutí doběh v trvání asi 3-4 vteřin. Během tohoto intervalu se držte v dostatečné vzdálenosti od prostoru pohonu.

Přístroje s horním vyprazdňováním

△ NEBEZPEČÍ

Nebezpečí úrazu!

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelné) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

Bezpečnostní pokyny pro přepravu přístroje

Dbejte na hmotnost přístroje při přepravě. → Při přepravě přístroje odpojte akumulátor a přístroj upevněte.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. → Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. → Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod). Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. → Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

• Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál.
• Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

NEBEZPEČÍ

Dbejte na hmotnost přístroje při přepravě! → Nepoužívejte vysokozdvižný vozík, zařízení se přitom může poškodit.

Hmotnost bez nákladu (bez do-plnkové sady)	1394 kg*
* Pokud jsou prímontovány doplnkové sady je hmotnost vyší o priślušnou hod-notu.

→ Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! → Při používání rampy dodržujte následující: Světlá výška nad zemí 70 mm.

Ovládací a funkční prvky

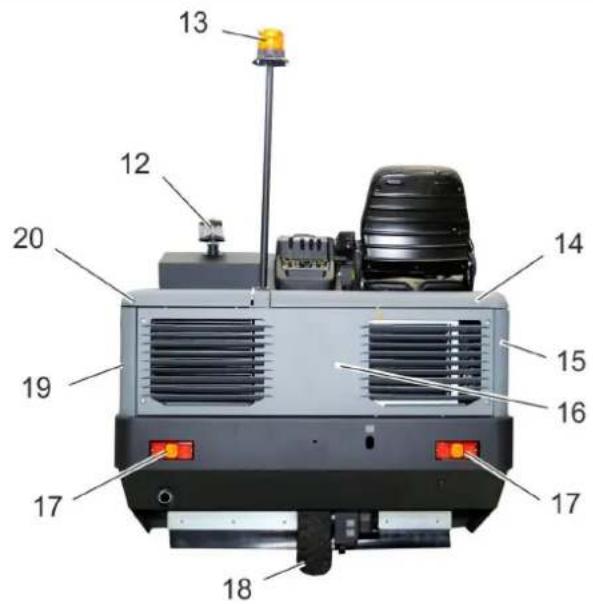

Obrázek zametacího stroje

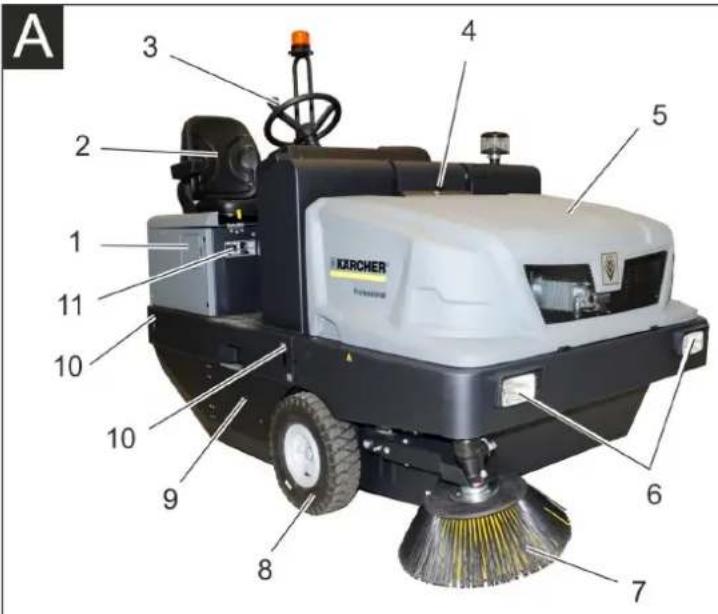

ilustrace A

1 Víko nádrže 2 Sedadlo (s kontaktním spínačem sedadla) 3 Volant 4 Zajištění kapoty 5 Kryt přístroje 6 Pracovní osvětlení vpředu (volitelné) 7 Boční smetáky, vpravo 8 Přední kolo 9 Zametací válec 10 Uvazovací body (4x) 11 Typový štítek 12 Odstředivý odlučovač 13 Otočná výstražná svítilna 14 Kapota přístroje vpravo 15 Zakrytí, vpravo 16 Obložení 17 Pracovní osvětlení vzadu (volitelné) 18 Zadní kolo 19 Zakrytí, vlevo 20 Kapota vlevo (kapota motoru)

Volitelné vybavení

Kabina Šridicna na ochranu proti povětmosti	2.851-686.0
Pracovni osvětlení 2.852-082.0
Boční smetáky, vlevo 2.851-274.0

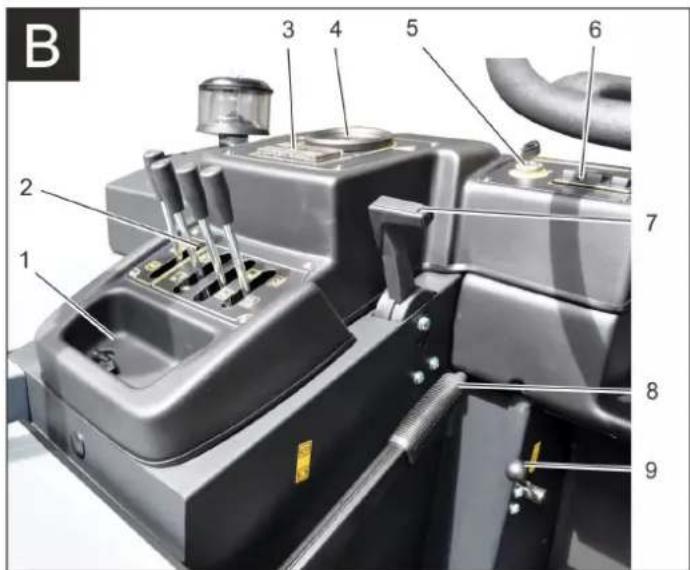

Ovládací panel

ilustrace

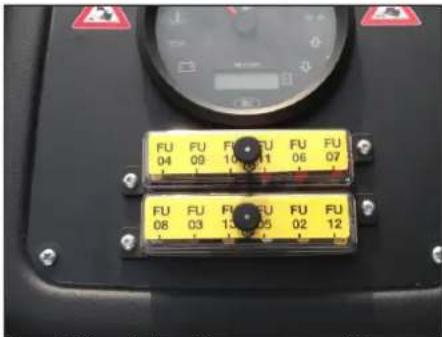

1 Úložná schránka 2 Ovládací páka 3 Pojistky 4 Kontrolky a displeje 5 Zámek zapalování 6 Funkční tlačítka 7 Seřízení otáček motoru Plynový pedál 8 Parkovací brzda 9 Páka ventilátoru

Pedály

ilustrace

1 Brzdový pedál 2 Plynový pedál vpřed/vzad

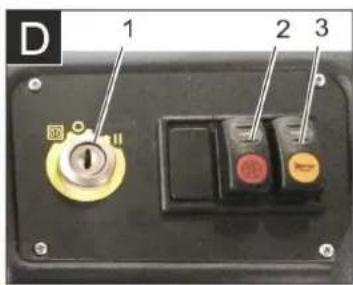

Zámek zapalování/funkční klávesy

ilustrace

1 Klíček do zapalování

Symbol žhavicí spirály: Předžhavení Poloha 0: Vypněte motor Poloha 1: Zapnout zapalování Poloha 2: Spusťte motor

2 Čištění filtru

3 Signál

Ovládací páka

ilustrace

1 Ovládací páka zametacího válce 2 Ovládací páka nádoby na zametené nečistoty 3 Ovládací páka bočních smetáků 4 Ovládací páka klapky nádoby

Kontrolka a displej

ilustrace

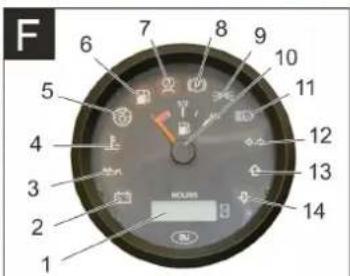

1 Počítadlo provozních hodin 2 Kontrolka nabíjení 3 Kontrolka tlaku oleje 4 Kontrolka teploty chladicí kapaliny 5 Motorem nasávaný vzduch 6 Kontrolka zbytku paliva 7 Kontrolka předžhavení 8 Kontrolka (není připojeno) 9 Kontrolka parkovacích světel/potkávacích světel (volitelná výbava) 10 Indikátor hladiny v nádrži 11 Bez funkce, svítí pouze při spuštění motoru (autotest) 12 Bez funkce 13 Bez funkce 14 Bez funkce

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. → Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

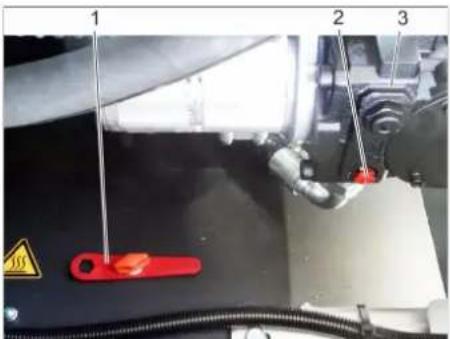

Pohyb zametacího stroje bez vlastního pohonu

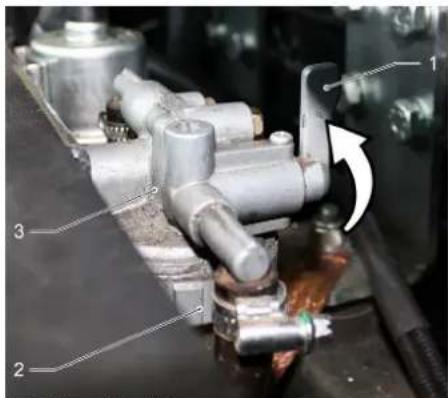

1 Speciální nástroj 2 Šroub volnoběhu 3 Hydraulické čerpadlo Otevřete kryt motoru. → Šroub pro volnoběh (červený) hydraulického čerpadla otočte o 180° (proti směru pohybu hodinových ručiček). Použijte speciální nářadí.

OZNÁMENÍ

Speciální nářadí (červený klíč na šrouby) se nachází v držáku na karosérii vozu, vedle spojky volnoběhu.

UPOZORNĚNÍ

Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 10 km/h.

→ Volnoběh hydraulického čerpadla po přesunutí stroje opět otočte zpět ve směru hodinových ručiček.

Pohyb zametacího stroje s vlastním pohonem

→ Volnoběh hydraulického čerpadla po přesunutí stroje opět otočte zpět ve směru hodinových ručiček. Použijte speciální nářadí.

Uvedení do provozu

Obecná upozornění

→ Před uvedením do provozu čtěte návod k obsluze od výrobce motoru, především bezpečnostní pokyny. Zametací stroj odstavte na rovné ploše. Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

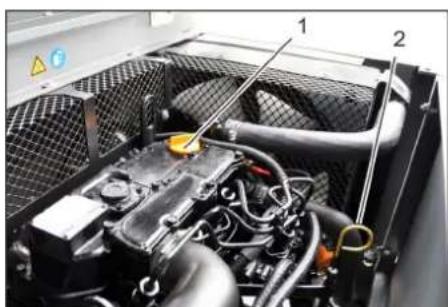

Zkontrolujte výšku hladiny v palivové nádrži. Zkontrolujte hladinu motorového oleje. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádobě. Zkontrolujte tlak vzduchu v pneumatikách. → Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinutých pásků. Zkontrolujte, zda nejsou na kolečkách navinuté pásky. Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno. Očistěte prachový filtr pomocí tlačítka Čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Natankujte

NEBEZPEČÍ

Nebezpečí exploze!

Smí se používat pouze palivo uvedené v návodu k použití. Netankujte v uzavřených prostorech. → Kouření a používání otevřeného ohně jsou zakázány. Dbejte na to, aby se palivo nedostalo do styku s horkým povrchem. Zkontrolujte stav paliva pomocí kontrolky stavu nádrže. Vypněte motor. Otevřete palivový uzávěr. → Natankujte motorovou naftu. Utřete přeteklé palivo, zavřete uzávěr palivové nádrže.

Provoz

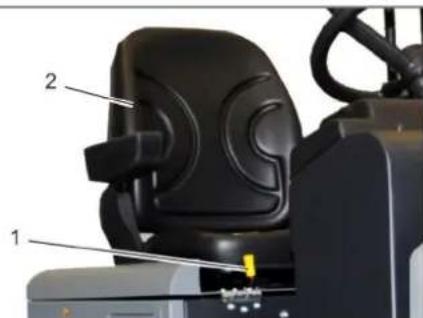

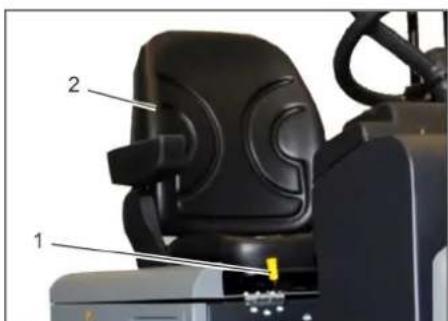

Nastavení sedadla řidiče

1 Páčka pro seřízení sedadla

2 Sedadlo řidiče

Páku pro nastavení sedadla vytáhněte směrem ven. → Přesuňte sedadlo, páku uvolněte a zajistěte. → Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

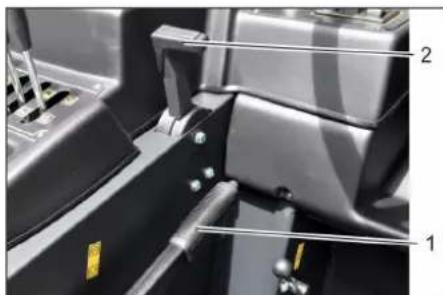

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

1 Parkovací brzda

2 Seřízení otáček motoru

Posadte se do sedadla řidiče. → Zatáhněte parkovací brzdu. Posuňte nastavení otáček motoru o 1/3 vpřed.

Předžhavení

Klíček zapalování zastrčte do zámku zapalování. Zapalovací klíček otočte do polohy "Žhavicí spirály". Kontrolka předžhavení svítí.

Spusťte motor

→ Chcete-li spustit motor, musíte sešlápnout brzdový pedál. Jakmile kontrolka předžhavení zhasne, zapalovací klíček otočte do polohy "II." → Jakmile zařízení nastartovalo, klíček zapalování pusťte.

Upozornění: Startér nenechávejte nikdy stisknutý déle než 10 vteřin. Před novým spuštěním startéru počkejte alespoň 10 vteřin.

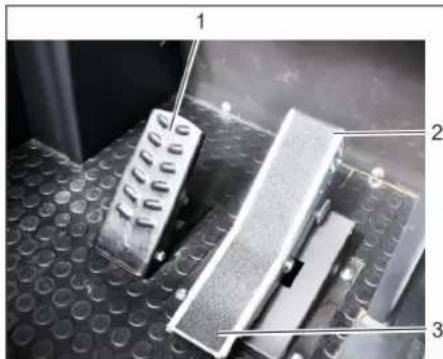

Pojíždění přístroje

1 Brzdový pedál 2 Pedál plynu "vpřed" 3 Pedál plynu "vzad" Posuňte nastavení otáček motoru zcela dopředu (provozní otáčky). → Sešlápněte brzdový pedál a držte ho sešlápnutý. Povolte parkovací brzdu.

Jízda vpřed

Pomalu sešlapujte pedál plynu "vpřed".

Jízda vzad

NEBEZPEČÍ

Nebezpečí úrazu!

→ Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět. Pomalu sešlapujte pedál plynu "vzad".

Chování vozidla za jízdy

Pedálem plynu lze plynule regulovat rychlost jízdy. Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, můžete tak poškodit hydrauliku. → Jestliže ve stoupání klesá výkon, uberte mírně na plynovém pedálu.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejeďte pomalu a opatrně jízdou vpřed. Přejíždění pevných překážek větších než 70 mm: → Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

UPOZORNĚNÍ

Nevkládejte balicí pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován.

Upozornění: Při častých činnostech v oblasti s jemným prachem musíte častěji čistit filtr.

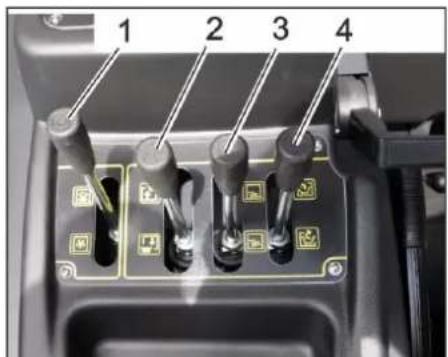

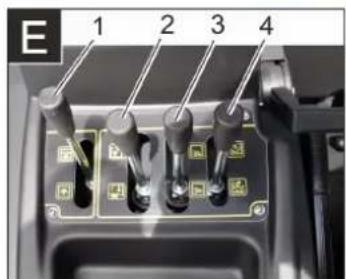

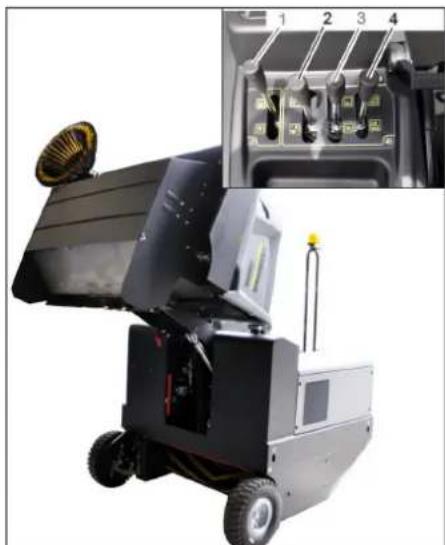

Ovládací páky

1 Ovládací páka zametacího válce 2 Ovládací páka nádoby na zametené nečistoty 3 Ovládací páka bočních smetáků 4 Ovládací páka klapky nádoby

Ovládací páka zametacího válce

Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka zametacího válce (1) dozadu: Zametací válec se zvedá.

Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů. Ovládací páka bočních smetáků (3) dozadu: Boční smeták se zvedá.

Ovládací páka klapky nádoby

Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na zametené nečistoty se otevře. Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na zametené nečistoty se zavře.

Zametání suché podlahy

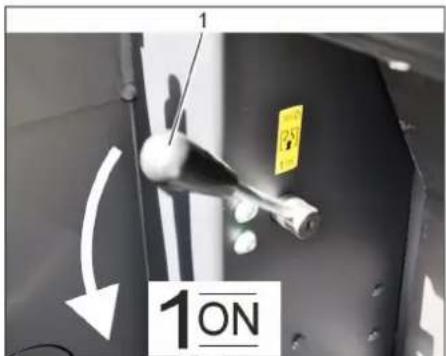

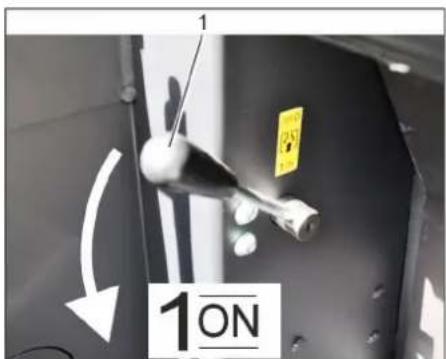

1 Páka ventilátoru zap/vyp

Zapněte ventilátor. → Při čištění ploch: Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníku z boku: Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů.

Zametání vlhké nebo mokré podlahy

Vypněte ventilátor. → Při čištění ploch: Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníku z boku: Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů.

Vyprázdnění nádoby na nametené nečistoty

NEBEZPEČÍ

Nebezpečí úrazu!

→ Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata.

NEBEZPEČÍ

Nebezpečí pohmoždění!

→ Nikdy nesahejte do pakového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzvednutou nádobou.

NEBEZPEČÍ

Nebezpečí převržení!

→ Během vyprazdňování zařízení odstavte na rovné ploše.

POZOR

Nebezpečí úrazu a nebezpečí poškození! Může docházet k odrážení kamenů rotujícím zametacím válcem při vyprazdňování.

Nadzvedněte zametací válec a boční smetáky pomocí ovládací páky tak, že posunete ovládací páku (1 a 3) dozadu. Zavřete klapku nádoby tak, že posunete ovládací páku 4 dozadu. → Nadzvedněte nádobu na zametené nečistoty tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dozadu: Pomalu najíždějte ke sběrné nádobě. → Aretujte brzdu. Otevřete klapku nádoby tak, že zatlačíte ovládací páku klapky nádoby (4) dopředu a následně vyprázdněte nádobu na zametené nečistoty. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu, až se sklopí do koncové polohy. Povolte parkovací brzdu. Pomalu odjíždějte od sběrné nádoby. → Snižte nádobu na zametené nečistoty do koncové polohy tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dopředu.

Vypnutí zařízení

→ Nadzvedněte zametací válec a boční smetáky pomocí ovládací páky tak, že posunete ovládací páku (1 a 3) dozadu. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. → Nastavení otáček motoru: zatahněte zcela dozadu. → Sešlápněte brzdový pedál a držte ho sešlápnutý. → Aretujte brzdu. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

△ NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. → Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy. Kolečka přístroje zajistěte klíny. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Uskladnění přístroje

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Odstavení

Zametací stroj odstavte na rovné ploše. Zvedněte zametací válec a boční smeták, aby nedošlo k poškození kartáčů. Zavřete klapku nádoby. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zajistěte brzdu. Zametací stroj zajistěte proti posunu. Vyměňte motorový olej. V očekávání mrazů vypusťte chladicí vodu nebo zkontrolujte, zda obsahuje dostatek nemrznoucí směsi. Zametací stroj očistěte zevnitř i zvenku. → Odpojte baterii. Baterii nabijte a totéž proveďte znovu za cca 2 měsíce. → Zakryjte baterii a chraňte před zkratem.

Ošetřování a údržba

Obecná upozornění

UPOZORNĚNÍ

→ Prachový filtr nemyjte. → Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zajistěte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození!

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod).

Vnitřní čištění přístroje

Nebezpečí úrazu!

Noste protiprachovou masku a ochranné brýle. Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

Vnější stěny přístroje

→ Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalu údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

Zkontrolujte výšku hladiny v palivové nádrži. Zkontrolujte hladinu motorového oleje. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. Zkontrolujte tlak vzduchu v pneumatikách. → Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinuté pásky. Zkontrolujte palivový filtr. Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

Vyčistěte chladič vody. Vyčistěte chladič hydraulického oleje. Zkontrolujte hydrauliku. Zkontrolujte hladinu hydraulického oleje. Zkontrolujte stav brzdové kapaliny. Zkontrolujte těsnicí lišty, v případě nutnosti rovněž vyměňte. Zkontrolujte víko nádoby a promažte jej.

Údržba každých 50 provozních hodin:

Vypusťte vodu z odlučovače vody u dieselu.

Údržba po opotřebení:

Vyměňte těsnící listy. → Seřiďte resp. vyměňte boční těsnění. Vyměňte kartáčový válec. Vyměňte boční kostě.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Údržba po 50 provozních hodinách:

První údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba po 250/500/1000/1500/2000 provozních hodinách:

→ Údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher, a to v souladu se schématem údržby.

Údržba

Příprava:

Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu.

Obecné bezpečnostní pokyny

△ NEBEZPEČÍ

Nebezpečí úrazu! → Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Zajišťování provádějte pouze mimo nebezpečný prostor.

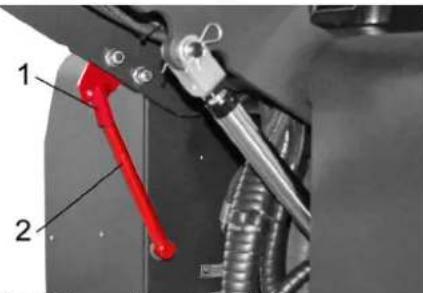

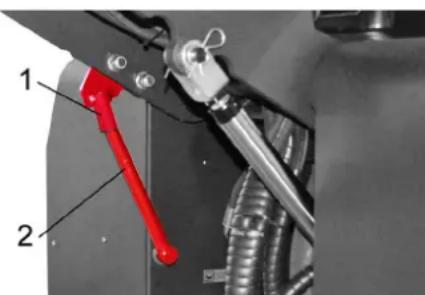

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra. Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

Motorov'y olej, topny olej, nafta a benzín se nesměj dostat do okolního prostředí. Chraťe púdu a provádežte ekologickou likvidaci použitěho oleje.

Bezpečnostní pokyny pro baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte tokyny uvedené na baterii, v námodu k použitá a v námodu k obsluze vozidla.
	Noste chránic očí!
	Chraťe děti prěd kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohné, jisker, otevřeniho světla a kouřeni!
	Nebezpečí poleptány!
	První pomoc!
	Výstražné zařizení!
	Likvidace odpadu!
Pb	Bateri neodhazujte do kontej-neru na odpadky!

NEBEZPEČÍ

Nebezpečí exploze!

Používejte pouze baterie se zakrytím pólů. Zakrytí pólů v případě ztráty vyměňte.

NEBEZPEČÍ

Nebezpečí exploze!

Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu.

NEBEZPEČÍ

Nebezpečí úrazu!

Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

NEBEZPEČÍ

Nebezpečí požáru a exploze!

Kouření a používání otevřeného ohně jsou zakázány.

→ Prostory, v nichž se nabíjí baterie, musejí být dobře větrané, protože při nabíjení vzniká vysoce výbušný plyn.

△ NEBEZPEČÍ

Nebezpečí poleptání!

Kyselinu vystříklou do oka nebo na kůži vymyjte, případně omyjte velkým množstvím čisté vody. Poté bezodkladně vyhledejte lékaře. Potřísněné oblečení vymyjte vodou.

Vložení a zapojení baterie

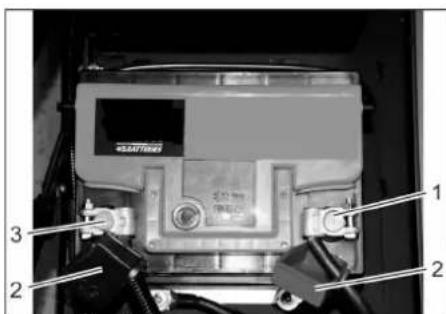

1 Kladný pól 2 Zakrytí pólů 3 Záporný pól Baterii postavte do držáku baterie. → Dotáhněte držáky na dně baterie. Připojte akumulátorovou svorku pólu (červený kabel) na kladný pól (+) → Akumulátorovou svorku pólu připojte na záporný pól (-). → Namontujte kryt pólu. Zkontrolujte, zda jsou póly akumulátoru a svorky pólů dostatečně chráněny tukem na ochranu pólů.

Kontrola a korekce hladiny kapaliny v baterii

UPOZORNĚNÍ

Nebezpečí poškození!

→ U baterií plněných kyselinou kontrolujte pravidelně hladinu kapaliny. Vyšroubujte uzávěry všech článků. → Odeberte hustoměrem na kyselinu z každého článku vzorek.

Kyselina plně nabité baterie má při 20 °C měrnou hmotnost 1,28 kg/l.

- Kyselina částečně vybité baterie má měrnou hmotnost mezi 1,00 a 1,28 kg/l.

• Ve všech článcích musí být měrná hmotnost kyseliny stejná.

Vzorek kyseliny se dává zpět do téhož článku. → Je-li hladina kapaliny příliš nízká, doplňte články destilovanou vodou a zkontrolujte značku. → Nabijte baterii. → Zašroubujte uzávěry článků.

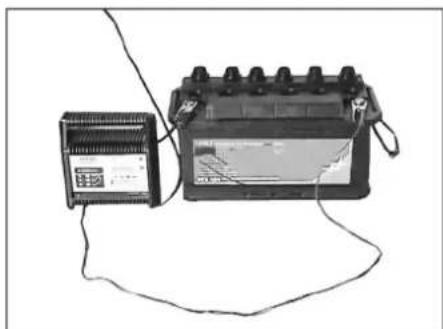

Nabíjení baterií

NEBEZPEČÍ

Nebezpečí úrazu!

Dbejte na bezpečnostní předpisy při zacházení s akumulátory. Dodržujte návod k použití výrobce nabíječky.

△NEBEZPEČÍ

Nebezpečí poškození!

Baterii nabíjejte pouze vhodnou nabíječkou.

Vyšroubujte uzávěry všech článků. (pouze u akumulátorů nenáročných na údržbu) Vodič kladného pólu nabíječky baterie spojte s přípojkou kladného pólu baterie. Vodič záporného pólu nabíječky baterie spojte s přípojkou záporného pólu baterie. → Připojte síťovou zástrčku k síti a nabíječku zapněte. Baterii nabíjejte pokud možno s nízkým nabíjecím proudem. → Pokud je akumulátor nabitý, odpojte nabíječku nejprve od sítě a potom od akumulátoru. → Zašroubujte uzávěry článků. (pouze u akumulátorů nenáročných na údržbu)

Vymontujte akumulátor

Zkontrolujte hladinu oleje a doplňte olej. NEBEZPEČÍ

Nebezpečí popálení!

→ Nechte motor vychladnout. → Hladinu motorového oleje kontrolujte nejdříve 5 minut po odstavení motoru.

1 Víko otvoru pro doplnění oleje (motor) 2 Olejová měrka

Vytáhněte olejovou měrku. → Olejovou měrku otřete a zasuňte zpět. Vytáhněte olejovou měrku. Zjistěte výšku hladiny oleje. → Olejovou měrku zase zasuňte zpět.

- Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. - Jestliže je hladina oleje pod značkou MIN, dolijte motorový olej. - Motor nepřelévejte nad značku hladiny MAX. → Odšroubujte víko z otvoru pro doplnění oleje. Doplňte motorový olej. Druh oleje: viz kapitolu Technické údaje. Uzavřete víko otvoru pro doplnění oleje. → Čekejte nejméně 5 minut. Zkontrolujte hladinu motorového oleje.

Výměna motorového oleje a filtru motorového oleje

UPOZORNĚNÍ

Nebezpečí popálení horkým motorovým olejem!

Nechte motor vychladnout. Připravte záchytnou nádobu na minimálně 6 litrů motorového oleje. Nechte motor vychladnout.

Vyšroubujte olejový vypouštěcí šroub. Odšroubujte víko z otvoru pro doplnění oleje. Vypusťte olej.

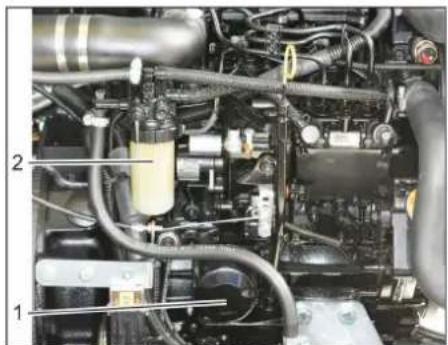

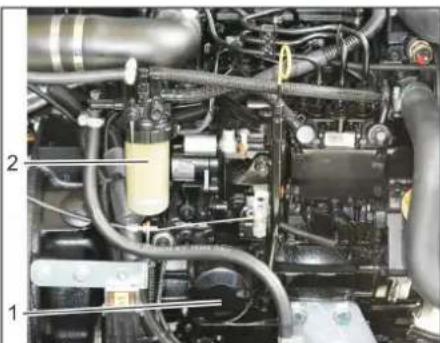

1 Olejový filtr 2 Palivový filtr. Odšroubujte olejový filtr. Vyčistěte záchytné a těsnicí plochy. Těsnění nového olejového filtru před montáží potřete olejem.

Nový olejový filtr namontujte a pevně dotáhněte rukou. Zašroubujte olejový vypouštěcí šroub včetně nového těsnění. Utahovací moment: 25 Nm. Doplňte motorový olej. Druh oleje a objem náplně viz kapitola Technické údaje. Uzavřete víko otvoru pro doplnění oleje. Nechte motor běžet cca 10 vteřin. Zkontrolujte hladinu motorového oleje.

Zkontrolujte palivový filtr

Zkontrolujte znečištění palivového filtru. V případě potřeby vyčistit palivový filtr a tělo filtru. Pokud je to nutné, tak palivový filtr vyměňte.

Vyměňte palivový filtr

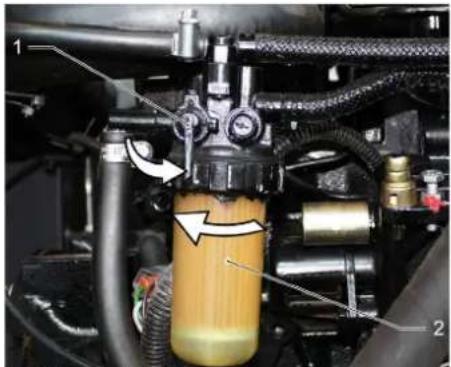

1 Palivový kohout 2 Palivový filtr. Zavřete palivový kohout. Vyšroubujte palivový filtr a vyměňte jej.

1 Palivový kohout

2 Palivový filtr

OZNÁMENÍ

Palivové filtry naplňte před instalací naftou.

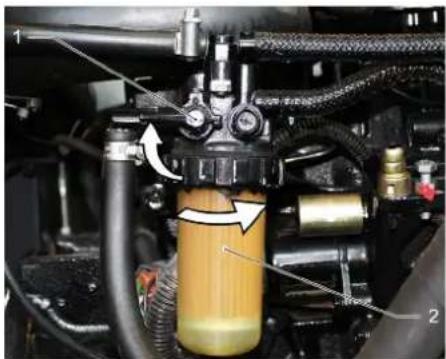

Přišroubujte nový palivový filtr. Palivový filtr utáhněte na utahovací moment 20 Nm. Otevřete palivový kohout.

Vypusťte kondenzovanou vodu z odlučovače vody

1 Palivový kohout 2 Nádoba odlučovače 3 Odlučovač vody. Zavřete palivový kohout. → Odsroubujte nádobu odlučovače a vyprázdněte. → Přišroubujte nádobu odlučovače. Otevřete palivový kohout.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej

OZNÁMENÍ

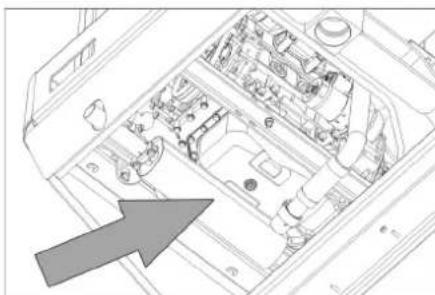

Nádobu na zametené nečistoty nesmíte zvedat. → Otevřete kryt motoru.

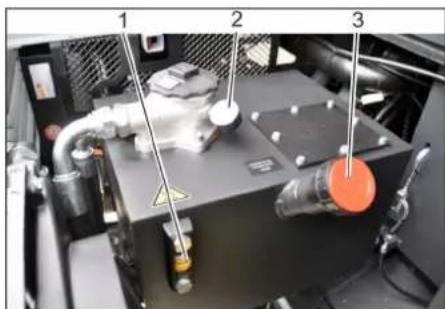

1 Okénko 2 Manometr 3 Závěrné víko, otvor pro plnění oleje

Zkontrolujte v průzoru výšku hladiny hydraulického oleje. - Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. - Jestliže je hladina oleje pod značkou MIN, dolijte motorový olej. → Odsroubujte závěrné víko otvoru pro plnění oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej. Druh oleje: viz kapitolu Technické údaje. → Našroubujte závěrné víko otvoru pro plnění oleje.

OZNÁMENÍ

Pokud manometr ukazuje zvýšený tlak hydraulického oleje, je nezbytné, aby byl filtr hydraulického oleje zákaznickou službou Kärcher vyměněn.

Kontrola hydrauliky

OZNÁMENÍ

Údržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher.

→ Zaretujte brzdu. Spusťte motor. Zkontrolujte těsnost veškerých hydraulických hadic a přípojek.

Zkontrolujte vodní chladič a čekejte

△ NEBEZPEČÍ

Nebezpečí opaření popálením!

→ Přístroj nechte vychladnout po dobu nejméně 20 minut. Zkontrolujte stav chladicí kapaliny ve vyrovnávací nádržce (stav vody mezi MIN a MAX). Vyčistěte chladicí destičky. Zkontrolujte těsnost hadic a přípojek chladiče. Vyčistěte ventilátor.

Kontrola zametacího válce

Spusťte motor. Zvedněte nádobu na nametené nečistoty do koncové polohy. Vypněte motor. → Zajistěte brzdu. → Nasaďte bezpečnostní podpěru pro vyprazdňování shora. Z kartáčového válce sejměte pásky nebo provazy. Vyjměte bezpečnostní podpěru. Spusťte motor. → Sklopte nádobu na nametené nečistoty do koncové polohy. Vypněte motor.

Výměna kartáčového válce

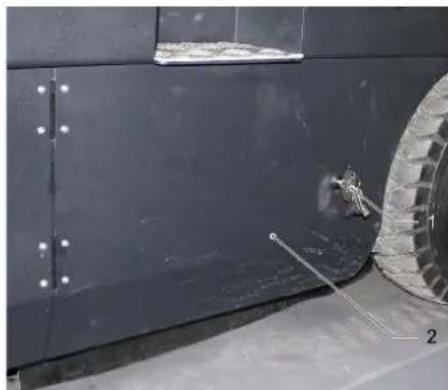

1 Klíč 2 Boční obložení → Nadzvedněte nádobu na zametené nečistoty a podložte pojistnou tyčí. Otevřete boční obložení pomocí klíče.

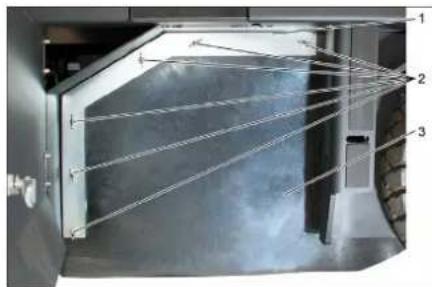

1 Přidržovací třmen 2 Křídlová matice 3 Boční těsnění

→ Odšroubujte křídlovou matici. → Odstraňte přidržovací třmen. Křídlaté matice na plechovém držáku odšroubujte od bočního těsnění a plechový držák sejměte. Vyklopte boční těsnění směrem ven. Vyšroubujte upevňovací šrouby bočního zametacího válce a upevnění vyklopte směrem ven. Vyjměte zametací válec.

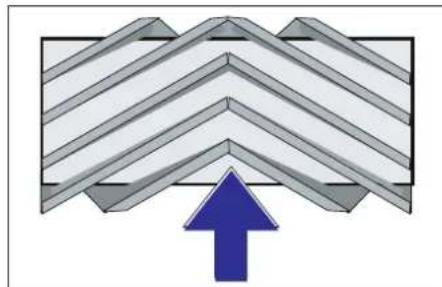

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dohlédněte na polohu nové sady žini.

Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých talířů. Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

Zkontrolujte tlak vzduchu v pneumatikách. → Sací dmychadlo vypněte. Najedte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Zametací válec snižte pomocí ovládací páky a nechte jej rotovat (cca 10 s). Zametací válec nadzvedněte. → Zařízením zacouvejte. Zkontrolujte zametací zrcátko.

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce ~85 mm. Nastavte sběrný prostor.

1 Pružina

2 Stavěcí matice 3 Kontramatice 4 Tyč se závitem

→ Nastavte polohu sběrného prostoru pomocí nastavovacího šroubu. Zkontrolujte zametací zrcátko.

Kontrola a nastavení zametacího zrcátka postranního kartáče

Zkontrolujte tlak vzduchu v pneumatikách. Zvedněte postranní metlu. Najedte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Spusťte postranní kartáč ovládací pákou dolů a nechte jej běžet po dobu cca 10 sekund. Zvedněte postranní metlu. → Zařízením zacouvejte. Zkontrolujte zametací zrcátko.

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

Opravte sběrný prostor pomocí dvou nastavovacích šroubů. Zkontrolujte zametací zrcátko.

Nastavte boční těsnění

△ NEBEZPEČÍ

Nebezpečí úrazu!

Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Zajišťování provádějte pouze mimo nebezpečný prostor. Zkontrolujte tlak vzduchu v pneumatikách. Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí. Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra Otevřete boční obložení podle popisu v kapitole "Výměna zametacího válce". Povolte 6 křídlatých matic na bočním plechovém držáku. Povolte 3 matice (SW 13) na předním plechovém držáku. Boční těsnění zatlačte dolů (podélný otvor) tak, aby bylo od podlahy ve vzdálenosti 1 - 3 mm. Upevněte plechové držáky. Proces opakujte na druhé straně přístroje.

Zkontrolujte tlak vzduchu v pneumatikách

Zametací stroj odstavte na rovné ploše. Zkušební přístroj tlaku vzduchu připojte k ventilu pneumatiky. Zkontrolujte tlak vzduchu a v případě potřeby tlak opravte. Povolený tlak v pneumatikách, viz kapitola Technické údaje.

Ručně očistěte prachový filtr

Zapněte automatické čištění filtru.

Kontrola/výměna prachového filtru △VAROVÁNÍ

Nebezpečí úrazu! → Během prací na filtračním zařízení noste protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem. Očistěte prachový filtr pomocí tlačítka čištění filtru. → Vyprázdněte nádobu na nametené nečistoty.

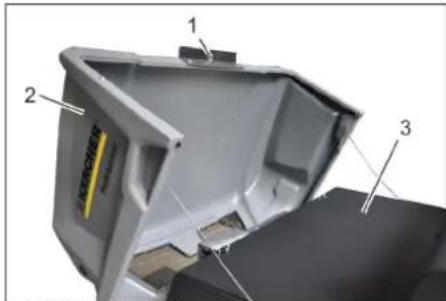

1 Zajištění kapoty

2 Kryt přístroje

3 Kryt filtru

Otevřete zajištění tak, že vyšroubujete šroub s hvězdicovým úchytem. Vyklopte kapotu zařízení dopředu.

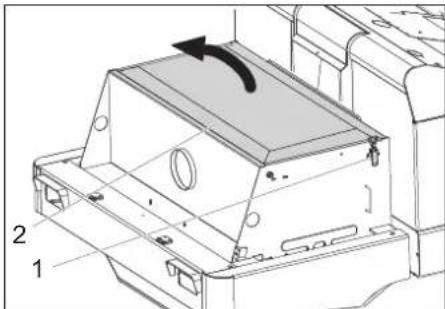

1 Uzávěr, kryt filtru (2x)

2 Kryt filtru

Otevřít uzávěr. Otevřete kryt filtru.

1 Příčné vzpěry 2 Prachový filtr Zkontrolujte prachový filtr, v případě potřeby jej vyčistěte nebo vyměňte.

Upozornění

Výměnu prachového filtru smí provádět pouze zákaznický servis firmy Kärcher. → Nasaďte kryt filtru a zajistěte jej.

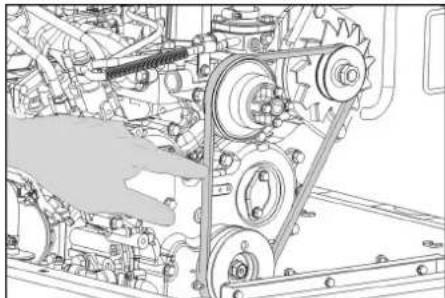

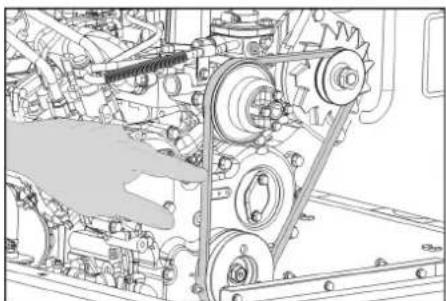

Zkontrolujte a nastavte klínový řemen

Klínový řemen musí při tlaku 10 kg povolit cca. o 7-9 mm.

→ Nechte nastavit napnutí klínového řemenu autorizovaným zákaznickým servisem.

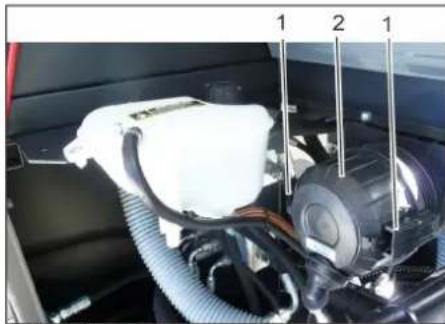

Kontrola a výměna vzduchového filtru

1 Víko 2 Těleso vzduchového filtru

→ Sejměte skříň vzduchového filtru. Vyměňte vložku vzduchového filtru. Upozornění: Poloha instalace je výfukovým otvorem směrem dolů (viz obrázek).

Vyčistěte odstředivý odlučovač

1 Křídlová matice 2 Odstředivý odlučovač → Odšroubujte křídlovou matici na odstředivém odlučovači. Odstředivý odlučovač vyčistěte.

Zkontrolujte hladinu chladicí kapaliny

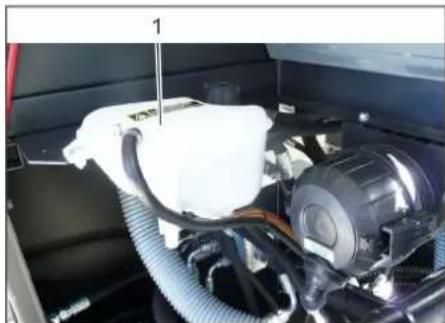

1 Expanzní nádoba chladicí kapaliny

Zkontrolujte stav naplnění u nezahřátého motoru. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. Správný stav chladicí kapaliny leží mezi horní a dolní značkou.

→ Odšroubujte rýhovanou matici. → Otevřete víko na skříni s pojistkami. Zkontrolujte pojistky. Vadné pojistky vyměňte za nové. Upozornění: Používejte pouze pojistky se stejnou jistící hodnotou.

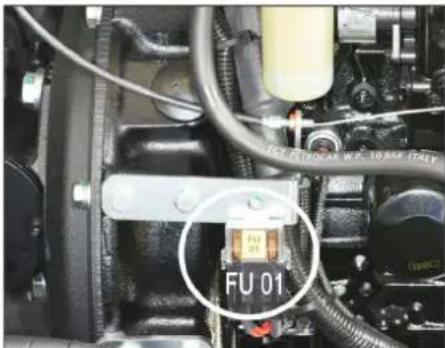

Upozornění: Pojistky FU 01 se nacházejí v prostoru motoru.

FU 01 Hlavní pojistka 60 A
FU 02 Signál Chladič hydraulického oleje	20 A
FU 03 Jistić relé Multifunkčné obrazovka	10 A
FU 04 Otačíva výstrážná sví-tilna	5 A
FU 05 Jistić relé Časové zpožděné	25 A
FU 06 Osvětlení kabiny Stěrače skel	10 A
FU 07 Palivové Čerpadlo 10 A
FU 08 Časová relé Kontaktní spínač seda-dla	3 A
FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlení vpredu (potkávací svět-lomety)	10 A
FU 12 Víbračné systém 25 A
FU 13 Signál při cování 5 A

Pomoc pri poruchách
Porucha Odstraněni
Prístroj nelze nastartovat Posadte	se do sedadlařidiče, aktivuje se kontaktní spinač sedadla.
	Chcete-li spustit motor, musité šląnout na brzdvóv podál.
	Nabití nebo výměna baterie
	Natankujte palivo, odvizdusněte palivový systém
	Vyměěnte palivový filtr
	Kontrola a v prípadě potřeby zprovozněni systému vedení paliva, prípojek a spojů
	Informujte zákaznickou sluzbu firmy Kärcher
Motor běží nepravidelné Čištěné nebo	vo výměna filtracné vložky
	Kontrola a v prípadě potřeby zprovozněni systému vedení paliva, prípojek a spojů
	Informujte zákaznickou sluzbu firmy Kärcher
Motor je přehřátý Doplěte chladić	prostředek
	Vypláchnout chladić
	Utláhněte klinovýřemen
	Informujte zákaznickou sluzbu firmy Kärcher
Motor běží, ale zařizení"One gen pomalu nebo nejede vúbec	Povolte parkovací brzdu
	Posuţne plynovou páku vpřed (vytoké otáčky).
	Zkontrolujte prípadné zamotané páskу a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Pískavý hluk v hydraulice Doplěte	hydraulickou kapalinu
	Informujte zákaznickou sluzbu firmy Kärcher
Kartace se otáčejí Jen pomalu nebo se neotáčejí vúbec	Posuţne plynovou páku vpřed (vytoké otáčky).
	Zkontrolujte prípadné zamotané páskу a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Nedostatečná nebo Žádná sací sila v prostoru kartáčú.	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Informujte zákaznickou sluzbu firmy Kärcher
Prístroj práší Nastavte bočné těsněné
	Zapnout ventilátor
	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Vyměnte těsněné filtru
	Otevřete klapku nádoby.
	Informujte zákaznickou sluzbu firmy Kärcher
Zametaci mechanismus nezametá všechno	Vyprázděte nádobu na nametené nečistoty
	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Vyměna zametaciho válce
	Nastavte sběrný prostor
	Vyměnte těsnici pasy v nádobě na zametené nečistoty
	Odastràne zablokování zametaciho válce
	Otevřete klapku nádoby.
	Informujte zákaznickou sluzbu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespustí	Posuţne plynovou páku vpřed (vytoké otáčky).
	Informujte zákaznickou sluzbu firmy Kärcher
Klapka nádoby se neotvirá Informujte zákaznickou sluzbu firmy Kärcher	te zákaznickou sluzbu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákaznickou sluzbu firmy Kärcher

Technické Údaje
		KM 150/500 R D Classic
Śdaje o zařizenì
Jüzdní rychlost, vpřed km/h 12
Jüzdní rychlost, vžad km/h 12
Stoupání (max.) % 18
Plošný výkon bez postranní metly m	2/h 14400
Plošný výkon s bočnim smetákem m	2/h 18000
Pracovní šířka bez postranní metly mm 1200
Pracovní šířka s postranní metlou mm 1500
Druh krytí chràněný proti kapajícůvodě -- IPX 3
Doba použíť s plnou nádrží h 6,5
Motor
Typ -- YANMAR 3TNV76A
Konstrukce -- 3-válcový Čtyřaktné naftový motor
CO-Emise podle postupu měfení podle naftizení EU 2016/1628 (úroven V)	g/kWh	932,0
Druh chlazení	-- vodni chlazení
Směr otáčení	-- proti směru	pohybu hodinových ručíček
Vrtání	mm 70
Zdvih	mm 82
Zdvihový objem	cm³	1116
Množství	I	3,5
Provozní počet otáček	1/min	2500
Maximálíní otáčky	1/min	2500
Volnoběžné otáčky	1/min	1300
Výkon max.	kW/PS	15,8 / 21,5
Maximálíní krouticí moment pří 2400-2900 1/min	Nm	84,1
Olejový filtr	-- filtrácné vložka
Filtr nasávaného vžduchu	-- Patrona vni	žfiho filtru, patrona vnějsího filtru
Palivový filtr	-- filtrácné vložka
Elektroinstalace
Baterie	V, Ah	12, 62
Generátor, střidavý proud	V, A	12, 55
Spoustěč	-- Elektrospoustěč
Hydraulika
Celkové množství oleje v hydraulice	I	35
Množství oleje v hydraulickém zásobníku	I	28
Druhy oleje
Motor (přes 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (od 0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (pod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulika	-- HV 46
Nádoba na nametené nečistoty
Maximálínu vykláDACi výška	mm 1470
Objem nádoby na nametené nečistoty	I	500
Zametaci válec
Prùměr kartáčovych vázcul	mm 380
Šířka zametacích vázcul	mm 1200
Otáčky	1/min	360
Sběrný prostor	mm 80
Postranní metla
Prùměr bočnich kosťat	mm 600
Otáčky (plynule regulovatelné)	1/min	0 - 54
Sada pneu na vozidle
Velikost VPREDU	-- 5.00-8 10PR
Velikost vzadu -- 4.00-8 8PR
Brzda
Přední kola -- mechanická
Zadní kolo -- hydrostatické
Filtrace a sání
Konstrukce -- Rukárový filtr
Otáčky 1/min 2900
Filtracni plochý sáček filtr na jemný prach m	2	7
Jmenovitý podtlak sací systém mbar 18,5
Jmenovitý objemový proud sací systém m	3/h 1650
Vibracni systém -- Elektromotor
Podminky prostředí
Teplota °C -5 až +40
Vzdušná vlhkost, ne orosené	%	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	80
Kolísvost KpA	dB(A)	3
Hladina akustického výkonu LwA + Kolísvost KwA	dB(A)	102
Pristrojové vibrace
Hodnota vibrace ruka-paže	m/s2	1,3
Sedadlo	m/s2	1,2
Kolísvost K	m/s2	0,2
Rozměry a hmotnost
Délka x Šiřka x Výška	mm	2442x1570x1640
Poloměr otáčení vpravo	mm	1515
Poloměr otáčení vlevo	mm	1600
Vlastníhmotnost	kg	1394
Povolená celková hmotnost	kg	2240
Připustné zatízení přední nápravy	kg	1408
Připustné zatízení zadní nápravy	kg	832
Objem palivové nádrze, motorová nafta l 26
Technickézměny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepci a konstrukčnímu provedení, stejně jako námí do provozu uvedenými konkrétními provedeními, příslušným základním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Příslušné směrnice EU:

Použité národní normy

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladina akustického tlaku dB(A)

Naměřená: 99

Garantovaná: 102

Níže podepsaní jednají jako zplnomocnění zástupci společnosti.

Bezpečnostní pokyny .SL 2

Předvídatelné chybné použití . SK 2

Vhodné povrchy. SK 2

Bezpečnostní pokyny SK 2

Bezpečnostní pokyny k obsluze SK 2

Bezpečnostní pokyny k přípravě přístroje. SK 2

Bezpečnostní pokyny k ošetřování a údržbě . . . SK 3

Funkce SK 3

Pokyny k vykládce. SK 3

Pokyny k vykladce. SK 3

Ovládací a funkční prvky ... SK 4

Starostlivost a údržba . SK 7

Všeobecné pokyny. .SK 7

Čištění . SK 7

Intervaly údržby. SK 7

Údržbářské práce. . . . SK 7

Parkoviště, výrobní zařízení, logistické oblasti, hotel, maloobchod, sklady, chodníky. Tento zametací stroj používejte výhradně podle údajů v tomto návodu k provozu.

Každé použití překračující daný rozsah platí jako použití neodpovídající stanovenému určení. Za škody z toho vyplývající výrobce neručí; riziko nese samotný uživatel.

Na zařízení se nesmějí provádět žádné změny. Zametací stroj je vhodný pouze na povrchy uvedené v návodu k použití. Smí se jezdit pouze po plochách schválených pro použití stroje dodavatelem nebo jím pověřenými osobami. Všeobecně platí: Nepřibližovat se s lehce hořlavými látkami do blízkosti stroje (nebezpečí výbuchu/požáru).

Předvídatelné chybné používání

Bezpečnostní pokyny k obsluze

Bezpečnostní pokyny k jízdě

NEBEZPEČÍ

Nebezpečí nehody, riziko zranění!

Rychlost jízdy se musí přizpůsobit příslušným podmínkám. Při příliš velkém stoupání hrozí nebezpečí převrácení. → Ve směru jízdy překonávat pouze stoupání do 18 %. Nebezpečí převrácení na nestabilním podkladu. → Stroj pohybujte výhradně na pevném podkladu. Nebezpečí převrácení u velkého bočního sklonu → Napříč směru jízdy překonávat pouze stoupání do 10 %.

Přístroje se spalovacím motorem

Nebezpečenství

Nebezpečenství poranění!

→ Otvor pro odvod spalin nesmí být uzavřen. → Nenaklánějte se nad otvor pro odvod spalin ani se ho nedotýkejte (nebezpečí popálení). → Nedotýkejte se horkého motoru ani ho nechytejte (nebezpečí popálení). → Spaliny jsou jedovaté a zdraví škodlivé, nesmí se vdechovat. → Motor potřebuje po odstavení doběh cca 3–4 s. V tomto čase se zdržujte bezpodmínečně mimo zónu pohonu.

Přístroje s výškovým vyprázdněním

NEBEZPEČENSTVÍ

Nebezpečenství poranění!

→ Při činnostech na výškovém vyprázdnění musíte nádobu na smetí úplně zvednout a zajistit.

Přístroje s ochrannou střechou řidiče

POKYN

Bezpečnostní pokyny k přípravě

→ Při přepravování přístroje zohledněte jeho hmotnost. → Před přepravou přístroje musíte odpojit baterii a bezpečně upevnit přístroj.

Bezpečnostní pokyny k ošetřování a údržbě

Prázdna hmotnost' (bez mon-tážnych suprav)	1394 kg*
* Ak su namontované montážne supravy, je hmotnost' este vysshia.

Nebezpečenství výbuchu!

Smí se používat pouze palivo uvedené v návodu k obsluze. Netankujte v uzavřených prostorách. → Kouření a otevřený oheň jsou zakázány. Dbejte na to, aby se palivo nedostalo na horké povrchy. → Zkontrolujte množství paliva pomocí indikátoru nádrže. Zastavte motor. → Otevřete uzávěr nádrže. → Natankujte naftu → Palivo, které přeteklo, utřete a nádrž uzavřete.

Prevádzka

Nastavenie sedadla vodiča

1 Páka prestavenia sedadla 2 Sedadlo vodiča

Páku prestavenia sedadla vytiahnite smerom von. Posuňte sedadlo, uvoľnite páku a nechajte ju zapadnúť na svoje miesto. Pohybmi sedadla dopredu a dozadu skontrolujte, či je aretované.

Spustenie stroja

→ Obslužná páka nádoby na smeti (2) dopredu: Nádoba na smeti sa spustí. → Obslužná páka nádoby na smeti (2) dozadu: Nádoba na smeti sa zdvihne.

Obslužná páka klapky nádoby

→ Obslužná páka klapky nádoby (4) dopredu: Klapka nádoby na smeti sa otvorí. → Obslužná páka klapky nádoby (4) dozadu: Klapka nádoby na smeti sa uzavrie.

Zametanie suchej podlahy

1 Páčka ventilátora Zap/Vyp

Starostlivosť a údržba

Všeobecné pokyny

UPOZORNENIE

→ Skontrolovať stav paliva v nádrži. → Skontrolovať stav motorového oleja. → Skontrolujte stav hladiny v kompenzačnej nádobe chladiaceho prostriedku. → Skontrolujte tlak v pneumatikách. → Skontrolujte, či zametací valec a bočná kefa nie sú opotrebované a či na nich nie je navinutý pásový odpad. → Skontrolujte palivový filter. → Skontrolujte odlučovače odstredivej sily, v prípade potreby ich vyčistite. → Skontrolujte funkciu všetkých ovládacích prvkov. → Skontrolujte prístroj, či nie je poškodený.

Týždenná údržba:

Vyčistěte vodní chladič. Vyčistěte chladič hydraulického oleje. → Zkontrolujte hydraulické zařízení. → Zkontrolujte stav hydraulického oleje. → Zkontrolujte brzdovou kapalinu. → Zkontrolujte opotřebení těsnicích lišt, v případě potřeby je vyměňte. → Zkontrolujte a namažte klapku nádoby.

Údržba každých 50 provozních hodin:

Vypusťte vodu z odlučovače vody nafty. Údržba po opotřebení: Vyměňte těsnicí lišty. Nastavte nebo vyměňte boční těsnění. Vyměňte zametací válec. Vyměňte boční kartáč.

Upozornění: Popis viz kapitola Údržbářské práce.

2 Bezpečnostní tyč Vyklopte bezpečnostní tyč na výškové vyprázdnění směrem nahoru a vložte ji do držáku (zabezpečené).

Motorov'y olej, vykurovací olej, nafta a benzín sa nesmú dostat do okolia a zatažitživotné pro- stredie. Prosíme, aby ste chrá- nili pódu a starý olej likvidovali ekologicky.

Bezpečnostní pokyny pro baterie

Při zacházení s bateriemi bezpodmínečně dodržujte následující výstražná upozornění:

Nebezpečenství výbuchu!

→ Používejte pouze baterie se zakrytými póly. V případě potřeby vyměňte kryty pólů.

NEBEZPEČENSTVÍ

Nebezpečenství výbuchu!

Vyšroubujte vypouštěcí šroub oleje. → Odšroubujte plnicí kryt oleje. → Olej vypusťte.

1 Filtr motorového oleje 2 Palivový filtr → Odšroubujte olejový filtr. Vyčistěte upevnění a těsnicí plochy. → Natřete těsnění nového olejového filtru před montáží olejem. → Namontujte nový olejový filtr a ručně ho utáhněte. Našroubujte šroub vypouštění oleje včetně nového těsnění. Utahovací moment: 25 Nm → Naplňte motorový olej.

Druh oleje a množství najdete v kapitole Technické údaje.

Uzavřete plnicí kryt oleje. → Nechte běžet motor asi 10 sekund. → Zkontrolujte stav motorového oleje.

Zkontrolujte palivový filtr

Zkontrolujte palivový filtr na znečištění. Vyčistěte podle potřeby palivový filtr a těleso filtru, v případě nutnosti vyměňte palivový filtr.

Výměna palivového filtru

1 Palivový kohout

2 Palivový filtr

Zavřete palivový kohout. Odšroubujte a vyměňte palivový filtr.

1 Palivový kohout

2 Palivový filtr

POKYN

Naplňte palivový filtr před montáží naftou.

Našroubujte nový palivový filtr. Utáhněte palivový filtr utahovacím momentem 20 Nm. Otevřete palivový kohout.

Vypusťte kondenzovanou vodu z odlučovače vody naftového paliva

1 Palivový kohout 2 Odlučovací miska 3 Odlučovač vody Zavřete palivový kohout. Odšroubujte a vyprázdněte odlučovací misku. Našroubujte odlučovací misku. Otevřete palivový kohout.

Zkontrolujte stav hydraulického oleje a doplňte hydraulický olej

POKYN

Nádoba na smeti se nesmí poškodit.

→ Otevřít kryt motoru.

1 Průzor 2 Manometr 3 Uzavírací kryt, plnicí otvor oleje → Zkontrolujte stav hydraulického oleje v průzoru. - Stav oleje se musí nacházet mezi značkami "MIN" a "MAX". - Pokud je stav oleje pod označením "MIN", doplňte hydraulický olej. Odšroubujte uzavírací kryt plnicího otvoru oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej. Druh oleje najdete v kapitole Technické údaje. → Našroubujte uzavírací kryt plnicího otvoru oleje.

POKYN

Pokud manometr zobrazuje zvýšený tlak hydraulického oleje, musí vyměnit filtr hydraulického oleje zákaznický servis firmy Kärcher.

Údržbu hydraulického oleje může vykonávat pouze zákaznický servis firmy Kärcher.

Zatáhněte ruční parkovací brzdu. → Nastartujte motor. → Zkontrolujte všechny hydraulické hadice a přípojky na těsnost.

Výměnu prachového filtru může vykonat pouze zákaznický servis firmy Kärcher.

→ Nasaďte kryt filtru a zajistěte ho.

Zkontrolujte a nastavte klínový řemen

Klínový řemen se musí při tlaku 10 kg povolit o asi 7-9 mm. Nechte nastavit napnutí klínového řemene zákaznickému servisu.

FU 01 Hlavná pointka 60 A
FU 02 KlaksónChladič hydraulickéhooleja	20 A
FU 03 Bezpečnostné reléMultifunkčný indikátör	10 A
FU 04 Vystraße maják 5 A
FU 05 Bezpečnostné reléČasové oneskorenie	25 A
FU 06 Osvetlenie kabínkystierace	10 A
FU 07 Palivové Čerpadlo 10 A
FU 08 Časové reléKontaktný vypínač se-dadla	3 A
FU 09 Osvetlenie vlasto 7,5 A
FU 10 Osvetlenie vpravo 7,5 A
FU 11 Pracovné osvetlenievpredu (tlmené svetlo)	10 A
FU 12 Víbračný systém 25 A
FU 13 Signál na jazdu spět' 5 A

Uplatňované harmonizované normy:

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Karcher SE & Co. KG

1.

2a

3cJb

4uol

5Jzall.

609oll

7.1

81

0

9 mwn 89

10g

11J

|j|>1)

12a 0b 0 U.

13aaag0
