Tip produs	Măturătoare industrială autopropulsată cu motor diesel
Marcă / Model	Kärcher KM 150500 R D Classic
Dimensiuni (L x l x H)	2442 x 1570 x 1640 mm
Greutate goală	1394 kg
Greutate totală admisă	2240 kg
Alimentare	Motor diesel YANMAR 3TNV76A, 3 cilindri, 15,8 kW (21,5 CP)
Capacitate rezervor combustibil	26 L (diesel)
Viteză maximă	12 km/h (înainte și înapoi)
Pantă maximă admisă	18 % în sensul de mers
Lățime de măturare	1200 mm (fără perii laterale) / 1500 mm (cu perii laterale)
Capacitate coș de praf	500 L
Înălțime de golire a coșului	1470 mm
Sistem de filtrare	Filtru cu saci cu curățare manuală, suprafață filtrantă 7 m²
Presiune anvelope (față/spate)	Față: 5.00-8 10PR / Spate: 4.00-8 8PR (consultați manualul pentru valorile exacte)
Baterie	12 V, 62 Ah
Emisii sonore	Nivel presiune acustică LpA 80 dB(A), LWA 102 dB(A)
Tip de protecție	IPX3
Întreținere curentă	Verificare zilnică a nivelului de ulei, combustibil, lichid de răcire, presiunea anvelopelor, uzura periilor
Curățare	Nu utilizați jet de apă sau curățător de înaltă presiune; curățare exterioară cu cârpă umedă și detergent delicat; filtrul de praf nu trebuie spălat
Siguranță	Frână de parcare, contactor de scaun, oprire motor dacă șoferul părăsește scaunul, protecții împotriva arsurilor și strivirii
Piese de schimb / Reparabilitate	Utilizați exclusiv accesorii și piese de schimb agreate Kärcher; reparații de către service-ul autorizat
Garanție	Condiții de garanție conform țării și vânzătorului; păstrați dovada de cumpărare
Norme de conformitate	Directive UE, standarde EN 60335-1, EN 55012, EN 55014-2

Întrebări frecvente - KM 150500 R D Classic Kärcher

Cum se pornește măturătoarea?

Așezați-vă pe scaun (contact de siguranță), strângeți frâna de parcare, împingeți reglajul turației motorului cu 1/3 înainte, rotiți cheia în poziția de preîncălzire (până la stingerea indicatorului), apoi în poziția II în timp ce mențineți pedala de frână apăsată. Nu acționați demarorul mai mult de 10 secunde.

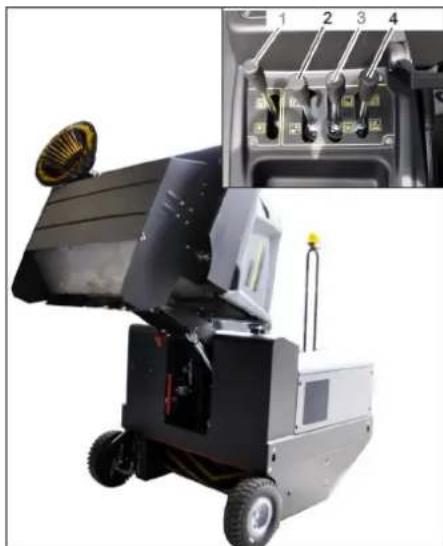

Cum se golește coșul de praf?

Pe o suprafață plană, ridicați peria rotativă și peria laterală, închideți clapeta colectorului, apoi ridicați coșul de praf. Poziționați vehiculul lângă un colector, strângeți frâna, deschideți clapeta pentru a goli, închideți, apoi coborâți coșul.

Ce tip de combustibil se utilizează?

Folosiți motorină. Nu alimentați niciodată într-un spațiu închis, fără a fuma sau flacără. Rezervorul are o capacitate de 26 de litri.

Care este frecvența de întreținere recomandată?

Verificări zilnice: niveluri, presiuni, uzura periilor. Întreținere săptămânală: curățarea radiatorului și răcitorului de ulei. La fiecare 50 de ore: goliți apa din separatorul de motorină. Întreținerile mai majore (250/500/1000 h) trebuie efectuate de service-ul Kärcher.

Ce fac dacă motorul nu pornește?

Verificați dacă sunteți așezat pe scaun, dacă pedala de frână este apăsată, dacă bateria este încărcată, dacă există combustibil și dacă filtrul de combustibil nu este înfundat. Dacă problema persistă, contactați service-ul Kärcher.

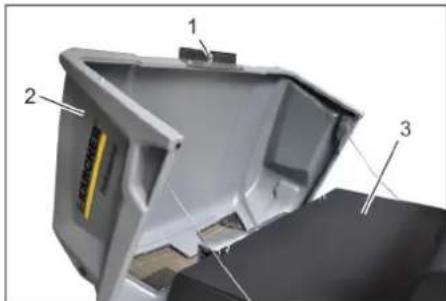

Cum se curăță filtrul de praf?

Acționați butonul de curățare manuală a filtrului. Pentru înlocuirea filtrului, apelați la service-ul Kärcher. Nu spălați niciodată filtrul de praf.

Care sunt precauțiile importante de siguranță?

Purtați protecție auditivă (nivel sonor ridicat). Nu utilizați în zone cu risc de explozie. Nu măturați lichide inflamabile, praf metalic reactiv sau obiecte incandescente. Opriți motorul și scoateți cheia înainte de orice întreținere.

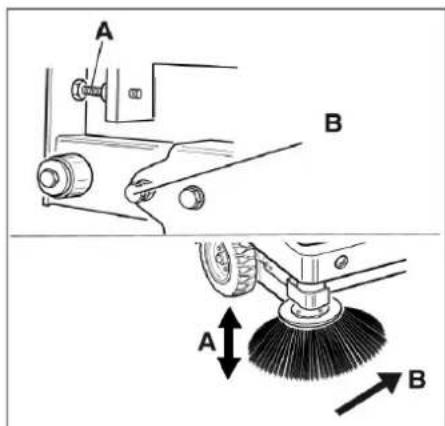

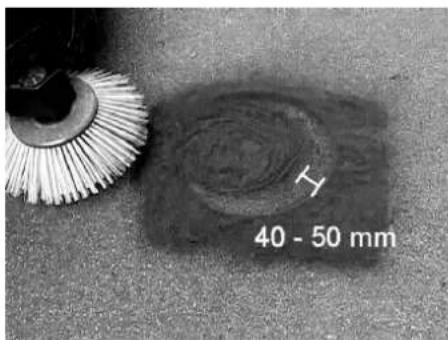

Cum se reglează urma de măturare?

Verificați presiunea anvelopelor, apoi coborâți peria rotativă pe un sol prăfuit și lăsați-o să se rotească 10 secunde. Urma trebuie să fie un dreptunghi de 80-85 mm lățime. Reglați șurubul de reglare după necesități.

Se poate utiliza măturătoarea pe pante?

Da, dar panta nu trebuie să depășească 18% în sensul de mers și 10% lateral. Pe teren instabil, mașina se poate răsturna. Adaptați viteza la condiții.

Cum se transportă măturătoarea?

Respectați greutatea (1394 kg goală). Opriți motorul, scoateți cheia, strângeți frâna de parcare. Fixați aparatul de punctele de ancorare (4x) cu chingi. Utilizați calibre sub roți. Nu folosiți stivuitor pentru descărcare.

MANUAL DE UTILIZARE KM 150500 R D Classic Kärcher

Protecția mediului înconjurător

Garanție RO 1

Simboluri din manualul de utilizare

RO 1

Simboluri pe aparat . . . RO 1

Utilizarea corectă. RO 2

Utilizare eronată previzibilă RO 2

Materiale adecvate. . . . RO 2

Indicații de siguranță pentru utilizare

RO 2

Indicații de siguranță pentru regimul de deplasare

. . . RO 2

Aparate cu motor cu combustie

RO 2

Aparate cu golire pe partea

inferioară RO 2

Aparate cu acoperiș de pro

tecție RO2

Indicații de siguranță pentru

transportul aparatului . . . RO 2

Indicații de siguranță pentru

întreținere și îngrijire RO3

Funcționarea RO 3

Indicații referitoare la descărca

re . RO 3

Elemente de utilizare și funcțio

nale RO4

Figura mașina de măturat RO 4

Panou operator .RO 4

Pedala RO 4

Contact de aprindere/butoane de funcții RO 4

Manetă de operare. . . . RO 4

Lampi de control și afișaj RO 5

Înainte de punerea în funcțiune RO 5

Blocarea/deblocarea frânei de imobilizare. . . RO 5

Deplasarea mașinilor de măturat fără acționare proprie RO 5

Deplasarea aparatelor de măturat cu acționare proprie RO 5

Punerea în funcțiune . RO 5

Reglarea scaunului șoferului RO 5

Pornirea aparatului. . . . RO 5

maturat cu actionare proprioRO 5

Punerea in functiune . RO 5

Reglarea scaunului șoferului RO 5

Pornirea aparatului. . . . RO 5

Deplasarea aparatului . . RO 6

Regim de maturare .RO 6

Golirea rezervorului de mi

zerie. RO 6

Opriea aparatului .RO7

Transportul RO7

Depozitarea aparatului RO7

Scoaterea din functiune. . . . . RO 7

Ingrijirea si intretinerea . . . . . RO 7

Observatji generale . . . RO 7

Curatarea. RO 7

Intervale de intretinere. RO 7

Lucrari de intreinere .RO7

Remedierea defectiunilor. . . . RO 13

Date tehnice RO 14

Declarație UE de conformitate. RO 15

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiuni original

nal, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii posesori.

Observații generale

Dacă la despachetare constatați deteriorări apărute în timpul transportului, luați legătura cu magazinul.

• Plăcuțele de avertizare și cu indicații montate pe aparat conțin informații importante pentru utilizarea în condiții de siguranță.
• În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prescripțiile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele de reglementare.

Protecția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Uleiul de motor, motorina și benzina nu trebuie să ajungă în mediu. Protejați solul și eliminați uleiurile folosite într-un mod ecologic.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Simboluri din manualul de utilizare

PERICOL

Atrage atenția asupra unui pericol iminent, care duce la vătămări corporale grave sau moarte.

AVERTIZARE

Atrage atenția asupra unei posibile situații periculoase, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

ATENȚIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simboluri pe aparat

	Pericol de arsuri din cauza suprafetelor fierbint! Inainte de a efectua lucrã¼ la aparat, lasaçi sistémul de evacare a gazelor sã se racea.
	Efectuáti lucrã¼le la acess aparat他们在deana cu ma-núsi potrivite.
	Pericol de strivire din cauza prinderni他们在piesele mobile ale autovehiculelor.
	Pericol de accidentare din cauza componentelor mobi-le. Nu introduciçu tí mána.
	Pericol de incendiu. Nu aspi-rai obiecte aprinse sau in-candescente.
	Actionare cu lan?/Punct de ancorare
	Presiune envelope (max.)
	Puncte de fixare a cricului
	Inclinația maximă a solului in cazul deplasăriù cu rezervorul de mizerie in poziție ridicata.
	Urcăi numai pe pante de până la 18% in direcția de deplasare.
	Pericol de deteriorare! Nu spălăti filtrul de praft.

Utilizarea corectă

Mașina de măturat este prevăzută pentru uzul casnic și pentru următoarele suprafețe:

parcări, suprafețe de producție, suprafețe logistice, hoteluri, magazine, magazii, trotuare. Utilizați acest aparat de măturat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare.

Utilizarea în orice alt mod decât cel descris mai sus este considerată improprie. Producătorul nu-și asumă responsabilitatea pentru pagube produse ca urmare a utilizării improprii, riscurile revenindu-i în întregime utilizatorului.

→ Nu efectuați modificări ale aparatului. → Mașina de măturat este prevăzută numai pentru aspirarea suprafețelor de podea specificate în manualul de utilizare. → Deplasarea se va face numai pe suprafețele specificate de proprietar sau de reprezentantul acestuia pentru folosirea mașinii. În general: nu lăsați în apropierea aparatului substanțe ușor inflamabile (pericol de explozie/incendiu).

Utilizare eronată previzibilă

→ Nu măturați/aspirați niciodată lichide explozive, gaze inflamabile, precum și acizi nediluați și solvenți! Aici se includ benzina, diluanții sau pacura, care împreună cu aerul aspirat pot forma vapori sau amestecuri explozibile; în plus menționăm acetona, acizii nediluați și solvenții, deoarece ele atacă materialele folosite la acest aparat. → Nu măturați/aspirați niciodată pulberi metalice reactive (ex. aluminiu, magneziu, zinc), acestea formează gaze explozive în combinație cu soluții de curățare puternic alcaline sau acide. → Nu măturați/aspirați obiecte aprinse sau incandescente. → Aparatul nu este adecvat pentru măturarea substanțelor nocive. → Nu este permisă utilizarea aparatului în spații închise. → Nu stați în zona periculoasă. Este interzisă utilizarea în încăperi unde există pericol de explozie. → Nu este permis transportul de pasageri pe vehicul. → Împingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzise.

Materiale adecvate

■ asfalt, podele industriale, beton, dale de piatră

Măsuri de siguranță

Există pericolul unor afecțiuni ale auzului. În timpul lucrului cu aparatul, purtați protecție pentru urechi.

Indicații de siguranță pentru utilizare

→ Aparatul și accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate. → La utilizarea aparatului în zone periculoase (de ex. benzinării) se vor respecta instrucțiunile de securitate corespunzătoare. Este interzisă utilizarea în încăperi unde există pericol de explozie.

PERICOL

Pericol de accidentare!

→ Nu utilizați aparatul fără acoperiș de protecție împotriva obiectelor în cădere, în zonele unde există pericolul accidentării operatorului prin obiecte căzătoare. Operatorul trebuie să folosească aparatul conform specificațiilor acestuia. Acesta trebuie să respecte condițiile locale și, în timpul utilizării, să fie atent la terți, în special la copii. → Trebuie respectate măsurile, regulile și prevederile valabile pentru vehicule. → Înainte de începerea lucrului, operatorul trebuie să se asigure că toate dispozitivele de protecție sunt montate și funcționează în mod corespunzător. → Operatorul aparatului este responsabil pentru accidentele care implică alte persoane sau proprietatea acestora. → Aveți grijă ca operatorul să poarte haine strâmte. Operatorul trebuie să poarte de asemenea pantofi rezistenți și să evite hainele largi. → Înainte de pornire, verificați imediata apropiere a aparatului (de ex. copii). Aveți grijă să existe o bună vizibilitate! → Nu lăsați mașina să funcționeze nesupravegheat. Operatorul poate părăsi aparatul abia după ce motorul a fost oprit, aparatul a fost imobilizat și cheia (Intelligent Key) a fost scoasă. Pentru a preveni folosirea aparatului de persoane neautorizate, scoateți cheia aparatului. → Aparatul poate fi folosit numai de persoane instruite în manipularea acestuia sau care și-au dovedit abilitatea de a opera aparatul și au fost însărcinate în mod expres cu utilizarea aparatului. → Aparatul nu este destinat pentru a fi folosit de persoane (inclusiv copii) cu capacități psihice, senzoriale sau mintale limitate sau de persoane care nu dispun de experiență și/sau cunoștințe necesare, cu excepția acelor cazuri în care ele sunt supravegheate de o persoană responsabilă de siguranța lor sau au fost instruite de către această persoană în privința utilizării aparatului.

→ Nu lăsați copiii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul.

Indicații de siguranță pentru regimul de deplasare

PERICOL

Pericol de accidentare și de rănire! → Adaptați viteza de deplasare la condițiile de drum.

Pericol de răsturnare în cazul unor pante prea mari.

Urcati numai pe pante de până la 18% în direcția de deplasare. Pericol de răsturnare în cazul în care suprafața nu este stabilă. → Mișcați aparatul numai pe suprafețe stabile.

Pericol de răsturnare în cazul unei înclinări laterale prea mari. → În direcția perpendiculară pe direcția de mers, urcați numai pe pante de până la maxim 10%.

Aparate cu motor cu combustie

△ Pericol

Pericol de accidentare!

→ Nu este permisă obturarea orificiului de evacuare a gazelor. → Nu vă aplecați deasupra orificiului de evacuare a gazelor și nu puneți mâna pe acesta (pericol de arsuri). → Nu atingeți motorul de acționare (pericol de arsuri). Gazele de eșapament sunt toxice și nocive, ele nu trebuie inhalate. → Motorul funcționează din inerție 3-4 secunde după ce a fost oprit. În acest interval nu vă apropiați de zona sistemului de acționare.

Aparate cu golire pe partea inferioară

PERICOL

Pericol de accidentare! → În cazul lucrărilor la clapeta de golire superioară, ridicați de tot rezervorul de mizerie și asigurați-l.

Aparate cu acoperiș de protecție

INDICAȚIE

Indicații de siguranță pentru transportul aparatului

La transport, țineți cont de greutatea aparatului. Pentru transportarea aparatului, deconectați bateria și fixați-l în mod sigur.

Indicații de siguranță pentru întreținere și îngrijire

→ Înaintea curățării și întreținerii aparatului, a înlocuirii componentelor sau a trecerii la altă funcție, aparatul trebuie oprit și trebuie scoasă cheia de contact. → În cazul lucrărilor la instalația electrică, decuplați acumulatorul. → Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări). → Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. → Aparatele trebuie să fie verificate din punctul de vedere al siguranței în exploatare în funcție de reglementările locale pentru aparatele de uz comercial folosite în mai multe locuri. → Efectuați lucrările la acest aparat întotdeauna cu mănuși potrivite.

Funcționarea

Mașina de maturat funcționează după principiul periei.

• Cilindrul de maturare rotativ transportă murdăria direct în rezervorul de murdărie.
• Matura laterală curăță colțurile și muchiile de pe suprafața de maturat și transportă murdăria pe banda cilindrului de maturare.
• Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

Indicații referitoare la descărcare

PERICOL

Pericol de rănire și deteriorare a aparatului!

→ La încărcare, țineți cont de greutatea aparatului. → Nu folosiți un stivuitor, aparatul ar putea fi deteriorat.

Greutate în stare Goală (fără ac-cesorii)	1394 kg*
* Cu accesorile montate greutatea aparatului este considerabil mai mare.

Pentru încărcarea aparatului, utilizați o rampă sau o macara corespunzătoare! → La utilizarea unei rampe, aveți grijă la următoarele: Garda la sol: 70 mm

Acoperis de protectie sofer	2.851-686.0
Lumini de lucru 2.852-082.0
Matură laterală, stânga 2.851-274.0
Panou operator

Figura 3

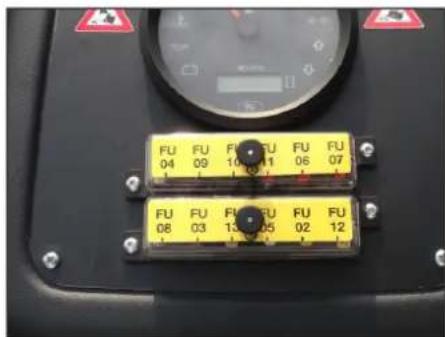

1 Suport 2 Manetă de operare 3 Siguranțe 4 Lămpi de control și afișaj 5 Contact aprindere 6 Taste de funcții 7 Reglarea turației motorului

Manetă de accelerație

8 Frână de imobilizare 9 Manetă suflantă

Pedală

Figura C

1 Pedală de frânare 2 Pedală de deplasare înainte/înapoi

Contact de aprindere/butoane de funcții

Figura 0

1 Cheie de contact

Simbol filament incandescent: Preîn

călzire la incandescentă

Poziția 0: Oprire motor

Poziția 1: Aprindere permisă

Poziția 2: Pornire motor

2 Curățarea filtrului 3 Claxon

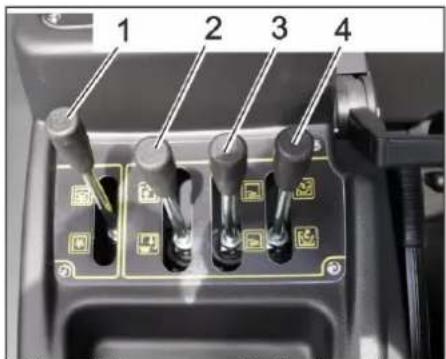

Manetă de operare

Figura

1 Manetă de operare cilindru de măturare 2 Manetă de operare rezervor de mizerie 3 Manetă de operare mături laterale 4 Manetă de operare clapetă rezervor

Lămpi de control și afișaj

Figura F

1 Contor ore de funcționare 2 Lampă de avertizare încărcare 3 Lampă de avertizare presiune ulei 4 Lampă de avertizare temperatură apă de răcire 5 Aer aspirat de motor 6 Lampă de avertizare rezervă de combustibil 7 Lampă de control încălzire prin incandescentă 8 Lampă de control (nu este conectată) 9 Lampă de control lumini de poziție/fază scurtă (opțional) 10 Indicator rezervor 11 Fără funcție, luminează doar la pornirea motorului (autotest) 12 Fără funcție 13 Fără funcție 14 Fără funcție

Înainte de punerea în funcțiune

Blocarea/deblocarea frânei de imobilizare

→ Eliberați frâna de imobilizare în timp ce țineți pedala de frână apăsată. Trageți frâna de imobilizare în timp ce țineți pedala de frână apăsată.

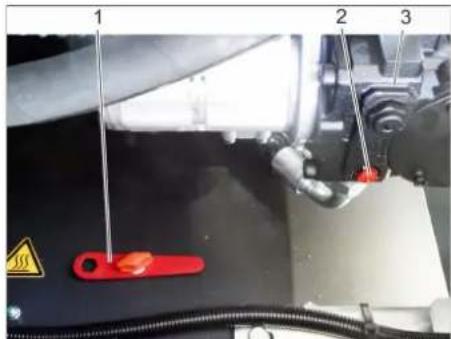

Deplasarea mașinilor de măturat fără acționare proprie

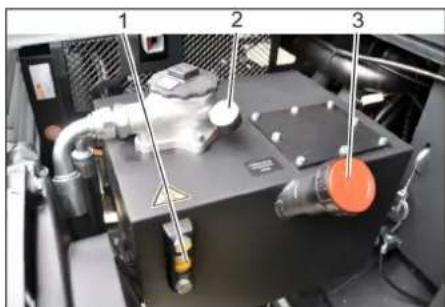

1. Sculă specială 2. Șurub pentru roata liberă 3. Pompă hidraulică → Deschideți capacul motorului. Rotiți șurubul de mers liber (roșu) al pompei hidraulice cu 180° (în sens invers acelor de ceas). Utilizați scule speciale.

INDICAȚIE

Scula specială (cheia roșie) se află într-un suport în cabina șoferului, lângă roata de mers liber.

PRECAUȚIE

Nu deplasați mașina de măturat fără acționare proprie pe trasee mai lungi sau cu viteze peste 10 km/h.

Rotiți șurubul de mers liber al pompei hidraulice înapoi până la opritor, în sensul acelor de ceas, după împingerea mașinii.

Deplasarea aparatelor de măturat cu acționare proprie

→ Rotiți șurubul de mers liber al pompei hidraulice înapoi până la opritor, în sensul acelor de ceas, după împingerea mașinii. Utilizați scule speciale.

Punerea în funcțiune

Observații generale

→ Înainte de punerea în funcțiune, citiți manualul de utilizare al producătorului motorului, acordând atenție specială măsurilor de siguranță. → Amplasați mașina de măturat pe o suprafață plană.

→ Scoateți cheia de contact. → Blocați aparatul folosind frâna de imobilizare.

Lucrări de verificare și întreținere

Zilnic, înainte de utilizare

→ Verificați nivelul din rezervorul de combustibil. → Verificați nivelul uleiului de motor. → Verificați nivelul de umplere a rezervorului de egalizare a agentului de răcire. → Verificați presiunea în anvelope. → Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. Verificați roțile dacă nu s-au prins benzi în ele. → Verificați separatorul centrifugal, filtrul de aer, în caz că este necesar curățați-l. → Verificați funcționarea tuturor elementelor de comandă. → Verificați aparatul în privința deteriorărilor. → Curățați filtrul de praf cu butonul de curățare a acestuia.

Notă: Descrierea o găsiți în capitolul Îngrijirea și întreținerea.

Alimentarea cu combustibil

PERICOL

Pericol de explozie! → Se va folosi numai combustibilul specificat în instrucțiunile de utilizare. → Nu alimentați cu combustibil în spații închise. → Este interzis fumatul și folosirea focului deschis. → Aveți grijă să nu ajungă combustibil pe suprafețele fierbinți. → Controlați nivelul de combustibil pe indicatorul rezervorului. → Opriți motorul. Deschideți capacul rezervorului. Alimentați combustibil Diesel. → Ștergeți combustibilul vărsat și închideți capacul rezervorului.

Funcționarea

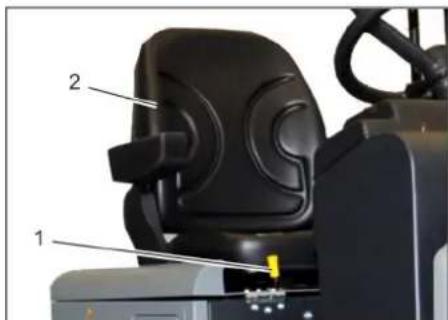

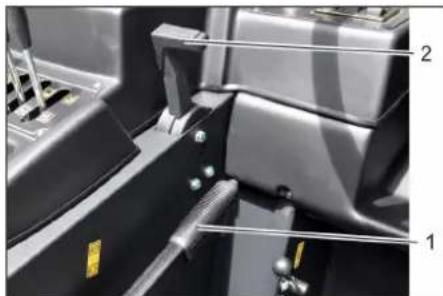

Reglarea scaunului șoferului

1 Manetă pentru reglarea scaunului 2 Scaun șofer

→ Trageți maneta pentru reglarea scaunului spre exterior. → Mutați scaunul, eliberați maneta și fixați-o. → Prin mișcarea scaunului înainte și înapoi verificați dacă este blocat.

Pornirea aparatului

Notă: Aparatul este dotat cu un comutator de contact la scaun. La părăsirea scaunului de șofer aparatul se oprește.

1 Frână de imobilizare

2 Reglarea turației motorului

Așezați-vă pe scaunul șoferului. → Blocați aparatul folosind frâna de imobilizare. → Împingeți înainte reglajul pentru turația motorului la 1/3.

Preîncălzire la incandescență

→ Introduceți cheia de contact în contact. Rotiți cheia de contact în poziția „Glühwendel”. Lampa de preîncălzire este aprinsă.

Pornirea motorului

Pentru pornirea motorului trebuie să apăsați pedala de frână. Când lampa de preîncălzire se stinge, rotiți cheia de contact în poziția. → După ce aparatul a pornit, eliberați cheia de contact.

Notă: Nu acționați demarorul mai mult de 10 secunde. Înainte de a acționa demarorul din nou, așteptați cel puțin 10 secunde.

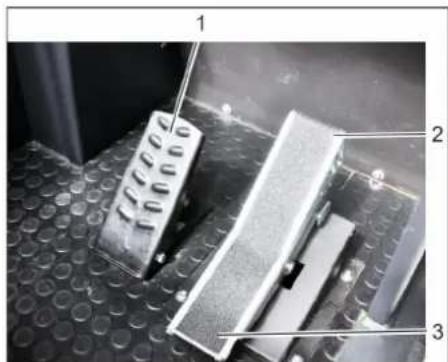

Deplasarea aparatului

1 Pedală de frânare 2 Pedală „mers înainte” 3 Pedală „marșarier” Împingeți înainte până la capăt regulatorul turației motorului (turație de operare). Apăsați pedala de frânare și țineți-o apăsată. Eliberați frâna de imobilizare.

Deplasarea înainte

→ Apăsați încet pedala de „mers înainte”.

Deplasarea în spate

PERICOL

Pericol de accidentare!

Când mergeți în spate, aveți grijă să nu pericilitați nicio persoană, eventual cereți instrucaj în acest sens. Apăsați încet pedala de „mers în spate”.

Manevrarea

Pedala de deplasare permite reglarea vitezei de deplasare fără trepte. → Acționarea bruscă a pedalei trebuie evitată, deoarece acest lucru ar putea determina distrugerea instalației hidraulice. Dacă puterea scade în pantă, eliberați puțin pedala.

Frânarea

Dacă eliberați pedala, aparatul este frânat și se oprește singur. Indicație: Efectul de frânare poate fi accentuat prin apăsarea frânei de picior.

Trecerea peste obstacole

Trecerea peste obstacole fixe de până la 70 mm: Treceți încet și cu grijă peste ele. Trecerea peste obstacole fixe de peste 70 mm: Trecerea peste obstacole se va face numai folosind o rampă adecvată.

Regim de măturare

PRECAUȚIE

Nu măturați benzi de ambalare, sârme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de măturare.

Notă: Pentru a atinge un rezultat optim de curățare, viteza de deplasare trebuie adaptată la condițiile existente.

Notă: În timpul utilizării, filtrul de praf trebuie curățat la intervale regulate.

Indicație: În cazul executării de lucrări frecvente în zone cu praf fin trebuie să schimbați filtrul mai des.

Manetă de operare

1 Manetă de operare cilindru de măturare

2 Manetă de operare rezervor de mizerie

3 Manetă de operare mături laterale

4 Manetă de operare clapetă rezervor

Manetă de operare cilindru de măturare

→ Manetă de operare cilindru de maturare (1) în față: cilindrul coboară. → Manetă de operare cilindru de maturare (1) în spate: cilindrul se ridică.

Manetă de operare rezervor de mizerie

→ Manetă de operare rezervor de mizerie (2) în față: rezervorul de mizerie coboară. → Manetă de operare rezervor de mizerie (2) în spate: rezervorul de mizerie se ridică.

Manetă de operare maturi laterale

→ Manetă de operare cilindru de maturare (3) în față: matura laterală coboară. → Manetă de operare cilindru de maturare (3) în spate: matura laterală se ridică.

Manetă de operare clapetă rezervor

→ Manetă de operare clapetă rezervor (4) în față: clapeta rezervorului de mizerie se deschide. → Manetă de operare clapetă rezervor (4) în spate: clapeta rezervorului de mizerie se închide.

Maturarea podelelor uscate

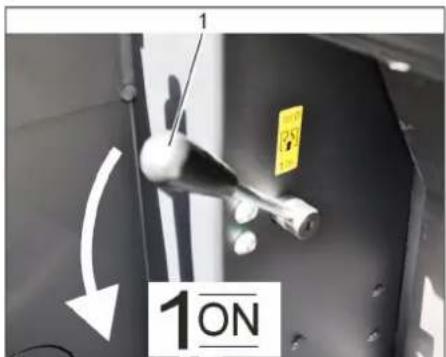

1 Manetă suflantă Pornit / Oprit. Porniți suflanta. → În cazul curățării suprafețelor: Manetă de operare cilindru de maturare (1) în față: cilindrul coboară. → Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschide. → La curățarea marginilor laterale: Manetă de operare cilindru de maturare (3) în față: matura laterală coboară.

Maturarea podelelor umede sau ude

→ Opriți suflanta. În cazul curățării suprafețelor: Manetă de operare cilindru de maturare (1) în față: cilindrul coboară. → Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschide. → La curățarea marginilor laterale: Manetă de operare cilindru de maturare (3) în față: matura laterală coboară.

Golirea rezervorului de mizerie

PERICOL

Pericol de accidentare!

→ În timpul procesului de golire, în raza de acțiune a utilajului nu trebuie să se afle persoane sau animale.

PERICOL

Pericol de strivire!

Nu introduceți mâinile între tijele mecanismului de golire. Nu staționați sub rezervorul ridicat.

PERICOL

Pericol de răsturnare! Amplasați aparatul pe o suprafață plană în timpul procesului de golire.

ATENȚIE

Pericol de rănire și deteriorare a aparatului! Există pericolul aruncării cu pietre datorită rotirii cilindrului de măturare în timpul procesului de golire.

Ridicați cilindrul de măturare și măturile laterale cu manetele de operare, pentru aceasta împingeți manetele de operare (1 și 3) în spate. Închideți clapeta rezervorului, împingeți maneta de operare (4) în spate. Ridicați rezervorul de mizerie, împingeți maneta de operare (2) în spate. Apropiați-vă încet de recipientul de colectare. Blocați aparatul folosind frâna de imobilizare. Deschideți clapeta rezervorului, pentru aceasta împingeți maneta de operare a clapetei rezervorului (4) în față și goliți rezervorul de mizerie.

Închideți clapeta rezervorului, pentru aceasta trageți maneta de operare a clapetei rezervorului (4) în spate, până la capăt, să se blocheze. Eliberați frâna de imobilizare. Îndepărtați-vă încet de la recipientul de colectare. Coborâți rezervorul de mizerie până la capăt, pentru aceasta împingeți maneta de operare a rezervorului de mizerie (2) în față.

Oprirea aparatului

Ridicați cilindrul de măturare și măturile laterale cu manetele de operare, pentru aceasta împingeți manetele de operare (1 și 3) în spate. Închideți clapeta rezervorului, împingeți maneta de operare (4) în spate. Trageți regulatorul turației de motor în spate de tot. Apăsați pedala de frânare și țineți-o apăsată. Blocați aparatul folosind frâna de imobilizare. Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

Transportul

PERICOL

La transport țineți cont de greutatea aparatului. Rotiți cheia de contact în poziția 0 și apoi scoateți-o. Blocați aparatul folosind frâna de imobilizare. Fixați aparatul de punctele de blocare folosind curele, frânghii sau lanțuri. Fixați roțile aparatului cu o pană. În cazul transportului în vehicule asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea aparatului

PERICOL

Pericol de rănire și deteriorare a aparatului!

La depozitare, țineți cont de greutatea aparatului.

Scoaterea din funcțiune

Dacă mașina de măturat urmează să nu fie folosită o perioadă mai îndelungată, respectați următoarele puncte:

→ Amplasați mașina de măturat pe o suprafață plană. → Ridicați cilindrul de măturare și măturile laterale pentru a evita deteriorarea perilor. → Închideți clapeta rezervorului. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare. Asigurați aparatul pentru ca să nu se poată deplasa din greșeală. → Schimbați uleiul de motor. Când urmează perioade de îngheț, goliți apa de răcire sau verificați dacă ține suficient antigel. → Curățați exteriorul și interiorul mașinii de măturat.

→ Deconectați acumulatorul. → Încărcați acumulatorul și reîncărcați-l la un interval de aproximativ 2 luni. → Acoperiți bateria și asigurați-o contra unui scurtcircuit.

Îngrijirea și întreținerea

Observații generale

PRECAUȚIE

Pericol de deteriorare!

→ Nu spălați filtrul de praf. → Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. Aparatele pentru uz comercial folosite în mai multe locuri trebuie supuse unei verificări de siguranță conform VDE 0701. → Amplasați mașina de măturat pe o suprafață plană. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Curățarea

PRECAUȚIE

Pericol de deteriorare!

→ Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări).

Curățarea interiorului aparatului

PERICOL

Pericol de accidentare!

→ Purtați mască de protecție împotriva prafului și ochelari de protecție. → Curățați aparatul cu o cârpă. → Curățați aparatul cu aer comprimat.

Curățarea exteriorului aparatului

→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluții de curățare ușoară.

Notă: Nu utilizați agenți de curățare agresivi.

Intervale de întreținere

Notă: Contorul pentru orele de funcționare indică intervalele de întreținere.

Întreținerea de către client

Notă: În cazul întreținerii de către client, toate lucrările de service și de întreținere trebuie să fie efectuate de un specialist. Dacă este nevoie, se poate apela la ajutorul unui partener Kärcher autorizat.

Lucrări de întreținere zilnice:

→ Verificați nivelul din rezervorul de combustibil. → Verificați nivelul uleiului de motor. → Verificați nivelul de umplere a rezervorului de egalizare a agentului de răcire. → Verificați presiunea în anvelope. → Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. → Verificați filtrul de combustibil. → Verificați separatorul centrifugal, filtrul de aer, în caz că este necesar curățați-l. → Verificați funcționarea tuturor elementelor de comandă. → Verificați aparatul în privința deteriorărilor.

Lucrări de întreținere săptămânale:

→ Curățați radiatorul de apă. → Curățați radiatorul de ulei hidraulic. Verificați instalația hidraulică. → Verificați nivelul uleiului hidraulic. → Verificați nivelul agentului de frânare. → Verificați uzura barelor de etanșare, în caz că este necesar înlocuiți-le. → Verificați și ungeți capacul rezervorului.

Notă: Descrierea o găsiți în capitolul Lucrări de întreținere.

Întreținerea de către service

Comandați prima întreținere de la serviciul pentru clienți, conform listei de inspecții.

Întreținere după 250/500/1000/1500/2000 ore de funcționare:

Comandați prima întreținere de la serviciul pentru clienți, conform listei de inspecții.

Notă: Pentru a avea dreptul la garanție, în perioada de garanție toate lucrările de service și de întreținere trebuie să fie efectuate de un service Karcher autorizat, conform caietului de service.

Lucrări de întreținere

Pregătirea:

→ Amplasați mașina de măturat pe o suprafață plană. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Măsuri de siguranță generale

PERICOL

Pericol de accidentare!

Dacă rezervorul de mizerie este ridicat, introduceți întotdeauna stiftul de siguranță.

Aplicați siguranța doar în afara zonei de pericol.

1 Suport stift de siguranță 2 Stift de siguranță → Rabatați în sus stiftul de siguranță pentru golire superioară și introduceți-l în suport (asigurat-l).

Uleiul de motor, păcura, motori- nași benzina nu trebuie să ajungă în mediu înconjurător. Protejăți solul și eliminăți ulei- rile folosite intr-un mod ecolo- gic.

Măsuri de siguranță acumulatori

Când umblați cu acumulatorii, respectați neapărat următoarele avertismente:

	Respectați indicatorile de pe accumulator, din instruetionale de'utilizare și din manualul de utiliser ale vehiculului!
	Purtați proteție pentru ochi!
	Tineti copiiș departe de acizi și acumulatori!
	Pericol deexplozie!
	Este interzisă folosirea focului deschis, provocarea de scântei și fumatul!
	Pericol de accidentare!
	Prim ajutor
	Simbol de avertizare
	Scoaterea din uz
	Nu aruncați acumulatoriți în gu-noiul menajer!

PERICOL

Pericol de expoze!

→ Utilizați doar baterii cu capac de bornă! Înlocuiți capacul bornei dacă există pierderi!

PERICOL

Pericol de expoze!

→ Nu așezați unelte sau obiecte similare pe acumulator. Pericol de scurtcircuit și explozie.

PERICOL

Pericol de accidentare!

→ Nu lăsați să ajungă plumb pe mâini. După ce lucrați cu bateriile, spălați-vă mâinile.

PERICOL

Pericol de incendiu și explozie!

→ Este interzis fumatul și folosirea focului deschis. → Încăperile unde se încarcă acumulatorii trebuie să fie bine aerisite, deoarece în timpul încărcării se formează un gaz puternic exploziv.

PERICOL

Pericol de arsuri cauzate de acizi!

Dacă v-ați stropit cu acid în ochi sau pe piele, clătiți cu multă apă. Apoi mergeți imediat la un medic. Spălați cu apă hainele contaminate.

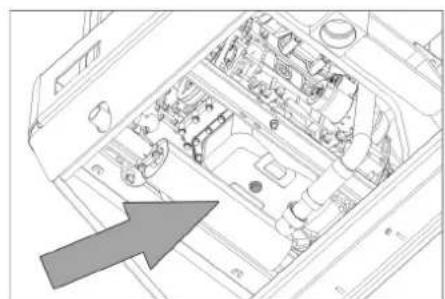

Introducerea și conectarea acumulatorului

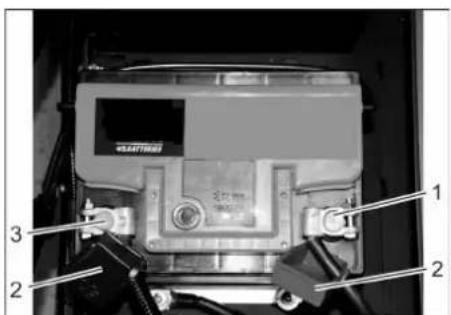

1 Pol pozitiv

2 Capacul bornei

3 Pol negativ

Introduceți acumulatorul în suport. Înșurubați bine elementele de fixare de pe fundul acumulatorului. Conectați borna polului (cablu roșu) la polul pozitiv (+). Conectați borna polului la polul negativ (-). Puneți la loc capacele bornelor. Controlați polii acumulatorului și bornele pentru a vedea dacă au protecție suficientă prin grăsime pentru poli.

Verificarea și corectarea nivelului de lichid al acumulatorului

PRECAUȚIE

Pericol de deteriorare!

La acumulatoarele cu acid, nivelul lichidului trebuie controlat periodic. Scoateți toate capacele celulelor. Luați o mostră din fiecare celulă cu ajutorul dispozitivului de control pentru acid. - Acidul dintr-o baterie încărcată în totalitate are la 20°C o sarcină specifică de 1,28 kg/l. - Acidul dintr-o baterie încărcată parțial are o sarcină specifică între 1,00 și 1,28 kg/l. - Greutatea specifică a acidului trebuie să fie egală în toate celulele. Introduceți mostra de acid înapoi în aceeași celulă. Dacă nivelul lichidului este prea scăzut, adăugați apă distilată până la marcaj. Încărcați acumulatorul. Înșurubați capacele celulelor.

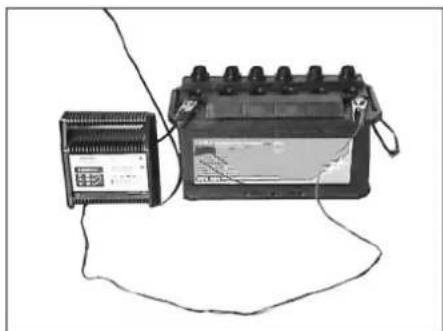

Încărcarea acumulatorului

PERICOL

Pericol de accidentare! Respectați indicațiile de siguranță atunci când umblați cu bateriile. Respectați instrucțiunile de utilizare ale producătorului încărcătorului.

PERICOL

Pericol de deteriorare! → Încărcați acumulatorul numai cu un încărcător adecvat.

Scoateți toate capacele celulelor. (doar în cazul bateriei cu întreținere sumară) → Legați polul pozitiv al încărcătorului la borna pozitivă a acumulatorului. → Legați polul negativ al încărcătorului la borna negativă a acumulatorului. → Introduceți ștecherul în priză și porniți încărcătorul. → Încărcați acumulatorul la cea mai mică intensitate posibilă. Când acumulatorul este încărcat, mai întâi deconectați încărcătorul de la rețeaua de curent și apoi de la acumulator. Înșurubați capacele celulelor. (doar în cazul bateriei cu întreținere sumară)

Demontarea bateriei

→ Decuplați clema de la polul negativ (-). → Decuplați clema de la polul pozitiv (+). Slăbiți elementele de fixare de pe fundul acumulatorului. Scoateți bateria din suportul bateriei. Îndepărtați bateria uzată conform reglementărilor legale.

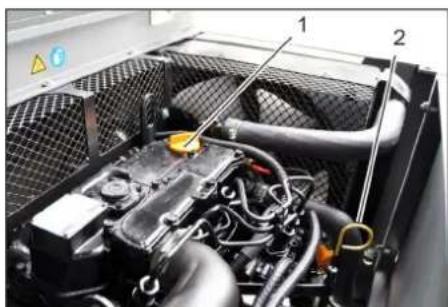

Verificarea nivelului uleiului de motor și adăugarea uleiului

PERICOL

Pericol de arsuri!

→ Lăsați motorul să se răcească. → Verificați nivelul uleiului de motor după ce au trecut cel puțin 5 minute de la oprirea motorului.

Pericol de arsuri din cauza uleiului de motor fierbinte!

→ Lăsați motorul să se răcească. → Pregătiți un vas colector pentru cel puțin 6 litri de ulei de motor. → Lăsați motorul să se răcească.

→ Deșurubați șurubul de evacuare a uleiului. → Deșurubați capacul de umplere ulei. Goliți uleiul.

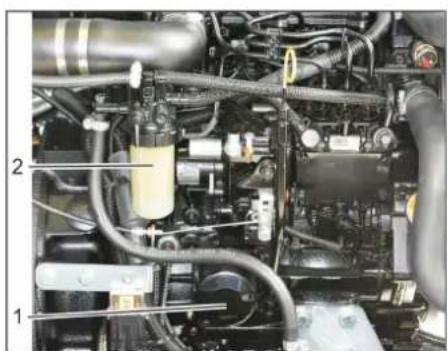

1 Filtru ulei

2 Filtru de combustibil

→ Desfaceți filtrul de ulei. → Curățați suportul și suprafețele de etanșare. → Înainte de asamblare, ungeți garnitura filtrului de ulei nou cu ulei. → Introduceți noul filtru de ulei și strângeți-l cu mâna.

→ Înșurubați șurubul de evacuare a uleiului cu tot cu garnitura nouă. Cuplu de strângere: 25 Nm. Adăugați ulei de motor. Pentru tipurile de ulei și cantități, vezi capitolul Date tehnice. → Închideți capacul de umplere ulei. → Lăsați motorul să funcționeze aprox. 10 secunde. → Verificați nivelul uleiului de motor.

Verificarea filtrului de combustibil

→ Verificați filtrul de carburant în privința murdăririi. → Curățați, dacă este nevoie, filtrul de carburant și suportul filtrului; schimbați filtrul, dacă este nevoie.

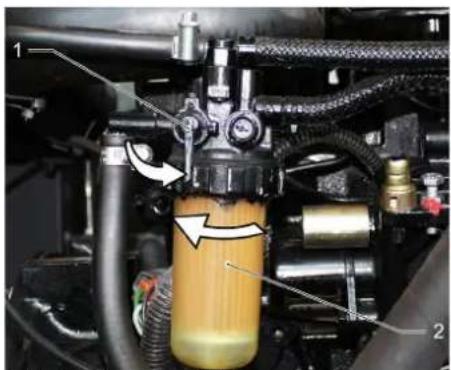

Schimbarea filtrului de combustibil

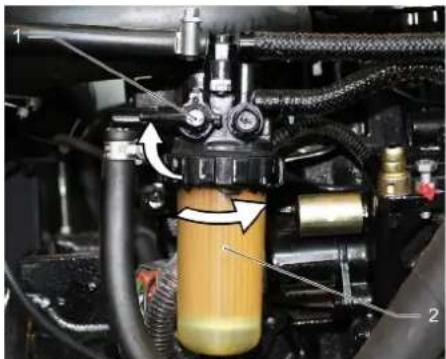

1 Robinet combustibil 2 Filtru de combustibil → Închideți robinetul de combustibil. → Deșurubați filtrul de combustibil și înlocuiți-l.

1 Robinet combustibil

2 Filtru de combustibil INDICAȚIE

Înainte de montare, umpleți filtrul de combustibil cu motorină.

→ Înșurubați la loc noul filtru de combustibil. Strângeți filtrul de combustibil cu un cuplu de 20 Nm. → Deschideți robinetul de combustibil.

Evacuarea apei de condens de la separatorul de apă pentru motorină

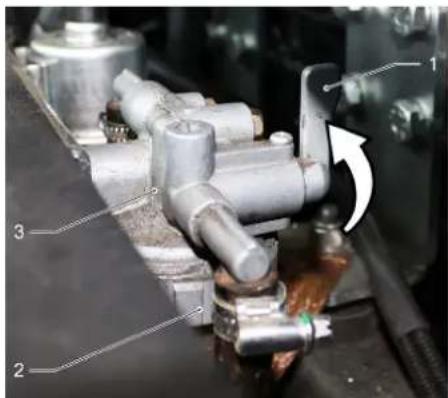

1 Robinet combustibil 2 Recipient de separare 3 Separator de apă

Închideți robinetul de combustibil. → Deșurubați și goliți recipientul de separare. Înșurubați-l la loc. → Deschideți robinetul de combustibil.

Verificarea nivelului uleiului hidraulic și adăugarea uleiului

INDICAȚIE

Rezervorul de murdărie nu poate fi în poziție ridicată. → Deschideți capacul motorului.

1 Vizor 2 Manometru 3 Capac de închidere, orificiu de umplere a uleiului → Verificați nivelul uleiului hidraulic prin vizor. -Nivelul de ulei trebuie să fie între marcajele MIN și MAX. Dacă nivelul de ulei este sub marcajul MIN, completați cu ulei hidraulic. → Deșurubați capacul de închidere a orificiului de umplere a uleiului. → Curățați zona de umplere. → Completați cu ulei hidraulic. Pentru tipurile de ulei vezi capitolul Date tehnice. → Înșurubați capacul de închidere al orificiului de umplere a uleiului.

INDICAȚIE

Dacă manometrul indică o presiune ridicată a uleiului hidraulic, filtrul de ulei hidraulic trebuie schimbat de către serviciul pentru clienți Kärcher.

Verificarea instalației hidraulice

INDICAȚIE

Întreținerea instalației hidraulice va fi efectuată numai de către un service Kärcher autorizat.

→ Blocați aparatul folosind frâna de imobilizare. Porniți motorul. → Verificați toate furtunurile hidraulice și racordurile pentru a vedea dacă sunt etanșe.

Verificarea și întreținerea radiatorului de apă

PERICOL

Pericol de arsuri și opărire!

→ Lăsați radiatorul să se răcească cel puțin 20 minute. → Verificați nivelul apei de răcire la rezervorul de compensare (nivelul de apă trebuie să fie între marcajele MIN și MAX). → Curățați lamelele de răcire. → Verificați toate furtunurile de apă de răcire și racordurile pentru a vedea dacă sunt etanșe. → Curățați ventilatorul.

Verificarea cilindrului de măturare

Porniți motorul. → Ridicați rezervorul de murdărie în poziția finală. → Opriți motorul. → Blocați aparatul folosind frâna de imobilizare. → Introduceți știftul de siguranță pentru golire superioară. Îndepărtați benzile sau urmele din cilindrul de măturare. Scoateți știftul de siguranță. → Porniți motorul. Coborâți rezervorul de murdărie până în poziția finală. → Opriți motorul.

Înlocuirea cilindrului de măturare

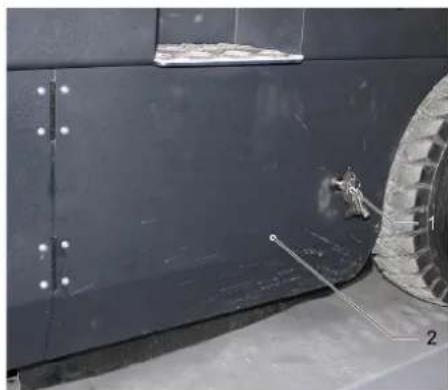

1 Cheie

2 Invelis lateral

→ Ridicați rezervorul de mizerie și asigurați-l cu știftul de siguranță. → Deschideți învelișul lateral cu cheia.

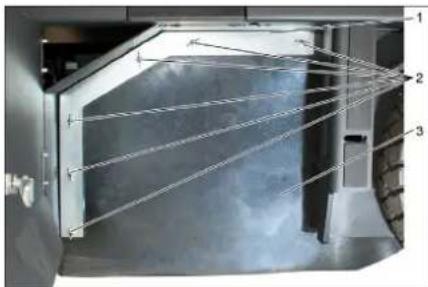

1 Colier

2 Piuliță fluture

3 Garnitură laterală

→ Deșurubați piulițele fluture. → Scoateți colierul. → Deșurubați piulițele fluture ale plăcii de prindere de la garnitura laterală și scoateți placa de prindere. → Trageți garnitura laterală spre exterior. → Deșurubați șurubul de fixare de la suportul cilindrului de maturare și rabatați suportul în afară. → Scoateți cilindrul de maturare.

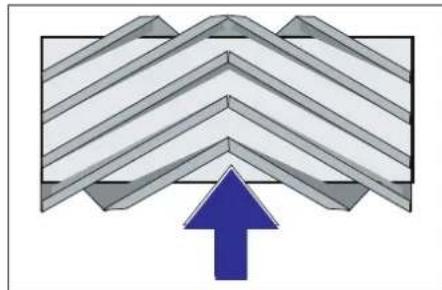

Poziția de montare a cilindrului de maturare în direcția de deplasare (imagine de sus)

Notă: Atenție la poziția garniturii de perii la montarea noului cilindru de maturare.

Montați noul cilindru de maturare. Canelurile de pe cilindrul de maturare trebuie aplicate pe camele culiselor aflate față în față.

Indicație: Zona de maturare trebuie setată din nou după montarea noului cilindru de maturare.

Verificarea și reglarea zonei de maturare a cilindrului de maturare

→ Verificați presiunea în anvelope. → Opriți suflanta de aspirare. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită în mod vizibil cu praf sau cretă. → Coborâți cilindrul de maturare cu maneta de operare și lăsați-l să funcționeze (timp de cca. 10 s). → Ridicați cilindrul de maturare. → Deplasați aparatul în spate. → Verificați zona de maturare.

Forma zonei de maturare trebuie să constituie un triunghi dreptunghic echilateral, cu o lățime de 80-85 mm.

2 Piuliță de reglare 3 Contrapiuliță 4 Bară filetată

Reglați lățimea zonei de maturare prin rotirea șurubului de reglare. Verificați zona de maturare.

Verificarea și reglarea zonei de măturare a măturilor laterale

→ Verificați presiunea în anvelope. → Ridicați măturile laterale. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită în mod vizibil cu praf sau cretă. → Coborâți mătura laterală cu maneta de comandă și lăsați-o să funcționeze cca. 10 secunde. → Ridicați măturile laterale. → Deplasați aparatul în spate. → Verificați zona de măturare.

Lățimea zonei de măturare trebuie să fie între 40-50 mm.

→ Corectați zona de măturare cu cele două șuruburi de reglare. → Verificați zona de măturare.

Reglarea garniturilor laterale

PERICOL

Pericol de accidentare!

Dacă rezervorul de mizerie este ridicat, introduceți întotdeauna știftul de siguranță. Aplicați siguranța doar în afara zonei de pericol. Verificați presiunea în anvelope. → Ridicați rezervorul de mizerie și asigurați-l cu știftul de siguranță. → Rabatați în sus știftul de siguranță pentru golire superioară și introduceți-l în suport (asigurat).

1 Suport știft de siguranță 2 Știft de siguranță → Deschideți învelișul lateral conform instrucțiunilor din cap. „Înlocuirea cilindrului de măturare”. Slăbiți cele 6 șuruburi piuliță ale plăcii de prindere laterale. Slăbiți cele 3 piulițe (SW 13) de la placa de prindere frontală. Apăsați în jos garnitura laterală (orificiu alungit) până la obținerea unei distanțe de 1-3 mm față de podea. → Înșurubați bine plăcile de prindere. → Repetați procesul pe cealaltă parte a aparatului.

→ Amplasați mașina de măturat pe o suprafață plană. → Racordați aparatul de verificat presiunea la ventilul anvelopei. → Verificați presiunea și, dacă e nevoie, corectați presiunea.

Pentru presiunea corespunzătoare în anvelope vezi capitolul Date tehnice.

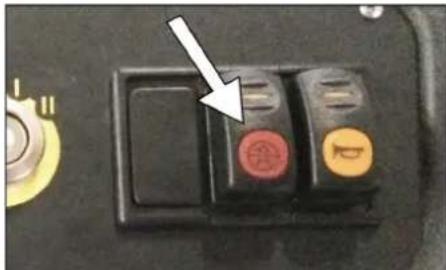

Curățați manual filtrul de praf

→ Porniți curățarea manuală a filtrului. Verificarea/schimbarea filtrului de praf ▲ AVERTIZARE

Pericol de accidentare!

La efectuarea lucrărilor la instalația de filtrare purtați mască de protecție. Respectați măsurile de siguranță când manipulați pulberile fine. → Curățați filtrul de praf cu butonul de curățare a acestuia. → Goliți rezervorul de mizerie.

1 Dispozitiv de închidere capac aparat

2 Capacul aparatului

3 Capacul filtrului

→ Deschideți zăvorul, pentru aceasta deșurubați șurubul stea. → Împingeți în față capacul rezervorului.

1 Închizătoare capac filtru (2x)

2 Capacul filtrului

Deschideți închizătorul. → Deschideți capacul filtrului.

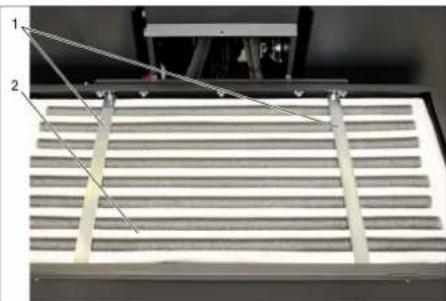

1 Bare de încărcare 2 Filtru de grafit → Verificați filtrul de praf, curățați-l sau schimbați-l dacă este nevoie.

Indicație

Schimbarea filtrului de praf poate fi efectuată doar de către serviciul pentru clienți Karcher.

Puneți capacul filtrului la loc și blocați-l.

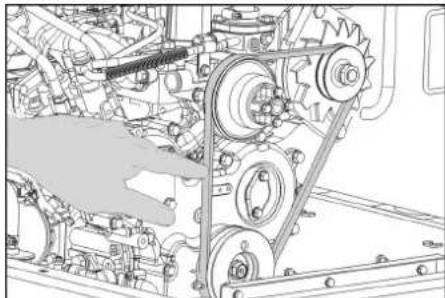

Verificați și reglați cureaua trapezoidală.

Cureaua trapezoidală trebuie să cedeze cca. 7-9 mm la o încărcare de 10 kg.

→ Comandați reglarea tensionării curelei trapezoidale de către un service autorizat.

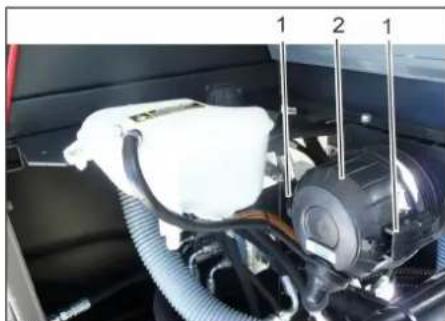

Verificarea și înlocuirea filtrului de aer

1 Inchizatoare

2 Carcasă filtru de aer. Îndepărtați carcasa filtrului de aer. → Înlocuiți cartușul filtrului de aer. Indicație: Poziție de montare cu orificiul de evacuare spre jos (vezi figura).

Curățați separatorul tip ciclon

1 Piuliță fluture 2 Separator centrifugal → Deșurubați piulița fluture de la separatorul centrifugal. → Curățați separatorul centrifugal.

Verificați nivelul agentului de răcire

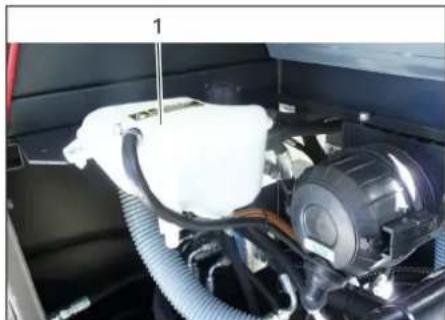

1 Rezervor de compensare agent de răcire → Verificați nivelul de umplere cu motorul rece. → Verificați nivelul de umplere a rezervorului de egalizare a agentului de răcire. Nivelul optim de agent de răcire trebuie să se afle între marcajul superior și inferior.

Înlocuirea siguranțelor

Deșurubați piulița moletată. Deschideți capacul cutiei de siguranțe. → Verificați siguranțele. → Înlocuiți siguranțele arse. Indicație: Folosiți numai siguranțe care au aceleași valori.

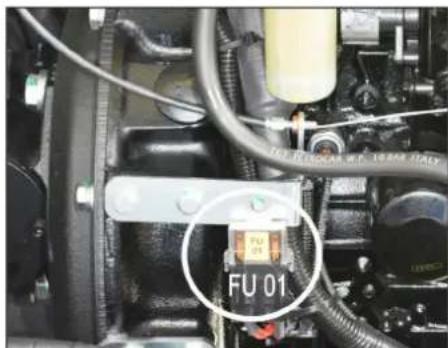

Indicație: Siguranța FU 01 se află în spațiul motorului.

FU 01 Siguranta principală 60 A
FU 02 Claxon	20 A
Radiator ulei hidraulic
FU 03 Releuri de siguranta Afișaj multifunctional	10 A
FU 04 Girofar 5 A
FU 05 Releuri de siguranta Decalaj de temp	25 A
FU 06 Lumină cabină Ştergător de parbriz	10 A
FU 07 Pompă de combustibil 10 A
FU 08 Releuri de temp Comutator de contact al scaunului	3 A
FU 09 Sistem de iluminare stânga	7,5 A
FU 10 Sistem de iluminare dreapta	7,5 A
FU 11 Iluminare de lucru fată (fază scurtă)	10 A
FU 12 Sistem vibrator 25 A
FU 13 Semnal de mers înapoi 5 A

Remedierea defecţiunilor
Defecţiunea Remedierea
Aparatul nu pornește Aşezați-vă pe	scauunul șoferului, comutatorul contactului scaunului devine activ.
	Pentru pornirea motorului trebuie să apăsăți pedala de frână.
	Încărcați tau Înlocuiți accumulatorul
	Alimentăți cu combustibil și dezaerăți sistemul de combustibil
	Înlocuirea filtrului de combustibil
	Verificăți systemul de conducte pentru combustibil, racordurile și conexionile, iar dacă este nevoie, reparăți-le
	Luăți legătura cu service-ul Kârcher autorizat
Motorul rulează neuniform Curăți	filtrul de aer tau Înlocuiți cartușul filtrului
	Verificăți systemul de conducte pentru combustibil, racordurile și conexionile, iar dacă este nevoie, reparăți-le
	Luăți legătura cu service-ul Kârcher autorizat
Motorul este supraîncălzt Adăugat	agent de răcire
	Clătiți radiatorul
	Tensionăți cureaua
	Luăți legătura cu service-ul Kârcher autorizat
Motorul rulează, dar aparatul se deplasează doar incet pau nu se deplasează deloc	Eliberăți frână de imobilizare
	Impingele maneta de acceleratie complet in fală (turație mare).
	Verificăți în privința benzilor și-snururilor prinse.
	Luăți legătura cu service-ul Kârcher autorizat
Suierat în instalata加密 Com	pletăți cu ulei hidraulic
	Luăți legătura cu service-ul Kârcher autorizat
Perille se rotesc doar încet pau nu se rotesc	Impingele maneta de acceleratie complet in fală (turație mare).
	Verificăți în privința benzilor și-snururilor prinse.
	Luăți legătura cu service-ul Kârcher autorizat
Lipsă putere de aspiratețe pau pute- re prea mică în zona perilor	Verificăți, curăți tau Înlocuiți filtrul de praf.
	Luăți legătura cu service-ul Kârcher autorizat
Aparatul face praf Reglarea garnituri	lor laterale
	Porniț suflanta
	Verificăți, curăți tau Înlocuiți filtrul de praf.
	Schimbatărgarnurile cutiei cu filtrre
	Deschideti clapeta rezervorului.
	Luăți legătura cu service-ul Kârcher autorizat
Unitatea de măturare lasă mizeriile pe jos	Goliți rezervorul de mizerie
	Verificăți, curăți tau Înlocuiți filtrul de praf.
	Înlocuiți cilindral du măturare
	Reglați zona de măturare
	Înlocuiți benzile de garnitură a rezervorului de murdurărie
	Elimăți blocarea cilindralu de măturare
	Deschideti clapeta rezervorului.
	Luăți legătura cu service-ul Kârcher autorizat
Rezervorul de mizerie nu se ridică sau nu coboară	Impingele maneta de acceleratie complet in fală (turație mare).
	Luăți legătura cu service-ul Kârcher autorizat
Capacul rezervorului se descichide.	Luăți legătura cu service-ul Kârcher autorizat
Defecțiuni ale componentelor acti-onate hidraulic	Luăți legătura cu service-ul Kârcher autorizat

Date tehnice
		KM 150/500 R D Classic
Datele aparatului
Viteza de deplasare,∉naite km/h 12
Viteza de deplasare,∉n spate km/h 12
Capacitatea de urcare (max.) % 18
Capacitate de suprafăță fãră măturile laterale m	2/h 14400
Capacitate de suprafăță cu măturile laterale m	2/h 18000
Lățimea de lucru fãră măturile laterale mm 1200
Lățimea de lucru cu măturile laterale mm 1500
Clasa de protecție, protecție la stroi -- IPX 3
Durata de functiònare căn rezervorul este plin h 6,5
Motorul
Tip -- YANMAR 3TNV76A
Model -- motor Diesel∉n patru timpi, cu 3 cilindri
CO2Emisii conform proceduri de măsurare din Regulamentul UE 2016/1628 (nivelul V)	g/kWh	932,0
Mod de răcire	-- răcire cu apă
Sensul de rotație	--∉n sens opus acelor de ceasornic
Orificiu	mm 70
Cursă	mm 82
Capacitate cilindrică	cm3	1116
Cantitatea de ulei	I	3,5
Turația	1/min	2500
Turație maximă	1/min	2500
Turația de mers∉n gol	1/min	1300
Putere max.	kW/PS	15,8 / 21,5
Cuplu maxim la 2400-2900 1/min	Nm	84,1
Filtru de ulei	-- Cartuș filtru
Filtru de aer cu aspirare	-- Cartuș filtru	interior, cartuș filtru exterior
Filtru de combustibil	-- Cartuș filtru
Instalație electrică
Accumulator	V, Ah	12, 62
Generator, current trifazic	V, A	12, 55
Demaror	-- Demaror elec
Instalația hidraulică
Cantitatea de ulei∉n toata installa hidraulică	I	35
Cantitatea de ulei∉n rezervorul hidraulic	I	28
Tipuri de ulei
Motor (peste 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (de la 0 până la 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (sub 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Sistem hidraulic	-- HV 46
Rezervor de mizerie
Inălțime de descârcare max.	mm 1470
Volumul rezervorului de mizerie	I	500
Cilindru de măturare
Diametrul cilindrului de măturare	mm 380
Lățimea cilindrului de măturare	mm 1200
Turația	1/min	360
Zonă de măturare	mm 80
Mătura lateră
Diametrul măturii laterale	mm 600
Turație (fãră trepte)	1/min	0 - 54
An envelope
Dimensiune fata -- 5.00-8 10PR
Dimensiune spate -- 4.00-8 8PR
Frâne
Roți fata -- mecanică
Roață din spate -- hidrostatic
Sistem de filtrare și aspirare
Model -- Filtru buzunar
Turația 1/min 2900
Suprața de filtrare a filtrului de praf fin m	2	7
Subpresiune nominală a systemului de aspirare mbar 18,5
Debitul nominal al systemului de aspirare m	3/h 1650
Sistem vibrator -- Electromotor
Condiții de mediu
Temperatura	°C	Între -5 și +40
Umiditatea aerului, fără condens	%	0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	80
Nesigurantață KpA	dB(A)	3
Nivelul puteri ieri energiei LwA + nasigurantață KwA	dB(A)	102
Vibrții aparat
Valoarea vibratței înă-braț	m/s2	1,3
Scaun	m/s2	1,2
Nesigurantață K	m/s2	0,2
Dimensiuni și masa
Lungime x lătime x Înățime	mm	2442x1570x1640
Rază de viraj dreptă	mm	1515
Rază de viraj stânga	mm	1600
MasaÎn stare goală	kg	1394
Masa totală maximă autorizată	kg	2240
Greunate admisă pe axa din fata	kg	1408
Greunate admisă pe axa din spate	kg	832
Capacitate rezervor de combustibil, Diesel	l	26
Ne rezervam dreptul de a efectua modificari tehnice!

Declarație UE de conformitate

Prin prezenta declaram că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Mașină de măturat și aspirat cu post de conducere

Tip: 1.186-xxx

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Karcher SE & Co. KG
