Tipo di prodotto	Spazzatrice industriale semovente con motore diesel
Marca / Modello	Kärcher KM 150500 R D Classic
Dimensioni (L x l x H)	2442 x 1570 x 1640 mm
Peso a vuoto	1394 kg
Peso totale ammissibile	2240 kg
Alimentazione	Motore diesel YANMAR 3TNV76A, 3 cilindri, 15,8 kW (21,5 CV)
Capacità del serbatoio carburante	26 L (diesel)
Velocità massima	12 km/h (avanti e indietro)
Pendenza massima ammissibile	18 % nel senso di marcia
Larghezza di spazzamento	1200 mm (senza spazzole laterali) / 1500 mm (con spazzole laterali)
Capacità del cassetto polvere	500 L
Altezza di scarico del cassetto	1470 mm
Sistema di filtrazione	Filtro a tasche con pulizia manuale, superficie filtrante 7 m²
Pressione pneumatici (anteriore/posteriore)	Anteriore: 5.00-8 10PR / Posteriore: 4.00-8 8PR (consultare il manuale per i valori precisi)
Batteria	12 V, 62 Ah
Emissioni sonore	Livello di pressione acustica LpA 80 dB(A), LWA 102 dB(A)
Tipo di protezione	IPX3
Manutenzione ordinaria	Controllo quotidiano del livello olio, carburante, liquido refrigerante, pressione pneumatici, usura spazzole
Pulizia	Non utilizzare getto d'acqua o idropulitrice; pulizia esterna con panno umido e detergente delicato; il filtro antipolvere non deve essere lavato
Sicurezza	Freno di stazionamento, interruttore sedile, arresto motore se il conducente lascia il sedile, protezioni contro ustioni e schiacciamento
Ricambi / Riparabilità	Utilizzare esclusivamente accessori e ricambi omologati Kärcher; riparazioni da parte del servizio assistenza autorizzato
Garanzia	Condizioni di garanzia secondo il paese e il rivenditore; conservare la prova d'acquisto
Norme di conformità	Direttive UE, norme EN 60335-1, EN 55012, EN 55014-2

Domande frequenti - KM 150500 R D Classic Kärcher

Come avviare la spazzatrice?

Sedersi sul sedile (interruttore di sicurezza), stringere il freno di stazionamento, spingere la regolazione del regime motore di 1/3 in avanti, girare la chiave in posizione di preriscaldamento (fino a spegnimento della spia), poi in posizione II tenendo premuto il pedale del freno. Non azionare il motorino di avviamento per più di 10 secondi.

Come svuotare il cassetto polvere?

Su una superficie piana, sollevare la spazzola rotante e la spazzola laterale, chiudere la serranda del collettore, quindi sollevare il cassetto polvere. Posizionare il veicolo vicino a un contenitore, stringere il freno, aprire la serranda per svuotare, richiudere, quindi abbassare il cassetto.

Che tipo di carburante utilizzare?

Utilizzare gasolio (diesel). Non fare mai il pieno in un locale chiuso, senza fumare né fiamme. Il serbatoio ha una capacità di 26 litri.

Qual è la frequenza di manutenzione consigliata?

Controlli quotidiani: livelli, pressioni, usura spazzole. Manutenzione settimanale: pulizia del radiatore e del refrigeratore olio. Ogni 50 ore: scaricare l'acqua dal separatore diesel. Le manutenzioni più importanti (250/500/1000 h) devono essere effettuate dal servizio assistenza Kärcher.

Cosa fare se il motore non si avvia?

Verificare di essere seduti sul sedile, che il pedale del freno sia premuto, che la batteria sia carica, che ci sia carburante e che il filtro carburante non sia ostruito. Se il problema persiste, contattare il servizio assistenza Kärcher.

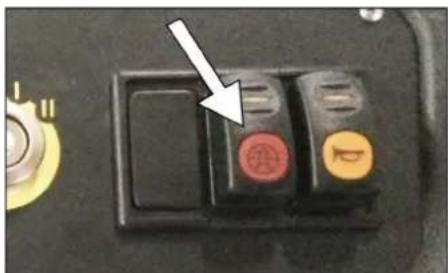

Come pulire il filtro antipolvere?

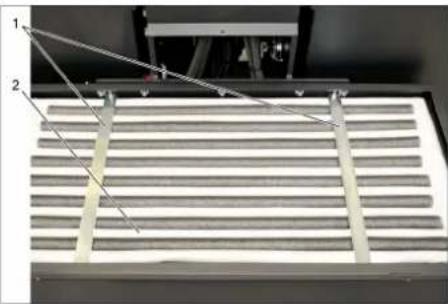

Azionare il tasto di pulizia manuale del filtro. Per sostituire il filtro, rivolgersi al servizio assistenza Kärcher. Non lavare mai il filtro antipolvere.

Quali sono le precauzioni di sicurezza importanti?

Indossare una protezione per l'udito (livello sonoro elevato). Non utilizzare in aree a rischio di esplosione. Non spazzare liquidi infiammabili, polveri metalliche reattive o oggetti incandescenti. Spegnere il motore e rimuovere la chiave prima di qualsiasi manutenzione.

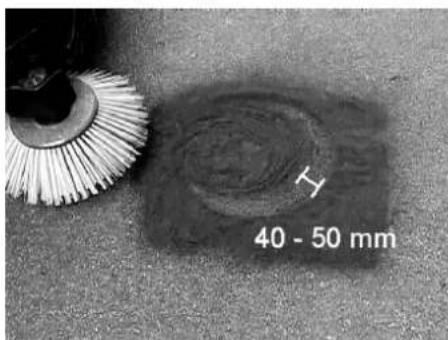

Come regolare la traccia di spazzamento?

Verificare la pressione dei pneumatici, quindi abbassare la spazzola rotante su un terreno polveroso e farla girare per 10 secondi. La traccia deve essere un rettangolo largo da 80 a 85 mm. Regolare la vite di regolazione se necessario.

Si può usare la spazzatrice su pendenze?

Sì, ma la pendenza non deve superare il 18% nel senso di marcia e il 10% lateralmente. Su terreno instabile, la macchina può ribaltarsi. Adattare la velocità alle condizioni.

Come trasportare la spazzatrice?

Rispettare il peso (1394 kg a vuoto). Spegnere il motore, rimuovere la chiave, stringere il freno di stazionamento. Fissare l'apparecchio ai punti di ancoraggio (4x) con cinghie. Utilizzare cunei sotto le ruote. Non utilizzare un carrello elevatore per lo scarico.

MANUALE UTENTE KM 150500 R D Classic Kärcher

Rischio di danneggiamento!

Rischio di danneggiamento!

Rischio di danneggiamento!

Rischio di danneggiamento!

Avvertenze generali. IT 1

Protezione dell'ambiente IT 1

Garanzia .IT 1

Accessori e ricambi. . . .IT1

Simboli riportati nel manuale

d'uso IT 1

Simboli riportati sull'apparecchio IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . . IT 2

Pavimentazioni adatte . . IT 2

Norme di sicurezza. IT2

Avvertenze di sicurezza riguardo all'uso. . . . . . . . IT 2

Avvertenze di sicurezza riguardo alla marcia . . . . IT 2

Apparecchi con motore a combustione. IT 2

Apparecchi con svuotamento in alto IT 2

Apparecchi con fatto di protezione conducente . . . IT 2

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo IT 2

Avvertenze di sicurezza riguardo alla cura e la manutenzione . IT 3

Funzione IT 3

Indicazioni per lo scarico . . . . . . IT 3

Elementi di lavoro e di funzione. IT 4

Figura Spazzatrice. . . . IT 4

Quadro di controllo. IT 4

Pedali. IT 4

Blocchetto di accensione/

Tasti funzione. IT 4

Leva di lavoro .IT 4

Spiedi controlo e display IT 5

Prima della messa in funzione. IT 5

Blocco/sblocco del freno di stazionamento .IT 5

Movimentazione della spaz-zatricecence sensa trazione propria. IT 5

Movimentazione della spaz-zatrice con trazione propria IT 5

Messa in funzione .IT 5

Avvertenze generali . . . . IT 5

Interventi di controllo e di

manutenzione .IT5

Rifornimento di carburante IT 5

Funzionamento . IT 5

Regolazione del sedile di guida . IT 5

Avviare l'apparechio...IT 5

Guida IT 6

Operazioni di spazzamento IT 6

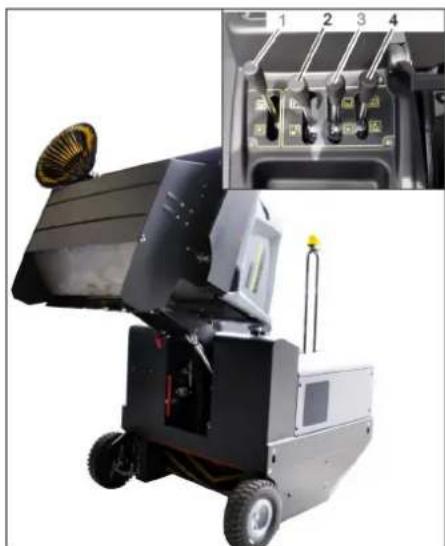

Svuotamento del vano raccolta IT 6

Spegnere l'apparecchio. IT 7

Trasporto IT 7

Conservazione. IT 7

Fermo dell'impiano IT 7

Cura e manutenzione .IT 7

Avvertenze generali .IT 7

Pulizia IT 7

Intervalli di manutenzione IT 7

Interventi di manutenzione IT 7

Guida alla risoluzione dei guasti IT

Dati tecnici. IT

Dichiarazione di conformità UE IT

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Avvertenze generali

Si dovessero verificare danni dovuti al trasporto al momento del disimballo, informare immediatamente il proprio rivenditore.

• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Oltre alle indicazioni contenute nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistica generali vigenti.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Olio per motori, gasolio e benzina non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformemente alle norme ambientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

PERICOLO

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ricambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Simboli riportati nel manuale d'uso

PERICOLO

Avverte da un rischio imminente che determina lesioni corporee gravi o la morte.

AVVERTIMENTO

Avverte da una probabile situazione pericolosa che potrebbe determinare lesioni corporee gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe determinare danni leggeri a persone o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

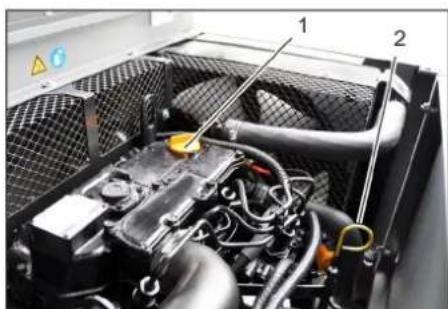

	Pericolo di scottature causate da superfici calde! Prima di effettuare qualiasi interven- to sull'apprecchio lasciare raffreddare sufficientemente l'implanto di scarico.
	Lavorare sull'apprecchio in- dossando sempre quanti protettivi idonei.
	Pericolo di contusions dovuto incastrandosi tra parti mobili del veicolo
	Rischio di lesioni a causa delle parti mobili. Non after- rare dentro con le mani.
	Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
	Alloggio catene / punto della gru
	Pressione pneumatici (max)
	Punti di appoggio del cric
	Inclinazione massima del fondo durante la marcia con vano raccolta sollevato.
	Non percorrere pendenze superiori al 18% in senso di marcia.
	Rischio di danneggiamento! Ilhetto della polvere non deve essere lavato.

Uso conforme a destinazione

La spazzatrice è prevista per la pulizia di pavimentazioni nell'impiego industriale e ad esempio per i campi di applicazione seguenti:

Parcheggi - Impianti di produzione, aree logistiche, alberghi, commercio al dettaglio, magazzini, marciapiedi. Utilizzate la presente spazzolatrice solo conformemente alle indicazioni fornite da questo manuale d'uso. Ogni altro utilizzo è considerato non conforme a destinazione. Il produttore non risponde per danni da ciò risultanti e sarà l'utilizzatore ad assumersi qualsiasi relativo rischio. È vietato apportare modifiche all'apparecchio. La spazzatrice è adatta solo per la pulizia di pavimentazioni indicate nelle istruzioni per l'uso. È consentito percorrere solo superfici adibite all'uso della macchina da parte dell'imprenditore o dei loro incaricati. Regola generale da rispettare: tenere lontana dall'apparecchio qualsiasi sostanza facilmente infiammabile (pericolo d'esplosione/d'incendio).

Uso errato prevedibile

Non spazzare/aspirare mai liquidi esplosivi, gas infiammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosive, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio. Non spazzare/aspirare mai polveri di metallo reattive (ad es. alluminio, magnesio, zinco), insieme a detergenti fortemente alcalini ed acidi esse generano gas esplosivi. Non spazzare/aspirare oggetti ardenti o incandescenti. L'apparecchio non è indicato per spazzare sostanze pericolose per la salute. L'apparecchio non deve essere utilizzato all'interno di locali chiusi. È vietato sostare in aree di pericolo. È vietato usare l'apparecchio in ambienti a rischio di esplosione. Non è consentito trasportare altre persone. È vietato spingere o trasportare oggetti con questo apparecchio.

Pavimentazioni adatte

■ Asfalto, pavimenti industriali, massetto, cemento, pietre da pavimentazioni

Norme di sicurezza

Pericolo di danni all'apparato uditivo. Si raccomanda di indossare un dispositivo di protezione per le orecchie durante l'utilizzo dell'apparecchio.

Avvertenze di sicurezza riguardo all'uso

→ Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo. → In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. È vietato usare l'apparecchio in ambienti a rischio di esplosione.

PERICOLO

Rischio di lesioni!

Non utilizzare l'apparecchio senza dispositivi di protezione contro eventuali cadute di oggetti in luoghi in cui è possibile che l'operatore venga colpito da oggetti che possono cadere. Utilizzare sempre l'apparecchio conformemente alla destinazione d'uso, tenendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini. Rispettare in linea di principio le norme, i regolamenti e le disposizioni che valgono per gli autoveicoli. Prima di iniziare i lavori, l'operatore deve accertarsi che tutti i dispositivi di protezione siano regolarmente collocati e funzionanti. L'operatore dell'apparecchio è responsabile per incidenti con altre persone o con proprietà di queste. L'operatore deve indossare indumenti aderenti. Indossare scarpe stabili e evitare di indossare indumenti sciolti e allentati. Prima dell'avviamento, controllare l'area adiacente (p. es. bambini). Fare attenzione che ci sia una sufficiente visibilità! Non lasciare mai l'apparecchio incustodito quando è acceso. La persona operatrice può abbandonare l'apparecchio solo quando la chiave (Intelligent Key) è stata estratta e l'apparecchio è bloccato contro movimenti involontari. Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave. L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso o che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso.

Questo apparecchio non è indicato per essere usato da persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento, a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

Avvertenze di sicurezza riguardo alla marcia

PERICOLO

Pericolo di incidenti, pericolo di lesioni! La velocità di marcia deve essere adeguata alle rispettive condizioni. Rischio di ribaltamento in forte pendenza. Non percorrere pendenze superiori al 18% in senso di marcia. Rischio di ribaltamento su terreni instabili. Condurre l'apparecchio solo su pavimentazioni stabili.

Rischio di ribaltamento in caso di inclinazione laterale eccessiva. Percorrere diagonalmente al senso di marcia pendenze non superiori al 10%.

Apparecchi con motore a combustione

PERICOLO

Rischio di lesioni!

→ Il foro di uscita del gas di scarico non deve essere chiuso. Non piegarsi sopra il foro di uscita del gas di scarico (pericolo di ustione). Non toccare il motore di trazione (pericolo di ustione). → I gas di scarico sono nocivi e dannosi per la salute, pertanto non devono essere respirati. → Dopo lo spegnimento, il motore ci mette circa 3-4 secondi a fermarsi completamente. Durante quello lasso di tempo stare assolutamente lontani dall'area della trasmissione.

Apparecchi con svuotamento in alto

PERICOLO

Rischio di lesioni!

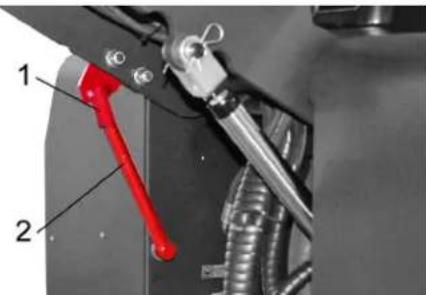

→ In caso di interventi sullo svuotamento in alto, sollevare completamente e bloccare il contenitore della spazzatura.

Apparecchi con tetto di protezione conducente

NOTA

Il tetto di protezione conducente (opzionale) offre protezione contro oggetti più grandi che cadono. Non offre però una protezione contro essere passati sopra!

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo

→ Per il trasporto osservare il peso dell'apparecchio. Per il trasporto dell'apparecchio, scollegare la batteria dai morsetti e fissare l'apparecchio in modo sicuro.

Avvertenze di sicurezza riguardo alla cura e la manutenzione

→ Prima di pulire, manutenzionare l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio e togliere la chiave. → Durante i lavori sull'impianto elettrico scollegare la batteria. Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico). → Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. → Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso commerciale. → Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.

Funzione

La spazzatrice funziona secondo il seguente principio.

• Il rullospazzola rotante convoglia lo sporco direttamente nel vano raccolta. - La scopa laterale pulisce gli angoli e i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullospazzola. - La polvere fine viene aspirata per mezzo del filtro della polvere attraverso l'aspiratore-raccoglitore.

Indicazioni per lo scarico

PERICOLO

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'apparecchio al caricamento! Non utilizzare carrelli elevatori, l'attrezzo potrebbe venire danneggiato.

Peso a vuoto (senza kit di mon-taggio)	1394 kg*
* Se sono installati kit di montaggio, il peso è rispectivamente magiore.

Per il caricamento dell'apparecchio, utilizzare una rampa idonea o una gru! Da osservare all'utilizzo di una rampa: spazio libero dal pavimento 70 mm

Elementi di lavoro e di funzione

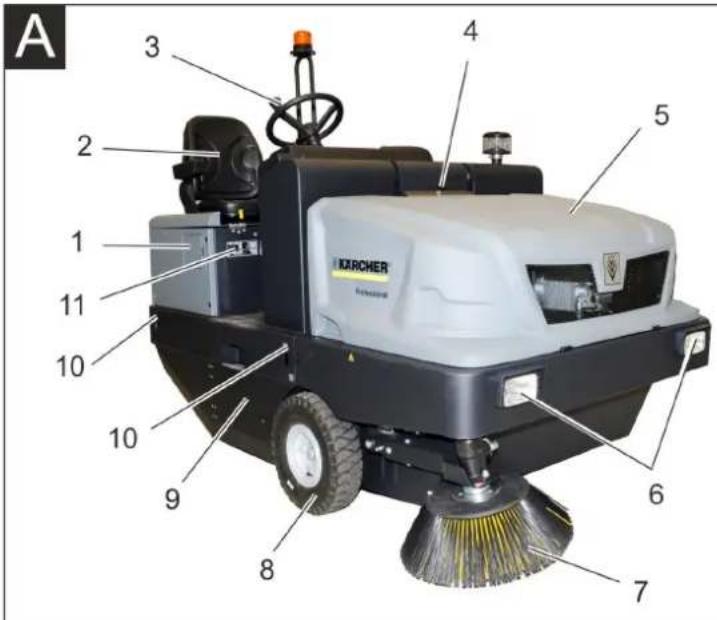

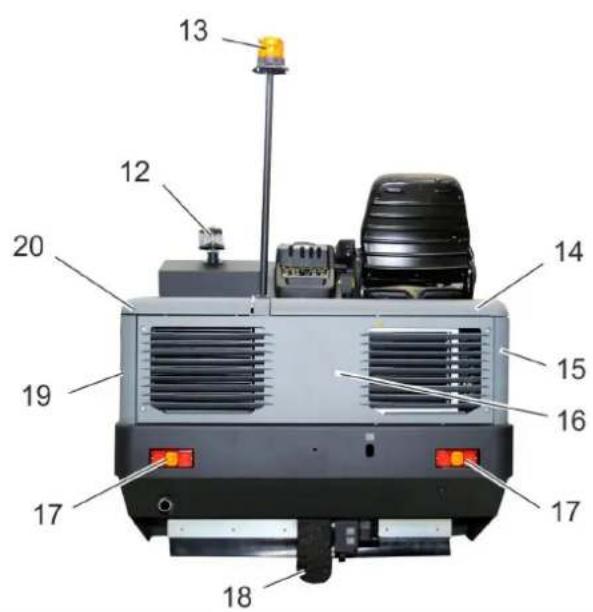

Figura Spazzatrice

Figura A

1 Tappo del serbatoio 2 Sedile (con interruttore contatto sedile) 3 Volante 4 Dispositivo di blocco della copertura dell'apparecchio 5 Cofano 6 Luci di lavoro anteriori (opzione) 7 Spazzola laterale, destra 8 Ruota anteriore 9 Rullo spazzola 10 Punto fisso di fissaggio (4x) 11 Targhetta 12 Separatore centrifugo 13 Proiettore rotante lampeggiante 14 Cofano apparecchio a destra 15 Copertura, destra 16 Rivestimento posteriore 17 Luci di lavoro dietro (opzione) 18 Ruota posteriore 19 Copertura, sinistra 20 Cofano a sinistra (cofano motore)

Equipaggiamento opzionale

Tetto di protezione conduc- cente	2.851-686.0
Illuminazione area di lavo- ro	2.852-082.0
Spazzola laterale, sinistra	2.851-274.0

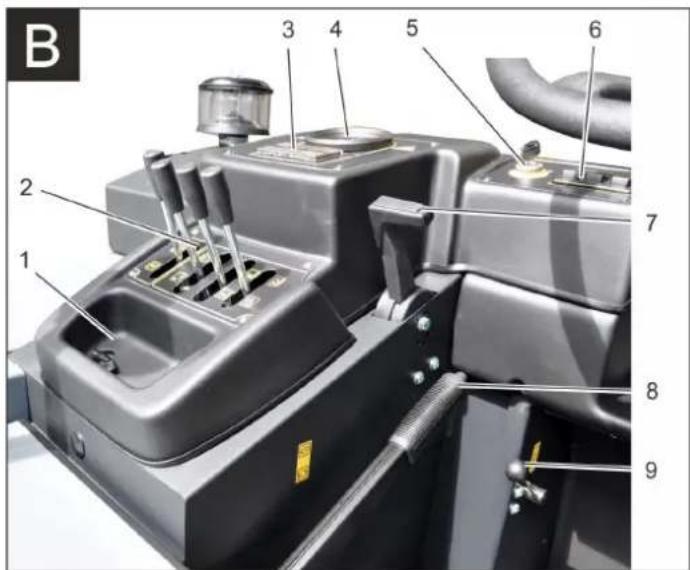

Figura 3

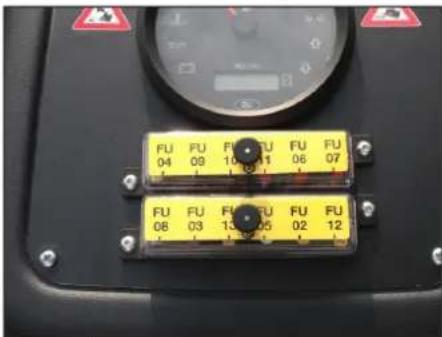

1 Supporto 2 Leva di comando 3 Fusibili 4 Spie di controllo display 5 Chiave di accensione 6 Tasti funzione 7 Regolazione del numero di giri del motore Leva dell'acceleratore 8 Freno di stazionamento 9 Leva ventilatore

Pedali

Figura C

1 Pedale del freno 2 Pedale acceleratore avanti / indietro

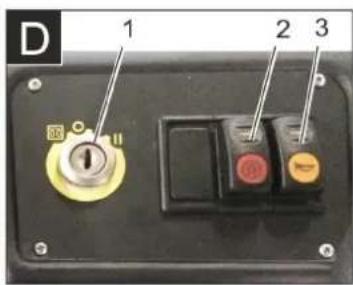

Blocchetto di accensione/Tasti funzione

Figura 0

1 Chiave di accensione

Simbolo spira: Preriscaldamento

Posizione 0: Disattivare il motore

Posizione 1: Accensione inserita

Posizione 2: Avviare il motore

2 Pulizia del filtro 3 Clacson

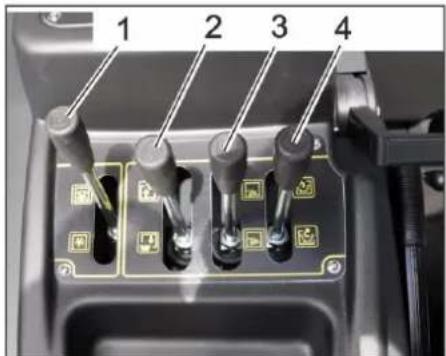

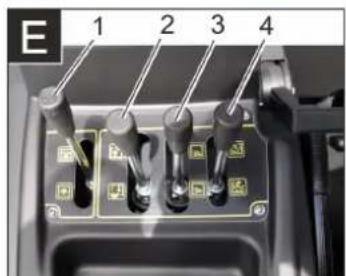

Leva di comando

Figura 1

1 Leva di comando rullospazzola 2 Leva di lavoro contenitore spazzatura 3 Leva di lavoro spazzola laterale 4 Leva di lavoro sportello contenitore

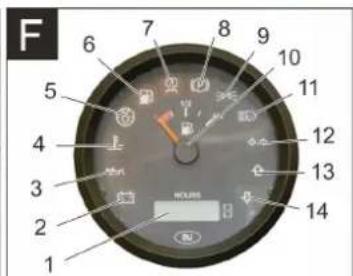

Spie di controllo e display

Figura 3

1 Contatore ore di funzionamento 2 Spia di avviso carico 3 Spia di avvio pressione olio 4 Spia di avviso temperatura acqua di raffreddamento 5 Aria aspirata motore 6 Spia di avviso riserva carburante 7 Spia di controllo preriscaldamento 8 Spia di controllo (non collegata) 9 Spia luminosa luci di posizione/anabbaglianti (opzione) 10 Indicatore del serbatoio 11 Senza funzione, è accesa solo all'avvio del motore (autotest) 12 Senza funzione 13 Senza funzione 14 Senza funzione

Prima della messa in funzione

Blocco/sblocco del freno di stazionamento

Sbloccare il freno di stazionamento e premere il pedale del freno. Tirare il freno di stazionamento e premere il pedale del freno.

Movimentazione della spazzatrice senza trazione propria

1 Utensile speciale 2 Vite per corsa libera 3 pompa idraulica. Aprire la copertura del motore. Ruotare la vite per marcia libera (rossa) della pompa idraulica di 180° (in senso antiorario). Utilizzare attrezzo speciale.

NOTA

L'attrezzo speciale (chiave per dadi rossa) si trova in un supporto nel telaio del veicolo, accanto alla marcia libera.

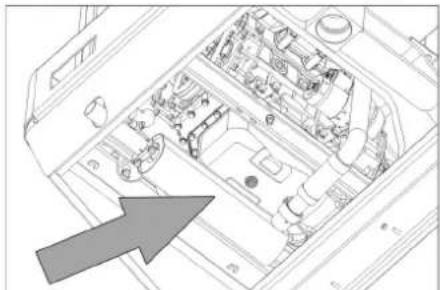

PRUDENZA

Non movimentare la spazzatrice senza trazione propria su lunghi tragitti e a velocità superiori a 10 km/h. Ruotare indietro la leva di marcia libera della pompa idraulica dopo aver spostato la macchina, di nuovo in senso orario fino all'arresto.

Movimentazione della spazzatrice con trazione propria

Ruotare indietro la leva di marcia libera della pompa idraulica dopo aver spostato la macchina, di nuovo in senso orario fino all'arresto. Utilizzare attrezzo speciale.

Messa in funzione

Avvertenze generali

Prima di procedere alla prima messa in funzione, leggere il manuale d'uso fornito dalla casa produttrice del motore. Osservare in particolare le avvertenze in materia di sicurezza. Depositare la spazzatrice su una superficie piana.

Estrarre la chiave di accensione. Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

Ogni giorno prima della messa in funzione

→ Controllare il livello del serbatoio del carburante. → Controllare il livello dell'olio motore. → Controllare il livello nel contenitore di compensazione del refrigerante. → Controllare la pressione delle ruote. → Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. → Controllare le ruote se impigliate da nastri. → Controllare il separatore centrifugo e il filtro aria e, se necessario, pulirli. → Verificare il funzionamento di tutti gli elementi di lavoro. → Verificare l'eventuale presenza di danni sull'apparecchio. Pulire il filtro polvere con il prodotto apposito per la pulizia del filtro.

Avviso: Descrizione al capitolo Cura e manutenzione.

Rifornimento di carburante

PERICOLO

Rischio di esplosione! → Utilizzare solo il carburante indicato nel manuale d'uso. Non fare rifornimento in ambienti chiusi. → È vietato fumare e usare fiamme libere. → Accertarsi che il carburante non venga a contatto con superfici calde. → Controllare il livello di carburante attraverso l'indicatore del serbatoio. → Spegnere il motore. → Aprire il tappo del serbatoio. → Fare rifornimento di carburante diesel. → Eliminare il carburante eventualmente fuoriuscito e chiudere il tappo del serbatoio.

Funzionamento

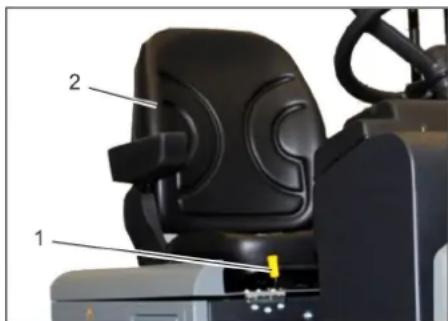

Regolazione del sedile di guida

1 Leva di regolazione del sedile 2 Sedile di guida → Tirare la leva di regolazione del sedile verso l'esterno. → Spostare la leva, rilasciare la leva e farla innestare. → Verificare se il sedile è bloccato cercando di spostarlo in avanti ed indietro.

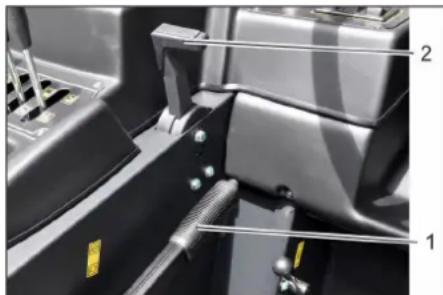

Avviare l'apparecchio

Avviso: L'apparecchio è dotato di un interruttore di contatto del sedile. Quando il conducente si alza dal sedile, l'apparecchio viene disinserito automaticamente.

1 Freno di stazionamento

2 Regolazione del numero di giri del motore

→ Sedersi sul sedile di guida. → Bloccare il freno di stazionamento. → Spingere in avanti di 1/3 la regolazione del numero di giri del motore.

Preriscaldamento

→ Inserire la chiave d'accensione nel blocchetto dell'accensione. → Ruotare la chiave di accensione su "spira di preriscaldamento". La spia di preriscaldamento si accende.

Avviare il motore

Per avviare il motore, è necessario premere il pedale del freno. → Quando la spia di preriscaldamento si spegne, ruotare la chiave di accensione su "Il". → Appena l'apparecchio si avvia, rilasciare la chiave.

Avviso: Non azionare mai il motorino d'avviamento per più di 10 secondi. Attendere almeno 10 secondi prima di azionare nuovamente il motorino d'avviamento.

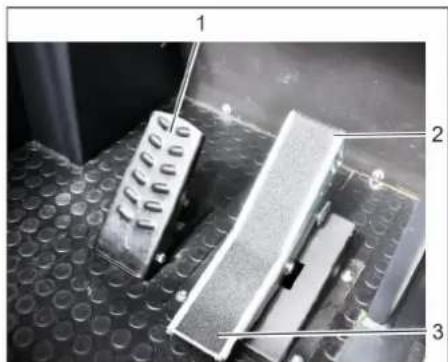

Guida

1 Pedale del freno 2 Pedale di "avanzamento" 3 Pedale di "retromarcia"

→ Spostare la leva di regolazione numero di giri motore in avanti (Numero di giri normale). Premere e tenere premuto il pedale del freno. Sbloccare il freno di stazionamento.

Avanzare

Premere lentamente il pedale "avanti".

Fare retromarcia

PERICOLO

Rischio di lesioni!

→ Durante la retromarcia non deve sussistere alcun pericolo per terzi. In caso contrario, farsi guidare da un'altra persona. Premere lentamente il pedale "indietro".

Comportamento di guida

→ Attraverso l'acceleratore è possibile impostare la velocità di marcia a regolazione continua. → Evitare di premere bruscamente il pedale poiché può causare danni all'impianto idraulico. → In caso di diminuzione della potenza in salita, togliere leggermente il piede dal pedale.

Frenatura

Rilasciare il pedale. L'apparecchio frena automaticamente e si ferma. Avviso: L'effetto frenante è supportato dal pedale del freno.

Superare ostacoli

Per superare ostacoli fissi fino a 70 mm: → Avanzare lentamente e superare l'ostacolo con cautela.

Per superare ostacoli fissi superiori a 70 mm: Ostacoli simili vanno superati esclusivamente con una rampa idonea.

Operazioni di spazzamento

PRUDENZA

Non spazzare nastri da imballo, fili di ferro o simili in quanto possono causare il danneggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato ottimale, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.

Avviso: Durante l'uso della spazzatrice si raccomanda di pulire il filtro della polvere ad intervalli regolari.

Indicazione: Per lavori frequenti in area con polvere fine, pulire spesso il filtro.

Leva di comando

1 Leva di lavoro rullospazzola 2 Leva di lavoro contenitore spazzatura 3 Leva di comando spazzola laterale 4 Leva di lavoro sportello contenitore

Leva di comando rullospazzola

Leva di comando rullospazzola (1) in avanti: Il rullospazzola si abbassa. Leva di comando rullospazzola (1) indietro: Il rullospazzola si solleva.

Leva di comando contentatore spazzatura

→ Leva di lavoro contentatore spazzatura (2) in avanti: il contentatore spazzatura si abbassa. → Leva di lavoro contentatore spazzatura (2) indietro: il contentatore spazzatura si solleva.

Leva di lavoro spazzola laterale

→ Leva di lavoro spazzola laterale (3) in avanti: la spazzola laterale si abbassa. Leva di lavoro spazzola laterale (3) indietro: la spazzola laterale si solleva.

Leva di lavoro sportello contentatore

Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore spazzatura si apre. Leva di lavoro sportello contentatore (4) indietro: lo sportello del contentatore spazzatura si chiude.

Spazzare pavimenti asciutti

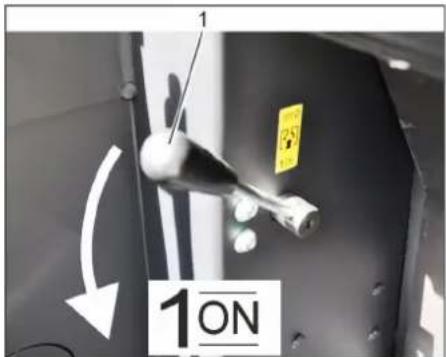

1. Leva ventilatore

ON/OFF

→ Accendere la ventola. → Alla pulitura di superfici:

Leva di comando rullospazzola (1) in avanti: il rullospazzola si abbassa.

Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore si apre. → Alla pulitura di bordi laterali: Leva di lavoro spazzola laterale (3) in avanti: la spazzola laterale si abbassa. → Disattivare la ventola. → Alla pulitura di superfici: Leva di comando rullospazzola (1) in avanti: il rullospazzola si abbassa. → Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore si apre. → Alla pulitura di bordi laterali: Leva di comando spazzola laterale (3) in avanti: la spazzola laterale si abbassa. Rischio di lesioni! → Durante l'operazione di svuotamento non vi devono essere persone o animali nell'area di movimentazione del contentatore della spazzatura. Pericolo di schiacciamento! Non inserire mai le mani nella tiranteria del sistema di svuotamento. Non sostare sotto il contentatore sollevato. Pericolo di ribaltamento! → Appoggiare l'apparecchio su una superficie piana durante l'operazione di svuotamento. Pericolo di lesioni e di danneggiamento! Possibile che durante l'operazione di svuotamento le pietre schizzino via a causa del rullospazzola che ruota. Sollevare il rullospazzola e la spazzola laterale con le leve di lavoro e queste (leva 1 e 3) tirandole indietro. → Chiudere lo sportello del contentatore tirando indietro la leva di lavoro (4). → Sollevare il contentatore della spazzatura tirando indietro la leva di lavoro (2).

Spazzare pavimenti umidi o bagnati

Svuotamento del vano raccolta

PERICOLO

PERICOLO

PERICOLO

ATTENZIONE

→ Avvicinarsi lentamente al serbatoio di raccolta. → Bloccare il freno di stazionamento. → Aprire lo sportello del contenitore premendo in avanti la leva di lavoro (4) e svuotare il contenitore spazzatura. → Chiudere lo sportello del contenitore tirando indietro la leva di lavoro (4) finché non si chiude nella posizione finale. Sbloccare il freno di stazionamento. → Allontanarsi lentamente dal serbatoio di raccolta. → Abbassare il contenitore della spazzatura alla posizione finale spingendo la leva di lavoro (2) in avanti.

Spegnere l'apparecchio

→ Sollevare il rullospazzola e la spazzola laterale con le leve di lavoro (leva 1 e 3) tirandole indietro. → Chiudere lo sportello del contenitore tirando indietro la leva di lavoro (4). → Tirare completamente indietro la leva di regolazione del numero di giri del motore. Premere e tenere premuto il pedale del freno. → Bloccare il freno di stazionamento. → Girare la chiave di accensione su "0" ed estrarla.

Trasporto

PERICOLO

Pericolo di lesioni e di danneggiamento!

→ Per il trasporto osservare il peso dell'apparecchio. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Assicurare l'apparecchio ai punti fissi di fissaggio (4x) con cinghie di serraggio, funi o catene. → Bloccare l'apparecchio con dei cunei ai bordi. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Conservazione

PERICOLO

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Fermo dell'impianto

Se la spazzatrice non viene utilizzata per un lungo periodo, osservare quanto segue:

→ Depositare la spazzatrice su una superficie piana. → Sollevare il rullo spazzola e le spazzole laterali per non danneggiare le setole. → Chiudere lo sportello del contenitore. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente. → Cambiare l'olio motore.

→ Se si prevede gelo, fare scaricare l'acqua di raffreddamento o controllare che vi sia sufficiente antigelo nell'acqua di raffreddamento. Pulire la spazzatrice all'interno e all'esterno. Staccare la batteria. → Caricare la batteria e ricaricarla ogni 2 mesi circa. → Coprire la batteria e proteggerla contro cortocircuito.

Cura e manutenzione

Avvertenze generali

PRUDENZA

Rischio di danneggiamento!

Il filtro della polvere non deve essere lavato. → Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701. → Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Pulizia

PRUDENZA

Rischio di danneggiamento!

Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

Pulizia interna dell'apparecchio

PERICOLO

Rischio di lesioni!

Indossare una mascherina antipolvere e occhiali di protezione. Pulire l'apparecchio con un panno. Pulire l'apparecchio con aria compressa.

Pulizia esterna dell'apparecchio

Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.

Avviso: Non utilizzare detergenti aggressivi.

Intervalli di manutenzione

Avviso: Il contatore ore di funzionamento indica quali sono gli intervalli di manutenzione.

Interventi di manutenzione da effettuare da parte del cliente

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguiti da un tecnico. Se necessario, ci si può rivolgere in qualsiasi momento al rivenditore specializzato Kärcher.

Manutenzione giornaliera:

Controllare il livello del serbatoio del carburante. Controllare il livello dell'olio motore.

Controllare il livello nel contenitore di compensazione del refrigerante. Controllare la pressione delle ruote. Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. Pulire il filtro del carburante. Controllare il separatore centrifugo e il filtro aria e, se necessario, pulirli. Verificare il funzionamento di tutti gli elementi di lavoro. Verificare l'eventuale presenza di danni sull'apparecchio.

Manutenzione settimanale:

Pulire il radiatore. Pulire il radiatore olio idraulico. Controllare l'impianto idraulico. Controllare il livello dell'olio idraulico. Controllare il livello del liquido del freno. Verificare l'usura dei listelli di tenuta, eventualmente sostituirli. Controllare e ingrassare lo sportello contenitore.

Manutenzione alle 50 ore di funzionamento:

Scaricare l'acqua dal separatore acqua Diesel

Interventi di manutenzione in caso di usura:

Sostituire i listelli di tenuta. → Aggiustare le guarnizioni laterali risp. sostituirle. Sostituire il rullospazzola. Sostituire le spazzole laterali.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Manutenzione dopo 50 ore di funzionamento:

→ Fare eseguire la prima manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Manutenzione dopo 250/500/1000/1500/2000 ore operative:

→ Fare eseguire la manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicato nel libretto di manutenzione.

Interventi di manutenzione

Preparazione:

→ Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Norme di sicurezza generali

PERICOLO

Rischio di lesioni!

→ Infilare sempre la barra di sicurezza con il contenitore della spazzatura sollevato. Eseguire la protezione solo all'esterno della zona di pericolo.

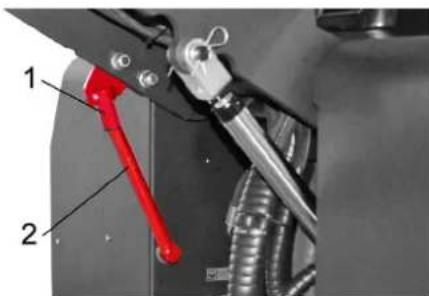

1 Supporto barra di sicurezza

2 Barra di sicurezza → Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

Sostenze quali olio per motori, gasolio, benzina o carburante diesel non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suo e di smaltire l'olio usato conformente alle norme ambientale.

Norme di sicurezza per l'uso di batterie. Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare leindicazioni ripor-tate sulla batteria, nelle istru-zioni per l'uso e nel manuale d'uso del veicolo.

Indossare una protezione per gli occhi.

Tenere l'accido e le batterie fuori alla portata dei bambini.

Rischio di esplòsione!

Vietato accendere fuochi, pro-durre scintille, usare luci libere e fumare.

Pericolodi usstioni chimiche!

Pronto soccorso.

Avviso di pericolo.

Smaltimento.

Non gettare la batteria nei rifiuti domestici.

PERICOLO

Rischio di esplosione!

→ Utilizzare solo batterie con copertura dei poli. Sostituire la copertura poli in caso di perdita.

PERICOLO

Rischio di esplosione!

Non depositare utensili o altri oggetti simili sulla batteria. Pericolo di corto circuito e di esplosione.

PERICOLO

Rischio di lesioni!

→ Mai portare a contatto le ferite con il piombo. Dopo aver eseguito lavori sulla batteria, lavarsi sempre le mani.

PERICOLO

Pericolo di incendio e di esplosione.

→ È vietato fumare e usare fiamme libere. → Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

PERICOLO

Pericolo di ustioni chimiche!

→ Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute. Quindi, contattare immediatamente un medico. → Lavare i vestiti sporchi con acqua.

Montaggio e collegamento della batteria

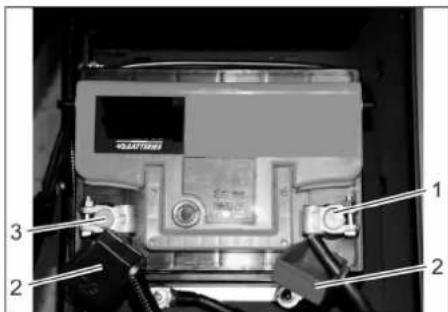

1 polo positivo 2 SCHEMA PNEUMATICO 3 polo negativo → Appoggiare la batteria nell'apposito supporto. → Avvitare i supporti sul fondo della batteria. → Collegare il morsetto (cavo rosso) al polo positivo (+). → Collegare il morsetto al polo negativo (-). → Collocare i cappucci dei poli. → Controllare i poli della batteria e i morsetti che siano abbastanza protetti da grasso specifico di protezione per i poli.

Controllare ed eventualmente correggere il livello del liquido della batteria

PRUDENZA

Rischio di danneggiamento!

→ In caso di batterie ad acido controllare regolarmente il livello del liquido. → Svitare tutti i tappi degli elementi della batteria. Estrarre da ogni cella un campione con il tester per acidi. - L'acido di una batteria completamente carica ha a 20°C un peso specifico di 1,28 kg/l.

- L'acido di una batteria parzialmente carica ha un peso specifico compreso tra 1,00 e 1,28 kg/l. - Il peso specifico dell'acido deve essere uguale in tutte le celle. → Reintrodurre il campione di acido nella stessa cella. Se il livello negli elementi è troppo basso, aggiungere dell'acqua distillata fino al tacco. → Caricare la batteria. → Avvitare i tappi degli elementi.

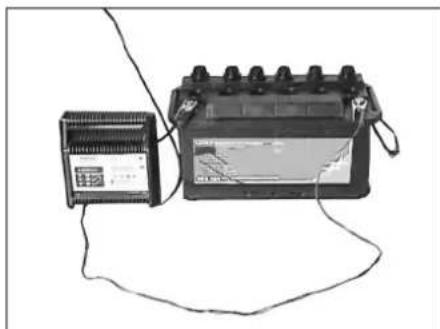

Carica della batteria

PERICOLO

Rischio di lesioni!

Osservare le norme di sicurezza durante il maneggio con batterie. Osservare le istruzioni d'uso del produttore del caricabatterie.

PERICOLO

Rischio di danneggiamento!

Caricare la batteria solo con l'apposito caricabatterie.

Svitare tutti i tappi degli elementi della batteria (solo per batteria che richiede poca manutenzione). Collegare il polo positivo del caricabatterie al polo positivo della batteria. Collegare il polo negativo del caricabatterie al polo negativo della batteria. Inserire la spina e accendere il caricabatterie. Caricare la batteria con la corrente di carica minima possibile. Se la batteria è carica, staccare prima il caricabatterie dalla rete e poi dalla batteria. Avvitare i tappi degli elementi (solo per batteria che richiede poca manutenzione).

Smontare la batteria

Scollegare il morsetto sul polo negativo (-). Scollegare il morsetto sul polo positivo (+). Svitare i supporti sul fondo della batteria. Estrarre la batteria dal suo alloggiamento. Smaltire la batteria scarica in conformità alle disposizioni in vigore.

Controllo e rabbocco dell'olio motore PERICOLO

Pericolo di ustioni!

Lasciare raffreddare il motore. Controllare il livello dell'olio motore non prima che siano passati 5 minuti dall'arresto del motore.

1 Coperchio di riempimento dell'olio (motore)

2 Astina di livello dell'olio

Estrarre l'astina di livello dell'olio. Pulire l'astina di livello dell'olio e reinserirla. Estrarre l'astina di livello dell'olio. Rilevare il livello dell'olio. Reinserire l'astina di livello dell'olio.

• Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX".
• Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio motore. Non riempire il motore al di sopra della tacca MAX. Svitare il coperchio di riempimento dell'olio. Riempire con olio motore. Per il tipo di olio vedere il capitolo Dati tecnici. Chiudere il coperchio di riempimento dell'olio. Attendere almeno 5 minuti. Controllare il livello dell'olio motore.

Sostituire l'olio motore e il filtro dell'olio motore

PRUDENZA

Pericolo di ustioni dovuto a olio motore bollente!

Lasciare raffreddare il motore. Predisporre un contenitore di raccolta che possa contenere almeno 6 litri di olio motore. Lasciare raffreddare il motore.

Svitare il tappo di scarico dell'olio. Svitare il coperchio di riempimento dell'olio. Scaricare l'olio.

1 Filtro dell'olio del motore 2 Filtro carburante Svitare il filtro dell'olio. Pulire l'alloggiamento e le superfici di tenuta. Applicare olio alla guarnizione del nuovo filtro dell'olio prima di inserirlo. Inserire il nuovo filtro dell'olio e serrarlo saldamente. Avvitare il tappo di scarico dell'olio inclusa la nuova guarnizione. Coppia di serraggio: 25 Nm. Riempire con olio motore. Per il tipo di olio e la quantità di riempimento, vedere il capitolo Dati tecnici. Chiudere il coperchio di riempimento dell'olio. Fare funzionare il motore per circa 10 secondi. Controllare il livello dell'olio motore.

Controllare il filtro del carburante

Verificare se il filtro del carburante è sporco. All'occorrenza pulire il filtro del carburante e il corpo del filtro e, se necessario, sostituire il filtro del carburante.

Sostituire il filtro del carburante

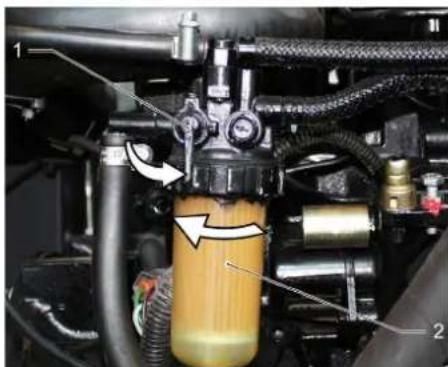

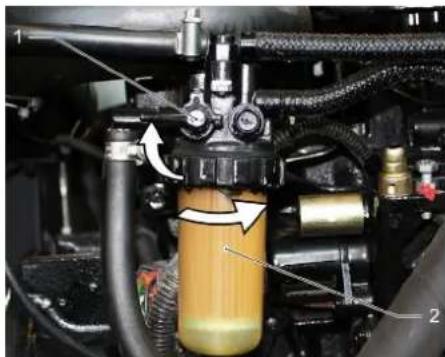

1 Rubinetto del carburante 2 Filtro carburante

Chiudere il rubinetto del carburante. Svitare e sostituire il filtro del carburante.

1 Rubinetto del carburante 2 Filtro carburante

NOTA

Riempire il filtro del carburante con diesel prima di montarlo.

Avvitare il nuovo filtro del carburante. Serrare il filtro del carburante con una coppia di serraggio di 20 Nm. Aprire il rubinetto del carburante.

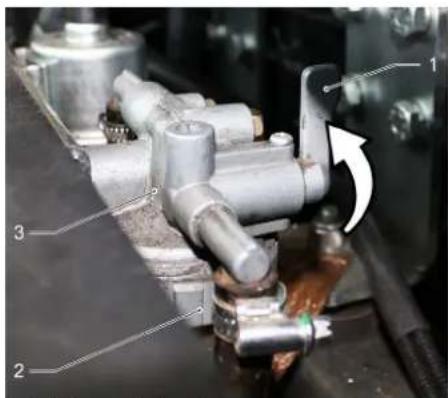

Scaricare l'acqua di condensa dal separatore acqua-carburante Diesel

1 Rubinetto del carburante 2 Coppa di separazione 3 separatore d'acqua → Chiudere il rubinetto del carburante → Svitare la coppa di separazione e svuotarla. → Avvitare la coppa di separazione. Aprire il rubinetto del carburante.

Controllare il livello dell'olio idraulico e aggiungere olio idraulico.

NOTA

Il contenitore del vano raccolta non deve essere sollevato. → Aprire la copertura del motore.

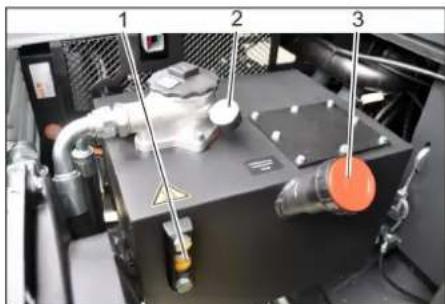

1 Vetro d'ispezione 2 Manometro 3 Tappo di chiusura, apertura di riempimento olio

→ Controllare il livello dell'olio idraulico dal vetro d'ispezione. - Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX". - Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio idraulico. → Svitare il coperchio di chiusura del foro di rabbocco dell'olio. → Pulire l'area di introduzione. Rabboccare con olio idraulico. Per il tipo di olio vedi il capitolo Dati tecnici. → Svitare il coperchio di chiusura del foro di rabbocco dell'olio.

NOTA

Se il manometro indica una pressione olio idraulico aumentata, alla bisogna fare cambiare il filtro olio idraulico dal servizio di assistenza Karcher.

Controllare l'impianto idraulico NOTA

Fare eseguire la manutenzione dell'impianto idraulico solo dal servizio assistenza autorizzato Karcher.

→ Bloccare il freno di stazionamento. → Avviare il motore. → Controllare la tenuta dei tubi flessibili idraulici e dei collegamenti.

Controllare ed eseguire la manutenzione sul radiatore dell'acqua

PERICOLO

Pericolo di ustioni e di scottatura!

→ Lasciare raffreddare il radiatore dell'acqua per almeno 20 minuti. → Controllare il livello dell'acqua di raffreddamento del serbatoio di compensazione (livello acqua tra MIN e MAX). Pulire le lamelle del radiatore. → Controllare la tenuta dei tubi flessibili del radiatore e dei collegamenti. Pulire la ventola.

Controllo del rullo spazzola

→ Avviare il motore. → Sollevare fino alla posizione finale il vano raccolta. → Spegnere il motore. → Bloccare il freno di stazionamento. → Impiegare la barra di sicurezza per lo scarico in altezza. → Togliere eventuali nastri o spaghi dal rullo spazzola. Estrarre la barra di sicurezza. → Avviare il motore. → Abbassare fino alla posizione finale il vano raccolta. → Spegnere il motore.

Sostituzione del rullo spazzola. Controllo e regolazione della simmetria.

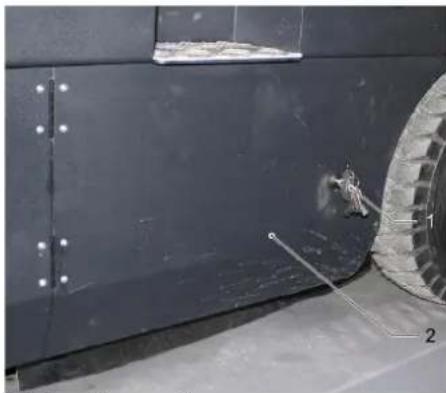

1 Interruttore a chiave 2 Rivestimento laterale → Alzare il contenitore della spazzatura e sostenerlo con la barra di sicurezza. → Aprire il rivestimento laterale con la chiave.

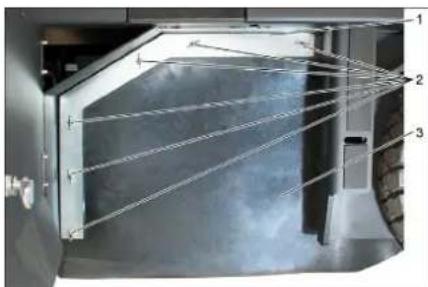

1 Staffa di sostegno 2 Dado ad alette 3 Guarnizione laterale. Svitare i dadi ad alette. Rimuovere la staffa di sostegno. → Svitare i dadi ad alette della guarnizione laterale sulla lamiera di sostegno e rimuovere la lamiera. → Ribaltare all'esterno la guarnizione laterale. → Svitare la vite di fissaggio dell'alloggio del rullo spazzola e ribaltare all'esterno l'alloggio. Estrarre il rullo spazzola.

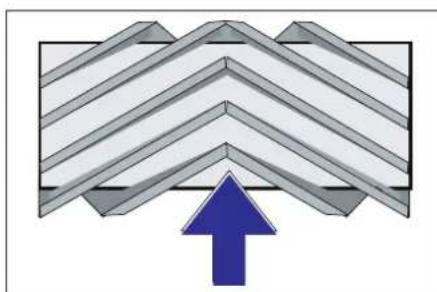

Posizione di montaggio del rullo spazzola in senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullo spazzola, fare attenzione alla posizione delle setole.

→ Montare la nuova rullo spazzola. Le scanalature del rullo spazzola devono essere introdotte sulle camme del braccio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

→ Controllare la pressione delle ruote. → Disattivare l'aspiratore-raccoglitore. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. → Abbassare il rullo spazzola con la leva di comando e lasciarlo girare (circa 10 secondi). → Sollevare il rullo spazzola. → Spostare il veicolo in retromarcia. → Controllarne la simmetria.

La simmetria delle spazzole deve formare un rettangolo uniforme di 80-85 mm.

Regolare la simmetria delle spazzole

1 Molla

2 Dado di regolazione 3 Controdado

4 Asta filettata

Regolare la posizione del rullospazzola regolando la vite di regolazione. → Controllarne la simmetria.

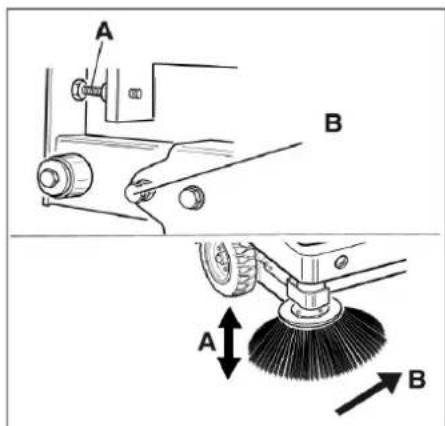

Controllo e regolazione della simmetria delle spazzole laterali

→ Controllare la pressione delle ruote. → Sollevare le spazzole laterali. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. → Abbassare le spazzole laterali con la leva di dato e lasciare in funzione per circa 10 secondi. → Sollevare le spazzole laterali. → Spostare il veicolo in retromarcia. Controllarne la simmetria.

La larghezza della simmetria deve essere compresa tra 40-50 mm.

Correggere la simmetria spazzola con le due viti di regolazione. → Controllarne la simmetria.

Aggiustare le guarnizioni laterali

PERICOLO

Rischio di lesioni!

→ Infilare sempre la barra di sicurezza con il contenitore della spazzatura sollevato. Eseguire la protezione solo all'esterno della zona di pericolo. → Controllare la pressione delle ruote. → Alzare il vano raccolta e bloccare con barra di sicurezza. → Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

1 Supporto barra di sicurezza 2 Barra di sicurezza → Aprire il rivestimento laterale come descritto al capitolo „Sostituire il rullospazzola". → Allentare 6 dadi ad alette sulla lamiera di sostegno laterale. → Allentare 3 dadi (AC 13) sulla lamiera di sostegno anteriore. Premere la guarnizione laterale in basso (asola) fino ad avere una distanza di 1 - 3 mm dal pavimento. → Avvitare le lamiere di sostegno. → Ripetere la procedura sull'altro lato dell'apparecchio.

Controllo della pressione delle ruote

→ Depositate la spazzatrice su una superficie piana. → Collegare il manometro alla valvola del pneumatico. → Misurare la pressione e correggerla se necessario. Per la pressione consentita dei pneumatici vedi il capitolo Dati tecnici.

Pulire manualmente il filtro della polvere

→ Attivare la pulizia del filtro manuale.

Controllo / sostituzione del filtro antipolvere

AVVERTIMENTO

Rischio di lesioni!

→ Durante gli interventi sull'impianto filtrante indossare una mascherina antipolvere. Osservare le norme di sicurezza vigenti specifiche per polveri fini. Pulire il filtro antipolvere con il prodotto per la pulizia del filtro. Svuotare il vano raccolta.

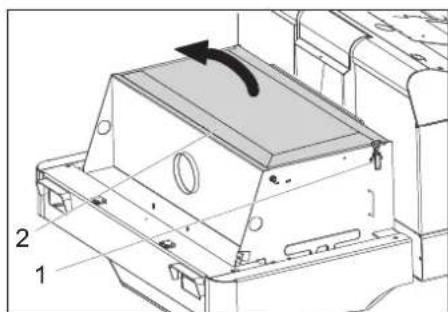

1 Dispositivo di blocco della copertura dell'apparecchio

2 Cofano

3 Coperchio del filtro

Aprire il bloccaggio svitando le viti ad alette. Ribaltare il cofano in avanti.

1 Chiusura, copertura filtro (2 chiusure) 2 Coperchio del filtro Aprire la chiusura. → Aprire il coperchio del filtro.

1 Traverse 2 Filtro della polvere → Verificare il filtro antipolvere e se necessario pulirlo o sostituirlo.

Indicazione

La sostituzione del filtro antipolvere deve essere eseguita solo dal servizio di assistenza clienti della Karcher. Posizionare la copertura del filtro e bloccarla.

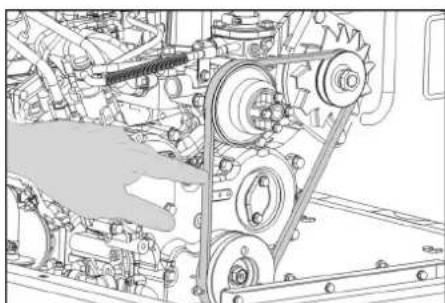

Controllare e regolare la cinghia trapezoidale

La cinghia trapezoidale deve allentarsi di circa 7-9 mm con una pressione di 10 kg

→ Lasciare regolare la tensione della cinghia trapezoidale dal servizio di assistenza autorizzato.

Controllo del filtro aria

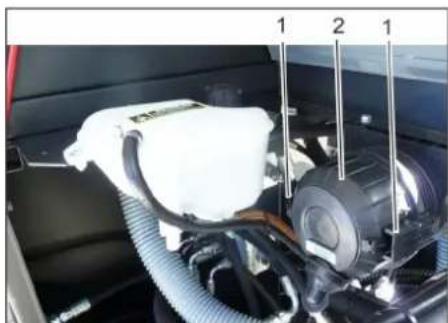

1 Chiusura

2 Alloggiamento filtro aria. Rimuovere l'alloggiamento del filtro aria. Sostituire l'inserto filtrante dell'aria. Nota: Posizione di montaggio con aperture di soffiaggio rivolte in basso (vedi Figura).

Pulitura del separatore centrifugo

1 Dado ad alette 2 Separatore centrifugo. Svitare il dado ad alette del separatore centrifugo. Pulire il separatore centrifugo.

Verifica del livello refrigerante

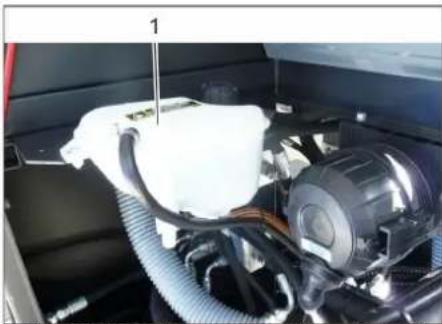

1 Contenitore di compensazione del refrigerante. Verificare il livello a motore raffreddato. Controllare il livello nel contenitore di compensazione del refrigerante. Il corretto livello del refrigerante è dato quando si trova tra la marcatura superiore e quella inferiore.

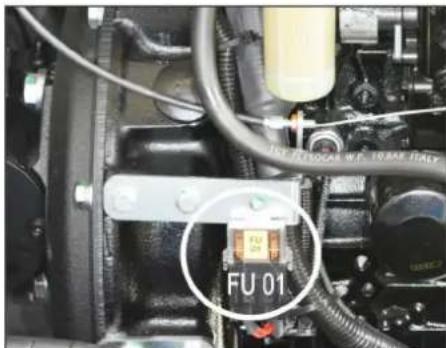

Sostituzione dei fusibili

Svitare i dadi zigrinati. Aprire il coperchio della cassetta porta-fusibili. Controllare i fusibili. Sostituire fusibili difettosi.

Avviso: Utilizzare esclusivamente fusibili aventi lo stesso valore.

Nota: Il fusibile FU 01 si trova nel vano motore.

FU 01 Fusibile principale 60 A
FU 02 Clacson Radiatore olio idraulico	20 A
FU 03 Relè di sicurezza Display multifunzioni	10 A
FU 04 Proiettre rotante lam- peggiante	5 A
FU 05 Relè di sicurezza Ritardo tempo	25 A
FU 06 Illuminazione cabina Tergicristallo	10 A
FU 07 Pompa carburante 10 A
FU 08 Relè a tempo Interruttore di contatto del sedile	3 A
FU 09 Illuminazione sinistra 7,5 A
FU 10 Illuminazione destra 7,5 A
FU 11 Illuminazione di lavoro anteriore (anabbaglian- ti)	10 A
FU 12 Agitatore 25 A
FU 13 Segnale di retromarcia 5 A

Guida alla risoluzione dei guasti
Guasto Rimedio
L'apparecchio non si accende Sederei sul sedile di guida. L'interruttore di contatto sedile si attiva.
Per avviare il motore, è necessario premere il pedale del freno.
Caricare o sostuire la batteria
Fare rifornimento di carburante, eliminare l'aria dalsystema carburante
Sostituire il filtrolo del carburante
Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
Informare il servizio assistenza clienti Kächer.
Il motore gira in maniera irregolare	Pulire il filtrlo dell'aria o cancellare la cartuccia del filtrto
	Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
	Informare il servizio assistenza clienti Kächer.
Motore surriscaldato Rabboccare con refrigerante
		Sciacquare il radiatore
		Tendere la cinghia trapezoidale
		Informare il servizio assistenza clienti Kächer.
Il motore è accesso, ma l'apparecchio avanza molto lentamente o non avanza	Sbloccare il freno di stazionamento
	Posizionare l'acceleratore completeness in avanti (alto numero di giri).
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kächer.
Fischi provenienti dal systemà idraulico	Rabboccare con liquido idraulico
	Informare il servizio assistenza clienti Kächer.
Le spazzole non ruotano o ruotano solo lentamente	Posizionare l'acceleratore completeness in avanti (alto numero di giri).
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kächer.
Scarsa o nessuna forza aspirante nelle'area delle spazzole	Controllare il filtrlo della polvere, pulirlo o sostituirlo.
	Informare il servizio assistenza clienti Kächer.
L'apparecchio produce polvere Aggiantare le guarnizioni laterali
		Accendere la ventola
		Controllare il filtrlo della polvere, pulirlo o sostituirlo.
		Sostituzione delle guarnizioni del filtrto
		Aprire lo sportello del contentitore.
		Informare il servizio assistenza clienti Kächer.
L'unità spazzante non raccoglie lo sporco	Svuotare il vano raccolta
	Controllare il filtrlo della polvere, pulirlo o sostituirlo.
	Sostituzione del rullo spazzola
	Regolare la simmetria delle spazzole
	Sostituire le strisce di tenuta del cestello dello sporco.
	Risolverre il blocco del rulospazzola
	Aprire lo sportello del contentitore.
	Informare il servizio assistenza clienti Kächer.
Il vano raccolta non si solleva o non si abbassa	Posizionare l'acceleratore completeness in avanti (alto numero di giri).
	Informare il servizio assistenza clienti Kächer.
Lo sportello del contentatore non si saree	Informare il servizio assistenza clienti Kächer.
Anomalie di funzionamento di parti ad azionamento idraulico	Informare il servizio assistenza clienti Kächer.
Dati tecnici
		KM 150/500 R D Classic
Dati dell'apparecchio
Velocità di marcia, avanti km/h 12
Velocità di marcia, indietro km/h 12
Pendenza massima superabile % 18
Resa orariaenza scopere laterali m	z/h 14400
Resa oraria con spazzole laterali m	2/h 18000
Larghezza di lavoro sensenza scopere laterali mm 1200
Larghezza di lavoro con spazzole laterali mm 1500
Grado di protezione, protezione contro la gocciolatura d'accua -- IPX 3
Durata di utilizzo con serbatoio pieno h 6,5
Motore
Modelllo -- YANMAR 3TNV76A
Tipio di costruzione	-- Motore diesel se 3 cilindri, quattro tempi
CO2-Emissione secondo la procedura di misurazione del regolamento UE 2016/1628 (livello V)	g/kWh	932,0
Tipio di raffreddamento	-- Raffreddamento ad acqua
Senso di rotazione	-- In senso antiario
Foro	mm 70
Corsa	mm 82
Cilindrata	cm³	1116
Quantità olio	I	3,5
Numero giri di esercizio	1/min	2500
Numero massimo di giri	1/min	2500
Numero di giri al minimo	1/min	1300
Potenza max.	kW/PS	15,8 / 21,5
Coppiia massima a 2400-2900 1/min	Nm	84,1
Filtro dell'olio	-- Cartuccia filtro
Filtro aria aspirata	-- Cartuccia filtro interno, cartuccia filtrone esterno
Filtro carburante	-- Cartuccia filtro
Impianto elettrico
Batteria	V, Ah	12, 62
Generatore, corrente trifase	V, A	12, 55
Motorino d'avviamento	-- Avviamento	elettrico
Impianto idraulico
Quantità di olio in un impianto idraulico completo	I	35
Quantità di olio nel serbatoio idraulico	I	28
Tipi di olio
Motore (oltre 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motore (da 0 a 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motore (inferiore a 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Impianto idraulico	-- HV 46
Vano raccolta
Altezza max. di scarico	mm 1470
Capacità del vano raccolta	I	500
Rullospazzola
Diametro rullo spazzola	mm 380
Larghezza rullo spazzola	mm 1200
Numero di giri	1/min	360
Simmetria	mm 80
Spazzole laterali
Diametro scope laterali	mm 600
Numero di giri (continuo)	1/min	0 - 54
Pneumatici
Dimensioni anteriors -- 5.00-8 10PR
Dimensioni posteriori -- 4.00-8 8PR
Freno
Ruote anteriors -- meccanico
Ruota posteriori -- idrostatico
Sistema di filtraggio e di aspirazione
Tipodi costruzione -- Filtrato a tasca
Numero di giri 1/min 2900
Superficie filtrante del filtrto per polveri fini m	2	7
Depressione nominaleistema aspirante mbar 18,5
Flusso volumetrico nominaleistema aspirante m	3/h 1650
Agitatore -- Motore elettrico
Condizioni ambientali
Temperatura	°C	da -5 a +40
Umidità, non condensante	%	0 - 90
Valori rilevati secondo EN 60335-2-72
Emissione sonora
Pressione acustica \( L_{pA} \)	dB(A)	80
Dubbio \( K_{pA} \)	dB(A)	3
Pressione acustica \( L_{WA} + \)Dubbio \( K_{WA} \)	dB(A)	102
Vibrazioni meccaniche
Valore di vibratione mano-braccio	\( m/s^2 \)	1,3
Sedile	\( m/s^2 \)	1,2
Dubbio K	\( m/s^2 \)	0,2
Dimensioni e pesi
Lunghezza x larghezza x Altezza	mm	2442x1570x1640
Raggio di inversionione destro	mm	1515
Raggio di inversionione sinistro	mm	1600
Peso a vuoto	kg	1394
Peso totale consentito	kg	2240
Carico assiale anteriore consentito	kg	1408
Carico assiale posteriore consentito	kg	832
Contenuto serbatoio, diesel	l	26
Con riserva di modifiche tecniche!

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua condizione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde la sua validità.

Prodotto: Spazzatrice aspirante uomo a bordo

Modello: 1.186-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Norme nazionali applicate

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 99

Garantito: 102

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Tubo di estensione .PT 5

Osservazioni generali RO 1

Osservazioni generali .RO 5

Opere di verifica e manu

tenzione . RO 5

Alimentazione del combustibile RO 5

Funzionamento RO5

Procedura di valutazione della conformità:

2000/14/CE: Allegato V

Livello di rumorosità dB(A)

misurato: 99

garantito: 102

posizione del freno. . . . . SR 5

Movimento del dispositivo di spazzamento

senza propulsione propria. SR 5

Movimento della macchina spazzatrice

con il proprio contenitore SR 5

Inserimento nel contenitore... SR 5

Note generali... SR 5

Lavori di controllo e manutenzione... SR 5

Rifornimento di carburante... SR 5

Funzionamento... SR 5

Regolazione del sedile del conducente SR 5

Avvio della macchina... SR 5

Guida della macchina... SR 6

Spazzamento... SR 6
