Tipo de producto	Barredora industrial autopropulsada con motor diésel
Marca / Modelo	Kärcher KM 150500 R D Classic
Dimensiones (L x A x H)	2442 x 1570 x 1640 mm
Peso en vacío	1394 kg
Peso total admisible	2240 kg
Alimentación	Motor diésel YANMAR 3TNV76A, 3 cilindros, 15,8 kW (21,5 CV)
Capacidad del depósito de combustible	26 L (diésel)
Velocidad máxima	12 km/h (adelante y atrás)
Pendiente máxima admisible	18 % en el sentido de la marcha
Ancho de barrido	1200 mm (sin cepillos laterales) / 1500 mm (con cepillos laterales)
Capacidad del contenedor de polvo	500 L
Altura de vaciado del contenedor	1470 mm
Sistema de filtración	Filtro de mangas con limpieza manual, superficie filtrante 7 m²
Presión de los neumáticos (delantero/trasero)	Delantero: 5.00-8 10PR / Trasero: 4.00-8 8PR (consultar el manual para los valores precisos)
Batería	12 V, 62 Ah
Emisiones sonoras	Nivel de presión acústica LpA 80 dB(A), LWA 102 dB(A)
Tipo de protección	IPX3
Mantenimiento rutinario	Control diario del nivel de aceite, combustible, líquido refrigerante, presión de los neumáticos, desgaste de los cepillos
Limpieza	No utilizar chorro de agua ni limpiador de alta presión; limpieza exterior con paño húmedo y detergente suave; el filtro de polvo no debe lavarse
Seguridad	Freno de estacionamiento, interruptor de asiento, parada del motor si el conductor abandona su asiento, protecciones contra quemaduras y aplastamiento
Piezas de repuesto / Reparabilidad	Utilizar exclusivamente accesorios y piezas de repuesto aprobados por Kärcher; reparaciones por el servicio técnico autorizado
Garantía	Condiciones de garantía según el país y el distribuidor; conservar el comprobante de compra
Normas de conformidad	Directivas UE, normas EN 60335-1, EN 55012, EN 55014-2

Preguntas frecuentes - KM 150500 R D Classic Kärcher

¿Cómo arrancar la barredora?

Siéntese en el asiento (interruptor de seguridad), apriete el freno de estacionamiento, empuje el ajuste de régimen del motor 1/3 hacia adelante, gire la llave a la posición de precalentamiento (hasta que se apague el testigo), luego a la posición II mientras mantiene presionado el pedal de freno. No accione el motor de arranque más de 10 segundos.

¿Cómo vaciar el contenedor de polvo?

Sobre una superficie plana, levante el cepillo rotativo y el cepillo lateral, cierre la compuerta del colector, luego levante el contenedor de polvo. Coloque el vehículo cerca de un colector, apriete el freno, abra la compuerta para vaciar, cierre, luego baje el contenedor.

¿Qué tipo de combustible usar?

Use gasóleo (diésel). No reposte nunca en un local cerrado, sin fumar ni llamas. El depósito tiene una capacidad de 26 litros.

¿Cuál es la frecuencia de mantenimiento recomendada?

Controles diarios: niveles, presiones, desgaste de los cepillos. Mantenimiento semanal: limpieza del radiador y enfriador de aceite. Cada 50 horas: drenar el agua del separador diésel. Los mantenimientos más importantes (250/500/1000 h) deben ser realizados por el servicio técnico Kärcher.

¿Qué hacer si el motor no arranca?

Verifique que esté bien sentado en el asiento, que el pedal de freno esté presionado, que la batería esté cargada, que haya combustible, y que el filtro de combustible no esté obstruido. Si el problema persiste, contacte al servicio técnico Kärcher.

¿Cómo limpiar el filtro de polvo?

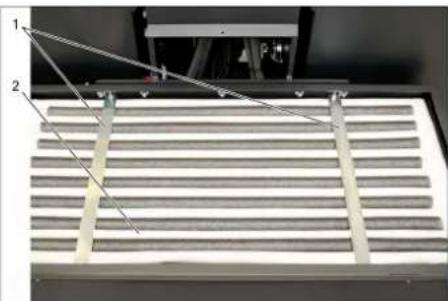

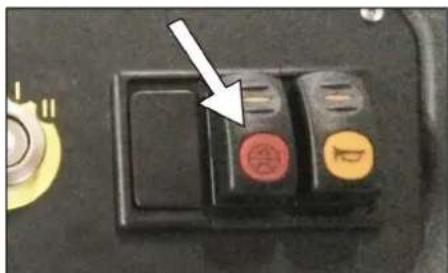

Accione el botón de limpieza manual del filtro. Para reemplazar el filtro, contacte al servicio técnico Kärcher. Nunca lave el filtro de polvo.

¿Cuáles son las precauciones de seguridad importantes?

Use protector auditivo (nivel sonoro elevado). No utilizar en zonas con riesgo de explosión. No barrer líquidos inflamables, polvos metálicos reactivos u objetos incandescentes. Apague el motor y retire la llave antes de cualquier mantenimiento.

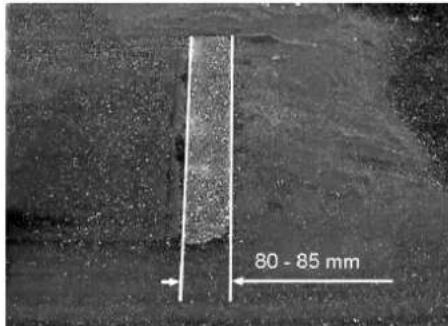

¿Cómo ajustar la huella de barrido?

Verifique la presión de los neumáticos, luego baje el cepillo rotativo sobre un suelo polvoriento y hágalo girar 10 segundos. La huella debe ser un rectángulo de 80 a 85 mm de ancho. Ajuste el tornillo de ajuste si es necesario.

¿Se puede usar la barredora en pendientes?

Sí, pero la pendiente no debe superar el 18 % en el sentido de la marcha y el 10 % lateralmente. En suelo inestable, la máquina puede volcar. Adapte la velocidad a las condiciones.

¿Cómo transportar la barredora?

Respete el peso (1394 kg en vacío). Apague el motor, retire la llave, apriete el freno de estacionamiento. Ate el aparato a los puntos de amarre (4x) con correas. Use calces debajo de las ruedas. No use carretilla elevadora para la descarga.

MANUAL DE USUARIO KM 150500 R D Classic Kärcher

Indicaciones generales

Protección del medio ambiente

ES 1

Garantía

Accesorios y piezas de repuesto

Símbolos del manual de instrucciones

Símbolos en el aparato

Uso previsto

Uso erróneo previsible

Revestimientos adecuados

Indicaciones de seguridad

Indicaciones de seguridad para el manejo

Indicaciones de seguridad para el modo de desplazamiento

Aparatos con motor de combustión

Aparatos con vaciado en alto

Aparatos con techo protector del conductor. ES 2

Indicaciones de seguridad para el transporte del aparato ES 2. Indicaciones de seguridad para cuidar y mantener. ES 3

Función. ES 3

Indicaciones de descarga. ES 3

Elementos de operación y funcionamiento. ES 4

Figura de la escoba mecánica ES 4

Panel de control. ES 4

Pedales ES 4

Cierre de encendido/teclas

de referencia ES 4

Palanca de mando. ES 4

Piloto de control y pantalla ES 5

Antes de la puesta en marcha. ES 5

Bloquear/desbloquear freno de estacionamiento. ES 5

Movimiento de la escoba mecánica sin autopropulsión ES 5

Movimiento de la escoba mecánica con autopropulsión ES 5

Puesta en marcha ES 5

Indicaciones generales. ES 5

Trabajos de inspección y mantenimiento.. ES 5

Repostar ES 5

Ajuste del asiento del conductor.. ES 5

Puesta en marcha del aparato ES 5

Conducción del aparato. ES 6

Servicio de barrido. . . . ES 6

Vaciado del depósito de basura ES 6

Desconexión del aparato ES 7

Transporte ES 7

Cojinete ES 7

Parada. ES 7

Cuidados y mantenimiento . . . ES 7

Indicaciones generales. ES 7

Limpieza. ES 7

Intervalos de mantenimiento ES 7

Trabajos de mantenimiento ES 8

Ayuda en caso de avería. ES 13

Datos técnicos. ES 14

Declaración UE de conformidad ES 15

Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Indicaciones generales

Si al desembalar el aparato comprueba daños atribuibles al transporte, rogamos se dirija a su vendedor.

Las placas de advertencia e indicaciones colocadas en el aparato proporcionan indicaciones importantes para un funcionamiento seguro.

• Además de las indicaciones contenidas en este manual de instrucciones, deben respetarse las normas generales vigentes de seguridad y prevención de accidentes.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

No dejes que el aceite para motores, el aceite caliente y la gasolina dañen el medio ambiente. Evita que sustancias nocivas penetren en el suelo y elimina el aceite usado de forma que no dañe el medio ambiente.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Accesorios y piezas de repuesto

△PELIGRO

Para evitar riesgos, es necesario que las reparaciones y el montaje de piezas de repuesto sean realizados únicamente por el servicio técnico autorizado.

• Sólo deben emplearse accesorios y piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.
• En el área de servicios de www.kaercher.com encontrarás más información sobre piezas de repuesto.

Símbolos del manual de

instrucciones

△PELIGRO

Advierte de un peligro inminente que acarrea lesiones de gravedad o la muerte.

ADVERTENCIA

Advierte de una situación que pueda ser peligrosa, que pueda acarrear lesiones de gravedad o la muerte.

△PRECAUCIÓN

Indicación sobre una situación que pueda ser peligrosa, que pueda acarrear lesiones leves o daños materiales.

CUIDADO

Aviso sobre una situación probablemente peligrosa que pueda provocar daños materiales.

Símbolos en el aparato

iPeligro de quemaduras por las superficies calientes! An- tes de realizar某个 trabajo en el aparato,defer que la instal- tación de escape se enfié lo suficiente.

Llevar a cabo los trabajos en el aparato siempre con guantes de seguridad adecuados.

Riesgo de aplastamiento si queda pillado entre las piezas móviles del vehículo

Peligro de lesiones por piezas móviles. No introducir la mano.

Peligro de incendio. No aspirar objetos incandescentes, con o sin llama.

Alojamiento de la cadena / punto de la grúa

Presión de neumático (máx.)

Inclinación máxima del pavimento para los desplazamientos con un recipiente de suciedad elevado.

En la dirección de marcha solo se admiten pendientes de hasta un 18%

¡Peligro de daños en la instalación! No lavar el filtro de polvo.

Uso previsto

La escoba mecánica está diseñada para limpiar suelos para el uso industrial y, p. ej., para las siguientes aplicaciones:

Aparcamientos, instalaciones de producción, áreas de logística, hoteles, comercios, almacenes, aceras. → Utilice la escoba mecánica únicamente de conformidad con las indicaciones del presente manual de instrucciones. Cualquier uso diferente a ellos se considerará un uso no previsto. El fabricante no se hace responsable de los daños causados por un uso no previsto; el usuario será el único que correrá con este riesgo. No se debe efectuar ningún tipo de modificación en el aparato. La escoba mecánica es apta únicamente para los pavimentos indicados en el manual de instrucciones. La máquina debe ser conducida únicamente sobre las superficies especificadas por la empresa o su representante. → Norma de validez general: Mantenga lejos del aparato los materiales fácilmente inflamables (peligro de explosión/incendio).

Uso erróneo previsible

→ ¡No aspire/barra nunca líquidos explosivos, gases inflamables ni ácidos o disolventes sin diluir! Entre estos se encuentran la gasolina, los diluyentes o el fuel, que puedan mezclarse con el aire aspirado dando lugar a combinaciones o vapores explosivos. No utilice tampoco acetona, ácidos ni disolventes sin diluir, ya que ellos atacan los materiales realizados en el aparato. No barrer/aspirar nunca polvos de metal reactivos (p. ej. aluminio, magnesio, zinc), en combinación con detergentes muy alcalinos o ácidos forman gases explosivos. No aspire/barra objetos incandescentes, con o sin llama. → El aparato no es apto para barrer sustancias nocivas. No use el aparato en espacios cerrados. → Está prohibido permanecer en la zona de peligro. Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones. No se admite la presencia de acompañantes. No está permitido desplazar/tirar o transportar objetos con este aparato.

Revestimientos adecuados

Asfalto, piso industrial, pavimento, hormigón, adoquín.

Indicaciones de seguridad

Peligro de daños del aparato auditivo. Es imprescindible utilizar orejeras adecuadas cuando se trabaje con el aparato.

Indicaciones de seguridad para el manejo

→ Antes de utilizar el equipo con sus dispositivos de trabajo, compruebe que esté en perfecto estado y que garantice la seguridad durante el servicio. Si no está en perfecto estado, no debe utilizarse. → Para usar el aparato en zonas con peligro de explosión (p. ej., gasolineras) son de obligado cumplimiento las normas de seguridad correspondientes. Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones.

△PELIGRO

Peligro de lesiones

→ El aparato no se puede utilizar sin techo protector contra objetos que caigan en lugares donde sea posible que al operario le caigan objetos encima. → El usuario debe utilizar el aparato conforme a las instrucciones. Durante los trabajos con el aparato, debe tener en cuenta las condiciones locales y evitar causar daños a terceras personas, sobre todo a niños. → Deben tenerse en cuenta las especificaciones y los reglamentos que rigen para los automóviles. → Antes de comenzar el trabajo, el operario se tiene que asegurar de que todos los dispositivos protectores estén colocados correctamente y funcionen. → El operario del aparato es responsable de cualquier accidente que ocurra con personas o sus propiedades. → El operario debe utilizar ropa adecuada al cuerpo. Utilizar calzado fuerte y evitar llevar ropa holgada. → Comprobar la zona cercana antes de desplazarse (ej. niños). ¡Asegurar de disponer de suficiente visibilidad! No deje nunca el aparato sin vigilancia, mientras esté encendido. El usuario debe abandonar el equipo solo con la llave (Intelligent Key) quitada y este asegurado contra movimientos accidentales. → Para evitar un uso no autorizado, saque la llave. → El aparato solo debe ser utilizado por personas que hayan sido instruidas en el manejo o hayan probado su calidad al respecto y a las que se les haya encargado expresamente su uso.

→ Este aparato no es apto para ser manejado por personas (incluidos niños) con incapacidades físicas, sensoriales o intelectuales o falta de experiencia y/o conocimientos, a no ser que sean supervisados por una persona encargada o hayan recibido instrucciones de esta sobre cómo usar el aparato. → Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.

Indicaciones de seguridad para el modo de desplazamiento

△PELIGRO

Peligro de accidentes, peligro de lesiones!

La velocidad de marcha se tiene que adaptar a las particularidades. Peligro de vuelco ante pendientes demasiado acentuadas. En la dirección de marcha solo se admiten pendientes de hasta un 18%. Peligro de vuelco ante una base inestable. → Mueva el aparato únicamente sobre una base firme. Peligro de vuelco ante una inclinación lateral demasiado pronunciada. En sentido transversal a la marcha solo se admiten pendientes de hasta 10%.

Aparatos con motor de combustión

△Peligro

Peligro de lesiones

→ El orificio de gas de escape no debe cerrarse. No doble ni agarre por el orificio de gas de escape (peligro de quemaduras). No toque el motor de acontecimiento (peligro de quemaduras). → Los gases de escape son tóxicos y nocivos para la salud, y no se deben aspirar. → El motor requiere aprox. 3-4 segundos de marcha por inercia tras la detención. Durante este intervalo de tiempo es imprescindible mantenerse alejado de la zona de accionamiento.

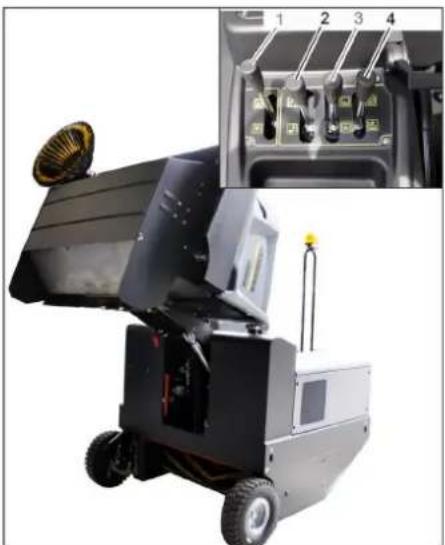

Aparatos con vaciado en alto

△PELIGRO

Peligro de lesiones

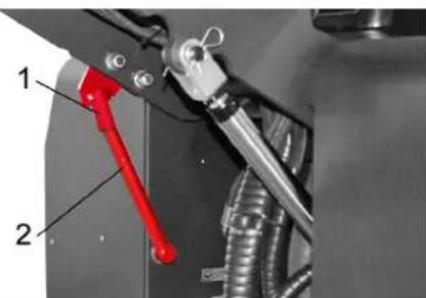

→ Durante el proceso del vaciado en alto, levante y asegure bien el depósito de basura.

Aparatos con techo protector del conductor

AVISO

El tejado protector del conductor (opcional) protege de la caída de piezas grandes. Pero no ofrece protección antivuelco.

Indicaciones de seguridad para el transporte del aparato

→ Respetar el peso del aparato para el transporte. → Para transportar el aparato, desenganche la batería y asegure el aparato de forma segura.

Indicaciones de seguridad para cuidar y mantener

→ Antes de realizar las tareas de limpieza y mantenimiento, de reemplazar una pieza o reajustar otra, desconecte el aparato y, en caso necesario, saque la llave. Para trabajos con la instalación electrónica se debe desenganchar la batería. → La limpieza del aparato nunca se debe llevar a cabo con una manguera o un chorro de agua a alta presión (peligro de cortocircuitos y otros daños). → El mantenimiento correctivo debe llevarse a cabo únicamente por una oficina autorizada de servicio al cliente o por personal especializado, familiarizado con todas las normas de seguridad pertinentes. → Respetar el control de seguridad conforme a las normativas locales vigentes para equipos ambulantes usados industrialmente. → Llevar a cabo los trabajos en el aparato siempre con guantes de seguridad adecuados.

Función

La escoba mecánica funciona según el principio de recogedor.

• El cepillo rotativo transporta la suciedad directamente hacia el depósito de basura. La escoba lateral limpia rincones y bordes de la superficie de barrido y transporta la suciedad hacia la banda del cepillo rotativo.
• El polvo fino se aspira a través del filtro de polvo por el aspirador.

Indicaciones de descarga

△PELIGRO

¡Peligro de lesiones y daños!

→ Respetar el peso del aparato para la carga. No utilizar carretillas elevadoras, ya que el aparato podría dañarse.

Peso en vacio (sin equipos accesorios)	1394 kg*
* Si los equipos accesorios están montados, el peso es superior.

Al cargar el aparato, utilizar una rampa apropiada o una grúa. → Al usar una rampa hay que tener en cuenta lo siguiente: espacio en el suelo 70 mm.

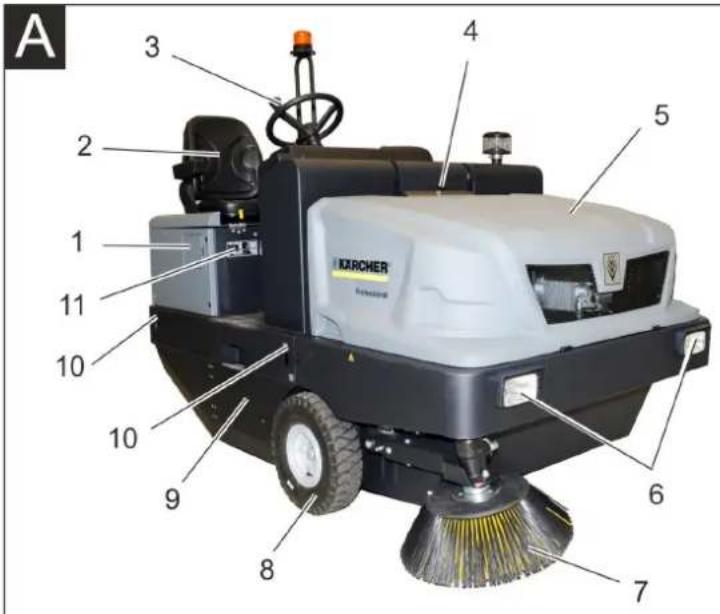

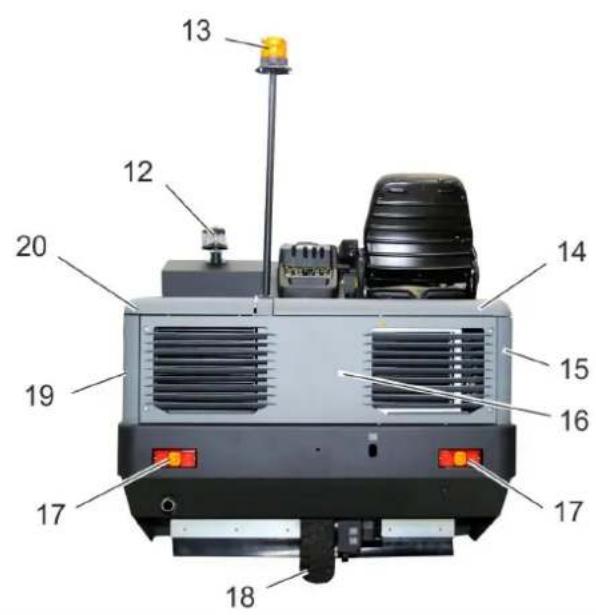

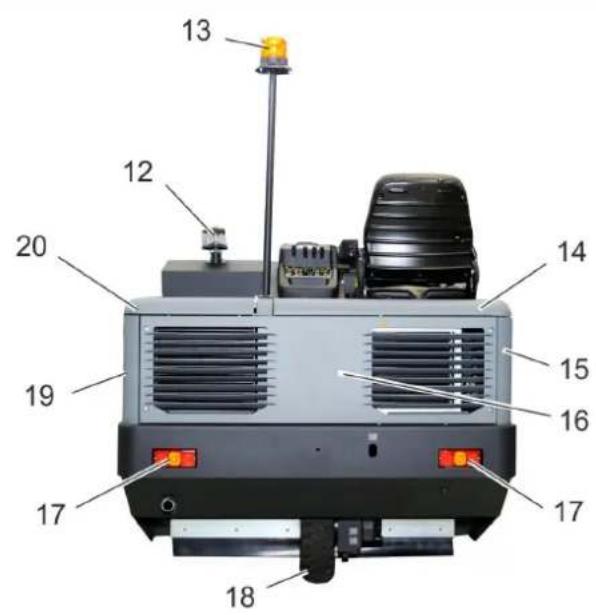

Figura de la escoba mecánica

Figura A

1 Tapa del depósito 2 Asiento (con interruptor de contacto del asiento) 3 Volante 4 Bloqueo del capó del aparato 5 Capó del aparato 6 Iluminación de trabajo delantera (opcional) 7 Escobilla lateral, derecha 8 Rueda delantera 9 Cepillo rotativo 10 Punto de amarre fijo (4x) 11 Placa de características 12 Separador centrífugo 13 Piloto de advertencia omnidireccional 14 Capó del aparato a la derecha 15 Cubierta, derecha 16 Revestimiento de la parte trasera 17 Iluminación de trabajo trasera (opcional) 18 Rueda trasera 19 Cubierta, izquierda 20 Capó a la izquierda (capó del motor)

Equipamiento opcional

Tejado protector del conductor	2.851-686.0
Illuminación de trabajo 2.852-082.0
Escobas laterales, izquierda	2.851-274.0

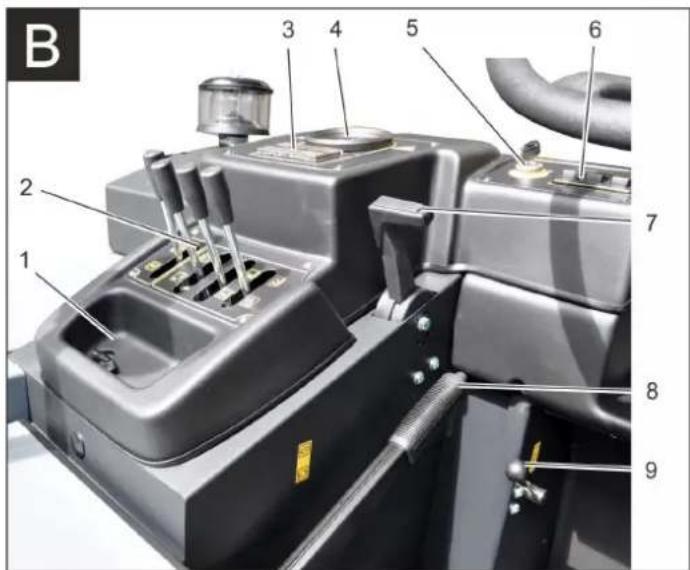

Panel de control

Figura 3

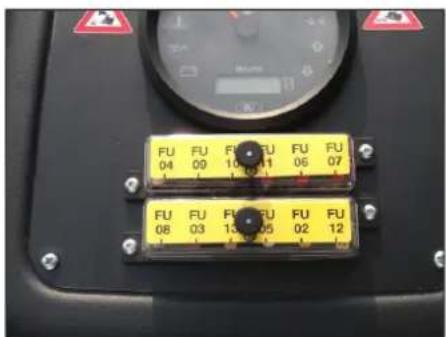

1 Depósito 2 Palanca de mando 3 Fusibles 4 Piloto de control y pantalla 5 Cerradura de encendido 6 Teclas de referencia 7 Ajuste de revoluciones del motor Palanca de aceleración 8 Freno de estacionamiento 9 Palanca del ventilador

Pedales

Figura C

1 Pedal del freno 2 Pedal acelerador/marcha atrás

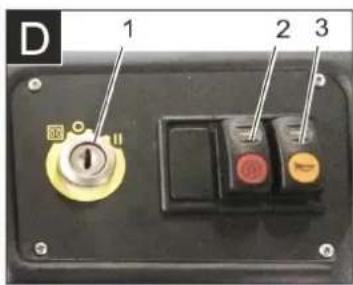

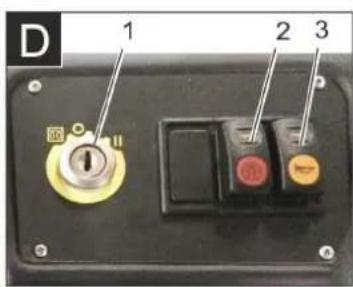

Cierre de encendido/teclas de funcionamiento

Figura D

1 Llave de encendido

Símbolo de filamento incandescente Precalentamiento

Posición 0: Apagar el motor

Posición 1: Ignición conectada

Posición 2: Arrancar el motor

2 Limpieza de filtro 3 Claxon

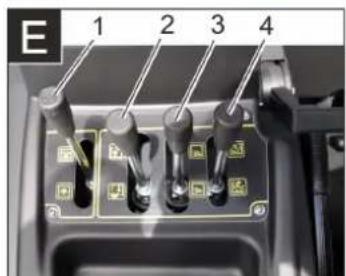

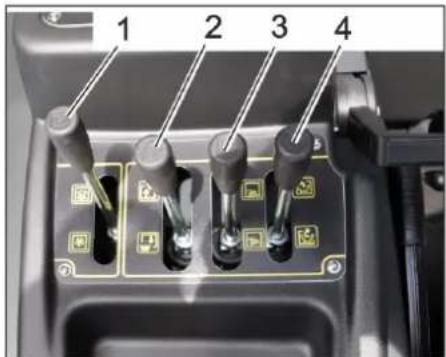

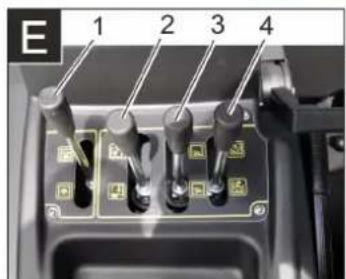

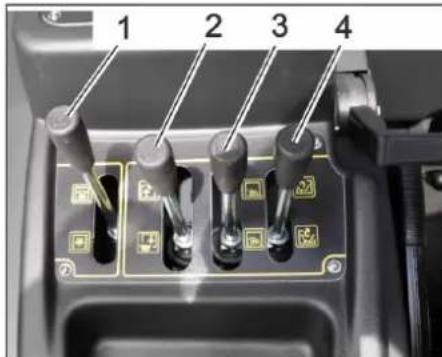

Palanca de mando

Figura

1 Palanca de mando del cepillo rotativo 2 Palanca de mando del recipiente de suciedad 3 Palanca de mando de la escobilla lateral 4 Palanca de mando de la tapa abatible del recipiente

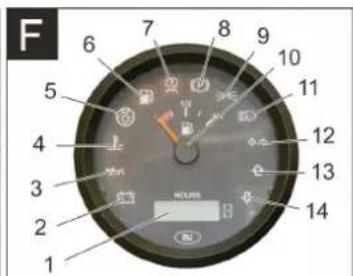

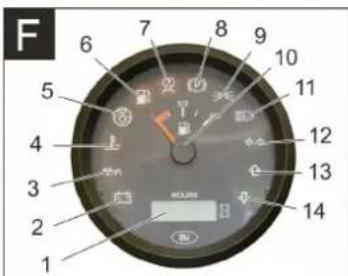

Piloto de control y pantalla

Figura F

1 Contador de horas de servicio 2 Piloto de advertencia de energía 3 Piloto de advertencia de la presión del aceite 4 Piloto de advertencia de la temperatura del radiador 5 Aire de aspiración del motor 6 Piloto de advertencia de la reserva de combustible 7 Piloto de control de precalentamiento 8 Piloto de control (no conectado) 9 Piloto de control de la luz fija/luz de cruce (opcional) 10 Indicador del depósito 11 Sin función, solo se ilumina al arrancar el motor (autotest) 12 Sin referencia 13 Sin dirección 14 Sin dirección

Antes de la puesta en marcha

Bloquear/desbloquear freno de estacionamiento

→ Soltar el freno de estacionamiento, al hacerlo, pise el pedal de freno. → Bloquear el freno de estacionamiento, al hacerlo, pise el pedal de freno.

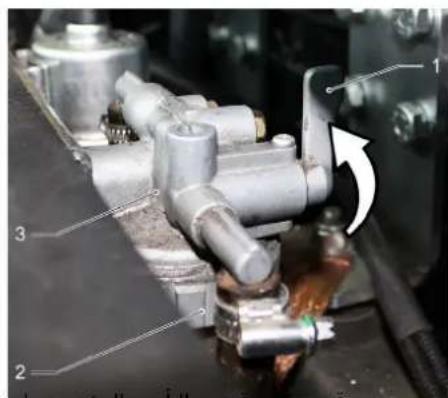

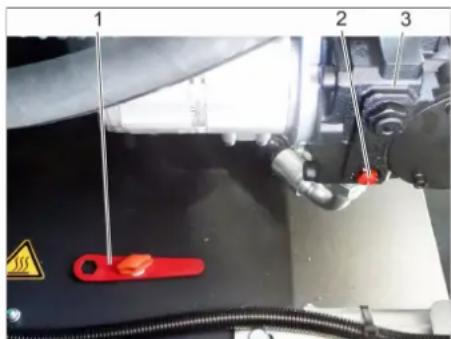

Movimiento de la escoba mecánica sin autopropulsión

1 Herramienta especial

2 Tornillo para marcha libre 3 Bomba hidráulica → Abrir la cubierta del motor. → Girar el tornillo de marcha libre (rojo) de la bomba hidráulica 180° (en el sentido contrario a las agujas del reloj). Utilizar una herramienta especial.

AVISO

La herramienta especial (llave de rosca rosa) se guarda en un soporte en el bastidor del vehículo, hasta la palanca de marcha libre.

PRECAUCIÓN

No mover la escoba mecánica sin accionamiento propio ni por tramos largos y no avanzar a una velocidad superior a 10 km/h.

Girar de nuevo la marcha libre de la bomba hidráulica en el sentido de las agujas del reloj hasta el tope tras desplazar la máquina.

Movimiento de la escoba mecánica con autopropulsión

Girar de nuevo la marcha libre de la bomba hidráulica en el sentido de las agujas del reloj hasta el tope tras desplazar la máquina. Utilizar una herramienta especial.

Puesta en marcha

Indicaciones generales

→ Antes de la puesta en marcha, leer el manual de instrucciones del fabricante del motor, especialmente las indicaciones de seguridad. → Coloque la escoba mecánica sobre una superficie plana.

→ Quite la llave de encendido. Active el freno de estacionamiento.

Trabajos de inspección y mantenimiento

Diariamente antes de conectar la instalación

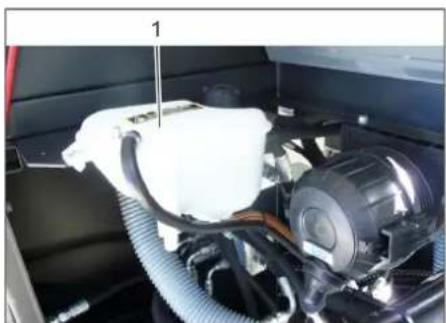

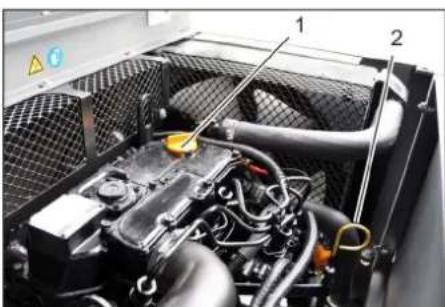

→ Verifique el nivel de llenado del depósito de combustible. → Verifique el nivel de aceite del motor. → Compruebe el nivel en el recipiente de compensación de refrigerante. → Controle la presión de los neumáticos. → Compruebe el desgaste de los cepillos rotativos y la escoba lateral y si hay cintas enrolladas. → Compruebe si en las ruedas hay cuerdas enrolladas. → Compruebe el separador centrífugo y el filtro de aire; en caso necesario, límpielos. → Compruebe el funcionamiento de todos los elementos de mando. → Compruebe si las mangueras están dañadas. → Limpie el filtro de polvo con la tecla de limpieza de filtros.

Nota: Descripción, véase el capítulo "Cuidado y mantenimiento".

Repostar

△PELIGRO

Peligro de explosiones → Sólo se debe utilizar el combustible indicado en el manual de instrucciones. → El reabastecimiento de combustible no debe realizarse en lugares cerrados. → Está prohibido fumar y exponer el lugar a una llama directa. → Cerciórese de que el combustible no entre en contacto con superficies calientes. → Compruebe el contenido de combustible en el indicador del depósito. → Apague el motor. Abra la tapa del depósito. → Reposte diésel. → Limpie el combustible que se haya vertido y cierre la tapa del depósito.

Funcionamiento

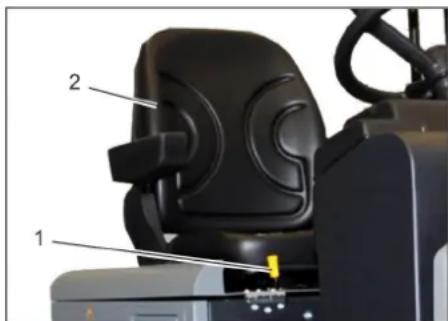

Ajuste del asiento del conductor

1 Palanca de regulación del asiento

2 Asiento del conductor

Tire de la palanca de regulación del asiento hacia afuera. → Mueva el asiento, suelte la palanca y asegure el encaje. → Moviendo el asiento hacia atrás y hacia delante, verifique si está bien.

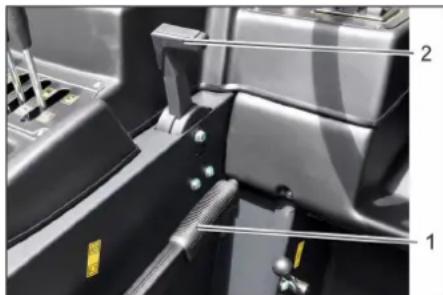

Puesta en marcha del aparato

Nota: El aparato está dotado de un interruptor de contacto del asiento. Cuando el conductor se levanta del asiento, el dispositivo desconecta el equipo.

1 Freno de estacionamiento

2 Ajuste de revoluciones del motor

→ Tome asiento en la plaza del conductor. Active el freno de estacionamiento. → Desplace 1/3 hacia delante el ajuste de la velocidad del motor.

Precalentamiento

→ Introducir la llave de encendido en la cerradura de encendido. → Girar la llave de ignición a la posición "Filamento incandescente". La lámpara de precalentamiento está iluminada.

Arrancar el motor

Para arrancar el motor, el pedal de freno tiene que estar pulsado. → Cuando la lámpara de precalentamiento se apague, girar la llave de ignición a la posición "II". → Cuando el aparato se pone en marcha, suelte la llave.

Nota: No accione nunca el motor de arranque durante más de 10 segundos. Antes de volver a accionarlo, espere por lo menos 10 segundos.

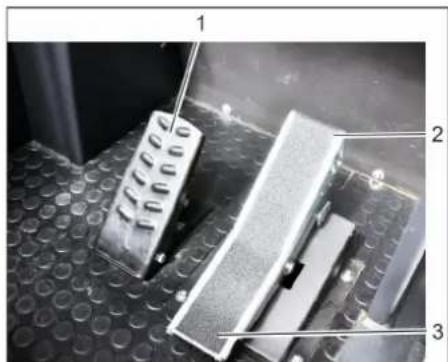

Conducción del aparato

1 Pedal del freno 2 Pedal acelerador "avance" 3 Pedal acelerador "retroceso" → Desplazar el reajuste de la velocidad del motor totalmente hacia delante (velocidad). Pulsar el pedal de freno y mantenerlo pulsado. Suelte el freno de estacionamiento.

Avance

Presione lentamente el pedal "acelerador".

Retroceso

△PELIGRO

Peligro de lesiones

→ Al dar marcha atrás no pueda correr ningún peligro, si es necesario pida que alguien dé indicaciones. Presione lentamente el pedal "marcha atrás".

Comportamiento en marcha

→ El pedal acelerador permite regular la velocidad de forma escalonada. → Evitar accionar el pedal de forma brusca, ya que el sistema hidráulico podrá dañarse. → Ante una pérdida de potencia en las pendientes, reduzca ligeramente la presión sobre el pedal acelerador.

Freno

Suelte el pedal acelerador. El aparato frena automáticamente y se detiene.

Nota: Se puede apoyar el efecto de freno si se presiona el pedal de freno.

Pasaje por encima de obstáculos

Pasaje por encima de obstáculos fijos de hasta 70 mm → Pase por delante lenta y cuidadosamente.

Pasaje por encima de obstáculos fijos de más de 70 mm → Los obstáculos deben superarse solo con una rampa adecuada.

Servicio de barrido

PRECAUCIÓN

No barra cintas de embalaje, alambres o similares, ya que ello puede provocar daños en el sistema mecánico.

Nota: Para obtener un óptimo resultado de limpieza, hay que adaptar la velocidad a las particularidades.

Nota: Durante el funcionamiento, el filtro de polvo debe limpiarse a intervalos regulares.

Indicación: Si se producen problemas frecuentes en un área de polvo fino, se tiene que limpiar el filtro con frecuencia.

Palanca de mando

1 Palanca de mando del cepillo rotativo 2 Palanca de mando del recipiente de suciedad 3 Palanca de mando de la escobilla lateral 4 Palanca de mando de la tapa abatible del recipiente

Palanca de mando del cepillo rotativo

→ Palanca de mando del cepillo rotativo (1) hacia delante: El cepillo rotativo se baja. → Palanca de mando del cepillo rotativo (1) hacia atrás: El cepillo rotativo se eleva.

Palanca de mando del recipiente de suciedad

→ Palanca de mando del recipiente de suciedad (2) hacia delante: El recipiente de suciedad se baja. → Palanca de mando del recipiente de suciedad (2) hacia atrás: El recipiente de suciedad se eleva.

Palanca de mando de la escobilla lateral

→ Palanca de mando de la escobilla lateral (3) hacia delante: La escobilla lateral se baja. → Palanca de mando de la escobilla lateral (3) hacia atrás: La escobilla lateral se eleva.

Palanca de mando de la tapa abatible del recipiente

→ Palanca de mando de la tapa abatible del recipiente (4) hacia delante: La tapa abatible del recipiente de suciedad se abre. → Palanca de mando de la tapa abatible del recipiente (4) hacia atrás: La tapa abatible del recipiente de suciedad se cierra.

Barrido de pisos secos

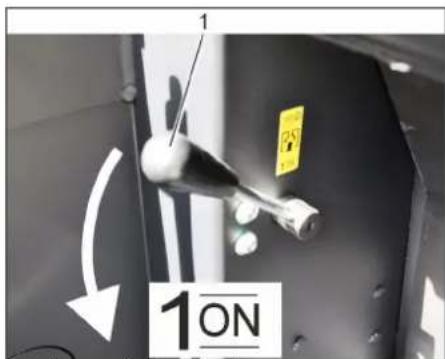

1 Palanca del ventilador ENCENDIDO/APAGADO

Conectar el ventilador. Si se limpian superficies: Palanca de mando del cepillo rotativo (1) hacia delante: El cepillo rotativo se baja. → Palanca de mando de la tapa abatible del recipiente (4) hacia delante: La tapa abatible del recipiente se abre. Si se limpian las ruedas laterales: Palanca de mando de la escobilla lateral (3) hacia delante: La escobilla lateral se baja.

Barrido en pisos húmedos o mojados

→ Desconectar el ventilador. Si se limpian superficies: Palanca de mando del cepillo rotativo (1) hacia delante: El cepillo rotativo se baja. → Palanca de mando de la tapa abatible del recipiente (4) hacia delante: La tapa abatible del recipiente se abre. Si se limpian las ruedas laterales: Palanca de mando de la escobilla lateral (3) hacia delante: La escobilla lateral se baja.

Vaciado del depósito de basura

△PELIGRO

Peligro de lesiones → Durante el proceso de descarga no debe haber personas ni animales en el radio de giro del depósito.

△PELIGRO

¡Riesgo de aplastamiento! No agarre nunca el varillaje del sistema mecánico de vaciado. Evite permanecer debajo del depósito elevado.

△PELIGRO

¡Peligro de vuelco! → Durante el proceso de descarga, coloque el aparato en una superficie plana.

CUIDADO

¡Peligro de lesiones y daños! → Es posible que se expulsen piedras al girar el cepillo rotativo durante el proceso de vaciado.

Elevar el cepillo rotativo y la escobilla lateral con las palancas de mando, para ello colocar las palancas (1 y 3) hacia atrás. → Cerrar la tapa abatible del recipiente, para ello colocar la palanca de mando (4) hacia atrás. Elevar el recipiente de suciedad, para ello colocar la palanca de mando del recipiente de suciedad (2) hacia atrás. → Acercarse lentamente al depósito colector. Active el freno de estacionamiento. → Abrir la tapa abatible del recipiente, para ello presionar la palanca de mando de la tapa abatible del recipiente (4) hacia delante y vaciar el recipiente de suciedad. → Cerrar la tapa abatible del recipiente, para ello tirar de la palanca de mando de la tapa abatible del recipiente (4) hacia atrás hasta que esté basculada en la posición final. Suelte el freno de estacionamiento. → Salir lentamente del depósito colector. Bajar el recipiente de suciedad a la posición final, para ello colocar la palanca de mando del recipiente de suciedad (2) hacia delante.

Desconexión del aparato

Elevar el cepillo rotativo y la escobilla lateral con las palancas de mando, para ello colocar las palancas (1 y 3) hacia atrás. → Cerrar la tapa abatible del recipiente, para ello colocar la palanca de mando (4) hacia atrás. Tirar del reajuste de la velocidad del motor totalmente hacia atrás. Pulsar el pedal de freno y mantenerlo pulsado. Active el freno de estacionamiento. Gire la llave de encendido a "0" y retire la llave.

Transporte

△PELIGRO

¡Peligro de lesiones y daños!

→ Respetar el peso del aparato para el transporte. Gire la llave de encendido a "0" y retire la llave. Active el freno de estacionamiento. Asegurar el aparato a los puntos de amarre fijos (4x) con cinturones de sujeción, cuerdas o cadenas. Fije el aparato con calzos en las ruedas. → Al transporte en vehículos, asegurar el aparato para evitar que resbale y vuelque conforme a las directrices vigentes.

Cojinete

△PELIGRO

Peligro de lesiones y daños!

→ Respetar el peso del aparato en el almacenamiento.

Parada

Cuando la escoba mecánica no se usa durante un periodo prolongado, tenga en cuenta los siguientes puntos:

→ Coloque la escoba mecánica sobre una superficie plana. → Levantar el cepillo rotativo y la escoba lateral para no dañar las cerradas. Cerrar la tapa abatible del recipiente. Gire la llave de encendido a "0" y retire la llave. Active el freno de estacionamiento. → Asegurar la escoba mecánica contra movimientos accidentales. → Cambie el aceite del motor. → Al realizar la revisión antes de las heladas, purgar el agua refrigerante y comprobar si se tiene suficiente anticongelante. → Limpie el aparato por dentro y por fuera. Desemborne la batería. Cargar la batería y volver a cargar cada aprox. 2 meses. → Cubrir la batería y proteger contra cortocircuitos.

Cuidados y mantenimiento

Indicaciones generales

PRECAUCIÓN

¡Peligro de daños en la instalación!

No lavar el filtro de polvo. → El mantenimiento correctivo debe ser llevado a cabo únicamente por una oficina autorizada de servicio al cliente o por personal especializado, familiarizado con todas las normas de seguridad pertinentes. → Los equipos ambulantes de uso industrial deben someterse al control de seguridad según la norma VDE 0701. → Coloque la escoba mecánica sobre una superficie plana. Gire la llave de encendido a "0" y retire la llave. Active el freno de estacionamiento.

Limpieza

PRECAUCIÓN

¡Peligro de daños en la instalación!

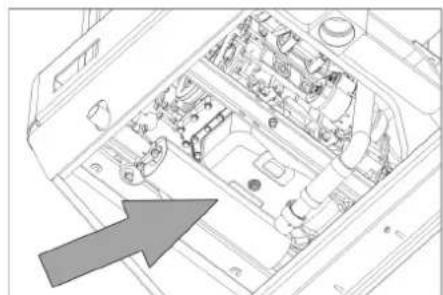

→ La limpieza del aparato nunca se debe llevar a cabo con una manguera o un chorro de agua a alta presión (peligro de cortocircuitos y otros daños).

Limpieza interna del equipo

△PELIGRO

Peligro de lesiones

→ Utilice máscara antipolvo y gafas protectoras. → Limpie el aparato con un trapo. → Aplique aire comprimido.

Limpieza externa del equipo

→ Limpie el aparato con un trapo húmedo, embebido en una solución jabonosa suave.

Nota: No utilice detergentes agresivos.

Intervalos de mantenimiento

Nota: El contador de horas de servicio indica los intervalos de mantenimiento.

Mantenimiento a cargo del cliente

Nota: Todos los trabajos de servicios y mantenimiento a cargo del cliente deben ser realizados por personal especializado con la debida calidad. En caso de necesidad, un distribuidor de Kärcher siempre está a disposición para cualquier consulta.

Mantenimiento diario:

→ Verifique el nivel de llenado del depósito de combustible. → Verifique el nivel de aceite del motor. → Compruebe el nivel en el recipiente de compensación de refrigerante. → Controle la presión de los neumáticos. → Compruebe el desgaste de los cepillos rotativos y la escoba lateral y si hay cintas enrolladas. → Compruebe el filtro de combustible. → Compruebe el separador centrífugo y el filtro de aire; en caso necesario, límpielo. → Compruebe el funcionamiento de todos los elementos de mando. → Compruebe si las mangueras están dañadas.

Mantenimiento semanal:

→ Limpiar el refrigerante de agua. → Limpiar el radiador hidráulico. Comprobar la instalación hidráulica. Comprobar el nivel de aceite hidráulico. → Comprobar el nivel de líquido de frenos. → Comprobar el grado de desgaste de los cubrejuntas y si es necesario cambiarlos. Comprobar y lubricar la tapa del recipiente.

Mantenimiento cada 50 horas de servicio:

Purgar el agua del separador de agua del gasóleo

Mantenimiento tras el desgaste:

→ Reemplace los cubrejuntas. → Reajustar o cambiar las juntas laterales. → Reemplace el cepillo rotativo. → Reemplace las escobas laterales.

Nota: Descripción, véase el capítulo "Trabajos de mantenimiento".

Mantenimiento a cargo del servicio de atención al cliente

Mantenimiento tras 50 horas de servicio:

Solicite al servicio técnico que realice la primera inspección conforme a la lista de comprobación de la inspección.

Revisión tras 250/500/1000/1500/2000 horas de servicio:

Solicite al servicio técnico que realice la inspección conforme a la lista de comprobación de la inspección.

Nota: Para conservar la garantía, es necesario que durante el tiempo de su vigencia todos los problemas de servicio y mantenimiento sean llevados a cabo por un servicio técnico autorizado de Karcher conforme al cuaderno de mantenimiento.

Trabajos de mantenimiento

Preparativos:

→ Coloque la escoba mecánica sobre una superficie plana. Gire la llave de encendido a "0" y retire la llave. Active el freno de estacionamiento.

Indicaciones generales de seguridad PELIGRO

Peligro de lesiones → Colocar siempre la barra de seguridad con el depósito de basura elevado. Se debe asegurar fuera de la zona de peligro.

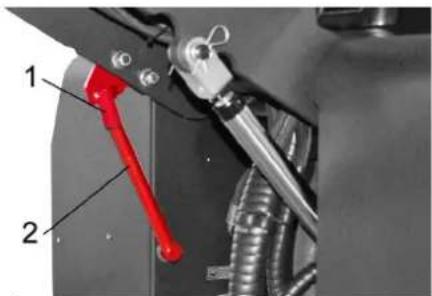

1 Soporte de la barra del seguro 2 Barra de seguro. Abatir hacia arriba la barra del seguro para vaciar en alto e insertar bajo el soporte (asegurar).

Por favor, no deje que el aceite para motores, el aceite caliente y la gasolina dañen el medio ambiente. Evite que sustancias nocivas penetren en el suelo y elimine el aceite usado de forma que no dañe el medio ambiente.

Indicaciones de seguridad para las baterías

Al manipular baterías, tenga siempre en cuenta las siguientes advertencias:

Tenga en cuenta las indicaciones presentes en la batería, en las instruciones de uso y en el manual del vehiculo.

Use protección para los ojos

Mantenga a los niños alejados del ácido y las baterías

Peligro de Explosiones

Prohibido hacer fuego, producir chispas, aplicar una llama directa y fumar

Peligro de causticcación!

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la basura

△PELIGRO

Peligro de explosiones

→ Utilizar solo baterías con cubierta de polo. Cambiar la cubierta del polo en caso de pérdida.

△PELIGRO

Peligro de explosiones

No colocar herramientas o similares sobre la batería. Riesgo de cortocircuito y explosión.

△PELIGRO

Peligro de lesiones

No deje nunca que el plomo entre en contacto con las heridas. Luego de trabajar con las baterías, lávese siempre las manos.

△PELIGRO

¡Peligro de incendios y explosiones!

Está prohibido fumar y exponer el lugar a una llama directa. Los lugares en los que se carguen baterías deben estar bien ventilados, ya que se genera un gas muy explosivo durante la carga.

PELIGRO

¡Peligro de causticación!

Enjuagar con agua las salpicaduras de ácido en los ojos o en la piel. A continuación, llamar inmediatamente al médico. Lavar la ropa sucia con agua.

Montaje y conexión de la batería

1 Polo positivo 2 Recubrimiento para polos 3 Polo negativo. Coloque la batería en el respectivo soporte. Atornille los soportes a la base de la batería. Conecte el borne de polo (cable rojo) al polo positivo (+). Conecte el borne de polo al polo negativo (-). Coloque las cubiertas del polo. Controle que los polos y los respectivos bornes tengan suficiente protección mediante grasa.

Verificación y corrección del nivel de líquido de la batería

PRECAUCIÓN

¡Peligro de daños en la instalación!

En el caso de las baterías llenas de ácido, verifique con regularidad el nivel de líquido. Desenrosque las tapas de todos los elementos. Saque una prueba de cada celda con el comprobador de ácido. - El ácido de una batería cargada totalmente tiene un peso específico de 1,28 kg/l a 20 °C. - El ácido de una batería descargada totalmente tiene un peso específico entre 1,00 y 1,28 kg/l. - En todas las celdas, el peso específico tiene que ser el mismo que el del ácido. Devuelva la prueba de ácido a la misma celda. Si el nivel de líquido es demasiado bajo, llene hasta la marca con agua destilada. Cargue la batería. Enrosque las tapas de los elementos.

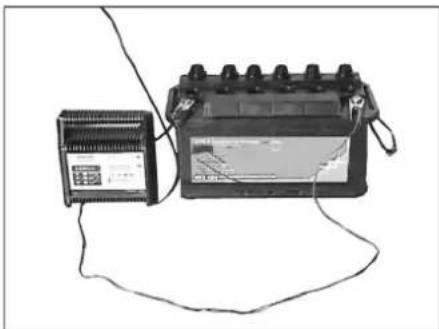

Carga de batería

PELIGRO

Peligro de lesiones

Al manipular baterías, tenga en cuenta las normas de seguridad. Observe las instrucciones del fabricante del cargador.

PELIGRO

¡Peligro de daños en la instalación!

→ Cargar la batería exclusivamente con un cargador apto.

Desenrosque las tapas de todos los elementos. (solo con batería que no precise mantenimiento) → Una el cable del polo positivo del cargador con la conexión correspondiente de la batería. → Una el cable del polo negativo del cargador con la conexión correspondiente de la batería. Enchufe la clavija de red y encienda el cargador. → Aplique en la batería la menor corriente de energía posible. Si la batería está cargada, desconectar primero el cargador de la red y después de la batería. Enrosque las tapas de los elementos. (solo con batería que no precise mantenimiento)

Desmontar la batería

→ Enganchar el borne de polo al polo negativo (-). → Enganchar el borne de polo al polo positivo (+). → Aflojar los soportes a la base de la batería. → Sacar la batería de su alojamiento. Eliminar la batería usada de acuerdo con las normativas vigentes.

Verificación del nivel de aceite del motor y rellenado

△PELIGRO

¡Peligro de quemaduras!

→ Deje enfriar el motor. Verifique el nivel de aceite una vez transcurridos no menos de 5 minutos tras la detención del motor.

1 Tapa de llenado de aceite (motor) 2 Varilla de medición de aceite Extraiga la varilla. → Limpie e introduzca la varilla.

→ Extraiga la varilla. Leer el nivel de aceite. → Introducir de nuevo la varilla para medir el aceite.

• El nivel de aceite debe estar entre las marcas "MIN" y "MAX". -Si el nivel de aceite está por debajo de la marca "MIN", rellenar con aceite de motor.
• No llenar por encima de la marca "MAX". Desatornillar la tapa de llenado de aceite. → Rellenar con aceite de motor. Tipo de aceite, ver el capítulo de Datos técnicos. → Cerrar la tapa de llenado de aceite. → Espere por lo menos 5 minutos. → Verifique el nivel de aceite del motor.

Cambiar el aceite del motor y el filtro de aceite del motor

PRECAUCIÓN

¡Peligro de quemaduras por aceite de motor caliente!

Deje enfriar el motor. Prepare un recipiente colector para al menos 6 litros de aceite de motor. → Deje enfriar el motor.

→ Quite el tornillo purgador de aceite. Desatornille la tapa de llenado de aceite. Deje salir el aceite.

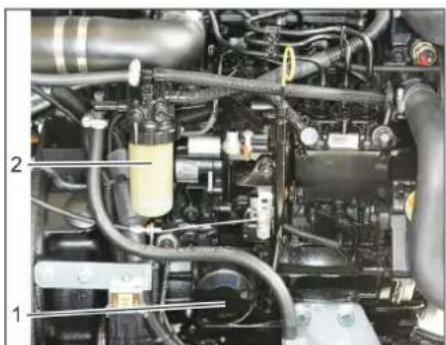

1 Filtro de aceite del motor 2 Filtro de combustible

Desenrosque el filtro de aceite. → Limpie el alojamiento y las superficies de sellado. → Aplique aceite a la junta del nuevo filtro de aceite antes de colocarlo. → Coloque el nuevo filtro de aceite y apriételo bien con la mano. Enrosque el tornillo de purga de aceite con la junta nueva.

Momento de apriete: 25 Nm

→ Rellene con aceite de motor. Tipo de aceite y cantidad de llenado, ver el capítulo Datos técnicos. → Cierre la tapa de llenado de aceite. → Deje funcionar el motor aproximadamente durante 10 minutos. Verifique el nivel de aceite del motor.

Comprobar el filtro de combustible

→ Compruebe la suciedad del filtro de combustible. → Limpie el filtro de combustible y la carcasa del filtro cuando sea necesario, cambie el filtro de combustible si es necesario.

Cambiar el filtro de combustible

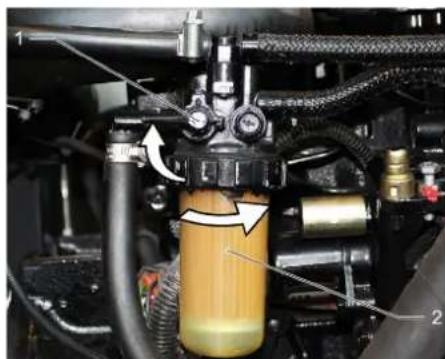

1 Llave de combustible 2 Filtro de combustible → Cierre el grifo de combustible. Desenrosque el filtro de combustible y cámbielo.

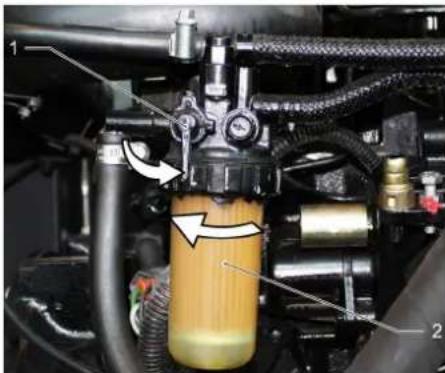

1 Llave de combustible 2 Filtro de combustible

AVISO

Llene el depósito de combustible con gasóleo antes del montaje.

Enrosque un nuevo filtro de combustible. Apriete el filtro de combustible con un par de 20 Nm. Abra el grifo de combustible.

Purgar el agua de condensación del separador de agua del combustible de gasóleo.

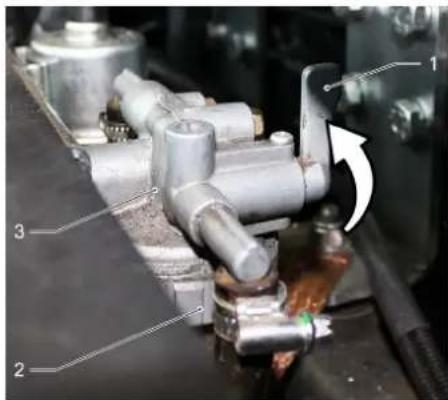

1 Llave de combustible 2 Taza del separador 3 Separador de agua Cerrar el grifo de combustible. Desatornillar y vaciar la taza del separador. Atornillar la taza del separador. Abrir el grifo de combustible.

Comprobar y rellenar el nivel de aceite hidráulico

AVISO

El recipiente de aceite no debe ser elevado. Abrir la cubierta del motor.

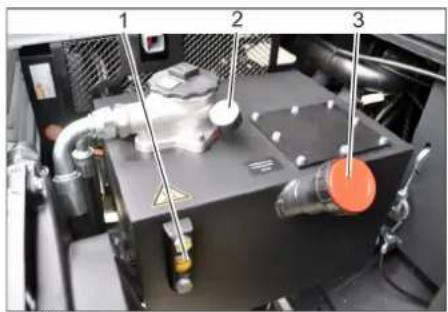

1 Mirilla 2 Manómetro 3 Tapa de cierre, orificio de llenado de aceite Comprobar el nivel de aceite hidráulico en la mirilla. El nivel de aceite debe estar entre las marcas "MIN" y "MAX". Si el nivel de aceite está por debajo de la marca "MIN", rellenar con aceite hidráulico. Desenroscar la tapa de cierre del orificio de llenado de aceite. Limpiar la zona de relleno. Llenar aceite hidráulico. Tipo de aceite, ver el capítulo de Datos técnicos. Enroscar la tapa de cierre del orificio de llenado de aceite.

AVISO

Si el manómetro indica una presión del aceite hidráulico alta, el servicio técnico de Kärcher tendrá que cambiar el filtro del aceite hidráulico.

Comprobar la instalación hidráulica AVISO

Sólo el servicio técnico de Kärcher debe llevar a cabo el mantenimiento de la instalación hidráulica.

Activar el freno de estacionamiento. Arrancar el motor. Comprobar las juntas de todas las mangueras hidráulicas y conexiones.

Comprobar el refrigerante y esperar

PELIGRO

¡Riesgo de quemaduras y escaldaduras!

Dejar enfriar el refrigerador al menos 20 horas. Comprobar el nivel de agua refrigerante del recipiente compensatorio (nivel de agua entre MIN y MAX). Limpiar las lamelas del refrigerador. Comprobar las juntas de los tubos del refrigerador y conexiones. Limpiar el ventilador.

Control del cepillo rotativo

→ Arrancar el motor. → Levantar el depósito de suciedad hasta la posición final. → Apagar el motor. Activar el freno de estacionamiento. → Colocar la barra de seguridad para el proceso de vaciado en alto. → Extraer las cintas y los cordones del cepillo rotativo. Extraer la barra de seguridad. Arrancar el motor. Bajar el depósito de suciedad hasta la posición final. → Apagar el motor.

Reemplazo del cepillo rotativo

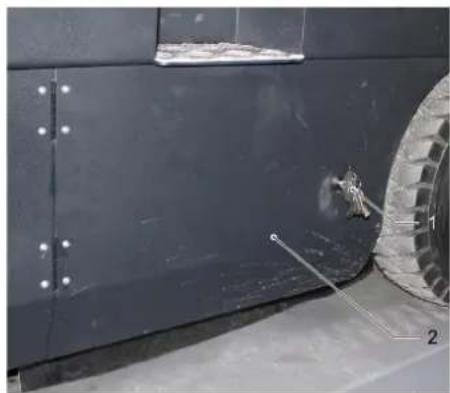

1 Llave

2 Revestimiento lateral

Elevar el depósito de suciedad y asegurar con una barra de seguridad. → Abrir el revestimiento lateral con la llave.

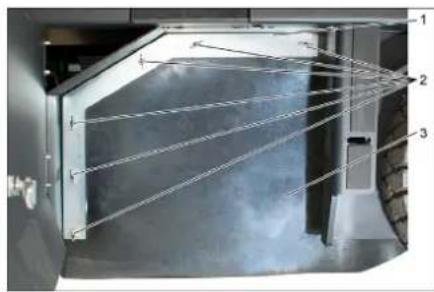

1 Estribo de sujeción 2 Tuerca de mariposa 3 Junta lateral Desenrosque las tuercas de mariposa. → Extraer el estribo de sujeción. → Desenroscar las tuercas de mariposa de la chapa de sujeción de la junta lateral y extraer la chapa. Abatir hacia fuera la junta lateral. Desenroscar el tornillo de fijación del alojamiento del cepillo rotativo y girar el alojamiento. → Quite el cepillo rotativo.

Montaje del cepillo rotativo en la dirección de marcha (vista superior)

Nota: Al montar el nuevo cepillo, preste atención a la posición de las cerdas.

Monte un nuevo cepillo rotativo. Las ranuras del cepillo rotativo se deben insertar en las levas de la biela oscilante opuesta.

Nota: Tras el montaje del nuevo cepillo rotativo, la superficie de barrido debe reajustarse.

Control y ajuste de la superficie de barrido del cepillo rotativo

→ Controle la presión de los neumáticos. → Desconectar el ventilador aspirador. → Trabajar con la escoba mecánica sobre un suelo liso y plano, que está cubierto de forma visible con polvo o arcilla. Bajar el cepillo rotativo con la palanca de mando y poner en funcionamiento (aprox. 10 s). → Levante el cepillo rotativo. Salga con el equipo marcha atrás. → Comprobar el nivel de barrido.

La superficie de barrido tendría que formar un rectángulo regular de un ancho entre 80-85 mm.

Ajustar la superficie de barrido

1 Resorte

2 Tuerca de ajuste 3 Contratuerca 4 Varilla roscada. Para ajustar la situación de la superficie de barrido, ajustar el tornillo de ajuste. → Comprobar el nivel de barrido.

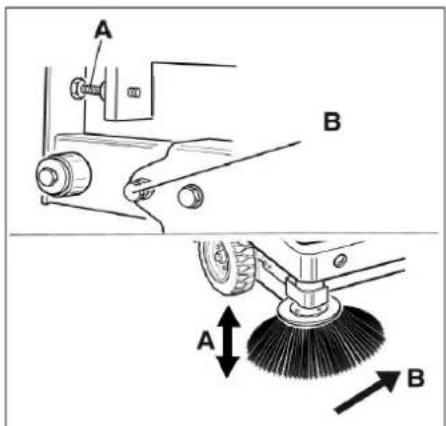

Control y ajuste de la superficie de barrido de la escoba lateral

→ Controle la presión de los neumáticos. Elevar la escoba lateral. → Trabajo con la escoba mecánica sobre un suelo liso y plano, que está cubierto de forma visible con polvo o arcilla. Bajar los cepillos laterales con la palanca de mando y dejar funcionar aprox. 10 segundos. Elevar la escoba lateral. Salga con el equipo marcha atrás. Comprobar el nivel de barrido.

El ancho de la superficie de barrido debe estar entre 40-50 mm.

Corregir la superficie de barrido con los dos tornillos de ajuste. → Comprobar el nivel de barrido.

Ajustar las juntas laterales

△PELIGRO

Peligro de lesiones

→ Colocar siempre la barra de seguridad con el depósito de basura elevado. Se debe asegurar fuera de la zona de peligro. → Controle la presión de los neumáticos. → Desplazar hacia arriba el depósito de suciedad y asegurar con una barra de seguridad. → Abatir hacia arriba la barra del seguro para vaciar en alto e insertar bajo el soporte (asegurar).

1 Soporte de la barra del seguro

2 Barra de seguro

→ Abrir el revestimiento lateral como se describe en el capítulo "Cambiar el cepillo rotativo". Soltar las 6 tuercas de mariposa de la chapa de sujeción lateral. Soltar 3 tuercas (entrecaras 13) de la chapa de sujeción delantera. → Presionar la junta lateral hacia abajo (orificio longitudinal) hasta que tenga una distancia de 1-3mm con el suelo. → Atornillar bien las chapas de sujeción. → Repetir el proceso con el resto del aparato.

Control de la presión de los neumáticos

→ Coloque la escoba mecánica sobre una superficie plana. Conecte el manómetro a la válvula del neumático. → Controle la presión de aire y, en caso de necesidad, ajústela.

Consultar la presión de los neumáticos permitida en el capítulo de datos técnicos.

Limpiar manualmente el filtro de polvo

Conectar la limpieza de filtro manual.

Controlar/cambiar el filtro de polvo

ADVERTENCIA

Peligro de lesiones

→ Para efectuar trabajos en el sistema de filtrado, utilice una mascarilla antipolvo. Observe las normas de seguridad referidas al tratamiento de polvos finos. → Limpiar el filtro de polvo con la tecla de limpieza de filtros. Vacíe el depósito de basura.

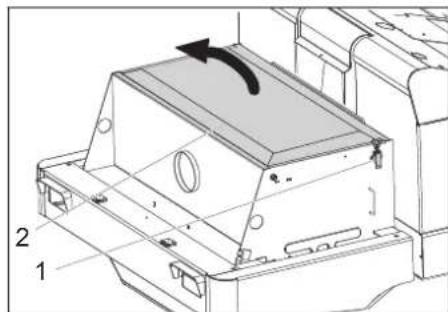

1 Bloqueo del capó del aparato 2 Capó del aparato 3 Cubierta del filtro → Abrir el bloqueo, para ello desenroscar el tornillo de estrella. Mueva el capó del aparato hacia delante.

1 Cierre, cubierta del filtro (2)

2 Cubierta del filtro

→ Abra la tapa. → Abrir la cubierta del filtro.

1 Travesaños 2 Filtro de polvo → Comprobar el filtro de polvo, limpiar o cambiar si fuese necesario.

Nota

La sustitución del filtro de polvo solo la puede realizar el servicio técnico de Kärcher.

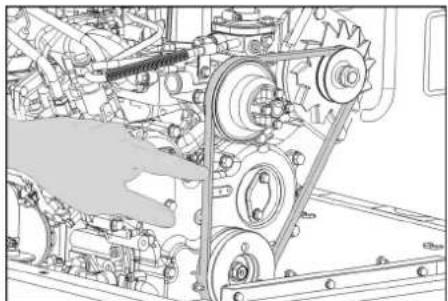

→ Colocar y bloquear la cubierta del bajo. Comprobar y ajustar las correas trapezoidales

La correa trapezoidal debe ceder aprox. 7-9 mm con una presión de 10 kg.

Solicite al servicio técnico autorizado de Kärcher que ajuste la tensión de la correa trapezoidal.

Revisión y cambio del filtro de aire

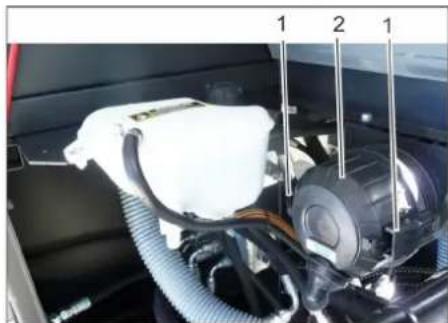

1 Cierre 2 Carcasa del filtro de aire. Extraer la carcasa del filtro de aire. → Reemplazar el filtro de aire. Indicación: Posición de montaje con el orificio de salida hacia abajo (véase la ilustración).

Limpiar el separador centrífugo

1 Tuerca de mariposa 2 Separador centrífugo. → Desatornillar la tuerca de mariposa del separador centrífugo. → Limpiar el separador centrífugo.

Comprobar el nivel de refrigerante

1 Recipiente compensador de refrigerante

→ Comprobar el nivel con el motor frío. Comprobar el nivel en el recipiente de compensación de refrigerante.

El nivel de refrigerante correcto tiene que estar entre la marca superior y la inferior.

Cambiar los fusibles

Desenroscar la tuerca de cabeza moleteada. → Abrir la tapa de la caja de fusibles. → Comprobar fusibles. Sustituya los fusibles defectuosos. Nota: Utilice únicamente fusibles del mismo tipo.

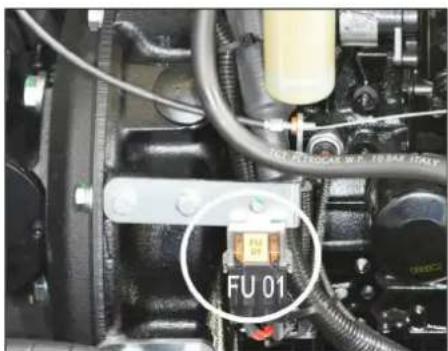

Indicación: El fusible FU 01 se incluye en el compartimento del motor.

FU 01 Fusible principal 60 A
FU 02 Claxon Radiador hidráulico	20 A
FU 03 Relé de sécurité Indicador de multifunción	10 A
FU 04 Piloto de advertencia omnidirección	5 A
FU 05 Relé de sécurité Retraso	25 A
FU 06 Iluminación de la cabiña Limpiaparabrisas	10 A
FU 07 Bomba de combustible 10 A
FU 08 Relé de temporización Interruptor de contacto de asiento	3 A
FU 09 Iluminación izquierda 7,5 A
FU 10 Iluminación derecha 7,5 A
FU 11 Iluminación de trabajo delantera (luz de cruce)	10 A
FU 12 Sistema agitador 25 A
FU 13 Señal de marcha atrás 5 A

Ayuda en caso de avería
Avería Mode de subnanarla
No se puedaponer en marcha el aparato	Tome asiento en la plaza del conductor, el interruptor de contacto del asiento se activa
	Para arrancar el motor, el pedal de freno Tiene que estar pulsado.
	Cargar oCambiar la batería
	Repostar combustible,ventilar el sistemas de combustible
	Cambiar el filtro de combustible
	Sistema de tuberías de combustible,comprobar las conexiones y uniones y si es nécessario reparar
	Póngase encontacto con el service técuno de Kárrcher
La marcha del motor es irregular Liimpie o Cambie el filtróde aire o el cartucho filtrante
		Sistema de tuberías de combustible,comprobar las conexiones y uniones y si es necessities reparar
		Póngase encontacto con el service técuno de Kárrcher
Motor sobrecalentado Rellenar con	refrigerante
	Enjuagar con refrigerante
	Tensar la correa trapezoidal
	Póngase encontacto con el service técuno de Kárrcher
El motor的功能a, pero el equipo se desplaza con lentitud o no se desplaza	Suelte el freno de estacionamento
	Ajustar la palanca del acelerador totalmente hacía delante (alta velocidad).
	Comprobar si haCNTAs y cuerdas enrolladas.
	Póngase encontacto con el service técuno de Kárrcher
Pitidos en elsystemahidráulico Renlenar Iliquido hidráulico	enar Iliquido hidráulico
	Póngase encontacto con el service técuno de Kárrcher
Los cepillos giran lentamente o no giran	Ajustar la palanca del acelerador totalmente hacía delante (alta velocidad).
	Comprobar si haCNTAs y cuerdas enrolladas.
	Póngase encontacto con el service técuno de Kárrcher
Poca o ninguna potencia de aspi-ración en la zona de los cepillos	Revise el filtró de polvo; lópez o cámbielo.
	Póngase encontacto con el service técuno de Kárrcher
El aparato levanta polvo Ajustar las	juntas laterales
	Conectar el ventilador
	Revise el filtró de polvo; lópez o cámbielo.
	Cambiar las juntas del filtró
	Abrir la tapadel recipientela.
	Póngase encontacto con el service técuno de Kárrcher
Launidad de barrido deja suciedad	Vacie el deposito de basura
	Revise el filtró de polvo; lópez o cámbielo.
	Reemplazo del cepillo rotativo
	Ajustar la superficie de barrido
	Cambiar las tiras de las juntas del deposito de basura
	Soluccionar el bloqueo del cepillo rotativo
	Abrir la tapadel recipientela.
	Póngase encontacto con el service técuno de Kárrcher
El deposito de suciedad no se le-vanta o no se eleva	Ajustar la palanca del acelerador totalmente hacía delante (alta velocidad).
	Póngase encontacto con el service técuno de Kárrcher
La tapa abatible del recipientela no se abre	Póngase encontacto con el service técuno de Kárrcher
Erroses defuncioncimiento con piezas de movimiento hidráulico	Póngase encontacto con el service técuno de Kárrcher
Datas tíncnicos
		KM 150/500 R D Classic
Datas del equipo
Velocidad de avance, hacía delante km/h 12
Velocidad de avance, hacía atrás km/h 12
Capacidad ascendional (máx.) % 18
Potencia sin escalas laterales m	2/h 14400
Potencia de superficie con escoba lateral m	2/h 18000
Anchura de trabajo sin escalas laterales mm 1200
Ancho de trabajo con escoba lateral mm 1500
Clase de protección contra calda de gotas de agua -- IPX 3
Tiempo de aplicación con el depósito lleno h 6,5
Motor
Modelo -- YANMAR 3TNV76A
Modelo	--	3 cilindros motor diesel de quatre tiempos
CO2Emissione conforme al procedimiento de medicación del Reglamento de la UE 2016/1628 (nivel V)	g/kWh	932,0
Tipo de refrigeración	-- Refrigeración por agua
Dirección de giro	--	en el sentido contrario a las agujas del re-loj
Orificio	mm 70
Carrera	mm 82
Cilindrada	cm³	1116
Cantidad de aceite	I	3,5
Cantidad de revoluciones	1/min	2500
Velocidad Tmaxima	1/min	2500
Marcha en vacio	1/min	1300
Potencia max.	kW/PS	15,8 / 21,5
Par máximo con 2400-2900 1/min	Nm	84,1
Filtro de aceite	-- Cartucho filtrante
Filtro de absorcción	-- Cartucho de filtro interior, cartucho de fil-tro exterior
Filtro de combustible	-- Cartucho filtrante
Instalación electrica
Bateria	V, Ah	12, 62
Generador, corriente trifásica	V, A	12, 55
Motor de arranque	-- Arrancador	eléctrico
Equipo hidráulico
Cantidad de aceite en el equipo hidráulicoplete	I	35
Cantidad de aceite en el depósito hidráulico	I	28
Tipos de aceite
Motor (por encima de 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (de 0 a 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (por bajo de 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Sistema hidráulico	-- HV 46
Depósito de basura
Altura de descarga max.	mm 1470
Capacidad del depósito de basura	I	500
Cepillo rotativo
Diámetro del cepillo rotativo	mm 380
Ancho del cepillo rotativo	mm 1200
Número de revoluciones	1/min	360
Superficie de barrido	mm 80
Escoba lateral
Diámetro de las escalas laterales	mm 600
Rotaciones (graduado)	1/min	0 - 54
Equipo de neuáticos
Tamaño, del. -- 5.00-8 10PR
Tamaño, tras. -- 4.00-8 8PR
Freno
Ruedas delanteras -- mecánico
Rueda trasera -- hidrostálico
Sistema de filtrado y aspiración
Modelo -- Filtró de bolsillo
Número de revoluciones 1/min 2900
Superficie activa del filtró para polvoedo m	2	7
Depresión nominal del sistemas de aspiración mbar 18,5
Caudal volumétrico nominal del sistemas de aspiración m	3/h 1650
Sistema agitador	-- Motor electrico
Condicaciones ambientales
Temperatura	°C	Śde -5 hasta +40
Humedad del aire, sin condensación	%	0 - 90
Valores calculados conforme a la norma EN 60335-2-72
Emisión sonora
Nivel de presión acústica LpA	dB(A)	80
Inseguridad KpA	dB(A)	3
Nivel de potencia acústica LwA + inseguridad KwA	dB(A)	102
Vibraciones del aparato
Valor de vibración mano-brazo	m/s2	1,3
Asiento	m/s2	1,2
Inseguridad Km/s	2	0,2
Medidas y pesos
Longitud x anchura x alta	mm	2442x1570x1640
Radio de giro Derecho	mm	1515
Radio de giro izquierdo	mm	1600
Peso en vacío kg 1394
Peso total admissible	kg	2240
Eje para cargas permitted delantero	kg	1408
Eje para cargas permitted trasero	kg	832
Contenido del depóstito de combustible, diésel	l	26
Reservado el derechos a realizar modificaciones tícnicas.

Declaración UE de conformidad

Por la presente declaramos que el producto designado a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en el producto sin nuestro consentimiento explícito.

Producto: Máquina barredora-aspiradora aparato con asiento

Modelo: 1.186-xxx

Directivas comunitarias aplicables

Normas armonizadas aplicadas

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Normas nacionales aplicadas

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 99

Garantizado: 102

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Fechadura de ignição / teclas

de função. PT4

Alavanca de comando . . PT 4

Lâmpadas de controle e dis

play . PT 5

Avisos de segurança sobre o funcionamento de marcha

PERIGO

Elementos de comando e de funciona

Figura da máquina de varrer

Equipamento opcional

Fechadura de ignição / teclas de função

Figura 0

1 Chave de ignição

→ Carregar lentamente no pedal de marcha para frente.

Marcha atrás

PERIGO

Perigo de lesões!

Passar por cima de obstáculos

Aviso: esvaziar regularmente o filtro de pó durante o funcionamento.

Escoar água do separador de água Diesel

1 Polo positivo 2 Cobertura dos polos 3 Polo negativo

Escoar água de condensação no separador da água do gasóleo

1 Torneira de combustível

2 Copo separador

3 Separador de água

Fechar a torneira de combustível. Desenroscar o copo separador e esvaziar. Aparafusar o copo separador. → Abrir a torneira de combustível.

Verificar o nível de óleo hidráulico e complementar o óleo hidráulico

AVISO

O nível de enchimento correto deve encontrar-se entre a marca superior e a marca inferior.

Substituir os fusíveis

Normas armonizadas aplicadas

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Normas nacionales aplicadas

Proceso aplicado de evaluación de conformidad

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 99

Garantizado: 102

Accesorios y piezas de repuesto

Medidas de seguridad

Accesorios y piezas de repuesto

PELIGRO

Para evitar peligros, las reparaciones y el montaje de piezas de repuesto solo deben ser realizados por el servicio de atención al cliente autorizado.

Solo se utilizarán accesorios y piezas de repuesto aprobados por el fabricante. Los accesorios originales y las piezas de repuesto originales garantizan que el aparato pueda funcionar de forma segura y sin fallos.

• Encontrará más información sobre las piezas de repuesto en www.kaercher.com, en la sección Servicio.

Ajuste la zona de barrido

1 Resorte

Aparatos con motor eléctrico

¡Peligro!

¡Riesgo de lesiones!

Eliminación. . . . . LV 1

Protección del medio ambiente. . . . . LV 1

Garantía. . . . . LV 1

Accesorios y piezas de repuesto. . . . . LV 1

Instrucciones de uso

Símbolos utilizados. . . . . LV 1

Símbolos en el aparato. . . . . LV 1

Uso conforme a las normas

LV 2

Uso incorrecto previsto

Aplicación prevista .LV2

Equipos de protección personal .LV2

Instrucciones de seguridad .LV 2

Observaciones generales . . . . LV 5

Observaciones generales . . . . LV 7

Limpieza LV 7

Intervalos de mantenimiento LV 7

Trabajos de mantenimiento .LV7

Ayuda en caso de averías

LV 13

Datos técnicos .LV 14

Declaración de conformidad CE . . . LV 15

Antes del primer uso del aparato

lea las instrucciones en el idioma original

y actúe según las indicaciones que contiene y consérvelas para un uso posterior o para futuros usuarios.

Observaciones generales

Si detecta daños en el aparato causados durante el transporte, contacte inmediatamente con el distribuidor del producto adquirido.

Las placas de advertencia y de indicaciones fijadas al aparato proporcionan indicaciones importantes para su funcionamiento seguro.

-Junto con las instrucciones de uso incluidas- se deben tener en cuenta las normas generales de seguridad técnica y las normas de prevención de accidentes del legislador.

Protección del medio ambiente

MAX

MIN

Por lo tanto, sin α = y/x

Por lo tanto, m: x = 1 o 3x + 4y + 1 = 0

.

Por lo tanto, a1 = 2, a2 = -4

Resende su producto y díganos su opinión.
