Produkto tipas	Savaeigė pramoninė šlavimo mašina su dyzeliniu varikliu
Prekės ženklas / Modelis	Kärcher KM 150500 R D Classic
Matmenys (Ilgis x plotis x aukštis)	2442 x 1570 x 1640 mm
Tuščias svoris	1394 kg
Didžiausias leistinas bendras svoris	2240 kg
Maitinimas	Dyzelinis variklis YANMAR 3TNV76A, 3 cilindrai, 15,8 kW (21,5 AG)
Kuro bako talpa	26 l (dyzelinas)
Didžiausias greitis	12 km/h (pirmyn ir atgal)
Didžiausias leistinas nuolydis	18 % važiavimo kryptimi
Šlavimo plotis	1200 mm (be šoninių šepečių) / 1500 mm (su šoniniais šepečiais)
Dulkių talpos talpa	500 l
Talpos ištuštinimo aukštis	1470 mm
Filtravimo sistema	Maišinis filtras su rankiniu valymu, filtravimo paviršius 7 m²
Padangų slėgis (priekyje/gale)	Priekyje: 5.00-8 10PR / Gale: 4.00-8 8PR (tikslias vertes žr. vadove)
Akumuliatorius	12 V, 62 Ah
Triukšmo emisijos	Garso slėgio lygis LpA 80 dB(A), LWA 102 dB(A)
Apsaugos tipas	IPX3
Eilinis aptarnavimas	Kasdienis alyvos, degalų, aušinimo skysčio lygio, padangų slėgio, šepečių nusidėvėjimo patikrinimas
Valymas	Nenaudoti vandens srovės ar aukšto slėgio plovimo; išorinis valymas drėgna šluoste su švelniu plovikliu; dulkių filtro negalima plauti
Sauga	Stovėjimo stabdis, sėdynės kontaktinis jungiklis, variklio sustabdymas vairuotojui palikus sėdynę, apsauga nuo nudegimų ir prispaudimo
Atsarginės dalys / Remonto galimybės	Naudoti tik patvirtintus Kärcher priedus ir atsargines dalis; remontą atlieka įgaliotas techninės priežiūros centras
Garantija	Garantijos sąlygos pagal šalį ir pardavėją; išsaugoti pirkimo įrodymą
Atitikties standartai	ES direktyvos, standartai EN 60335-1, EN 55012, EN 55014-2

Dažnai užduodami klausimai - KM 150500 R D Classic Kärcher

Kaip užvesti šlavimo mašiną?

Atsisėskite ant sėdynės (saugos jungiklis), įjunkite stovėjimo stabdį, pastumkite variklio sūkių reguliatorių 1/3 į priekį, pasukite raktelį į įkaitinimo padėtį (kol užges indikatorius), tada į II padėtį, laikydami nuspaudę stabdžių pedalą. Nenaudokite starterio ilgiau kaip 10 sekundžių.

Kaip ištuštinti dulkių talpą?

Ant lygaus paviršiaus pakelkite sukantįjį šepetį ir šoninį šepetį, uždarykite surinktuvo dangtį, tada pakelkite dulkių talpą. Pastatykite transporto priemonę šalia surinktuvo, įjunkite stabdį, atidarykite dangtį ištuštinti, uždarykite, tada nuleiskite talpą.

Kokį kurą naudoti?

Naudokite dyzeliną. Niekada nepilkite degalų uždaroje patalpoje, nerūkydami ir be liepsnos. Bakas talpina 26 litrus.

Koks rekomenduojamas techninės priežiūros dažnis?

Kasdieniai patikrinimai: lygiai, slėgis, šepečių nusidėvėjimas. Savaitinė priežiūra: radiatoriaus ir alyvos aušintuvo valymas. Kas 50 valandų: išleisti vandenį iš dyzelino separatoriaus. Didesnės priežiūros (250/500/1000 val.) turi būti atliekamos Kärcher techninės priežiūros centre.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar esate atsisėdę ant sėdynės, ar nuspaustas stabdžių pedalas, ar akumuliatorius įkrautas, ar yra degalų, ir ar kuro filtras neužsikimšęs. Jei problema išlieka, kreipkitės į Kärcher techninės priežiūros centrą.

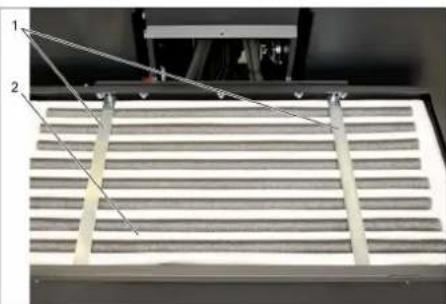

Kaip išvalyti dulkių filtrą?

Paspauskite rankinio filtro valymo mygtuką. Norėdami pakeisti filtrą, kreipkitės į Kärcher techninės priežiūros centrą. Niekada neplaukite dulkių filtro.

Kokios yra svarbios saugos priemonės?

Dėvėkite ausų apsaugą (didelis triukšmo lygis). Nenaudokite sprogimo pavojaus zonose. Nešluokite degių skysčių, reaktyvių metalo dulkių ar karštų daiktų. Prieš bet kokią priežiūrą išjunkite variklį ir ištraukite raktelį.

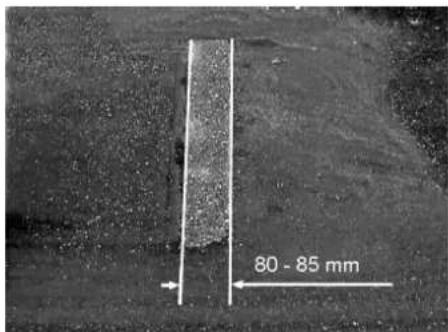

Kaip sureguliuoti šlavimo pėdsaką?

Patikrinkite padangų slėgį, tada nuleiskite sukantįjį šepetį ant dulkėto paviršiaus ir leiskite jam suktis 10 sekundžių. Pėdsakas turi būti 80–85 mm pločio stačiakampis. Jei reikia, sureguliuokite reguliavimo varžtą.

Ar galima naudoti šlavimo mašiną nuokalnėse?

Taip, tačiau nuolydis neturi viršyti 18 % važiavimo kryptimi ir 10 % šoniniu. Ant nestabilaus paviršiaus mašina gali apvirsti. Pritaikykite greitį sąlygoms.

Kaip transportuoti šlavimo mašiną?

Laikykitės svorio (1394 kg tuščia). Išjunkite variklį, ištraukite raktelį, įjunkite stovėjimo stabdį. Pritvirtinkite įrenginį prie tvirtinimo taškų (4x) diržais. Naudokite pleištus po ratais. Neišimkite šakinio krautuvu.

NAUDOJIMO INSTRUKCIJA KM 150500 R D Classic Kärcher

Pirms ekspluatacijos pradžios

LT 5

Stovėjimo stabdžio fiksavimas/atleidimas. LT 5

Šlavimo mašinos perkėlimas

Papildoma įranga

Prieš pradedant eksploatuoti

Stovėjimo stabdžio fiksavimas/atleidimas

Atleiskite stovėjimo stabdį, kartu nuspausdami stabdžių pedalą. Užfiksuokite stovėjimo stabdį, kartu nuspausdami stabdžių pedalą.

Įkiškite uždegimo raktelį į uždegimo spynelę. Pasukite uždegimo raktelį į padėtį "Kaitinimo spiralė".

Užsidega pašildymo lemputė.

Variklio paleidimas

Norėdami paleisti variklį, turite nuspausti stabdžių pedalą. Kai pašildymo lemputė užgęsta, pasukite uždegimo raktelį į padėtį. Atleiskite uždegimo raktelį, kai aparatas užsiveda.

Pastaba: niekada nelaikykite starterio įjungto ilgiau nei 10 sekundžių. Prieš vėl įjungdami starterį, palaukite bent 10 sekundžių.

Važiavimas aparatu

Braukšana ar aparatu

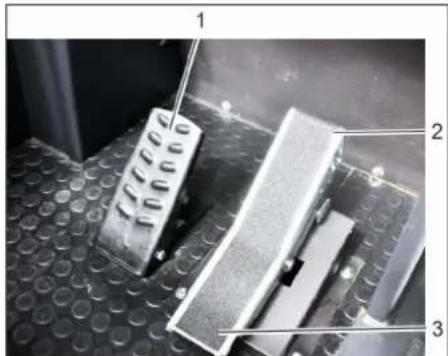

1 Bremžu pedalas 2 Pedalas važiavimui pirmyn 3 Pedalas važiavimui atgal

Perstumkite variklio sūkių skaičiaus reguliavimo svirtį iki galo į priekį (darbinių sūkių skaičius). Nuspauskite ir laikykite nuspaustą bremžų pedalą. → Atleiskite stovėjimo stabdį.

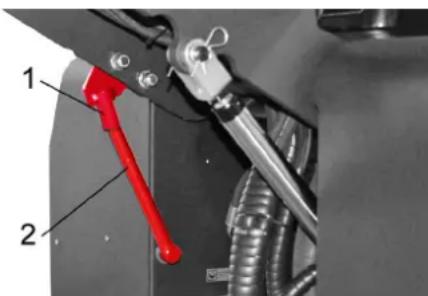

2 Fiksavimo strypas

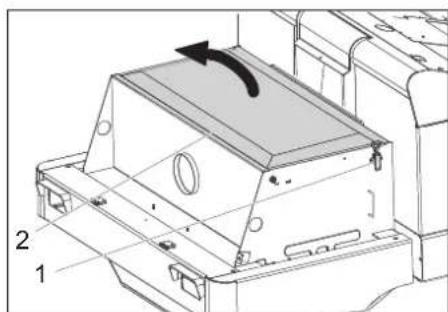

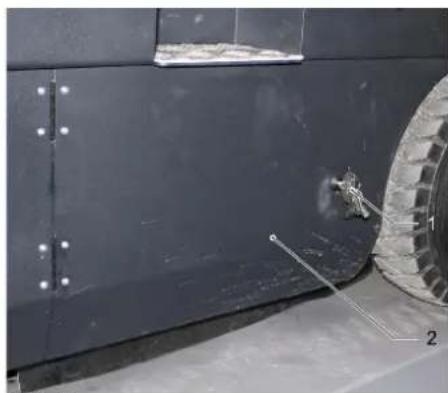

Atidarykite šoninį apdangalą, kaip aprašyta skyriuje „Šlavimo veleno keitimas“. Atsukite šoninės laikiklio plokštės 6 sparnines veržles. Atsukite priekinės laikiklio plokštės 3 veržles (SW 13). Nuspauskite šoninį tarpiklį tiek žemyn (pailgoje angoje), kol jo atstumas iki žemės bus 1–3 mm. Priveržkite laikiklio plokštes. → Pakartokite tas pačias operacijas kitoje aparato pusėje.

Mašinos su apsauginiu vairuotojo stogeliu. LT 2

Saugos pastabos dėl įrenginio transportavimo . . . LT 2 Saugos pastabos dėl įprastinės ir techninės priežiūros LT

Veikimas LT 3

Pastabos dėl iškrovimo .LT 3

Valdymo ir funkciniai elementai LT 4 Šluojamosios mašinos paveikslas LT 4

Valdymo plotas LT 4

Pedalai. LT 4

Uždegimo spyna / funkciniai mygtukai. LT 4 Valdymo svirtis. LT 4

Kontrolinės lemputės ir ekranas.LT 5

Prieš pradedant naudoti LT 5 Stovėjimo stabdžio fiksavimas / atleidimas. LT 5

Šluojamosios mašinos be pavaros mechanizmo stūmimas. LT 5 Prietaiso su pavaros mechanizmu pastūmimas. LT 5

Degalų pylimas .LT 5

Naudojimas LT 5 Vairuotojo sėdynės regulia

vimas.LT5

Mašinos įjungimas .LT 5

Važiavimo režimas. LT 5

Valymas LT 6

Dulkių maišelio ištuštinimas LT 6

Prietaiso įjungimas. LT 7

Transportavimas LT 7

Laikymas LT 7

Laikinas prietaiso nenaudojimas LT 7

Priežiūra ir aptarnavimas. LT 7

Bendrieji nurodymai . . . LT 7

Valymas LT 7

Priežiūros intervalai . LT 7

Aptarnavimo darbai . . . LT 7

Pagalba gedimų atveju . LT 13

Techniniai duomenys. 14

ES atitikties deklaracija . . . LT 15

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ją galima būtų naudotis vėliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

• Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.
• Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančių institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus senus įrenginius šalinkite pagal atitinkamą antrinių žaliavų surinkimo planą.

Užtikrinkite, kad variklio alyva, dyzelinas ir benzinas nepatektų į aplinką. Saugokite gruntą, alyvos atliekas tvarkykite laikydamiesi aplinkos apsaugos reikalavimų.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotųjų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

△PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines dalis keisti gali tik įgaliota klientų aptarnavimo tarnyba.

Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

• Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaer-cher.com dalyje „Service".

Naudojimo instrukcijoje naudojami simboliai

△PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

	Pavojus nusideginti prisilie-tus prie jkaitusi pavirsi! Prieš tradědami dirbti su prietaùs palaukite, kol isme-tamjuć dujúSYSTEMA pakan-kamai atvés.
	Prietaía naudoti tik mūvint apsaugines pirstines.
	Jstrigus tarp judančiu trans- porto priemonés daliu, kyla traškymo pavojus
	Judančios dalys gali sužeisti. Nelieskite.
	Gaisro pavojus. Nesiurbkite degančiu arba smilkstančiu daiktu.
	Grandinês lalkiklis / krano taškas
0.8 MPa 8.0 bar	Slégis ratuose (maks.)
	Automobilić keltuvo pastaty-mo vieta
	Maksimalus pagrindo nuoly-dis važiuojant pakelta nešva-rumu kamera.
	Vázziukite tik nej statesné nei 18% jkalné.
	Pažeidimo pavojus! Neplaukite dulkić filtro.

Naudojimas pagal paskirtį

Sluojamoji mašina skirta pramoninių patalpų grindų plotams valyti, o taip pat šiose vietose:

Automobilių stovėjimo aikštelėse, gamybos patalpose, logistikos objektuose, viešbučiuose, mažmeninės prekybos objektuose, sandėliavimo vietose, pėsčiųjų takuose. Šią šluojamąją mašiną naudokite tik pagal šioje instrukcijoje pateiktus nurodymus.

Prietaiso naudojimas kitais tikslais laikomas naudojimu ne pagal paskirtį. Už žalą, susidariusią dėl naudojimo ne pagal paskirtį, gamintojas neatsako; visa atsakomybė tenka naudotojui.

Jokiu būdu neatlikite jokių įrenginio pakeitimų. Šluojamoji mašina skirta tik naudojimo instrukcijoje nurodytoms grindų dangoms. Mašina galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje. Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiesterų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie, susimaišę su siurbimo oru, gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiesteroms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas. Jokiu būdu nešluokite / nesiurbkite reaktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis. Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų. Prietaisas nepritaikytas siurbti sveikatai pavojingas medžiagas. Prietaisą draudžiama naudoti uždarose patalpose. Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje. Draudžiama mašina vežti asmenis. Draudžiama šiuo įrenginiu stumti / traukti ar transportuoti kitus daiktus.

Tinkami paviršiai

Asfaltas, pramoninių statinių grindiniai, monolitinės grindys, betonas, tašyto akmens grindinys

Saugos reikalavimai

Pavojus pažeisti klausą. Dirbdami su prietaisu, būtinai naudokite tinkamą klausos apsaugą.

Saugos pastabos dėl valdymo

Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti. Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje.

PAVOJUS

Sužalojimų pavojus!

→ Nenaudokite įrenginio be apsauginio stogo nuo krentančių daiktų zonose, kur krentantys daiktai galėtų pasiekti operatorių. → Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų. → Būtina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. → Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga. → Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą turtui. Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalynę ir nedėvėkite laisvų rūbų. → Prieš judėdami patikrinkite aplinkinę zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą! → Niekada nepalikite įjungto prietaiso be priežiūros. Naudotojas gali palikti mašiną tik tada, kai ištrauktas raktas (išmanusis) ir užtikrinta, kad mašina negalės naudotis pašaliniai asmenys. → Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys. → Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu. → Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas. → Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

Saugos pastabos dėl važiavimo

PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

→ Važiavimo greitį pritaikykite pagal esamas aplinkybes. Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių. → Važiuokite tik ne statesne nei 18% įkalne. Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo. → Todėl naudokite mašiną tik ant tvirto pagrindo. Mašina gali apvirsti jai per daug pasvirus į šoną. → Mašina gali būti pasvirusi į šoną daugiausiai 10% posvyrio kampu.

Mašinos su degimo varikliais

△Pavojus

Sužalojimų pavojus!

→ Neuždenkite išmetamųjų dujų išėjimo angos. → Nelieskite ir nebūkite prie išmetamųjų dujų angos (kyla pavojus nusideginti). → Nesilieskite prie variklio (kyla pavojus nusideginti). → Išmetamosios dujos yra nuodingos ir kenkia sveikatai, todėl jų negalima įkvėpti. → Išjungus variklis visiškai sustoja praėjus maždaug 3-4 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo.

Įrenginiai, įstumiami pakėlus

△PAVOJUS

Sužalojimų pavojus!

Dirbdami įstūmimo pakėlus įrenginiu, iki galo pakelkite suluotų nešvarumų talpyklą ir užfiksuokite.

Mašinos su apsauginiu vairuotojo stogeliu

PASTABA

Apsauginis vairuotojo stogelis (papildomas) apsaugo nuo didesnių krentančių daiktų. Tačiau jis neapsaugo nuo pervažiavimo!

Saugos pastabos dėl įrenginio transportavimo

Transportuojant įrenginį, reikia atsižvelgti į jo svorį. Transportuodami įrenginį, atjunkite baterijos gnybtus, o patį įrenginį gerai pritvirtinkite.

Saugos pastabos dėl įprastinės ir techninės priežiūros

→ Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. → Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas). → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs asmuo. → Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. → Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Veikimas

Šluojamoji mašina veikia šlavimo ir siurbimo principu.

- Besisukantis šepetys nukreipia nešvarumus tiesiai į nešvarumų kamerą. - Šoninė šluota išvalo šluojamo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. - Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą.

Pastabos dėl iškrovimo

PAVOJUS

Sužalojimų ir pažeidimų pavojus!

→ Perkraudami įrenginį, atsižvelkite į jo svorį! Nenaudokite šakinio krautuvo, nes galite sugadinti įrenginį.

Tušćio Žrenginio masé (be prie-du)	1394 kg*
* Sumontavus priedus, masé padidéja.

Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! → Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm

Valdymo ir funkciniai elementai

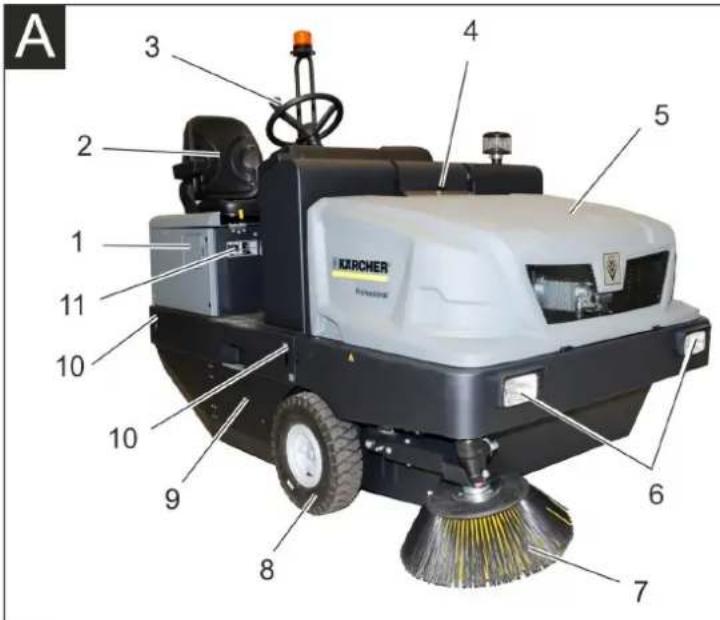

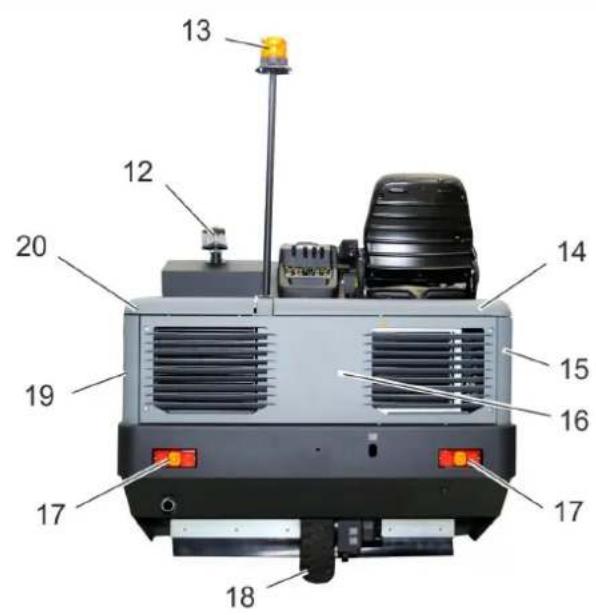

Šluojamosios mašinos paveikslas

Paveikslas A

1 Bako dangtelis 2 Sėdynė (su kontaktiniu sėdynės jungikliu) 3 Vairas 4 Prietaiso gaubto fiksatorius 5 Prietaiso gaubtas 6 Priekiniai darbiniai žibintai (pasirenkamas priedas) 7 Šoninė šluota, dešinėje 8 Priekinis ratas 9 Valomasis velenas 10 Tvirtinimo taškas (4 vnt.) 11 Duomenų lentelė 12 Išcentrinis atskirtiklis 13 Švyturėlis 14 Įrenginio gaubtas dešinėje 15 Uždanga, dešinėje 16 Galinė uždanga 17 Galiniai darbiniai žibintai (pasirenkamas priedas) 18 Galinis ratas 19 Uždanga, kairėje 20 Gaubtas kairėje (variklio gaubtas)

Papildoma įranga

Apsauginis vairuotojo sto-gelis	2.851-686.0
Darbinis apšvietimas 2.852	-082.0
Šoniné šluota, kairëje 2.851	-274.0

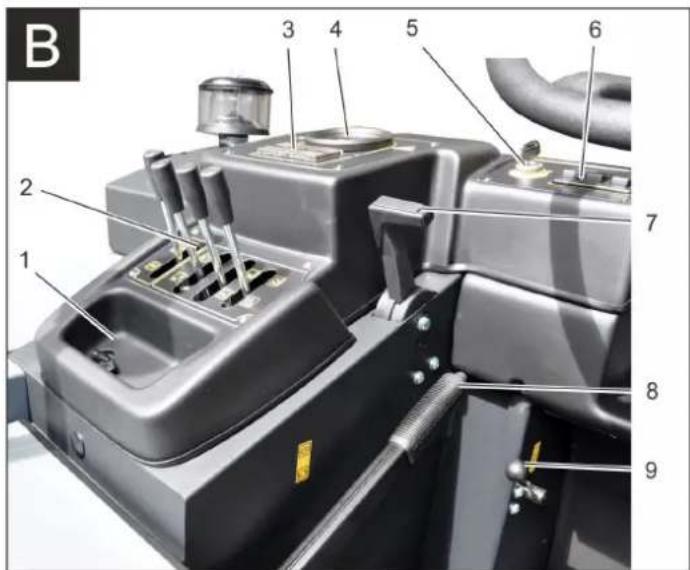

Valdymo plotas

Paveikslas

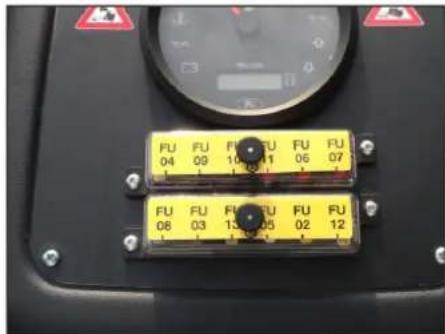

1 Padėklas 2 Valdymo svirtis 3 Saugikliai 4 Kontrolinės lemputės ir ekranas 5 Uždegimo spynelė 6 Funkciniai mygtukai 7 Variklio apsukų reguliatorius Akceleratoriaus svirtis 8 Stovėjimo stabdys 9 Orpūtės svirtis

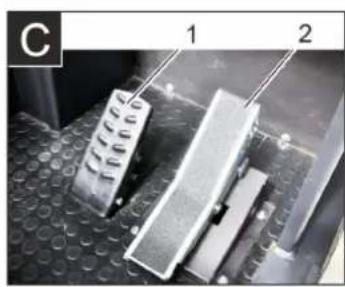

Pedalai

Paveikslas

1 Stabdžio pedalas 2 Važiavimo pirmyn / atgal pedalas

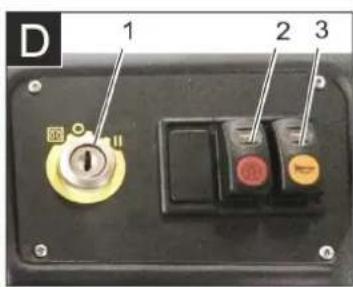

Uždegimo spyna / funkciniai mygtukai

Paveikslas

1 Uždegimo raktas

Kaitinamojo siūlo ženklas: pakaitinimas

Padėtis 0: išjungti variklį

Padėtis 1: degimas įjungtas

Padėtis 2: paleisti variklį

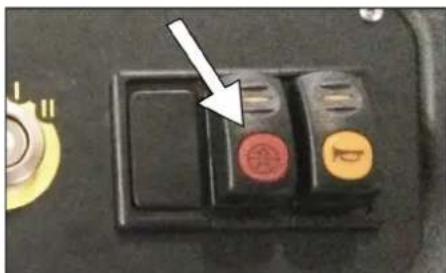

2 Filtro valymas 3 Garsinis signalas

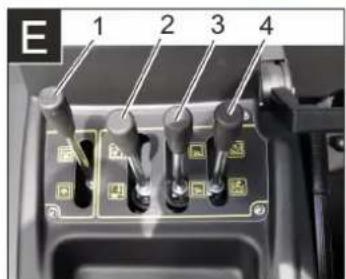

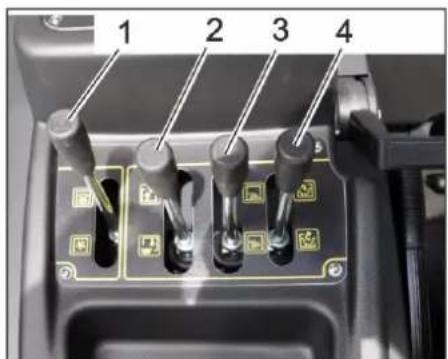

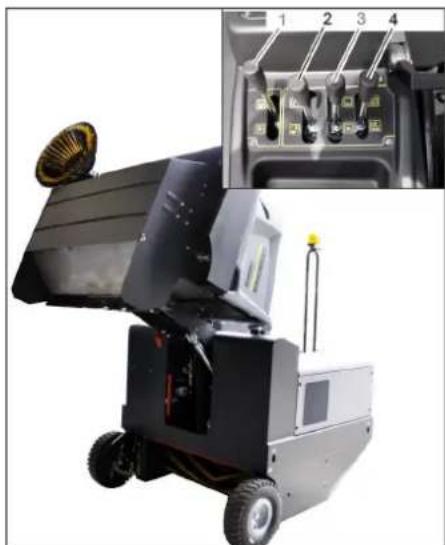

Valdymo svirtis

Paveikslas

1 Besisukančio šepečio valdymo svirtis 2 Nesvarumų kameros valdymo svirtis 3 Šoninės šluotos valdymo svirtis 4 Kameros sklendės valdymo svirtis

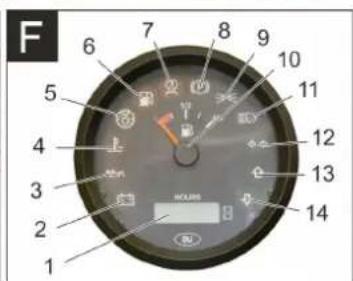

Kontrolinės lemputės ir ekranas

Paveikslas

1 Eksploatavimo valandų skaitiklis 2 Įkrovos įspėjamoji lemputė 3 Alyvos slėgio įspėjamoji lemputė 4 Aušinamojo skysčio įspėjamoji lemputė 5 Variklio siurbiamas oras 6 Likusio degalų kiekio įspėjamoji lemputė 7 Pakaitinimo kontrolinė lemputė 8 Kontrolė lemputė (neprijungta) 9 Stovėjimo / trumpųjų šviesų žibinto kontrolinė lemputė (papildoma įranga) 10 Degalų indikatorius 11 Neturi funkcijos, žiba tik paleidžiant variklį (automatinė vidinė patikra) 12 Neveikia 13 Neveikia 14 Neveikia

Prieš pradedant naudoti

Stovėjimo stabdžio fiksavimas / atleidimas

→ Paspauskite stabdžių pedalą ir taip atleiskite stovėjimo stabdį. Paspauskite stabdžių pedalą ir taip užfiksuokite stovėjimo stabdį.

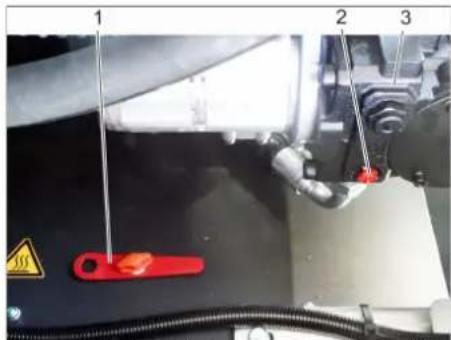

Šluojamosios mašinos be pavaros mechanizmo stūmimas

1 Specialus įrankis 2 Laisvosios eigos varžtas 3 Hidraulinis siurblys Atidarykite valiklio uždarą. → Hidraulinio siurblio laisvosios eigos varžtą (raudoną) pasukite 180° (prieš laikrodžio rodyklę). Naudokite specialų įrankį.

PASTABA

Specialus įrankis (raudonas veržliaraktis) yra rėmo laikiklyje prie laisvosios eigos svirties.

ATSARGIAI

Sluojamosios mašinos nestumkite nenaudodami pavaros mechanizmo ilgus atstumus ir didesniu nei 10 km/h greičiu. Perstūmę įrenginį, hidraulinio siurblio laisvosios eigos varžtą atsukite iki galo atgal laikrodžio rodyklės kryptimi.

Prietaiso su pavaros mechanizmu pastūmimas

Perstūmę įrenginį, hidraulinio siurblio laisvosios eigos varžtą atsukite iki galo atgal laikrodžio rodyklės kryptimi. Naudokite specialų įrankį.

Naudojimo pradžia

Bendrieji nurodymai

Prieš naudojimo pradžią perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų. Pastatykite prietaisą ant lygaus paviršiaus. Ištraukite uždegimo raktą. Stovėjimo stabdžio fiksavimas.

Patikros ir techninės priežiūros darbai

Kasdien prieš darbo pradžią

Degalų bako lygio patikra. Patikrinti variklio alyvos lygį. Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. Patikrinti padangų oro slėgį. Patikrinkite, ar nesusidėvėjęs valomasis velenas bei šoninė šluota ir nesusivijusios juostos. Patikrinkite, ar ant ratų nėra apsivijusių juostų. Patikrinkite ir, jei reikia, išvalykite išcentrinį atskyriklį ir oro filtrą. Patikrinkite, ar veikia visi valdymo elementai. Patikrinkite, ar nepažeistas prietaisas. Filtrų valymo mygtuku išvalykite dulkių filtrą.

Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.

Degalų pylimas

PAVOJUS

Sprogimo pavojus!

Naudokite tik naudojimo instrukcijoje nurodytus degalus. Nepilkite degalų uždaroje patalpoje. Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. Atkreipkite dėmesį, kad degalai negali patekti ant įkaitusių paviršių. Pagal degalų bako indikatorių patikrinkite, kiek yra degalų. Išjunkite variklį. Atidarykite bako dangtelį. Pripildykite dyzelinių degalų baką. Nuvalykite ištekėjusius degalus ir uždarykite bako dangtelį.

Naudojimas

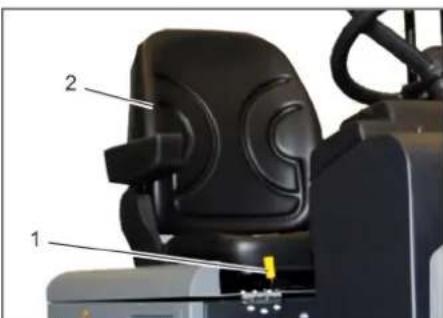

Vairuotojo sėdynės reguliavimas

1 Sėdynės reguliavimo svirtis 2 Vairuotojo sėdynė

→ Patraukite sėdynės reguliavimo svirtį į išorę. → Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo.

Mašinos jungimas

Pastaba: mašinoje sumontuotas kontaktinis sėdynės jungiklis. Atsikėlus nuo vairuotojo sėdynės, mašina išjungiama.

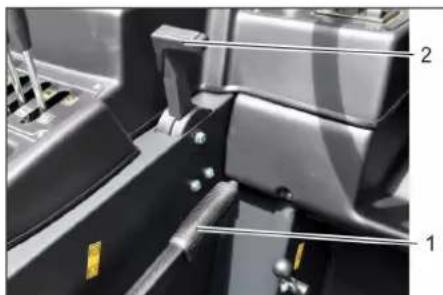

1 Stovėjimo stabdys

2 Variklio apsukų reguliatorius → Atsisėskite ant vairuotojo sėdynės. Stovėjimo stabdžio fiksavimas. → Variklio apsukų svirtį pastumkite trečdaliu į priekį.

Pakaitinimas

Uždegimo raktą įkiškite į uždegimo spyną. Uždegimo raktą pasukite į padėtį, kaitinamasis siūlas.

Žiba pakaitinimo lemputė.

Variklio paleidimas

→ Varikliui paleisti paspauskite stabdžių pedalą. Užgesus pakaitinimo lemputei, uždegimo raktą pasukite į padėtį. 11 → Jei mašina įsijungė, paleiskite uždegimo raktą.

Pastaba: niekada nejunkite starterio ilgiau nei 10 sekundžių. Prieš jungdami starterį iš naujo, palaukite mažiausiai 10 sekundžių.

Važiavimo režimas

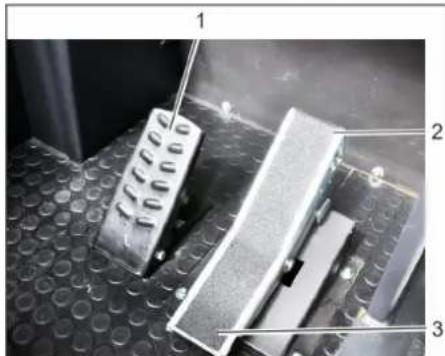

1 Stabdžio pedalas 2 Važiavimo pedalas „pirmyn" 3 Važiavimo pedalas „atgal" → Iki galo pirmyn pastumkite variklio (darbinių) apsukų svirtį. Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Atleiskite stovėjimo stabdį.

Važiavimas į priekį

→ Iš lėto spauskite važiavimo pedalą „pirmyn“.

Važiavimas atgal

PAVOJUS

Sužalojimų pavojus!

Važiuojant atbulomis, neturi būti keliamas pavojus kitiems žmonėms. Jei reikia, instruktuokite reikiamus asmenis. → Iš lėto spauskite važiavimo pedalą atgal.

Vairavimas

→ Važiavimo pedalu galite tolydžiai reguliuoti važiavimo greitį. Pedalas neturi trūkčioti, kad nesugestų hidraulinė plokštė. → Jei važiuojant pasvirusiais paviršiais sumažėja galia, šiek tiek atleiskite važiavimo pedalą.

Stabdymas

Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami stabdžio pedalą.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 70 mm atstumu:

→ Važiuokite į priekį lėtai ir atsargiai. Stovinčių kliūčių apvažiavimas didesniu nei 70 mm atstumu: Kliūtis galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

ATSARGIAI

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Pastaba: dirbant reikia reguliariai valyti dulkių filtrą.

Pastaba: Jei dažnai dirbate aplinkoje, kurioje yra smulkių dulkių, filtrą valykite dažniau.

Valdymo svirtis

1 Besisukančio šepetėlio valdymo svirtis

2 Nešvarumų kameros valdymo svirtis

3 Šoninės šluotos valdymo svirtis

4 Kameros sklendės valdymo svirtis

Besisukančio šepetėlio valdymo svirtis

→ Besisukančio šepetėlio (1) valdymo svirtis pirmyn: besisukantis šepetys nuleidžiamas.

→ Besisukančio šepetėlio (1) valdymo svirtis atgal: besisukantis šepetys pakeliamas.

Nešvarumų kameros valdymo svirtis

→ Nešvarumų kameros (2) valdymo svirtis pirmyn: nešvarumų kamera nuleidžiama. → Nešvarumų kameros (2) valdymo svirtis atgal: nešvarumų kamera pakeliama.

Šoninės šluotos valdymo svirtis

Šoninės šluotos (3) valdymo svirtis pirmyn: šoninė šluota nuleidžiama. Šoninės šluotos (3) valdymo svirtis atgal: šoninė šluota pakeliama.

Kameros sklendės valdymo svirtis

Kameros sklendės (4) valdymo svirtis pirmyn: nešvarumų kameros sklendė atveriama. Kameros sklendės (4) valdymo svirtis atgal: nešvarumų kameros sklendė užveriama.

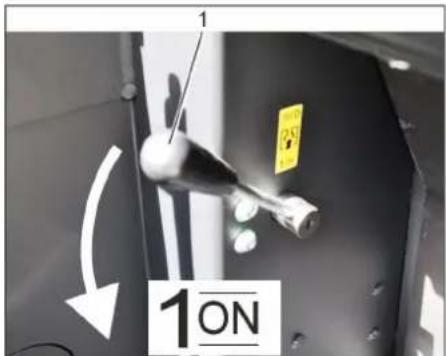

Sausų grindų šlavimas

1. Įjunkite orpūtę.

Valant plotus: Besisukančio šepečio (1) valdymo svirtis pirmyn: besisukantis šepetys nuleidžiamas. Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Valant kraštus: Šoninės šluotos (3) valdymo svirtis pirmyn: šoninė šluota nuleidžiama.

Drėgnų arba šlapių grindų šlavimas

Išjunkite orpūtę. Valant plotus:

Besisukančio šepečio (1) valdymo svirtis pirmyn: besisukantis šepetys nuleidžiamas.

Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Valant kraštus:

Šoninės šluotos (3) valdymo svirtis pirmyn: šoninė šluota nuleidžiama.

Dulkių maišelio ištušinimas

PAVOJUS

Sužalojimų pavojus!

Ištuštinant nešvarumų kamerą, jos judėjimo zonoje negali būti žmonių ir gyvūnų.

PAVOJUS

Sutraiškymo pavojus!

Jokiu būdu nelieskite mechaninių ištuštinimo sistemų traukų. Nestovėkite po pakelta nešvarumų kamera.

PAVOJUS

Apvirtimo pavojus!

→ Ištuštindami nešvarumų kamerą, prietaisą pastatykite ant lygaus paviršiaus.

DĖMESIO

Sužalojimų ir pažeidimų pavojus! Ištuštinant kamerą, iš po besisukančio šepečio gali išlėkti akmenėliai.

Valdymo svirtimis pakelkite besisukantį šepetį ir šoninę šluotą, tam patraukite valdymo svirtis (1 ir 3) atgal. Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. → Pakelkite nešvarumų kamerą, tam patraukite nešvarumų kameros valdymo svirtį (2) atgal. → Lėtai privažiuokite prie surinktuvo. Stovėjimo stabdžio fiksavimas. → Atverkite kameros sklendę, tam paspauskite nešvarumų kameros valdymo svirtį (4), pastumkite pirmyn ir ištuštinkite nešvarumų kamerą. Užverkite kameros sklendę, tam patraukite kameros sklendės valdymo svirtį (4) atgal ir palaukite, kol atsivers iki galo. → Atleiskite stovėjimo stabdį. → Iš lėto nuvažiuokite nuo surinktuvo. Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn.

Prietaiso išjungimas

→ Valdymo svirtimis pakelkite besisukantį šepetį ir šoninę šluotą, tam patraukite valdymo svirtis (1 ir 3) atgal. Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. Iki galo atgal patraukite variklio apsukų svirtį. → Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. Stovėjimo stabdžio fiksavimas. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite.

Transportavimas

PAVOJUS

Sužalojimų ir pažeidimų pavojus!

Transportuojant įrenginį, reikia atsižvelgti į jo svorį. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Prietaisą prie tvirtinimo taškų (4x) tvirtinkite įtempiamaisiais diržais, lynais ar grandinėmis. Prietaisą prie ratų tvirtinkite pleištais. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad nesistūtų ir neapvirstų.

Laikymas

PAVOJUS

Sužalojimų ir pažeidimų pavojus! → Pastatydami mašiną, laikykitės, atsižvelkite į jos masę.

Laikinas prietaiso nenaudojimas

Ilgą laiką nenaudodami valomojo įrenginio, laikykitės šių reikalavimų:

Pastatykite prietaisą ant lygaus paviršiaus. → Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šereliai. Užverkite talpyklos sklendę. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Apsaugokite jį, kad nenuriedėtų. → Pakeiskite variklio alyvą. → Jei gali būti šalčio, išleiskite aušinamąjį skystį arba patikrinkite, ar yra pakankamai antifrizo. → Išvalykite valomojo įrenginio išorę ir vidų. → Atjunkite baterijos gnybtus. → Įkraukite bateriją, vėliau prikraukite ją kas 2 mėnesius. Uždenkite bateriją ir apsaugokite nuo trumpojo jungimo.

Priežiūra ir aptarnavimas

Bendrieji nurodymai

ATSARGIAI

Pažeidimo pavojus!

→ Neplaukite dulkių filtro. → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs asmuo. → Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701. Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas.

Valymas

ATSARGIAI

Pažeidimo pavojus!

Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas).

Prietaiso vidaus valymas

△PAVOJUS

Sužalojimų pavojus!

→ Naudokite respiratorių ir apsauginius akinius. Prietaisą valykite šluoste. Nupūskite prietaisą suslėgtu oru.

Prietaiso išorės valymas

Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką.

Naudotojo atliekami techninės priežiūros darbai

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Kasdienė priežiūra:

→ Degalų bako lygio patikra. → Patikrinti variklio alyvos lygį. → Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. → Patikrinti padangų oro slėgį. → Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite degalų filtrą. → Patikrinkite ir, jei reikia, išvalykite išcentrinį atskyriklį ir oro filtrą. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, nepažeistas prietaisas.

Priežiūra kas savaitę:

→ Išvalykite vandens aušintuvą. → Išvalykite hidraulinį aušintuvą. → Patikrinkite hidraulinę sistemą. → Patikrinkite hidraulinės alyvos lygį. → Patikrinkite stabdžių skysčio lygį. → Patikrinkite, ar nesusidėvėję sandarinimo juostos, jei reikia, jas pakeiskite. → Patikrinkite ir patepkite kameros sklendę.

Techninės priežiūros darbai kas 50 eksploatavimo valandų:

→ Išleiskite vandenį iš vandens atskiriklio nuo dyzelio

Nusidėvėjimo tikrinimas:

→ Pakeiskite sandarinimo juostas. → Sureguliuokite arba pakeiskite šoninius tarpiklius. → Pakeiskite valomąjį veleną. → Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Techninės priežiūros darbai po 50 eksploatavimo valandų:

→ Pirmąją techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Techninė priežiūra po 250/500/1000/1500/2000 eksploatavimo valandų:

→ Techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Pasiruošimas:

Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas.

Bendrieji saugos reikalavimai

△PAVOJUS

Sužalojimų pavojus! → Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. Saugumas tik už pavojaus zonos ribų.

1 Apsauginio strypo laikiklis

2 Apsauginis strypas → Aukštam įstūmimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

Neišleiskite variklio alyvos, ma-zuto, dzyzelino ir benzino j aplin-ka. Saugokite grunta, naudota alvyàutilizuokite laikydamiesi aplinkos apsaugos reikalavi-mu.

Saugos nurodymai dėl baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

i	Laikykités nurodymu, pateiktuy ant akumulatoriuy baterijos, naudojimo instrukcijoe ir trans-porto priemonés instrukcijoe!
	Naudokite akiuy apsaugos prie-mones!
	Saugokite vaikus nuo rügschiuy ir baterijuy!
	Sprogimo pavojus!
	Draudžiama naudoti atvirugnj, atviray šviesa, sukelti ki-birkstis ir rúkyti!
	Iśesdinimo pavojus!
	Pirmoji pagalba!
	Ispéjimas!
	Atlieku tvarkymas!
	Akumuliatoriuy baterijos neismeskite j šiukšliuy konteinerji!

PAVOJUS

Sprigimo pavojus!

→ Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių uždangas, jas pakeiskite.

PAVOJUS

Sprogimo pavojus!

→ Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus.

PAVOJUS

Sužalojimų pavojus!

Svinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

PAVOJUS

Gaisro ir sprogimo pavojus!

Draudžiama rūkyti ir naudoti atviros ugnies šaltinius.

Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

△PAVOJUS

Ėsdinimo pavojus!

Jei rūgštis pateko į akis ar ant odos, gausiai nuplaukite švariu vandeniu. Po to nedelsdami kreipkitės į gydytoją. Užterštus drabužius išplaukite vandeniu.

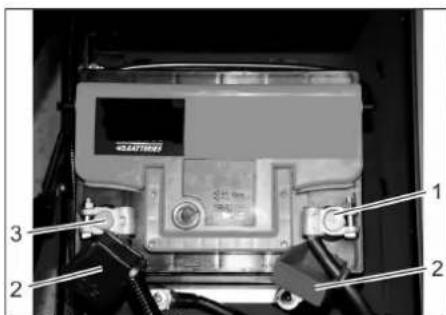

Dėkite ir prijunkite baterijas

1 Teigiamas polius 2 Polių dantelis 3 Neigiamas polius. Įstatykite bateriją į baterijos laikiklį. Tvirtai užveržkite baterijos dugno laikiklius. Prijunkite poliaus gnybtą (raudonas kabelis) prie teigiamo poliaus (+). Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Pritvirtinkite baterijų polių dangtelius. Baterijos polius ir gnybtus patepkite polių apsaugos priemone.

Baterijos skysčio lygio patikra ir sureguliavimas

ATSARGIAI

Pažeidimo pavojus!

Jei naudojamos rūgštinės baterijos, reikia reguliariai tikrinti jų skysčio lygį. Atsukite visų elementų gaubtelius. Rūgštingumo matuokliu paimkite iš kiekvieno elemento po mėginį. - Visiškai įkrautos baterijos rūgšties savitasis svoris siekia 1,28 kg/l, kai temperatūra lygi 20°C. - Iš dalies išsikrovusios baterijos rūgšties savitasis svoris siekia nuo 1,00 iki 1,28 kg/l. Rūgšties savitasis svoris visuose baterijos elementuose turi būti vienodas. Rūgšties mėginius sugrąžinkite į tuos pačius elementus. Jei skysčio lygis yra per žemas, į elementus įpilkite iki žymos distiliuoto vandens. Įkraukite bateriją. Užsukite elementų gaubtelius.

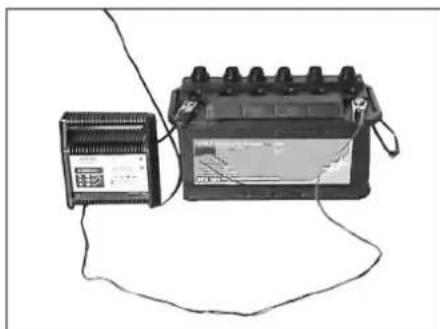

Baterijų įkrovimas

△PAVOJUS

Sužalojimų pavojus!

→ Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudojimo instrukcija.

△PAVOJUS

Pažeidimo pavojus!

Baterijai įkrauti naudokite tik tinkamą įkroviklį.

Atsukite visų elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai) Prijunkite kroviklio teigiamą polių prie baterijos teigiamo poliaus. Prijunkite įkroviklio neigiamą polių prie baterijos neigiamo poliaus. → Įjunkite tinklo jungiklį ir įjunkite įkroviklį. → Įkraukite bateriją kuo mažesne įkrovimo srove. → Įkrovę bateriją, atjunkite įkroviklį iš pradžių iš tinklo, o po to nuo baterijos. Užsukite elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai)

Akumuliatoriaus baterijos išmontavimas

Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Prijunkite poliaus gnybtą prie teigiamo poliaus (+). → Atleiskite baterijos dugno laikiklius. → Išimkite akumuliatoriaus bateriją iš laikiklio. → Naudotą bateriją utilizuokite pagal galiojančias nuostatas.

Variklio alyvos lygio patikra ir alyvos įpylimas

PAVOJUS

Pavojus nudegti!

→ Palaukite, kol variklis atvės. → Patikrinkite variklio alyvos lygį anksčiausiai praėjus 5 minutėms po variklio išjungimo.

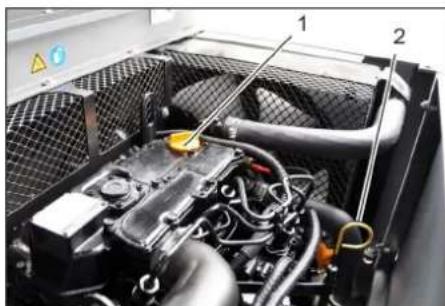

1 Alyvos pripildymo dangtelis (variklis) 2 Alyvos matuoklė → Ištraukite alyvos matuoklę. → Nuvalykite ir vėl įkiškite alyvos matuoklę. Ištraukite alyvos matuoklę. → Patikrinkite alyvos lygį. → Įkiškite atgal alyvos matuoklę.

- Alyvos lygis turėtų būti tarp žymių "MIN" ir "MAX". - Jei alyvos yra mažiau nei iki žymės "MIN", įpilkite alyvos į variklį. - Nepilkite į variklį alyvos daugiau nei iki "MAX" žymės. Nusukite alyvos pripildymo dangtelį. → Įpilkite variklio alyvos. Informacijos apie alyvos rūšį rasite skyriuje "Techniniai duomenys". Uždarykite alyvos pripildymo dangtelį. → Palaukite mažiausiai 5 minutes. → Patikrinti variklio alyvos lygį.

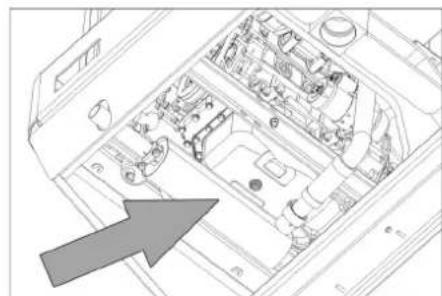

Variklio alyvos ir jos filtro keitimas ATSARGIAI

Pavojus nusideginti įkaitusia variklio alyva!

→ Palaukite, kol variklis atvės. → Paruoškite gaudyklę mažiausiai 6 litrams alyvos. → Palaukite, kol variklis atvės.

→ Išsukite alyvos išleidimo varžtą. Nusukite alyvos pripildymo dangtelį. → Išleiskite alyvą.

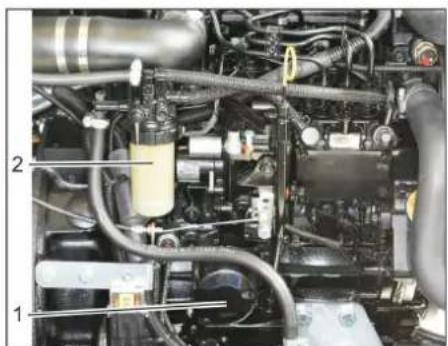

1 Variklio alyvos filtras 2 Degalų filtras Nusukite alyvos filtrą. → Išvalykite laikiklį ir sandarinimo vietas. Prieš montuodami naują alyvos filtrą, alyva patepkite filtro sandariklį. → Sumontuokite ir tvirtai ranka priveržkite naują alyvos filtrą. → Įsukite alyvos išleidimo varžtą su nauju tarpikliu. Užveržimo momentas: 25 Nm

→ Pilkite variklio alyvos. Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duomenys“. Uždarykite alyvos pripildymo dangtelį. Maždaug 10 sekundžių palaukite, kol veikia variklis. → Patikrinti variklio alyvos lygį.

Degalų filtro patikra

→ Patikrinkite, ar neužsiteršęs degalų filtras. → Jei reikia, išvalykite degalų filtrą ir jo korpusą arba pakeiskite degalų filtrą.

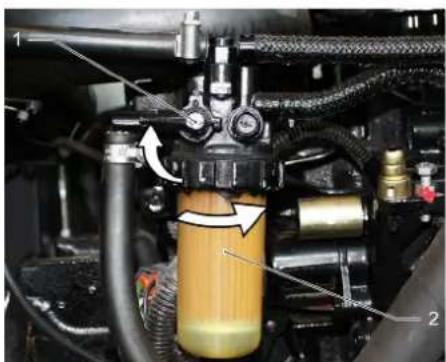

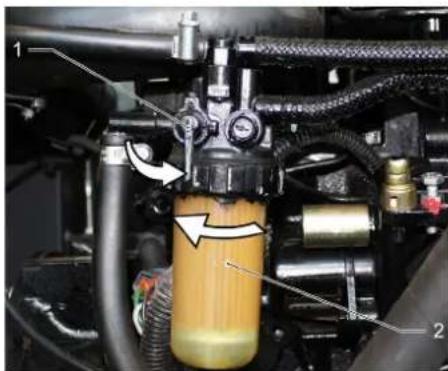

Degalų filtro keitimas

1 Degalų čiaupas

2 Degalų filtras

Užsukite degalų čiaupą. → Atsukite ir pakeiskite degalų filtrą.

1 Degalų čiaupas

2 Degalų filtras

PASTABA

Prieš montuodami į degalų filtrą pripilkite dyzelino.

→ Įsukite naują degalų filtrą. → Degalų filtrą užveržkite 20 Nm sukimo momentu. → Atverkite degalų čiaupą.

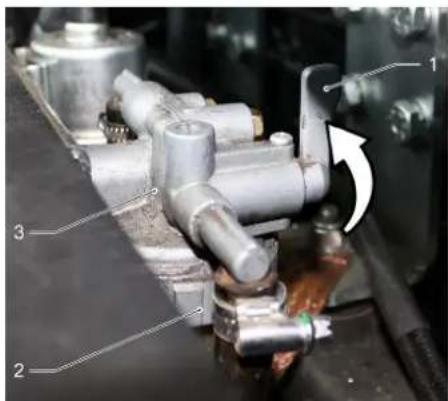

Kondensato išleidimas iš dyzelinių degalų vandens atskyriklio

1 Degalų čiaupas 2 Atskyriklio indas 3 Vandens skirtuvas. Užsukite degalų čiaupą. Nusukite ir ištuštinkite atskyriklio indą. Prisukite atskyriklio indą. → Atverkite degalų čiaupą.

Hidraulinės alyvos kiekio tikrinimas ir pildymas

PASTABA

Nekelkite nešvarumų kameros. → Atidarykite valiklio uždarą.

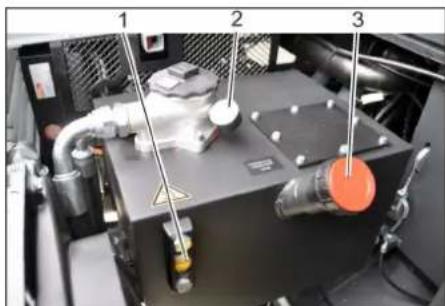

1 Kontrolinis langelis 2 Manometras 3 Dangtelis, alyvos įpiltuvas. Per akutę patikrinkite hidraulinės alyvos lygį. -Alyvos lygis turėtų būti tarp žymių "MIN" ir "MAX". -Jei alyvos yra mažiau nei iki žymės "MIN", pripilkite hidraulinės alyvos. Nusukite alyvos įpiltuvo dangtelį. → Išvalykite įpylimo vietą. → Papildykite hidraulinės alyvos. Informaciją apie alyvos rūšį rasite skyriuje "Techniniai duomenys". Užsukite alyvos įpiltuvo dangtelį. PASTABA

Jei manometras rodo, kad padidėjęs hidraulinės alyvos slėgis, "Kärcher" klientų aptarnavimo tarnyba turi pakeisti hidraulinės alyvos filtrą.

Hidraulinės sistemos tikrinimas

PASTABA

Hidraulinės sistemos techninę priežiūrą gali atlikti tik Kärcher klientų aptarnavimo tarnyba.

Stovėjimo stabdžio fiksavimas. → Paleiskite variklį. → Patikrinkite visų hidraulinės alyvos žarnų ir jungčių sandarumą.

Vandens aušintuvo tikrinimas ir techninė priežiūra

PAVOJUS

Pavojus nudegti ir nusiplikyti!

→ Bent 20 minučių palaukite, kol vandens atvės aušintuvas. → Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje (lygis turi būti tarp žymių MIN ir MAX). → Išvalykite aušintuvo plokštes. → Patikrinkite visų aušintuvo žarnų ir jungčių sandarumą. → Išvalykite ventiliatorių.

Besisukančio šepečio tikrinimas

Paleiskite variklį. → Nešvarumų kamerą pakelkite iki galinės padėties. → Išjunkite variklį. Stovėjimo stabdžio fiksavimas. → Įstatykite apsauginį strypą aukštam ištuštinimui. Pašalinkite valomojo veleno juostas arba virves. → Išimkite apsauginį strypą. → Paleiskite variklį. → Nešvarumų kamerą nuleiskite iki galinės padėties. → Išjunkite variklį.

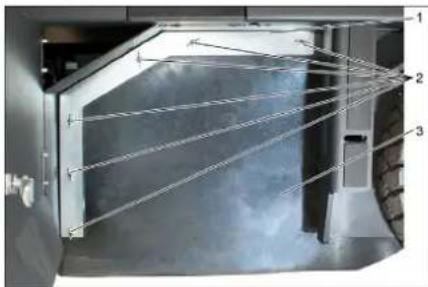

Valomojo veleno keitimas

1 Raktas

2 Šoninė uždanga

→ Pakelkite nešvarumų kamerą ir paremkite apsauginiu strypu. Raktu atidarykite šoninę uždangą.

1 Kronšteinas

2 Sparnuotoji veržlė 3 Šoninis tarpiklis → Atsukite sparnuotąsias veržles. → Nuimkite kronšteiną. Nusukite šoninio tarpiklio skardos sparnuotąsias veržles ir nuimkite skardą. → Šoninį sandariklį paverskite į išorę. → Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir paverskite laikiklį į išorę. → Išimkite besisukantį šepetį.

Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus)

Pastaba: Įdėdami naują šepetį, atsižvelkite į serijų padėtį.

→ Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

→ Patikrinti padangų oro slėgį. → Išjunkite siurbimo orputę. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Valdymo svirtimi nuleiskite besisukantį šepetį ir leiskite suktis maždaug 10 s. → Pakelkite besisukantį šepetį. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio, kurio plotis, formos.

Nustatykite šlavimo plotą

1 Spyruoklė

2 Reguliuojamoji veržlė 3 Antveržlė 4 Srieginis strypas → Reguliuojamuoju varžtu nustatykite šlavimo plotą. → Patikrinkite šlavimo plotą.

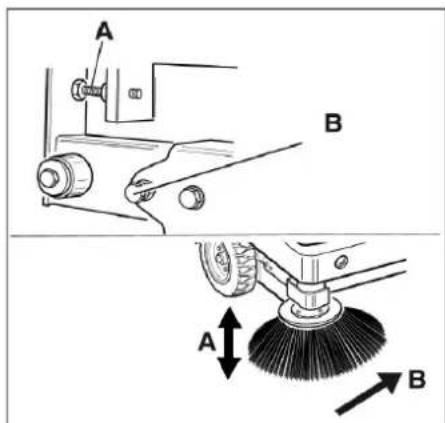

Šoninės šluotos šlavimo PATIKRINIMAS ir nustatymas

→ Patikrinti padangų oro slėgį. → Pakelkite šoninę šluotą. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Šoninę šluotą nuleiskite naudodami valdymo svirtį ir leiskite veikti maždaug 10 sekundžių. Pakelkite šoninę šluotą. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi siekti 40 - 50 mm

Dviem reguliuojamaisiais varžtais patikslinkite šlavimo plotą. → Patikrinkite šlavimo plotą.

Šoninių tarpiklių reguliavimas

△PAVOJUS

Sužalojimų pavojus!

→ Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. Saugumas tik už pavojaus zonos ribų. → Patikrinti padangų oro slėgį. → Pakelkite nešvarumų kamerą ir įtvirtinkite apsauginį strypą. → Aukštą įstumiamą apsauginį strypą apverskite aukštyn ir įstumkite į laikiklį (apsaugota būsena).

1 Apsauginio strypo laikiklis 2 Apsauginis strypas → Kaip aprašyta skyriuje „Šepečio veleno keitimas“, atidarykite šoninę uždarą. → Atsukite šoninės skardos 6 sparnuotąsias veržles. → Atsukite priekinės skardos 3 veržles (13 mm). → Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų būtų 1-3 mm. Tvirtai priveržkite skardas. → Pakartokite procedūrą kitoje įrenginio pusėje.

Oro slėgio tikrinimas

Pastatykite prietaisą ant lygaus paviršiaus. Prie padangos ventilio prijunkite manometrą. → Patikrinkite ir, jei reikia, pakeiskite oro slėgį. Leistinas oro padangose slėgis nurodytas skyriuje „Techniniai duomenys“.

Dulkių filtro valymas rankiniu būdu

→ Įjunkite rankinį filtro valymą.

Dulkių filtro tikrinimas / keitimas

△ĮSPĖJIMAS

Sužalojimų pavojus!

→ Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių. → Filtro valymo mygtuku valykite dulkių filtrą. Ištuštinkite nešvarumų kamerą.

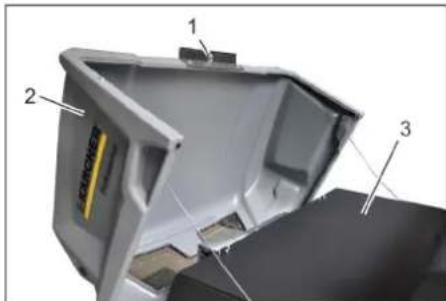

1 Prietaiso gaubto fiksatorius 2 Prietaiso gaubtas 3 Filtro dangtelis → Atsukite varžtus su žvaigždės formos galvute ir šitaip atleiskite fiksatorių. Prietaiso gaubtą paverskite į priekį.

1 Filtro dangtelio fiksatorius (2x)

2 Filtro dangtelis

Atidarykite fiksatorius. → Atidarykite filtro dangtelį.

1 Įstrižinė traukė 2 Dulkių filtras → Patikrinkite dulkių filtrą, jei reikia, išvalykite arba pakeiskite.

Pastaba

Keisti dulkių filtrą gali tik Karcher klientų aptarnavimo tarnyba.

Uždėkite ir užkieskite filtro dangtelį.

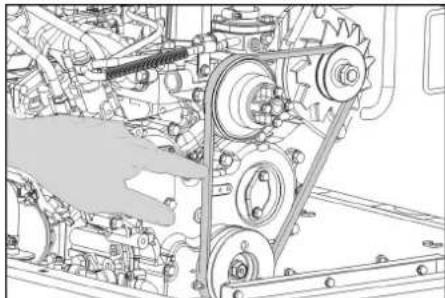

Trapecinės pavaros diržo tikrinimas ir nustatymas

Trapecinės pavaros diržą veikiant 10 kg

svoriu, jis turi įslinks maždaug 7-9 mm.

→ Kreipkitės į įgaliotą klientų aptarnavimo tarnybą dėl trapecinio diržo įtempimo.

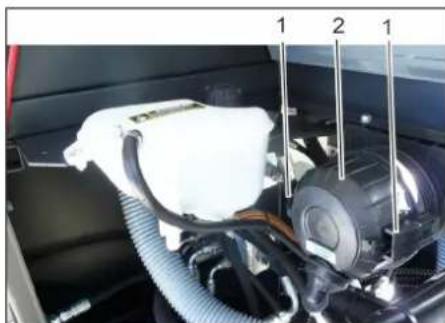

Oro filtro patikra ir keitimas

1 Fiksatorius

2 Oro filtro gaubtas

→ Nuimkite oro filtro korpusą. → Pakeiskite oro filtro kasetę.

Pastaba: montuokite išpūtimo angą žemyn (žr. pav.).

Išcentrinio atskyriklio valymas

1 Sparnuotoji veržlė

2 Išcentrinis atskyriklis → Atsukite išcentrinio atskyriklio sparnuotąją veržlę. → Išvalykite išcentrinį atskyriklį.

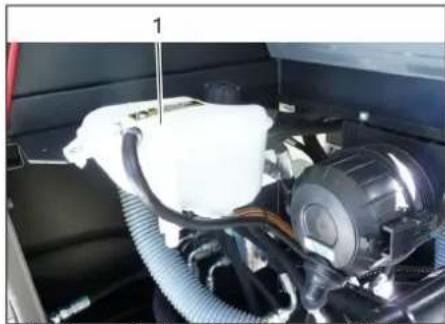

Patikrinti aušinamojo skysčio lygį

1 Aušinamojo skysčio išlyginamoji talpykla

→ Skysčio lygį tikrinkite, kai variklis neįkaitęs. → Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. Tinkamas aušinamojo skysčio lygis yra tarp apatinės ir viršutinės žymų.

Saugiklių keitimas

→ Atsukite rievėtą veržlę. → Atverkite saugiklių dėžutės dangtelį. → Patikrinkite saugiklius. → Pakeiskite pažeistus saugiklius. Pastaba: naudokite tik vienodos vertės saugiklius.

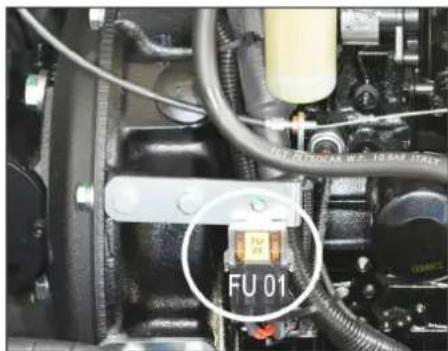

Pastaba: saugiklis FU 01 yra variklio skyriuje.

FU 01 Pagarinis jungiklis 60 A
FU 02 Garsinis signalasHidraulinés alyvos au-sintuvas	20 A
FU 03 Apsauginé relèDaugiafunkcis ekranas	10 A
FU 04 Švyturelis 5 A
FU 05 Apsauginé relèLaiko delsa	25 A
FU 06 Kabinos apšvietimasStiklç valytuvas	10 A
FU 07 Degalu siurblys 10 A
FU 08 Laiko reléKontaktinis sédynésjungiklis	3 A
FU 09 Apšvietimas kairèje 7,5 A
FU 10 Apšvietimas dešinkeje 7,5 A
FU 11 Darbo apšvietimaspriekyje (trumperios šviesos)	10 A
FU 12 IšpurymoSYSTEMA 25 A
FU 13 Atbulinès eigos signa-las	5 A

Pagalba gedimu atveju
Gedimas Šalinimas
Prietaisas nejsijungia Užimkite vieta	vairuotojo sédynéje, aktyvinamas kontaktinis sédynés jungiklis.
	Varikliui paleisti paspauskite stabdžiug pedăq.
	Ikraukite arba pakeiskite baterija
	Ipilkite degalu, isleiskite ora iš degalu sistemos
	Pakeisti degalu filtrà
	Patikrknine ir, jei reikia, suremontuokite degalu tiekimoSYSTEMA, movas ir jungtis
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Variklis veikia netolygai lšvalykite oro filtra arba pakeiskite oro filtro kasetë	oro filtra arba pakeiskite oro filtro kasetë
	Patikrknine ir, jei reikia, suremontuokite degalu tiekimo/systema, movas ir jungtis
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Perkaito motoras Ipilkite aušinamoJ	skysćio
	Išplaukite aušintuva
	Itempke trapecinës pavaros dirža
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Variklis veikia, tačiau mašina va-žiuja létai arba visai nevažiujoa	Atleiskite stovějimo stabdji
	Akseleratorius svirtj nustatykite iki galo j priekj (aukstos apsukos).
	Patikrknine, ar nèra apsivjusiu juostu ir virviu.
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Švilpimas hidraulinéje sistemoje lpi	kite hidraulinio skysćio
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Sepečiai nesisuka arba sukasi la-bai létai.	Akseleratorius svirtj nustatykite iki galo j priekj (aukstos apsukos).
	Patikrknine, ar nèra apsivjusiu juostu ir virviu.
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Per mažai arba nèra siurbimo ga-lios prie šepećio	Patikrknine ir išvalykite arba pakeiskite dulkiu filtrà.
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Prietaisas dulkëja Šoniniu tarpikliu	reguliavimas
	Ijunkite ortūte
	Patikrknine ir išvalykite arba pakeiskite dulkiu filtrà.
	Pakeiskite filtró déžës tarpiklj
	Atverkite talpyklos sklende.
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Šluojami nešvarumai lieka lštušinkite	dulkiu maišelj
	Patikrknine ir išvalykite arba pakeiskite dulkiu filtrà.
	Pakeiskite besisukantj šepetj
	Nustatykite šlavimo plota
	Pakeiskite nešvarumu kameros sandarinamaju juostu
	Pašalinkite valomoo šepećio blokuotë
	Atverkite talpyklos sklende.
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Nepakyla arba nenusileidžia ne-svarumu-camera	Akseleratorius svirtj nustatykite iki galo j priekj (aukstos apsukos).
	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba
Kameros sklendê neatsiveria Kreip	kitesj „Kärcher“ kIENTU aptarnavimo tarryba
Hidraulinesystemos judinamu da-liu veikimo sutrikimi	Kreipkitës j „Kärcher“ kIENTU aptarnavimo tarryba

Techniniai duomenys

		KM 150/500 R D Classic
Mašinos duomenys
Vazjavimo pirmyn greitis km/h 12
Vazjavimo atgal greitis km/h 12
Vazjavimo posyris (maks.) % 18
Valomas plotas be šoninés šluotos m	z/h 14400
Šoninémis šluotomis valomas plotas m	z/h 18000
Darbiné pusé be šoninés šluotos mm 1200
Darbiné pusé su šonine šluota mm 1500
Apsuga nuo purškiamo vandens -- IPX 3
Naudojimo trukmè su pilnu degalu baku h 6,5
Variklis
Tipas -- YANMAR 3TNV76A
Tipas -- Triju cilindru keturtaktis dyzelinis variklis
CO-šmetamu teršalu kiekio matavimas pagal ES reglamente 2016/1628 nu-statyta matavimo tvarka (V lygis)	g/kWh	932,0
Aušinimo būdas	-- Aušinimas	vandeniu
Sukimosi kryptis	-- prieš laikrodžio rodyklore
Anga	mm 70
Këlimas	mm 82
Darbiné eiga	cm3	1116
Alyvos kiekis	I	3,5
Darbinis apsuku kiekis	1/min	2500
Maksimalus apsuku kiekis	1/min	2500
Tušciosios eigos apsuku skaičius	1/min	1300
Didžiausia galia	kW/PS	15,8 / 21,5
Didžiausias sukimo momentas, kai apsukos siekia 2400-2900 1/min.	Nm	84,1
Alyvos filtras	-- Filtro kasete
İsiurblamo oro filtras	-- Vidinio filtro	kasete, išorinio filtro kasete
Degalu filtras	-- Filtro kasete
Elektros jranga
Baterija	V, Ah	12, 62
Generatorius, kintamosios srovès V, A 12, 55
Starteris	-- elektrinis starteris
HidraulinëSYSTEMA
Alyvos kiekis visoje hidraulinëje sistemoje	I	35
Alyvos kiekis hidrauliniame bake	I	28
Alyvos rūsys
Variklis (virš 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Variklis (nuo 0 iki 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Variklis (žemlau 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	-- HV 46
Dulkiç maišelis
Maks. iškrovimo aukštis	mm 1470
Nešvarumu kameros talpa	I	500
Besisukantis šepets
Valomojo veleno skersmuo	mm 380
Besisukanćio veleno plots	mm 1200
Apsuku kiekis	1/min	360
Šlavimo platas	mm 80
Šoniné šluota
Šoninés šluotos skersmuo	mm 600
Apsuku kiekis (reguliuojamas toydžial)	1/min	0 - 54
Padangos
Priekinés, dydis -- 5.00-8 10PR
Galinés, dydis -- 4.00-8 8PR
Stabdžiai
Priekinialratai -- mechaninis
Galinis ratas -- hidrostatiniali
Filtravimo ir siurbimoSYSTEMA
Tipas -- Maišelio formos filtras
Apsuku kiekis 1/min 2900
Smulkić nešivarumu filtrlo plotas m	2	7
Siurbimo sistemas nominalus subatmosferinis slëgis mbar 18,5
Siurbimo sistemas nominaloji siurbimo apimtis m	3/h 1650
IspurymoSYSTEMA -- Elektros variklis
Aplinkos salygos
Temperatūra °C nuo -5 iki +40
Oro drëgmé, nesvarbi	%	0 - 90
Nustatytos vertès pagal EN 60335-2-72
Keliamas triukšmas
Garso slëgio lygis LpA	dB(A)	80
Neapibrëžtis KpA	dB(A)	3
Garantuotas triukšmo lygis LwA + neapibrëžtis KwA	dB(A)	102
Mašinos vibracija
Delno/rankos vibracijos poveikis	m/s2	1,3
Sédynè	m/s2	1,2
Nesaugumas K	m/s2	0,2
Matmenys ir masè
Ilgis x plotis x aukstis	mm	2442x1570x1640
Pasisukimo j dešinke spindulys	mm	1515
Pasisukimo j kairë spindulys	mm	1600
Tuščia masè	kg	1394
Leistinas bendras svoris	kg	2240
Leistina priekinës ašies apkrova	kg	1408
Leistina galinës ašies apkrova	kg	832
Degalu bako talpa, dzyzelino	l	26
Gamintojas pusilieka teise keisti techninius duomenis!

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys, kaitinamasis prietaisas Tipas: 1.186-xxx

Specialios ES direktyvos: 2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

Taikomi darnieji standartai:

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Taikomi nacionaliniai standartai:

Taikyta atitikties vertinimo procedūra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 99

Garantuotas: 102

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG
