Produkttyp	Självgående industriell sopmaskin med dieselmotor
Märke / Modell	Kärcher KM 150500 R D Classic
Mått (L x B x H)	2442 x 1570 x 1640 mm
Tomvikt	1394 kg
Total tillåten vikt	2240 kg
Drivning	Dieselmotor YANMAR 3TNV76A, 3 cylindrar, 15,8 kW (21,5 hk)
Bränsletankens kapacitet	26 L (diesel)
Maxhastighet	12 km/h (framåt och bakåt)
Maximal tillåten lutning	18 % i körriktningen
Sopbredd	1200 mm (utan sidoborstar) / 1500 mm (med sidoborstar)
Dammbehållarens kapacitet	500 L
Tömningshöjd för behållare	1470 mm
Filtersystem	Fickfilter med manuell rengöring, filteryta 7 m²
Däcktryck (fram/bak)	Fram: 5.00-8 10PR / Bak: 4.00-8 8PR (se manualen för exakta värden)
Batteri	12 V, 62 Ah
Bulleremissioner	Ljudtrycksnivå LpA 80 dB(A), LWA 102 dB(A)
Skyddstyp	IPX3
Löpande underhåll	Daglig kontroll av oljenivå, bränsle, kylvätska, däcktryck, borstslitage
Rengöring	Använd inte vattenstråle eller högtryckstvätt; utvändig rengöring med fuktig trasa och milt rengöringsmedel; dammfilter får inte tvättas
Säkerhet	Parkeringsbroms, sittplatsbrytare, motorstopp om förare lämnar sätet, skydd mot brännskador och klämning
Reservdelar / Reparationsmöjligheter	Använd endast godkända Kärcher-tillbehör och reservdelar; reparationer av auktoriserad service
Garanti	Garantivillkor beroende på land och återförsäljare; spara köpbevis
Konformitetsnormer	EU-direktiv, standarder EN 60335-1, EN 55012, EN 55014-2

Vanliga frågor - KM 150500 R D Classic Kärcher

Hur startar man sopmaskinen?

Sätt dig på sätet (säkerhetsbrytare), dra åt parkeringsbromsen, skjut motorvarvtalsreglaget 1/3 framåt, vrid nyckeln till förvärmningsläge (tills indikeringen släcks), sedan till läge II samtidigt som du håller bromspedalen nedtryckt. Starta inte startmotorn mer än 10 sekunder.

Hur tömmer man dammbehållaren?

På en plan yta, lyft rotorborsen och sidoborsten, stäng uppsamlingsluckan, lyft sedan dammbehållaren. Placera fordonet nära en uppsamlingsbehållare, dra åt bromsen, öppna luckan för att tömma, stäng den, sänk sedan behållaren.

Vilken typ av bränsle ska man använda?

Använd diesel. Fyll aldrig på i ett slutet utrymme, utan rökning eller öppen låga. Tanken har en kapacitet på 26 liter.

Vilken underhållsfrekvens rekommenderas?

Dagliga kontroller: nivåer, tryck, borstslitage. Veckounderhåll: rengöring av kylare och oljekylare. Var 50:e timme: tappa vatten ur dieselavskiljaren. Större underhåll (250/500/1000 h) ska utföras av Kärcher-service.

Vad gör man om motorn inte startar?

Kontrollera att du sitter på sätet, att bromspedalen är nedtryckt, att batteriet är laddat, att det finns bränsle och att bränslefiltret inte är igensatt. Om problemet kvarstår, kontakta Kärcher-service.

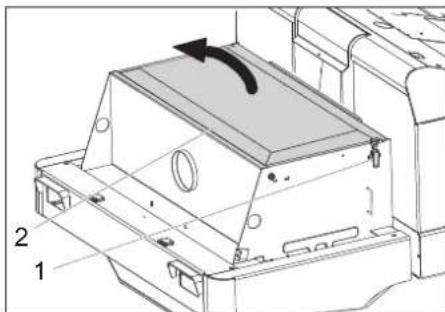

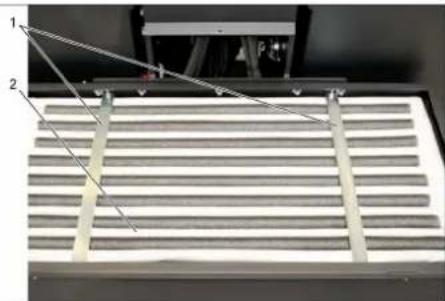

Hur rengör man dammfiltret?

Tryck på knappen för manuell filterrengöring. För byte av filter, kontakta Kärcher-service. Tvätta aldrig dammfiltret.

Vilka viktiga säkerhetsåtgärder finns?

Använd hörselskydd (hög ljudnivå). Använd inte i explosionsfarliga områden. Sopa inte brandfarliga vätskor, reaktiva metallstoft eller glödande föremål. Stäng av motorn och ta bort nyckeln före allt underhåll.

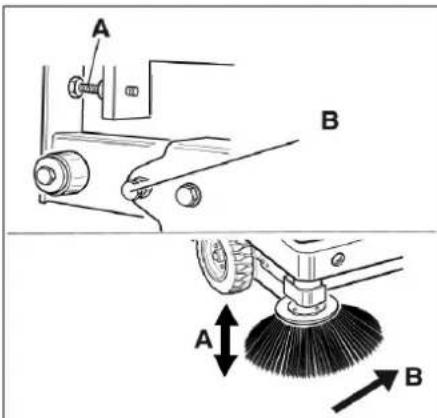

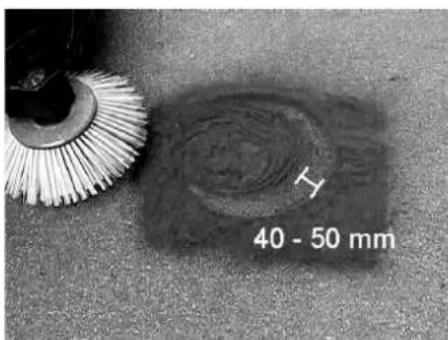

Hur justerar man sopspåret?

Kontrollera däcktrycket, sänk sedan rotorborsen på ett dammigt underlag och låt den rotera i 10 sekunder. Spåret ska vara en rektangel på 80 till 85 mm bred. Justera inställningsskruven vid behov.

Kan man använda sopmaskinen i backar?

Ja, men lutningen får inte överstiga 18 % i körriktningen och 10 % i sidled. På ostabilt underlag kan maskinen välta. Anpassa hastigheten efter förhållandena.

Hur transporterar man sopmaskinen?

Respektera vikten (1394 kg tom). Stäng av motorn, ta bort nyckeln, dra åt parkeringsbromsen. Fäst maskinen vid förankringspunkterna (4x) med remmar. Använd klossar under hjulen. Använd inte gaffeltruck för lossning.

BRUKSANVISNING KM 150500 R D Classic Kärcher

För den tas i bruk .NO5

Lås/lösne parkeringsbroms NO 5

Trilla feiemaskinen for hånd NO 5

Bevæge feiemaskinen for

egen drift . NO 5

Ta i bruk. NO5

Generelle merknader...NO5

Vedlikeholdsarbeider . . . NO 5

Fylle drivstoff. .NO5

Drift .NO5

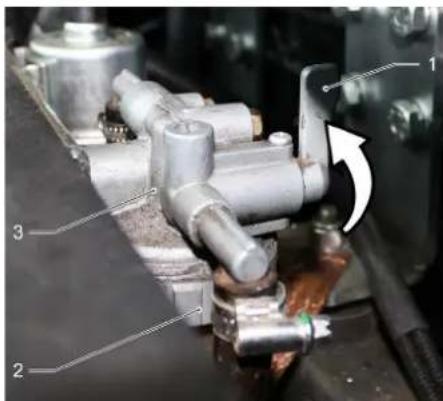

1 Drivstoffkran 2 Avskillerkopp 3 Vannavskiller Lukke drivstoffkranen. → Skru av og tøm avskillerkoppen. → Skru av avskillerkoppen. Åpne drivstoffkranen

Tillbehör och utbytesdelar SV 1

Symboler i bruksanvisning

en.. SV 1

Ändamålsenlig användning . . . SV 2

Förutsägbar felanvändning SV 2

Lämpliga underlag . . . . . SV 2

Säkerhetsanvisningar . SV 2

Säkerhetsanvisningar för

manövreringen.. SV 2

Säkerhetsanvisningar för

körning . SV 2

Maskiner med högömning SV 2

Maskiner med förarskydds

tak . SV 2

Säkerhetsanvisningar be

träffande skötsel och under

håll . SV 3

Funktion. SV 3

Manövrering- och funktionsele

ment. SV 4

Användningsområde . . . SV 4

Pedaler. SV 4

Säkringar SV 4

Manöverspak . SV 4

Kontrollampa och display SV 5

Före ibruktagande . SV 5

Arretera/släpp parkerings

broms. SV 5

Förflytta sopmaskinen utan

egendrift. SV 5

Förflytta sopmaskinen med

egendrift. . SV 5

Idrifttagning . SV 5

Allmänna hänvisningar. SV 5

Inspektions- och underhållsarbeten. SV 5

Tanka. SV 5

Drift. SV 5

Ställ in förarsitsen. SV 5

Starta maskinen. SV 5

Kör maskinen. SV 5

Sopning. SV 6

Tömma sopbehållaren. SV 6

Koppla från aggregatet. SV 7

Transport. SV 7

Lagring. SV 7

Nedstängning. SV 7

Skötsel och underhåll. SV 7

Allmänna hänvisningar. SV 7

Allmänna hänvisningar

Rengöring . SV 7

Underhållsintervaller . . . SV 7

Underhållsarbeten . SV 7

Åtgärder vid störningar . . . . . SV 12

Tekniska data . SV 13

EU-försäkran om överensstämmelse . SV 14

melse. SV 14

Läs bruksanvisningen i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

gängen, föl anvisiningarna och spara drifts

anvisingen for framtida behov, aller for

nasta agare.

Allmänna hänvisningar

Om du upptäcker transportskador vid uppackningen bör du ta kontakt med försäljaren.

Om du upptäcker transportskador vid uppackningen bör du ta kontakt med försäljaren.

• Förutom anvisningarna i denna bruksanvisning

ska allmänna säkerhets- och

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade maskiner innehåller återvinningsbart material som bör gå till återvinning. Överlämna skrotade aggregat till lämpligt återvinningssystem.

Motorolja, diesel och bensin får inte komma ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och utbytesdelar

△FARA

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice.

• Använd endast av tillverkaren godkända tillbehör och reservdelar. Originaltillbehör och originalreservdelar gör att maskinen kan användas säkert och utan störning.
• Ytterligare information om reservdelar hittas under service på www.kärcher.com.

Symboler i bruksanvisningen

FARA

Varnar för en omedelbart överhängande

fara som kan leda till svåra skador eller dödsfall.

VARNING

Varnar för en möjlig farlig situation som kan leda till svåra skador eller döden.

FÖRSIKTIGHET

Information om en möjligen farlig situation som kan leda till lätta skador eller materiella skador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Symboler på apparaten

	Fara für brännskador på grund av heta ytor! Lát av- gasanläggningen kylas av tillräcklig innan arbete utfö- res på apparaten.
	Bär alltid lámpliga handskar när arbete utförs på aggrega- tet.
	Klämrisk genom att man kan klämmas fast mellan rörliga fordonsdilar.
	Risik För skador på grund av rörliga delar. För inte in hän- derna.
	Brandrisk. Sug inte upp brän- nande eller glädande fore- mål.
	Kedjefäste/kranpunkt
0.8 MPa 8.0 bar	Däcktryck (max)
	Ansättningspunkter für dom- kraft
	Maximal lutning hos underla- get vid körning med upplyft sopbehällare.
	Kör endast i lutning på upp till 18% i färddriktning.
	Risik För skada! Tvätta inte dammfiltret.

Ändamålsenlig användning

Sopmaskinen är avsedd för rengöring av golvytor för yrkesmässig användning och t.ex. för följande användningsområden:

Parkeringsplatser, produktionsanläggningar, logistikområden, hotell, detaljhandel, lagerområden, gångvägar. Använd endast sopmaskinen enligt anvisningarna i denna bruksanvisning.

All annan användning betraktas som ej föreskriftsmässig. Tillverkaren ansvarar inte för skador som orsakats av sådan användning; användaren bär ensam ansvaret.

→ Inga förändringar får göras på maskinen. → Sopmaskinen är bara lämplig för de underlag som anges i bruksanvisningen. → Endast ytor som godkänts av företaget eller dess representanter får rengöras med sopmaskinen. → I princip gäller: Håll lättantändliga substanser på avstånd från maskinen (explosions-/brandrisk).

Förutsägbar felanvändning

→ Sug aldrig upp explosiva vätskor, brännbara gaser, explosivt damm samt outspädda syror och lösningsmedel! Dit räknas bensin, förtunningsmedel eller värmeledningsolja som kan bilda explosiva ångor eller föreningar när de blandas med sugluften, dessutom aceton, outspädda syror och lösningsmedel eftersom de kan fräta på material på maskinen. Sopa/sug aldrig upp reaktivt metalldamm (t.ex. aluminium, magnesium, zink). De bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. → Sug aldrig upp brinnande eller glödande föremål. → Aggregatet är ej avsett för uppsopning av hälsovådliga substanser. → Aggregatet får inte användas inomhus. → Det är förbjudet att uppehålla sig i riskfyllda områden. Användning av maskinen i utrymmen med explosionsrisk är förbjuden. → Det är inte tillåtet att ta med passagerare. → Det är inte tillåtet att skjuta/dra eller transportera föremål med denna maskin.

Lämpliga underlag

■ Asfalt, fabriksgolv, massagolv, betong, trottoarstenar

Risk för hörselskador. Vid arbete med aggregatet måste ovillkorligen lämpligt hörselskydd användas.

Säkerhetsanvisningar för manövreringen

→ Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftssäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk. → Vid användning av aggregatet i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.

△FARA

Risk för skada!

Använd inte maskinen utan skyddet mot nedfallande föremål i områden där det föreligger en risk att personen som sköter maskinen kan träffas av nedfallande föremål. Användaren ska bruka maskinen enligt föreskrift. Beakta lokala föreskrifter och var, vid arbete med maskinen, uppmärksam på personer i närheten, speciellt barn. Principiellt ska föreskrifter, regler och förordningar som gäller motorfordon beaktas. Innan arbetet påbörjas måste operatören förvissa sig om att alla skyddsanordningar är ordentligt och föreskriftsenligt monterade och fungerar. Maskinoperatören är ansvarig om olyckor med andra personer eller deras egendom skulle inträffa. Se till att maskinoperatören bär tätt åtsittande kläder. Bär stabila skor och undvik att bära löst sittande kläder. Kontrollera närområdet (t.ex. barn) innan maskinen startas. Se till att alltid ha god sikt. Lämna aldrig maskinen utan uppsikt så länge den är i drift. Den som kör maskinen får inte lämna den förrän nyckeln (Intelligent Key) dragits ut och maskinen är spärrad mot oavsiktliga rörelser. För att förhindra otillåten användning av maskinen ska tändningsnyckeln dras ur. Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda den.

Detta aggregat är ej avsett att användas av personer (även barn) med begränsade psykiska, sensoriska eller mentala egenskaper som saknar erfarenhet och/eller kunskap att hantera maskinen, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur maskinen ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.

Säkerhetsanvisningar för körning

FARA

Risk för olyckor eller personskador!

Körhastigheten måste anpassas till de aktuella förhållandena. Risk för vältning vid alltför starka stigningar. Kör endast i lutning på upp till 18% i färdriktning.

Risk för vältning på instabila underlag.

Använd maskinen bara på fasta underlag. Risk för vältning vid för stark sidovärtes lutning. Körning i rät vinkel mot körriktningen på stigningar får bara ske med en lutning på högst 10%.

Maskiner med förbränningsmotor

FARA

Risk för skada!

Avgasutsläppet får inte förslutas. Man ska inte böja sig över avgasutsläppet eller ta i det (risk för brännskada). Vidrör inte, och ta inte i, drivmotorn (risk för brännskada). Avgaser är giftiga och skadliga för hälsan. De ska inte andas in. Motorn behöver ca 3 - 4 sekunder eftergång efter frånslagningen. Håll dig borta från drivningsområdet under denna tidsperiod.

Maskiner med högspänning

FARA

Risk för skada!

→ Hjuluppbehållaren helt och sakra vid arbetet på högtomningen.

Maskiner med förarskyddstak

MEDDELANDE

Skyddstaket för förare (tillval) skyddar mot större nedfallande delar. De ger dock inget skydd vid vältning!

Säkerhetsanvisningar beträffande fordonets transport

Tänk på maskinens vikt vid transporten. → Koppla bort batteriet och fixera maskinen ordentligt när den ska transporteras.

Säkerhetsanvisningar beträffande skötsel och underhåll

→ Före rengöring och underhåll, byte av delar eller omkoppling till annan funktion ska maskinen stängas av och tändningsnyckeln tas bort. → Vid arbeten på elsystemet ska batteriet kopplas bort. → Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador). → Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller expert på området, införstådd med alla relevanta säkerhetsföreskrifter. Säkerhetskontroll enligt lokalt gällande föreskrifter ska beaktas för yrkesmässigt använda maskiner som används på olika orter. Använd alltid lämpliga handskar vid arbeten på aggregatet.

Funktion

Sopmaskinen arbetar enligt sopskyffelprincipen.

Den roterande borstvalsen befordrar smutsen direkt till smutsbehållaren. - Sidoborstarna rengör ytans hörn och kanter och skickar in smutsen i borstvalsens bana. - Det fina dammet sugs upp via dammfiltret genom sugfläkten.

Risk för person- och egendomsskada!

Tänk på maskinens vikt vid lastningen! Använd inte en gaffeltruck - fordonet kan skadas.

Tomvikt (utan tillbehörssatser) 1394 kg*

• Med monterade påbyggnadssatser ökar vikten med motsvarande värden.

ightarrow Vid lastning av maskinen ska en lämplig ramp, eller en kran, användas! Tänk på detta när en ramp används: Frigångshöjd 70 mm.

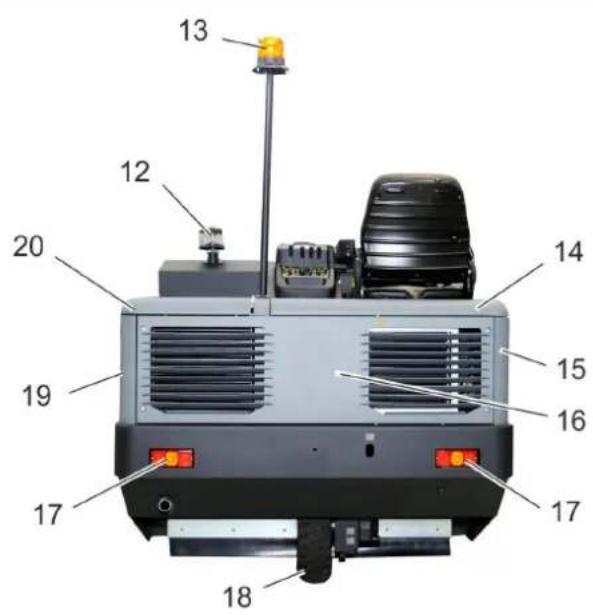

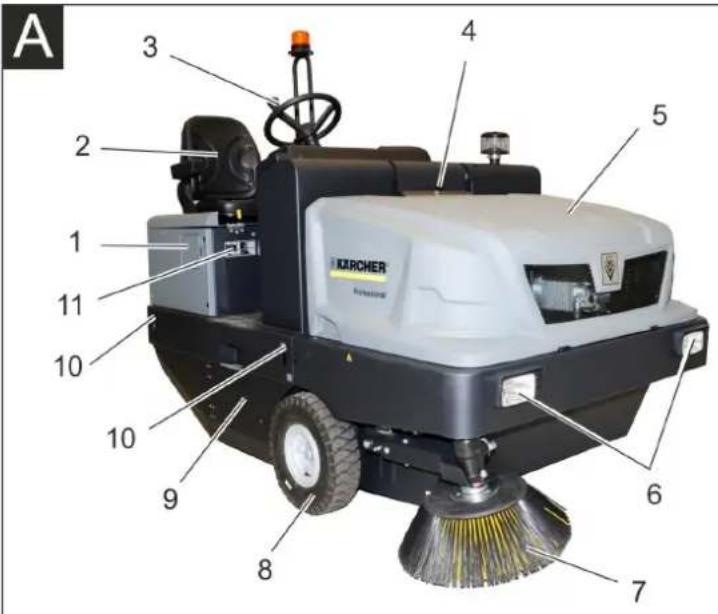

Manövrerings- och funktionselement

Bild på sopmaskin

Bild A

1 Tanklock 2 Säte (med sätessensor) 3 Ratt 4 Låsning maskinhuv 5 Motorhuv 6 Arbetsbelysning fram (alternativ) 7 Sidoborste, höger 8 Framhjul 9 Sopvals 10 Surningspunkt (4x) 11 Typskylt 12 Centrifugalkraftsavskiljare 13 Varningslampor runt om 14 Maskinkåpa höger 15 Övertäckning, höger 16 Bakre inklädnad 17 Arbetsbelysning bak (alternativ) 18 Bakhjul 19 Övertäckning, vänster 20 Huv vänster (motorhuv)

Tillvalsutrustning

Skyddstak für früare 2.851-686.0

Arbetsbelysning 2.852-082.0

Sidoborste, vänster 2.851-274.0

Användningsområde

Bild 8

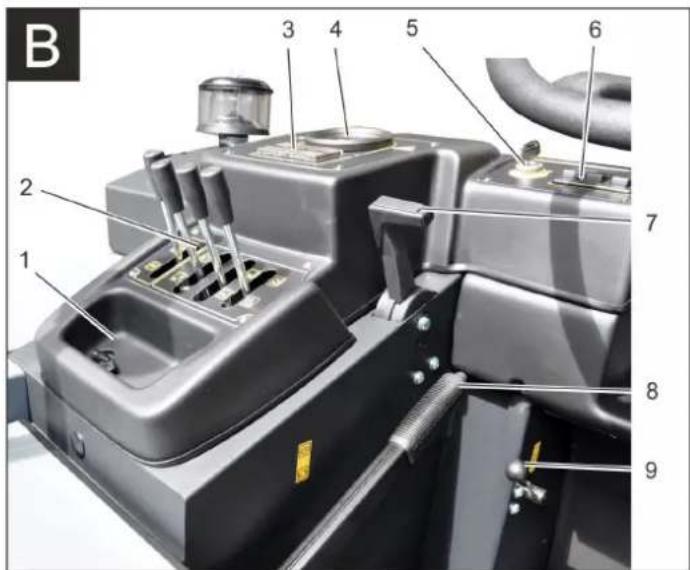

1 Förvaringsyta 2 Manöverspak 3 Säkringar 4 Kontrollampa och display 5 Tändningslås 6 Funktionskåpor 7 Justering motorvarvtal Gasspak 8 Parkeringsbroms 9 Fläktspak

Pedaler


1 Bromspedal 2 Körpedalen framåt/bakåt

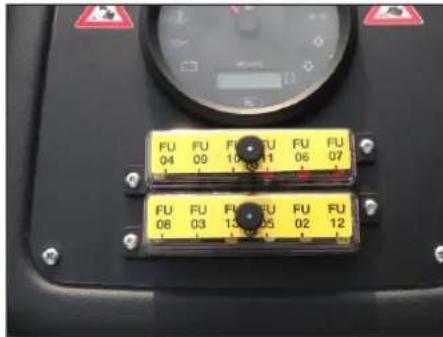

Säkringar

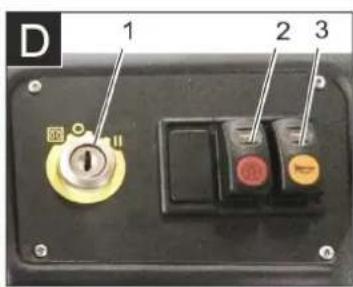

1 Tändningsnyckel

Glödningssymbol: Förglödning Läge 0: Stäng av motorn Läge 1: Tändning på Läge 2: Starta motorn

2 Filterrengöring 3 Tuta

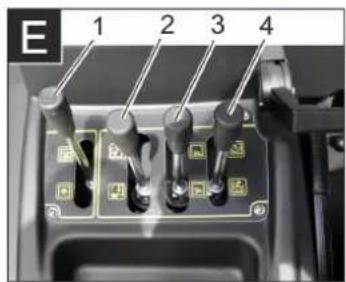

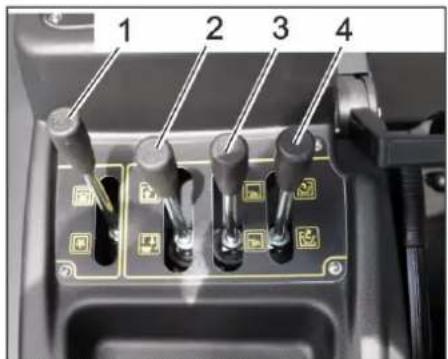

Manöverspak

Bild 3

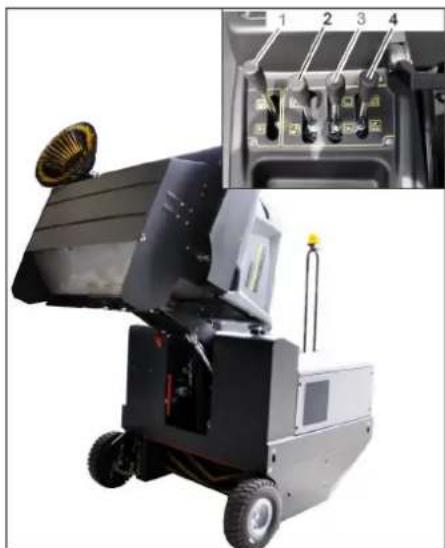

1 Manöverspak sopvals 2 Manöverspak sopmaterialbehållare 3 Manöverspak sidoborste 4 Manöverspak behållarlucka

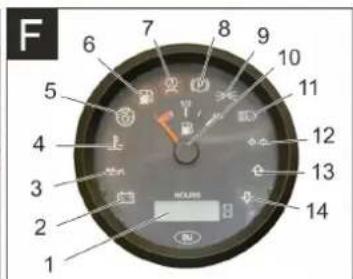

Kontrollampa och display


1 Räkneverk för driftstimmar 2 Lastarningslampa 3 Varningslampa oljetryck 4 Varningslampa kylvattentemperatur 5 Insugningsluft motor 6 Varningslampa bränslereserv 7 Kontrollampa förglödning 8 Kontrollampa (inte ansluten) 9 Kontrollampa parkeringsljus/halvljus (tillval) 10 Tankmätare 11 Utan funktion, lyser bara när motorn startar (självtest) 12 Utan funktion 13 Utan funktion 14 Utan funktion

Före ibruktagande

Arretera/släpp parkeringsbroms

→ Lossa parkeringsbromsen, tryck därvid på bromspedalen. → Spärra parkeringsbromsen, tryck därvid på bromspedalen.

Förflytta sopmaskinen utan egen drift

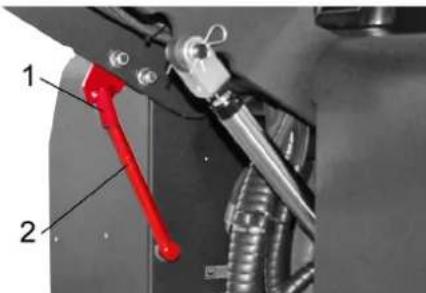

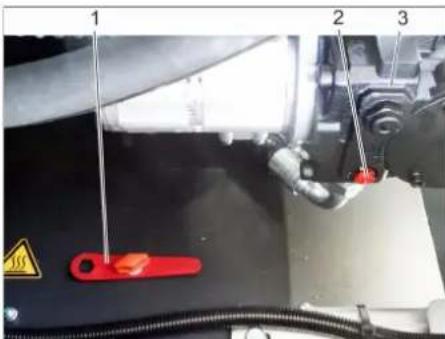

1 Specialverktyg 2 Skruv för frihjul 3 Hydraulpump → Öppna motorkåpa. Vrid skruv för hydraulpumpens friläge (röd) 180° (motsols).

Använd specialverktyg.

MEDDELANDE

Specialverktyget (röd skruvmejsel) finns i ett fäste i fordonsramen, vid sidan av frihjulet.

FÖRSIKTIGHET

Förflytta inte sopmaskinen utan egen drift under längre sträckor och inte snabbare än 10 km/h.

Vrid tillbaka hydraulpumpens frigång medurs ända till anslaget efter förskjutning av maskinen.

Förflytta sopmaskinen med egen drift.

Vrid tillbaka hydraulpumpens frigång medurs ända till anslaget efter förskjutning av maskinen.

Använd specialverktyg.

Idrifttagning

Allmänna hänvisningar

→ Läs motortillverkarens bruksanvisning före ibruktagning och beakta speciellt säkerhetsanvisningarna. Ställ sopmaskinen på ett jämnt underlag. → Dra ut tändningsnyckeln. → Aktivera på parkeringsbromsen.

Inspektions- och underhållsarbeten

Dagligen före uppstart

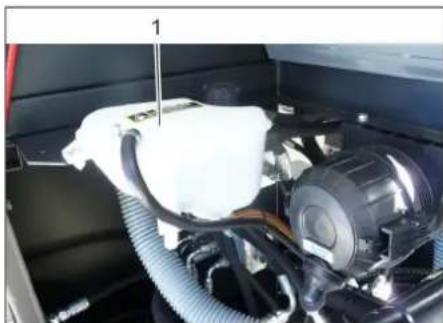

→ Kontrollera nivån i bensintanken. → Kontrollera motorns oljenivå. → Kontrollera fyllnadsnivån i utjämningsbehållaren för kylvätska. → Kontrollera lufttrycket i däcken. → Kontrollera sopvals och sidoborstar med avseende på nedslitning och inlindade band. Kontrollera att inga band är upplindade på hjulen. → Kontrollera luftfilter och centrifugalkraftsavskiljare, rengör vid behov. → Kontrollera funktionen på alla manövreringselement. → Kontrollera om maskinen är skadad. Rengör dammfilter med knappen filter-rengöring.

Observera: Beskrivning, se kapitel Underhåll och skötsel.

Tanka

Risk för explosion! Endast i bruksanvisningen angivet drivmedel får användas. Tanka inte i stängda utrymmen. Rökning och öppen eld är förbjuden. → Se till att drivmedel inte hamnar på heta ytor. → Kontrollera innehållet i tanken på tankmätaren. Stäng av motorn. → Öppna tanklocket. Tanka diesel. Torka av diesel som runnit över och stäng tanklocket.

Drift

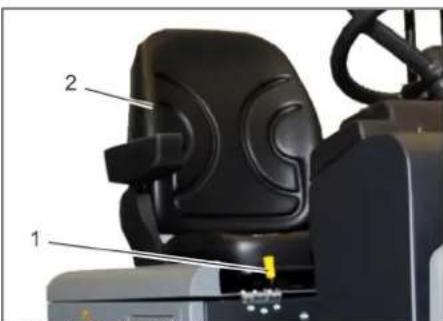

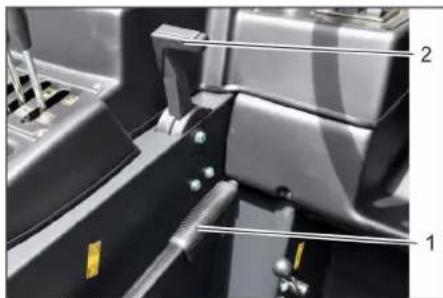

Ställ in förarsitsen

1 Spak sitsinställning

2 Förarsits

→ Dra spaken för sitsinställning utåt. → Justera sitsen, släpp loss spaken och haka fast den. → Kontrollera att sitsen har hakats fast genom att röra på sitsen fram och tillbaka.

Starta maskinen

Observera: Apparaten är utrustad med sätesensor. Om förarsitsen lämnas kopplas maskinen från.

1 Parkeringsbroms

2 Justering motorvarvtal

→ Ta plats på förarsitsen. Aktivera parkeringsbromsen. → Skjut justeringen av motorvarvtalet 1/3 framåt.

Förglödning

Sätt tändningsnyckeln i tändningslåset. Vrid tändningsnyckeln till position "Glödspiral". Förglödningslampan lyser.

Starta motor

För att motorn ska kunna startas måste bromspedalen tryckas ned. När förglödningslampan släcks, vrid tändningsnyckeln till position "I". Släpp loss tändningsnyckeln när maskinen har startats.

Observera: Försök aldrig sätta igång maskinen längre än 10 sekunder. Innan du aktiverar startanordningen igen ska du vänta minst 10 sekunder.

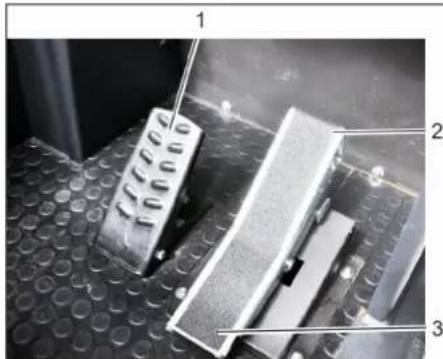

Köra maskinen

1 Bromspedal 2 Körpedal "framåt" 3 Körpedal "bakåt" → Skjut fram motorvarvtalsjusteringen så långt det går (driftsvarvtal). Tryck ner bromspedalen och håll den nedtryckt. → Lossa parkeringsbromsen.

Köra framåt

Tryck långsamt på körpedal "framåt".

Köra bakåt

AFARA

Risk för skada!

→ Vid körning bakåt får det inte finnas fara för tredje part - instruera om det behövs. Tryck långsamt på körpedal "bakåt".

Körning

→ Med gaspedalen kan hastigheten regleras steglöst. → Undvik att manövrera pedalen ryckigt eftersom den hydrauliska anläggningen kan ta skada. → Vid effektnedsättning i stigningar, lätta på gaspedalen.

Bromsa

Släpp loss gaspedalen, maskinen bromsar själv och stannar.

Observera: Bromsverkan kan stödjas genom nedtryckning av bromspedalen.

Köra över hinder

Köra över fasta hinder upp till 70 mm: Kör långsamt och försiktigt över hindret. Köra över fasta hinder över 70 mm: Hinder får bara köras över med en passande ramp.

Sopning

FÖRSIKTIGHET

Sopa inte upp förpackningsband, kablar eller liknande, detta kan leda till skador på mekaniken.

Observera: För att få ett optimalt rengöringsresultat ska hastigheten anpassas till omständigheterna.

Observera: Under användning bör dammfiltret rengöras regelbundet.

Observera: Vid frekvent arbete i områden med findamm måste filtret rengöras oftare.

Manöverspak

1 Manöverspak sopvals 2 Manöverspak sopmaterialbehållare 3 Manöverspak sidoborste 4 Manöverspak behållarlucka

Manöverspak sopvals

→ Manöverspak sopvals (1) framåt: Sopvalsen sänks ner. → Manöverspak sopvals (1) bakåt: Sopvalsen höjs upp.

Manöverspak sopmaterialbehållare

→ Manöverspak sopmaterialbehållare (2) framåt: Sopmaterialbehållaren sänks ner. → Manöverspak sopmaterialbehållare (2) bakåt: Sopmaterialbehållaren lyfts.

Manöverspak sidoborste

→ Manöverspak sidospak (3) framåt: Sidoborsten sänks. → Manöverspak sidospak (3) bakåt: Sidoborsten höjs.

Manöverspak behållarlucka

→ Manöverspak behållarlucka (4) framåt: Behållarluckan till sopmaterialbehållaren öppnar sig. → Manöverspak behållarlucka (4) bakåt: Behållarluckan till sopmaterialbehållaren stängs.

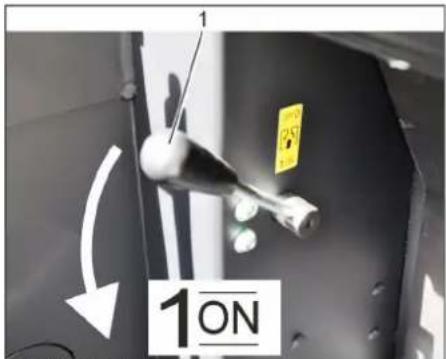

Sopa på torrt underlag

1 Fläktspak

på/av

Starta fläkten. → Vid ytrengöring: Manöverspak sopvals (1) framåt: Sopvalsen sänks ner. → Manöverspak behållarlucka (4) framåt: Behållarluckan öppnar sig. → Vid rengöring av sidoränder: Manöverspak sidospak (3) framåt: Sidoborsten sänks.

Sopa på fuktiga eller våta underlag

Stäng av fläkten. → Vid ytrengöring: Manöverspak sopvals (1) framåt: Sopvalsen sänks ner. → Manöverspak behållarlucka (4) framåt: Behållarluckan öppnar sig. → Vid rengöring av sidoränder: Manöverspak sidospak (3) framåt: Sidoborsten sänks.

Tömma sopbehållaren

△FARA

Risk för skada!

→ Under tömningen får inga personer eller djur uppehålla sig i sopmaterialbehållarens svängningsområde.

△FARA

Klämningsrisk!

Fatta aldrig tag i stängarna i tömningsmekaniken. Det är inte tillåtet att uppehålla sig under upplyft behållare.

△FARA

Risk för vältning!

Ställ maskinen på ett jämnt underlag under tömningsproceduren.

OBSERVERA

Risk för person- och egendomsskada! → Risk för utslungade stenar under tömningen på grund av roterande sopvals.

Lyft sopvalsen och sidoborsten med manöverspaken genom att föra manöverspaken (1 och 3) bakåt. Stäng behållarluckan genom att föra manöverspaken (4) bakåt. → Lyft sopmaterialbehållaren genom att föra manöverspaken för sopmaterialbehållare (2) bakåt. Kör långsamt mot uppsamlingskärlet. → Aktivera parkeringsbromsen. → Öppna behållarluckan genom att trycka manöverspaken för behållarlucka (4) framåt och töm sopmaterialbehållaren. Stäng behållarluckan genom att dra manöverspaken för behållarlucka (4) bakåt till ändpositionen. → Lossa parkeringsbromsen. Kör långsamt bort från uppsamlingskärlet. Sänk sopmaterialbehållaren till ändläget genom att föra manöverspaken för sopmaterialbehållaren (2) framåt.

Koppla från aggregatet

→ Lyft sopvalsen och sidoborsten med manöverspaken genom att föra manöverspaken (1 och 3) bakåt. Stäng behållarluckan genom att föra manöverspaken (4) bakåt. → Dra motorvarvtalsjusteringen så långt bak det går. Tryck ner bromspedalen och håll den nedtryckt. → Aktivera parkeringsbromsen. → Vrid tändningsnyckeln till "0" och dra ut den.

Transport

△FARA

Risk för person- och egendomsskada!

Tänk på maskinens vikt vid transporten. → Vrid tändningsnyckeln till "0" och dra ut den. → Aktivera parkeringsbromsen. → Säkra maskinen i surrningspunkterna med spännband, vajrar eller kedjor. Säkra maskinen med kilar i hjulen. → Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Lagring

△FARA

Risk för person- och egendomsskada!

Tänk på fordonets vikt vid lagringen.

Nedstängning

Om sopmaskinen inte används under en längre tid, beakta följande punkter:

Ställ sopmaskinen på ett jämnt underlag. Höj sopvals och sidoborstar så att borstarna inte tar skada. Stäng behållarluckan. Vrid tändningsnyckeln till "0" och dra ut den. Aktivera parkeringsbromsen. Säkra sopmaskinen så att den inte kan rulla iväg. Byt motorolja. Töm ut kylarvätskan om det finns risk för frost; eller kontrollera om det finns tillräckligt med frostskyddsmedel. Rengör sopmaskinen in- och utvändigt. Ta bort anslutningarna på batteriet. Ladda upp batteriet och efterladda ungefär varannan månad. Täck över batteriet och skydda det mot kortslutning.

Skötsel och underhåll

Allmänna hänvisningar

FÖRSIKTIGHET

Risk för skada! Tvätta inte dammfiltret. Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller av kunnig personal inom området, införstådd med alla relevanta säkerhetsföreskrifter. Yrkesmässigt använda maskiner med varierande arbetsområden lyder under säkerhetskontroll enligt VDE 0701. Ställ sopmaskinen på ett jämnt underlag. Vrid tändningsnyckeln till "0" och dra ut den. Aktivera parkeringsbromsen.

Rengöring

FÖRSIKTIGHET

Risk för skada! Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador).

Rengöra maskinen invändigt

FARA

Risk för skada!

Använd dammskyddsmask och skyddsglasögon. Rengör maskinen med en trasa. → Blås igenom maskinen med tryckluft.

→ Rengör maskinen med en fuktig trasa doppad i tvättlut.

Observera: Använd inga aggressiva rengöringsmedel.

Underhållsintervaller

Observera: Samtliga service- och underhållsarbeten som genomförs av kunden måste utföras av kvalificerad fackman. Vid behov kan alltid en Karcher-fackman anlitas.

Dagligt underhåll:

→ Kontrollera nivån i bensintanken. → Kontrollera motorns oljenivå. → Kontrollera fyllnadsnivån i utjämningsbehållaren för kylvätska. → Kontrollera lufttrycket i däcken. → Kontrollera sopvals och sidoborstar med avseende på nedslitning och inlindade band. → Kontrollera bränslefiltret. → Kontrollera luftfilter och centrifugalkraftsavskiljare, rengör vid behov. → Kontrollera funktionen på alla manövreringselement. → Kontrollera om maskinen är skadad.

Underhåll varje vecka:

→ Rengör vattenkylare. Rengör hydraulikkylare. → Kontrollera hydraulikanläggningen. → Kontrollera hydraulikoljenivån. → Kontrollera bromsvätskenivån.

→ Kontrollera om tätningslister uppvisar slitage, byt ut vid behov. → Kontrollera och smörj behållarluckan.

Underhåll efter 50 driftstimmar:

→ Töm ur vatten ur vattenavskiljare Diesel.

Observera: Beskrivning, se kapitel Underhållsarbeten.

Underhåll av kundtjänst

Underhåll efter 50 driftstimmar

→ Låt kundtjänst göra det första underhållet enligt inspektionschecklistan.

Underhåll efter 250/500/1000/1500/2000 drifttimmar:

→ Låt kundtjänst göra underhållet enligt inspektionschecklistan.

Observera: För att ha anspråk på garanti måste under garantitiden samtliga service- och underhållsarbeten genomföras av en auktoriserad Karcher-kundtjänst enligt underhållsboken.

Underhållsarbeten

Förberedning:

Ställ sopmaskinen på ett jämnt underlag. → Vrid tändningsnyckeln till "0" och dra ut den. → Aktivera parkeringsbromsen.

Allmänna säkerhetsanvisningar

△FARA

Risk för skada! Sätt alltid säkerhetsstång på plats när sopmaterialbehållaren är upphöjd. Utför endast säkringen från utanför riskområdet.

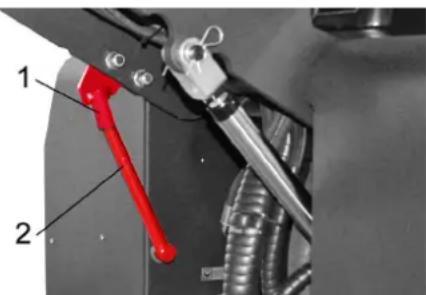

1 Hållare säkringsstång

2 Säkringsstång → Fäll upp säkringsstången för högtömning och stick in den i hållaren (säkrad).

Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Följande varningar måste beaktas vid underhåll av batterier:

i	Beakta hänvisningar på bette- riet, iBruksanvisningen samt i driftsanvisningen for fordonet!
	Använd ögonskydd!
	Häll barn borta.Free syror och batterier!
	Risk För explosion!
	Eld, gnistor, brinnande ljus och römning forbjuden!
	Frätningsrisk!
	Första hjälpen!
	Varningshänvisning!
	Ätervinning!
Pb	Kasta inte batteri i soptunna!

△FARA

Risk för explosion!

Använd bara batterier med polskydd. Ersätt polskydd vid förlust.

△FARA

Risk för explosion!

Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion.

△FARA

Risk för skada!

Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterier.

△FARA

Brand- och explosionsfara!

Rökning och öppen eld är förbjuden. I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdningen.

△FARA

Frätskaderisk!

Syrastänk i ögon eller på huden skall sköljas av med rikligt klart vatten. Uppsök därefter omgående en läkare. Nedsmutsade kläder ska tvättas med vatten.

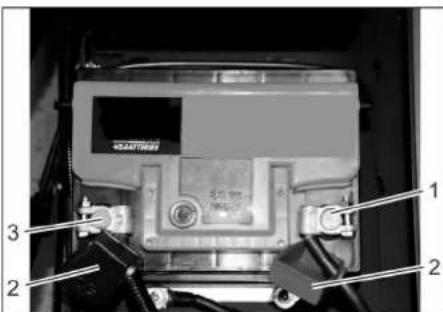

Installera och ansluta batteriet

1 Pluspol

2 Polövertäckning

3 Minuspol

Placera batteriet i batterifästet. Skruva fast fästena på batteriets botten. Anslut polklämman (röd kabel) till pluspolen (+). Anslut den andra polklämman till minuspolen (-). Montera polskyddet. Kontrollera att batteripolerna och polklämmorna skyddas tillräckligt med skyddsfett.

Kontrollera och korrigera batteriets vätskenivå

FÖRSIKTIGHET

Risk för skada!

Kontrollera regelbundet vätskenivån på syrefyllda batterier. Vrid ur alla cellförslutningar. Gör ett prov med en syreprovare i varje cell.

• Syran i ett fulladdat batteri har vid 20°C en specifik vikt på 1,28 kg/l.
• Syran i delvis laddade batterier har en specifik vikt mellan 1,00 och 1,28 kg/l. Syrans specifika vikt måste vara densamma i alla celler. Häll tillbaka syreproven i samma cell igen. Fyll på med destillerat vatten i cellerna med för låg vätskenivå. Ladda batteriet. Skruva i cellförslutningarna.

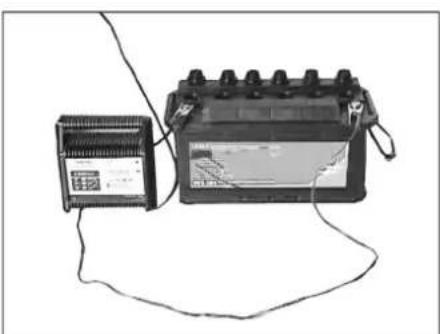

Ladda batteriet

FARA

Risk för skada!

Tänk på säkerhetsföreskrifterna när batterier hanteras. Beakta bruksanvisningen från den som tillverkat laddaren.

△FARA

Risk för skada! → Ladda bara upp batterier med ett passande uppladdningsaggregat.

Vrid ur alla cellförslutningar. (endast vid underhållsfritt batteri) → Anslut uppladdningsaggregatets pluspoledning till pluspolen på batteriet. → Anslut uppladdningsaggregatets minuspoledning till minuspolen på batteriet. → Stick i nätkontakten och sätt på uppladdningsaggregatet. → Ladda upp batteriet med minsta möjliga laddningsström. → När batteriet är uppladdat, skilj först laddaren från nätet och sedan från batteriet. → Skruva i cellförslutningarna. (endast vid underhållsfritt batteri)

Ta ur batteri

→ Koppla ifrån den andra polkämman vid minuspolen (-). → Koppla ifrån den andra polklämman vid pluspolen (+). → Lossa fästena på batteriets botten. Ta loss batteriet ur batterihållaren. → Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Kontrollera motorns oljenivå och fyll på

△FARA

→ Låt motorn svalna. → Kontrollera motorns oljenivå tidigast 5 minuter efter att motorn har kopplats från.

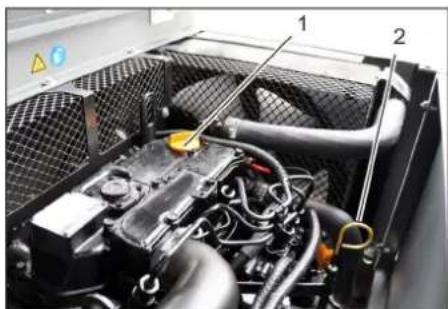

1 Oljepåfyllningslock (motor)

2 Oljesticka

→ Dra ut oljestickan. Torka av oljestickan och skjut in. → Dra ut oljestickan. → Kontrollera oljenivån. Skjut åter in oljestickan.

-Oljenivån måste ligga mellan MIN och "MAX"-markeringarna. - Om oljenivån är under "MIN"-markeringen, fyll på med motorolja. -Fyll inte på med olja över "MAX"-markeringen. → Skruva loss oljepåfyllningslocket

Fyll på med motorolja. Oljesorter se kapitel Tekniska data. Stäng oljepåfyllningslocket. Vänta minst 5 minuter. → Kontrollera motorns oljenivå.

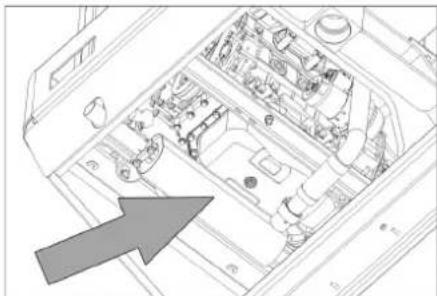

Byta motorolja och motoroljefilter FÖRSIKTIGT

Risk för brännskador på grund av het motorolja.

Låt motorn svalna. Ställ fram uppsamlingstråg för minst 6 liter motorolja. → Låt motorn svalna.

1 Motoroljefilter 2 Drivmedelsfilter → Skruva av oljefiltret. → Rengör upptagnings- och tätningsytor. → Stryk på olja på tätningen till det nya oljefiltret före montering. → Dra fast det nya oljefiltret för hand. → Skruva på oljeavtappningsskruven inklusive ny tätning. Åtdragningsmoment: 25 Nm. Fyll på med motorolja. För oljesorter och påfyllningsmängd, se kapitlet Tekniska data. Stäng oljepåfyllningslocket. → Låt motorn vara igång ca 10 minuter. → Kontrollera motoroljenivån.

Kontrollera bränslefiltret

→ Kontrollera om bränslefiltret är smutsigt. Rengör bränslefilter och filterhus vid behov. Byt vid behov ut bränslefiltret.

Byt ut bränslefilter

1 Bensinkran

2 Drivmedelsfilter

Stäng bensinkranen → Skruva loss bränslefiltret och byt ut det.

1 Bensinkran

2 Drivmedelsfilter

MEDDELANDE

Fyll på bränslefiltret med diesel innan det monteras.

→ Skruva på ett nytt bränslefilter. → Dra fast bränslefiltret med ett åtdragningsmoment på 20 Nm. → Öppna bensinkranen.

Töm ur kondensvatten vid vattenavskiljare för dieselbränsle

1 Bensinkran

2 Avskiljarkopp 3 vattenavskiljare. Stäng bensinkranen → Skruva av avskiljarkoppen och töm den. → Skruva fast avskiljarkoppen. → Öppna bensinkranen.

Kontrollera hydrauloljenivån och fyll på hydraulolja

MEDDELANDE

Sopbehållaren får inte vara upplyft.

→ Öppna motorkåpan.

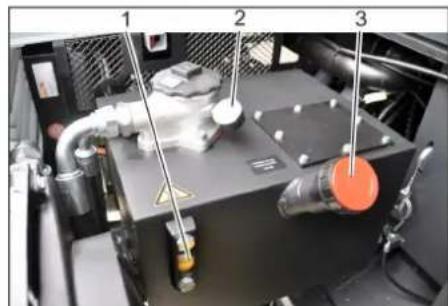

1 Synglas 2 Manometer 3 Förslutningslock, oljepåfyllningsöppning. → Kontrollera nivån på hydrauloljan med hjälp av synglaset. Oljenivån måste ligga mellan "MIN" och "MAX"-markeringarna. Befinner sig oljenivån under "MIN"-markeringen så fyll på hydraulolja. → Skruva bort locket på oljepåfyllningsöppningen. Rengör påfyllningsområdet. Fyll på med hydraulolja. Oljesorter se kapitel Tekniska data. → Skruva på locket på oljepåfyllningsöppningen.

MEDDELANDE

Om manometern visar ett förhöjt hydrauloljetryck måste hydrauloljefiltret bytas ut av Kärcher-kundtjänst.

Kontrollera hydrauliken

MEDDELANDE

Underhållsarbeten på hydraulikanläggningen får endast genomföras av Kärcher kundtjänst.

→ Aktivera parkeringsbromsen. Starta motorn. → Kontrollera samtliga hydraulikslangar och anslutningar avseende täthet.

Kontroll och skötsel av vattenkylaren

Risk för bränn- och skållningsskador.

Låt vattenkylaren svalna i minst 20 minuter. Kontrollera kylvattennivån vid expansionskärlet (vattennivå mellan MIN och MAX). Rengör kylarlameller. Kontrollera tätheten hos kylarslangar och anslutningar. Rengör fläkt.

Inspektera sopvalsen

Starta motorn. Höj sopbehållaren ända till slutposition. Stäng av motorn. Aktivera parkeringsbromsen. Använd säkerhetsstång vid höjdtömning. Ta bort band eller ledningar från sopvalsen. Dra ut säkerhetsstången. Starta motorn. Sänk ner behållaren ända till slutposition. Stäng av motorn.

Byta ut sopvals. Kontrollera och ställa in sopvalsens

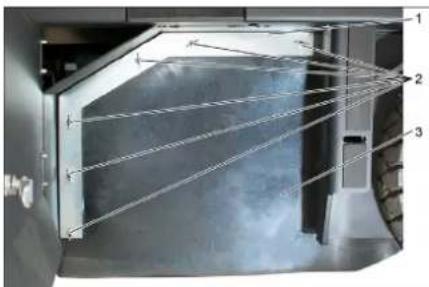

1 Nyckel 2 Sidoskydd. Kör upp sopmaterialbehållaren och säkra med säkerhetsstång. Öppna sidoskydd med nyckel.

1 Hållarbygel 2 Vingmutter 3 Tätning på sidan. Skruva bort vingmuttrar. Ta av hållarbygeln. Skruva loss vingmuttrar på fästplåten till sidopackningen och ta bort plåten. Fäll tätningen utåt. Skruva ur sopvalshållarens fästskruv och fäll ut hållaren. Ta ur sopvalsen.

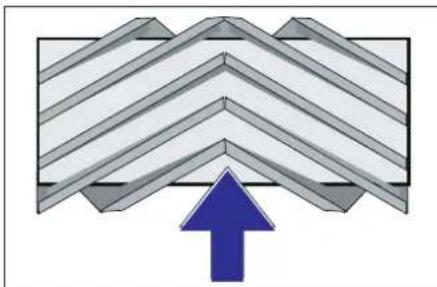

Sopvalsens installationsposition i körriktning (sett ovanifrån). Observera: Beakta borstsatsens position vid installation av en ny sopvals. Montera ny sopvals. Spåren på sopvalsen måste placeras på kammarna på mitt emot liggande arm. Observera: Sopspegeln måste ställas in på nytt efter installation av en ny sopvals.

sopspegel

Kontrollera lufttrycket i däcken. Stäng av sugfläkten. Kör sopmaskinen på ett plant och jämnt underlag som är tydligt täckt med damm eller krita. Sänk ner sopvalsen med manöverspaken och låt den gå i ca 10 sekunder. Lyft upp sopvalsen. Kör maskinen baklänges. Kontrollera resultatet.

Sopytans form ska vara en jämn kvadrat som är mellan 80-85 mm bred. Ställ in sopspegeln

1 Fjäder 2 Inställningsmutter 3 Kontramutter 4 Gångstång. Ställ in sopspegeln genom justering av inställningsskruven. Kontrollera resultatet.

Kontrollera och ställ in sidoborstens sopspegel

Kontrollera lufttrycket i däcken. Lyft sidoborstarna. Kör sopmaskinen på ett plant och jämnt underlag som är tydligt täckt med damm eller krita. Sänk sidoborstarna med manöverspaken och låt dem gå i ca 10 sekunder. Lyft sidoborstarna. Kör maskinen baklänges. Kontrollera resultatet.

Bredden på sopspegeln bör ligga mellan 40-50 mm.

Korrigera sopspegeln med de två inställningsskruvarna. Kontrollera resultatet.

Ställ in sidopackningar

△FARA

Risk för skada!

Sätt alltid säkerhetsstaven på plats när sopmaterialbehållaren är upphöjd. Utför endast säkringen från utanför riskområdet. → Kontrollera lufttrycket i däcken. Kör upp sopbehållaren och säkra med säkringsstag. → Fäll upp säkringsstången för högtömning och stick in den i hållaren (säkrad).

1 Hållare säkringsstång 2 Säkringsstång → Öppna sidoskydd, följ beskrivningen i kapitlet "Byta sopvals". → Lossa 6 vingmuttrar på fästplåten på sidan. → Lossa 3 muttrar (NV 13) på främre fästplåten. Tryck ner sidopackningen (långhål) tills den befinner sig 1 - 3 mm från golvet. → Skruva fast fästplåtarna. Gör om proceduren på andra sidan.

Kontrollera lufttrycket i däcken

Ställ sopmaskinen på ett jämnt underlag. Anslut kontrollaggregatet till däckventilen. → Kontrollera lufttrycket och korrigera vid behov.

Tillåtet lufttryck för däck, se kapitlet Tekniska data.

Rengör dammfilter manuellt

Bär dammskyddsmask vid arbeten på filteranläggningen. Beakta säkerhetsföreskrifterna för arbeten med fint damm. Rengör dammfilter med knappen filter-rengöring. Töm sopbehållaren.

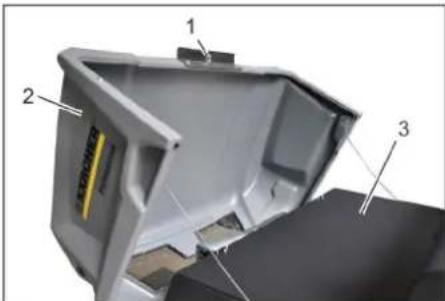

1 Låsning maskinhuv 2 Motorhuv 3 Filterskydd → Öppna spärren genom att skruva ur skruven med stjärngrepp. Fäll maskinhuvens framåt.

1 Förslutning, filterkåpa (2x)

2 Filterskydd → Öppna locket. → Öppna filterskyddet.

1 Tvärsträva 2 Dammfilter → Kontrollera dammfilter, rengör eller byt ut vid behov.

Hänvisning

Endast Karcher kundtjänst får byta ut dammfiltret.

Sätt fast filterskyddet och regla fast detta.

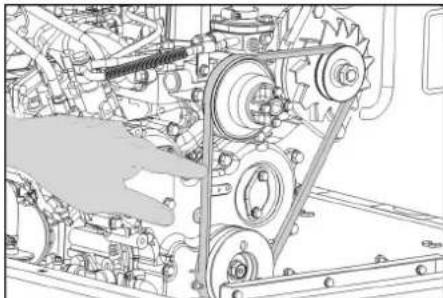

Kontrollera och ställ in drivrem

Drivremmen måste ge efter ca 7-9 mm vid ett tryck på 10 kg

Låt en auktoriserad Karcher-kundtjänst ställa in kilremmens spänning.

Kontrollera och byta luftfilter

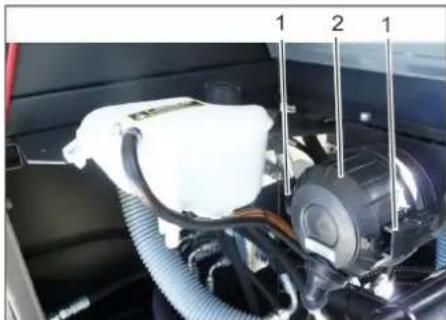

1 Tillslutning 2 Luftfilterhus Ta loss luftfilterhuset. Byt ut luftfilterinsatsen.

Anvisning: Monteringsposition med utblåsöppning neråt (se bild).

Rengör centrifugalkraftsavskiljaren

1 Vingmutter

2 Centrifugalkraftsavskiljare → Skruva loss vingmuttern på centrifugalkraftsavskiljaren. Rengör centrifugalkraftsavskiljaren.

Kontrollera kylvätskenivå

1 Utjämningsbehållare för kylvätskenivå → Kontrollera nivån när motorn är kall. → Kontrollera fyllnadsnivån i utjämningsbehållaren för kylvätska.

Rätt kylvätskenivå måste ligga mellan den övre och den undre markeringen.

Byta ut säkringar

→ Skruva ut den räfflade muttern. → Öppna locket på säkringshållaren. → Kontrollera säkringarna. Byt ut defekta säkringar.

Observera: Använd bara säkringar med samma säkringsvärden.

Observera: Säkringen FU 01 sitter i motorrummet.

FU 01 Huvudsäkring 60 A
FU 02 TutaHydraulojekylare	20 A
FU 03 SäkerhetsreläMultifunktionsindikering	10 A
FU 04 Vamingslampor runt om 5 A
FU 05 SäkerhetsreläTidsfördröjning	25 A
FU 06 HyttbelysningVindrutetorkare	10 A
FU 07 Drivmedelspump 10 A
FU 08 TidreläSateskontakt-brytare	3 A
FU 09 Belysning vänster 7,5 A
FU 10 Belysning höger 7,5 A
FU 11 Arbetsbelysning fram(halvljus)	10 A
FU 12 Skaksystem 25 A
FU 13 Backningssignal 5 A

Ätgärder vid störningar
Störning Åtgård
Maskinen startup inte Ta plats på förarsätet, sässensorn aktiveras
	Für att motorn skunna startas mäste bromspedalen tryckas ned.
	Ladda upp eller byta ut batteriet
	Tanka brändsle, lufta ur brändlesystemet
	Byta bensinfilter
	Bränsledningsystem, kontrollera ansluttingar och forbindelser och reparera vid behov
	Takontakt med Kärcher-kundtjänst
Motorn,går ojemn Rengör luftfiltret	eller byt ut filterinsaten
	Bränsledningsystem, kontrollera ansluttingar och forbindelser och reparera vid behov
	Takontakt med Kärcher-kundtjänst
Motor overhetted Fyll på med kylm	edel
	Spola igenom kylare
	Sträck drivrem
	Takontakt med Kärcher-kundtjänst
Motorn,går, men maskinen körbara längsamt eller inte alls	Lossa parkeringsbromsen
	Ställ gassaken i det främsta laget (högzt varvital).
	Kontrolera om band eller snoren har lindats upp.
	Takontakt med Kärcher-kundtjänst
Pipande ljud i hydrauliken Fyll på hydralikvätsa	hydralikvätsa
	Takontakt med Kärcher-kundtjänst
Borstarna snurrar endast längsamter inte alls	Ställ gassaken i det främsta laget (högzt varvital).
	Kontrolera om band eller snoren har lindats upp.
	Takontakt med Kärcher-kundtjänst
Litten aller ingen sugkraft i borstom-rådet	Kontrolera dammfilter, rengör erller byt ut.
	Takontakt med Kärcher-kundtjänst
Maskinen dammar Ställ in sidopack	ningar
	Starta flåkt
	Kontrolera dammfilter, rengör erller byt ut.
	Byta filterättingar
	Öppna behällarluckan.
	Takontakt med Kärcher-kundtjänst
Sopenheden läter skräp litga Töm	sopbehällaren
	Kontrolera dammfilter, rengör erller byt ut.
	Byta ut sopsvals
	Ställa in sopspegel
	Byt ut tätningsband på sopbehällaren
	Åtgårda blockering på sopsvals
	Öppna behällarluckan.
	Takontakt med Kärcher-kundtjänst
Sopbehällaren lyfts och sänks ej Ställ	säll gassaken i det främsta laget (högzt varvital).
	Takontakt med Kärcher-kundtjänst
Behällarluckan öppnar sig inte Ta	kontakt med Kärcher-kundtjänst
Driftstörningar med hydrauliskt ak-tiverade delar	Takontakt med Kärcher-kundtjänst

Tekniska data
		KM 150/500 R D Classic
Maskindata
Körhastighet, framåt km/h 12
Körhastighet, bakåt km/h 12
Lutningsgrad (max.) % 18
Yteffekt utan sidoborstar m	2/h 14400
Yteffekt med sidoborstar m	2/h 18000
Arbetsbredd utan sidoborstar mm 1200
Arbetsbredd med sidoborstar mm 1500
Skyddssätt dropqvattenskyddad -- IPX 3
Drifttid med full tank h 6,5
Motor
Typ -- YANMAR 3TNV76A
Byggnadssätt -- 3-cylinder-fyrtakts-dieselmotor
CO2-utsläpp enligt mätföfarandet i fördning (EU) 2016/1628 (Steg V) g/kWh	932,0
Kylning	-- Vattenkylning
Vridrikning	-- Motsols:
Borning	mm 70
Avständ	mm 82
Slagvolym	cm³	1116
Oljemängd	I	3,5
Varvatal vid drift	1/min	2500
Maximalt varvatal	1/min	2500
Tomgangsvarvatal	1/min	1300
Effekt max.	kW/PS	15,8 / 21,5
Högsta vridmoment vid 2400-2900 1/min	Nm	84,1
Oljefilter	-- Filterpatron
Uppsugningsluftfilter	-- Invändig filterpatron, utvändig filterpatron
Drivmedelsfilter	-- Filterpatron
Elektrisk anlaggning
Batteri	V, Ah	12, 62
Generator, trefas	V, A	12, 55
Startmotor	-- Elstart
Hydraulisk anlaggning
Oljemängd i den kompletta hydraulikanlaggningen	I	35
Oljemängd i hydrauliktanken	I	28
Oljesorter
Motor (över 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 till 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (under 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	-- HV 46
Sopbehällare
Max avlastningsmöd	mm 1470
Sopbehällarens volym	I	500
Sopvals
Sopvals diameter	mm 380
Sopvalsbredd	mm 1200
Varvatal	1/min	360
Sopspegel	mm 80
Sidoborste
Sidoborste diameter	mm 600
Varvatal (steglöst)	1/min	0 - 54
Däck
Storelekfram	-- 5.00-8 10PR
Storlek bak -- 4.00-8 8PR
Bromsr
Framhjul -- mekanisk
Bakhjul -- hydrostatisk
Filter- ochugsystem
Byggnadssätt -- Fickfilter
Varvital 1/min 2900
Filterya findammfilter m	2	7
Märkundertryckugsystem mbar 18,5
Märkvolymströmugsystem m	3/h 1650
Skaksystem -- Elmotor
Omgivningsförhällanden
Temperatur °C -5 till +40
Luftfuktigkeit, ingen dagning	%	0 - 90
Beräknade värden enligt EN 60335-2-72
Brusnivå
Ljudrycksnivå \( L_{pA} \)	dB(A)	80
Osäkerhet \( K_{pA} \)	dB(A)	3
Ljudteffektsnivå \( L_{WA} + Osäkerhet K_{WA} \)	dB(A)	102
Vibrationsi apparaten
Hand-Arm Vibrationsvärde	\( m/s^2 \)	1,3
Säte	\( m/s^2 \)	1,2
Osäkerhet K	\( m/s^2 \)	0,2
Mätt och vikt
Längd x Bredd x Höjd	mm	2442x1570x1640
Vändningsradie höger	mm	1515
Vändningsradie vänster	mm	1600
Tomvik	kg	1394
Tilläten totalvik	kg	2240
Tilläten axelbelastning fram	kg	1408
Tilläten axelbelastning bak	kg	832
Innehäll drivmedelstank, diesel	l	26
Med reservation für teknskaändringar!

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Sopmaskin med sittmöjlighet

Typ: 1.186-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Tillämpade nationella normer

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 99

Garanterad: 102

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG
