Tuotetyyppi	Dieselkäyttöinen itsekulkeva teollisuusharjakone
Merkki / Malli	Kärcher KM 150500 R D Classic
Mitat (P x L x K)	2442 x 1570 x 1640 mm
Omamassa	1394 kg
Suurin sallittu kokonaismassa	2240 kg
Moottori	Dieselmoottori YANMAR 3TNV76A, 3-sylinterinen, 15,8 kW (21,5 hv)
Polttoainesäiliön tilavuus	26 L (diesel)
Suurin nopeus	12 km/h (eteen- ja taaksepäin)
Suurin sallittu kaltevuus	18 % ajon suuntaan
Harjausleveys	1200 mm (ilman sivuharjoja) / 1500 mm (sivuharjoilla)
Pölysäiliön tilavuus	500 L
Säiliön tyhjennyskorkeus	1470 mm
Suodatusjärjestelmä	Taskusuodatin käsipuhdistuksella, suodatinpinta-ala 7 m²
Renkaiden paine (edessä/takana)	Edessä: 5.00-8 10PR / Takana: 4.00-8 8PR (tarkat arvot katso käsikirjasta)
Akku	12 V, 62 Ah
Melupäästöt	Äänenpainetaso LpA 80 dB(A), LWA 102 dB(A)
Suojausluokka	IPX3
Päivittäinen huolto	Öljyn, polttoaineen, jäähdytysnesteen, rengaspaineiden ja harjojen kulumisen päivittäinen tarkastus
Puhdistus	Älä käytä vesisuihkua tai painepesuria; ulkoinen puhdistus kostealla liinalla ja miedolla pesuaineella; pölysuodatinta ei saa pestä
Turvallisuus	Seisontajarru, istuinkytkin, moottorin pysäytys jos kuljettaja nousee istuimelta, suojaus palovammoilta ja puristumiselta
Varaosat / Korjattavuus	Käytä ainoastaan Kärcherin hyväksymiä lisävarusteita ja varaosia; korjaukset valtuutetun huollon toimesta
Takuu	Takuuehdot maan ja myyjän mukaan; säilytä ostokuitti
Vaatimustenmukaisuusstandardit	EU-direktiivit, standardit EN 60335-1, EN 55012, EN 55014-2

Usein kysytyt kysymykset - KM 150500 R D Classic Kärcher

Kuinka käynnistän harjakoneen?

Istu istuimelle (turvakytkin), kiristä seisontajarru, työnnä moottorin kierrosluvun säädin 1/3 eteenpäin, käännä avain esilämmitysasentoon (kunnes merkkivalo sammuu), sitten asentoon II pitäen jarrupoljinta painettuna. Älä käytä käynnistintä yli 10 sekuntia.

Kuinka tyhjennän pölysäiliön?

Tasaisella alustalla nosta pyörivä harja ja sivuharja, sulje keräimen luukku, nosta sitten pölysäiliö. Aseta ajoneuvo keräimen lähelle, kiristä jarru, avaa luukku tyhjennystä varten, sulje ja laske säiliö.

Mitä polttoainetta käytetään?

Käytä dieselpolttoainetta. Älä koskaan tankkaa suljetussa tilassa, ilman tupakointia tai avotulta. Säiliön tilavuus on 26 litraa.

Mikä on suositeltu huoltoväli?

Päivittäiset tarkastukset: nesteet, paineet, harjojen kuluminen. Viikoittainen huolto: jäähdyttimen ja öljynjäähdyttimen puhdistus. 50 tunnin välein: tyhjennä diesel-erottimen vesi. Suuremmat huollot (250/500/1000 h) on teetettävä Kärcherin huollossa.

Mitä teen, jos moottori ei käynnisty?

Varmista, että istut istuimella, jarrupoljin on painettuna, akku on ladattu, polttoainetta on ja polttoainesuodatin ei ole tukossa. Jos ongelma jatkuu, ota yhteyttä Kärcher-huoltoon.

Kuinka puhdistan pölysuodattimen?

Käytä suodattimen manuaalista puhdistuspainiketta. Vaihda suodatin Kärcher-huollossa. Älä koskaan pese pölysuodatinta.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä kuulosuojaimia (korkea äänitaso). Älä käytä räjähdysvaarallisilla alueilla. Älä harjaa syttyviä nesteitä, reaktiivisia metallipölyjä tai hehkuvia esineitä. Sammuta moottori ja irrota avain ennen huoltoa.

Kuinka säädän harjausjäljen?

Tarkista rengaspaineet, laske pyörivä harja pölyiselle alustalle ja pyöritä sitä 10 sekuntia. Jäljen tulee olla suorakulmio, leveys 80–85 mm. Säädä tarvittaessa säätöruuvia.

Voiko harjakonetta käyttää rinteissä?

Kyllä, mutta kaltevuus saa olla enintään 18 % ajon suuntaan ja 10 % sivusuunnassa. Epävakaalla alustalla kone voi kaatua. Säädä nopeus olosuhteiden mukaan.

Kuinka kuljetan harjakonetta?

Huomioi paino (1394 kg tyhjänä). Sammuta moottori, irrota avain, kiristä seisontajarru. Kiinnitä laite kiinnityspisteisiin (4x) hihnoilla. Käytä killoja pyörien alla. Älä käytä haarukkatrukkia purkamiseen.

KÄYTTÖOHJE KM 150500 R D Classic Kärcher

Laitteen symbolit. FI 1

Ympäristönsuojelu. FI 1

Takuu. FI 1

Varusteet ja varaosat. FI 1

Käyttöohjeessa esiintyvät

symbolit. FI 1

Laitteessa olevat symbolit. FI 1

Käyttötarkoitus. FI 2

Ennakoitavissa oleva vir

heellinen käyttö. FI 2

Sopivat päällysteet. FI 2

Turvaohjeet. FI 2

Käyttöä koskevia turvaohjei

ta. FI 2

Turvaohjeet ajokäytölle. FI 2

Polttomoottorilla varustetut

laitteet .F12

Korkeatyhennyksellavarus

tetut laitteet .F12

Ajajan suojakotla varuste

tut laitteet . FI 2

Turvaohjeet laitteen kuljetta

miseen .F12

Turvaohjeet hoitoa ja huol

toa varten.. FI 3

Toiminta. FI 3

Purkuohjeet FI 3

Ohjaus- ja kaytolaitteet. . . . F1 4

Kuva:Lakaisukone. . . . F14

Ohjauspaneeli . FI 4

Polkimet . FI 4

Virtalukko/toimintopainikkeet . FI 4

Käyttövipu . FI 4

Merkkivalot ja monitoiminäyttö . FI 5

Ennen käyttöönottoa . FI 5

Seisontajarrun lukitus/vapautus . FI 5

Lakaisukoneen liikuttaminen ilman omaa käyttöä . . . FI 5

Lakaisukoneen liikuttaminen omalla käytöllä . FI 5

Käyttöönotto FI 5

Yleisiä ohjeita. . . . . . . FI 5

ilman omaa käyttöä . . . FI 5

Lakaisukoneen liikuttaminen

omalla käytöllä .F15

Käyttöönotto FI 5

Yleisiä ohjeita. . . . . . . F15

Tarkastus- ja huoltotyöt

Tankkaus

Käyttö

Kuljettajan istuimen säätö

Laitteen käynnistys

Laitteen ajaminen

Lakaisukäyttö

Roskasäiliön tyhjennys

Laitteen kytkeminen pois

päältä

Kuljetus

Säilytys

Seisonta-aika

Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen F17

Huoltovälit F17

Huoltotoimenpiteet F17

Häiriöapu F12

Tekniset tiedot F13

EY-vaatimustemukaisuus

vakuutus F14

Lue tämä alkuperäinen ohje ennen laitteen käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyntiliikkeeseen.

Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten.

Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Tästä syystä toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Moottoriöljyä, dieseliä ja bensiiniä ei saa päästää ympäristöön. Suojaa maaperää ja hävitä jäteöljy ympäristöystävällisesti.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

VAARA

Vaaratilanteiden eliminoimiseksi vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

• Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Käyttöohjeessa esiintyvät symbolit

VAARA

Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

VAROITUS

Varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Viittaus mahdollisesti vaaralliseen tilanteeseen, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

	Kuuma pinta aiheuttaa pala-misvaaran! Anna pakoput-ken jäähtyä ennen sen paris-sa työskentelyä.
	Käytä aina tarkoitukseen so-veltuvia käsineitä käyttaes-säsi laitetta.
	Ajoneuvon likkuvien osien välän joutumisen aiheuttama puristuksiinjäämisaara.
	Liikkuvien osien aiheuttama loukkaantumisvaara. Älä ku-rota sisään.
	Palovaara. Älä imuroi mitään palavia tai hehkuvia kohteita.
	Kiinnike dostoketjulle / nosto-piste
0.8 MPa8.0 bar	Rengaspaine (maks.)
	Tunkin asetuskohdat
	Ajoalustan maks. kaltevuus, kun ajetaan roskasäillön ol-lessa nostettuna ylös.
	Aja ajosunnassa olevaannousuja vain, jos nousun kal-tevuus on enintään 18%.
	Vaurioitumisvaara! Älä pese polysuodatin.

Käyttötarkoitus

Lakaisukone on tarkoitettu ammattimaiseen lattia-/maapohjapintojen puhdistamiseen ja esimerkiksi seuraaville käyttöalueille:

Parkkipaikat, tuotantolaitokset, logistiikka-alueet, hotellit, vähittäiskaupat, varastoalueet, jalkakäytävät. Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. Kaikki tästä poikkeava käyttö katsotaan tarkoituksenvastaiseksi. Valmistaja ei vastaa poikkeavasta käytöstä johtuvista vahingoista, riski on yksin käyttäjän. → Laitetta ei saa muuttaa. → Lakaisukone soveltuu vain käyttöohjeessa mainituille päällystepinnoille. Ajo on sallittu vain yrittäjän tai hänen valtuuttamansa koneen käyttöön vapaaksi annetuilla pinnoilla. Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara).

Ennakoitavissa oleva virheellinen käyttö

→ Älä koskaan lakaise/imuroi räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, värin ohennusaineet tai polttoöljyt, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja. → Älä koskaan lakaise/imuroi voimakkaasti emäksisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja. → Älä lakaise/ime mitään palavaa tai hehkuvaa. → Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen. → Laitetta ei saa käyttää suljetuissa tiloissa. → Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty. → Laitteessa ei saa kuljettaa muita henkilöitä käyttäjän lisäksi. → Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua.

Sopivat päällysteet

■ Asfaltti, teollisuuslattia, pinnoittamaton lattia, betoni, kivilaatta

Turvaohjeet

Kuulovammavaara. Laitetta käytettäessä on ehdottomasti käytettävä asianmukaisia kuulonsuojaimia.

Käyttöä koskevia turvaohjeita

Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. → Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.

VAARA

Loukkaantumisvaara!

Älä käytä laitetta ilman putoavilta esineiltä suojaavaa suojakatosta sellaisilla alueilla, joilla on mahdollista, että käyttäjää voi osua putoavia esineitä. Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, säännöksiä ja lakeja. Käyttäjän tulee ennen töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta. Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys! Älä koskaan jätä laitetta valvomatta niin kauan kuin se on kytkettynä päälle. Käyttäjä saa poistua laitteesta vasta, kun avain (Intelligent Key) on poistettu ja laite on varmistettu tahattoman liikkumisen varalta. Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän on oltava valtuutettu kyseisen laitteen käyttöön. Laitetta eivät saa käyttää sellaiset henkilöt (lapset mukaan lukien), joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet. Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

Turvaohjeet ajokäytölle

VAARA

Onnettomuusvaara, loukkaantumisvaara!

Ajonopeus pitää sovittaa kulloisiinkin olosuhteisiin.

Kaatumisvaara suurissa nousuissa.

Aja ajosuunnassa olevia nousuja vain, jos nousun kaltevuus on enintään 18 %. Kaatumisvaara epästabiililla alustalla. Laitetta on liikutettava ainoastaan kiinteällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %.

Polttomoottorilla varustetut laitteet

VAARA

Loukkaantumisvaara!

Pakokaasuaukkoa ei saa peittää tai sulkea. Älä kumarru pakokaasuaukon yläpuolelle äläkä kosketa sitä (palovaara). Älä kosketa käyttömoottoria (palovaara). Pakokaasut ovat myrkyllisiä ja terveydelle vaarallisia, niitä ei saa hengittää. Sammuttamisen jälkeen moottorin jälkikäynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalueesta.

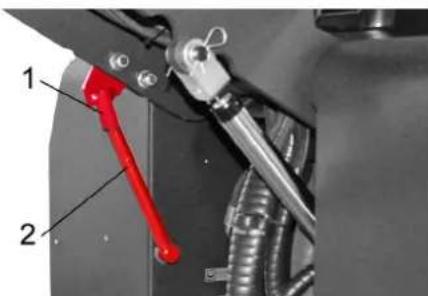

Korkeatyhjennyksellä varustetut laitteet

VAARA

Loukkaantumisvaara!

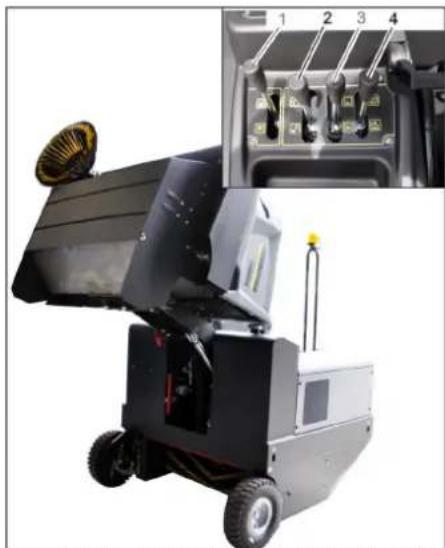

→ Korkeatyhjennyksen yhteydessä roskasäiliö on nostettava kokonaan ylös ja varmistettava.

Ajajan suojakatolla varustetut laitteet

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa suuremmilta putoavilta esineiltä. Mutta se ei suojaa katolleen pyörähtäessä!

Turvaohjeet laitteen kuljettamiseen

Huomioi kuljetettaessa laitteen paino. → Akun kaapelit on irrotettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

Turvaohjeet hoitoa ja huoltoa varten

→ Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. → Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista. Laitteen puhdistukseen ei saa käyttää vesisuihkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). → Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuusmääräykset. Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. Käytä aina tarkoitukseen soveltuvia käsineitä työskennellessäsi laitteella.

Toiminta

Lakaisukone toimii sisäänheittoperiaatteella.

- Pyörivä lakaisutela heittää lian suoraan roskasäiliöön. Sivuharja puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle. - Imupuhallin imuroi hienopölyn pölysuodattimeen.

Purkuohjeet

VAARA

Loukkaantumis- ja vaurioitumisvaara!

Huomioi lastattaessa laitteen paino! Älä käytä haarukkatrukkia, laite saattaa silloin vaurioitua.

Tyhjä paino (ilman lisääasennus-sarjoja)	1394 kg*
* Paino on vielä suurempi, jos lisävaruste-sarjoja on asennettuna.

Käytä lastaamiseen/purkamiseen soveltuvaa rampia tai nosturia! Huomioi ramppia käytettäessä: maavara 70 mm.

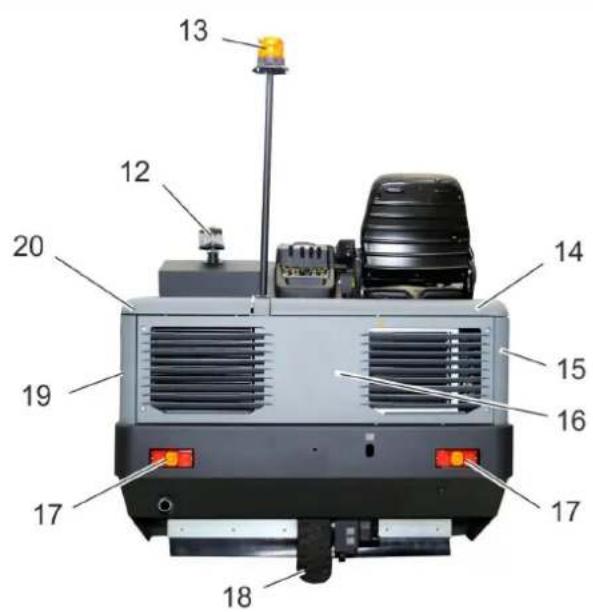

Ohjaus- ja käyttölaitteet

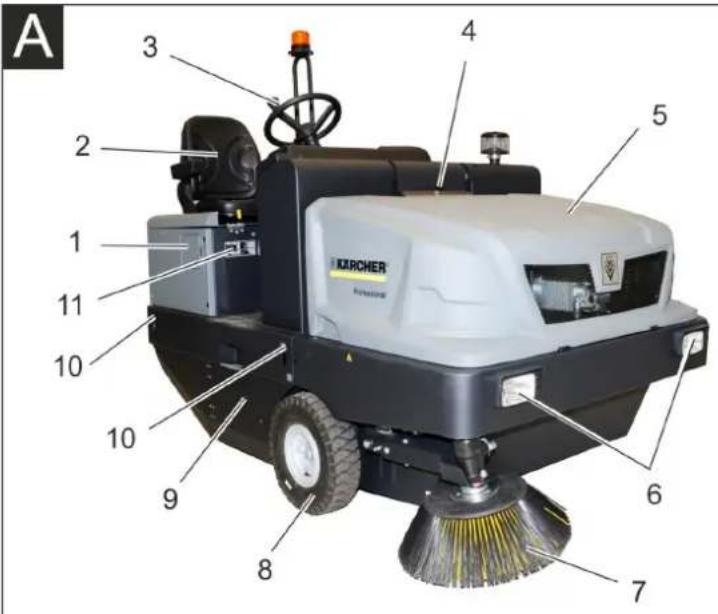

Kuva: Lakaisukone

Kuva A

1 Polttoainetankin tulppa 2 Istuin (istuinkontaktikytkimellä) 3 Ohjauspyörä 4 Laitekannen lukitus 5 Polysuoja 6 Työvalaistus edessä (optio) 7 Sivuharja, oikea 8 Etupyörä 9 Lakaisutela 10 Kiinnityspisteet (4x) 11 Typpikilpi 12 Keskipakoiserotin 13 Pyörivä varoitusvalo 14 Oikeanpuolen suojakansi 15 Peite, oikea 16 Takaosan verhous 17 Työvalaistus takana (optio) 18 Takapyörä 19 Peite, vasen 20 Vasen suojakansi (konepelti)

Valinnainen varustelu

Ajajan suojakatto 2.851-686.0
Työvalaistus 2.852-082.0
Sivuharja, vasen 2.851-274.0

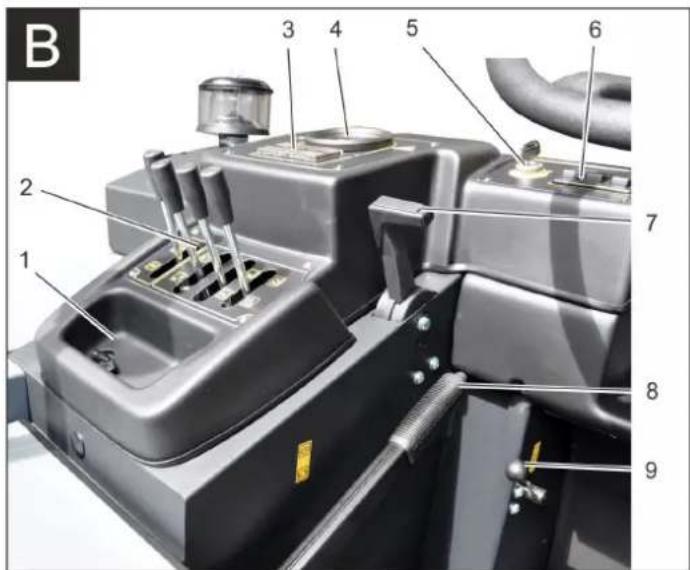

Ohjauspaneeli

Kuva B

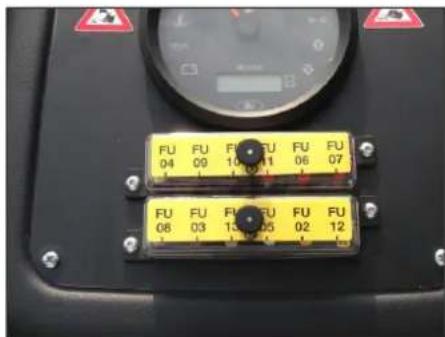

1 Säilytyspaikka 2 Käyttövipu 3 Sulakkeet 4 Merkkivalot ja monitoiminäyttö 5 Virtalukko 6 Toimintopainikkeet 7 Moottorin kierrosluvun säätö, kaasuvipu 8 Seisontajarru 9 Puhallinvipu

Polkimet

Kuva C

1 Jarrupoljin 2 Ajopoljin eteen-/taaksepäin

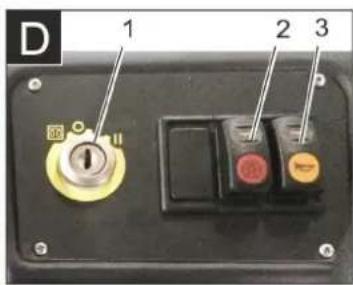

Virtalukko/toimintopainikkeet

Kuva D

1 Käynnistysavain Hehkutuskierukkasymboli: Esihehkutus Asento 0: Moottorin sammutus Asento 1: Sytytys päälle Asento 2: Moottorin käynnistys 2 Suodattimen puhdistus 3 Äänitorvi

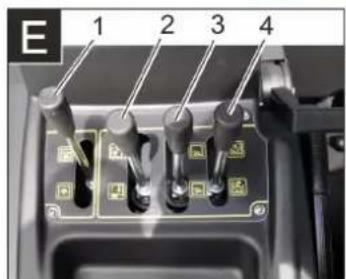

Käyttövipu

Kuva

1 Käyttövipu lakaisutela 2 Käyttövipu roskasäiliö 3 Käyttövipu sivuharja 4 Käyttövipu säiliön kansi

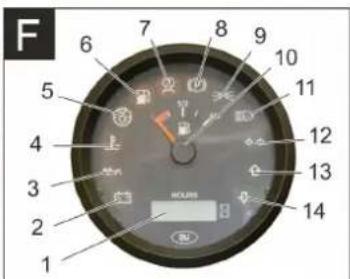

Merkkivalot ja monitoiminäyttö

Kuva

1 Käyttötuntilaskin 2 Latauksen varoitusvalo 3 Öljynpaineen varoitusvalo 4 Jäähdytysveden lämpötilan varoitusvalo 5 Moottorin imuilma 6 Polttoainemäärän varoitusvalo 7 Esihehkutuksen merkkivalo 8 Merkkivalo (ei liitetty) 9 Seisontavalon/lähivalon merkkivalo (valinnainen) 10 Polttoainemittari 11 Ei toimintoa, palaa vain moottoria käynnistettäessä (itsetestaus) 12 Ilman toimintoa 13 Ilman toimintoa 14 Ilman toimintoa

Ennen käyttöönottoa

Seisontajarrun lukitus/vapautus

→ Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna. → Seisontajarrun lukitus, pidä tällöin jarrupoljin painettuna.

Lakaisukoneen liikuttaminen ilman omaa käyttöä

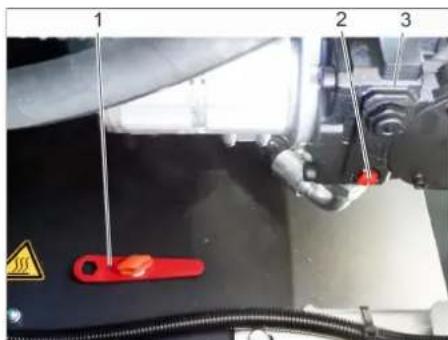

Lakaisukoneen liikuttaminen omalla käytöllä

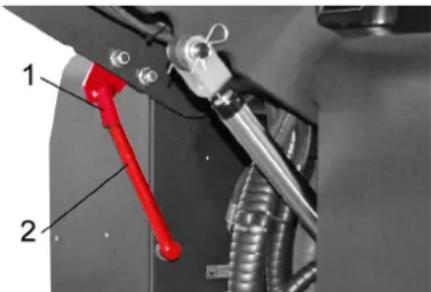

1 Erikoistyökalu 2 Vapaakäynnin ruuvi 3 Hydraulipumppu Avaa moottoripeite. Käännä hydraulikkapumpun vapaakäyntiruuvia (punainen) 180° -astetta vastapäivään.

Käytä erikoistyökalua.

HUOMAUTUS

Erityistyökalu (punainen ruuvitaltta) on pidikkeessään ajoneuvon rungossa vapaakäyntivivun vieressä.

VARO

Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h.

→ Kierrä hydraulipumpun vapaakäyntiruuvia siirtämisen jälkeen takaisin myötäpäivään vasteseen asti.

→ Kierrä hydraulipumpun vapaakäyntiruuvia siirtämisen jälkeen takaisin myötäpäivään vasteseen asti. Käytä erityistyökalua.

Käyttöönotto

Yleisiä ohjeita

Lue ennen käyttöönottoa moottorinvalmistajan käyttöohjeet ja huomioi erityisesti turvaohjeet. Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

Päivittäin ennen käyttöönottoa

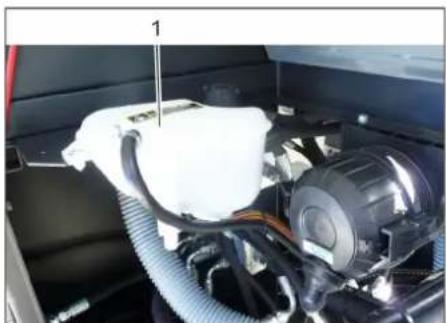

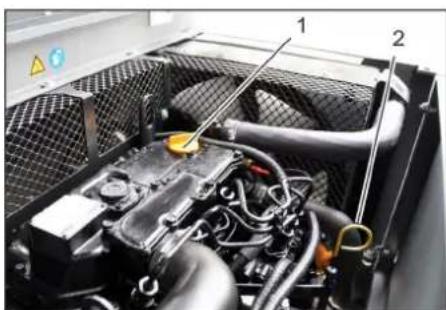

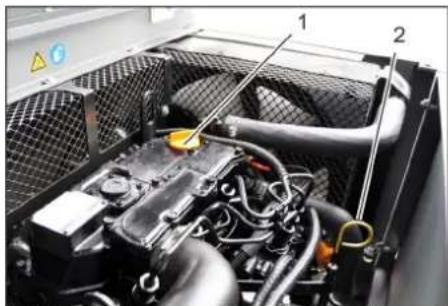

Tarkasta polttoainesäiliön täyttötaso. Tarkasta moottorin öljytaso. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. Tarkasta renkaiden ilmanpaine. → Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. Tarkasta, onko pyöriin kietoutunut nauhoja. → Tarkasta keskipakoiserotin ja ilmansuodatin, puhdista tarvittaessa. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta laite mahdollisten vahingoittumien varalta. Puhdista pölysuodatin painamalla suodatinpuhdistuspainiketta.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Tankkaus

VAARA

Räjähdysvaara!

Laitteessa saa käyttää ainoastaan käyttöohjeessa ilmoitettua polttoainetta. Älä tankkaa suljetuissa tiloissa. Tupakointi ja avotulen käyttö ovat kiellettyjä. Varo, että polttoaine ei pääse kuumille pinnoille. Tarkasta polttoaineen määrä polttoainemittarista. Sammuta moottori. Avaa polttoainesäiliön kansi. Tankkaa dieselpolttoainetta. Pyyhi ylivuotanut polttoaine pois ja sulje polttoainesäiliön kansi.

Käyttö

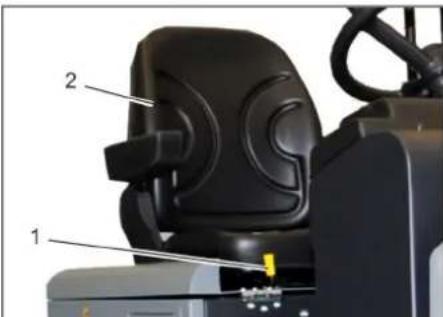

Kuljettajan istuimen säätö

1 Istuimen säätövipu 2 Kuljettajan istuin Vedä istuimen säätövipu ulos. Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu.

Laitteen käynnistys

Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä.

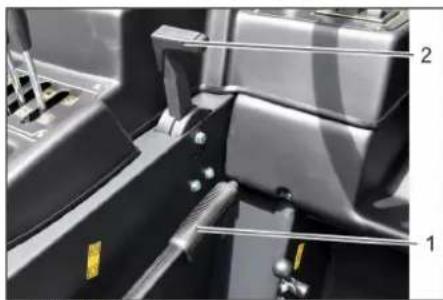

1 Seisontajarru 2 Moottorin kierrosluvunsäätö Mene istumaan kuljettajan istuimelle. Lukitse seisontajarru. Työnnä moottorin kierrosluvun säätöä 1/3 eteenpäin.

Esihehkutus

Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon "Esihehkutus". Esilämmityslamppuun tulee valo.

Moottorin käynnistys

Jotta moottorin voi käynnistää, jarrupolkimen tulee olla painettuna. Kun esilämmityslamppu sammuu, käännä virta-avain asentoon. Kun laite on käynnistetty, päästä virta-avain irti.

Huomautus: Älä koskaan käytä käynnistintä pidempään kuin 10 sekuntia. Ennen käynnistimen käyttämistä uudelleen, odota vähintään 10 sekuntia.

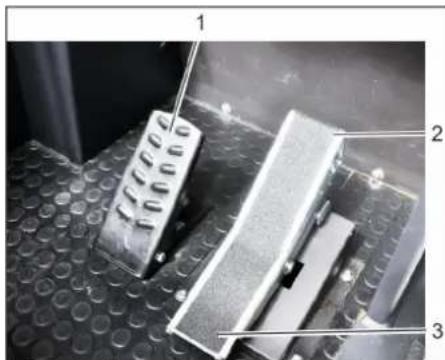

Laitteen ajaminen

1 Jarrupoljin 2 Ajopoljin "eteenpäin" 3 Ajopoljin "taaksepäin" Työnnä moottorin kierroslukusäädin aivan eteen (käyttökierrosluku). Paina jarrupoljinta ja pidä painettuna. Irrota seisontajarru.

Ajaminen eteenpäin

Paina hitaasti ajopoljinta "eteenpäin".

Ajaminen taaksepäin

VAARA

Loukkaantumisvaara!

→ Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaessa avustajaa.

Paina hitaasti ajopoljinta "taaksepäin".

Ajaminen

Ajonopeus on säädettävissä portaattomasti ajopolkimilla. Vältä polkimen nykäyksellistä käyttämistä, koska hydraulilaitteisto voi siitä vaurioitua. → Tehon alentuessa nousuissa on ajopoljinta päästettävä hieman ylöspäin.

Jarrutus

Päästä ajopoljin vapaaksi, laite jarruttaa itsenäisesti ja pysähtyy.

Huomautus: Jarrutusvaikutusta voi tehostaa painamalla jarrupoljinta.

Ajaminen esteiden yli

Ajaminen enintään 70 mm korkuisten kiinteiden esteiden yli:

→ aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: → ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

VARO

Alakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, sillä ne voivat johtaa lakaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus on sovitettava olosuhteiden mukaiseksi.

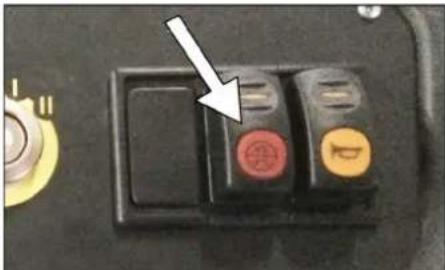

Huomautus: Polysuodatin on puhdistettava käytön aikana säännöllisin väliajoin.

Huomautus: Jos hienopölyalueella suoritetaan useammin töitä, suodatin pitää puhdistaa useammin.

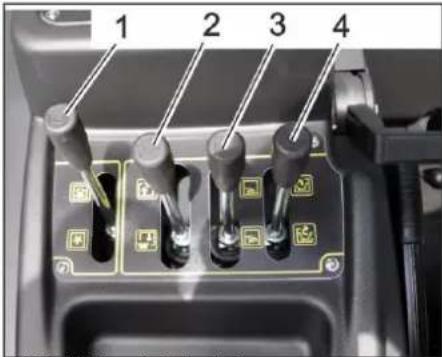

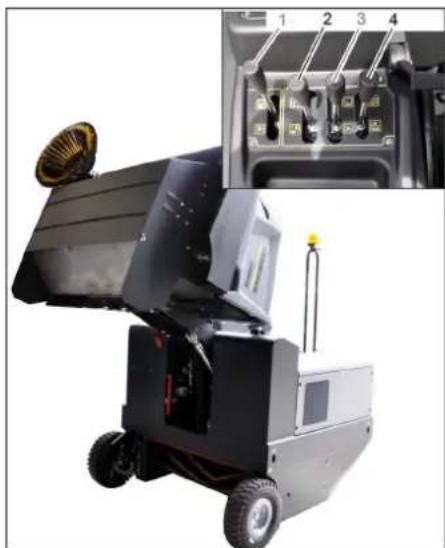

Käyttövipu

1 Käyttövipu lakaisutela 2 Käyttövipu roskasäiliö 3 Käyttövipu sivuharja 4 Käyttövipu säiliönkansi

Käyttövipu lakaisutela

Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. Käyttövipu lakaisutela (1) taakse: Lakaisutela nousee ylös.

Käyttövipu roskasäiliö

Käyttövipu roskasäiliö (2) eteen: Roskasäiliö laskeutuu alas. Käyttövipu roskasäiliö (2) taakse: Roskasäiliö nousee ylös.

Käyttövipu sivuharja

Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas. Käyttövipu sivuharja (3) taakse: Sivuharja nousee ylös.

Käyttövipu säiliönkansi

Käyttövipu säiliönkansi (4) eteen: Roskasäiliön säiliönkansi avautuu. Käyttövipu säiliönkansi (4) taakse: Roskasäiliön säiliönkansi sulkeutuu.

Kuivan pohjan lakaiseminen

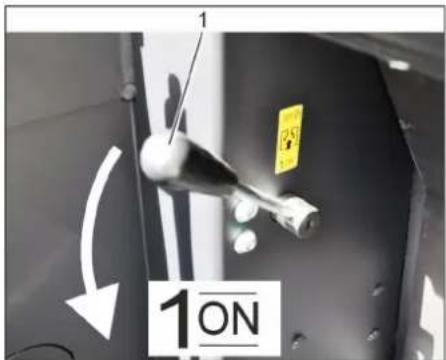

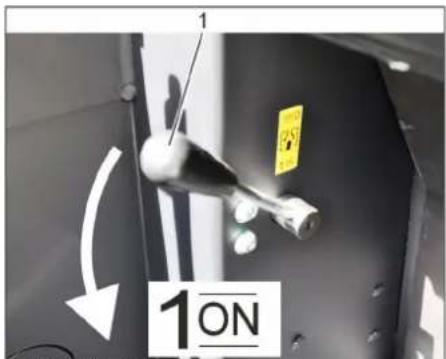

1 Puhallinvipu päälle/pois

Käynnistä imuturbiini. Pintoja puhdistettaessa: Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu. Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas.

Kostean tai märän pohjan lakaiseminen

→ Sammuta imuturbiini. Pintoja puhdistettaessa: Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu. → Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas.

Roskasäiliön tyhjennys

VAARA

Loukkaantumisvaara!

Tyhjennysvaiheen aikana roskasäiliön kippausalueella ei saa oleskella henkilöitä eikä eläimiä.

VAARA

Puristumisvaara!

VAARA

→ Älä koskaan tartu tyhjennysmekaniikan tankostoon. Älä oleskele ylösnostetun säiliön alla. Kaatumisvaara! → Pysäytä laite tyhjennysvaiheen ajaksi tasaiselle pinnalle.

HUOMIO

Loukkaantumis- ja vaurioitumisvaara! On mahdollista, että pyörivästä lakaisutelasta sinkoaa kiviä tyhjennysvaiheen aikana.

Kohota lakaisutelaa ja sivuharjaa käyttövivuilla työntämällä käyttövivut (1 ja 3) taakse. Sulje säiliön kansi työntämällä käyttövipu (4) taakse. Nosta roskasäiliö työntämällä käyttövipu roskasäiliö (2) taakse. Aja hitaasti roskien koontisäiliölle. Lukitse seisontajarru. Avaa säiliön kansi painamalla käyttövipu säiliön kansi (4) eteen ja tyhjennä roskasäiliö. Sulje säiliön kansi vetämällä käyttövipua säiliön kansi (4) taakse, kunnes se on kipattu sisään päätyasentoon asti. Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. Laske roskasäiliö alas päätyasentoon asti työntämällä käyttövipu roskasäiliö (2) eteen.

Laitteen kytkeminen pois päältä

Kohota lakaisutelaa ja sivuharjaa käyttövivuilla työntämällä käyttövivut (1 ja 3) taakse. Sulje säiliön kansi työntämällä käyttövipu (4) taakse. Vedä moottorin kierrosluvunsäädin aivan taakse. Paina jarrupoljinta ja pidä painettuna. Lukitse seisontajarru. Kierrä virta-avain asentoon "0" ja vedä avain irti.

Kuljetus

VAARA

Loukkaantumis- ja vaurioitumisvaara!

Huomioi kuljetettaessa laitteen paino. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla. Varmista laite renkaiden kohdalta kilojen avulla. Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

Säilytys

VAARA

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Seisonta-aika

Jos lakaisukonetta ei käytetä pitempään aikaan, huomioi seuraavat kohdat:

Pysäytä lakaisukone tasaiselle pinnalle. Nosta sivuharja ja lakaisutela ylös, jotta harjakset eivät vahingoitu. Sulje säiliön kansi. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. Varmista, että lakaisukone pysyy paikoillaan. Vaihda moottoriöljy uuteen. Jos odotettavissa on pakkasta, päästä jäähdytysvesi pois tai tarkasta, onko jäähdytysvedessä tarpeeksi jäätymisenestoainetta. Puhdista lakaisukone sisä- ja ulkopuolelta. Irrota akun liittimet. Lataa akku sekä suorita lataus sen jälkeen aina n. 2 kuukauden välein. Peitä akku ja suojaa oikosululta.

Hoito ja huolto

Yleisiä ohjeita

VARO

Vaurioitumisvaara!

Älä pese polvisuodatinta. Laitteen korjaustoimenpiteitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassa olevat turvallisuusmääräykset. Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä. Pysäytä kone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru.

Puhdistaminen

VARO

Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesisuihkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

Laitteen sisäpuhdistus

VAARA

Loukkaantumisvaara!

Käytä pölynsuojamaskia ja suojalaseja. Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla.

Laitteen ulkoinen puhdistus

Puhdista laite kostealla, miedolla pesuliuoksella kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan.

Asiakkaan suorittama huolto

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Karcher-myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

Tarkasta polttoainesäiliön täyttötaso. Tarkasta moottorin öljytaso. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. Tarkasta renkaiden ilmanpaine. Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. Polttoainesuodatin tarkastetaan. Tarkasta keskipakoiserotin ja ilmansuodatin, puhdista tarvittaessa. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittumien varalta.

Viikoittainen huolto:

Puhdista vesijäähdytin. Puhdista hydrauliikkaöljyn jäähdytin. Tarkasta hydrauliikkalaitteisto. Tarkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta ja voitele säiliön kansi.

Huolto 50 käyttötunnin välein:

Päästä vesi pois diesel-polttoaineen vedenerottimesta.

Huolto kulumisen jälkeen:

Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huoltotyöt.

Asiakaspalvelun suorittama huolto

Huolto 50 käyttötunnin jälkeen:

Anna asiakaspalvelun suorittaa laitteen ensimmäinen huolto tarkastuslistan mukaisesti.

Huolto 250/500/1000/1500/2000 käyttötunnin jälkeen:

Anna asiakaspalvelun suorittaa laitteen huolto tarkastuslistan mukaisesti.

Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher-asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru.

Yleiset turvaohjeet

VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuolelta.

1 Varmistustangon pidike 2 Varmistustanko. Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

Huolehdi, ettei moottoriöljä, polttööljä, dieselii tai bensi-niä pääse valumaan luontoon. Suojaa pohja ja havitä jäteöljy ympäristöystävällisesti.

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

i	Huomioi ohejet, jotka ovat akun pääällä, käytööhjeessa ja ajoneuvon käytööhjeessa!

Käytä silmäsuojustaa

Pidä lapset loitolla haposta ja akuista!

Rajahdysvaara!

Avotuli, kipināt ja tupakointi kielletty!

Syopymisvaara!

+

Ensiapu!

!

Varoitus!

	Hävittäminen!
Pb	Älä heitä akkua jäteastiaan!

VAARA

Räjähdysvaara!

Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.

VAARA

Rajähdysvaara!

→ Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.

VAARA

Loukkaantumisvaara!

→ Älä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt.

VAARA

Palo- ja räjähdysvaara!

→ Tupakointi ja avotulen käyttö ovat kiellettyjä. → Tilojen, joissa akkuja ladataan, on oltava kunnolla tuuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

VAARA

Syöpymisvaara!

Huuhtele happoroiskeet silmistä tai iholta runsaalla puhtaalla vedellä. Mene sen jälkeen välittömästi lääkärin hoidettavaksi. Pese happoroiskeen saaneet vaatteet vedellä.

Akun asennus ja liitäntä

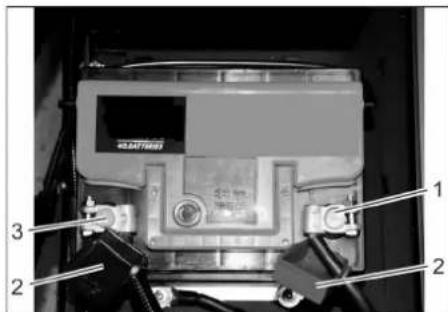

1 Plusnapa

2 Napasuojus

3 Miinusnapa

Aseta akku jalustaan. → Ruuvaa jalusta kiinni akun pohjaan. → Liitä palitiini (punainen kaapeli) plus-napaan (+). → Liitä palitiini miinusnapaan (-). → Asenna napojen suojat paikalleen. Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuojarasvalla.

Tarkasta ja korjaa akun nestetaso

VARO

Vaurioitumisvaara!

→ Tarkasta säännöllisesti hapolla täytettyjen akkujen nestetaso. Kierrä kaikki kennokannet ulos. Ota joka kennosta näyte happomittarilla.

Täyteen ladatun akun akkuhapon ominaispainon tulee 20 °C lämpötilassa olla 1,28 kg/l. Osittain purkautuneen akun akkuhapon ominaispaino on välillä 1,00 - 1,28 kg/l. Hapon ominaispainon tulee kaikissa kennoissa olla sama. → Happonäyte palautetaan omaan kennoonsa. → Jos nestetaso on liian alhainen, lisää tislattua vettä merkintään asti kennoihin. → Lataa akku. Kierrä kennokannet sisään.

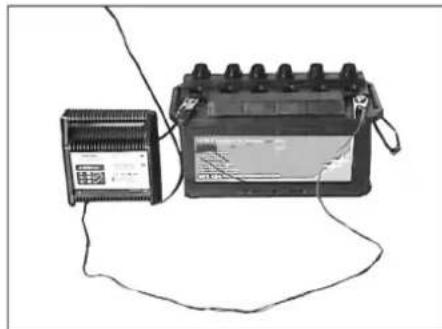

Akun lataaminen

VAARA

Loukkaantumisvaara!

Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttöohjetta.

VAARA

Vaurioitumisvaara!

→ Lataa akkua vain soveltuvalla latauslaitteella.

Kierrä kaikki kennokannet ulos. (vain vähähuoltoisissa akuissa) → Liitä latauslaitteen plusnapakaapeli akun plusnapaliitäntään. → Liitä latauslaitteen miinusnapakaapeli akun miinusnapaliitäntään. → Liitä virtapistoke ja kytke latauslaite päälle. → Lataa akku mahdollisimman pienellä latausvirralla. → Kun akku on ladattu, irrota laturi ensin verkosta ja sitten akusta. → Kierrä kennokannet sisään. (vain vähähuoltoisissa akuissa)

Akun poistaminen

Irrota napaliitin miinusnavasta (-). Irrota napaliitin plusnavasta (+). Irrota akun pohjan kiinnittimet. Nosta akku kannattimestaan. Hävitä käytetty akku voimassa olevien määräysten mukaisesti.

Moottorin öljytason tarkastus ja öljyn lisääminen

VAARA

Palovammavaara!

Anna moottorin jäähtyä. Tarkasta moottorin öljytaso aikaisintaan 5 minuuttia moottorin sammuttamisen jälkeen.

1 Öljyntäyttöaukon tulppa (moottori)

2 Öljynmittaustikku

Vedä öljynmittatikku ulos. Pyyhi öljynmittatikku puhtaaksi ja työnnä se taas sisään. Vedä öljynmittatikku ulos. Lue öljymäärä. Työnnä mittatikku jälleen sisään.

• Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä.
• Jos öljyn pinta on "MIN"-merkin alapuolella, moottoriöljyä on lisättävä.
• Älä täytä öljyä yli "MAX"-merkin.

→ Poista kiertämälli täyttöaukon tulppa. → Lisää moottoriöljyä.

Katso öljylaatu luvusta Tekniset tiedot.

→ Kierrä tulppa takaisin paikalleen. → Odota vähintään 5 minuuttia. Tarkasta moottorin öljytaso.

Moottoriöljyn ja öljysuodattimen vaihtaminen

VARO

Kuuman moottoriöljyn aiheuttama palovammavaara!

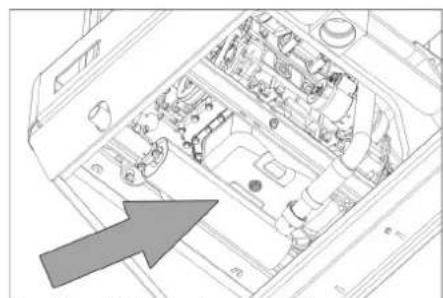

→ Anna moottorin jäähtyä. → Varaa moottoriöljylle vähintään 6 litran vetoinen keruuastia. → Anna moottorin jäähtyä.

→ Kierrä öljynlaskutulppa ulos. → Poista kiertämälli täyttöaukon tulppa. → Laske öljy ulos.

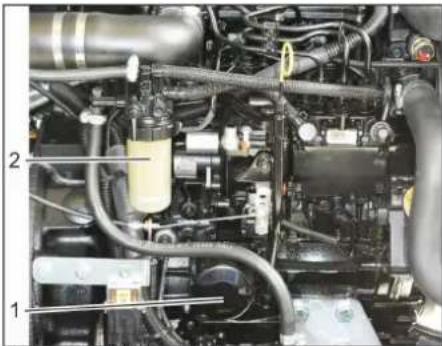

1 Moottoriöljysuodatin 2 Polttoainesuodatin

→ Kierrä öljysuodatin irti. Puhdista vastakappale ja tiivistepinnat. Sivele uuden öljysuodattimen tiiviste öljyllä ennen paikoilleen asentamista. → Asenna öljysuodatin paikalleen ja kiristä käsitiukkuuteen. → Kierrä öljynpoistotulppa uuden tiivisteen kanssa paikalleen. Kiristysmomentti: 25 Nm → Lisää moottoriöljyä. Katso öljylaatu ja täyttömäärä luvusta Tekniset tiedot. → Kierrä tulppa takaisin paikalleen. → Anna moottorin käydä n. 10 sekunnin ajan. Tarkasta moottorin öljytaso.

Polttoainesuodattimen tarkastus

→ Tarkasta polttoainesuodattimen likaantuneisuus. Puhdista polttoainesuodatin ja suodatinkotelo tarvittaessa, vaihda polttoainesuodatin tarvittaessa.

Polttoainesuodattimen vaihto

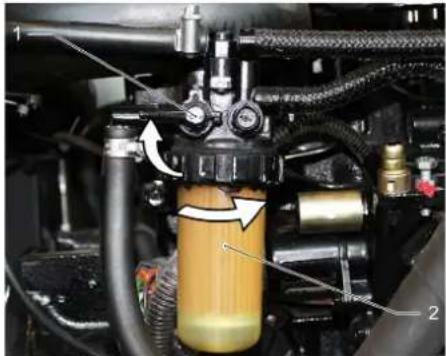

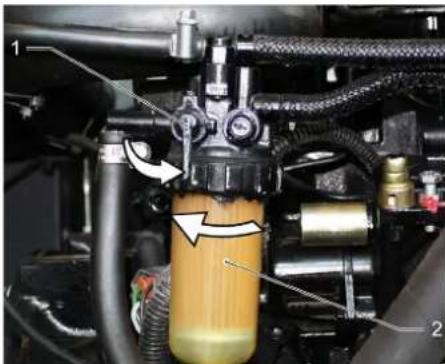

1 Polttoainehana 2 Polttoainesuodatin

→ Sulje polttoainehana. → Kierrä polttoainesuodatin irti ja vaihda toiseen.

1 Polttoainehana 2 Polttoainesuodatin

HUOMAUTUS

Täytä polttoainesuodatin Diesel-polttoaineella ennen kiinnittämistä.

→ Kierrä uusi polttoainesuodatin paikalleen. → Kiristä polttoainesuodatin 20 Nm vääntömomenttiin. Avaa polttoainehana.

Päästä kondenssivesi pois dieselpolttoaineen vedenerottimesta

1 Polttoainehana 2 Erotinkuppi 3 Vedenerotin

→ Sulje polttoainehana. → Kierrä erotinkuppi irti ja tyhjennä. Kierrä erotinkuppi paikalleen. → Avaa polttoainehana.

Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen

HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

→ Avaa moottoripeite.

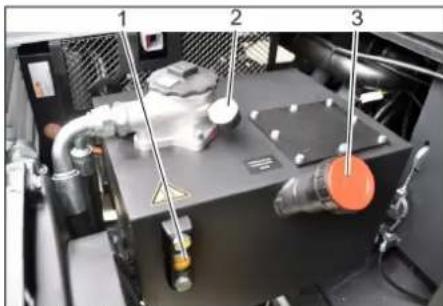

1 Tarkastuslasi 2 Painemittari

3 Sulkutulppa, öljyntäyttöaukko

→ Tarkasta hydrauliöljyn määrä mittalasista. - Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä. - Jos öljyn pinta on "MIN"-merkin alapuolella, hydrauliöljyä on lisättävä. → Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. → Lisää hydrauliöljyä. Katso öljylaatu luvusta Tekniset tiedot. → Kierrä öljyntäyttöaukon tulppa takaisin paikalleen.

HUOMAUTUS

Jos painemittari osoittaa hydraulijlyn paineen kohonneen, Karcher-asiakaspalvelun tulee antaa vaihtaa hydraulijlyn suodatin.

Hydraulikkalaitteiston tarkastaminen HUOMAUTUS

Hydraulikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu.

Lukitse seisontajarru. Käynnistä moottori. → Tarkasta kaikkien hydraulikkaletkujen ja liitosten tiiviys.

Vesijaahydttimen tarkastaminen ja huoIto

VAARA

Palovamma- ja polttovammavaara!

→ Anna vesijaahydttimen jähtya vahintaän 20 minuuttia. Tarkasta jaahdytysveden märä tasaussaillioSS (vedenpinta MIN- ja MAX-merkkien valiss). Puhdistajahdytinlamellit. Tarkasta kaikkien jähdytinletkujen ja liitosten tiiviys. Puhdistatuuletin,

Lakaisutelan tarkastus

Käynnistà moottori. Nosta roskasailio ylos paatyasentoon asti. → Sammuta moottori. Lukitse seisontajarru. → Aseta varmistustanko varmistusasentoon korkeatyhennysta tehtaaessa. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin, Käynistä moottori. → Laske roskasaiio alas paatyasentoon asti. → Sammuta moottori.

Lakaisutelan vaihto

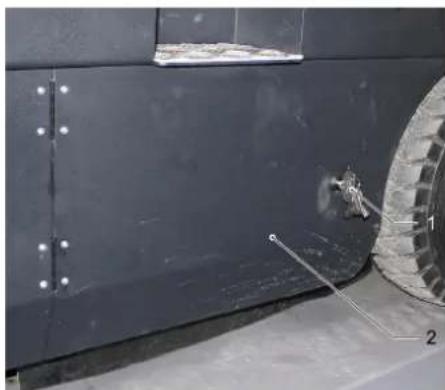

1 Avain 2 Sivuverhous

Aja roskasällö yös ja tue varmistustangolla. Avaa sivupeite avaimella.

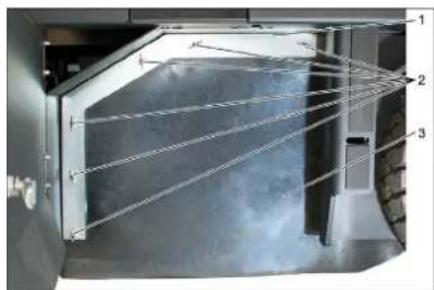

1 Kiinnityssanka 2 Sijpimutteri 3 Sivutiiviste Irrota siipimutterit. → Poista kiinntyssanka. → Kierra sivutiivisteen kiinnityspellin siipimutterit irda ja poista kiinnityspelti. Käannà sivutiiiviste ulos. → Kierra lakaisutelan kannattemi kiinnitysruuvi irtja kannn Kannatin ulos. → Poista lakaisutela.

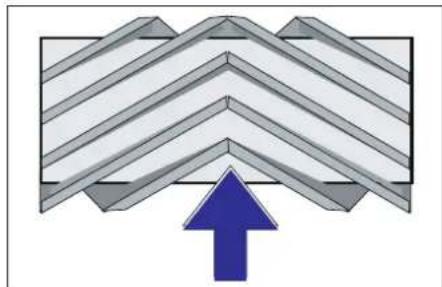

Lakaisutelan asennusasento ajosuuntaan nahden (ylhälta katsottuna)

Huomautus: Kun asennat uutta lakaisutelaa paikalleen, huomioi harjassarjan oikea sijainti.

Asenna uusi lakaisutela paikalleen. Lakaisutelan urat tulee pistää vastapuolen telankannattimen vääntönokkiin.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

Lakaisutelan lakaisupeilin tarkastus ja säätö

→ Tarkasta renkaiden ilmanpaine. Pysäytä imupuhallin. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske lakaisutela käyttövivulla alas ja anna käydä (n. 10 sekuntia). Nosta lakaisutela. Aja laite taaksepäin pois. → Tarkasta lakaisupeili.

Lakaisupeilin muodon tulee olla tasasivuinen suorakulmio, jonka leveys on 80-85 mm.

Säädä lakaisupeilit

1 Jousi 2 Säätömutteri 3 Vastamutteri 4 Kierretanko Säädä lakaisupeilin muotoa lakaisutelan säätöruuvilla. Tarkasta lakaisupeili.

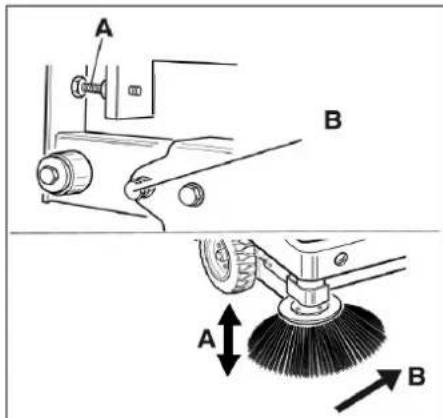

Sivuharjan lakaisupeilin tarkastus ja säätö

→ Tarkasta renkaiden ilmanpaine. Nosta sivuharjat ylös. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske sivuharja käyttövivulla ja anna sen olla toiminnassa noin 10 sekuntia. Nosta sivuharjat ylös. Aja laite taaksepäin pois. Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili.

Säädä sivutiivisteet

VAARA

Loukkaantumisvaara!

Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Tee varmistus vain vaara-alueen ulkopuolelta. Tarkasta renkaiden ilmanpaine. Aja roskasäiliö ylös ja varmista varmistustangolla. Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

1 Varmistustangon pidike 2 Varmistustanko. Avaa sivusuojaus kuten kohdassa "Lakaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1 - 3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivulla.

Renkaiden ilmanpaineen tarkastus

Pysäytä lakaisukone tasaiselle pinnalle. Liitä ilmanpaineen tarkastuslaite rengasventtiiliin. Tarkasta ilmanpaine, tarvittaessa korjaa paine. Sallittu rengaspaine, katso lukua Tekniset tiedot.

Polysuodattimen puhdistus käsin

Manuaalisen suodattimen puhdistuksen kytkeminen päälle.

Polysuodattimen tarkastus/vaihto

VAROITUS

Loukkaantumisvaara!

Käytä polysuojamaskia, kun teet suodatinjärjestelmään kohdistuvia töitä. Noudata hienopölyn käsittelyä koskevia turvallisuusmääräyksiä. Puhdista polysuodatin painamalla suodatinpuhdistuspainiketta. Tyhjennä roskasäiliö.

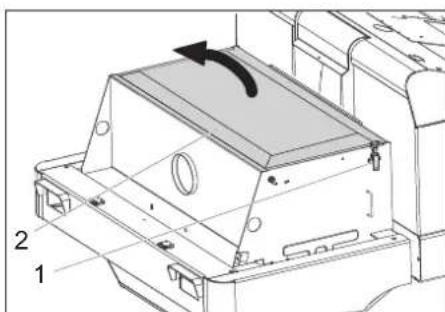

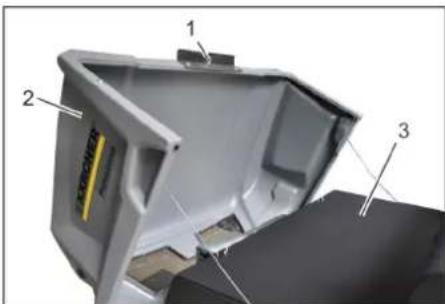

1 Laitekannen lukitus 2 Pölysuoja 3 Suodattimen kansi. Avaa lukitus, tee se kiertämällä tähtikahvaruuvi ulos. Käännä laitekupu eteenpäin.

1 Lukitus, suodatinpeite (2x)

2 Suodattimen kansi

Avaa lukitus. Avaa suodattimen kansi.

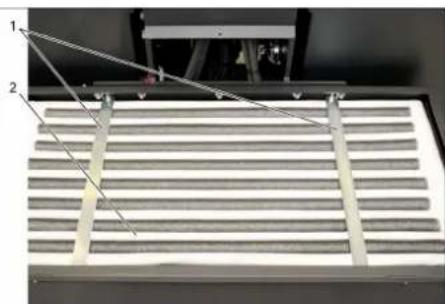

1 Poikittaistuet 2 Polysuodatin. Tarkasta polysuodatin, puhdista tai vaihda tarvittaessa.

Huomautus

Polysuodattimen vaihtamisen saa suorittaa vain Karcher-asiakaspalvelu. Aseta suodattimen kansi paikalleen ja lukitse se.

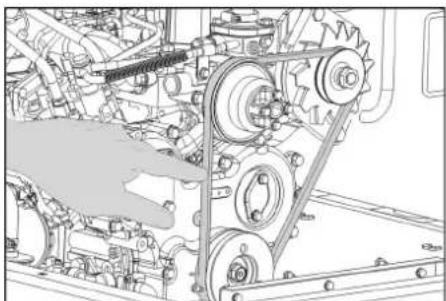

Tarkasta ja säädä kiilahihnat.

Kiilahihnan pitää 10 kg voimalla painettaessa joustaa n. 7-9 mm.

Anna valtuutetun asiakaspalvelun säätää kiilahihnan kireys.

Ilmansuodattimen tarkastus ja vaihto

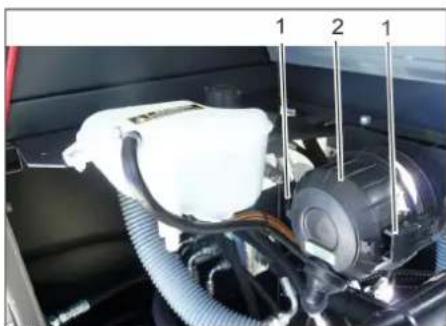

1 Lukitus

2 Ilmansuodatinkotelo

Poista ilmansuodattimen kotelo. Vaihda ilmansuodatinpanos.

Huomautus: Asennusasento ulospuhallusaukko alaspäin (katso kuvaa).

Keskipakoiserottimen puhdistaminen

1 Siipimutteri 2 Keskipakoiserotin. Kierrä keskipakoiserottimen siipimutteri irti. Puhdista keskipakoiserotin.

Jäähdytysaineen tarkastus

1 Jäähdytysaineen tasaussäiliö

Tarkasta täyttömäärä moottorin ollessa kylmä. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. Öljynpinnan tason on oltava ylemmän ja alemman merkinnän välissä. Kierrä palautusmutteri irti. Avaa sulakerasian kansi. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin. Huomautus: Käytä vain samanarvoisia sulakkeita. Huomautus: Sulake FU01 sijaitsee moottoritilassa.

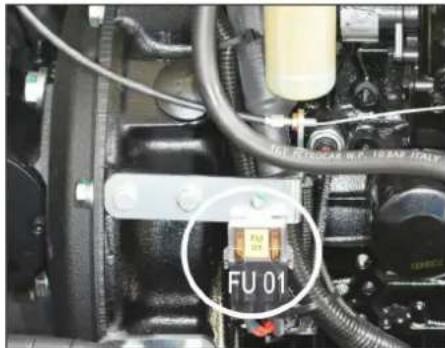

Sulakkeiden vaihto

FU 01 Pävärove 60 A
FU 02 Äänitorvi Hydrauliikkaöljäähdy- tin	20 A
FU 03 Turvarele Monitoiminäytö	10 A
FU 04 Pyörivä varoitusvikku 5 A
FU 05 Turvarele Aikaviive	25 A
FU 06 Hyttivalaistus Tuuillasinpyyhin	10 A
FU 07 Polttoainepumppu 10 A
FU 08 Aikarele Istuinkontaktikytkin	3 A
FU 09 Valaistus vasemmalla 7,5 A
FU 10 Valaistus oikealla 7,5 A
FU 11 Työvalaistus edessä (lähivalo)	10 A
FU 12 Tärytinjärestelmä 25 A
FU 13 Peruutussignaali 5 A

Häiriö Apu
Häiriö Apu
Laitetta ei voida käynnistää Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.
		Jotta moottorin voi käynistää, jarrupolkimen tulee olla painettuna.
		Lataa tai vaihda akku
		Tankkaa poltoainetta, ilmaa poltoainejärestelmä
		Vaihda poltoainesuodatin
		Tarkasta poltoaineen johtojärestelmä, liitokset ja liitännät, kunnosta tarvittaessa.
		Ota yhteyttä Kärcher-asiakaspalveluun
Moottori käy epatasaisesti Puhdista	tai vaihda ilmansuodatin
	Tarkasta poltoaineen johtojärestelmä, liitokset ja liitännät, kunnosta tarvittaessa.
	Ota yhteyttä Kärcher-asiakaspalveluun
Moottori ylikuumenee Lisää jähdytsnestettä	ysnestettä
	Huuntele jähdytin
	Kiristä kilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Moottori käy, mutta kone liikkuu vain hitaasti tai ei ollenkaan	Vapauta seisontajarru
	Käännä kaasuvipu aivan eteen (suuri kierrosluku).
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Viheltävä äni hydraulikkassa Täytä	hydraulinstettä
	Ota yhteyttä Kärcher-asiakaspalveluun
Harjat pyörivät vain hitaasti tai ei ollenkaan	Käännä kaasuvipu aivan eteen (suuri kierrosluku).
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Vähän tai ei ollenkaan imutehoa harjojen alueella	Tarkasta polynsuodatin, puhdista tai vaihda.
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlse Säädä sivutiivisteet.
	Käynistä imuturihiin
	Tarkasta polynsuodatin, puhdista tai vaihda.
	Vaihda suodattimen tiivisteet
	Avaa sällönkansi.
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisinyksikkö jättä roskia maa-han	Tyhjennä roskasällö
	Tarkasta polynsuodatin, puhdista tai vaihda.
	Vaihda lakaisutela
	Säädä lakaisupeillit
	Vaihda rokasällöän tiivistenauhat
	Poista lakaisutelan kiinnjuuttumisen aiheuttaja
	Avaa sällönkansi.
	Ota yhteyttä Kärcher-asiakaspalveluun
Roskasällö ei nouse tai laskeudu	Käännä kaasuvipu aivan eteen (suuri kierrosluku).
	Ota yhteyttä Kärcher-asiakaspalveluun
Sällönkansi ei avaudu. Ota yhteyttä Kärcher-asiakaspalveluun
Käntyihäiröitä hydraulisesti liku-telluissa laitteissa	Ota yhteyttä Kärcher-asiakaspalveluun
Tekniset tiedot
		KM 150/500 R D Classic
Laitteen tiedot
Ajonopeus, eteenpäin km/h 12
Ajonopeus, taaksepäin km/h 12
Nousukyky (maks.) % 18
Pintateho ilman sivuharjaa m	z/h 14400
Lakaisuteho sivuharjan kanssa m	2/h 18000
Työleveys ilman sivuharjaa mm 1200
Työleveys sivuharjan kanssa mm 1500
Suojatyyppi tippuvedeltä suojattu -- IPX 3
Toiminta-aika tãydellä tankilla h 6,5
Moottori
Tyyppi -- YANMAR 3TNV76A
Rakenenetyyppi	-- 3-sylinterinen nelenitahti-dieselmoottori
CO-Päästöt EU-asetuksen 2016/1628 mittausmenettelyn mukaisesti (valie V)	g/kWh	932,0
Jäähdytystapa	-- Vesijäähdyts
Pyörimiissunta	-- vastapäivään
Sylinterin lãpimitta	mm 70
Iskunpituus	mm 82
Iskutilavus	cm³	1116
Öljyn märä	I	3,5
Käytökierrosluku	1/min	2500
Maksimi kierrosluku	1/min	2500
Tyhäkäntyikierrosluku	1/min	1300
Teho maks.	kW/PS	15,8 / 21,5
Suurin vääntömomentti alueella 2400-2900 1/min	Nm	84,1
Ölysuodatin	-- Suodatinpatuuna
Imuillmasuodatin	-- Sisäsuodatinpatuuna, ulkosuodatinpatu-ruuna
Poltoinesuodatin	-- Suodatinpatuura
Sähkölaitteisto
Akku	V, Ah	12, 62
Laturi, vailtovirta	V, A	12, 55
Kännistysmoottori	-- Sähkökäynistin
Hydraulilaitteisto
Koko hydraulilaitteiston öljymäärä	I	35
Hydraulikkatankin öljymäärä	I	28
Öljylaadut
Moottori (yli 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Moottori (0 - 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40
Moottori (alle 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulikkka	-- HV 46
Roskasällö
Maks. tyhjennyskorkeus	mm 1470
Lakaisutvara-astioiden tilavuus	I	500
Lakaisutela
Lakaisutelan halkaisija	mm 380
Lakaisutelan leveys	mm 1200
Kierrosluku	1/min	360
Lakaisupelli	mm 80
Sivuharjat
Sivuharjan halkaisija	mm 600
Kierrosluku (portaaton)	1/min	0 - 54
Renkaat
Koko edessä	-- 5.00-8 10PR
Koko takana -- 4.00-8 8PR
Jarru
Etupyörät -- mekaaninen
Takapyörät -- hydrostaattiset
Suodatin- ja imujärjestelmä
Rakennetyppi -- Taskusuodatin
Kierrosluku 1/min 2900
Hienopollynsuodattimen suodatinpinta m	2	7
Imujärjestelmän nimellisalipaine mbar 18,5
Imujärjestelmän nimellistilavuusvirta m	3/h 1650
Tärytinjärjestelmä -- Sähkömoottori
Ympäristöolosuheet
Lämpötila °C -5 - +40
Ilmankosteus, ei kasteleva	%	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Melupästä
Äänenpainetaso LpA	dB(A)	80
Epävarmuus KpA	dB(A)	3
Äänitehotaso LWA + epävarmuus KWA	dB(A)	102
Laitteen tärinät
Käsi-käsivarsi tärinärarvo	m/s2	1,3
Istuin	m/s2	1,2
Epävarmuus K	m/s2	0,2
Mitat ja painot
Pituus x leveys x korkeus	mm	2442x1570x1640
Käantösäde oikealle	mm	1515
Käantösäde vasemmalle	mm	1600
Tyhjä paino	kg	1394
Sallittu kokonaispoino	kg	2240
Sallittu akselipaino, edessä	kg	1408
Sallittu akselipaino, takana	kg	832
Polittoinesällö n tilavuus, diesel | 26
Oikeus teknisin muutokslin pidätetään!

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen tai tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Päällä istuttava lakaisu- ja imurikone

Tyyppi: 1.186-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Sovelletut kansalliset standardit

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 99

Taattu: 102

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser

Alfred Kärcher SE & Co. KG

Xpnoiopoioite mvo pntapiec me kALumu nolw. AvikataoTnate to KALumu nolwv oepintwn atwaeias

KINADYNO2

Kivouos EkpnEgns!

Mny toTOnoTeiTe epyaEia n TApopoia avIkejueva eTavw oToV ouoawpeurt. Kivouoc bpaxukkawmuotc kai ekpn-

KINADYNO

KivouoTpaumauoiou!

Mny φépvETIOTpaUμATAOEETAφη μe moLusO. MTeTIVKTEAEONEPyaai- wv otis mntapies TLeVEETNATOTE ta Xepia oas.

KINADYNO

Kivovos npkayias kai kivovos ekpnqns!

→Atayopeevetai To kattviogau kai n paoia yuuvns φloya. OiXwpoi eoa otouc oioiouc opriocovai oi ouoawpeutc npetie va aepicovai kalá, bionkata n φopion δnuioupyeitai ekpnktiko apio.

KINADYNO

Kivouoεγkaμato

Kivuovos npokanons ykaumawv!

→ Aφησετον κινητήρα va κρωσει. → AIEVEpynote EeYxO ts OtaOpns Tou λaioou oToV kInntpa, to Aiyotepo 5 eTTa μeTa Tn DIAKOTn Tns λeIToupyiac TOU.

1 Kattaki Tlnpwos Laoiou (Kivtnpa) 2PaBosεtprnonσαθμnsλaiou → ApaipoeTe Tn paBdo EvOeIgns Tns OtaH- mns laoiu. Kaapate m pafo evseigns oaeu naio kai eayet nV. ApaipoeTe n paoEevoeiEgntnsigma- mns laiou. → Δiα βαστην δ ηστθµη λαδ ω EiayeEgavantpabooetponns nstaounssaioou.

- Öljyn pinnan tulee olla merkkien "MIN" ja "MAX" välissä. - Jos öljyn pinta on merkin "MIN" alapuolella, täytä öljyä. - Älä ylitä merkin "MAX" yläpuolelle. → Täytä öljysäiliö. Tarkista öljyn määrä. Katso öljytyypistä, katso luku Yleiset ominaisuudet. Sulje öljysäiliö. → Odota vähintään 5 minuuttia. → Tarkista moottorin öljytaso.

Moottorin öljyn ja öljynsuodattimen vaihto

VAROITUS

Kuuman moottorin öljyn aiheuttama palovammariski!

Suodattimien vaihto

→ Kierrä ruuvi auki. Avaa suodattimen kansi. → Tarkista suodattimet. Vaihda vaurioituneet suodattimet.

Huomautus: Käytä suodatinta, joka on valmistajan suosittelema.

Huomautus: Suodatin sijaitsee moottorin tilassa.

Lisävarusteet ja varaosat ET 1

Merkinnät ja näyttö...ET 5

Lisävarusteet ja varaosat

OHJE

Puhallin toimii puhallusperiaatteella.

Aseta suutin lukkoon. Käännä suutin asentoon, Hoogniit. Esilämmityksen merkkivalo syttyy.

Käynnistä moottori

→ Gaasipedaaliga saab sõidukiirust sujuvalt reguleerida. Vältige pedaali järsku tõmbamist, sest see võib kahjustada hüdraulikaseadet. Kui tõusudel võimsus langeb, võib gaasipedaali kergelt tagasi võtta.

Pidurdamine

Kuiva pinna puhkimine

1 Ventilaatori hoob

sisse/välja

Vigastus- ja kahjustusoht! Kui puhkimisrull tühjendamise käigus pöörleb, on võimalik kivide õhkupaiskumine.

Kandke tolmukaitsemaski ja kaitseprille. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi.

Tule- ja plahvatusoht!

Keerake õli väljalaskekork välja. Kruvige õli täiteava kaas maha. Õli välja lasta.

1 Mootori õlifilter

2 Kütusefilter

1 Kontrollaken 2 Manomeeter 3 Kaas, õli täiteava

→ Kontrollige aknast hüdroõli taset. - Õlitase peab olema "MIN"- ja "MAX"-tähise vahel. - Kui õlitase on "MIN"-tähisest allpool, tuleb hüdroõli juurde valada. Kruvige maha õli täiteava kaas. Puhastage täiteala. → Lisage hüdroõli.

Paigaldage uus puhkimisvalts. Puhkimisvaltsi sooned tuleb panna vastasoleva nookuri nukkidele.

Puhastage tsentrifugaaljõul töötavat separatorit.

1 Tiibmutter

2 Tsentrifugaaljõul töötav separator. Kruvige maha tsentrifugaaljõul töötava separaatori tiibmutter. Puhastage separaatorit.

Jahutusvedeliku taseme kontrollimine
