NAVODILA ZA UPORABO KM 150500 R D Classic Kärcher

Nebezpeci urazu a nebezpeci poškozeni!

Nebezpeči poškozeni!

Predvidljiva napačna uporaba. SL 2

Primerne podlage. .SL 2

Varnostni napotki za upravljanje.. .SL 2

Varnostni napotki za voznjo SL 2

Naprave z motorjem z notranjim izgorevanjem . . . . SL 2

Naprave z visokim praznjenjem .SL 2

Naprave z zašćitno streho za voznika .SL 2

Varnostni napotki za transport naprave..SL 2

Varnostni napotki za negoin vzdhrzevanje..SL 3

Delovanje. SL 3

Napotki za razkladanje.. SL 3

Slika pometalnegastroja SL 4

Upravljalno polje ...SL 4

Pedala .SL4

Klučavnica za vžig/Funkcjjske tipke. SL 4

Upravljalna ročica .SL 4

Kontrolne luci in zaslon. SL 5

Pred zagonom.. .SL 5

Blokiranje/sprostitev fiksirne
zavore SL 5

Premikanje stroja za pometanje brez lastega pogona SL 5

Premikanje stroja za pometanje zlastnim pigeonom SL 5

Zagon.. 5

Splośna navodila. SL 5

Preverjanje in vzdrrzevanje SL 5

Tocenje goriva .SL 5

Obratovanje.. SL 5

Nastavitev voznikovega sedeža.. SL 5

Zagon stroja. .SL 5

Voznja stroja SL 5

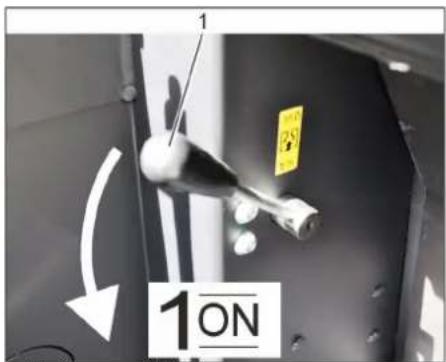

Pometanje.. SL 6

Praznjenje zbiralnika smeti SL 6

Izklop stroja.. .SL7

Transport.. 7

Pred prvo uporabo Vase naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejso uporabo ali za naslednjega lastnika.

Splošna navodila

Cepri razpakiranju ugotovite transportne poskodbe, obvestite prodajno hi so.

• Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.

• Poleg opozoril v navodilu za obratova nje se morajo upostevati splošni varno-stni predpisin predpisi zakonodajalca o preprečevanju nasreč.

Varstvo okolja

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvržete med gospodinske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo pomembne materiale, ki so namejeni za nadalnjno predelavo. Zato stare naprave zavrzite s po mojo ustreznih zbiralnih sismov.

Motorega olja, dizla in bencina se ne sme spustiti v okolje. Zašcitite tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdetena:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavnistvo. Morebitne motnje na naprvi, ki so posledica materialnih ali proizvodnih napak, v Čcasu garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim racunom obrnite na prodajalca oziroma njabljizi uporabniski servis.

Pribor in nadomestni deli

NEVARNOST

Za preprecitev nevarnosti sme popravila in vgradnoj nadomestnih delov izvajati zgol avtoriziran uporabniški servis.

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušca proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave.
  Dodatne informacije o nadomestnih delihi najdete na strani www.kaercher.com v območju "Service".

Simboli v navodilu za obratovanje

NEVARNOST

Opozarja pred reposredno grozeco nevar-nostjo, ki vodi do tezkih telesnih poskodb ali smrti.

△OPOZORILO

Opozarja pred mozno nevanno situacijo, ki bi lahko vodila do tezkih telesnih poskodb ali smrti.

PREVIDNOST

Opozorilo na moznno nevarno situacijo, ki Iahko vodi do lahkih poskodb ali materialne skode.

POZOR

Opozorilo na moznno nevarno situacijo, ki Iahko vodi do premozenjskih skod.

Simboli na napravi

	Nevarnost opeklin zaradi vročihi površin! Pred deli na stroju pustite, da se izpušna na-prava dovolj ohladi.
	Dela na napravi vedno izva-jajte s primernimi rokavicami.
	Nevarnost stisjenja zaradi vklešćenja med premične dele vozila
	Nevarnost poškodb zaradi ohlapnih delov. Ne segajte vanj.
	Nevarnost požara. Ne sesaj-te gorečih ali tlilnih predme-tov.
	Nosilec verige / Obesna točka Žerjava
0.8 MPa 8.0 bar	Tlak v zračnicah (max)
	Nosilne točke za dvigalko za vozila
	Maksimalni naklon podlage pri vožnjah z dvignjenim zbi-ralnikom smeti.
	V smeri vožnje vozite le na vzpone do 18%.
	Nevarnost poškodb! Filtra za prah ne izpirajte.

Namenska uporaba

Pometalni stroj je predviden za cisicenje talnih povrsin za komercialno uporabo in za npr. naslednja podroca uporabe:

parkirisca
proizvodni objekti
logistica podroca
■ hotel
trgovina na drobno
skladiścna podroćja
plochniki
Ta pometalni stroj uporabljaje izključno v skladu s podatki v tem navodilu za obratovanje.

Vsaka uporaba izven teh okvirjev velja kot nenamenska. Proizvajalec ne odgovarja za takotastalo skodo; tveganjenosi izključno uporabnik.

Na stroju se ne smejo izvajati nikakrsne spremembe.
Pometalni stroj je primeren le za talne povrsine, oznaene v navodilu za uporabo.
Stroj sme voziti le po povrsinah, ki jih je podjetje ali njegov pooblašcenec dovolil za uporabo stroja.
Na sploso nve la: V blizini stroja se ne smejo nahajati lahko vnetljive snovi (ne- varnost eksplozij/požara).

Predvidljiva napačna uporaba

Nikoli ne pometajte/SESajte eksploziv-nih tekocin, vnetljiv plinov ter neraz-redcenih kislin ali topil! K tem spadajo bencin, barvno razredcilo ali kurilno olje, ki lahko pri mesanju s sesalnim zrakom tvorijo eksplozivno paro ali me-sanice, poleg tega tudi aceton, neraz-redcene kisline in topila, ker unicuju materiaile, uporabljene v stroju.
Nikoli ne pometajte/SESajte reaktivnega kovinskega prahu (npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno alkalinimi ali kislimi Čistilnimi sredstvi eksplozivne pline.
Ne pometajte/ sesajte predmetov, ki go- rijo ali tlio.
Stroj ni namenjen pometanju zdravju skodljivih materialov.
Stroja ne smete uporablajti v zaprtih prostorih.
Prepovedano je zadrzevanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.
Spremljevalci niso dovoljeni.
Potiskanje/vlečenje ali transportiranje predmetov s to napravo ni dovoljeno.

Primerne podlage

■ Asfalt
Industrijska tla
Estrih
Beton
Tlakovci

Varnostna navodila

Nevarnost poskodbesluha. Pri delu z napravovo obvezno uporabljajeustrezno zašito sulha.

Varnostni napotki za upravljanje

Pred uporabo se mora preizkusiti neoporecnno stanje stroja z delovnimi pripomocki in obratovalna varnost. Ce stanje ni brezhibno, stroja ne smete uporabljati.
Pri uporabi naprave v nevarnih podrochijn (npr. bencinske crpalke) je treba upoštevati ustrezne varnostne predpi- se. Prepovedana je uporaba v prostor- rih, kjer obstaja nevamost eksplozij.

NEVARNOST

Nevarmost poškodb!

Na podrocih, kjer obstaja moznost, da lahko padajovi predmeti zadanejo upravljavca, naprave ne uporabljaje brez zašitne strehe proti padajovi predmetom.
Uporabnik mora napravo namensko uporabljati. Pri tem mora upostevati lokalne pogoje in pri delu paziti na druge osebe, predvsem na otroke.
Na splošno se morajo upostévati predpisi, pravila in uredbe, ki veljajo za motorna vozila.
Pred začetkom dela se mora upravlja-vec prepričati, da so vse varmostne pri-prave pravilno namešcene in delujejo.
Upravljavec aparata je odgovoren za nesrece z drugimi osebami ali njihovo lastnino.
Pazite na tesno prilegajoco se obleko upravljavca. Nosite trdno obutev in izogibajte se ohlapni obleki.
Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidlj-vost!
Dokler je naprava vklučena, je nikoli ne pusčajte brez nadzora. Upravljalec sme stroj zapustiti sele, ko je ključ (pametni ključ) izvlecen in je naprava zavarovana proti nehotenemu premikanju.
Da bi prepreci nepooblaescheno uporabo stroja, je potrebno izvleci ključ.
Stroj smejo uporabljati le osebe, ki so poucene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblascene za uporabo.
Naprava ni namenjena uporabi oseb (vključno z otroci) z omejenimi fizicnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkusnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, pristojna za njihovo varmost, ali so od nje prejeli navodila, kako napravo uporabljati.
Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo.

Varnostni napotki za voznjo

NEVARNOST

Nevarnost nesreče, nevarnost poškodbe!

Nevarnost prekucnitve pri prevelikih vzponih.

V smeri voznje vozite le na vzpone do 18%
Nevamost prekucnitve na nestabilni podlaqi.
Stroj premikajte izključno na utrjeni podlagi.

Nevamost prekucnitve pri prevalikem stranskem nagibu.

Prechno na smer voznje vozite le na vzpone do maksimalno 10%

Naprave z motorjem z notranjim izgorevanjem

△Nevarnost

Nevarnost poškodb!

Izpušna odprtina ne sme biti zaptra.
Ne nagibajte se preko odprtine za izpušne pline in ne posegajte vanjo (nevar-nost opeklin).
Pogonskega motorja se ne smete dotikati ali ga prijemati (nevarnost opeklin).
Izpušni plini so strupeni in zdravju nevarni, ne smete jih vdihavati.
Po izklopu motor potrebuje se pribl. 3-4 sekunde podaljsanaega teka. V temcasu je prepovedano zadrzevanju v pogonskem območju.

Naprave z visokim praznjenjem

NEVARNOST

Nevarnost poskodb!

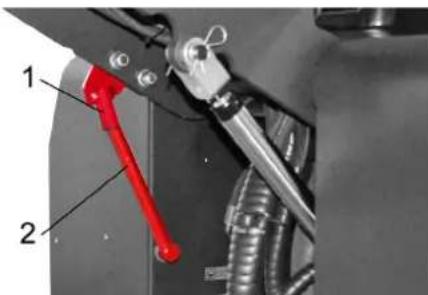

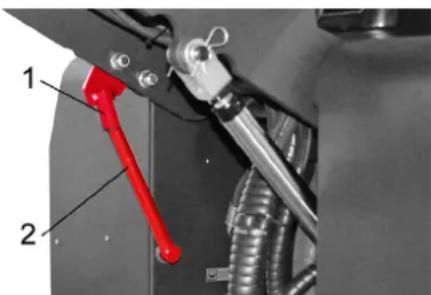

Pri delih na visokem praznjenju posodo za smeti povsem dvignite in jo zavarujte.

Naprave z zašcitno streho za voznika

OBVESTILO

Zašcitna streha za voznika (opcijsko) nudi zašcito proti večjim padajocim delom. Ne nudi pa zašcite pred prevracanjem!

Varnostni napotki za transport naprave

Pri transportu upostevajte tezo naprave.
Za transport naprave odklopite baterijo in napravo varno pritrdite.

Varnostni napotki zaargo in vzdrrzevanje

Pred ciiscenjem in vzdrzevanjem aparata, zamenjavo delov ali preklopom na drugofunkcijo je potrebno aparat izklopiti in kljuc izvleci.
Pri delih na elektrichi napravi je potrebno odklopiti baterijo.
Cišćenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost katkih stikov ali drugih poskodb).
Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki soseznanjeni z vsemi pomembnimi varnostnimi predpisi.
Upostevajte varnostne preglede v skladu z lokalno veljavnimi predpisi za komercialno uporabljane aparate, ki se premešćazo.
Dela na napravi vedno izvajte s primernimi rokavicami.

Delovanje

Pometalni stroj dela na nacin smetišnice.
-Vrtljivi pometalni valj potiska umazanijo neposredno v zbirnakik smeti.
- Stransko omelo Čisti kote in robove povitelne povrsine in potiska umazanijov pas povitelnega valja.
-Fini prah se preko filtra za prah posesa s sesalmim pihalom.

Napotki za razkladanje

NEVARNOST

Nevarnost osebnih poskodb in poskodb stvari!

Pri nakladanju upoštevajte težo napravé!
Ne uporabljaje viliarja, naprava bi se lahko pri tem poskodovala.

Prazna teža (brez prigradnih kompletov)	1394 kg*
* Če so prigradni kompleti montirani, je teža ustrezno višja.

Pri nakladanju naprave uporabite ustrezno rampo ali zerjav!
Pri uporabi rampe upostevajte: Odmik od tal 70mm.

Slika pometalnega stroja

Slika

1 Pokrov rezervaarja
2 Sedež (s sedežnim kontaktnim stikalom)
3 Volan
4 ZaporaPokrova naprave
5 Pokrov naprave
6 Delovna osvetlitev sprejad (Opcija)
7 Stransko omelo, desno
8 Sprednie kolo
9 Pometalni valj
10 Toška pritridite (4x)
11 Tipska tablica
12 Locevalnik s centrifugalno silo
13 Vrteča opozorilna luč
14 Pokrov naprave desno
15 Pokrov, desno
16 Zadnja obloga
17 Delovna osvetlitev zadaj (Opcija)
18 Zadnje kolo
19 Pokrov, levo
20 Pokrov levo (pokrov motorja)

Opcijska oprema

Zaščitna streha za voznika	2.851-686.0
Delovna osvetlitev 2.852-082.0
Stransko omelo, levo 2.851-274.0

Upravljalno polje

Sika

1 Policka
2 Upravljalna ročica

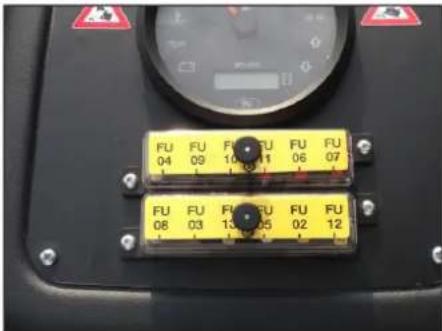

3 Varovalke
4 Kontrolne luci inzaslon
5 Klujacnica za vzig
6 Funkcijski tipke
7 Nastavitev stevila vrtljajev motorja Vzvod za plin
8 Fiksirna zavora
9 Ročica ventilatorj

Pedala

Slika

1 Zavorni pedal
2 Vozni pedal naprej / nazaj

Ključavnica za vžig/Funkcijske tipke

Slika D

1 Kligucza vzig

Simbol Žarilne spirale: Razzaritev
Položaj 0: Izklop motorja
Položaj 1: Vžig vklop
Polożaj 2: Zażenite motor

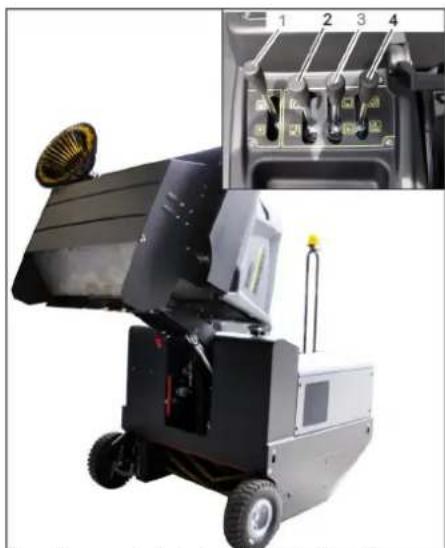

1 Upravljalna ročica pometalnegа valja
2 Upravljalna ročica posode za smeti
3 Upravlajna ročica stranskega omela
4 Upravljalna ročicaPokrova posode

Kontrolne luci inzaslon

Slika

1 Stevec obratovalnih ur
2 Nakladalne opozorilne luci
3 Opozorilne luči za tlak olja
4 Opozorilne lucu za temperaturo hladine vode
5 Sesalni zrak motorja
6 Oporzirilna luc za rezervogoriva
7 Kontrolna luc za razzaritev
8 Kontrolna luc (ni prikljucena)
9 Kontrolna lučka za parkirno luč/zasenčeno luč (opcija)
10 Prikazrezervoorja
11 Brez funkcije, sveti le ob zagonu motorja (samotest)
12 Brez fungcije
13 Brez funkcije
14 Brez fungcije

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal.
Zablokirajte fiksirno zavoro, pri tem stisnite zavorni pedal.

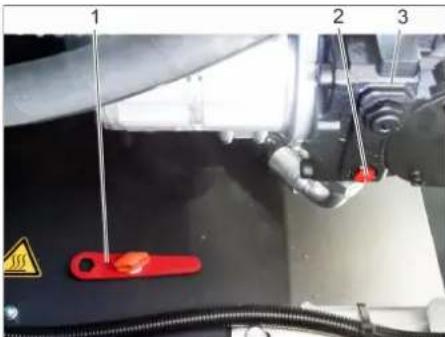

Premikanje stroja za pometanje brezlastnegapogona

1 Specialno orodje
2 Vijak za prosti tek
3 Hidravlicna crpalka
Odpritekpokrovmotorja.
Vijak za prosti tek (rdeč) hidravlične Črpalke obrnite za 180° (v nasprotno smer urinega kazalca).

Uporabite posebno orodje.

OBVESTILO

Posebno orodje (rdeci vijačni kljuc) se nahaja v nosilcu v ogrodju vozila, poleg prostega teka.

PREVIDNOST

Pometalnegra stroja brezlastnegapogona ne premikajte na daljsih progah in ne hitreje kot 6 km/h.

Prosti tek hidravlicne crpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca.

Premikanje stroja za pometanje za lastnim pigeonom

Prosti tek hidravlicne crpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca. Uporabite posebno orodje.

Zagon

Splošna navodila

Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, predvsem pa upoštevajte varnostna navodila.
Stroj za pometanje postavite na ravno povrsino.
Izvlecite kjuč za vžig.
Blokajte fiksirno zavoro.

Preverjanje in vzdrrzevanje

Dnevno pred začetkom obratovanja

Preverite polnilni nivo rezervaarja za gorivo.

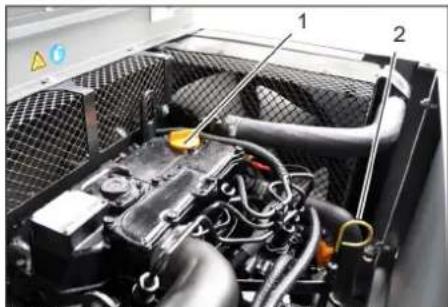

Preverite nivo motornega olja.

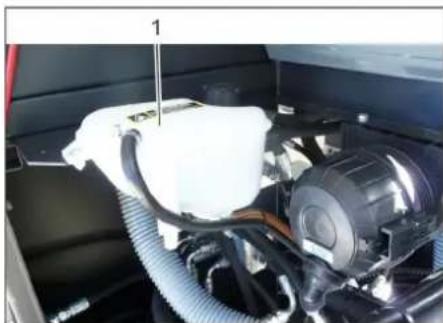

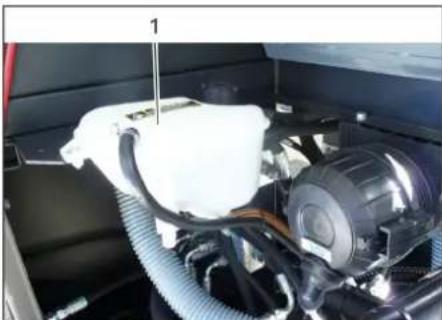

Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo.
Preverite pritisk v gumah.
Preverite obrabo in morebiti zvite trako- ve na pometalnem valju in stranskem omelu.
Preverite kolesa glede ovitih trakov.

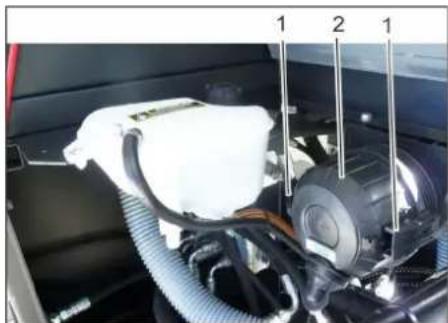

Preverite locevalnik s centrifugalno silo in zračni filter, po potrebji ju očistite.
Preverite fungcije vseh upravljalnih elementov.
Stroj pregleje glide poskodb.
Filter za prah očistite stipko za Čišćenje filtra.

Opozorilo: Za opis glejte poglavje Nega in vzdrlzevanje.

Točenje goriva

NEVARNOST

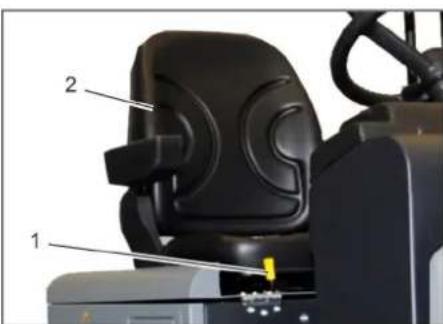

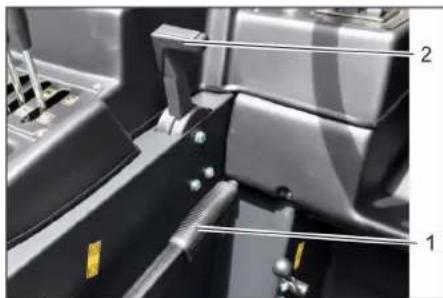

Nastavitev voznikovega sedeža

1 Roica za nastavitev sedeza

2 Voznikov sedež

Potegnite rocico za nastavitev sedeza navzven.
Premaknite sedež, spustite ročico in ta se zaskovi.
S premikanjem sedeza naprej in nazaj preverite, ce je aretiran.

Zagon stroja

Opozorilo: Naprava je opremljena s sedeznim kontaktnim stikalom. Ob zapuscanju voznikovega sedeza se stroj izklopi.

1 Fiksirna zavora
2 Nastavitev Stevila vrtljajev motorja
Vsedite se na voznikov sedež.
Blokirajte fiksirno zavoro.
Gumb za nastavitev stevila vrtljajev motorja potisnite naprej za 1/3.

Razzaritev

Ključ za vžig vtaknite v ključavnico.
Kljuc za vizg obrnite na položaj, Zarilna spiralal. Posveti lucka za razzarenje.

Zagon motorja

Za zagon motorja mora biti zavorni pedal pritisnjen.
Ko lucka ugasne, obrite kljuc za vzig na polozaj,II.
Ko je naprava vzgala, kljuc za vzig spustite.

Opozorilo: Zaganjalnika nikoli ne pritiskajte vec kot 10 sekund. Pred ponovnim pritskanjem zaganjalnika počakajte najmanj 10 sekund.

Vožnja stroja

1 Zavorni pedal
2 Vozni pedal „naprej"
3 Vozni pedal „vzvratno"
Gumb za nastavitev stevila vrtljajev motorja potisnite povsem naprej (delovno stevilo vrtljajev).
Pritisnite in drzite zavorni pedal.
Sprostite fiksirno zavoro.

Voznja naprej

Pocasi pritisnite na vozni pedal, na-prej".

Vzvratna voznja

NEVARNOST

Nevarnost poškodb!

Pri vzvratni voznji ne sme obstajati nevarnost za tretje osebe, po potrebi se pustite usmerjati.
Pocasi pritisnite na vozni pedal „nazaj".

Vozne lastosti

Z voznim pedalom se lahko brezstopenjsko uravnava hitrost voznje.
Izogibajte se sunkovitemu pritiskanjpedala, ker se lahko poskoduje hidravlična naprava.
Ce na vzponih popuscazmogljivost,rahlo popustite vozni pedal.

Zaviranje

Spustite vozni pedal, stroj samodejno zavira in se zaustavi.
Opozorilo: Zaviranje se lahko okrepi pritiskom zavornega pedala.

Prevoz ovir

Prevoz nepremicih ovir do 70 mm:
poças in previdno prevozite v smeri na-prej.
Prevoz nepremicnih ovir nad 70 mm:
ovire smete prevoziti le s pomojo ustreznegaodra.

Pometanje

PREVIDNOST

Ne smete pometati paketnih trakov, ziic ali podobnega, ker to lahko povzroci poskodbe pometalne mehanike.

Opozorilo: Za doseo optimalega cistil- nega učinka se mora hitrost vožnje prilagoditi pogojem.

Opozorilo: Med obratovanjem je potrebno filter za prah redno cistiti.

Napotec: Pri povecanem delu na obmochu finega prahu je treba filter cistiti pogosteje. Upravljalna rocica

1 Upravljalna ročica pometalnega valja
2 Upravljnalna rocica posode za smeti
3 Upravljalna rocica stranskega omela
4 Upravljalna ročicaPokrova posode

Upravljalna ročica pometalnegа valja

Upravljalna rocica pometalnega valja (1) naprej: pometalni valj se spusti.
Upravlajna ročica pometalnegа valja (1) nazaj: pometalni valj se dvigne.

Upravljalna ročica posode za smeti

Upravljalna ročica posode za smeti (2) naprej: posoda za smeti se spusti.
Upravljalna rocica posode za smeti (2) nazaj: posoda za smeti se dvigne.

Upravljalna ročica stranskega omela

Upravljalna ročica stranskega omela (3) naprej: Stransko omelo se spusti.
Upravljalna ročica stranskega omela (3) nazaj: Stransko omelo se dvigne.

Upravljalna ročicaPokrova posode

Upravljalna ročicaPokrova posode (4) naprej:Pokrov posode za smeti se odpre.
Upravljalna ročicaPokrova posode (4) nazaj:Pokrov posode za smeti se za-pre.

Pometanje suhih tal

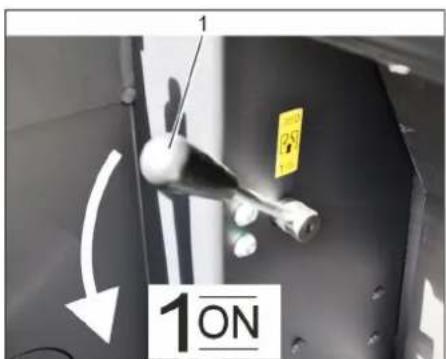

1 Rocica ventilatorj avklop/izklop

Vklopite ventilator.
Pri cisicenju povrsin: Upravljalna roica pometalnegavalja (1) naprej: pometalni valj se spusti.
Upravljalna ročicaPokrova posode (4) naprej:Pokrov posode se odpre.
Pri ciscenju stransikh koles: Upravljna rocica stranskega omela (3) naprej: Stransko omelo se spusti.

Pometanje vlažnih in mokrih tal

Izklopite ventilator.
Pri cisicenju povrsin: Upravljalna roica pometalnegavalja (1) naprej:pometalni valj se spusti.
Upravljalna ročicaPokrova posode (4) naprej:Pokrov posode se odpre.
Pri ciiscenju stranskih koles: Upravljna rocica stranskega omela (3) naprej: Stransko omelo se spusti.

Praznjenje zbiralnika smeti

NEVARNOST

Nevarnost poškod!

Med postopkom praznjenja se v področju obračanja posode za smeti ne smejo nahajati osebe inŽivali.

NEVARNOST

Nevarnost zmečkanja!

Nikoli ne segaje v ogrodje mehanike za praznjenje. Ne zadržujte se pod dvi-gnjeno posodo.

NEVARNOST

Nevarnost prevrnitve!
Napravo med izpraznjevanjem postavite na ravno povrsino.

POZOR

Nevarnost osebnih poškodb in poškodb stvari!
Mozno odbijanje kamnov zaradi vrtecih se pometalnih valjev med praznjenjem.

Z upravljalnimi roicami dvignite pometalni valj in stransko omelo, v ta namen upravljalni rocici (1 in 3) potisnite nazaj.
ZapritePokrov posode,v tana nemenupravljalno rocico (4) potisnite nazaj.
Dvignite posodo za smeti, v ta namen upravljalno rocico posode za smeti (2) potisnite nazaj.
Poasi zapeljite k zbiralniku.
Blokiraje fiksirno zavoro.
Odpritekpokrov posode,v tana men upravljalno rocicoPokrova posode (4) pritisnite naprej in izpraznite posodo za smeti.
ZapritePokrov posode,v tana men upravljalno rocicoPokrova posode (4) potegnite nazaj,dokler se ne nagne v koncnipolozaj.
Sprostite fiksirno zavoro.
Pocasi odpeljite od zbiralnika.
Posodo za smeti spustite v koncni polozaj, v ta namen upravljalno rocico posode za smeti (2) potisnite naprej.

Izklop stroja

Z upravljalnimi rociamici dvignite pometalni valj in stransko omelo, v ta namen upravljalni roci ci (1 in 3) potisnite nazaj.
ZapritePokrov posode,v tana nemenupravljalno rocico (4) potisnite nazaj.
Gumb za nastavitev stevila vrtljajev motorja povlecite povsem nazaj.
Pritisnite in drzite zavorni pedal.
Blokirajte fiksirno zavoro.
Ključ za vžig obrnite na "0" in ga izvleci-te.

Transport

NEVARNOST

Nevarnost osebnih poskodb in poskodb stvari!

Pri transportu upostevajte tezo naprave.
Kligucza vzig obrnite na "0" in ga izvleci-te.
Blokajte fiksirno zavoro.
Napravo zavarujte na tockah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali verigami.
Kolesa zavarujte z zagozdami.
Pri transportu v vozilih napravo zavarujte proti zdrsu in prevnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Shranjevanje stroja

NEVARNOST

Nevarnost osebnih poskodb in poskodb stvari!

Pri shranjevanju upoštevajte težo na-prave.

Mirovanje naprave

Ce stroj za pometanje dalj casa ne bo v uporabi, upoštevajte sledeče točke:

Stroj za pometanje postavite na ravno povrsino.
Dvignite pometalni valj in stranska omela, da ne poskodujete krtac.
ZapritePokrov posode.
Kljuc za vžig obrnite na "0" in ga izvleci-te.
Blokajte fiksirno zavoro.
Zavarujte ga pred kotalenjem.
Zamenjalte motorno olje.
Ob nizkih temperaturah izpustite oz. preverite hladilno vodo, ce vsebuje dovolji sredstva proti zmrzovanju.
Stroj za pometanje očistite z notranje in zunanje strani.
Odklopibeaterijo.
Baterijo napolnite in jo ca. vsaka 2 me-seca dopolnite.
Pokrijte baterijo in jo zavarujte pred katkim stikom.

Vzdrževanje

Splosha navodila

PREVIDNOST

Nevarnost poškodb!

Filtra za prah ne izpirajte.
Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki soseznanjeni z vsemi pomembnimi varnostnimi predpisi.
Industrijsko korišcene naprave podlegajo varnostnem preizkusu po VDE 0701.
Stroj za pometanje postavite na ravno povrsino.
Ključ za vžig obmite na "0" in ga izvlecite.
Blokirajte fiksirno zavoro.

Cischenje

PREVIDNOST

Nevarnost poškodb!
Cišćenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poskodb).

Notranje ciiscenje stroja

NEVARNOST

Nevamost poškodb!

Nosite zašcitno masko za prah in zaščitna očala.
Stroj očistite s krpo.
Stroj izpihajte s komprimiranim zrakom.

Zunanje cišćenje stroja

Stroj očistite z vlazno krpo, namoceno v blago milnico.

Opozorilo: Ne uporabljajte agresivnih ci-stilnih sredstev.

Intervali vzdhrzevanja

Opozorilo: Steveco obralinih ur nakazu je trenutek intervalov vzdhrzevanja.

Vzdrževanje s strani stranke

Opozorilo: Vsa servisna in vzdrzevalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vednoPoklicete strokovnega trgovca podj. Karcher.

Dnevno vzdhrževanje:

Preverite polnilni nivo rezervaarja za gorivo.
Preverite nivo motornega olja.
Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo.
Preverite pritisk v gumah.
Preverite obrabo in morebiti zvite trako-ve na pometalnem valju in stranskem omelu.

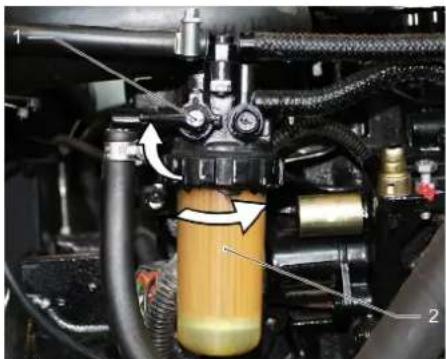

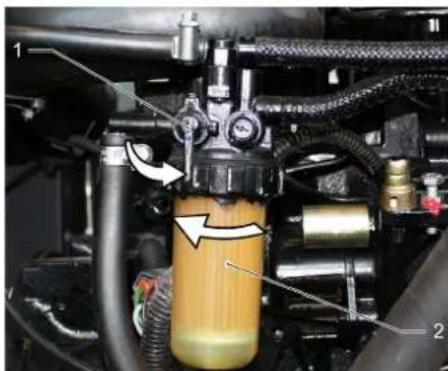

Preverite filter goriva.
Preverite locevalnik s centrifugalno silo in zrachni filter, po potrebji ju očistite.
Preverite fungcije vseh upravljalnih elementov.
Stroj preglejte glede poskodb.

Tedensko vzdvrževanje:

Ocistite vodni hladilnik.
Ocistite hladilnik hidravlicnega olja.
Preverite hidravliko.

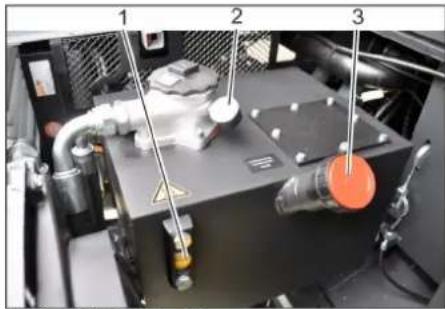

Preverite nivo hidravlicnega olja.
Preverite stanje zavorne tekocine.
Preverite obrabo tesnilinh letev, po potrebi jih zamenjajte
Preverite in namazitePokrov posode.

Vzdrževanje vsakih 50 obratovalnih ur:

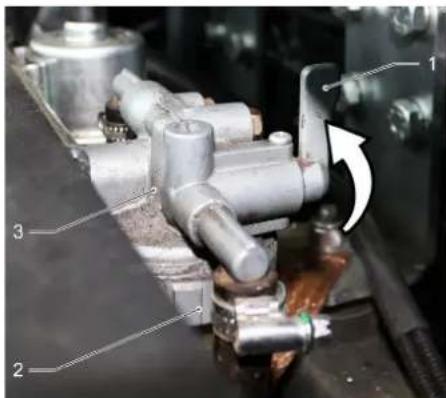

Izpustite vodo iz vodnega locevalnika dizla

Vzdrzevanje glede na obrabo:

Zamenjaje tesnilne letve.
Nastavite oz. zamenjaje stranska te-snila.
Zamenjate pometalni valj.
Zamenjalte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdhrzevanje.

Vzdrževanje s strani uporabniškega servisa

Vzdrzevanje vsakih 50 obratovalnih ur

Prvo servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabniški servis.

Vzdrzevanje po 250/500/1000/1500/2000 obratovalnih urah:

Servisiranje naj v skladu kontrolnim seznamom za pregled opravi uporabniški servis.

Opozorilo: Za ohranjanje garancijskih zahevkov mora pooblašeni uporabniški servis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdřevalna dela v skladu z vzdřevalno knjižico.

Vzdrževanje

Priprava:

Stroj za pometanje postavite na ravno povrsino.
Ključ za vžig obrnite na "0" in ga izvleci-te.
Blokirajte fiksirno zavoro.

Splošna varnostna navodila ΔNEVARNOST

Nevamost poškodb!
Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarostnega področja.

1 Držalo varnostnegadroga

2 Varnostni drog

Varnostni drog sklopite naviggor in ga vtaknite v drzalo (zavarovano).

Pazite, da motorno olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno uposte-vajte sledeca opozorila:

i	Upoštevajte navodila na baterji, v Navodilu za uporabo in vNavodilu za obratovanje vozila!
	Nosite zaščito za oči!
	Ötroci se ne smejo dotikati kislin in baterij!
	Nevarnost eksplozije!
	Prepovedan ogenj, iskre, odpr-ta svetloba in kajenje!
	Nevarnost razjedanja!
	Prva pomoč!
	Oporozilni zaznamek!
	Odstranitve odpadnegama materi-ala!
Pb	Baterije ne odvrzite v smetnjak!

NEVARNOST

Nevarmost eksplozije!

Uporabljajte le baterije s Pokritimi poli. Pokrov pola v primeru izgube nadomestite.

NEVARNOST

Nevarnost eksplozije!

Na baterije ne polagajte orodja ali podobnega. Nevarnost kratkega stika in eksplozij.

NEVARNOST

Nevamost poškodb!

Rane ne smejo nikoli priti v stik svincem. Po delu na baterijah roke nemudoma očistite.

NEVARNOST

Prepovedano je kajenje in odprt ogenj.

Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, sj ob polnjenu nastaja moćno eksplozivni plin.

NEVARNOST

Nevarnost razjedanja!

Ce pride kislina v stik zoymi ali kozo, sperite z veliko kolicino ciste vode.
Nato takoj obišcite zdravnika.
Umazana oblačila izperite z vodo.

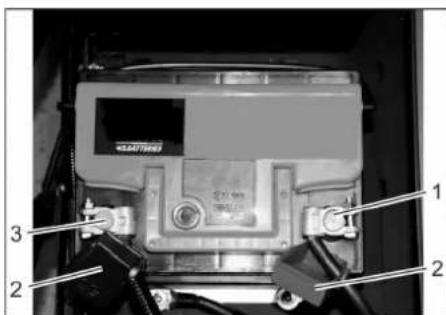

Vgradnja in prikljucitev baterije

1 Plus pol
2 Pokrov pola
3 Minus pol
Baterijo postavite v baterijski nosilec.
Močno privijte držalo na dnu baterije.
Polno sponko (rdek kabel) prikljucite na plus pol (+).
Poln o sponko pri kluite na minus pol (-).
NamestitePokrovecpolov.
Z zašcitno mastjo preizkusite, ali so baterijski poli in polne sponke zastosno zašciteni.

Preverjanje in korigiranje količine tekocine baterije

PREVIDNOST

Nevarnost poškodb!

Pri baterijah, ki so napolnjene skislno, redno preverajte kolićino tekocrine.
Izvijte vse celienePokrovcke.
Iz vsake celice vzemite vzorec z indicatorjem kisline.

Kislnapolno napolnjene baterijima pri 20^ specifie no tezo 1,28 kg/l.

Kislna polovično izpraznjene baterijee ima specificno težo med 1,00 in 1,28 kg/l.

-V vseh celicah mora biti specificna teza kisline enaka.

Vzorec kisline ponovno vrnite v isto cellico.
Pri premajhni količini tekoviine napolinite celice z destilirano vodo do oznake.
Napolinite baterijo.
Uvijte celienePokrovcke.

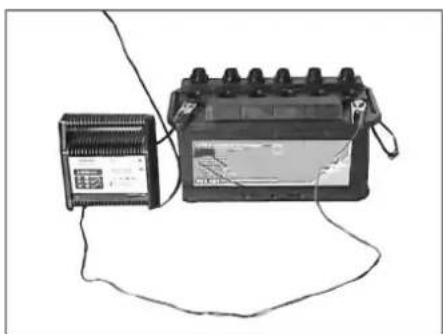

Polnjenje baterije

NEVARNOST

Nevarnost poškodb!

Pri rokovanju z baterijami upostevajte varmostne predpise. Upostevajte navodilo za uporabo proizvajalca polnilnika.

NEVARNOST

Nevarnost poškodb!
Baterijo polnite samo s primernim polnilnikom.

Izvijte vse celienePokrovcke. (le pri bateriji z malo vzdhrzevanja)
Plus pol vodnik polnilnika povežite s plus pol prikljuckom baterije.
Minus pol vodnik polnilnika povezite z minus pol priključkom baterije.
Omrežni vtč vtaknite v vtčnico in vklo-pite polnilnik.
Baterijo polnite s cim manjsim polnilnim tokom.
Ce je baterija napoljena, locite polnilnik najprej od omrežja in nato od baterije.
Uvjte celienePokrovcke. (le pri bateriji z malo vzdrrevanja)

Odstranitev baterije

Polno sponko na minus polu (-) odklopi-te.
Polno sponko na plus polu (-) odklopite.
Odvijte drzala na dnu baterije.
Baterijo vzemite iz baterijskega nosilca.
Izrabljeno baterijo odvrzite v skladu z veljavnimi dolocili.

Preverjanje nivoja motornega olja in dolivanje olja

NEVARNOST

Nevarnost opeklin!

Pustite, da se motor ohladi.
Preverjanje nivoja motornega olja izvedite napprej 5 minut po izklopu motorja.

1 Pokrov odprtine za polnjenje olja (motor)

2 Mrlna palcka za olje

Merilno palcko izvlecite.
Merilno palcko za olje obrisite in potisnite noter.
Merilno palcko izvlecite.
Odcitajte nivo olja.
Ponovno vstavite merilno palcko.

• Stanje olja mora biti med oznakama MIN" - in MAKS".
• Če je stanje olja pod oznako „MIN", ga dolijte.
• Ne dolivajte nad oznako „MAX".
  OdvijtePokrov odprtine za polnjenje olja.

Nalijte motorno olje. Za vrsto olja glejte poglavje Tehnici podatki.
ZapritePokrov odprtine za polnjenje olja.
Pocakajte najmanj 5 minut.
Preverite nivo motornega olja.

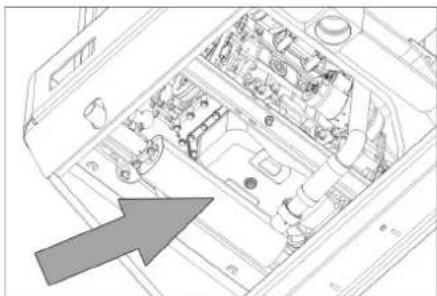

Menjava olja in oljega filtra PREVIDNOST

Nevarnost opeklin zaradi vrocega motorne-ga olja!

Pustite, da se motor ohladi.
Pripravite lovilno posodo za najmanj 1 liter motornega olja.
Pustite, da se motor ohladi.

Odvijte izpustne vijake za olje.
OdvijtePokrov odprtine za polnjenje olja.
Izpustite olje.

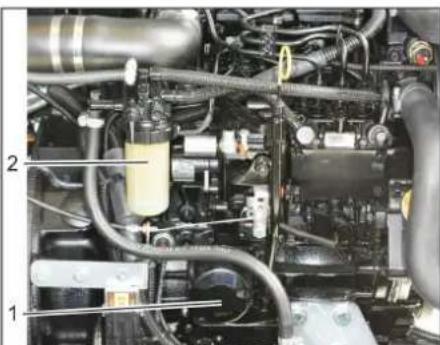

1 Filter motormega olja
2 Filter za gorivo
Odvijte oljni filter.
Ocistite nastavek in tesnilno ploskev.
Tesnilo novega oljega filtra pred vgradnjono namazite z oljem.
Vgradite novi oljni filter in ga mochno priv-vijte.
Uvjte izpustni vijak za olje vkljucno ste-snilom. Privojni navor: 25 Nm
Nalijte motorno olje. Za vrsto olja in polnilno kolićino glejte poglavje Tehnični podatki.
ZapritePokrov odprtine za polnjenje olja.
Pustite motor teci ca. 10 sekund.
Preverite nivo motornega olja.

Preverjanje filtra goriva

Preverite umazanost filtra goriva.
Filter goriva in ohisje filtra po potrebi ocistite, ce je potrebno, zamenjaje filter goriva.

Menjavafiltragoriva

1 Pipa za gorivo

2 Filter za gorivo

Zaprite pipo za gorivo.
Filter goriva odvijte in ga zamenjaje.

1 Pipa za gorivo

2 Filter za gorivo

OBVESTILO

Filter goriva pred vgradnjo napolnite z dizlom.

Privijte nov filter goriva.
Filter goriva pritegnite z vrtilnim momentom 20Nm.
Odpritepipo za gorivo.

Izpustite kondenzno vodo na locevalniku vode dizelskega goriva

1 Pipa za gorivo
2 Skodelica locevalnika
3 Vodni ločevalnik

Zaprite pipo za gorivo.
Skodelico locevalnika odvijte in izpraznite.
Privije skodelico locevalnika.
Odprite pipo za gorivo.

Preverjanje nivoja hidravlicnega olja in dolivanje hidravlicnega olja OBVESTILO

Posoda za smeti ne sme biti dvignjena.

Odpritepokrovmotorja.

1 Kontrolno okence
2 Manometer
3 ZaporniPokrov,odprtina za polnjenje olja
Preverite nivo hidravlicnega olja skozi opazovalno steklo.
- Stanje olja mora biti med oznakama MIN"-in MAKS".
- Če je stanje olja pod oznako „MIN", ga dolijte.
Odvijte zaporniPokrov odprtine za dolivanje olja.
Ocistite obmoje polnjena.
Dolijte hidravlicno olje. Za vrsto olja glejte poglavje Tehnici podatki.
Privijte zaporniPokrov odprtine za dolivanje olja.

OBVESTILO

Ce manometer kaze povisani tlak hidravlicnega olja, mora Karcherjev uporabniski servis filter hidravlicnega olja zamenjati.

Hidravliko lahko vzdruje samo servinaslužba podjetja Kärcher.

Blokajte fiksirno zavoro.
ZaZenite motor.
Preverite tesnost vseh hidravlicnih cevi in priključkov.

Preverjanje in vzdhrzevanje hladilnika vode

NEVARNOST

Nevarnost opeklin in oparin!

Vodni hladilnik pustite ohlajati najmanj 20 minut.
Preverite nivo hladilne vode na izrav nalni posodi (Nivo vode med MIN in MAX.
Ocistite lamele hladilnika.
Preverite tesnost gibkih cevi hladilnika in priključkov.
Ocistiteventilator.

Preverjanje pometalnegavalja

ZaZenite motor.
Zbiralnik smeti dvignite do koncnega položaja.
Ugasnite motor.
Blokirajte fiksirno zavoro.

Uporabite varnostni drog za visoko praznjenje.
S pometalnegaa valja odstranite trakove alivrvice.

Izvlecite varmostni drog.
Zazenite motor.
Zbiralnik smeti spustite do koncnega položaja.
Ugasnite motor.

Zamenjava pometalnega valja

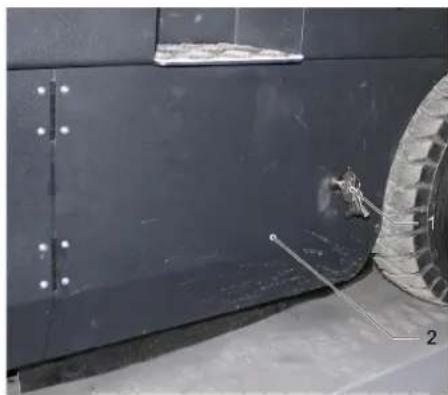

1 Ključ

2 Stranska obloga
Posodo za smeti privzdignite in jo pod-prite z varnostnim drogom.
Skljucem odprite stransko oblogo.

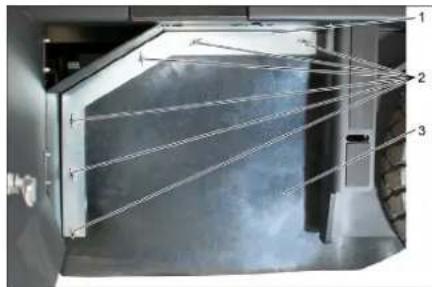

1 Držalna palica
2 Krilata matica
3 Stransko tesnilo
Odvijte krilate matice.
Snemite drzalno palico.
Krilate matice na nosilni plocevini odvjte s stranskega tesnila in smemite nosilno plocevino.
Stransko tesignilo sklopite navzven.
Izvijte pritrditveni vijak nosilca pometal- nega valja in nosileczasukajte navzven.
Izvlecite pometalni valj.

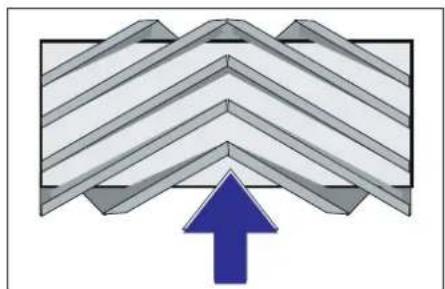

Vgradni položaj pometalnega valja v smeri vožnje (tloris)

Opozorilo: Pri vgradnji novega pometalne-ga valja pazite na položaj krtacnega na-stavka.

Vstavite nov pometalni valj. Zareze pometalnega valja morajo biti nataknjene na utore nasproti lezece nihalke.

Oporzorilo: Po vgradnji novega pometalne-ga valja je potrebno povrsino pometanja na novo nastaviti.

Preverjanje in nastavljanje povrsine pometanja pometalnegavalja

Preverite pritisk v gumah.
Izklopite sesalni ventilator.
Stroj za pometanje zapeljite na ravno in gladko povrsino, kjer zazna prah ali kredo.
Zupravljno rocico spustite pometalni valj in ga pustite teci (pribl. 10 s).
Dvignite pometalni valj.
Napravo odpeljite naprej.
Preverite ogledala za pometanje.

Oblika povrsine pometanja mora tvoriti enakomeren pravokotnik s sirino 80-85 mm.

Nastavite pometalno povrsino

1 Vzmet
2 Nastavitvena matica
3 Protimatica
4 Drog z navojem
Znastavitvenim vijakom nastavite polozaj povrsine pometanja.
Preverite ogledala za pometanje.

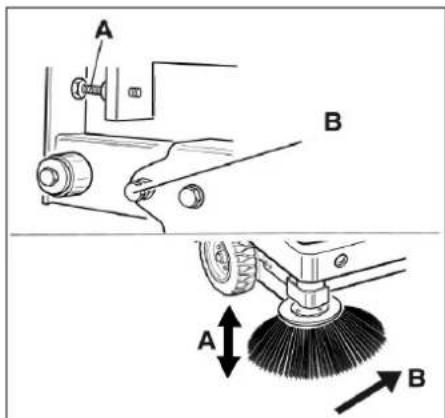

Preverite in namestite ogledalo na stranskem omelu

Preverite pritisk v gumah.
Dvignite stransko omelo.
Stroj za pometanje zapeljite na ravno in gladko povrsino, kjer zazna prah ali kredo.
Z upravljalno rocico spustite stransko metlo in pustite delovati približno 10 sekund.
Dvignite stransko omelo.
Napravo odpelite naprej.
Preverite ogledala za pometanje.

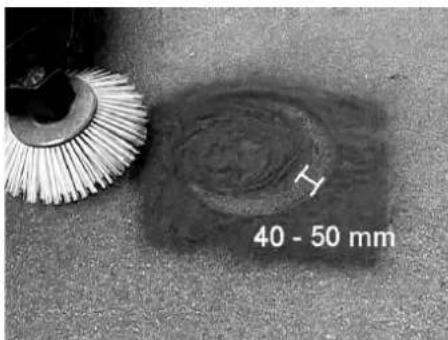

Sirina ogledala za pometanje nj bi bilamed 40-50 mm.

Pometalno povrsino korigirajte z dvemi nastavitvenimi vijaki.
Preverite ogledala za pometanje.

Nastavljanje stransikh tesnil

NEVARNOST

Nevamost poškodb!

Pri dvignjeni posodi za smeti vedno uporabite varnostni drag. Zavarovanje opravite le izven nevarnostega področja.
Preverite pritisk v gumah.
Posodo za smetni privzdignite in zavarujte z varnostnim drogom.
Varnostni drog sklopite naviggor in ga vtaknite v drzalo (zavarovano).

1 Držalo vamostnega droga
2 Varnostni drag
Stransko oblogo odprite kot opisano v poglavju „Zamenjava pometalnega valija".
Odvijte 6 krilath matic na stranski nosilni plocevini.
Odvijte 3 matice (st. 13) na sprednji no-silni plocevini.
Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1 - 3 mm.
Privijte nosilne plocevine.
Postopek ponovite na drugi strani naprave.

Preverite pritisk v gumah

Stroj za pometanje postavite na ravno povrsino.
Na ventil gume prikljucite napravo za preverjanje pritiska v gumah.
Preverite pritisk v gumah in ga po potrebi popravite.

Filter za prah sme zamenjati le Karcherjev uporabniški servis.

NamestitePokrov filtra in ga blokirajte.

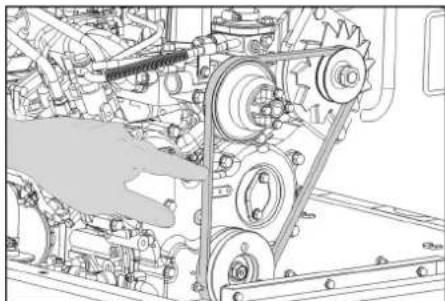

Preverjanje in nastavitev klinastega jermena

Klinasti jermen mora pri tlaku 10kg popustiti ca. 7-9 mm.

Napetost klinastega jermena njatavi pooblasceni uporabniiski servis.

Preverjanje in zamenjava zračnega filtra

1 Zapiralo
2 Ohise zračnega filtra
Snemite ohisje zračnega filtra.
Zamenjalte vlozek zracnega filtra. Oporzorilo: Vgradni poLOJAZ i izpiHovalno odprtino navzdol (glejtse sliko).

Cischenje locevalnika scentrifugalno silo

1 Krilata matica
2 Locevalnik s centrifugalno silo
Odvijte krilato matico na locevalniku s centrifugalno silo.
Ocistite locevalnikscentrifugalnsilo.

Preverjanje nivoja hladilnega sredstva

1 Izravnalna posoda hladilmega sredstva
Preverite nivo polnjenja pri hladnem motorju.
Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo. Pravilen nivo hladilnega sredstva mora lezati med zgornjo in spodnj oznako.

Menjavavarovalk

Izvijte narebricene matice.
Odpritypokrov na omarici z varovalkami.
Preverite varovalke
Zamenjalte defektne varovalke. Opozorilo: Uporabite le varovalke izisto varnostno vrednostjo.

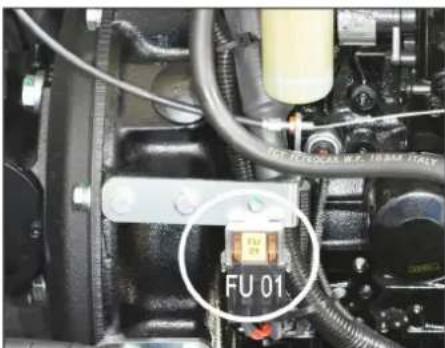

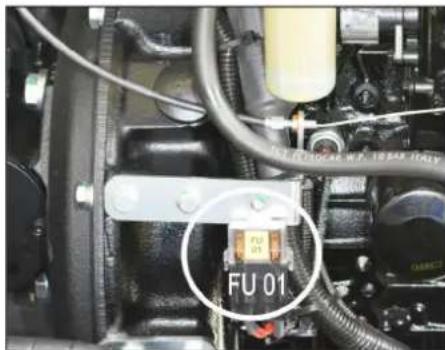

Opozorilo: Varovalka FU 01 se nahaja v predelu za motor.

FU 01 Glavna varovalka 60 A
FU 02 Troblja Hladilnik hidravličnega olja	20 A
FU 03 Varnostni rele Multifunkcjiks prikaz	10 A
FU 04 Vrteča opozorilna luč 5 A
FU 05 Varnostni rele Časovna zakasnitev	25 A
FU 06 Razsvetljava kabine Brisalec	10 A
FU 07 Črpalka za gorivo 10 A
FU 08 Časovni rele Sedežno kontaktno sti-kalo	3 A
FU 09 Osvetlitev levo 7,5 A
FU 10 Osvetlitev desno 7,5 A
FU 11 Delovna osvetlitev spredaj (zasenčena luč)	10 A
FU 12 Sistem vibratorja 25 A
FU 13 Signal vžvratne vožnje 5 A

Pomoč pri motnjah
Motnja Odprava
Stroja ni možno zagnati Usedite se	na voznikov sedež, sedežno kontaktno stikalo se aktivira
	Za zagon motorja mora biti zavorni pedal pritsinjen.
	Npolnite ali zamenjate baterijo
	Natočite gorivo, odzračite system goriva
	Zamenjate filter za gorivo
	Preverite systemd za dovajanje goriva, prključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor tečne neenakomerno Očistite	zračni filter ali pa zamenjate vložek
	Preverite systemd za dovajanje goriva, prključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor je pregret Dolijte hladilino sre	dstvo
	Sperite hladilnik
	Napnite klinasti jermen
	Obvestite uporabniški servis podj. Kärcher
Motor teče, vendar stroj pelje le počasi oz. sploh ne	Sprostite fiksirno zavoro
	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Piskajoc zvok v hidravliki Dolijte hid	ravlično tekocrino
	Obvestite uporabniški servis podj. Kärcher
Krtace se vrtijo le počasi ali sploh ne	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Malo ali brez sesalne moči v prede-lu krtac	Preverite filter za prah, ga očistite ali zamenjate.
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Nastavljanje stranskih tec	snil
	Vklop ventilatorja
	Preverite filter za prah, ga očistite ali zamenjate.
	Zamenjate tesnila filtra
	Odprit pekrov posode.
	Obvestite uporabniški servis podj. Kärcher
Metle pušćajo pometene smeti Izpr	aznite zbiralnik smeti
	Preverite filter za prah, ga očistite ali zamenjate.
	Zamenjate pometalni valj
	Nastavite pometalno povrsino
	Zamenjate tesnilne trakove posode za smeti.
	Odstranite blokiranje pometalnega valja
	OdpritPokrov posode.
	Obvestite uporabniški servis podj. Kärcher
Zbiralnik smeti se ne dvigne oz. spusti	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Obvestite uporabniški servis podj. Kärcher
Pokrov posode se ne odpre Obvestite uporabniški servis podj. Kärcher
Motnje v obratovanju s hidravlicno gobiljivimi deli	Obvestite uporabniški servis podj. Kärcher

Tehnični podatki
		KM 150/500 R D Classic
Podatki o stroju
Hitrost vožnje, naprej km/h 12
Hitrost vožnje, nazaj km/h 12
Sposobnost vzpona (maks.) % 18
Površinska moč brez stranskih omel m	z/h 14400
Površinska moč s stranskimi omeli m	2/h 18000
Delovna širina brez stranskih omel mm 1200
Delovna širina s stranskim omelom mm 1500
Vrsta zaščite zašćiteno proti kapljacovi dvi -- IPX 3
Čas uporabe pri polnom rezervooraju h 6,5
Motor
Tip -- YANMAR 3TNV76A
Izvedba -- 3-valjni štritaktni dizelski motor
CO2Emisije po merlinem postopku Uredbe EU 2016/1628 (stopnja V)	g/kWh	932,0
Način hlajenja	-- vodno hlajejhe
Smer vrtenja	-- v nasprotni	smeri urinega kazalca
Izvtina	mm 70
Hod	mm 82
Delovna prostornina	cm³	1116
Količina olja	I	3,5
Obratovalno število obratov	1/min	2500
Maksimalno število vrtlajev	1/min	2500
Število vrtlajev v prostem teklu	1/min	1300
Zmogljivost maks.	kW/PS	15,8 / 21,5
Najvišji vrtlini moment pri 2400-2900 1/min	Nm	84,1
Oljni filter	-- Filtrski vložek
Sesalni filter	-- Notranji filtrski vložek, zunanji filtrski vložek
Filter za gorivo	-- Filtrski vložek
Elektricna naprava
Baterija	V, Ah	12, 62
Generator, trifazni tok	V, A	12, 55
Zaganjač	-- Elektricki zaganjalnik
Hidravlična naprava
Količina olja v celotni hidravlični napravi	I	35
Količina olja v hidravličnem rezervaarju	I	28
Vrste olja
Motor (nad 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (pod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidravlika	-- HV 46
Zbirnalnik smeti
Maks. višina izprazenjenja	mm 1470
Volumen zbirnalnika smeti	I	500
Pometalni valj
Premer pometalnega valja	mm 380
Širina pometalnega valja	mm 1200
Št. vrtlajev	1/min	360
Pometalna povrsina	mm 80
Stranska omela
Premer stranskega omela	mm 600
Število vrtlajev (brezstopenjsko)	1/min	0 - 54
Gume
Velikost sprejad	-- 5.00-8 10PR
Velikost zadaj -- 4.00-8 8PR
Zavora
Prednja kolesa -- mehanično
Zadnje kolo -- hidrostatično
Filtrirni in sesalni sistem
Izvedba -- Žepni filter
Št. vrtljajev 1/min 2900
Filtrska površina filtra za droben prah m	2	7
Nazivni podtlak sesalnegаSYSTEM mbar 18,5
Nazivni volumski tok sesalnegaSYSTEM m	3/h 1650
Sistem vibratorja -- Elektromotor
Pogoji okolice
Temperatura °C -5 do +40
Zračna viažnost, brez rosenja	%	0 - 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Emisija hrupa
Nivo hrupa \( L_{pA} \)	dB(A)	80
Negotovost \( K_{pA} \)	dB(A)	3
Nivo hrupa ob obretenitvi\( L_{WA} \)+ negotovost \( K_{WA} \)	dB(A)	102
Vibracije naprave
Vrednost vibracij dlan-roka	m/s2	1,3
Sedež	m/s2	1,2
Negotovost K	m/s2	0,2
Mere in teža
Dolžina x širina x višina	mm	2442x1570x1640
Obračalni radij desno	mm	1515
Obračalni radi levo	mm	1600
Prazna teža	kg	1394
Dopustna skupna teža	kg	2240
Dovoljena osna obretenitev sprejad	kg	1408
Dovoljena osna obretenitev zadaj kg 832
Prostornina rezervaorja goriva, dizel	l	26
Pridržana pracica do tehnichnih spremb!

Izjava EU o sklearnndosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdela-ve ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svjo veljavnost, Če kdo napravo spremeni brez našega soglasja.

Proizvod: Pometalno sesalni strojs sedežem

Tip: 1.186-xxx

Uporabljeni usklajeni standardi:

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Uporabni nacionaln standards

Postopek ocenjevanja skladnosti:

2000/14/ES:Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 99

Zajamceno: 102

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblascena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Nebezpecenstvo poškodenia!

Nevymyvajte prachovy filter.
Opravy smú vykonávat iba schvaléné servisy alebo odborníci v toto odbore, ktorí su dókladne oboznáméní so vsetkymi relevantnými bezpečnostnými predpismi.
Prenosne priemyselne pouzite pristroje podliehaju bezpecnostnemu preskusaniu podla VDE 0701.
Zametaci stroj postavte na rovnu plochu.
Klucik zapalovania otoit na "0" a vy-tiahnut'.
Zatiahnite ručnú parkovaciu brzdu.

Cistenie

UPOZORNENIE

Nebezpečenstvo poskodenia!

Nebezpecenstvo poškodenia!

U bateri naplenych kyselinou pravidelne skontrolovat stav kvapaliny.
Vyskrutkovat vsetky uzavery clankov.
Z kaźdeho clanku batrice odoberte prostrechnictvom skusacky kyseliny vzorku.
-Kyselina plne nabitej baterie ma pri 20 ^ C Specificifiku hmotnost'1,28 kg/l.
-Kyselina Ciastocne nabitej baterie ma speficicku hmotnost medzi 1,00 a 1,28 kg/l.
- Specifiká hmotnost kyseliny musi byt vo vsetkych clankoch rovná.
Vzorku kyseliny vratte vzdy do toho clanku, z ktorheo ste ju odobrali.
Ak je hladina kvapaliny nizka, naplin' clanky a' po značku destilovanou vodou.
Nabite akumulátor.
Naskrutkovat'uzávery clankov.

Nabite bateriu

NEBEZPECENSTVO

Nebezpečenstvo poranenia!

Pri manipulacii bateriami dodrziavaje bezpecnostne predpisy. Rešpektujte námod na obsluhu vyrobu nabijačky.

△NEBEZPECENSTVO

Nebezpečenstvo poškodenia!

Predvidiva pogresna upora

ba. HR 2

Prikladne podloge . . . . HR 2

Sigurnosni napuci .HR 2

Sigurnosne upute vezane za

rukovanje .HR 2

Sigurnosne upute koje se

Predvidiva pogresna uporaba

Ni u kom slučaju se ne smiju skupljati/ usisavati eksplozivne tekuciće, zapaljivi plinovi kao ni nerazrijedene kiseline niti otapala! U to spadaju benzin, razrjedi-vači za boje ili lož ulje, jer se njihovim kovitlanjem i miješanjem s Usisnim zrankom mogu formirati eksplozivna isparenja ili eksplozivne smjese, osim toga aceton, nerazrijedene kiseline i otapala, buduci da nagrizaju materijale koji se koriste u stroju.
Nikada nemojte sakupljati niti usisavati reactivnu metalnu prasinu (od npr. aliminija, magnezija, cinka), buduci ona u spoju s jako alkalinim i kiselim sredstvima za ciscenje formira eksplozivne plinove.
Nemojte skupljati/usisavati zapalgene ili uzarene predmete.
Uredaj nije podesan za skupljanje tvari opasnih po zdravlje.
Stroj se ne smije koristiti u zatvorenim prostorijama.
Nemojte se pri radu stroja zadržavati u području opasnosti. Zabranjen je rad u prostorijama u kojima prijeti opasnost od eksplozija.
Voznja pratecih osoba njedopustena.
Uredajem se nsmiju gurati/povlačiti niti prevoziti bilokakvi predmeti.

Prikladne podloge

■ Asfalt
Podovi industrijskih postrojenja
Estrih
Beton
Popločane povrsine

Sigurnosni napuci

Opasnost od oštećenja sluha. Pri radu sa strojem morate obaveznositi prikladnu zašitu sluha.

Sigurnosne upute vezane za rukovanje

Slika stroja za metenje

Slika

1 Poklopac spremnika
2 Sjedalo (s kontaktnim prekidačem)
3 Upravljač
4 Zaporni klizačPoklopca uredeja
5 Poklopac uredaja
6 Prednje radno svjetlo (Opcija)
7 Desna bočna metla
8 Prednji kotač
9 Valjak za metenje
10 Mjesto gezivanja (4x)
11 Natpisna pločica
12 Centrifugalni separator
13 Rotacijsko svjetlo
14 DesniPoklopac uredaja
15 DesniPoklopac
16 Stražnja oplata
17 Strażnje radno svjetlo (Opcija)
18 Stražnji kotač
19 LijeviPoklopac
20 LijeviPoklopac (poklopac motora)

Opcialna oprema

Zašitni krov upravljacke kabine	2.851-686.0
Radno svjetlo 2.852-082.0
Lijeva bočna metla 2.851-2	74.0

Komandno polje

Slika

1 Podloga
2 Upravljacka poluga
3 Osiguraci
4 Indikatori i zaslon
5 Kontaktna brava
6 Funkcijske tipke
7 Podesavačbroja okretaja motora Ručica za gas
8 Pozicijska (ručna) kočnica
9 Poluga ventiladora

Papučica

Slika

1 Poprečni držač
2 Filtar za prasinu

Provjerite filtrar za prasinu, po potrebi ga očistite ili zamijenite.

Napomena

Filtar za prasinu smije mistrjati samoservisna sluzba poduzeca Karcher.
Postavite i pricvristitePoklopac filtra.

Maksimalan nagib podloge prilikom voznji s izdignutom posudom za prljavstinu.

Dopusteno je savladavati
samo uspone do 18% u
smeru voznje.

Opasnost od oštećenja! Filter za prasinu ne sme da se pere u vodi.

Namensko korijscenje

Uredaj za metenje je predviden za profesionalno ciscenje podnih povrsina i to recimo za sledeca podruca primene:

■ Parkinzi
Proizvodna postrojenja
Logisticka podruca
Hoteli
Trgovine
Skladista
Trotoari
Ovaj uredaj za metenje koristite isključivo u skladu sa navodima iz ovog uputstva za rad.

Nenamenskom se smatra svaka upotreba izvan oivh okvira. Proizvodač ne preuzima odgovornost za takonastale šte; rizik snosi Jedino korisnik.

Na uredaju se ne smeju vr'siti nikakve izmene.
Urejaz metenje je prikladan samo za podne povrsine navedene u radnom uputstvu.
Sme se voziti samo po povrsinama koje su od strane preduzeca ili osoba koje je on ovlastio dozvoljene za primenu uredaja.
U osnovi važi: Lako eksplozivne materije moraju da se drze podalje od uredaja (opasnost od eksplozije/ požara).

Predvidiva pogresna upotreba

Ni u kom slučaju se ne smeju skupljati/ usisavati eksplozivne tecnosti, zapaljivi gasovi kao ni nerazredene kiseline niti rastvarači! U to spadaju benzin, razëdivači za boje ili lož ulje, jer se njihovim kovitlanjem i meşanjem s usisinim vazduhom mogu formirati eksplozivna isparenja ili eksplozivne smese, osim toga aceton, nerazredene kiseline i rastvarači, buduci da nagrizaju materijale koji se koriste u uredağu.
Nikada nemojte usisavati ili sakupljati reaktivnu metalnu prasinu (od npr. aluminijuma, magnezijuma, cinka), jer ona u spodu sa jako alkalinim i kiselim sredstvima za ciscenje formira eksplozivne gasove.
Nemojte skupljati/usisavati zapaljene ili užarene predmete.
Uredaj nije podesan za sakupljanje supstanci koje su opasne po zdravlje.
Uredaj se ne sme koristiti u zatvorenim prostorijama.
Nemojte se pri radu uredaja zadrzavati u području opasnosti. Zabranjen je rad u prostorijama u kojima preti opasnost od eksplozija.
Voznja pratecih osoba nije dozvoljena.
Uredaj ne sme da se koristi za guranje/ vučenje ili prevoženje bilo kakvih predmeta.

Prikladne podloge

■ Asfalt
Podovi industrijskih postrojenja
Estrih
Beton
Popločane povrsine

Sigurnosne napomene

Opasnost od ostecenja sluha. Pri radu sa uredajem morate obavezno nositi prikladnu zastitu sluha.

Sigurnosne napomene vezane za rukovanje

Pre uporabe proverite da li je uredaj sa svojim radnim komponentama u ispravnom stanju i siguran za rad. Ako stanje nods besprekorno, ne sme se upotrebljavati.
Pri upotrebi uredaja u opasnim područjima (npr. na benzinskim stanicama) treba se pridrzavati odgovarajučih sigumosnih propisa. Zabranjen je rad u prostorijama u kojima preti opasnost od eksplozija.

OPASNOST

Opasnost od povreda!

Uredaj se uzonama u kojima postoji opasnost od povredivanja rukovaoca padajucim predmetima ne sme koristiti bez adekvatnog zaistinog krova.
Rukovaoc mora da upotrebljava uredaj u skladu sa njegovom namenom. Mora voditi računa o lokalnim uslovima, a pri radu uredajem mora se paziti na druge osobe, posebno decu.
Moraju se uvažavati propisi, pravila i odredbe koji važe za motorna vozila.
Rukovalac se pre početka radova mora uveriti da su sve zašitne naprave postavljene propisno i da su ispravne.
Rukovalac ureda je odgovoran za eventualne slucajeve nesrece kojima su pogodene druge osobe ili njihova imovina.
Rukovalac mora da nosi usku odecu. Nosite cvrstu obucu i izbegavajte odecu koja nije uz telo.
PrePokretanja uredaja prekontrolisite okolinu (npr. ima li dece).Pobrinite se za dobrupreglednost!
Ukljuceni uredaj nikada ne ostavlajte bez nadzora. Rukovalac sme da napsti uredaj tek nakon sto izvuce kljuc (Intelligent Key) i osigura uredaj od nephotcnogPokretanja.
Neovlasceno koniscenje uredaTreba spreciiti izvlacenjem kljuca.
Uredaj smeju da koriste samo lica koja su upucena u rukovanje njime i koja mogu dokazati sposobnosti za posluživanje i ovlascena su za njegovu upotrebu.
Ovaj uredaj nije predviden da njime rukuju osobe (uklučujuci i decu) sa smanjenim fizickim, senzornim ili mentalnim mogucnostima opazanja ili s ograničenim iskustvom i znanjem, osim ukoliko ih lice koje je za njih odgovorno ne nadgleda ili upucuje u rad s uredajem.
Deca se moraju nadgledati kako bi se spreci do sa igraju s uredajem.

Sigurnosne napomene vezane za voznju

△OPASNOST

Opasnost od nesreca, opasnost od povreda!

→ Brzinu kretanja treba prilagoditi odredenim prilikama.
Opasnost od prevrtanja na prevelikim usponima.
Dopusteno je savladavati samo usponedo 18% u smeru voznje.
Opasnost od prevrtanja na nestabilnoj podlozi.
Uredaj koristite isključivo na stabilnima podlogama.

Opasnost od prevrtanja pri prevelikom bočnom nagibu.

Dozvoljeno je savladavanje poprechnih kosina u odnosu na smer kretanja od maksimalno 10%

Uredaji sa motorom sa unutrasnjim sagorevanjem

△Opasnost

Opasnost od povreda!

Otvor za izduvne gasove ne sme da bude zatvoren.
Ne naginjite se nad otvor za izduvne gasove i ne zahvatajie u njega (opasnost od opekotina).
Ne dodirujte pogonski motor (opasnost od opekotina).
Izduvni gasovi ne smeju da se udisu jer su otrovn i stetni po zdravlje.
Motoru je nakon iskligucivanja potrebno oko 3-4 sekunde da se zaustavi. U tom vremenu se morate obavezno držati podalje od radnog područja.

3 Upravljacka poluga bočne metle

4 Upravljacka polugaPoklopca posude

Upravljacka poluga valjka za metenje

Upravljacka poluga valjka za metenje (1) unapred: Valjak za metenje se spušta.
Upravljacka poluga valjka za metenje (1) unazad: Valjak za metenje se podiže.

Upravljacka poluga posude za nakupljenu prljavstinu

Upravljacka poluga posude za nakupljenu prljavstinu (2) unapred: Posuda za nakupljenu prljavstinu se spust.
Upravljacka poluga posude za nakupljenu prljavstinu (2) unazad: Posuda za nakupljenu prljavstinu se podiže.

Upravljacka poluga bočne metle

Upravljacka poluga bočne metle (3) unapred: Bočna poluga se spušta.
Upravljacka poluga bočne metle (3) unazad: Bočna metla se podiže.

Upravljacka polugaPoklopca posude

Upravljacka polugaPoklopca posude (4) unapred: Poklopac posude za nakupljenu prljavstinu se otvara.
Upravljacka polugaPoklopca posude (4) unazad: Poklopac posude za nakupljenu prjavstinu se zatvara.

Metenje suve podloge

1 Poluga ventilatoruklučeno/isključ
Ukljuciteventilatore.

Prilikom povrsinskog ciscenja: Upravljacka poluga valjka za metenje (1) unapred: Valjak za metenje se spusta.
Upravljacka polugaPoklopca posude (4) unapred: Poklopac posude se otvara.
Prilikom cisencja bochnih ivica: Upravljacka poluga boce metle (3) unapred: Bočna poluga se spušta.

Metenje vlažne ili mokre podloge

Iskliguciteventilatore.
Prilikom povrsinskog ciscenja: Upravljacka poluga valjka za metenje (1) unapred: Valjak za metenje se spusta.
Upravljacka polugaPoklopca posude (4) unapred: Poklopac posude se otvara.
Prilikom ciscenja bochnih ivica: Upravljacka poluga boce metle (3) unapred: Bočna poluga se spušta.

Praznjenje nakupljene prljavstine

△OPASNOST

1 Poprečni držač
2 Filter za prasinu

Proverite filter za prasinu, po potrebig ociistite ili zamenite.

Napomena

Filter za prasinu sme da menja samoservisna sluzba kompanije Karcher.
Postavite i pričvristitePoklopac filtera.

Proverite i podesite klinasti remen

Klinasti remen se mora pri pritisku od 10 kg utisnuti priblizno 7-9 mm.
Podesavanje zategnutosti klinastog remenja prepustite ovlascenoj servisnoj sluzbi.

Provera i zamena filtera za vizduh

1 Zatvarač
2 KuciSTE filtera za vazduh
Uklonite kuciSTE filtera za vazduh.
Zamenite ulozak filtera za vazduh. Napomena: Polozaj ugradnje s izduvnim otvorom prema dole (vidi sliku).

Ciscenje centrifugalnog separatora

1 Leptir navrtka
2 Centrifugalni separator
Odvijte leptir navrtku na centrifugalnom separatoru.
Ocistite centrifugalni separator.

Provera rashladnog sredstva

1 Ekspanziona posuda za rashladnosredstvo
Proverite nivo napunjenosti kada je motor hladan.
Proverite nivo napunjenosti ekspanzione posude za rashladno sredstvo. Ispravan nivo napunjenosti je izmedu gornje i donje oznake.

Zamena osigurača

Izvijte navrtku sa nazubljenom glavom.
OtvoritePoklopac kutije sa osiguracima.
Proverite osigurace.
Neispravne osigurace zamenite novim. Napomena: Koristiteismo osigurace iste jaçine.

Napomena: Osigurač FU nalazi se u prostoru motora.

FU 01 Glavni osigurač 60 A
FU 02 Sirena Hladnjak hidrauličkog ulja	20 A
FU 03 Sigurnosni relej Višenamenski ekran	10 A
FU 04 Rotirajuće svetlo 5 A
FU 05 Sigurnosni relej Vremenska zadrška	25 A
FU 06 Svetlo u kabini Brisač stakla	10 A
FU 07 Pumpa za gorivo 10 A
FU 08 Vremenski relej Kontaktni prekidač sedišta	3 A
FU 09 Svetlo s leve strane 7,5 A
FU 10 Svetlo s desne strane 7,5 A
FU 11 Prednje radno svetlo (far)	10 A
FU 12 Vibracionesystem 25 A
FU 13 Signalizacija vožnje unazad	5 A

Otklanjanje smetnji
Smetnja Otklanjanje
Urešaj se ne mozePokrenuti Sedite	na sedište vozača, kontaktri prekidača sedišta vozača se aktivira.
	ZaPokretanje motora treba pritsnuti kočnu pedalu.
	Punjenje ili zamena akumulatora
	Ulijte gorivo, ispustite vazduh izsystema goriva
	Zamena filtera za gorivo
	Proverite i po potrebi popravite system vodova za gorivo, priključke i spojeve.
	Obavestite Kärcher servisnu službu.
Motor radi neravnomerno Očistite filter	zur bazduh ili zamenite filterski uložak.
	Proverite i po potrebi popravite system vodova za gorivo, priključke i spojeve.
	Obavestite Kärcher servisnu službu.
Pregrejan motor Dopunite rashladno	sredstvo
	Isperite hladnjak
	Zategnite klinasto remenje
	Obavestite Kärcher servisnu službu.
Motor radi, ali se urešaj kreće sporo ili nikako	Otokočite pozicionićkočnicu
	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Proverite da nema upleteniḥ traka ili petlji.
	Obavestite Kärcher servisnu službu.
Pišteci zvuk u hidraulici Sipajte hidral	aulichku tečnost
	Obavestite Kärcher servisnu službu.
Četke se vrte polako ili se uopšte ne vrte	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Proverite da nema upleteniḥ traka ili petlji.
	Obavestite Kärcher servisnu službu.
U prostoru Četki je usisna snaga mala ili je uopšte nema	Proverite, očistite ili zamenite filter za prašinu.
	Obavestite Kärcher servisnu službu.
Urešaj diže prašinu Podesavanje b	bčohnìh zaptivki
	Ukliguje ventilator.
	Proverite, očistite ili zamenite filter za prašinu.
	Zamenite filterske zaptivke
	OtvoritePoklopac posude.
	Obavestite Kärcher servisnu službu.
Jedinica za Čišćenje ostavlja priljavštinu da leži	Ispraznite posudu za nakupljenu priljavštinu
	Proverite, očistite ili zamenite filter za prašinu.
	Zamenite valjak za metenje.
	Naknadno podesite profil metenja
	Zamenite zaptivne trake na posudi za priljavštinu
	Uklonite strana tela koja blokiraju valjak za metenje
	OtvoritePoklopac posude.
	Obavestite Kärcher servisnu službu.
Posuda za priljavštinu ne moze da se podigne ili spusti	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Obavestite Kärcher servisnu službu.
Poklopac posude se ne otvara Obavestite Kärcher servisnu službu.
Smetnje u radu s hidraulickimPokretenim delovima	Obavestite Kärcher servisnu službu.

Tehnički podaci
		KM 150/500 R D Classic
Podaci urežaja
Brzina vožnje prema napred km/h 12
Brzina vožnje unazad km/h 12
Savladavanje uspona (maks.) % 18
Površinski učinak bez bočnih metli m	2/h 14400
Površinski učinak s bočnom metlom m	2/h 18000
Radna širina bez bočne metle mm 1200
Radna širina sa bočnom metlom mm 1500
Stepen zašite, zašićeno od kapajuće vode -- IPX 3
Trajanje primene sa punim rezervaorom h 6,5
Motor
Tip -- YANMAR 3TNV76A
Tip -- 3-cilindrični Četvorotaktni dizel motor
CO2Emisija u skladu sa postupkom merenja EU odredbe 2016/1628 (stepen V)	g/kWh	932,0
Način hladenja	-- Hladenje vdom
Smer obrtanja	-- Suprotno smeru kazaljke sata
Otvor	mm 70
Hod	mm 82
Radna zapremina	cm³	1116
Količina ulja	I	3,5
Broj obrtaja pri radu	1/min	2500
Maksimalan broj obrtaja	1/min	2500
Broj obrtaja u praznom hodu	1/min	1300
Maks. snaga	kW/PS	15,8 / 21,5
Maksimalni obrtni moment pri 2400-2900 1/min	Nm	84,1
Filter za ulje	-- Filterski uložak
Filter za usisni vizduh	-- Unutrašnji/spoljašnji filterski uložak
Filter za gorivo	-- Filterski uložak
Električne komponente
Akumulator	V, Ah	12, 62
Generator trofazne struje	V, A	12, 55
Pokretć	-- Elektrostarter
Hidraulicke komponente
Količina ulja u kompletnom hidraulickom sklopu	I	35
Količina ulja u hidraulickom rezervaoru	I	28
Vrste ulja
Motor (preko 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (ispod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	-- HV 46
Posuda za nakupljenu prljavstinu
Maksimalna visina pražjenanja	mm 1470
Zapremina posude za prljavstinu	I	500
Valjak za metenje
Prečnik valjka za metenje	mm 380
Širina valjka za metenje	mm 1200
Broj obrtaja	1/min	360
Profil metenja	mm 80
Bočna metla
Prečnik bočnih metli	mm 600
Broj obrtaja (kontinualno)	1/min	0 - 54
Gume
Veličina napred -- 5.00-8 10PR
Veličina pozadi -- 4.00-8 8PR
Kočnica
Prednji toškovi -- mehanička
Zadnji točak -- hidrostatička
Filterski i usisni system
Tip -- Vrećasti filter
Broj obrtaja 1/min 2900
Površina filtera za finu prašinu m	2	7
Nominalni podpritsisak usisnogSYSTEM mbar 18,5
Nominalni zapreminski protok usisnogSYSTEM m	3/h 1650
Vibrazioni system -- Elektromotor
Okolni uslovi
Temperatura	°C	-5 do +40
Vlažnost vazduha, bez stvaranja kondenzata	%	0 - 90
Izračunate vrednosti prema EN 60335-2-72
Emisija buke
Nivo zvučnog pritiska LpA	dB(A)	80
Nepouzdanost KpA	dB(A)	3
Nivo zvučne snage LwA + nepouzdanost KwA	dB(A)	102
Vibracije urežaja
Vrednost vibracije na ruci	m/s2	1,3
Sedište	m/s2	1,2
Nepouzdanost K	m/s2	0,2
Dimenzije i težine
Dužina x širina x visina	mm	2442x1570x1640
Poluprečnik okretanja udesno	mm	1515
Poluprečnik okretanja ulevo	mm	1600
Prazna težina	kg	1394
Dozvoljena ukupna težina	kg	2240
Dozvoljeno opterećenje prednje osovine	kg	1408
Dozvoljeno opterećenje zadnje osovine	kg	832
Zapremina rezervaora za gorivo, dizel	l	26
Zadržavamo pravo na tehníčke promene!

Izjava o uskladenosti sa propisima EU

Ovim izjavljujemo da ovde opisana masina po svojoj koncepcj i načinu izrade, sa svim njenim modelima koje smo izneli na tržiste, odgovara osnovnim zahevima dole navenenih propisa Evropske Zajednice o sigurnosti i zdravstvenoj zašiti. Ova izjava prestaje da važi ak se bez naše saglasnosti na masini izvedu bilo kakve promene.

Proizvod: Mašina za metenje sa usisavanjem samohodna

Tip: 1.186-xxx
