ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 7540 W Bp Pack Kärcher

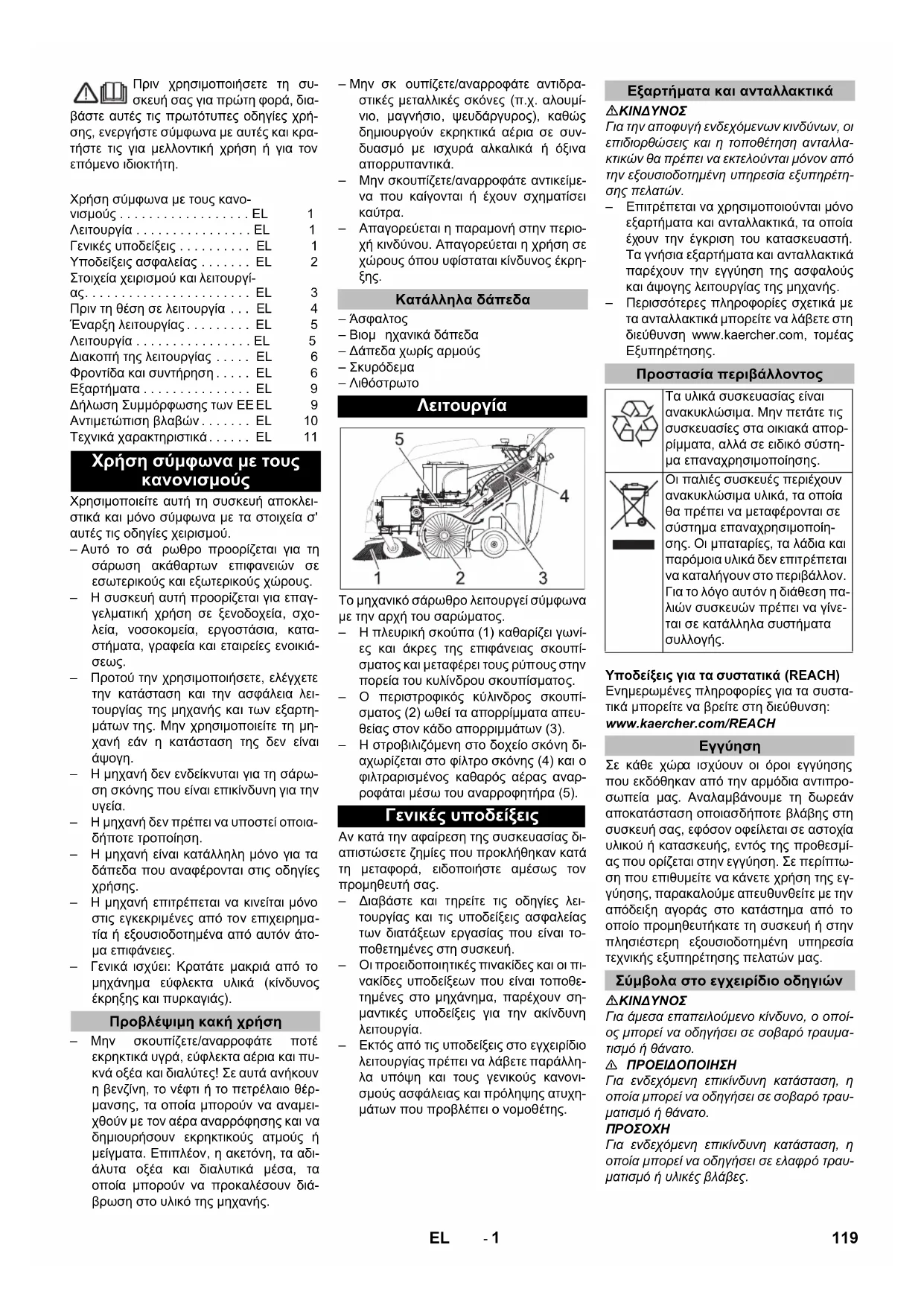

0,2 0,2 118 FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Χρησιμοποιείτε αυτή τη συσκευή αποκλει- στικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. – Αυτό το σά ρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους. – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση σε ξενοδοχεία, σχο- λεία, νοσοκομεία, εργοστάσια, κατα- στήματα, γραφεία και εταιρείες ενοικιά- – Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- ς. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι – Η μηχανή δεν ενδείκνυται για τη σάρω- ση σκόνης που είναι επικίνδυνη για την – Η μηχανή δεν πρέπει να υποστεί οποια- δήποτε τροποίηση. – Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδ ηγίες χρήσης. – Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρημα- τία ή εξουσιοδοτημένα από αυτόν άτο- μα επιφάνειες. – Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς). – Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυ- κνά οξέα και διαλύτες! Σε αυτά ανήκο η βενζίνη, το νέφτι ή το πετρέλαιο θέρ- μανσης, τα οποία μπορούν να αναμει- χθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδι- άλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διά- βρωση στο υλικό της μηχανής. ουπίζετε/αναρροφάτε αντιδρα- στικές μεταλλικές σκόνες (π.χ. αλουμί- νιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συν- δυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά. – Μην σκουπίζετε/αναρροφάτε αντικείμε- να που καίγονται ή έχουν σχηματίσει – Απαγορεύεται η παραμονή στην περιο- χή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρη- ξης.– Άσφαλτος– Βιομηχανικά δάπεδα– Δάπεδα χωρίς αρμούς– Σκυρόδεμα– Λιθόστρωτο Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του σαρώματος. – Η πλευρική σκούπα (1) καθαρίζει γωνί- ες και άκρες της επιφάνειας σκουπί- σματος και μεταφέρει τους ρύπους στην πορεία του κυλίνδρου σκουπίσματος. – Ο περιστροφικός κύλινδρος σκουπί- σματος (2) ωθεί τα απ ορρίμματα απευ- θείας στον κάδο απορριμμάτων (3). – Η στροβιλιζόμενη στο δοχείο σκόνη δι- αχωρίζεται στο φίλτρο σκόνης (4) και ο φιλτραρισμένος καθαρός αέρας αναρ- ροφάται μέσω του αναρροφητήρα (5). Αν κατά την αφαίρεση της συσκευασίας δι- απιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Διαβάστε και τηρείτε τις οδη τουργίας και τις υποδείξεις ασφαλείας των διατάξεων εργασίας που είναι το- ποθετημένες στη συσκευή. – Οι προειδοποιητικές πινακίδες και οι πι- νακίδες υποδείξεων που είναι τοποθε- τημένες στο μηχάνημα, παρέχουν ση- μαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλλη- λα υπόψη και το υς γενικούς κανονι- σμούς ασφάλειας και πρόληψης ατυχη- μάτων που προβλέπει ο νομοθέτης. Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλα- κτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία

ουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρ α ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπρο- σωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμί- ας που ορίζεται στην εγγύηση. Σε περίπτω- ση που επιθυμείτε να κάνετε χρήση της εγ- γύησης, παρακαλούμε απευθυνθείτε με την

όδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυ- ματισμό ή υλικές βλάβες.

Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1Λειτουργία . . . . . . . . . . . . . . . . EL 1 Γενικές υποδείξεις . . . . . . . . . . EL 1 Υποδείξεις ασφαλείας . . . . . . . EL 2 Στοιχεία χειρισμού και λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . EL 3 Πριν τη θέση σε λειτουργία . . . EL 4 Έναρξη λειτουργίας . . . . . . . . . EL 5 Λειτουργία . . . . . . . . . . . . . . . . EL 5 Διακοπή της λειτουργίας . . . . . EL 6 Φροντίδα και συντήρηση . . . . . EL 6 Εξαρτήματα . . . . . . . . . . . . . . . EL 9 Δήλωση Συμμόρφωσης των ΕEEL 9 Αντιμετώπιση βλαβών . . . . . . . EL 10 Τεχνικά χαρακτηριστικά. . . . . . EL 11 Χρήση σύμφωνα με τους κανονισμούς Προβλέψιμη κακή χρήση Κατάλληλα δάπεδα

Γενικές υποδείξεις Εξαρτήματα και ανταλλακτικά Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορ- ρίμματα, αλλά σε ειδικό σύστη- μα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτ όν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Σύμβολα στο εγχειρίδιο οδηγιών 119EL- 2 – Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι

– Κατά τη χρήση της συσκευής σε επικίν- δυνους χώρους (π.χ. σε πρατήρια καυ- σίμων) πρέπει να τηρούνται οι ανάλογες

διαγραφές ασφαλείας. Απαγορεύε- ται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης. – Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονι- σμούς. Λαμβάνετε πάντα υπόψη τις το- πικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της

ιν την έναρξη της εργασίας, ο χειρι- στής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν. – Ο χειριστής της συσκευής είναι υπεύθυ- νος για ατυχήματα σε άλλα άτομα ή την περιουσία τους. – Ο χειριστής πρέπει να φορά στενά ρού- χα. Φοράτε σταθερά παπούτσια και

οφεύγετε τα φαρδιά ρούχα. – Πριν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα! – Για να αποτρέψετε τη μη εξουσιοδοτη- μένη χρήση της συσκευής, βγάλτε το

– Κατά την εγκατάλειψη, η συσκευή πρέ- πει να ασφαλίζεται έναντι ακούσιας κί-

σκευή επιτρέπεται να χρησιμοποι- είται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. – Αυτή η συσκευή δεν επιτρέπεται να χρη- σιμοποιείται από άτομα (και από παιδιά) με περιορισμένες φυσικές, αισ

κές ή νοητικές ικανότητες ούτε από άτο- μα χωρίς εμπειρία ή γνώσεις. – Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Κίνδυνος τραυματισμού! Κίνδυνος ανατροπής, όταν η κλίση του εδά- φους είναι πολύ ανοδική. – Επιτρέπεται η κίνηση προς τα εμπρός σε επιφάνειες με κλίση μόνον έω ς 12%. Κίνδυνος ανατροπής, όταν το έδαφος είναι

– Οδηγείτε το μηχάνημα μόνο σε σταθερό

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη. – Η ανοδική κλίση, εγκάρσια προς τη δι- εύθυνση της κίνησης, μπορεί να είναι μόνο έως 12%. Η ταχύτητα κίνησης πρέπει να προσαρμό-

ς εκάστοτε συνθήκες. – Κατά τη μεταφορά λάβετε υπόψη το βά- ρος της συσκευής. – Κατά τη μεταφορά της συσκευής, απο- συνδέστε την μπαταρία και στερεώστε καλά τη συσκευή. Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορ- τιστές που συνιστά η εταιρία Kärcher. – Πρέπει να τηρούνται οπωσδήποτε οι

ηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών. – Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό. – Οι συσσωρευτές πρέπει να διατηρού- νται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από

ους, π.χ. από μεταλλικές σκόνες. – Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρη-

– Χρησιμοποιείτε πάντα 2 μπαταρίες ίδιου τύπου! – Απαγορεύεται η χρήση ακάλυπτης φλό- γας, ο σχηματισμός σπινθήρων ή το κά- πνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος

– Χρησιμοποιείτε μό νο μπαταρίες με κά- λυμμα πόλων. Αντικαταστήστε το κά- λυμμα πόλων σε περίπτωση απώλειας. – Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων). – Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας! – Οι μεταχειρισμένοι συσσωρευτές πρέ- πει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδη γία 91/ 157 ΕΟΚ. – Πριν από το καθάρισμα και τη συντήρη- ση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρό- πο λειτουργίας, πρέπει να απενεργο- ποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί της μίζας. – Κατά την εκτέλεση εργασιών στο ηλε- κτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία. – Το καθάρισμ α της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή με ψεκα- σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών). – Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημα ντικές προδιαγραφές

– Δώστε προσοχή στον έλεγχο ασφαλεί- ας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλ- λόμενες κατά τόπο συσκευές βιομηχανι- κής χρήσης. – Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια. Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καπό που α πενεργοποιεί τον κινη- τήρα μόλις ανοίξει το καπό της συσκευής.

Κίνδυνος τραυματισμού λόγω ελαττωματι- κού διακόπτη επαφής καπό! Εάν ο κινητήρας δεν απενεργοποιείται όταν ανοίγει το καπό της συσκευής, ο διακόπτης επαφής του καπό είναι ελαττωματικός. Μην λειτουργείτε πλέον τη συσκευή και δώστε την για επισκευή. Σε καταστάσεις κινδύνου ή για τη γρή-

πενεργοποίηση της συσκευής, περιστρέψτε τον γενικό διακόπτη στη θέση "0/OFF". Για προστασία από ακούσια ενεργοποί- ηση, στρέψτε τον γενικό διακόπτη στη θέση "0" και βγάλτε το κλειδί. Σύμβολα επάνω στη συσκευή Μην σκουπίζετε καιγόμενα ή πυρακτωμένα αντικείμενα, π.χ. τσιγάρα, σπίρτα ή πα- ρόμοια αντικείμενα. Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλευρική σκούπα, το δοχείο και τη λαβή οδήγησης. Κίνδυνος εγκαυμάτων Κατά τη διάρκεια της λει- τουργίας καθώς και σε καυτή κατάσταση αποφεύγετε την επαφή με αυτές τις επιφάνει-

Υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για το

Υποδείξεις ασφαλείας για την

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία Υποδείξεις ασφαλείας για φροντίδα και συντήρηση Διατάξεις ασφαλείας Καπό μηχανήματος Γενικός διακόπτης 120 EL- 3 1 Κοχλίας συγκράτησης της λαβής ώθη- σης (2x)2 Φίλτρο σκόνης3 Δοχείο απορριμμάτων 4 Οπίσθια μονωτική λωρίδα (στο δοχείο ρύπων)5 Φορτιστής(Μόνο KM 75/40 W Bp Pack)6 Μπαταρίες(Μόνο KM 75/40 W Bp Pack)7 Κινητήριοι τροχοί8 Πλευρική μονωτική λωρίδα9 Κυλινδρική βούρτσα 10 Εμπρόσθια λωρίδα στεγανοποίησης 11 Κλαπέτο απορριμμάτων 12 Τροχαλία διεύθυνσης με φρένο ακινη- 13 Στερέωση της πλευρικής σκούπας 14 Πλευρική σκούπα15 Ασφάλεια καπακιού16 Κάλυμμα μηχανής17 Φις φόρτισης μπαταρίας(Μόνο KM 75/40 W Bp)18 Λαβή μεταφοράς 19 Μοχλός κίνησης προς τα εμπρός 20 Μοχλός για ανύψωση και βύθιση του καπακιού μεγάλων απορριμμάτων 1 Κύριος διακόπτης 2 Μοχλός για χαμήλωμα και ανύψωση πλευρικής σκούπας 3 Κοχλίας ασφάλισης του καλύμματος φίλτρου σκόνης 4 Ράβδος ασφάλισης κάδου απορριμμά-

5 Καθαρισμός φίλτρου σκόνης 6 Κλαπέτο υγρού/ξηρού σκουπίσματος Βγάλτε το κλειδί Περιστρέψτε το κλε ιδί του γενικού δια- κόπτη πέρα από τη θέση "0" και αφαι- Στοιχεία χειρισμού και λειτουργίας

Γενικός διακόπτης 0/OFF Κινητήρας εκτός λειτουργίας 1 Κινητήρας σε λειτουργία A Βγάλτε το κλειδί B Ένδειξη βλάβηςC Ενδειξη συσσωρευτή 121EL- 4

Το καπό της συσκευής ξεκλειδώνει με το κλειδί του γενικού διακόπτη. Εισάγετε το κλειδί του γενικού διακόπτη στο σφράγιστρο του καπό και περι- στρέψτε το κατά 90° προς τα δεξιά. Τραβήξτε το σφράγιστρο του καπό στο

Ανοίξτε το καπό της συσκευής. Κλείστε το καπό της συσκευής, το μά- νταλο του κα πό ασφαλίζει αυτόνομα.

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής! Αφαιρέστε τη χάρτινη συσκευασία. Αφαιρέστε τους ξύλινους τάκους ασφά- λισης των τροχών και ανυψώστε το μη- χάνημα από την παλέτα με τα χέρια. Λύστε το φρένο ακκινητοποίησης. Ξεβιδώστε τους κοχλίες.

στε τη λαβή μεταφοράς. Σφίξτε τους κοχλίες. Υπόδειξη: Πριν την ανατροπή της συσκευ- ής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης. Προσαρμόστε την πλευρική βούρτσα στον υποδοχέα και βιδώστε σφιχτά. Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθ

δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα- λεία ή παρόμοια αντικείμενα πάνω στη μπα- ταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

Κίνδυνος τραυματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σα

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης! – Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. – Οι χώροι μέσα στους οποίους φορτίζο- νται οι συσσωρευτές πρέπει να αερίζο- νται καλά, διότι κατά τη φόρτιση δημι- ουργείται εκρηκτικό αέριο.

Κίνδυνος τραυματισμού από οξέα! – Ξεπλένετε τις σταγόνες οξέων που

εισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. – Μετά, επισκεφθείτε αμέσως το γιατρό. – Πλύνετε με νερό την ακάθαρτη στολή.

• Η συσκευή χρειάζεται 2 μπαταρίες ** σε m

Το KM 75/40 W Bp Pack περιλαμβάνει εν- σωματωμένη μπαταρία και φορτιστή. Ανοίξτε το καπό της συσκευής. Τοποθετήστε τις μπαταρίες στο φορέα του κινητήρα. Ασφαλίστε τη μπαταρία με την κατάλλη- λη ταινία συγκράτησης. Συνδέστε τον ακροδέκτη πόλου (κόκκι- νο καλώδιο) στο θετικό πόλο (+). Βιδώστε τον αγωγό σύνδεσης στις μπα-

Συνδέστε τον ακροδέκ τη πόλου στον αρνητικό πόλο (-). Υπόδειξη: Ελέγξτε εάν οι πόλοι της μπατα- ρίας και οι ακροδέκτες των πόλων έχουν επαρκές προστατευτικό γράσο. Χρησιμοποιείτε μόνο μπαταρίες με κάλυμ- μα πόλων. Αντικαταστήστε το κάλυμμα πό- λων σε περίπτωση απώλειας.

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες.

Κίνδυνος τραυματισμού! Ο φο ρτιστής μπο- ρεί να τεθεί σε λειτουργία μόνον εάν το κα- λώδιο ρεύματος δεν παρουσιάζει βλάβη. Εάν το καλώδιο ρεύματος παρουσιάσει Άνοιγμα του καπό της συσκευής Κλείσιμο του καπό του μηχανήματος Πριν τη θέση σε λειτουργία Υποδείξεις εκφόρτωσης Απόβαρο (βάρος μεταφοράς) KM 75/40 W Bp 79 kg KM 75/40 W Bp Pack 125 kg Επιτρεπόμενο συνολικό βάρος KM 75/40 W Bp 205 kg KM 75/40 W Bp Pack 205 kg

Συναρμολόγηση της λαβής

Συναρμολόγηση πλευρικής

Υποδείξεις ασφαλείας για τους συσσωρευτές Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος! Να φοράτε προστατευτικά γυα-

Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές! Κίνδυνος έκρηξης! Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα! Κίνδυνος τραυματισμού από

ροειδοποιητική παρατήρηση!

Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων! Προτεινόμενες μπαταρίες

6.654- 226.0* 1,65** 0,66*** Μέγιστες διαστάσεις συσσωρευτή Μήκος Πλάτος Ύψος 267 mm 177 mm 190 mm Προτεινόμενοι φορτιστές Κωδ. παραγγελίας Φορτιστής 6.654-225.0 Εγκατάσταση και σύνδεση μπαταρίας Φόρτιση μπαταριών 122 EL- 5 βλάβη, να αντικατασταθεί το συντομότερο δυνατό από τον κατασκευαστή, την υπηρε- σία εξυπηρέτησης πελατών ήα πό εξειδι- κευμένο τεχνίτη.

Κίνδυνος ηλεκτροπληξίας. Λάβετε υπόψη το δίκτυο παροχής ρεύματος και την ασφά- λεια. Χρησιμοποιείτε το φορτιστή μόνον σε ξηρούς χώρους με επαρκή εξαερισμό. Υπόδειξη: Η διάρκεια φόρτισης για έναν άδειο συσσωρευτή ανέρχεται σε περ. 12

Κίνδυνος τραυματισμού! Τηρείτε τους κανο- νισμούς ασφαλείας κατά το χειρισμό των συσσωρευτών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή. Προσοχή: Οι μπαταρίες πρέπει να φορτί- ζονται μόνο σε θερμοκρασία δωματίου! Υπόδειξη: Η συσκευή είναι εργοστασιακά εξοπλισμένη με μπαταρίες που δεν έχουν ανάγκη συντήρησης. Ανοίξτε το κάλυμμα συσ

Συνδέστε στην πρίζα το φις του καλωδί- ου του φορτιστή. Υπόδειξη: Ο φορτιστής ελέγχεται ηλεκτρο- νικά και τερματίζει αυτόματα τη διαδικασία φόρτισης. Όλες οι λειτουργίες της συσκευ- ής διακόπτονται αυτόματα κατά τη διαδικα- σία της φόρτισης. 1 Ένδειξη κατάστασης μπαταρίας Όταν το φις είναι συνδεδεμένο στην πρίζα, η ένδειξη τη ς μπαταρίας δείχνει την πρόο- δο της διαδικασίας φόρτισης: Πίνακας σφαλμάτων: Για να εξασφαλίσετε μεγάλη διάρκεια ζωής της μπαταρίας, αυτή πρέπει να είναι πάντα πλήρως φορτισμένη. Ανοίξτε το καπό της συσκευής. Εισαγωγή του καλωδίου φόρτισης του φορτιστή στην υποδοχή της σκούπας Εισάγετε το φις του φορτιστή και θέστε σε λειτουργία το φορτιστή. KM 75/40 W Bp Pack Βγάλτε το καλώδιο από την πρίζα. Τυλίξτε το καλώδιο δικτύου γύρω από το άγκιστρο καλωδίου του φορτιστή. Κλείστε το κάλυμμα της μηχανής. KM 75/40 W Bp Σβήστε το φορτιστή και αποσυνδέστε τον από το ηλεκτρικό δίκτυο. Βγάλτε το καλώδιο φόρτισης της συ-

Κλείστε το κάλ υμμα της μηχανής. Ανοίξτε το καπό της συσκευής. Αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο (-). Ξεβιδώστε τον αγωγό σύνδεσης των

Αποσυνδέστε τον ακροδέκτη από το θε- τικό πόλο (+). Χαλαρώστε τον ιμάντα συγκράτησης. Βγάλτε έξω τη μπαταρία. Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες διατά-

Κίνδυνος τραυματισμού! Απενεργοποιήστε τη συσκευή, πριν αφαιρέστε το δοχείο ρύπων. Υπόδειξη: Ενεργοποίηση μόνο με κλειστό καπό συσκευής. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Σβήστε τον κινητήρα. Ασφαλίστε το χειρόφρενο. Ελέγξτε την κατάσταση φόρτισης της

Ελέγξτε τις πλευρικές βούρτσες. Ελέγξτε τον κύλινδρο σκουπίσματος. Καθαρίστε το φίλτρο σκόνης. Αδειάστε το δοχείο απορριμμάτων. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο

οντίδα και συντήρηση.

Η χρήση της συσκευής για μεγάλο χρονικό διάστημα ενδέχεται να προκαλέσει διαταρα- χές κυκλοφορίας αίματος στα χέρια, που οφείλονται σε κραδασμούς. Η γενική διάρκεια χρήσης δεν μπορεί να προδιοριστεί, διότι αυτή εξαρτάται από πολλούς παράγοντες: – Ατομική προδιάθεση για διαταραχή κυ- κλοφορίας αίματος (συχνά κρύα χέρια,

ύδιασμα δακτύλων). – Χαμηλή θερμοκρασία περιβάλλοντος. Χρησιμοποιείτε ζεστά γάντια για την προστασία των χεριών. – Το δυνατό σφίξιμο της λαβής εμποδίζει την καλή κυκλοφορία του αίματος. – Η αδιάκοπη λειτουργία έχει αρνητικότε- ρα αποτελέσματα απ' ότι η λειτουργία με διακοπές. Κατά την τακτική, μακρόχρονη χρήση της συσκευής και εφόσον εκδηλώνονται επα- νειλημμένα τα συμπ τώματα (για παράδειγ- μα μούδιασμα δακτύλων, κρύα χέρια) συνι- στάται να υποβληθείτε σε ιατρική εξέταση. Λύστε το φρένο ακκινητοποίησης. Βάλτε μπρος τον κινητήρα. Ρυθμίστε το γενικό διακόπτη στη θέση "1". Υπόδειξη: Ο κύλινδρος σάρωσης και η πλευρική σκούπα περιστρέφονται. Τραβήξτε το μοχλό κίνησης προς τα

Υπόδειξη: Η ταχύτ ητα οδήγησης μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις ανάλογα με τη θέση του μοχλού εμπροσθοπορείας. Αφήστε το μοχλό κίνησης προς τα εμπρός. Το μηχάνημα ακινητοποιείται. Υπερπήδηση σταθερών εμποδίων ύψους έως 30 mm: Ανυψώστε τη θυρίδα ογκωδών απορ-

Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερπήδηση σταθερών εμποδίων ύψους άνω των 30 mm:

ει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Κίνδυνος τραυματισμού! Όταν είναι ανοιχτό το κλαπέτο μεγάλων απορριμμάτων, μπο- ρεί ο κύλινδρος σκουπίσματος να εκτοξεύ- σει πέτρες ή χαλίκια προς τα εμπρός. Προ- σέχετε ώστε να μην υπάρχει κίνδυνος για άλλα άτομα, ζώα ή αντικείμενα.

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης. Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδή- γησης πρέπει να προσαρμόζεται στις εκά- στοτε συνθήκες. Υπόδειξη: Για το σκούπισμα μεγάλων αντικειμένων ύψους μέχρι 50 mm, π.χ. πα- κέτα τσιγάρων, θα πρέπει να ανασ

για λίγο τη θυρίδα μεγάλων απορριμμάτων. Ανυψώστε το κλαπέτο απορριμμάτων: Τραβήξτε το μοχλό ανύψωσης της θυρί- δας ογκωδών απορριμμάτων. Διαδικασία φόρτισης - KM 75/40 W Bp Pack Οι μπαταρίες φορτίζονται αναβοσβήνει

Οι μπαταρίες είναι φορτι-

Βλάβη στον φορτιστή ανάβει κόκκινο Υπάρχει σφάλμα n από τον πίνακα σφαλμάτων αναβοσβήνει κόκκινο n φο- ρές με διάλειμ-

1 Η μπαταρία δεν είναι συνδεδεμένη 2 Αντεστραμμένη πολικότητας μπα-

3 Πλήρως εκφορτισμένη μπαταρία 4 Πρόβλημα με το διάγραμμα φόρτι-

5 Πολύ καυτό τροφοδοτικό 6 Σφάλμα ηλεκτρο νικού εξαρτήμα-

7 Σφάλμα επικοινωνίας (λειτουργία τροφοδοτικού) Διαδικασία φόρτισης - KM 75/40 W Bp Μετά τη φόρτιση Αφαίρεση της μπαταρίας Έναρξη λειτουργίας Γενικές υποδείξεις Εργασίες ελέγχου και συντήρησης

Εκκίνηση της μηχανής Οδήγηση της μηχανής Κίνηση προς τα εμπρός

Υπερκέραση εμποδίων Λειτουργία σάρωσης Σάρωση με ανυψωμένο κλαπέτο απορριμμάτων 123EL- 6 Κατέβασμα της θυρίδας ογκωδών απορ-

Αφήστε το μοχλό ανύψωσης της θυρί- δας ογκωδών απορριμμάτων. Υπόδειξη: Το καλύτερο δυνατό αποτέλε- σμα καθαρισμού επιτυγχάνεται μόνο όταν είναι κατεβασμένη εντελώς η θυρίδα μεγά- λων απορριμμάτων. Μετακινήστε το μοχλό βύθισης της πλευρικής σκούπας προς τα πάνω. Η πλευρική σκούπα χαμηλώνει. Υπόδειξη: Κατά τη δι άρκεια της λειτουργί- ας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να καθαρίζετε τακτικά το φίλ- τρο σκόνης. Κλείστε τη θυρίδα υγρής/ξηρής λειτουρ-

Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουρ-

Υπόδειξη: Έτσι προστατεύεται το φίλτρο

ό την υγρασία. Η ένδειξη της μπαταρίας εμφανίζει την κα- τάσταση φόρτισης της μπαταρίας στη διάρ- κεια της εργασίας: Η ένδειξη βλάβης δείχνει αν υπάρχει βλάβη στη συσκευή: Μετακινήστε πολλές φορές μέσα έξω τη λαβή καθαρισμού του φίλτρου.

Κίνδυνος τραυματισμού! Απενεργοποιήστε τη συσκευή, πριν αφαιρέστε το δοχείο ρύ-

όδειξη: Κατά την εκκένωση του δοχείου απορριμμάτων προσέξτε να μην υποστεί βλάβη η μονωτική λωρίδα. Υπόδειξη: Το μέγιστο επιτρεπόμενο φορ- τίο του δοχείου απορριμμάτων ανέρχεται σε 40 kg. Καθαρίστε το φίλτρο σκόνης. Τραβήξτε προς τα πάνω το μοχλό ασφάλισης του δοχείου ρύπων. Τραβήξτε προς τα έξω τον κάδο απορ-

ε το δοχείο απορριμμάτων. Σπρώξτε προς τα μέσα τον κάδο απορ-

Πιέστε προς τα κάτω το μοχλό ασφάλι- σης του δοχείου ρύπων. Σβήστε τον κινητήρα. Περιστρέψτε το γενικό διακόπτη στη θέση "0". Ανυψώστε τις πλευρικές βούρτσες. Ασφαλίστε το χειρόφρενο. Περιστρέψτε το κλειδί του γενικού δια- κόπτη πέρα απ ό τη θέση "0" και αφαι-

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Σβήστε τον κινητήρα. Περιστρέψτε το κλειδί του γενικού δια- κόπτη πέρα από τη θέση "0" και αφαι-

Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη μηχανή με τάκους στους

Ασφαλίστε το μηχάνη μα με ιμάντες ή

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

1 Περιοχή στερέωσης πάνω από τη λαβή

2 Περιοχή στερέωσης κάτω από το καπό του μηχανήματος Υπόδειξη: Λάβετε υπόψη τα σημάδια γι

τα σημεία στερέωσης στο πλαίσιο (σύμβο- λα αλυσίδας). Υπόδειξη: Μην κάμπτετε τα συρματόσχοι-

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Όταν το μηχανικό σάρωθρο δεν χρησιμο- ποιείται για μεγάλο χρονικό διάστημα, λά- βετε υπόψη τα εξής σημεία: Σταθμεύστε το μηχανικό σά

επίπεδη επιφάνεια. Σβήστε τον κινητήρα. Περιστρέψτε το κλειδί του γενικού δια- κόπτη πέρα από τη θέση "0" και αφαι-

Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. Ανυψώστε τον κύλινδρο σκουπίσματος. Για το σκοπό αυτό ασφαλίστε τους δύο μοχλούς ρύθμισης στην ανώτα

Ανυψώστε τις πλευρικές βούρτσες. Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά. Σταθμεύστε τη μηχανή σε ασφαλές και στεγνό μέρος. Αποσυνδέστε τις μπαταρίες. Φορτίστε τη μπαταρία και επαναφορτί- ζετέ την ανά περίπου 2 μήνες. – Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυ-

ρέτησης πελατών ή από εξειδικευμέ- νο προσωπικό, το οποίο έχει εξοικειω- θεί με όλες τις σημαντικές προδιαγρα- φές ασφαλείας. – Τα προσαρμοζόμενα ανά τόπους επαγ- γελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701.

Κίνδυνος βλάβης! Το καθάρισμα της συ- σκευής δεν επιτρέπεται να γίνεται με λάστι- χο ή με ψεκασμό νερού υψηλής πί

δυνος βραχυκυκλωμάτων ή άλλων ζημι-

Πριν από εργασίες καθαρισμού, τραβήξτε το βύσμα του φορτιστή από την πρίζα. Πριν από εργασίες καθαρισμού, αποσυνδέ- στε τον θετικό πόλο της μπαταρίας.

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτι-

Ανοίξτε το καπό της συσκευής. Καθαρίστε τη μη χανή με ένα πανί. Σάρωση με πλευρικές βούρτσες Σάρωση στεγνών δαπέδων Σάρωση υγρών ή βρεγμένων δαπέδων Ενδειξη συσσωρευτή πλήρως πράσινο φως 30% φορτισμένος κίτρινο φως 10% φορτισμένος κόκκινο χρώμα που αναβοσβή-

Προστασία από πλήρη εκφόρτιση, η συσκευή απενεργοποιείται κόκκινο φως Ένδειξη βλάβης Βλάβη μονάδας ελέγ- χου κινητήρα αναβοσβήνει

Καθαρισμός φίλτρου σκόνης Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής

Διακοπή της λειτουργίας Φροντίδα και συντήρηση Γενικές υποδείξεις

Εσωτερικός καθαρισμός της συσκευής 124 EL- 7 Καθαρίστε τη μηχανή με πεπιεσμένο

Κλείστε το κάλυμμα της μηχανής. Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά. Καθημερινή συντήρηση: Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού.

ες τις ενδεικτικές λυχνίες. Εβδομαδιαία συντήρηση: Ελέγξτε την τάση, τη φθορά και τη λει- τουργία των ιμάντων κίνησης. Ελέγξτε αν τα σύρματα Bowden και τα κινούμενα μέρη κινούνται ελεύθερα. Ελέγξτε τις ρυθμίσεις και τις φθορές των στεγανοποιητικών παρεμβυσμάτων στο σημείο σάρωσης. Ελέγξτε το κάτοπτρο του κυλίνδρου σκουπίσματος. Καθαρίστε το φίλτρ

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Υπόδειξη: Όλες οι εργασίες σέρβις και συ- ντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδι- κευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher. Εργασίες συντήρησης μετά τον πρ

μήνα ή μετά από 5 ώρες λειτουργίας: Διεξαγωγή της πρώτης επιθεώρησης. Συντήρηση κάθε 50 ώρες λειτουργίας Εργασίες συντήρησης κάθε 100 ώρες λει- τουργίας ή κάθε έξι μήνες Συντήρηση κάθε 300 ώρες λειτουργίας Εργασίες συντήρησης κάθε 500 ώρες λει- τουργίας ή κάθε χρόνο Υπόδειξη: Προς διαφύλαξη των εγγυητι- κών αξιώσεων, κατά τη διάρκεια του χρό-

ης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης. Προετοιμασία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Περιστρέψτε το κλειδί του γενικού δια- κόπτη πέρα από τη θέση "0" και αφαι-

Ασφαλίστε το χειρόφρενο.

Κίνδυνος τραυματισμού! Ο κινητήρας χρειάζεται περίπου 3 - 4 δευτε- ρόλεπτα μέχρι να σταματήσει μετά την απε- νεργοποίησή του. Κατά το διάστημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κί-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από κάθε εργασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει

Μην αγγίζετε θερμά μέρη, όπως τον κινητή- ρα μετάδοσης κίν

Πριν από εργασίες συντήρησης, τραβήξτε το βύσμα του φορτιστή από την πρίζα. Πριν από εργασίες συντήρησης, αποσυνδέ- στε τον θετικό πόλο της μπαταρίας.

Πριν από την εκτροπή της συσκευής, πρέ- πει να αφαιρούνται οι μπαταρίες και ο κά- δος απορριμμάτων, καθώς και να στρέφεται προς τα εμπρός η λαβή ώθησ ης. Μην απε- νεργοποιείτε τη συσκευή από τη λαβή ώθη-

Πριν τον καθαρισμό, τη συντήρηση του μη- χανήματος και την αντικατάσταση εξαρτη- μάτων, απενεργοποιείτε πάντα το μηχάνη-

Η ρύθμιση είναι απαραίτητη όταν σε περί- πτωση ανηφορικής οδήγησης είναι ανε- παρκής η ελκτική δύναμη του μηχανήμα-

Ανοίξτε το καπό της συσ

Λύστε το κόντρα παξιμάδι. Προσαρμόστε τον κοχλία ρύθμισης. Βιδώστε σταθερά το κόντρα παξιμάδι. Ασφαλίστε το χειρόφρενο. Αφαιρέστε τον κάδο απορριμμάτων. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Η αντικατάσταση είναι απαραίτητη σε περί- πτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φ

Πριν από την εκτροπή της συσκευής, πρέ- πει να αφαιρούνται οι μπαταρίες. Μην απενεργοποιείτε τη συσκευή από τη λαβή ώθησης. Ασφαλίστε το χειρόφρενο. Αφαιρέστ το δοχείο ρύπων. Αφαιρέστε τις μπαταρίες. Γείρετε το μηχάνημα προς τα πίσω. Ανασηκώστε τη θυρίδα ογκωδών ρύ- πων, πιέστε προς τα μέσα το έδρα

και μετακινήστε τον κύλινδρο σκουπί- σματος προς τα εμπρός. Αφαιρέστε την κυλινδρική βούρτσα. Εισάγετε το νέο κύλινδρο σκουπίσμα- τος στους τριβείς μετάδοσης κίνησης (αριστερά). Στην αντίθετη πλευρά, ασφαλίστε το έδρανο στην οπή του βραχίονα του κυ- λίνδρου σκουπίσματος.

Κίνδυνος βλάβης! Φροντίστε να μην συν-

ύν οι βούρτσες στην οπή του βραχίο- να κυλίνδρου σκουπίσματος. Υπόδειξη: Μετά την τοποθέτηση του νέου κυλίνδρου σάρωσης πρέπει να ρυθμιστεί εκ νέου το κάτοπτρο σάρωσης. Ανυψώστε από μπροστά τη μηχανική σκούπα και οδηγείστε την σε ένα χώρο με επίπεδο και λείο δάπεδο και πολλή σκόνη ή κιμωλία στην επιφάνειά του Ασφαλίστε το χειρόφ

Αφήστε τον κύλινδρο σκουπίσματος να λειτουργήσει περ. 15 - 30 δευτερόλεπτα. Ανυψώστε τη μηχανική σκούπα από μπροστά και οδηγήστε προς την άκρη. Το κάτοπτρο σκουπίσματος σχηματίζει ομοιόμορφο ορθογώνιο, με πλάτος που κυ- μαίνεται μεταξύ 30 -40 mm. Ρύθμιση του κατόπτρου σκουπίσματος: Ανοίξτε το καπό της συσκευής. Προσαρμόστε τον αριστερό και το δεξι

μοχλό ρύθμισης και ασφαλίστε τους στην ίδια οπή. Εξωτερικός καθαρισμος της μηχανής Διαστήματα συντήρησης Συντήρηση από τον πελάτη Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών Εργασίες συντήρησης Γενικές υποδείξεις ασφαλείας Ρύθμιση του συρματόσχοινου μετάδοσης κίνησης Έλεγχος της κυλινδρικής βούρτσας Αντικατάσταση της κυλινδρικής

Έλεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας Εύρος ρύθμισης (-) 1...10 (+) Μικρό κάτοπτρο σάρωσης 1 Μεγάλο κάτοπτρο σάρω-

Νέος κύλινδρος σκουπί-

125EL- 8 – Ασφαλίστε το μοχλό ρύθμισης στην κα- τώτερη οπή (+): Το κάτοπτρο σάρωσης – Ασφαλίστε το μοχλό ρύθμισης στην ανώτατη οπή (-): Το κάτοπτρο σάρω- σης μικραίνει Ελέγξτε τον καθρέφτη σκουπίσματος. Η αντικατάσταση είναι απαραίτητη σε περί- πτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της Υπόδειξη: Πριν την ανατροπή της συ ής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης. Ξεβιδώστε τους 3 κοχλίες στην κάτω πλευρά της πλευρικής σκούπας. Αφαιρέστε την πλευρική βούρτσα. Εισάγετε την πλευρική σκούπα στον υποδοχέα και βιδώστε σφιχτά. Η προσαρμογή είναι απαραίτητη σε περί-

η που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της τρίχας της πλευρικής σκούπας. Ανοίξτε το καπό της συσκευής. Χαλαρώστε τα περικόχλια. Προσαρμόστε τον κοχλία ρύθμισης. Σφίξτε τα περικόχλια. – Η ρύθμιση είναι απαραίτητη εάν δεν ανυψώνεται αρκετά η θυρίδα ογκωδών απορριμμάτων. – Σε περίπτωση μείωσης του απ σματος καθαρισμού, π.χ. λόγω φθοράς του μετωπικού χείλους, πρέπει να μειώ- σετε λίγο την ένταση του συρματόσχοι- Ανοίξτε το καπό της συσκευής. Λύστε το κόντρα παξιμάδι. Προσαρμόστε τον κοχλία ρύθμισης. Βιδώστε σταθερά το κόντρα παξιμάδι. Υπόδειξη: Πριν την ανατροπή της συσκευ- ής αφαιρέστε το δοχείο απ ορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης. Μετωπικό στεγανοποιητικό παρέμ- Χαλαρώστε τη στερέωση της στεγανο- ποιητικής λωρίδας. Προσαρμόστε ή αντικαταστήστε τη μο- νωτική λωρίδα. Η απόσταση της μονωτικής λωρίδας από το έδαφος πρέπει να ρυθμιστεί έτσι ώστε να αναδιπλώνε ται προς τα πίσω με ιχνηλάτηση 0 -10 mm. Ευθυγραμμίστε το στεγανοποιητικό πα- Σφίξτε τη διάταξη στερέωσης της λωρί- δας στεγανοποίησης. Οπίσθιο στεγανοποιητικό παρέμβυ-

Αφαιρέστε τον κάδο απορριμμάτων. Χαλαρώστε τη στερέωση της στεγανο- ποιητικής λωρίδας. Προσαρμόστε ή αντικαταστήστε τη μο- νωτική λωρίδα. Η απόσταση της μονωτικής λωρίδας από το έδαφος πρέπει να ρυ θμιστεί έτσι ώστε να αναδιπλώνεται προς τα πίσω με ιχνηλάτηση 0 -10 mm. Σφίξτε τη διάταξη στερέωσης της λωρί- δας στεγανοποίησης. Πλευρικά στεγανοποιητικά παρεμ- Χαλαρώστε τη στερέωση της στεγανο- ποιητικής λωρίδας. Προσαρμόστε ή αντικαταστήστε τη μο- νωτική λωρίδα. Τοποθετήστε από κάτω ένα υπόστρω- μα πάχους 2 mm για να ρυθ απόσταση από το δάπεδο. Ευθυγραμμίστε το στεγανοποιητικό πα- Σφίξτε τη διάταξη στερέωσης της λωρί- δας στεγανοποίησης.몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την έναρξη της διαδικασίας αλλα- γής φίλτρου σκόνης αδειάστε τον κάδο απορριμμάτων. Κατά την εκτέλεση εργασι- ών στο σύστημα του φίλτρου χρησιμοποιεί- τε μάσκα προστασίας από τη σκό υπόψη τις προδιαγραφές ασφαλείας για το χειρισμό λεπτόκκοκης σκόνης. ΠΡΟΣΟΧΗΚίνδυνος ζημιάς! Μην πλένετε το φίλτρο σκόνης. Ασφαλίστε το χειρόφρενο. Καθαρίστε το φίλτρο σκόνης. Σφίξτε τον κοχλία ασφάλισης του κα- λύμματος του φίλτρου σκόνης προς τα Ανασηκώστε το κάλυμμα του φίλτρου Αντικαταστήστε το φίλτρο σκόνης. Φρο- ντίστε για την σωσ τή τοποθέτηση του φίλτρου σκόνης (βλ. εικόνα). Βιδώστε τον κοχλία ασφάλισης ως το τέρμα.ΠΡΟΣΟΧΗ Εάν ο κοχλίας ασφάλισης δεν βιδωθεί ως το τέρμα, είναι δυνατό να προκληθεί ζημία. Υπόδειξη: Κατά την εγκατάσταση νέου φίλτρου, προσέξτε ώστε να παραμείνουν άθικτα τα ελάσματα. KM 75/40 W Bp1 Ασφάλεια F1 (50 A)2 Ασφάλεια F2 ( 2 A) 3 Ρελέ4 Φις φόρτισης μπαταρίας Ανοίξτε το κάλυμμα συσκευής. Αντικαταστήστε τη χαλασμένη ασφά- λεια ή το ρελέ. KM 75/40 W Bp Pack Η ασφάλεια βρίσκεται στον ακροδέκτη της Αντικατάσταση πλευρικής βούρτσας Ρύθμιση της καθόδου της πλευρικής Ρύθμιση ανύψωσης της θυρίδας ογκωδών απορριμμάτων

Ρύθμιση και αντικατάσταση των στεγανοποιητικών λωρίδων Αντικατάσταση φίλτρου σκόνης Αντικατάσταση ασφάλειας/ρελέ 126 EL- 9 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς π ροηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Πλευρική σκούπα, μα-

6.905-626.0 Για λεπτή σκόνη σε εσωτερικούς χώρους, ανθεκτική στην υγρασία. Κύλινδρος σκουπίσμα- τος, μαλακός 6.906-886.0 Με φυσικές τρίχες: ειδικά για το σκούπι- σμα λεπτής σκόνης σε λείο εσωτερικό δά-

Μη ανθεκτικό στην υγρασία, να μην χρησι- μοποιείται σε τραχιές επιφάνειες! Κύλινδρος σκουπίσμα- τος, σκληρός 6.906-885.0 Για την αφαίρεση επίμονων λεκέδων σε

ούς χώρους, ανθεκτικός στην

Κύλινδρος σκουπίσμα- τος, αντιστατικός 6.906-950.0 Για επιφάνειες που αναπτύσσουν στατικό ηλεκτρισμό, όπως είναι τα χαλιά ή οι συν- θετικοί χλοοτάπητες Μονάδα σάρωσης χα-

2.641-571.0 Περιλαμβάνει: Φίλτρο χνουδιών, αντιστα- τικό κύλινδρο σάρωσης, 3πλό τροχίσκο

Δήλωση Συμμόρφωσης των

Προϊόν: Μηχανικό σάρωθρο Τύπος: 1.049-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

Εφαρμοσθείσα διαδικασία συμμόρφω-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη:86 Εγγυημένη: 88 Chairman of the Board of Management Director Regulatory Affairs & Certification 127EL- 10 Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Ο διακόπτης επαφής του καπό απενεργοποίησε τη συσκευή. Κλείσιμο του καπό του μηχανήματος Φόρτιση μπαταριών Έλεγχος της ασφάλειας υπερφόρτωσης Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί, αλλά η συ- σκευή δεν κινείται Ρύθμιση του συρματόσχοινου μετάδοσης κίνησης Ελέγξτε τους τραπεζοειδείς ιμάντες Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Το μηχάνημα σ ταματά κατά την κί- νηση σε μεγάλη ανοδική κλίση Κινηθείτε σε διαδρομή με ελάχιστη κλίση Έλεγχος της ασφάλειας υπερφόρτωσης Ρύθμιση του συρματόσχοινου μετάδοσης κίνησης Ελέγξτε τους τραπεζοειδείς ιμάντες Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κύλινδρος σκουπίσματος ακινη- τοποιείται, η ένδειξη βλάβης ανάβει

Περιστρέψτε το γενικό διακόπτη στη θέση "OFF" και ελέγξτε τη βούρ τσα για αντικείμενα που μπορεί να έχουν κολλήσει επάνω της. Ανεβαίνετε κατά περίπτωση σε επιφάνειες με μικρότερη κλίση. Ενερ- γοποιήστε ξανά το γενικό διακόπτη. Έπειτα από επανάληψη της διαδικασίας αυτής τέσσερις φορές, το σύστημα ελέγχου εκτελεί αναγκαστική παύση 2 λεπτών για ψύξη. Στο διάστημα αυτό δεν είναι δυνατή η εκκίνηση της συσ

Η μηχανή δεν σαρώνει σωστά Ελέγξτε την κυλινδρική και τις πλευρικές βούρτσες για τυχόν φθορές. Εν ανάγκη αντικαταστήστε τις. Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπων Χαλαρώστε το συρματόσχοινο της θυρίδας ογκωδών απορριμμάτων (κοχλίας ρύθμισης) Ελέγξτε την ένταση και τη λειτουργικότητα του ιμάντα και εν ανάγκη κάνετε αντικατάσταση Ρυθμίστε το κάτοπτρο σά

Αντικατάσταση του κυλίνδρου σκουπίσματος Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δημιουργεί σκόνη Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπων Χαλαρώστε το συρματόσχοινο της θυρίδας ογκωδών απορριμμάτων (κοχλίας ρύθμισης) Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης Μην πλένετε το φίλτρο σκόνης. Αδειάστε το δοχείο απορριμμάτων. Αντικαταστήστε το προφίλ στεγανότητας στον κάδο απορριμμάτων Ελέγξτε τη μόνωσ η του φίλτρου σκόνης Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικα-

Αναποτελεσματική σάρωση στις

Ρυθμίστε εκ νέου το σύστημα χαμηλώματος πλευρικής σκούπας Αντικαταστήστε τις πλευρικές σκούπες Βύθιση της πλευρικής σκούπας Ελέγξτε τον ιμάντα μετάδοσης κίνησης της πλευρικής σκούπας Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

τημα ανύψωσης πλευρικής σκούπας δεν λειτουργεί Ελέγξτε το συρματόσχοινο ανύψωσης της πλευρικής σκούπας Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο νέος κύλινδρος σκουπίσματος αγγίζει το δοχείο ρύπων Διορθώστε τη ρύθμιση του κατόπτρου σάρωσης, ασφαλίζοντας τους δύο μοχλούς ρύθμισης στην εκάστοτε ανώτατη οπή (1...3) 128 EL- 11 Με την επιφύλαξη τεχνικών αλλαγών. Τεχνικά χαρακτηριστικά KM 75/40 W Bp KM 75/40 W Bp Pack Χαρακτηριστικά συσκευών Μήκος x Πλάτος x Ύψος (με ανοικτή λαβή ώθησης) mm 1430 x 750 x 1190 1430 x 750 x 1190 Μήκος x Πλάτος x Ύψος (με κλειστή λαβή ώθησης) mm 1160 x 750 x 930 1160 x 750 x 930 Βάρος (χωρίς μπαταρίες)kg7979 Βάρος (με μπαταρίες) kg 125 125 Επιτρεπόμενο συνολικό βάρος kg 205 205 Ταχύτητα κίνησης και σκουπίσματος km/h 4,5 4,5 Επιτρεπόμενη κλίση εδάφους (μέγ.) % 12 12 Διάμετρος κυλινδρικής βούρτσας mm 265 265 Διάμετρος πλευρικών βουρτσών mm 410 410 Απόδοση επιφανείας μέγ.m

/h 3400 3400 Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 550 550 Πλάτος εργασίας με πλευρική βούρτσα mm 750 750 Όγκος δοχείου απορριμμάτων l40 40 Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3 IPX 3

Tύπος -- Κινητήρας συνεχούς ρεύματος μόνιμου μαγνή-

Στροφή προς τα δεξιά Τάση V24 24 Ονομαστική ένταση ρεύματος A22 22 Ονομαστική ισχύς W 400 400 Αριθμός στροφών 1/min 2750 2750 Είδος προστασίας -- IP 20 IP 20

Tύπος -- -- 2x 12 V GiV Απόδοση Ah -- 60 (5h) Βάρος kg -- 23 Χρόνος φόρτισης πλήρως εκφορτισμένου συσσωρευτή h-- 12 Διάρκεια λειτουργίας ύστερα απ ό πολλαπλές φορτίσεις h -- ca. 1,5-2

Τάση ηλεκτρικού δικτύου V~ -- 230 Τάση εξόδου V-- 24 Ρεύμα φόρτισης A-- 10 Συχνότητα δικτύου Hz -- 50/60 Ηλεκτρική προστασία Κεντρική A50 50 Ασφάλεια μονάδας ελέγχου A2 -- Προστασία από εκφόρτιση -- μέσω ηλεκτρονόμου μέσω ηλεκτρονόμου Φορτιστής --- T4A / 250 V AC Σύστημα φίλτρου και αναρρόφησης Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης m

1,8 1,8 Κατηγορία εφαρμογής φίλτρου για σκόνη μη επικίνδυνη για την υγεία -- L L Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 5 5 Ονομαστική παροχή όγκου συστήματος αναρρόφησης l/s 45 45 Περιβαλλοντικές συνθήκες Θερμοκρασία λειτουργίας °C -5 έως +40 -5 έως +40 Θερμοκρασία φόρτωσης --- Θερμοκρασία δωματί-

Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90 0 - 90 Μετρούμενες τιμές κατά EN 60335-2-72 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 71 71 Αβεβαιότητα K

dB(A) 3 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 88 88 Αβεβαιότητα K

Κραδασμοί στο χέρι/στο βραχίονα m/s

3,7 3,7 Αβεβαιότητα K m/s
